CITROEN JUMPER MULTISPACE 2013 Kasutusjuhend (in Estonian)

129
Aku
KIIRE ABI
7
SÄÄSTUREŽIIM

Pärast mootori väljalülitamist, kui võti on
lisaseadmete asendis, lülituvad mõned
seadmed (klaasipuhasti, elektrilised
aknatõstukid, laetuled, autoraadio jne.)
automaatselt pooleks tunniks välja,
et vältida aku liigset tühjenemist.
Poole tunni pärast lülituvad vastavad
seadmed ooterežiimile ja aku märgutuli
vilgub ning ekraanile ilmub teade.
Süsteemi uuesti aktiveerimiseks on vaja
mootor käivitada ja lasta mõnda aega
töötada.
Teie käsutuses on kaks korda nii palju aega,
kui mootor töötas. Igal juhul jääb see aeg
viie ja kolmekümne minuti vahele.
Kui aku on tühi, ei saa mootorit käivitada.

130


Rehvi parandamine

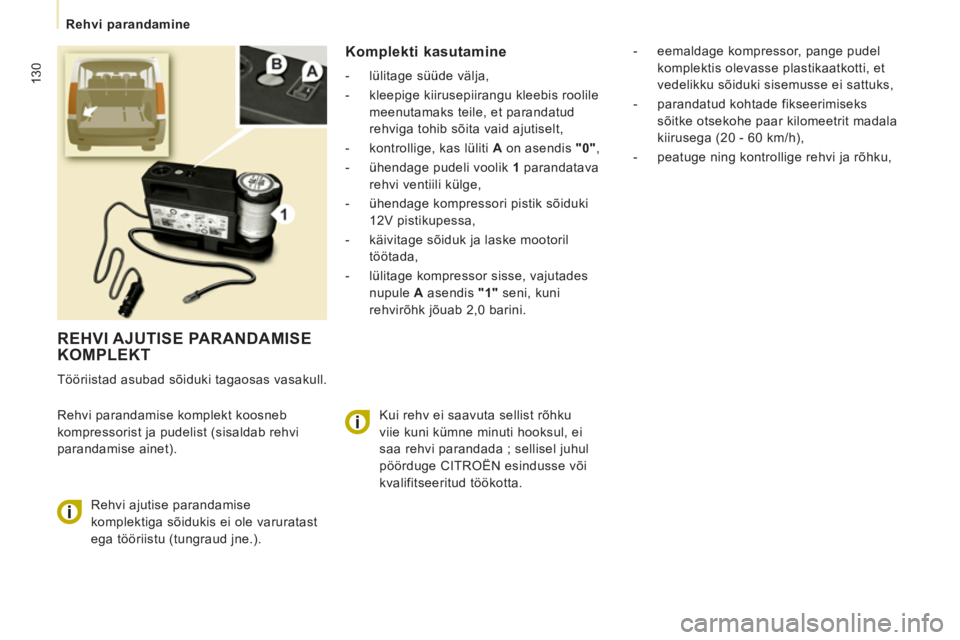

REHVI AJUTISE PARANDAMISE
KOMPLEKT
Tööriistad asubad sõiduki tagaosas vasakull.
Rehvi parandamise komplekt koosneb
kompressorist ja pudelist (sisaldab rehvi
parandamise ainet).
Komplekti kasutamine


- lülitage süüde välja,

- kleepige kiirusepiirangu kleebis roolile
meenutamaks teile, et parandatud
rehviga tohib sõita vaid ajutiselt,

- kontrollige, kas lüliti A
on asendis "0"
,

- ühendage pudeli voolik 1
parandatava
rehvi ventiili külge,

- ühendage kompressori pistik sõiduki
12V pistikupessa,

- käivitage sõiduk ja laske mootoril
töötada,

- lülitage kompressor sisse, vajutades
nupule A
asendis "1"
seni, kuni
rehvirõhk jõuab 2,0 barini.

Rehvi ajutise parandamise
komplektiga sõidukis ei ole varuratast
ega tööriistu (tungraud jne.).
- eemaldage kompressor, pange pudel
komplektis olevasse plastikaatkotti, et
vedelikku sõiduki sisemusse ei sattuks,

- parandatud kohtade fikseerimiseks
sõitke otsekohe paar kilomeetrit madala
kiirusega (20 - 60 km/h),

- peatuge ning kontrollige rehvi ja rõhku,
Kui rehv ei saavuta sellist rõhku
viie kuni kümne minuti hooksul, ei
saa rehvi parandada ; sellisel juhul
pöörduge CITROËN esindusse või
kvalifitseeritud töökotta.

Rehvi parandamine
KIIRE ABI
7


- ühendage kompressori voolik
parandatava rehvi ventiiliga,

- ühendage kompressori pistik uuesti
sõiduki 12V pistikupessa,

- käivitage sõiduk uuesti ja laske mootoril
töötada, Ettevaatust - vedelik sisaldab
etüleenglükooli, mis on allaneelamise
korral kahjulik ja ärritab ka silmi.
Hoidke vedelikku lastele kättesaamatus
kohas.
Vedeliku aegumistähtaeg on pudelil kirjas.
Pudelit kasutatakse üks kord ; isegi kui
olete pudeli vaid avanud, tuleb see uuega
asendada.
Ärge pudelit pärast kasutamist ära visake,
vaid viige CITROËN esindusse või
vastavasse kogumispunkti.
Uue rehvide parandamise vedeliku
saate osta CITROËN esindusest või
kvalifitseeritud töökojast.
- reguleerige kompressori abil õhku
(täitmiseks : lüliti A
asendis " 1
" ;
tühjendamiseks : lüliti A
asendis " 0
" ja
vajutus nupule B
), vastavalt sõidukis
olevale rehvirõhu sildile (asub juhiukse
avas), seejärel kontrollige, et katkine
koht oleks terve ja ei laseks õhku läbi
(rõhk ei ole pärast sõitmist langenud),

- eemaldage kompressor ja pange
komplekt oma kohale tagasi,

- sõitke madala kiirusega (mitte üle
80 km/h) umbes 200 km,

- sõitke esimesel võimalusel CITROËN
esindusse või kvalifitseeritud töökotta
ja laske rehv seal ära vahetada või
parandada.

132


Ratta vahetamine

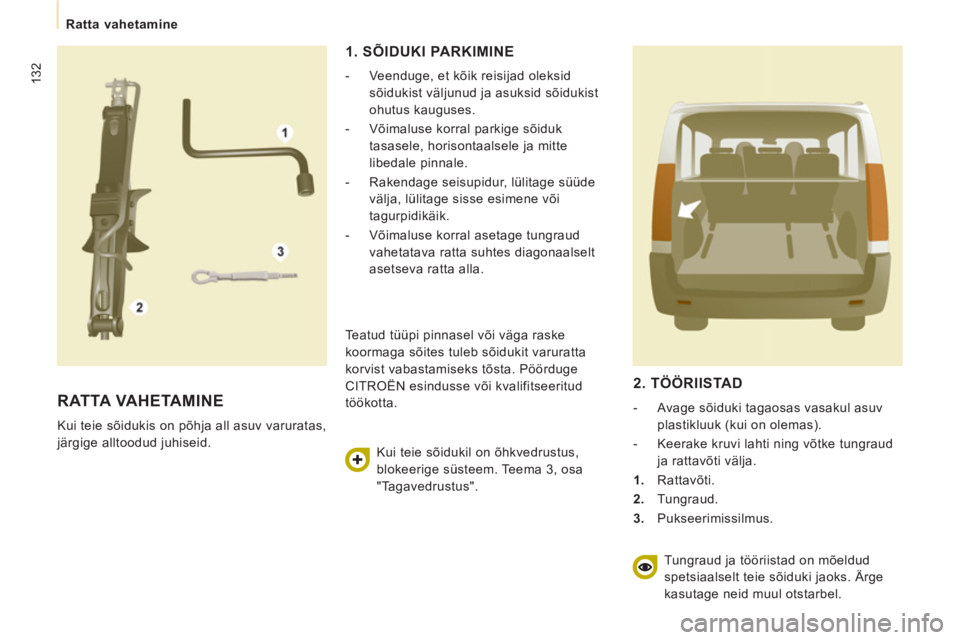

RATTA VAHETAMINE

Kui teie sõidukis on põhja all asuv varuratas,
järgige alltoodud juhiseid.
1. SÕIDUKI PARKIMINE


- Veenduge, et kõik reisijad oleksid
sõidukist väljunud ja asuksid sõidukist
ohutus kauguses.

- Võimaluse korral parkige sõiduk
tasasele, horisontaalsele ja mitte
libedale pinnale.

- Rakendage seisupidur, lülitage süüde
välja, lülitage sisse esimene või
tagurpidikäik.

- Võimaluse korral asetage tungraud
vahetatava ratta suhtes diagonaalselt
asetseva ratta alla.
Teatud tüüpi pinnasel või väga raske
koormaga sõites tuleb sõidukit varuratta
korvist vabastamiseks tõsta. Pöörduge
CITROËN esindusse või kvalifitseeritud
töökotta.

Kui teie sõidukil on õhkvedrustus,
blokeerige süsteem. Teema 3, osa
"Tagavedrustus".


2. TÖÖRIISTAD



- Avage sõiduki tagaosas vasakul asuv
plastikluuk (kui on olemas).

- Keerake kruvi lahti ning võtke tungraud
ja rattavõti välja.


1.
Rattavõti.

2.
Tungraud.

3.
Pukseerimissilmus.
Tungraud ja tööriistad on mõeldud
spetsiaalselt teie sõiduki jaoks. Ärge
kasutage neid muul otstarbel.

133
Ratta vahetamine
KIIRE ABI
7

- Korvi kruvile ligi pääsemiseks avage
astmelaual asuv kate.

- Keerake kruvi rattavõtme abil lahti, et
korvi alla lasta.
- Võtke korv konksu küljest lahti ja
asetage varuratas vahetatava ratta
kõrvale.

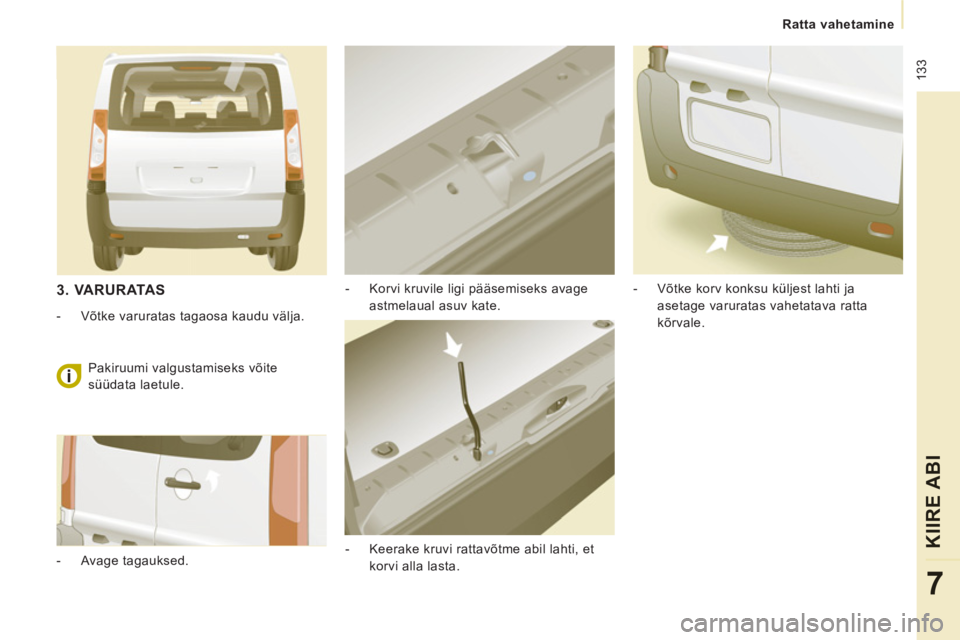

3. VARURATAS



- Võtke varuratas tagaosa kaudu välja.

- Avage tagauksed. Pakiruumi valgustamiseks võite
süüdata laetule.

134


Ratta vahetamine

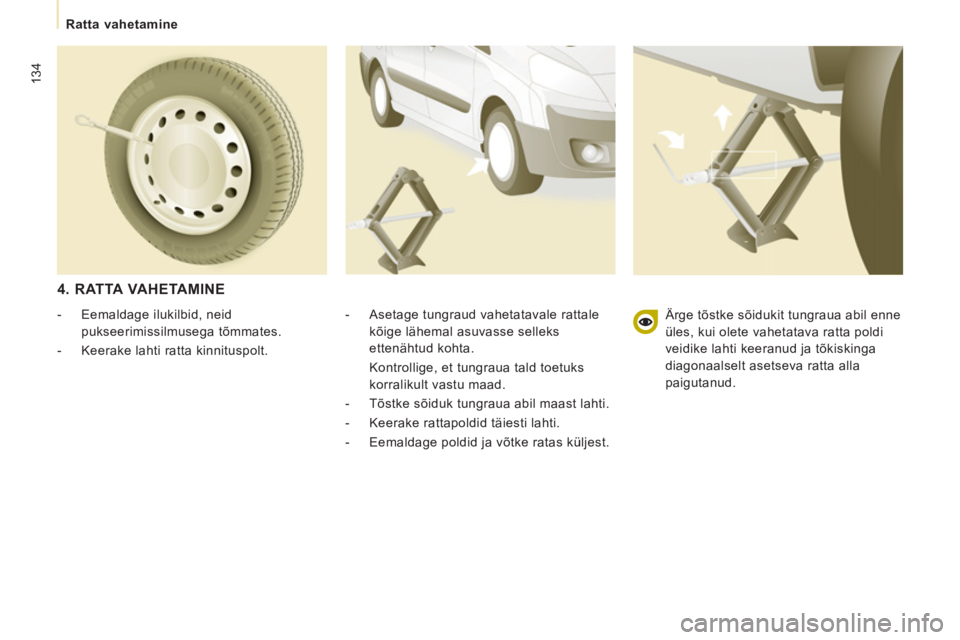

4. RATTA VAHETAMINE


- Asetage tungraud vahetatavale rattale
kõige lähemal asuvasse selleks
ettenähtud kohta.
Kontrollige, et tungraua tald toetuks
korralikult vastu maad.

- Tõstke sõiduk tungraua abil maast lahti.

- Keerake rattapoldid täiesti lahti.

- Eemaldage poldid ja võtke ratas küljest.

- Eemaldage ilukilbid, neid
pukseerimissilmusega tõmmates.

- Keerake lahti ratta kinnituspolt. Ärge tõstke sõidukit tungraua abil enne
üles, kui olete vahetatava ratta poldi
veidike lahti keeranud ja tõkiskinga
diagonaalselt asetseva ratta alla
paigutanud.

135
Ratta vahetamine
KIIRE ABI
7

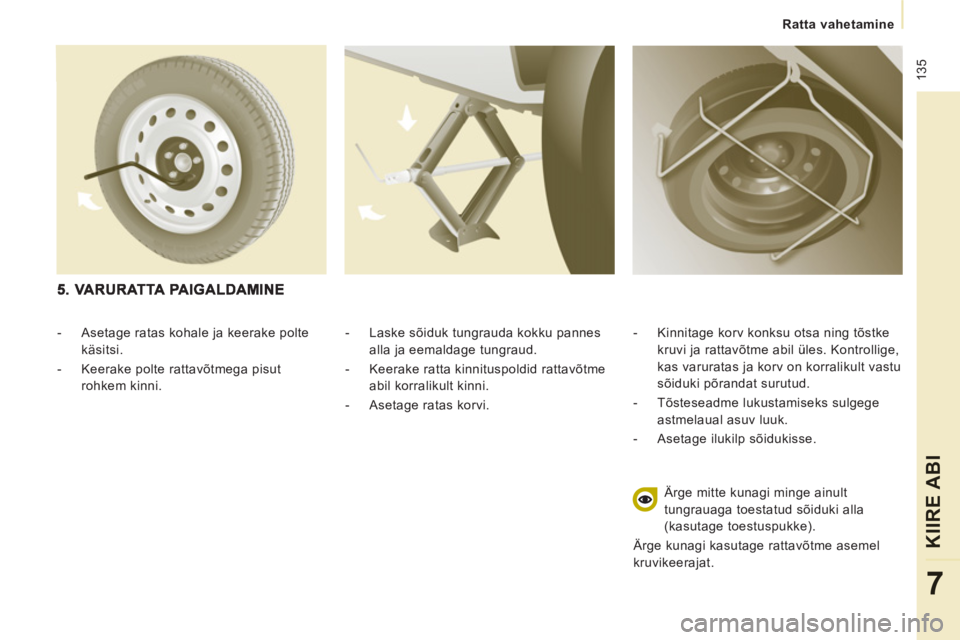

- Laske sõiduk tungrauda kokku pannes
alla ja eemaldage tungraud.

- Keerake ratta kinnituspoldid rattavõtme
abil korralikult kinni.

- Asetage ratas korvi.
- Kinnitage korv konksu otsa ning tõstke
kruvi ja rattavõtme abil üles. Kontrollige,
kas varuratas ja korv on korralikult vastu
sõiduki põrandat surutud.

- Tõsteseadme lukustamiseks sulgege
astmelaual asuv luuk.

- Asetage ilukilp sõidukisse.
Ärge mitte kunagi minge ainult
tungrauaga toestatud sõiduki alla
(kasutage toestuspukke).
Ärge kunagi kasutage rattavõtme asemel
kruvikeerajat.


- Asetage ratas kohale ja keerake polte
käsitsi.

- Keerake polte rattavõtmega pisut
rohkem kinni.

136


Lumetõke

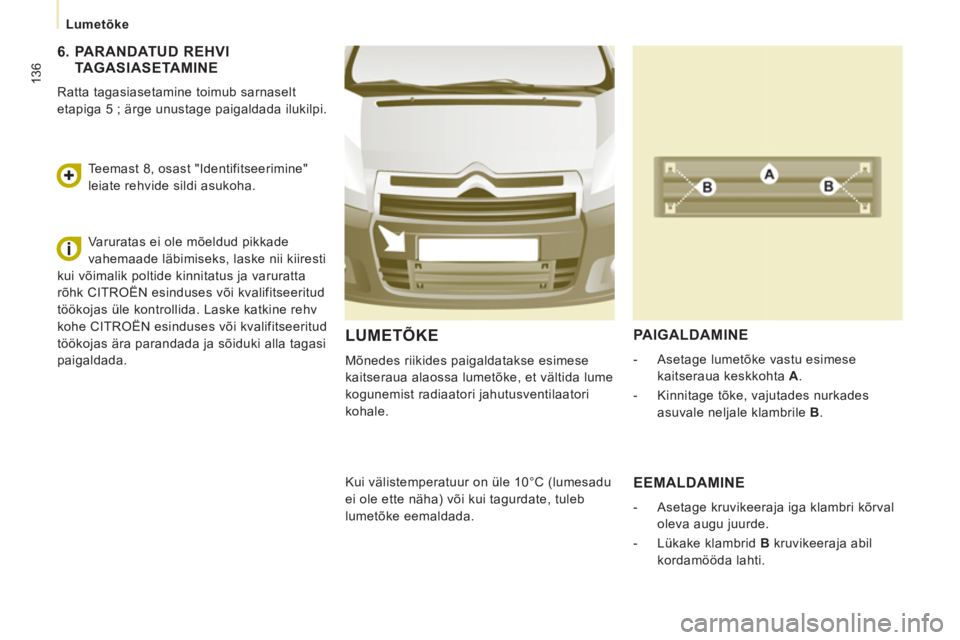

LUMETÕKE

Mõnedes riikides paigaldatakse esimese
kaitseraua alaossa lumetõke, et vältida lume
kogunemist radiaatori jahutusventilaatori
kohale.

PAIGALDAMINE



- Asetage lumetõke vastu esimese
kaitseraua keskkohta A
.

- Kinnitage tõke, vajutades nurkades
asuvale neljale klambrile B
.

Kui välistemperatuur on üle 10°C (lumesadu
ei ole ette näha) või kui tagurdate, tuleb
lumetõke eemaldada.

EEMALDAMINE



- Asetage kruvikeeraja iga klambri kõrval
oleva augu juurde.

- Lükake klambrid B
kruvikeeraja abil
kordamööda lahti.



6. PARANDATUD REHVITAGASIASETAMINE

Ratta tagasiasetamine toimub sarnaselt
etapiga 5 ; ärge unustage paigaldada ilukilpi.
Teemast 8, osast "Identifitseerimine"
leiate rehvide sildi asukoha.
Varuratas ei ole mõeldud pikkade
vahemaade läbimiseks, laske nii kiiresti
kui võimalik poltide kinnitatus ja varuratta
rõhk CITROËN esinduses või kvalifitseeritud
töökojas üle kontrollida. Laske katkine rehv
kohe CITROËN esinduses või kvalifitseeritud
töökojas ära parandada ja sõiduki alla tagasi
paigaldada.

137
Lambipirni vahetamine
KIIRE ABI
7

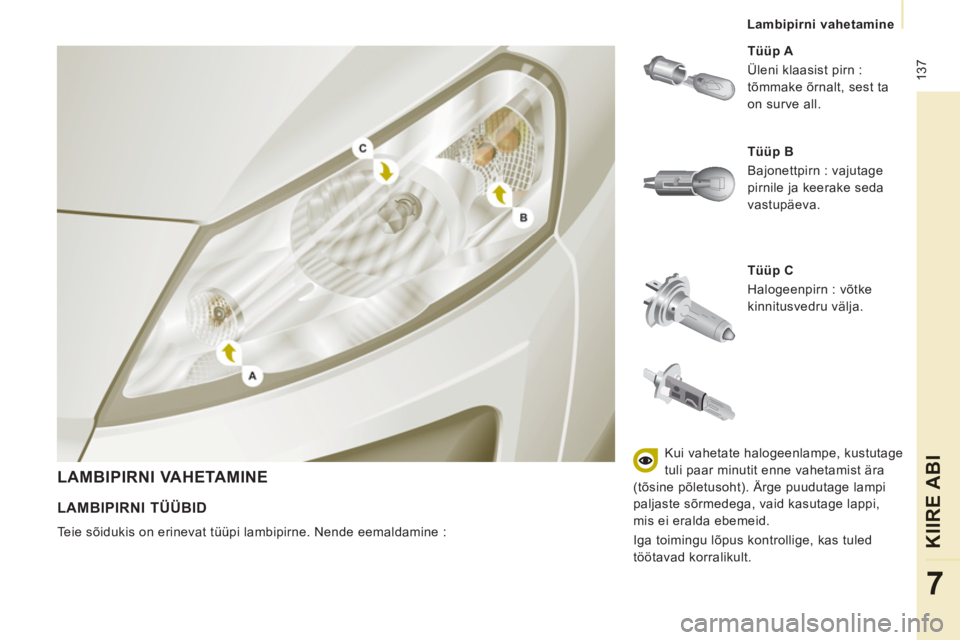

LAMBIPIRNI VAHETAMINE


Tüüp C
Halogeenpirn : võtke
kinnitusvedru välja.
Tüüp A
Üleni klaasist pirn :
tõmmake õrnalt, sest ta
on surve all.

LAMBIPIRNI TÜÜBID

Teie sõidukis on erinevat tüüpi lambipirne. Nende eemaldamine :
Tüüp B
Bajonettpirn : vajutage
pirnile ja keerake seda
vastupäeva.
Kui vahetate halogeenlampe, kustutage
tuli paar minutit enne vahetamist ära
(tõsine põletusoht). Ärge puudutage lampi
paljaste sõrmedega, vaid kasutage lappi,
mis ei eralda ebemeid.
Iga toimingu lõpus kontrollige, kas tuled
töötavad korralikult.

138


Lambipirni vahetamine

3.
Suunatuled
Tüüp B
, PY21 W - 21 W (kollane)


- Keerake lambipesa veerand pööret
vastupäeva.

- Võtke pirn välja, sellele kergelt
vajutades ja vastupäeva keerates.

- Asendage lambipirn uuega.
- Asetage kate igast servast korralikult
tagasi, et ta veekindel oleks.

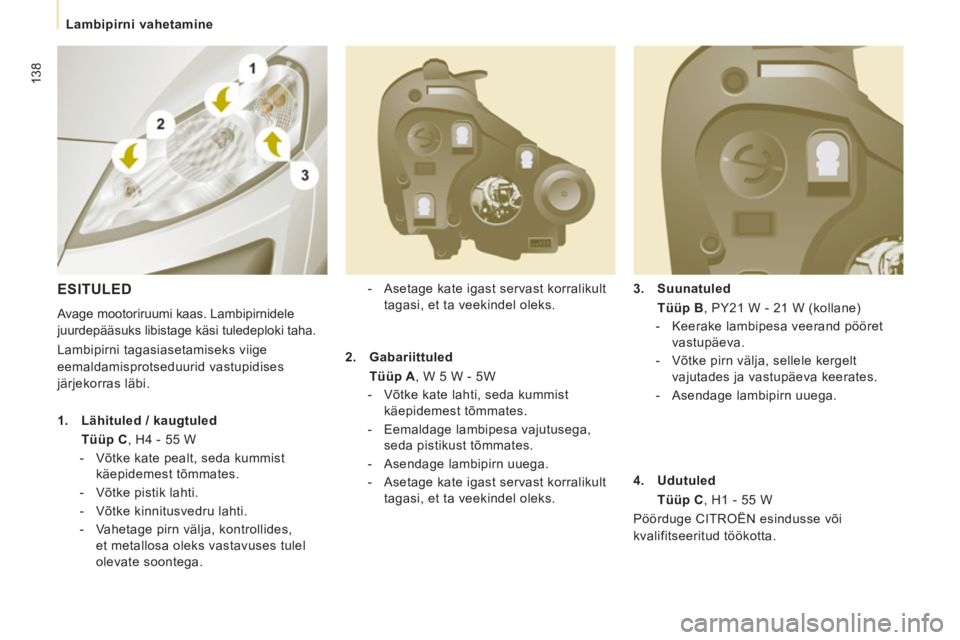

ESITULED

Avage mootoriruumi kaas. Lambipirnidele
juurdepääsuks libistage käsi tuledeploki taha.
Lambipirni tagasiasetamiseks viige
eemaldamisprotseduurid vastupidises
järjekorras läbi.


1.
Lähituled / kaugtuled
Tüüp C
, H4 - 55 W


- Võtke kate pealt, seda kummist
käepidemest tõmmates.

- Võtke pistik lahti.

- Võtke kinnitusvedru lahti.

- Vahetage pirn välja, kontrollides,
et metallosa oleks vastavuses tulel
olevate soontega.
2.
Gabariittuled
Tüüp A
, W 5 W - 5W


- Võtke kate lahti, seda kummist
käepidemest tõmmates.

- Eemaldage lambipesa vajutusega,
seda pistikust tõmmates.

- Asendage lambipirn uuega.

- Asetage kate igast servast korralikult
tagasi, et ta veekindel oleks.
4.
Udutuled
Tüüp C
, H1 - 55 W
Pöörduge CITROËN esindusse või
kvalifitseeritud töökotta.
