CITROEN JUMPER MULTISPACE 2013 Kasutusjuhend (in Estonian)

79
Istmed

ERGONOOMIA
ja MUGAVU
S
3

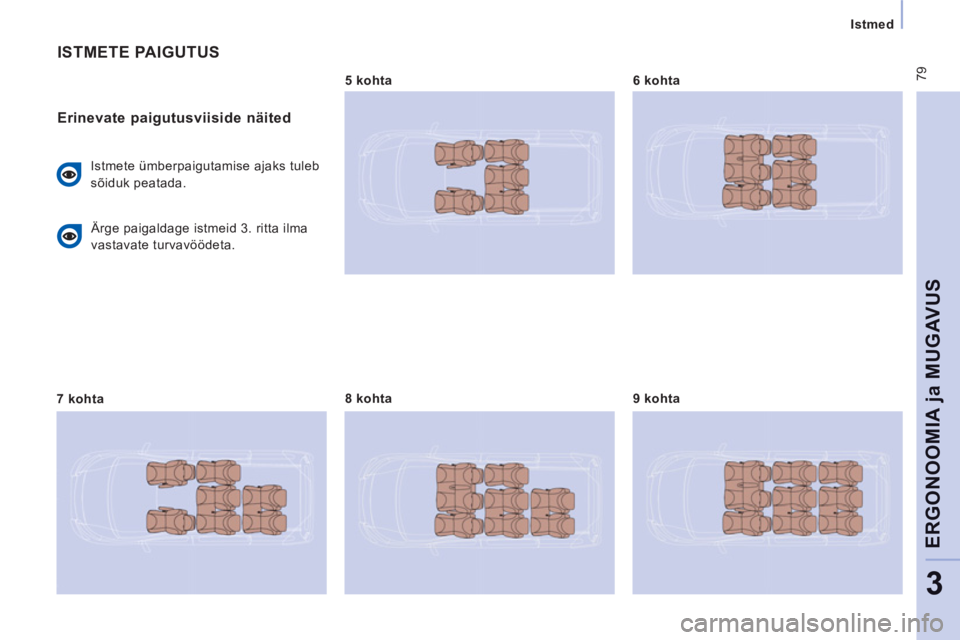

ISTMETE PAIGUTUS

Erinevate paigutusviiside näited

Istmete ümberpaigutamise ajaks tuleb
sõiduk peatada.

7 kohta
8 kohta
9 kohta

5 kohta
6 kohta
Ärge paigaldage istmeid 3. ritta ilma
vastavate turvavöödeta.

80

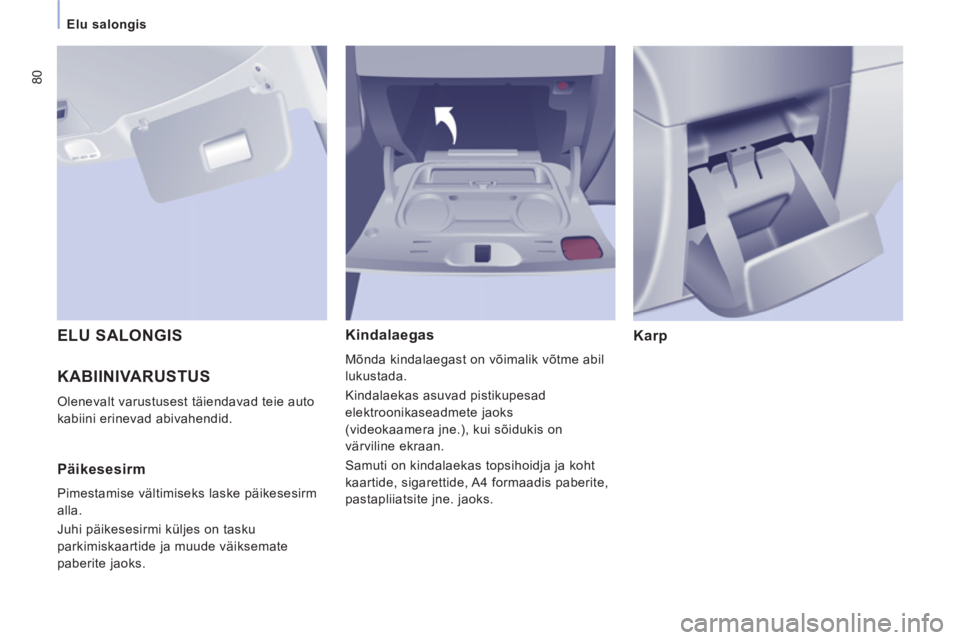

Elu salongis

KABIINIVARUSTUS

Olenevalt varustusest täiendavad teie auto
kabiini erinevad abivahendid.
Kindalaegas
Mõnda kindalaegast on võimalik võtme abil
lukustada.
Kindalaekas asuvad pistikupesad
elektroonikaseadmete jaoks
(videokaamera jne.), kui sõidukis on
värviline ekraan.
Samuti on kindalaekas topsihoidja ja koht
kaartide, sigarettide, A4 formaadis paberite,
pastapliiatsite jne. jaoks.

Karp
ELU SALONGIS


Päikesesirm

Pimestamise vältimiseks laske päikesesirm
alla.
Juhi päikesesirmi küljes on tasku
parkimiskaartide ja muude väiksemate
paberite jaoks.

Elu salongis

ERGONOOMIA
ja MUGAVU
S
3

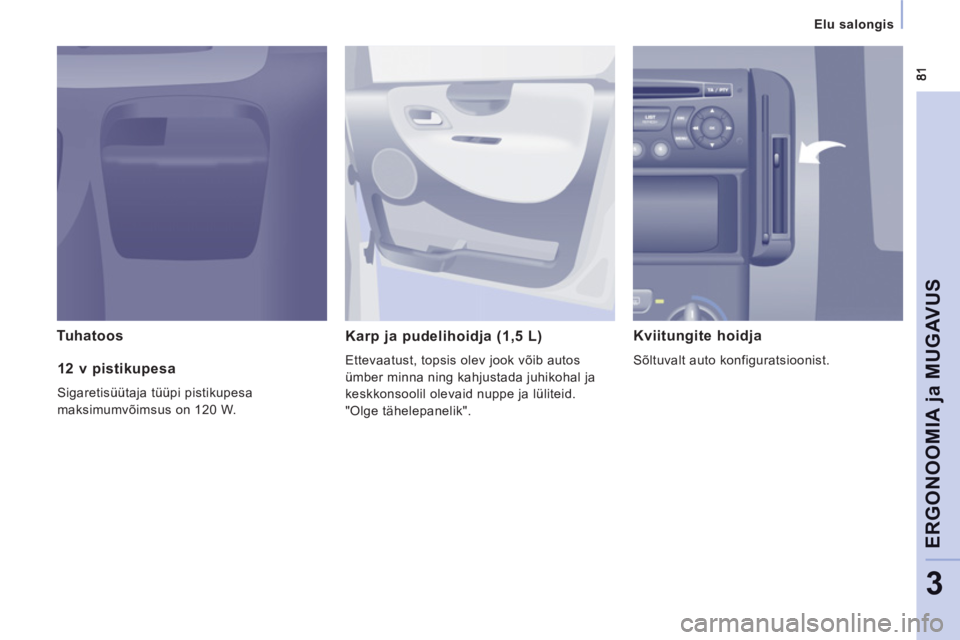

Tuhatoos
Karp ja pudelihoidja (1,5 L)
Ettevaatust, topsis olev jook võib autos
ümber minna ning kahjustada juhikohal ja
keskkonsoolil olevaid nuppe ja lüliteid.
"Olge tähelepanelik".

Kviitungite hoidja

Sõltuvalt auto konfiguratsioonist.

12 v pistikupesa

Sigaretisüütaja tüüpi pistikupesa
maksimumvõimsus on 120 W.

82


Elu salongis

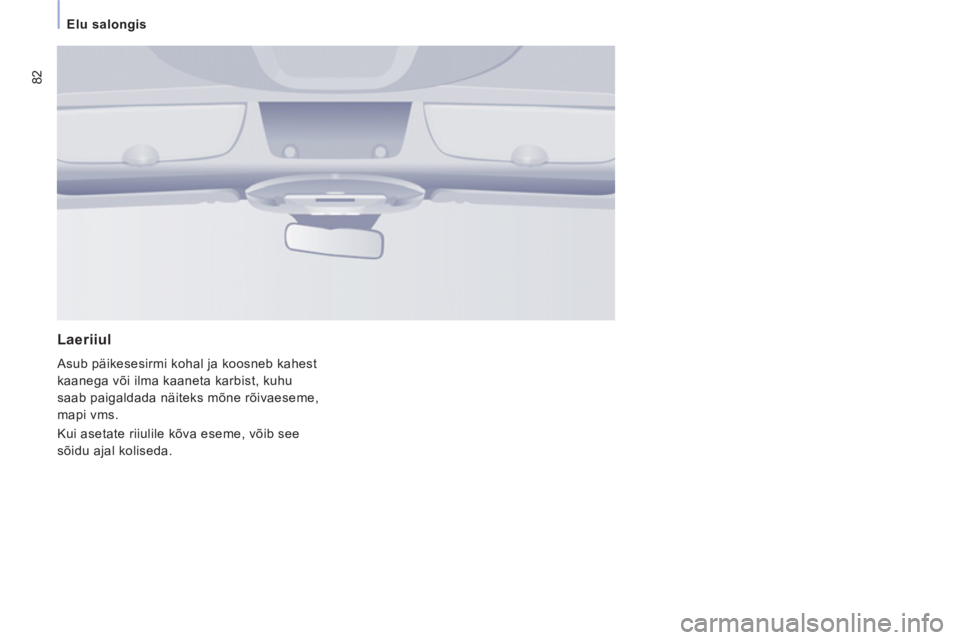

Laeriiul

Asub päikesesirmi kohal ja koosneb kahest
kaanega või ilma kaaneta karbist, kuhu
saab paigaldada näiteks mõne rõivaeseme,
mapi vms.
Kui asetate riiulile kõva eseme, võib see
sõidu ajal koliseda.

83


Elu salongis

ERGONOOMIA
ja MUGAVU
S
3

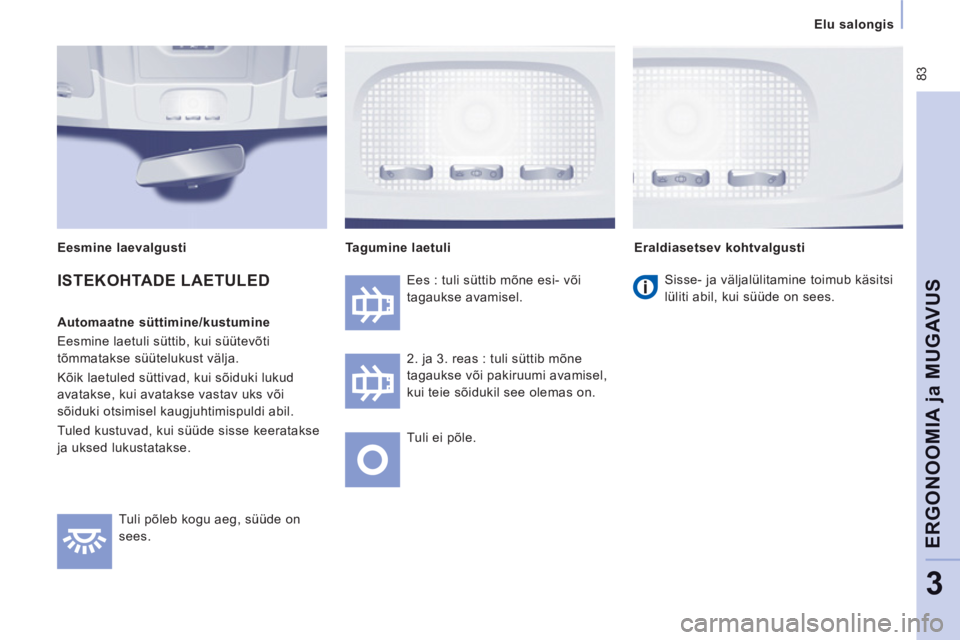

Tuli põleb kogu aeg, süüde on
sees. Ees : tuli süttib mõne esi- või
tagaukse avamisel.
2. ja 3. reas : tuli süttib mõne
tagaukse või pakiruumi avamisel,
kui teie sõidukil see olemas on.
Tuli ei põle.
Eraldiasetsev kohtvalgusti

Tagumine laetuli
Sisse- ja väljalülitamine toimub käsitsi
lüliti abil, kui süüde on sees.


ISTEKOHTADE LAETULED


Automaatne süttimine/kustumine
Eesmine laetuli süttib, kui süütevõti
tõmmatakse süütelukust välja.
Kõik laetuled süttivad, kui sõiduki lukud
avatakse, kui avatakse vastav uks või
sõiduki otsimisel kaugjuhtimispuldi abil.
Tuled kustuvad, kui süüde sisse keeratakse
ja uksed lukustatakse.
Eesmine laevalgusti

84


Elu salongis

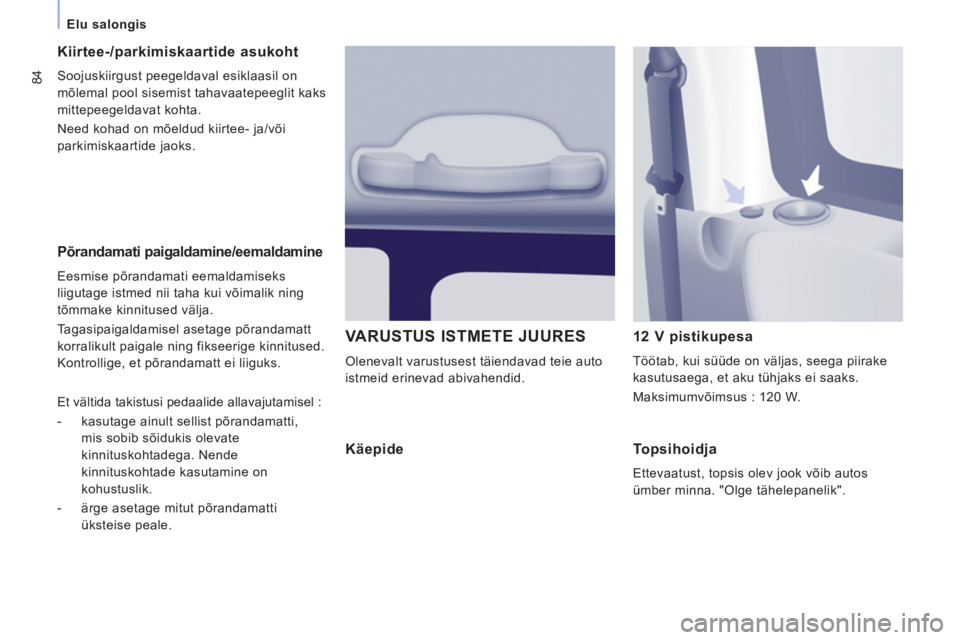

Põrandamati paigaldamine/eemaldamine

Eesmise põrandamati eemaldamiseks
liigutage istmed nii taha kui võimalik ning
tõmmake kinnitused välja.
Tagasipaigaldamisel asetage põrandamatt
korralikult paigale ning fikseerige kinnitused.
Kontrollige, et põrandamatt ei liiguks.

Kiirtee-/parkimiskaartide asukoht

Soojuskiirgust peegeldaval esiklaasil on
mõlemal pool sisemist tahavaatepeeglit kaks
mittepeegeldavat kohta.
Need kohad on mõeldud kiirtee- ja/või
parkimiskaartide jaoks.
VARUSTUS ISTMETE JUURES

Olenevalt varustusest täiendavad teie auto
istmeid erinevad abivahendid.
12 V pistikupesa
Töötab, kui süüde on väljas, seega piirake
kasutusaega, et aku tühjaks ei saaks.
Maksimumvõimsus : 120 W.
Et vältida takistusi pedaalide allavajutamisel :


- kasutage ainult sellist põrandamatti,
mis sobib sõidukis olevate
kinnituskohtadega. Nende
kinnituskohtade kasutamine on
kohustuslik.

- ärge asetage mitut põrandamatti
üksteise peale.

Käepide Topsihoidja

Ettevaatust, topsis olev jook võib autos
ümber minna. "Olge tähelepanelik".

Elu salongis

ERGONOOMIA
ja MUGAVU
S
3

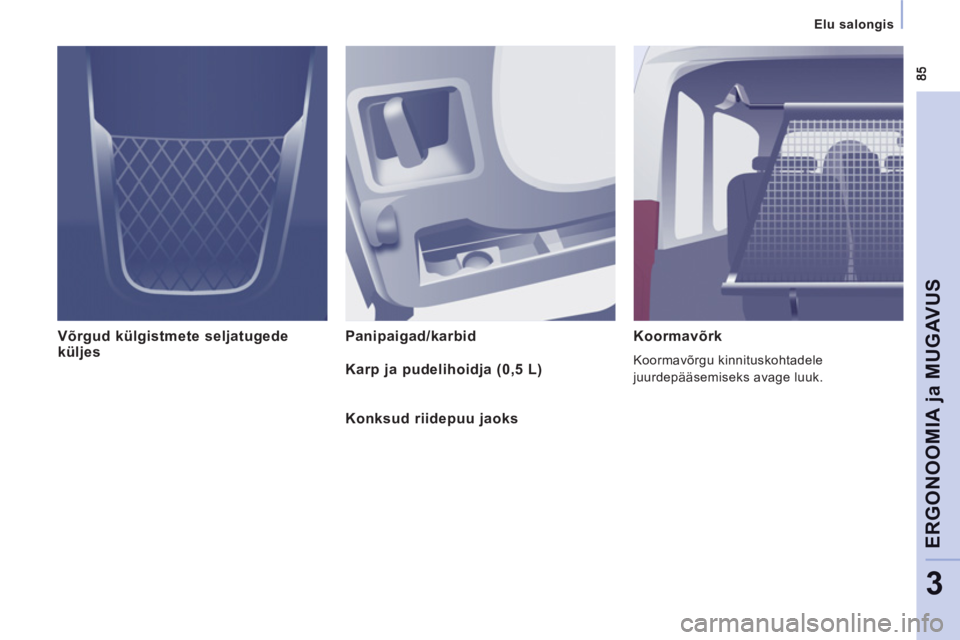

Võrgud külgistmete seljatugedeküljes Panipaigad/karbid Koormavõrk

Koormavõrgu kinnituskohtadele
juurdepääsemiseks avage luuk. Karp ja pudelihoidja (0,5 L)
Konksud riidepuu
jaoks

Elu salongis

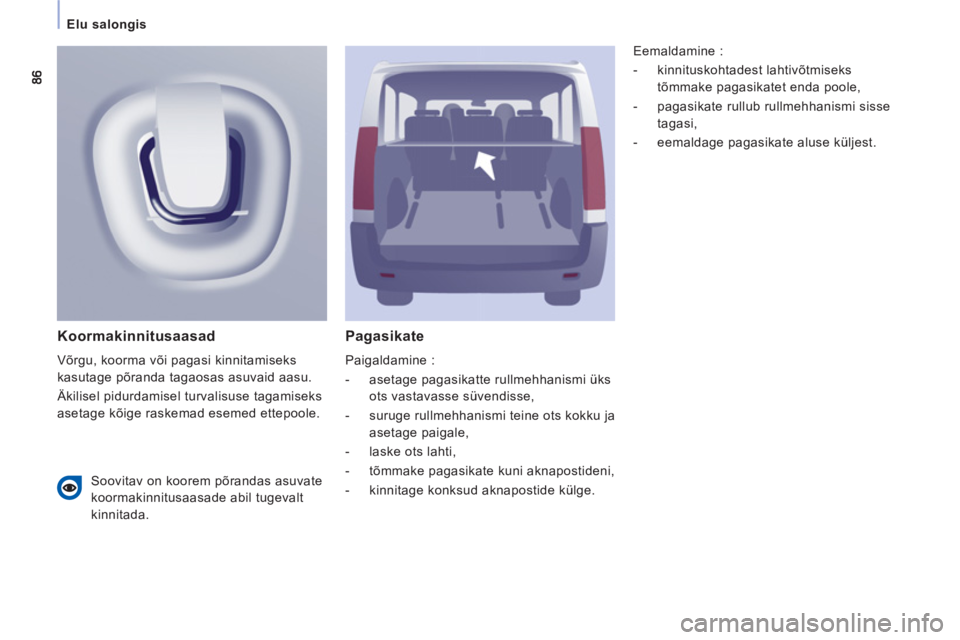

Pagasikate

Paigaldamine :


- asetage pagasikatte rullmehhanismi üks
ots vastavasse süvendisse,

- suruge rullmehhanismi teine ots kokku ja
asetage paigale,

- laske ots lahti,

- tõmmake pagasikate kuni aknapostideni,

- kinnitage konksud aknapostide külge.

Koormakinnitusaasad

Võrgu, koorma või pagasi kinnitamiseks
kasutage põranda tagaosas asuvaid aasu.
Äkilisel pidurdamisel turvalisuse tagamiseks
asetage kõige raskemad esemed ettepoole. Eemaldamine :


- kinnituskohtadest lahtivõtmiseks
tõmmake pagasikatet enda poole,

- pagasikate rullub rullmehhanismi sisse
tagasi,

- eemaldage pagasikate aluse küljest.


Soovitav on koorem põrandas asuvate
koormakinnitusaasade abil tugevalt
kinnitada.

87

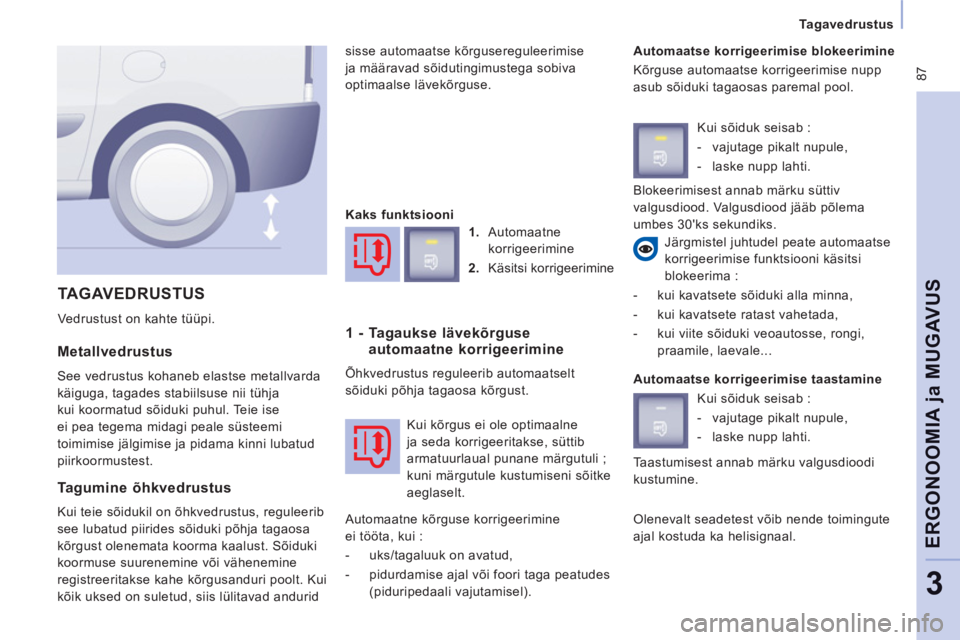

Tagavedrustus
ERGONOOMIA
ja MUGAVU
S
3


Metallvedrustus

See vedrustus kohaneb elastse metallvarda
käiguga, tagades stabiilsuse nii tühja
kui koormatud sõiduki puhul. Teie ise
ei pea tegema midagi peale süsteemi
toimimise jälgimise ja pidama kinni lubatud
piirkoormustest. sisse automaatse kõrgusereguleerimise
ja määravad sõidutingimustega sobiva
optimaalse lävekõrguse.

Automaatse korrigeerimise blokeerimine
Kõrguse automaatse korrigeerimise nupp
asub sõiduki tagaosas paremal pool.
TAGAVEDRUSTUS

Vedrustust on kahte tüüpi.
Järgmistel juhtudel peate automaatse
korrigeerimise funktsiooni käsitsi
blokeerima :


- kui kavatsete sõiduki alla minna,

- kui kavatsete ratast vahetada,

- kui viite sõiduki veoautosse, rongi,
praamile, laevale...



Tagumine õhkvedrustus

Kui teie sõidukil on õhkvedrustus, reguleerib
see lubatud piirides sõiduki põhja tagaosa
kõrgust olenemata koorma kaalust. Sõiduki
koormuse suurenemine või vähenemine
registreeritakse kahe kõrgusanduri poolt. Kui
kõik uksed on suletud, siis lülitavad andurid
Kaks funktsiooni


1.
Automaatne
korrigeerimine

2.
Käsitsi korrigeerimine


1 - Tagaukse lävekõrguse automaatne korrigeerimine

Õhkvedrustus reguleerib automaatselt
sõiduki põhja tagaosa kõrgust.
Automaatne kõrguse korrigeerimine
ei tööta, kui :


- uks/tagaluuk on avatud,

- pidurdamise ajal või foori taga peatudes
(piduripedaali vajutamisel)
. Kui sõiduk seisab :


- vajutage pikalt nupule,

- laske nupp lahti.

Automaatse korrigeerimise taastamine
Kui sõiduk seisab :


- vajutage pikalt nupule,

- laske nupp lahti.
Olenevalt seadetest võib nende toimingute
ajal kostuda ka helisignaal.
Kui kõrgus ei ole optimaalne
ja seda korrigeeritakse, süttib
armatuurlaual punane märgutuli ;
kuni märgutule kustumiseni sõitke
aeglaselt. Taastumisest annab märku valgusdioodi
kustumine. Blokeerimisest annab märku süttiv
valgusdiood. Valgusdiood jääb põlema
umbes 30'ks sekundiks.

88

Tagavedrustus
2 - Tagaukse lävekõrguse korrigeerimine käsitsi

Kõrguse käsitsi korrigeerimise seade asub
sõiduki tagaosas paremal pool.
Käsitsi reguleerides saate tagaosa alla
lasta ja ülespoole tõsta, et lihtsustada
peatuspaigas läbiviidavaid toiminguid.
Kõrguse reguleerimist piiravad alumine ja
ülemine takistus.
Esimene kasutamine
Funktsiooni aktiveerimiseks vajutage umbes
2 sekundit nupule.
Rikked
Kui ukseläve kõrgus nupule vajutamise
tagajärjel ei muutu, siis tähendavad
kolm helisignaali riket ühel järgmistest
põhjustest :


- jalg on piduripedaalil ja süütevõti
süütelukus,

- käsitsi korrigeerimise liigne kasutamine,

- aku hakkab tühjenema,

- süsteemis on rike.
Kui helisignaal ei lõppe, pöörduge CITROËN
esindusse või kvalifitseeritud töökotta. Viige läbi järgmised toimingud (sõiduk
seisab) :


- sulgege esi- ja külguksed,

- rakendage seisupidur,

- võtke jalg piduripedaalilt.

Madalamaks : tagumise
ukseläve allalaskmine
Vajutage pikalt nupu
allosale.
Liikumise peatamiseks laske nupp lahti,
3 helisignaali teatavad, et ukselävi on
jõudnud oma alumise piirini ja liikumine
peatub automaatselt.

Kõrgemaks : tagumise ukseläve
ülestõstmine
Vajutage pikalt nupu
ülaosale.
Liikumise peatamiseks laske nupp lahti,
3 helisignaali teatavad, et ukselävi on
jõudnud oma ülemise piirini ja liikumine
peatub automaatselt.

Optimaalse lävekõrguse taastamine
Vajutage kaks korda järjest nupu üla- või
alaosale vastupidiselt sellele, kas ukselävi
on parajasti all või üleval.
