CITROEN JUMPER MULTISPACE 2013 Kezelési útmutató (in Hungarian)

79


Ülések

ERGONÓMIA és KÉNYELE
M
3

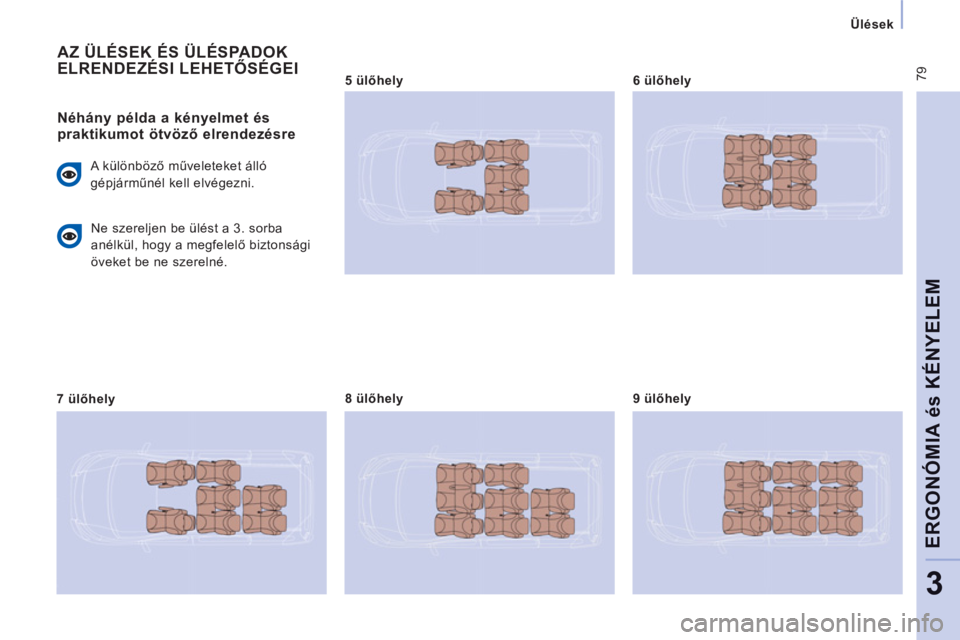

AZ ÜLÉSEK ÉS ÜLÉSPADOK ELRENDEZÉSI LEHETŐSÉGEI


Néhány példa a kényelmet és praktikumot ötvöző elrendezésre

A különböző műveleteket álló
gépjárműnél kell elvégezni.

7 ülőhely
8 ülőhely
9 ülőhely

5 ülőhely
6 ülőhely
Ne szereljen be ülést a 3. sorba
anélkül, hogy a megfelelő biztonsági
öveket be ne szerelné.

80


Élet az autóban

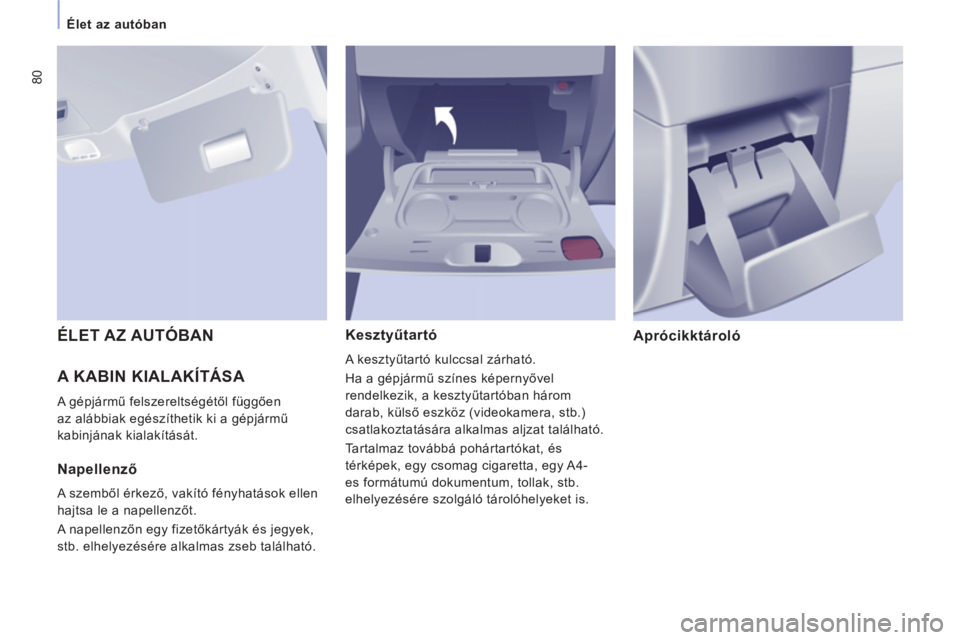

A KABIN KIALAKÍTÁSA

A gépjármű felszereltségétől függően
az alábbiak egészíthetik ki a gépjármű
kabinjának kialakítását.
Kesztyűtartó

A kesztyűtartó kulccsal zárható.
Ha a gépjármű színes képernyővel
rendelkezik, a kesztyűtartóban három
darab, külső eszköz (videokamera, stb.)
csatlakoztatására alkalmas aljzat található.
Tartalmaz továbbá pohártartókat, és
térképek, egy csomag cigaretta, egy A4-
es formátumú dokumentum, tollak, stb.
elhelyezésére szolgáló tárolóhelyeket is.


Aprócikktároló
ÉLET AZ AUTÓBAN


Napellenző

A szemből érkező, vakító fényhatások ellen
hajtsa le a napellenzőt.
A napellenzőn egy fizetőkártyák és jegyek,
stb. elhelyezésére alkalmas zseb található.

Élet az autóban

ERGONÓMIA és KÉNYELE
M
3

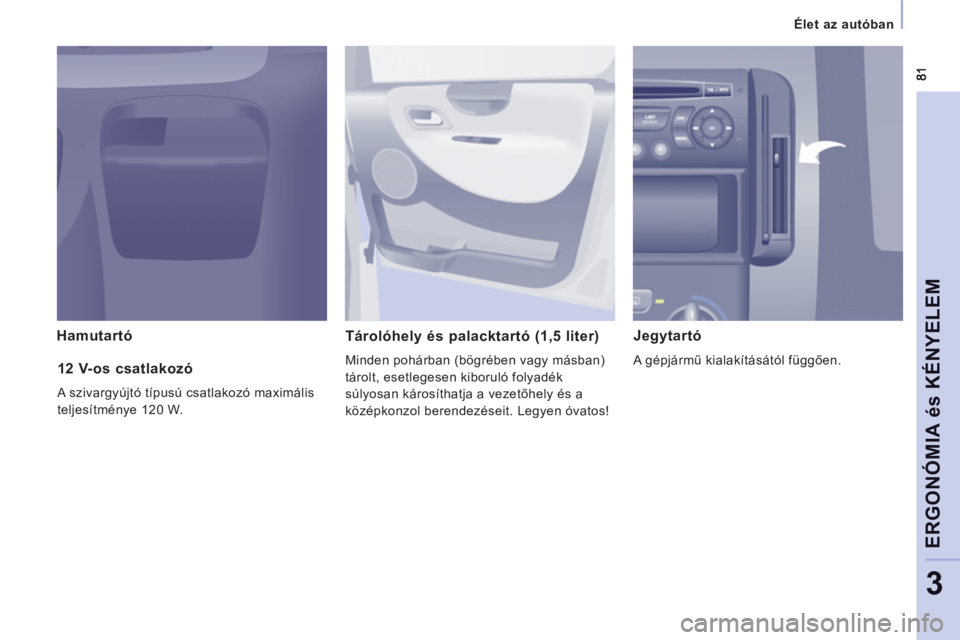

Hamutartó
Tárolóhely és palacktartó (1,5 liter)
Minden pohárban (bögrében vagy másban)
tárolt, esetlegesen kiboruló folyadék
súlyosan károsíthatja a vezetőhely és a
középkonzol berendezéseit. Legyen óvatos!


Jegytartó

A gépjármű kialakításától függően.

12 V-os csatlakozó

A szivargyújtó típusú csatlakozó maximális
teljesítménye 120 W.

82


Élet az autóban

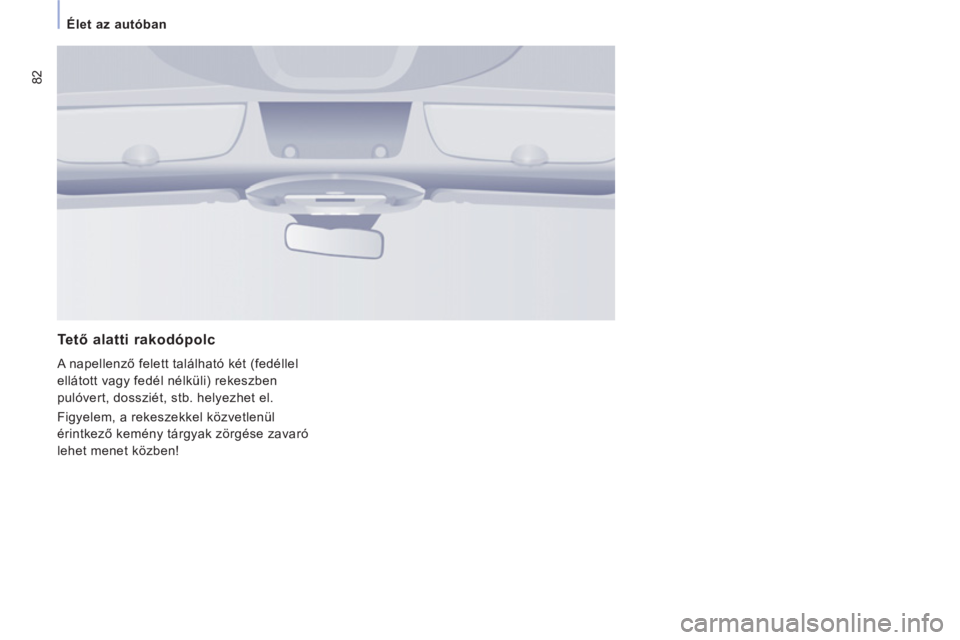

Te tő alatti rakodópolc

A napellenző felett található két (fedéllel
ellátott vagy fedél nélküli) rekeszben
pulóvert, dossziét, stb. helyezhet el.
Figyelem, a rekeszekkel közvetlenül
érintkező kemény tárgyak zörgése zavaró
lehet menet közben!

83
Élet az autóban

ERGONÓMIA és KÉNYELE
M
3
Ráadott gyújtásnál folyamatosan
vilá
gít. Elöl: valamel
yik első vagy hátsó
a
jtó nyitásakor működésbe lépő
vilá
gítás.
2. és 3. üléssor: ha gépjárműve
rendelkezik ilyennel, valamelyik hátsó
ajtó vagy a csomagtartó kinyitásakor
működésbe lépő világítás.

Állandóan kikapcsolt helyzet.
E
gyéni olvasólámpa Hátsó plafonvilágítás
Ha gépjárműve rendelkezik egyéni
olvasólámpával, az ráadott gyújtásnál
saját kézi kapcsolójával kapcsolható
be és ki.

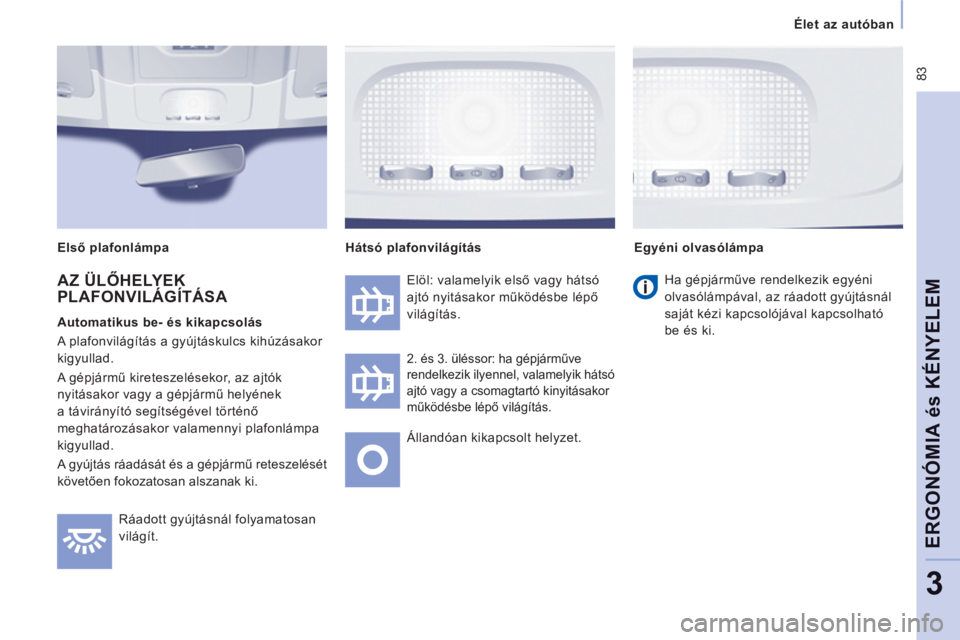

AZ ÜLŐHELYEK PLAFONVILÁGÍTÁSA


Automatikus be- és kikapcsolás

A plafonvilágítás a gyújtáskulcs kihúzásakor
kigyullad.

A gépjármű kireteszelésekor, az ajtók
nyitásakor vagy a gépjármű helyének
a t
ávirányító segítségével történő
meghat

84


Élet az autóban

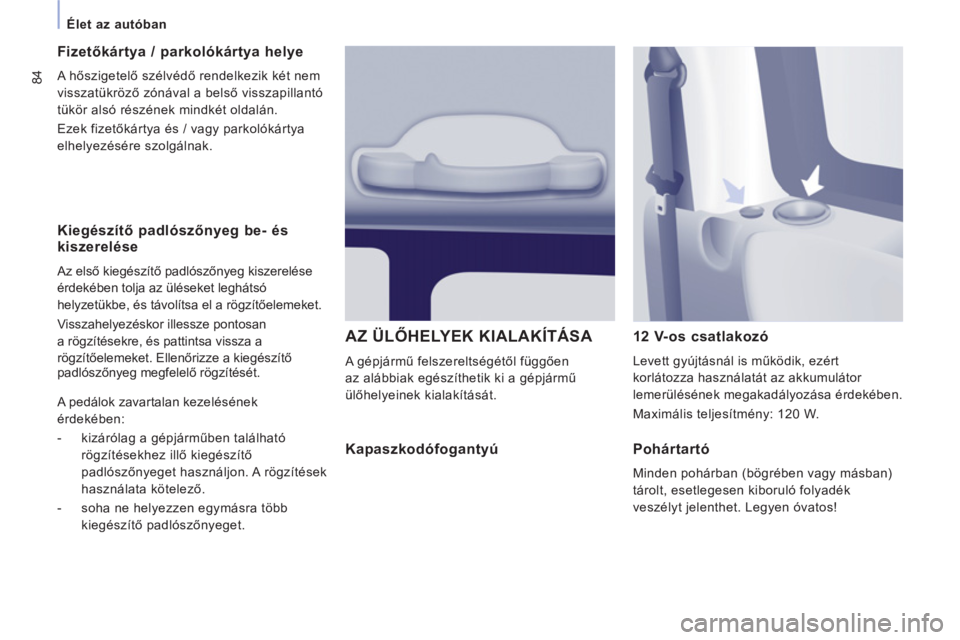

Kiegészítő padlószőnyeg be- és kiszerelése
Az első kiegészítő padlószőnyeg kiszerelése
érdekében tolja az üléseket leghátsó
helyzetükbe, és távolítsa el a rögzítőelemeket.
Visszahel
yezéskor illessze pontosan
a r
ögzítésekre, és pattintsa vissza a
rögzítőelemeket. Ellenőrizze a kieg

Élet az autóban

ERGONÓMIA és KÉNYELE
M
3

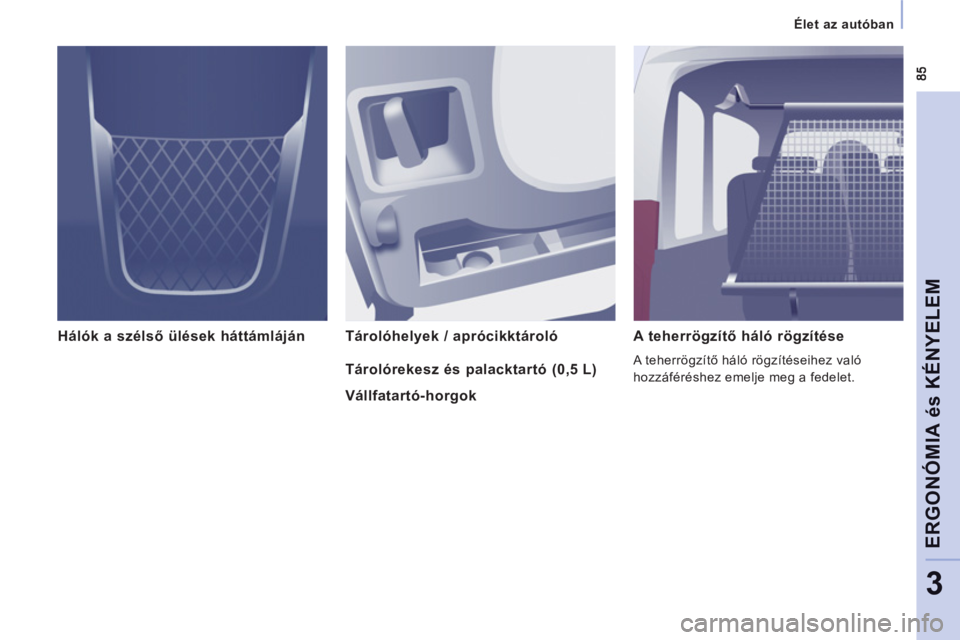

Hálók a szélső ülések háttámláján Tárolóhelyek / aprócikktároló
A teherrögzítő háló rögzítése

A teherrögzítő háló rögzítéseihez való
hozzáféréshez emelje meg a fedelet. Tárolórekesz és palacktartó (0,5 L)
Vállfatartó-horgok

Élet az autóban

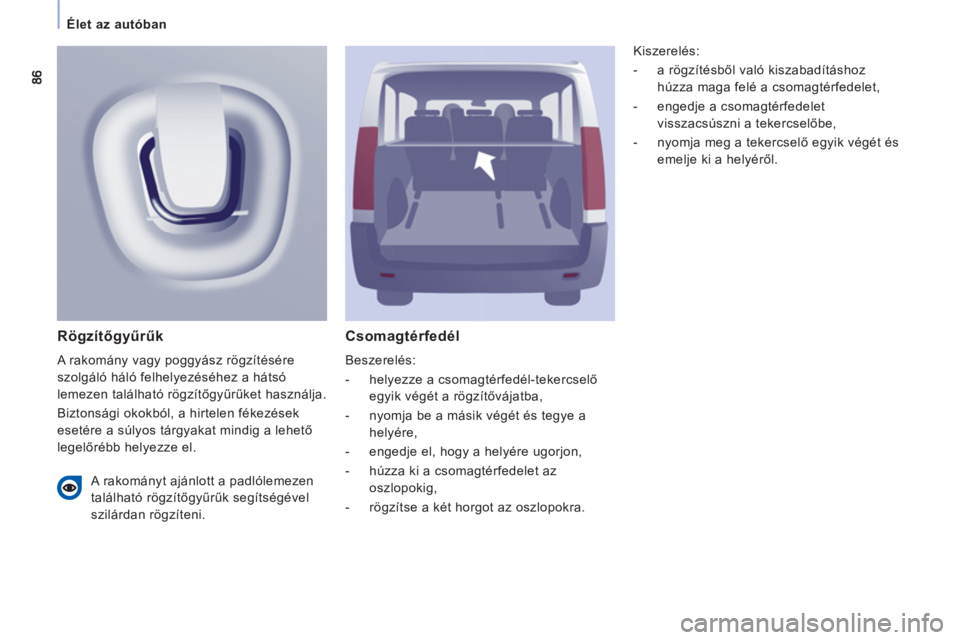

Csomagtérfedél

Beszerelés:


- helyezze a csomagtérfedél-tekercselő
egyik végét a rögzítővájatba,

- nyomja be a másik végét és tegye a
helyére,

- engedje el, hogy a helyére ugorjon,

- húzza ki a csomagtérfedelet az
oszlopokig,

- rögzítse a két horgot az oszlopokra.


Rögzítőgy
&rűk

A rakomány vagy poggyász rögzítésére
szolgáló háló felhelyezéséhez a hátsó
lemezen található rögzítőgyűrűket használja.
Biztonsági okokból, a hirtelen fékezések
esetére a súlyos tárgyakat mindig a lehető
legelőrébb helyezze el. Kiszerelés:


- a rögzítésből való kiszabadításhoz
húzza maga felé a csomagtérfedelet,

- engedje a csomagtérfedelet
visszacsúszni a tekercselőbe,

- nyomja meg a tekercselő egyik végét és
emelje ki a helyéről.


A rakományt ajánlott a padlólemezen
található rögzítőgyűrűk segítségével
szilárdan rögzíteni.

87

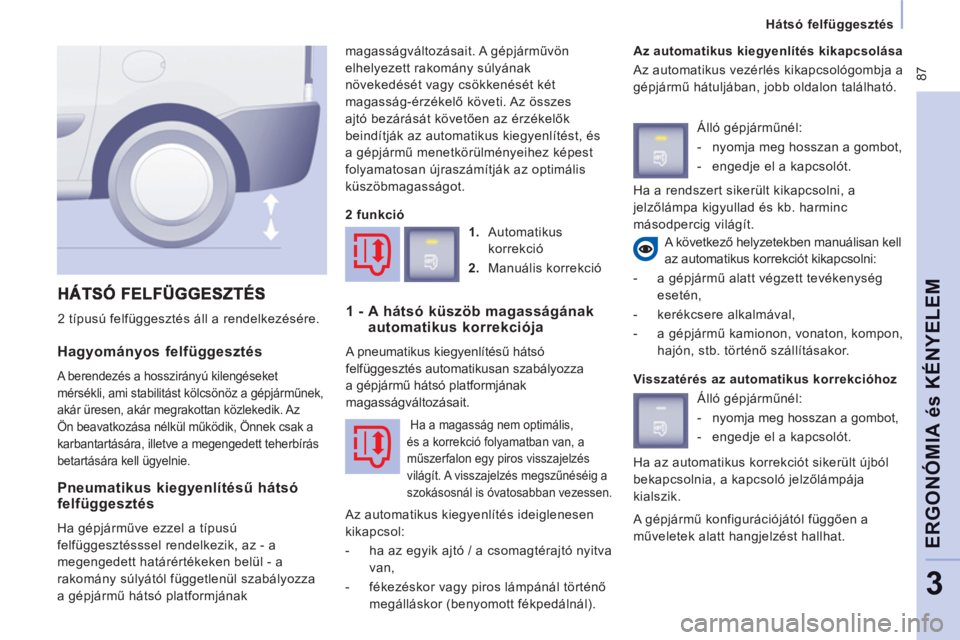

Hátsó felfüggesztés
ERGONÓMIA és KÉNYELE
M
3


Hagyományos felfüggesztés

A berendezés a hosszirányú kilengéseket
mérsékli, ami stabilitást kölcsönöz a gépjárműnek,
akár üresen, akár megrakottan közlekedik. Az
Ön beavatkozása nélkül működik, Önnek csak a
karbantartására, illetve a megengedett teherbírás
betartására kell ügyelnie.
magasságváltozásait. A gépjárművön
elhelyezett rakomány súlyának
növekedését vagy csökkenését két
magasság-érzékelő követi. Az összes
ajtó bezárását követően az érzékelők
beindítják az automatikus kiegyenlítést, és
a gépjármű menetkörülményeihez képest
folyamatosan újraszámítják az optimális
küszöbmagasságot.

Az automatikus kiegyenlítés kikapcsolása
Az automatikus vezérlés kikapcsológombja a
gépjármű hátuljában, jobb oldalon található.

2 típusú felfüggesztés áll a rendelkezésére. A következő helyzetekben manuálisan kell
az automatikus korrekciót kikapcsolni:


- a gépjármű alatt végzett tevékenység
esetén,

- kerékcsere alkalmával,

- a gépjármű kamionon, vonaton, kompon,
hajón, stb. történő szállításakor.



Pneumatikus kiegyenlítésű hátsófelfüggesztés

Ha gépjárműve ezzel a típusú
felfüggesztésssel rendelkezik, az - a
megengedett határértékeken belül - a
rakomány súlyától függetlenül szabályozza
a gépjármű hátsó platformjának
2 funkció


1.
Automatikus
korrekció

2.
Manuális korrekció




1 - A hátsó küszöb magasságánakautomatikus korrekciója

A pneumatikus kiegyenlítésű hátsó
felfüggesztés automatikusan szabályozza
a gépjármű hátsó platformjának
magasságváltozásait.
Az automatikus kiegyenlítés ideiglenesen
kikapcsol:


- ha az egyik ajtó / a csomagtérajtó nyitva
van,

- fékezéskor vagy piros lámpánál történő
megálláskor (benyomott fékpedálnál). Álló gépjárműnél:


- nyomja meg hosszan a gombot,

- engedje el a kapcsolót.

Visszatérés az automatikus korrekcióhoz
Álló gépjárműnél:


- nyomja meg hosszan a gombot,

- engedje el a kapcsolót.
A gépjármű konfigurációjától függően a
műveletek alatt hangjelzést hallhat.

Ha a magasság nem optimális,
és a korrekció folyamatban van, a
műszerfalon egy piros visszajelzés
világít. A visszajelzés megszűnéséig a
szokásosnál is óvatosabban vezessen.
Ha az automatikus korrekciót sikerült újból
bekapcsolnia, a kapcsoló jelzőlámpája
kialszik. Ha a rendszert sikerült kikapcsolni, a
jelzőlámpa kigyullad és kb. harminc
másodpercig világít.

88

Hátsó felfüggesztés

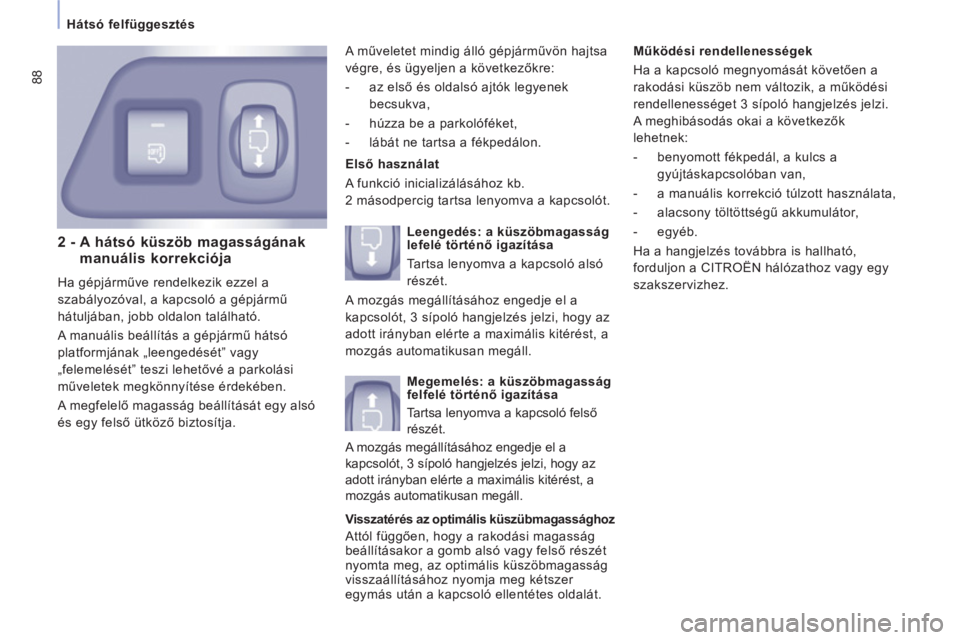

2 - A hátsó küszöb magasságának manuális korrekciója

Ha gépjárműve rendelkezik ezzel a
szabályozóval, a kapcsoló a gépjármű
hátuljában, jobb oldalon található.
A manuális beállítás a gépjármű hátsó
platformjának „leengedését” vagy
„felemelését” teszi lehetővé a parkolási
műveletek megkönnyítése érdekében.
A megfelelő magasság beállítását egy alsó
és egy felső ütköző biztosítja.
Első használat
A funkció inicializálásához kb.
2 másodpercig tartsa lenyomva a kapcsolót.
Működési rendellenességek
Ha a kapcsoló megnyomását követően a
rakodási küszöb nem változik, a működési
rendellenességet 3 sípoló hangjelzés jelzi.
A meghibásodás okai a következők
lehetnek:


- benyomott fékpedál, a kulcs a
gyújtáskapcsolóban van,

- a manuális korrekció túlzott használata,

- alacsony töltöttségű akkumulátor,

- egyéb.
Ha a hangjelzés továbbra is hallható,
forduljon a CITROËN hálózathoz vagy egy
szakszervizhez. A műveletet mindig álló gépjárművön hajtsa
végre, és ügyeljen a következőkre:


- az első és oldalsó ajtók legyenek
becsukva,

- húzza be a parkolóféket,

- lábát ne tartsa a fékpedálon.

Leengedés: a küszöbmagasság
lefelé történő igazítása
Tartsa lenyomva a kapcsoló alsó
részét.
A mozgás megállításához engedje el a
kapcsolót, 3 sípoló hangjelzés jelzi, hogy az
adott irányban elérte a maximális kitérést, a
mozgás automatikusan megáll.

Megemelés: a küszöbmagasság
felfelé történő igazítása
Tartsa lenyomva a kapcsoló felső
részét.
A mozgás megállításához engedje el a
kapcsolót, 3 sípoló hangjelzés jelzi, hogy az
adott irányban elérte a maximális kitérést, a
mozgás automatikusan megáll.

Visszatérés az optimális küszübmagassághoz
Attól függően, hogy a rakodási magasság
beállításakor a gomb alsó vagy felső részét
nyomta meg, az optimális küszöbmagasság
visszaállításához nyomja meg kétszer
egymás után a kapcsoló ellentétes oldalát.
