CITROEN JUMPER MULTISPACE 2013 Návod na použitie (in Slovak)

79
Sedadlá

ERGONÓMIA a KOMFOR
T
3

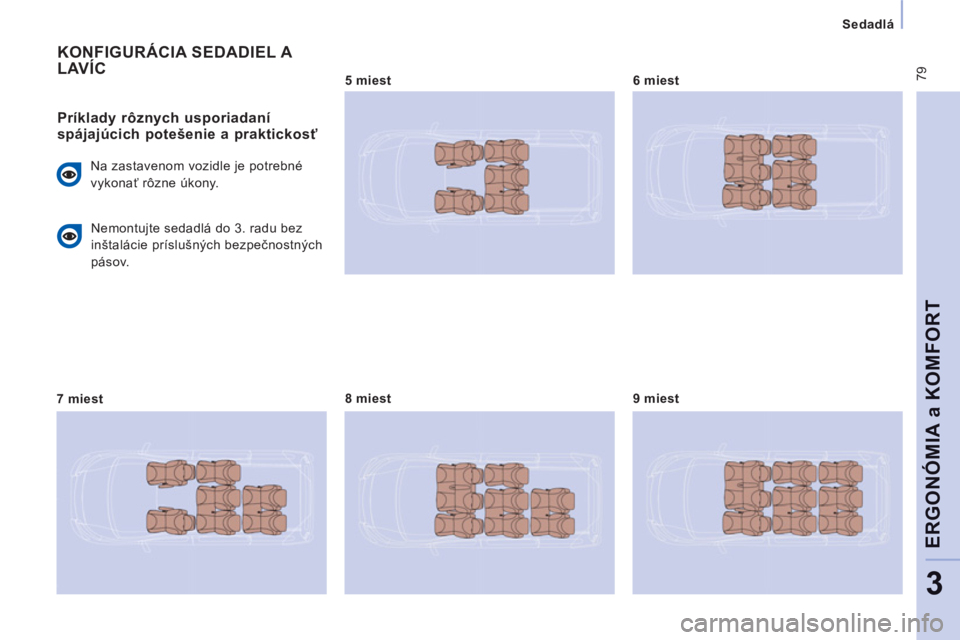

KONFIGURÁCIA SEDADIEL A LAV ÍC


Príklady rôznych usporiadaní
spájajúcich potešenie a praktickosť
Na zastavenom vozidle je potrebné
vykonať rôzne úkony.

7 miest
8 miest
9 miest

5 miest
6 miest
Nemontujte sedadlá do 3. radu bez
inštalácie príslušných bezpečnostných
pásov.

80

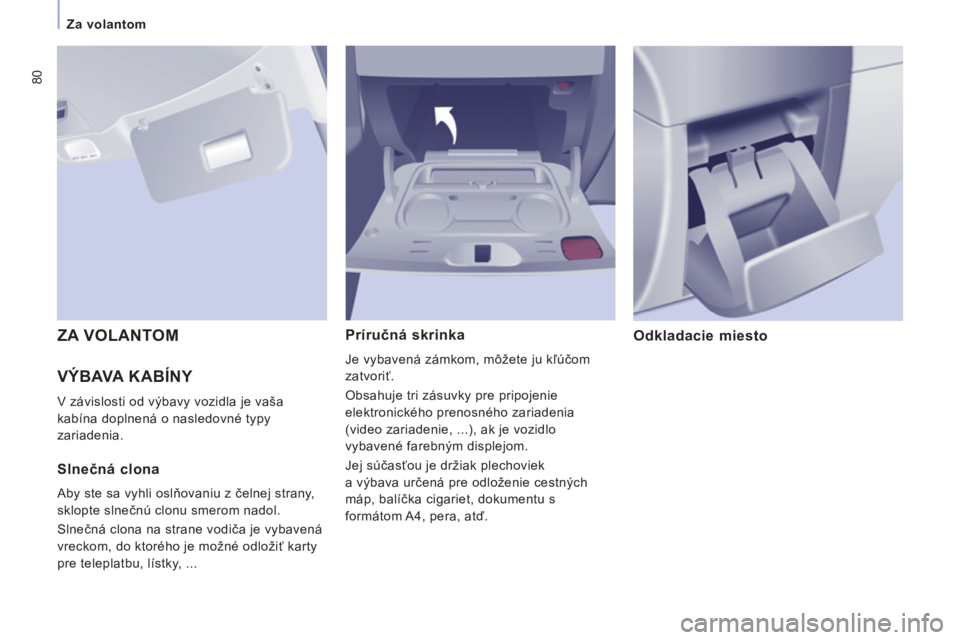

Za volantom

VÝBAVA KABÍNY

V závislosti od výbavy vozidla je vaša
kabína doplnená o nasledovné typy
zariadenia.
Príručná skrinka

Je vybavená zámkom, môžete ju kľúčom
zatvoriť.
Obsahuje tri zásuvky pre pripojenie
elektronického prenosného zariadenia
(video zariadenie, ...), ak je vozidlo
vybavené farebným displejom.
Jej súčasťou je držiak plechoviek
a výbava určená pre odloženie cestných
máp, balíčka cigariet, dokumentu s
formátom A4, pera, atď.


Odkladacie miesto
ZA VOLANTOM


Slnečná clona

Aby ste sa vyhli oslňovaniu z čelnej strany,
sklopte slnečnú clonu smerom nadol.
Slnečná clona na strane vodiča je vybavená
vreckom, do ktorého je možné odložiť karty
pre teleplatbu, lístky, ...

Za volantom

ERGONÓMIA a KOMFOR
T
3

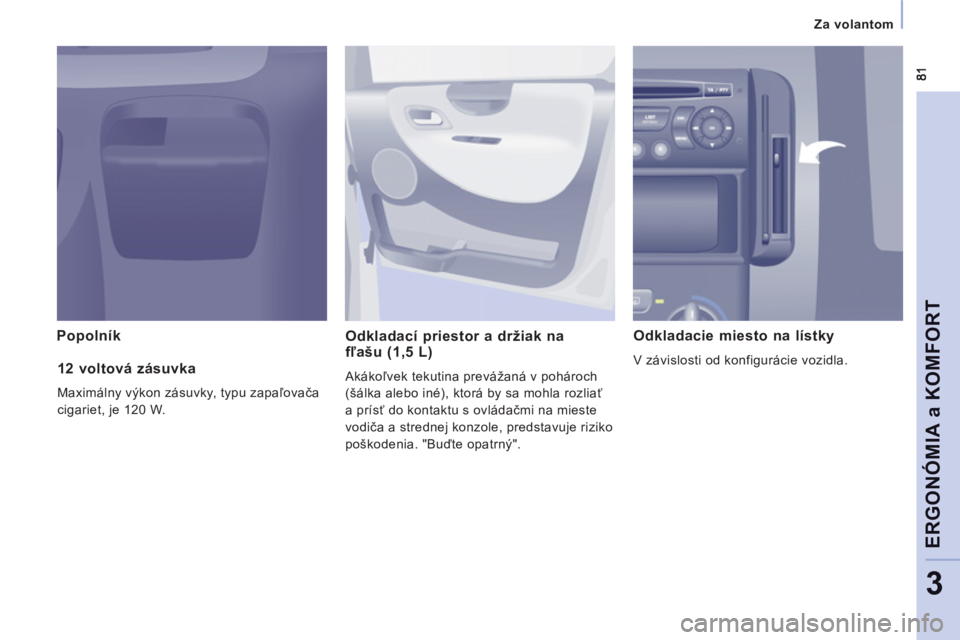

Popolník
Odkladací priestor a držiak na
fľašu (1,5 L)

Akákoľvek tekutina prevážaná v pohároch
(šálka alebo iné), ktorá by sa mohla rozliať
a prísť do kontaktu s ovládačmi na mieste
vodiča a strednej konzole, predstavuje riziko
poškodenia. "Buďte opatrný".


Odkladacie miesto na lístky

V závislosti od konfigurácie vozidla.

12 voltová zásuvka

Maximálny výkon zásuvky, typu zapaľovača
cigariet, je 120 W.

82


Za volantom

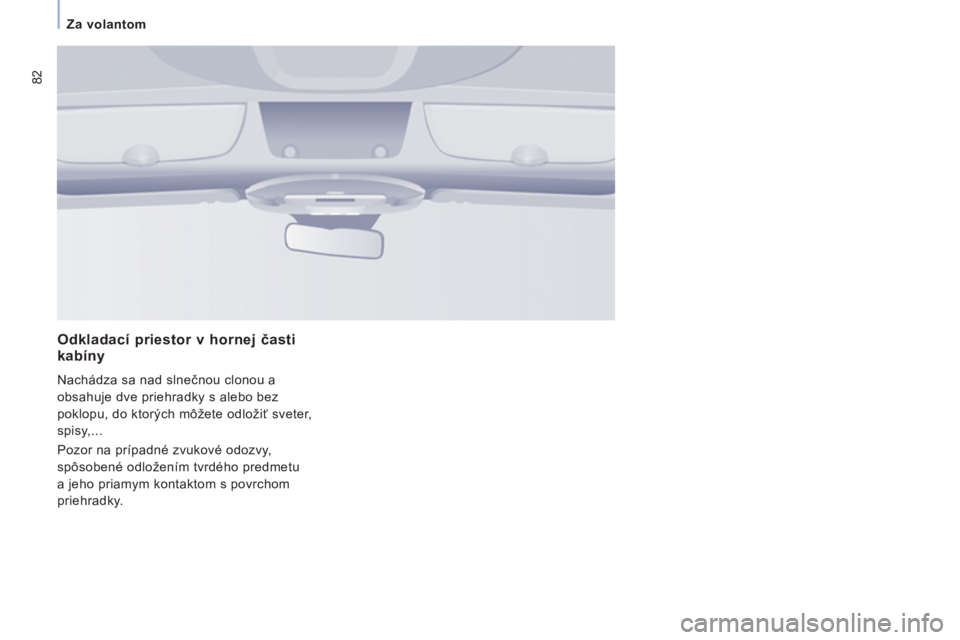

Odkladací priestor v hornej časti kabíny

Nachádza sa nad slnečnou clonou a
obsahuje dve priehradky s alebo bez
poklopu, do ktorých môžete odložiť sveter,
spisy,...
Pozor na prípadné zvukové odozvy,
spôsobené odložením tvrdého predmetu
a jeho priamym kontaktom s povrchom
priehradky.

83
Za volantom

ERGONÓMIA a KOMFOR
T
3

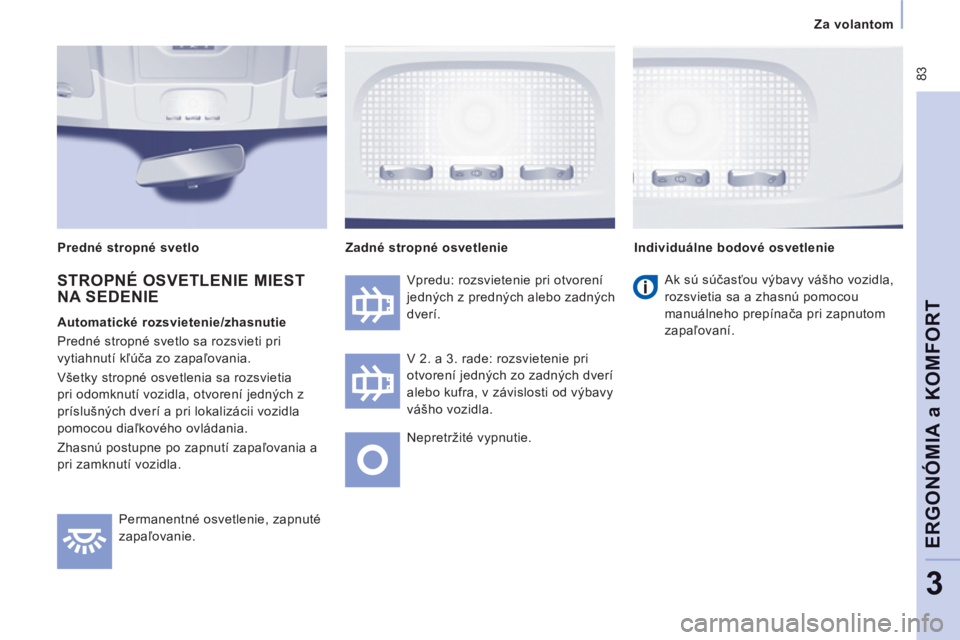

Permanentné osvetlenie, zapnuté
za
paľovanie. V
predu: rozsvietenie pri otvorení
jedných z predných alebo zadných
dverí.
V
2. a 3. rade: rozsvietenie pri
otvorení jedných zo zadných dverí
alebo ku
fra, v závislosti od výbavy
vášho vozidla.
Nepretržité v
ypnutie.
Individuálne bodové osvetlenie Zadné stro
pné osvetlenie
Ak sú súčasťou v
ýbavy vášho vozidla,
rozsvietia sa a zhasnú
pomocou
manuálneho prepínača pri zapnutom
zapaľovaní.
STROPNÉ OSVETLENIE MIEST
NA SEDENIE


Automatické rozsvietenie/zhasnutie
Predn
é stropné svetlo sa rozsvieti pri
v
ytiahnutí kľúča zo zapaľovania.
Všetk
y stropné osvetlenia sa rozsvietia
pri odomknutí vozidla, otvorení jedných z
príslušných dverí a pri lokalizácii vozidla
pomocou diaľkového ovládania.
Zhasnú
postupne po zapnutí zapaľovania a
pri zamknutí vozidla.
Predné stro
pné svetlo

84


Za volantom

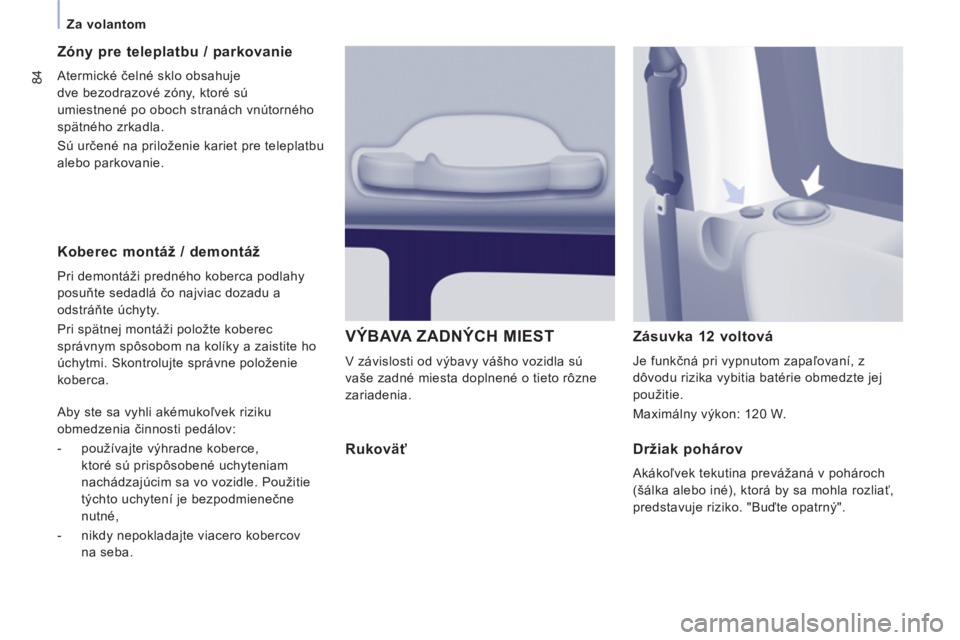

Koberec montáž / demontáž

Pri demontáži predného koberca podlahy
posuňte sedadl

Za volantom

ERGONÓMIA a KOMFOR
T
3

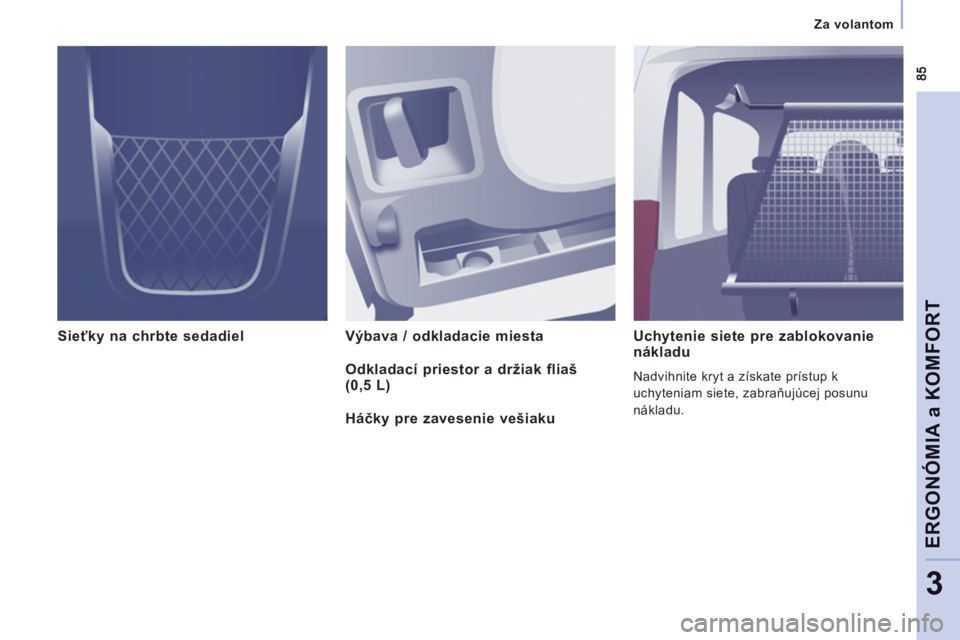

Sieťky na chrbte sedadiel Výbava / odkladacie miesta Uchytenie siete pre zablokovanie
nákladu
Nadvihnite kryt a získate prístup k
uchyteniam siete, zabraňujúcej posunu
nákladu. Odkladací priestor a držiak fliaš(0,5 L)
Háčk
y pre zavesenie vešiaku

Za volantom

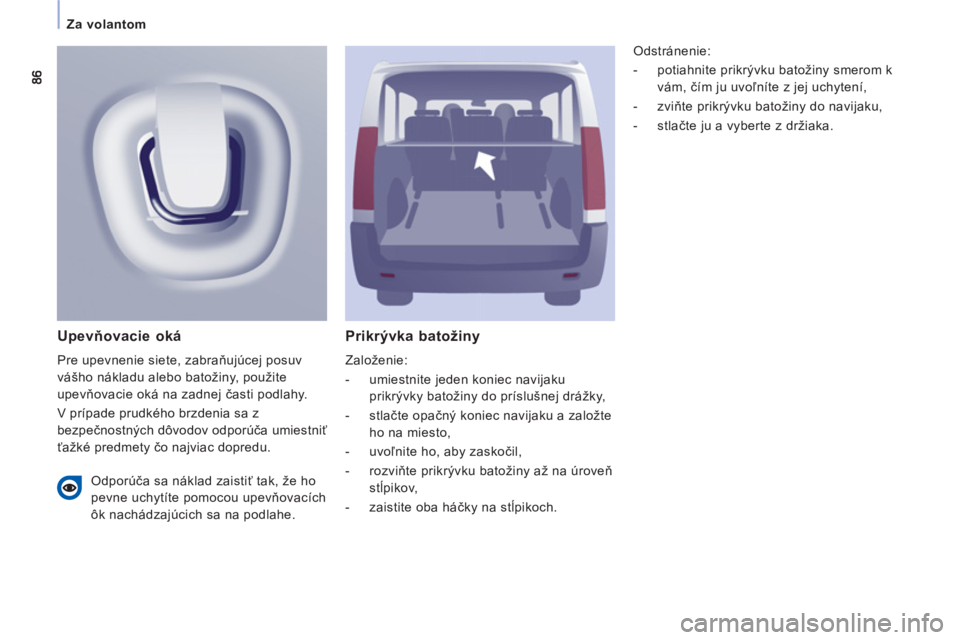

Prikrývka batožiny

Založenie:


- umiestnite jeden koniec navijaku
prikrývky batožiny do príslušnej drážky,

- stlačte opačný koniec navijaku a založte
ho na miesto,

- uvoľnite ho, aby zaskočil,

- rozviňte prikrývku batožiny až na úroveň
stĺpikov,

- zaistite oba háčky na stĺpikoch.


Upevňovacie oká

Pre upevnenie siete, zabraňujúcej posuv
vášho nákladu alebo batožiny, použite
upevňovacie oká na zadnej časti podlahy.
V prípade prudkého brzdenia sa z
bezpečnostných dôvodov odporúča umiestniť
ťažké predmety čo najviac dopredu. Odstránenie:


- potiahnite prikrývku batožiny smerom k
vám, čím ju uvoľníte z jej uchytení,

- zviňte prikrývku batožiny do navijaku,

- stlačte ju a vyberte z držiaka.


Odporúča sa náklad zaistiť tak, že ho
pevne uchytíte pomocou upevňovacích
ôk nachádzajúcich sa na podlahe.

87

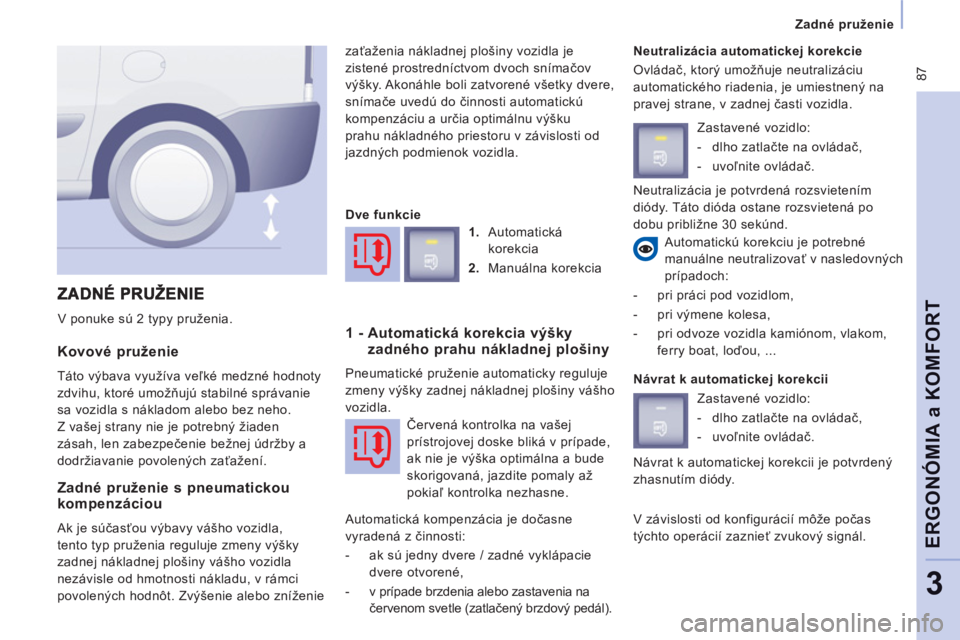

Zadné pruženie
ERGONÓMIA a KOMFOR
T
3


Kovové pruženie

Táto výbava využíva veľké medzné hodnoty
zdvihu, ktoré umožňujú stabilné správanie
sa vozidla s nákladom alebo bez neho.
Z vašej strany nie je potrebný žiaden
zásah, len zabezpečenie bežnej údržby a
dodržiavanie povolených zaťažení. zaťaženia nákladnej plošiny vozidla je
zistené prostredníctvom dvoch snímačov
výšky. Akonáhle boli zatvorené všetky dvere,
snímače uvedú do činnosti automatickú
kompenzáciu a určia optimálnu výšku
prahu nákladného priestoru v závislosti od
jazdných podmienok vozidla.
Neutralizácia automatickej korekcie
Ovládač, ktorý umožňuje neutralizáciu
automatického riadenia, je umiestnený na
pravej strane, v zadnej časti vozidla.

V ponuke sú 2 typy pruženia.
Automatickú korekciu je potrebné
manuálne neutralizovať v nasledovných
prípadoch:


- pri práci pod vozidlom,

- pri výmene kolesa,

- pri odvoze vozidla kamiónom, vlakom,
ferry boat, loďou, ...



Zadné pruženie s pneumatickoukompenzáciou

Ak je súčasťou výbavy vášho vozidla,
tento typ pruženia reguluje zmeny výšky
zadnej nákladnej plošiny vášho vozidla
nezávisle od hmotnosti nákladu, v rámci
povolených hodnôt. Zvýšenie alebo zníženie
Dve funkcie


1.
Automatická
korekcia

2.
Manuálna korekcia


1 - Automatická korekcia výšky
zadného prahu nákladnej plošiny
Pneumatické pruženie automaticky reguluje
zmeny výšky zadnej nákladnej plošiny vášho
vozidla.
Automatická kompenzácia je dočasne
vyradená z činnosti:


- ak sú jedny dvere / zadné vyklápacie
dvere otvorené,

- v prípade brzdenia alebo zastavenia na
červenom svetle (zatlačený brzdový pedál). Zastavené vozidlo:


- dlho zatlačte na ovládač,

- uvoľnite ovládač.

Návrat k automatickej korekcii
Zastavené vozidlo:


- dlho zatlačte na ovládač,

- uvoľnite ovládač.
V závislosti od konfigurácií môže počas
týchto operácií zaznieť zvukový signál.
Červená kontrolka na vašej
prístrojovej doske bliká v prípade,
ak nie je výška optimálna a bude
skorigovaná, jazdite pomaly až
pokiaľ kontrolka nezhasne. Návrat k automatickej korekcii je potvrdený
zhasnutím diódy. Neutralizácia je potvrdená rozsvietením
diódy. Táto dióda ostane rozsvietená po
dobu približne 30 sekúnd.

88

Zadné pruženie

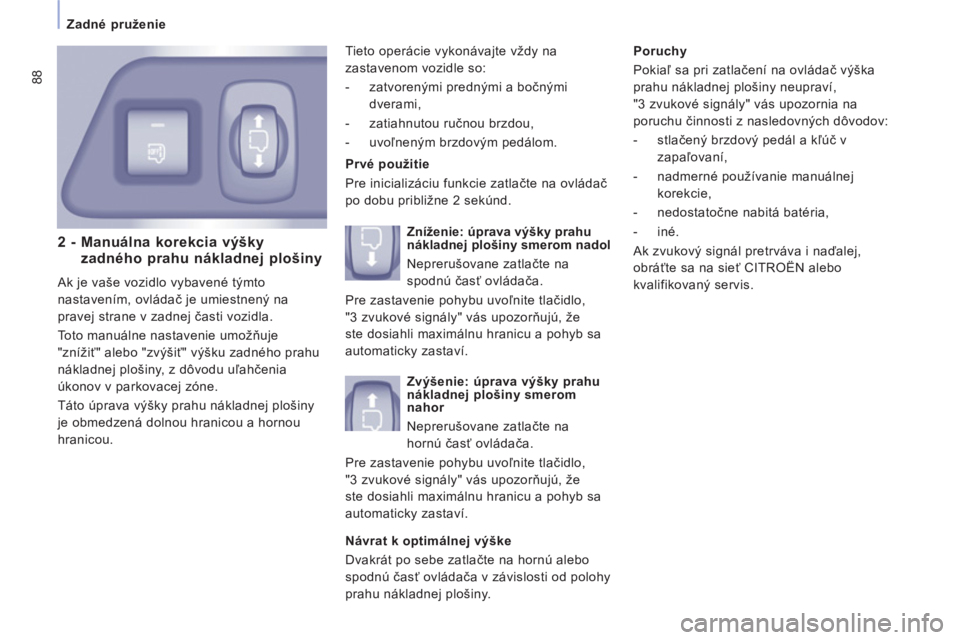

2 - Manuálna korekcia výškyzadného prahu nákladnej plošiny

Ak je vaše vozidlo vybavené týmto
nastavením, ovládač je umiestnený na
pravej strane v zadnej časti vozidla.
Toto manuálne nastavenie umožňuje
"znížiť" alebo "zvýšiť" výšku zadného prahu
nákladnej plošiny, z dôvodu uľahčenia
úkonov v parkovacej zóne.
Táto úprava výšky prahu nákladnej plošiny
je obmedzená dolnou hranicou a hornou
hranicou.
Prvé použitie
Pre inicializáciu funkcie zatlačte na ovládač
po dobu približne 2 sekúnd.
Poruchy
Pokiaľ sa pri zatlačení na ovládač výška
prahu nákladnej plošiny neupraví,
"3 zvukové signály" vás upozornia na
poruchu činnosti z nasledovných dôvodov:


- stlačený brzdový pedál a kľúč v
zapaľovaní,

- nadmerné používanie manuálnej
korekcie,

- nedostatočne nabitá batéria,

- iné.
Ak zvukový signál pretrváva i naďalej,
obráťte sa na sieť CITROËN alebo
kvalifikovaný servis. Tieto operácie vykonávajte vždy na
zastavenom vozidle so:


- zatvorenými prednými a bočnými
dverami,

- zatiahnutou ručnou brzdou,

- uvo
ľneným brzdovým pedálom.

Zníženie: úprava výšky prahu
nákladnej plošiny smerom nadol
Neprerušovane zatlačte na
spodnú časť ovládača.
Pre zastavenie pohybu uvoľnite tlačidlo,
"3 zvukové signály" vás upozorňujú, že
ste dosiahli maximálnu hranicu a pohyb sa
automaticky zastaví.

Zvýšenie: úprava výšky prahu
nákladnej plošiny smerom
nahor
Neprerušovane zatlačte na
hornú časť ovládača.
Pre zastavenie pohybu uvoľnite tlačidlo,
"3 zvukové signály" vás upozorňujú, že
ste dosiahli maximálnu hranicu a pohyb sa
automaticky zastaví.

Návrat k optimálnej výške
Dvakrát po sebe zatlačte na hornú alebo
spodnú časť ovládača v závislosti od polohy
prahu nákladnej plošiny.
