CITROEN JUMPER SPACETOURER 2017 InstruksjonsbØker (in Norwegian)

269
Spacetourer-VP_no_Chap07_info-pratiques_ed01-2016

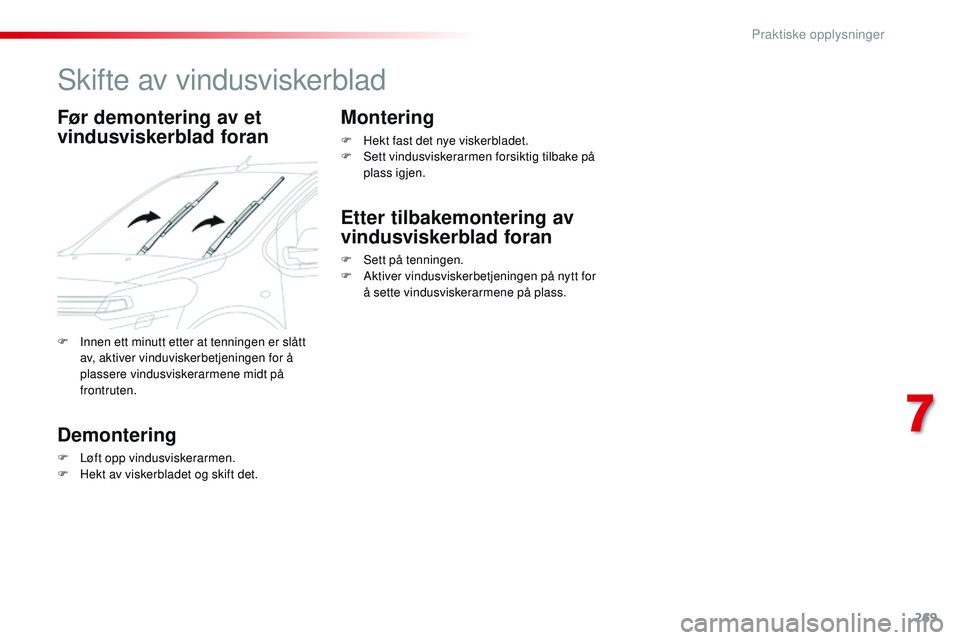

Skifte av vindusviskerblad
Før demontering av et
vindusviskerblad foran
Demontering
F Løft opp vindusviskerarmen.
F H ekt av viskerbladet og skift det.
Montering
F Hekt fast det nye viskerbladet.
F S ett vindusviskerarmen forsiktig tilbake på
plass igjen.
Etter tilbakemontering av
vindusviskerblad foran
F Sett på tenningen.
F A ktiver vindusviskerbetjeningen på nytt for
å sette vindusviskerarmene på plass.
F

I

nnen ett minutt etter at tenningen er slått
av, aktiver vinduviskerbetjeningen for å
plassere vindusviskerarmene midt på
frontruten.
7
Praktiske opplysninger

270
Spacetourer-VP_no_Chap07_info-pratiques_ed01-2016

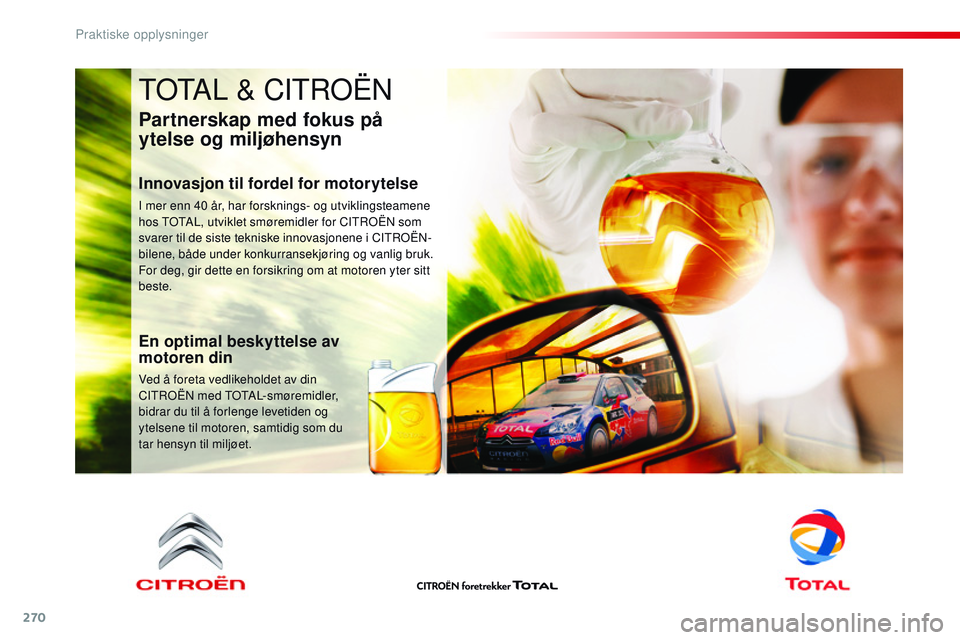

TOTAL & CITROËN
Partnerskap med fokus på
ytelse og miljøhensyn
Innovasjon til fordel for motorytelse
I mer enn 40 år, har forsknings- og utviklingsteamene
hos TOTAL, utviklet smøremidler for CITROËN som
svarer til de siste tekniske innovasjonene i CITROËN-
bilene, både under konkurransekjøring og vanlig bruk.
For deg, gir dette en forsikring om at motoren yter sitt
beste.
En optimal beskyttelse av
motoren din
Ved å foreta vedlikeholdet av din
CITROËN med TOTAL-smøremidler,
bidrar du til å forlenge levetiden og
ytelsene til motoren, samtidig som du
tar hensyn til miljøet.
Praktiske opplysninger

271
Spacetourer-VP_no_Chap07_info-pratiques_ed01-2016

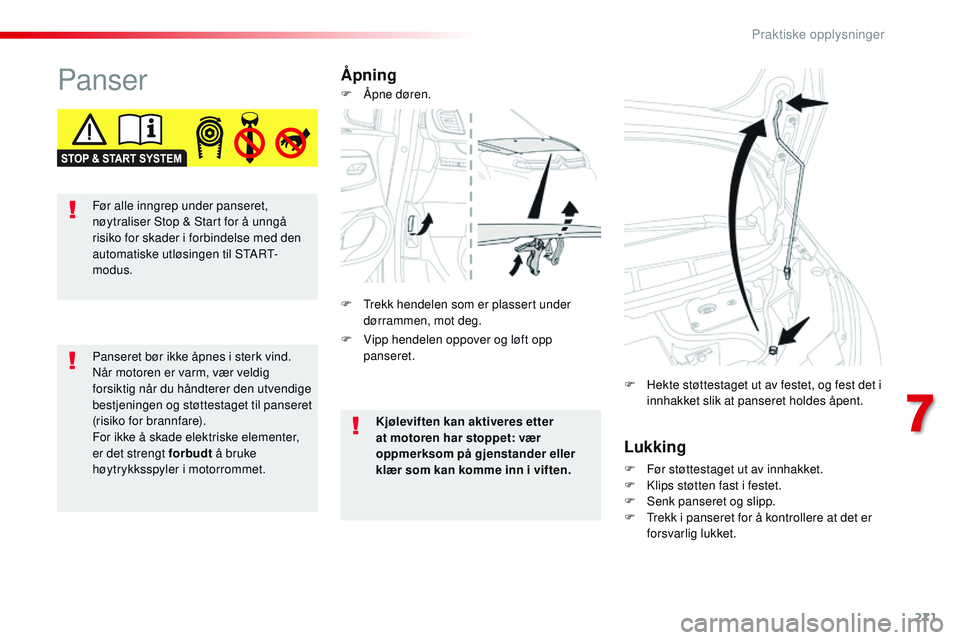

PanserÅpningLukking
F Før støttestaget ut av innhakket.
F K lips støtten fast i festet.
F

S
enk panseret og slipp.
F

T
rekk i panseret for å kontrollere at det er
forsvarlig lukket.
F

H
ekte støttestaget ut av festet, og fest det i
innhakket slik at panseret holdes åpent.
Panseret bør ikke åpnes i sterk vind.
Når motoren er varm, vær veldig
forsiktig når du håndterer den utvendige
bestjeningen og støttestaget til panseret
(risiko for brannfare).
For ikke å skade elektriske elementer,
er det strengt forbudt
å bruke
høytrykksspyler i motorrommet. Kjøleviften kan aktiveres etter
at motoren har stoppet: vær
oppmerksom på gjenstander eller
klær som kan komme inn i viften.
F

V

ipp hendelen oppover og løft opp
panseret.
F

Å

pne døren.
F

T

rekk hendelen som er plassert under
dørrammen, mot deg.
Før alle inngrep under panseret,
nøytraliser Stop & Start for å unngå
risiko for skader i forbindelse med den
automatiske utløsingen til START-
modus.
7
Praktiske opplysninger

272
Spacetourer-VP_no_Chap07_info-pratiques_ed01-2016
* Avhengig av motorversjon.

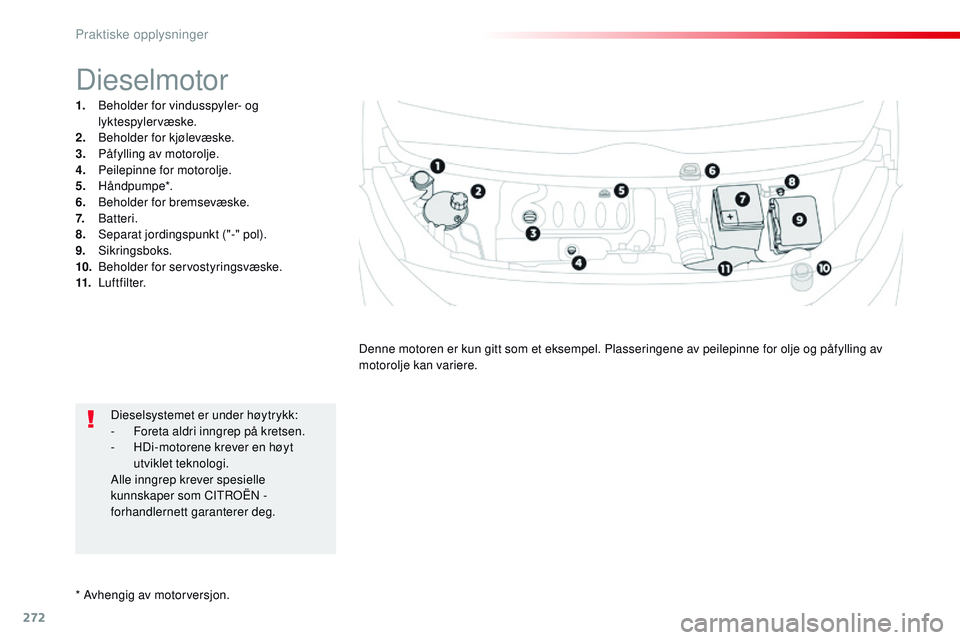

Dieselmotor
1. Beholder for vindusspyler- og lyktespylervæske.
2.
Be

holder for kjølevæske.
3.
P

åfylling av motorolje.
4.
P

eilepinne for motorolje.
5.


Håndpumpe*.
6.
B

eholder for bremsevæske.
7.


Batteri.
8.
S

eparat jordingspunkt ("-" pol).
9.


Sikringsboks.
10.
B

eholder for servostyringsvæske.
11.


Luftfilter. Denne motoren er kun gitt som et eksempel. Plasseringene av peilepinne for olje og påfylling av
motorolje kan variere.
Dieselsystemet er under høytrykk:
-

F
oreta aldri inngrep på kretsen.
-

H
Di-motorene krever en høyt
utviklet teknologi.
Alle inngrep krever spesielle
kunnskaper som CITROËN -
forhandlernett garanterer deg.
Praktiske opplysninger

273
Spacetourer-VP_no_Chap07_info-pratiques_ed01-2016

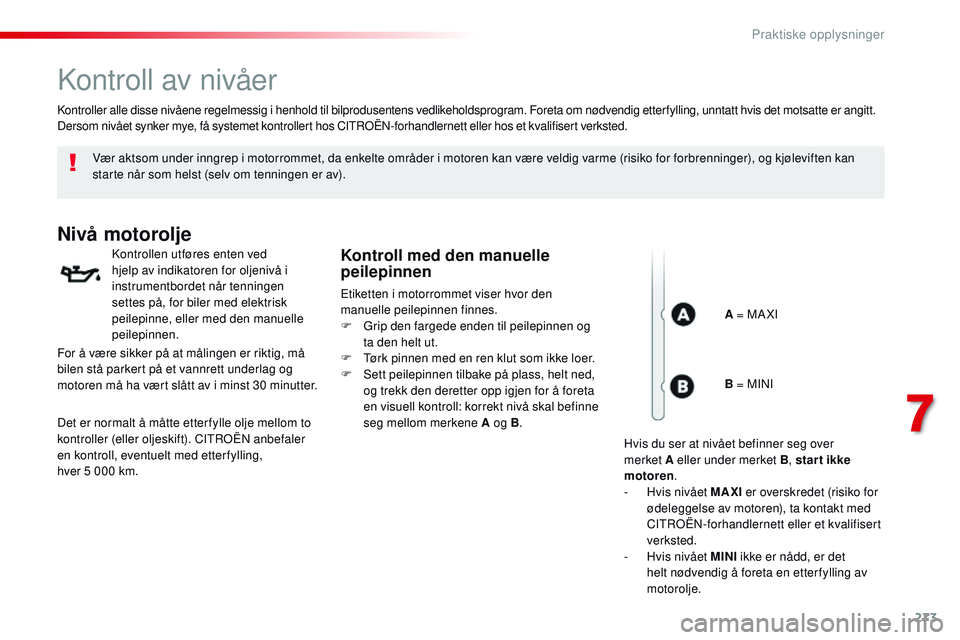

Kontroll av nivåer
Vær aktsom under inngrep i motorrommet, da enkelte områder i motoren kan være veldig varme (risiko for forbrenninger), og kjøleviften kan
starte når som helst (selv om tenningen er av).
Nivå motorolje
Kontrollen utføres enten ved
hjelp av indikatoren for oljenivå i
instrumentbordet når tenningen
settes på, for biler med elektrisk
peilepinne, eller med den manuelle
peilepinnen.Kontroll med den manuelle
peilepinnen
Etiketten i motorrommet viser hvor den
manuelle peilepinnen finnes.
F
G
rip den fargede enden til peilepinnen og
ta den helt ut.
F

T
ørk pinnen med en ren klut som ikke loer.
F

S
ett peilepinnen tilbake på plass, helt ned,
og trekk den deretter opp igjen for å foreta
en visuell kontroll: korrekt nivå skal befinne
seg mellom merkene A og B .
Kontroller alle disse nivåene regelmessig i henhold til bilprodusentens vedlikeholdsprogram. Foreta om nødvendig etter fylling, unntatt hvis det motsatte er angitt.
Dersom nivået synker mye, få systemet kontrollert hos CITROËN-forhandlernett eller hos et kvalifisert verksted.
A = MA XI
For å være sikker på at målingen er riktig, må
bilen stå parkert på et vannrett underlag og
motoren må ha vært slått av i minst 30 minutter.
Det er normalt å måtte etter fylle olje mellom to
kontroller (eller oljeskift). CITROËN anbefaler
en kontroll, eventuelt med etter fylling,
hver 5 000 km. B = MINI
Hvis du ser at nivået befinner seg over
merket


A eller under merket B, star t ikke
motoren .
-

H
vis nivået MAXI er overskredet (risiko for
ødeleggelse av motoren), ta kontakt med
CITROËN-forhandlernett eller et kvalifisert
verksted.
-

H
vis nivået MINI ikke er nådd, er det
helt nødvendig å foreta en etter fylling av
motorolje.
7
Praktiske opplysninger

274
Spacetourer-VP_no_Chap07_info-pratiques_ed01-2016

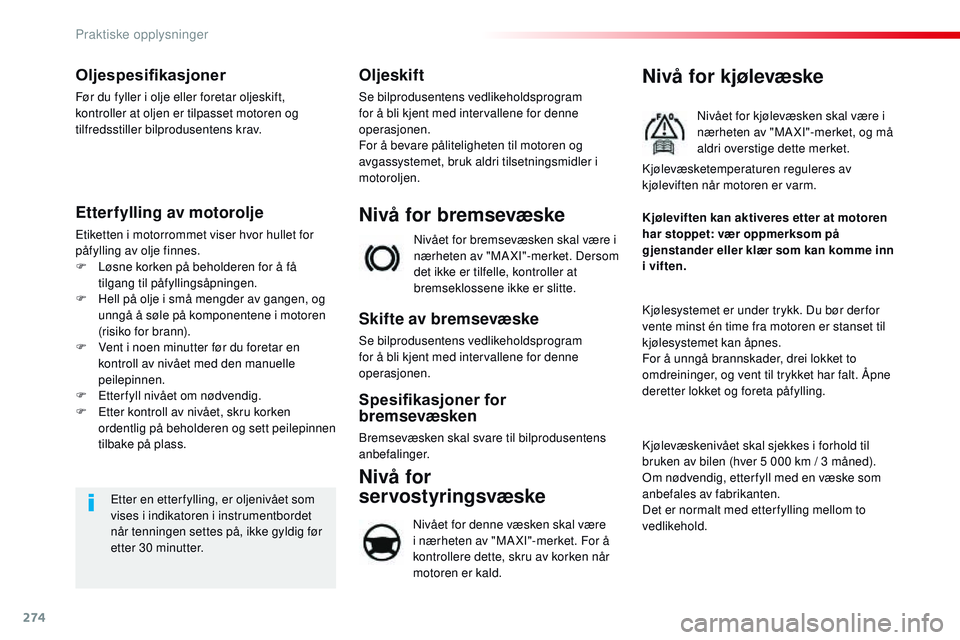

Oljespesifikasjoner
Før du fyller i olje eller foretar oljeskift,
kontroller at oljen er tilpasset motoren og
tilfredsstiller bilprodusentens krav.
Etterfylling av motorolje
Etiketten i motorrommet viser hvor hullet for
påfylling av olje finnes.
F
L
øsne korken på beholderen for å få
tilgang til påfyllingsåpningen.
F

H
ell på olje i små mengder av gangen, og
unngå å søle på komponentene i motoren
(risiko for brann).
F

V
ent i noen minutter før du foretar en
kontroll av nivået med den manuelle
peilepinnen.
F

E
tterfyll nivået om nødvendig.
F

E
tter kontroll av nivået, skru korken
ordentlig på beholderen og sett peilepinnen
tilbake på plass.
Etter en etterfylling, er oljenivået som
vises i indikatoren i instrumentbordet
når tenningen settes på, ikke gyldig før
etter 30 minutter.
Oljeskift
Se bilprodusentens vedlikeholdsprogram
for å bli kjent med intervallene for denne
operasjonen.
For å bevare påliteligheten til motoren og
avgassystemet, bruk aldri tilsetningsmidler i
motoroljen.
Nivået for bremsevæsken skal være i
nærheten av "MAXI"-merket. Dersom
det ikke er tilfelle, kontroller at
bremseklossene ikke er slitte.
Nivå for bremsevæske
Skifte av bremsevæske
Se bilprodusentens vedlikeholdsprogram
for å bli kjent med intervallene for denne
operasjonen.
Spesifikasjoner for
bremsevæsken
Bremsevæsken skal svare til bilprodusentens
anbefalinger.
Nivå for kjølevæske
Nivået for kjølevæsken skal være i
nærheten av "MA XI"-merket, og må
aldri overstige dette merket.
Kjølesystemet er under trykk. Du bør der for
vente minst én time fra motoren er stanset til
kjølesystemet kan åpnes.
For å unngå brannskader, drei lokket to
omdreininger, og vent til trykket har falt. Åpne
deretter lokket og foreta påfylling. Kjøleviften kan aktiveres etter at motoren
har stoppet: vær oppmerksom på
gjenstander eller klær som kan komme inn
i viften. Kjølevæsketemperaturen reguleres av
kjøleviften når motoren er varm.
Kjølevæskenivået skal sjekkes i forhold til
bruken av bilen (hver 5 000 km / 3 måned).
Om nødvendig, etter fyll med en væske som
anbefales av fabrikanten.
Det er normalt med etter fylling mellom to
vedlikehold.
Nivå for
servostyringsvæske
Nivået for denne væsken skal være
i nærheten av "MA XI"-merket. For å
kontrollere dette, skru av korken når
motoren er kald.
Praktiske opplysninger

275
Spacetourer-VP_no_Chap07_info-pratiques_ed01-2016

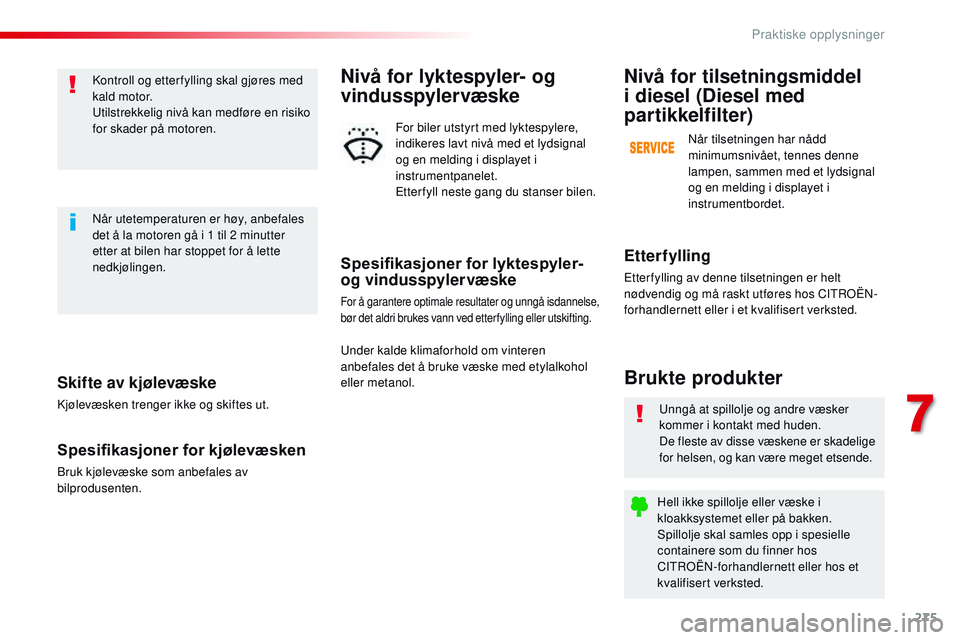

Skifte av kjølevæske
Kjølevæsken trenger ikke og skiftes ut.
Spesifikasjoner for kjølevæsken
Bruk kjølevæske som anbefales av
bilprodusenten.Kontroll og etter fylling skal gjøres med
kald motor.
Utilstrekkelig nivå kan medføre en risiko
for skader på motoren.
Når utetemperaturen er høy, anbefales
det å la motoren gå i 1 til 2 minutter
etter at bilen har stoppet for å lette
nedkjølingen.
Unngå at spillolje og andre væsker
kommer i kontakt med huden.
De fleste av disse væskene er skadelige
for helsen, og kan være meget etsende.
Hell ikke spillolje eller væske i
kloakksystemet eller på bakken.
Spillolje skal samles opp i spesielle
containere som du finner hos
CITROËN-forhandlernett eller hos et
kvalifisert verksted.
Brukte produkter
Etterfylling
Etterfylling av denne tilsetningen er helt
nødvendig og må raskt utføres hos CITROËN-
forhandlernett eller i et kvalifisert verksted.
Nivå for tilsetningsmiddel
i diesel (Diesel med
partikkelfilter)
Når tilsetningen har nådd
minimumsnivået, tennes denne
lampen, sammen med et lydsignal
og en melding i displayet i
instrumentbordet.
Spesifikasjoner for lyktespyler-
og vindusspylervæske
For å garantere optimale resultater og unngå isdannelse,
bør det aldri brukes vann ved etter fylling eller utskifting.
Nivå for lyktespyler- og
vindusspyler væske
For biler utstyrt med lyktespylere,
indikeres lavt nivå med et lydsignal
og en melding i displayet i
instrumentpanelet.
Etterfyll neste gang du stanser bilen.
Under kalde klimaforhold om vinteren
anbefales det å bruke væske med etylalkohol
eller metanol.
7
Praktiske opplysninger

276
Spacetourer-VP_no_Chap07_info-pratiques_ed01-2016

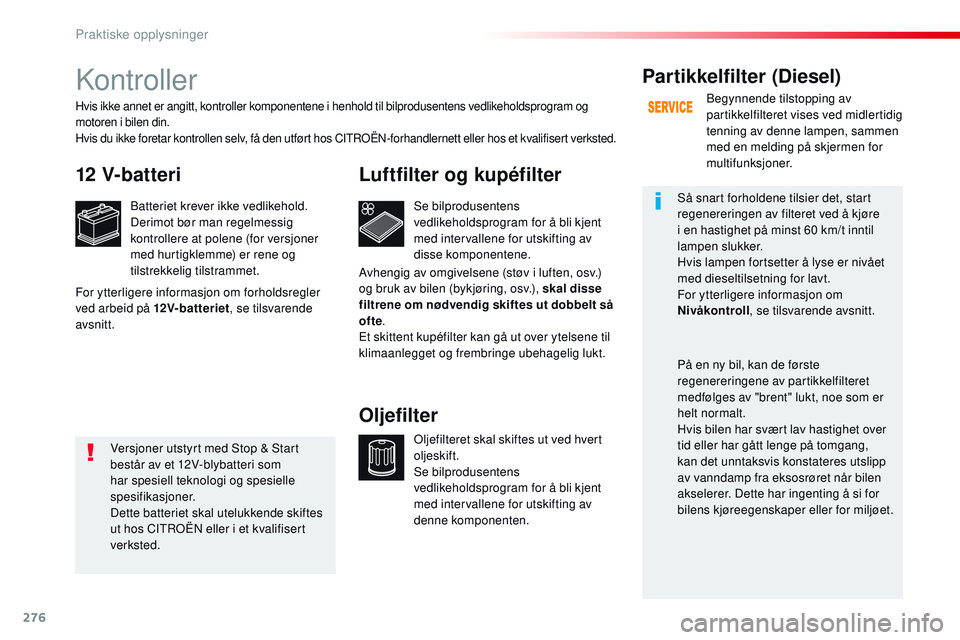

Kontroller
12 V-batteri
Batteriet krever ikke vedlikehold.
Derimot bør man regelmessig
kontrollere at polene (for versjoner
med hurtigklemme) er rene og
tilstrekkelig tilstrammet.Se bilprodusentens
vedlikeholdsprogram for å bli kjent
med intervallene for utskifting av
disse komponentene.
Luftfilter og kupéfilter
Oljefilteret skal skiftes ut ved hvert
oljeskift.
Se bilprodusentens
vedlikeholdsprogram for å bli kjent
med intervallene for utskifting av
denne komponenten.
OljefilterPar tikkelfilter (Diesel)
Begynnende tilstopping av
partikkelfilteret vises ved midlertidig
tenning av denne lampen, sammen
med en melding på skjermen for
multifunksjoner.
Så snart forholdene tilsier det, start
regenereringen av filteret ved å kjøre
i en hastighet på minst 60 km/t inntil
lampen slukker.
Hvis lampen fortsetter å lyse er nivået
med dieseltilsetning for lavt.
For ytterligere informasjon om
Nivåkontroll , se tilsvarende avsnitt.
På en ny bil, kan de første
regenereringene av partikkelfilteret
medfølges av "brent" lukt, noe som er
helt normalt.
Hvis bilen har svært lav hastighet over
tid eller har gått lenge på tomgang,
kan det unntaksvis konstateres utslipp
av vanndamp fra eksosrøret når bilen
akselerer. Dette har ingenting å si for
bilens kjøreegenskaper eller for miljøet.Hvis ikke annet er angitt, kontroller komponentene i henhold til bilprodusentens vedlikeholdsprogram og
motoren i bilen din.
Hvis du ikke foretar kontrollen selv, få den utført hos CITROËN-forhandlernett eller hos et kvalifisert verksted.
For ytterligere informasjon om forholdsregler
ved arbeid på 12V-batteriet , se tilsvarende
avsnitt. Avhengig av omgivelsene (støv i luften, osv.)
og bruk av bilen (bykjøring, osv.), skal disse
filtrene om nødvendig skiftes ut dobbelt så
ofte
.
Et skittent kupéfilter kan gå ut over ytelsene til
klimaanlegget og frembringe ubehagelig lukt.
Versjoner utstyrt med Stop & Start
består av et 12V-blybatteri som
har spesiell teknologi og spesielle
spesifikasjoner.
Dette batteriet skal utelukkende skiftes
ut hos CITROËN eller i et kvalifisert
verksted.
Praktiske opplysninger

277
Spacetourer-VP_no_Chap07_info-pratiques_ed01-2016

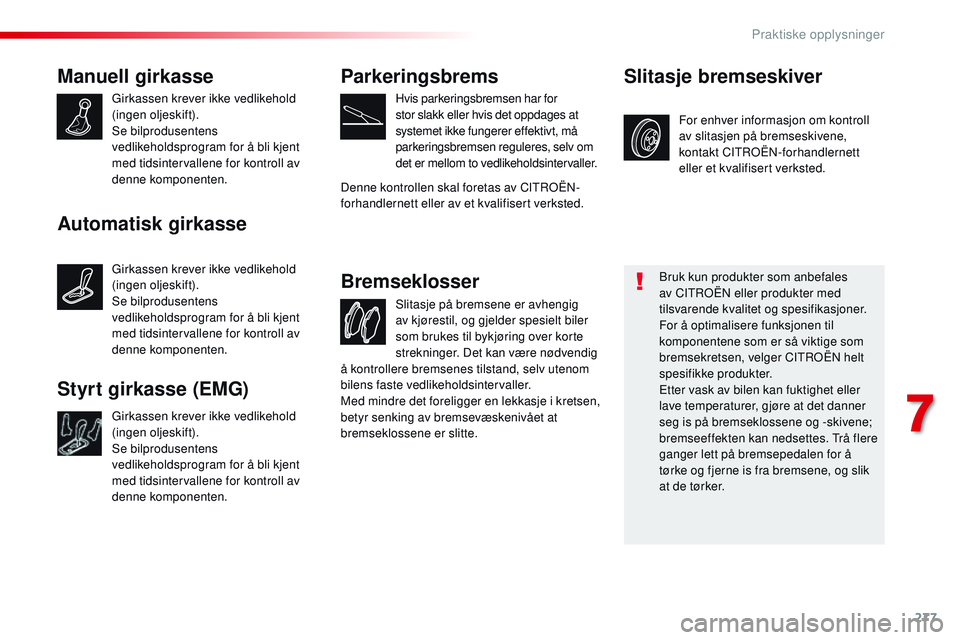

Manuell girkasse
Girkassen krever ikke vedlikehold
(ingen oljeskift).
Se bilprodusentens
vedlikeholdsprogram for å bli kjent
med tidsintervallene for kontroll av
denne komponenten.Slitasje på bremsene er avhengig
av kjørestil, og gjelder spesielt biler
som brukes til bykjøring over korte
strekninger. Det kan være nødvendig
Bremseklosser
For enhver informasjon om kontroll
av slitasjen på bremseskivene,
kontakt CITROËN-forhandlernett
eller et kvalifisert verksted.
Slitasje bremseskiver
Bruk kun produkter som anbefales
av CITROËN eller produkter med
tilsvarende kvalitet og spesifikasjoner.
For å optimalisere funksjonen til
komponentene som er så viktige som
bremsekretsen, velger CITROËN helt
spesifikke produkter.
Etter vask av bilen kan fuktighet eller
lave temperaturer, gjøre at det danner
seg is på bremseklossene og -skivene;
bremseeffekten kan nedsettes. Trå flere
ganger lett på bremsepedalen for å
tørke og fjerne is fra bremsene, og slik
at de tørker.
Parkeringsbrems
Hvis parkeringsbremsen har for
stor slakk eller hvis det oppdages at
systemet ikke fungerer effektivt, må
parkeringsbremsen reguleres, selv om
det er mellom to vedlikeholdsintervaller.
Denne kontrollen skal foretas av CITROËN-
forhandlernett eller av et kvalifisert verksted.
å kontrollere bremsenes tilstand, selv utenom
bilens faste vedlikeholdsintervaller.
Med mindre det foreligger en lekkasje i kretsen,
betyr senking av bremsevæskenivået at
bremseklossene er slitte.
Automatisk girkasse
Girkassen krever ikke vedlikehold
(ingen oljeskift).
Se bilprodusentens
vedlikeholdsprogram for å bli kjent
med tidsintervallene for kontroll av
denne komponenten.
Styrt girkasse (EMG)
Girkassen krever ikke vedlikehold
(ingen oljeskift).
Se bilprodusentens
vedlikeholdsprogram for å bli kjent
med tidsintervallene for kontroll av
denne komponenten.
7
Praktiske opplysninger

278
Spacetourer-VP_no_Chap07_info-pratiques_ed01-2016

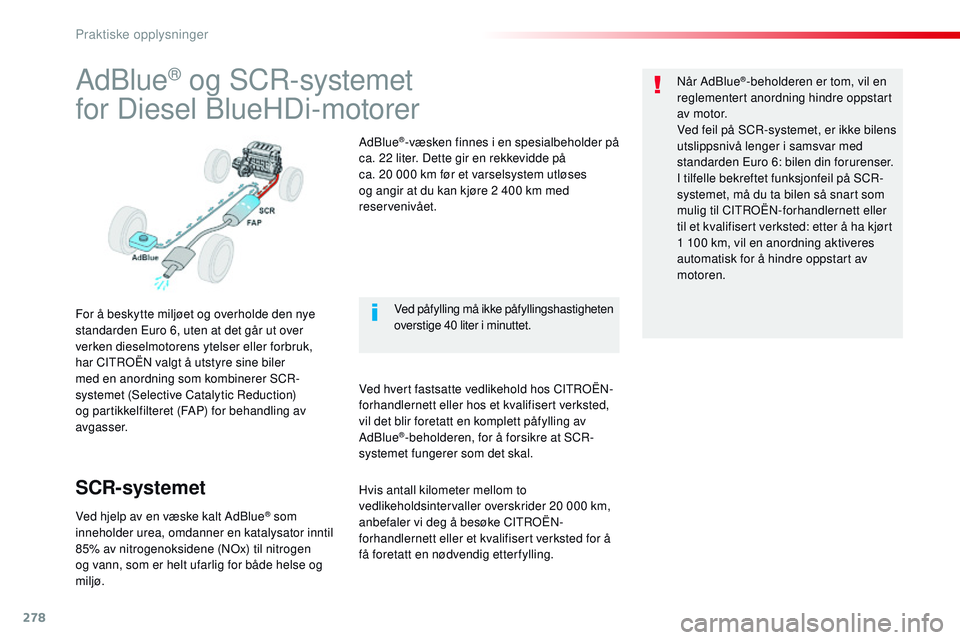

AdBlue® og SCR-systemet
for Diesel BlueHDi-motorer
For å beskytte miljøet og overholde den nye
standarden Euro 6, uten at det går ut over
verken dieselmotorens ytelser eller forbruk,
har CITROËN valgt å utstyre sine biler
med en anordning som kombinerer SCR-
systemet (Selective Catalytic Reduction)
og partikkelfilteret (FAP) for behandling av
avgasser.
SCR-systemet
Ved hjelp av en væske kalt AdBlue® som
inneholder urea, omdanner en katalysator inntil
85% av nitrogenoksidene (NOx) til nitrogen
og vann, som er helt ufarlig for både helse og
miljø. AdBlue
®-væsken finnes i en spesialbeholder på
ca. 22 liter. Dette gir en rekkevidde på
ca. 20 000 km før et varselsystem utløses
og angir at du kan kjøre 2 400 km med
reservenivået.
Ved hvert fastsatte vedlikehold hos CITROËN-
forhandlernett eller hos et kvalifisert verksted,
vil det blir foretatt en komplett påfylling av
AdBlue
®-beholderen, for å forsikre at SCR-
systemet fungerer som det skal. Når AdBlue
®-beholderen er tom, vil en
reglementert anordning hindre oppstart
av motor.
Ved feil på SCR-systemet, er ikke bilens
utslippsnivå lenger i samsvar med
standarden Euro 6: bilen din forurenser.
I tilfelle bekreftet funksjonfeil på SCR-
systemet, må du ta bilen så snart som
mulig til CITROËN-forhandlernett eller
til et kvalifisert verksted: etter å ha kjørt
1 100 km, vil en anordning aktiveres
automatisk for å hindre oppstart av
motoren.
Ved påfylling må ikke påfyllingshastigheten
overstige 40 liter i minuttet.
Hvis antall kilometer mellom to
vedlikeholdsintervaller overskrider 20 000

km,
anbefaler vi deg å besøke CITROËN-
forhandlernett eller et kvalifisert verksted for å
få foretatt en nødvendig etterfylling.
Praktiske opplysninger
