CITROEN JUMPER SPACETOURER 2017 Kezelési útmutató (in Hungarian)

249
Spacetourer-VP_hu_Chap06_conduite_ed01-2016

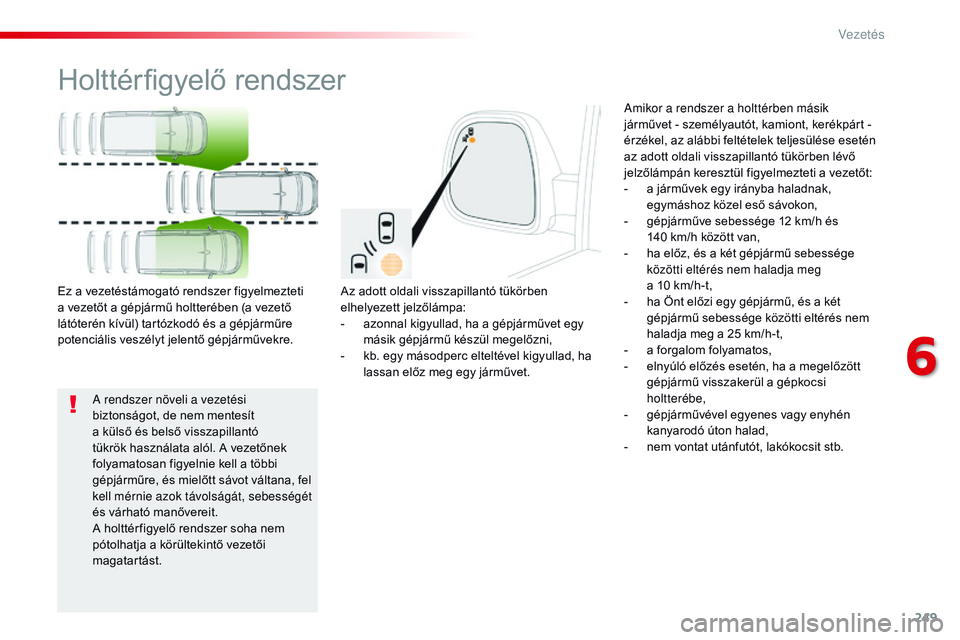

Holttérfigyelő rendszer
Az adott oldali visszapillantó tükörben
elhelyezett jelzőlámpa:
-
a
zonnal kigyullad, ha a gépjárművet egy
másik gépjármű készül megelőzni,
-

k
b. egy másodperc elteltével kigyullad, ha
lassan előz meg egy járművet.
Ez a vezetéstámogató rendszer figyelmezteti
a vezetőt a gépjármű holtterében (a vezető
látóterén kívül) tartózkodó és a gépjárműre
potenciális veszélyt jelentő gépjárművekre. Amikor a rendszer a holttérben másik
járművet
- személyautót, kamiont, kerékpárt -
érzékel, az alábbi feltételek teljesülése esetén
az adott oldali visszapillantó tükörben lévő
jelzőlámpán keresztül figyelmezteti a vezetőt:
-
a j
árművek egy irányba haladnak,
egymáshoz közel eső sávokon,
-
g
épjárműve sebessége 12 km/h és
140 km/h között van,
-
h
a előz, és a két gépjármű sebessége
közötti eltérés nem haladja meg
a 10 km/h-t,
- h a Önt előzi egy gépjármű, és a két
gépjármű sebessége közötti eltérés nem
haladja meg a 25 km/h-t,
-

a f
orgalom folyamatos,
-

e
lnyúló előzés esetén, ha a megelőzött
gépjármű visszakerül a gépkocsi
holtterébe,
-

g
épjárművével egyenes vagy enyhén
kanyarodó úton halad,
-

n
em vontat utánfutót, lakókocsit stb.
A rendszer növeli a vezetési
biztonságot, de nem mentesít
a külső és belső visszapillantó
tükrök használata alól. A vezetőnek
folyamatosan figyelnie kell a többi
gépjárműre, és mielőtt sávot váltana, fel
kell mérnie azok távolságát, sebességét
és várható manővereit.
A holttér figyelő rendszer soha nem
pótolhatja a körültekintő vezetői
magatartást.
6
Vezetés

250
Spacetourer-VP_hu_Chap06_conduite_ed01-2016

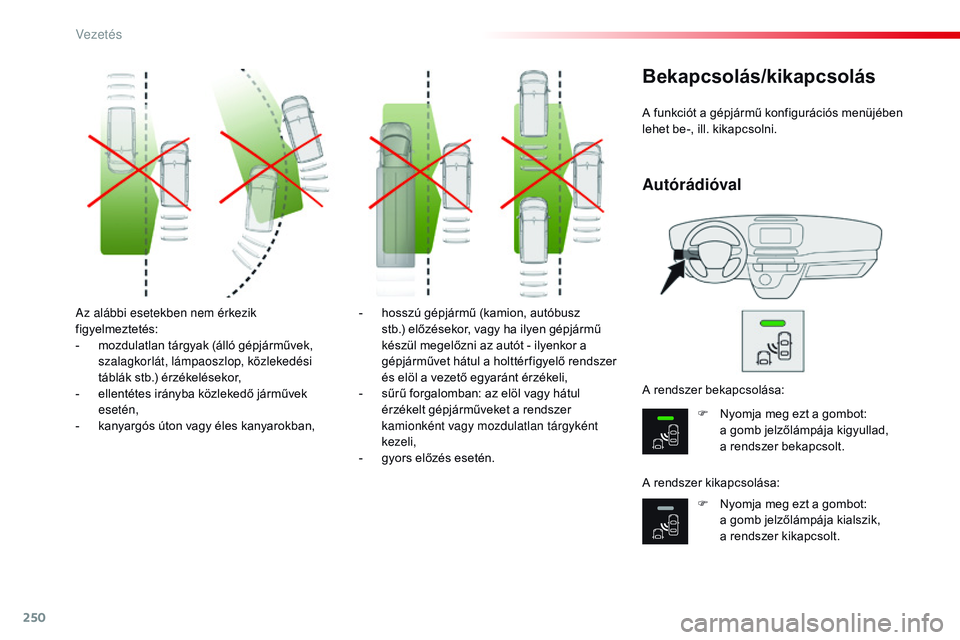

Az alábbi esetekben nem érkezik
figyelmeztetés:
-
m
ozdulatlan tárgyak (álló gépjárművek,
szalagkorlát, lámpaoszlop, közlekedési
táblák stb.) érzékelésekor,
-

e
llentétes irányba közlekedő járművek
esetén,
-

k
anyargós úton vagy éles kanyarokban, -
h osszú gépjármű (kamion, autóbusz
stb.) előzésekor, vagy ha ilyen gépjármű
készül megelőzni az autót - ilyenkor a
gépjárművet hátul a holttér figyelő rendszer
és elöl a vezető egyaránt érzékeli,
-

s
űrű forgalomban: az elöl vagy hátul
érzékelt gépjárműveket a rendszer
kamionként vagy mozdulatlan tárgyként
kezeli,
-

g
yors előzés esetén.A funkciót a gépjármű konfigurációs menüjében
lehet be-, ill. kikapcsolni.
Bekapcsolás/kikapcsolás
F Nyomja meg ezt a gombot:
a gomb jelzőlámpája kigyullad,
a
rendszer bekapcsolt.
F

N
yomja meg ezt a gombot:
a
gomb jelzőlámpája kialszik,
a
rendszer kikapcsolt.
A rendszer bekapcsolása:
A rendszer kikapcsolása:
Autórádióval
Vezetés

251
Spacetourer-VP_hu_Chap06_conduite_ed01-2016

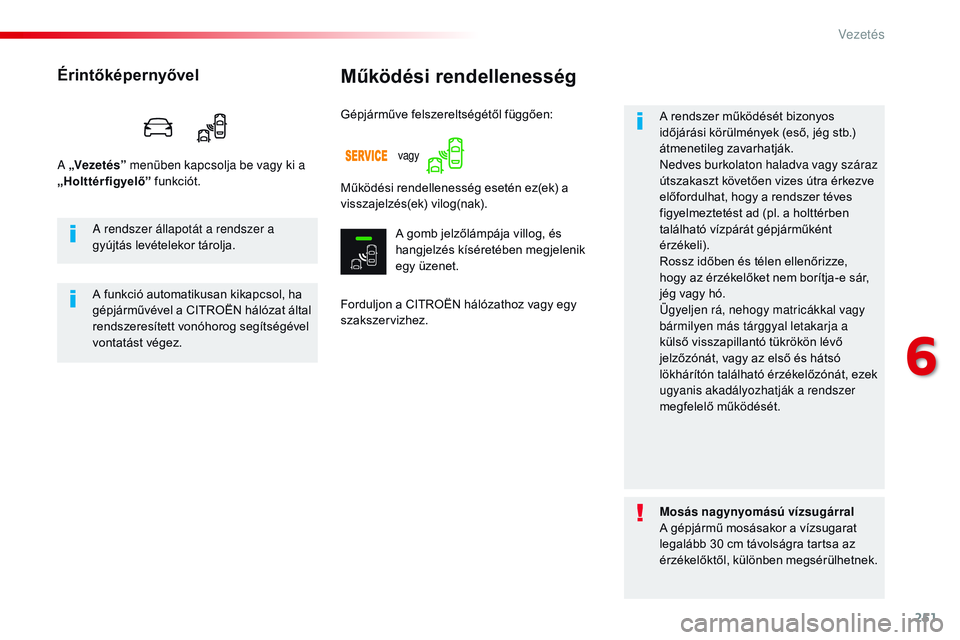

Működési rendellenesség
Forduljon a CITROËN hálózathoz vagy egy
szakszervizhez.A rendszer működését bizonyos
időjárási körülmények (eső, jég stb.)
átmenetileg zavarhatják.
Nedves burkolaton haladva vagy száraz
útszakaszt követően vizes útra érkezve
előfordulhat, hogy a rendszer téves
figyelmeztetést ad (pl. a holttérben
található vízpárát gépjárműként
érzékeli).
Rossz időben és télen ellenőrizze,
hogy az érzékelőket nem borítja-e sár,
jég vagy hó.
Ügyeljen rá, nehogy matricákkal vagy
bármilyen más tárggyal letakarja a
külső visszapillantó tükrökön lévő
jelzőzónát, vagy az első és hátsó
lökhárítón található érzékelőzónát, ezek
ugyanis akadályozhatják a rendszer
megfelelő működését.
Gépjárműve felszereltségétől függően:
Érintőképernyővel
A „Vezetés”
menüben kapcsolja be vagy ki a
„Holttérfigyelő” funkciót.
Működési rendellenesség esetén ez(ek) a
visszajelzés(ek) vilog(nak).
A gomb jelzőlámpája villog, és
hangjelzés kíséretében megjelenik
egy üzenet.
A rendszer állapotát a rendszer a
gyújtás levételekor tárolja.
A funkció automatikusan kikapcsol, ha
gépjárművével a CITROËN hálózat által
rendszeresített vonóhorog segítségével
vontatást végez.
Mosás nagynyomású vízsugárral
A gépjármű mosásakor a vízsugarat
legalább 30 cm távolságra tartsa az
érzékelőktől, különben megsérülhetnek.vagy
6
Vezetés

252
Spacetourer-VP_hu_Chap06_conduite_ed01-2016
A funkció a lökhárítókban elhelyezett érzékelők
segítségével jelzi az érzékelt akadályokat
(pl. gyalogos, gépjármű, fa, sorompó).
A holtterek miatt egyes akadályokat
(pl.
cölöpök, építkezéseknél használt
jelzőkarók) a rendszer csak a művelet kezdetén
érzékel.

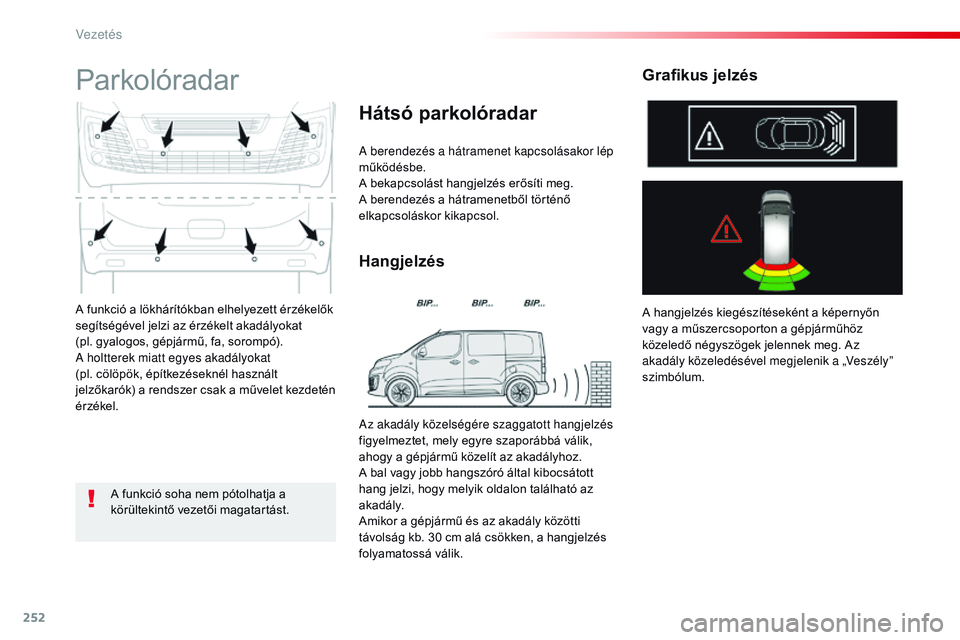

Parkolóradar
A berendezés a hátramenet kapcsolásakor lép
működésbe.
A bekapcsolást hangjelzés erősíti meg.
A berendezés a hátramenetből történő
elkapcsoláskor kikapcsol.
Hangjelzés
Hátsó parkolóradar
A hangjelzés kiegészítéseként a képernyőn
vagy a műszercsoporton a gépjárműhöz
közeledő négyszögek jelennek meg. Az
akadály közeledésével megjelenik a „Veszély”
szimbólum.
Grafikus jelzés
A funkció soha nem pótolhatja a
körültekintő vezetői magatartást. Az akadály közelségére szaggatott hangjelzés
figyelmeztet, mely egyre szaporábbá válik,
ahogy a gépjármű közelít az akadályhoz.
A bal vagy jobb hangszóró által kibocsátott
hang jelzi, hogy melyik oldalon található az
akadály.
Amikor a gépjármű és az akadály közötti
távolság kb. 30 cm alá csökken, a hangjelzés
folyamatossá válik.
Vezetés

253
Spacetourer-VP_hu_Chap06_conduite_ed01-2016

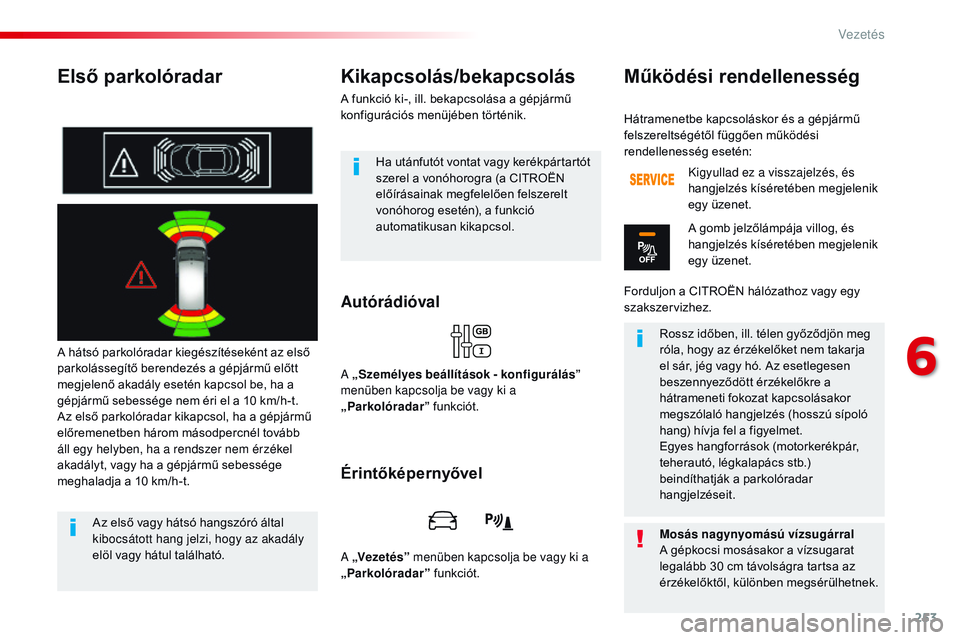

Első parkolóradar
A hátsó parkolóradar kiegészítéseként az első
parkolássegítő berendezés a gépjármű előtt
megjelenő akadály esetén kapcsol be, ha a
gépjármű sebessége nem éri el a 10 km/h-t.
Az első parkolóradar kikapcsol, ha a gépjármű
előremenetben három másodpercnél tovább
áll egy helyben, ha a rendszer nem érzékel
akadályt, vagy ha a gépjármű sebessége
meghaladja a 10 km/h-t.
Autórádióval
Kikapcsolás/bekapcsolás
A funkció ki-, ill. bekapcsolása a gépjármű
konfigurációs menüjében történik.
Az első vagy hátsó hangszóró által
kibocsátott hang jelzi, hogy az akadály
elöl vagy hátul található. Ha utánfutót vontat vagy kerékpártartót
szerel a vonóhorogra (a CITROËN
előírásainak megfelelően felszerelt
vonóhorog esetén), a funkció
automatikusan kikapcsol.
A „ Személyes beállítások - konfigurálás ”
menüben kapcsolja be vagy ki a
„ Parkolóradar ” funkciót.
Érintőképernyővel
A „Vezetés” menüben kapcsolja be vagy ki a
„Parkolóradar” funkciót. Hátramenetbe kapcsoláskor és a gépjármű
felszereltségétől függően működési
rendellenesség esetén:
Forduljon a CITROËN hálózathoz vagy egy
szakszervizhez.
Kigyullad ez a visszajelzés, és
hangjelzés kíséretében megjelenik
egy üzenet.
A gomb jelzőlámpája villog, és
hangjelzés kíséretében megjelenik
egy üzenet.
Rossz időben, ill. télen győződjön meg
róla, hogy az érzékelőket nem takarja
el sár, jég vagy hó. Az esetlegesen
beszennyeződött érzékelőkre a
hátrameneti fokozat kapcsolásakor
megszólaló hangjelzés (hosszú sípoló
hang) hívja fel a figyelmet.
Egyes hangforrások (motorkerékpár,
teherautó, légkalapács stb.)
beindíthatják a parkolóradar
hangjelzéseit.
Mosás nagynyomású vízsugárral
A gépkocsi mosásakor a vízsugarat
legalább 30 cm távolságra tartsa az
érzékelőktől, különben megsérülhetnek.
Működési rendellenesség
6
Vezetés

254
Spacetourer-VP_hu_Chap06_conduite_ed01-2016

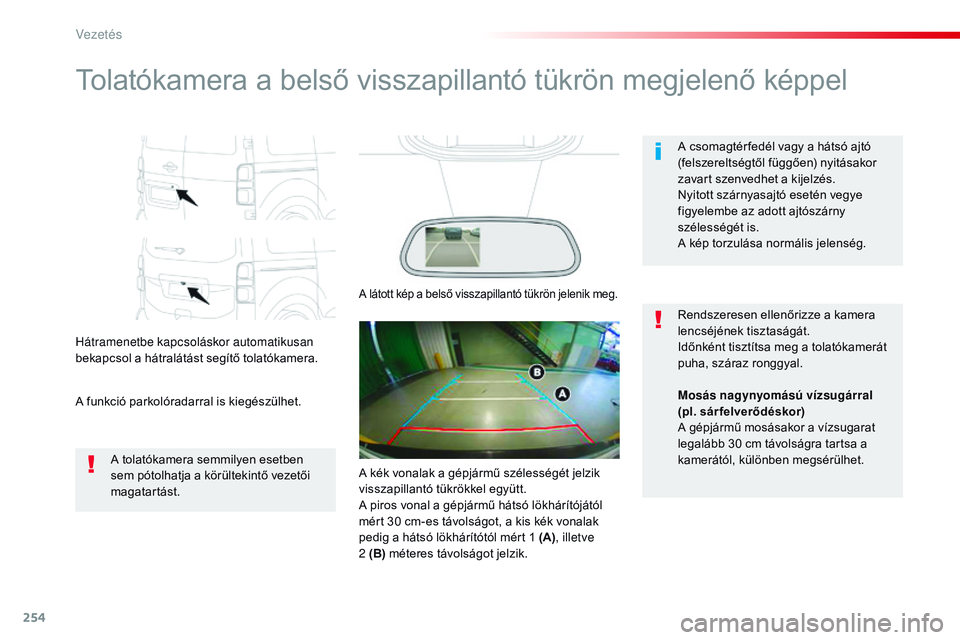

Tolatókamera a belső visszapillantó tükrön megjelenő képpel
Hátramenetbe kapcsoláskor automatikusan
bekapcsol a hátralátást segítő tolatókamera.
A funkció parkolóradarral is kiegészülhet.A csomagtér fedél vagy a hátsó ajtó
(felszereltségtől függően) nyitásakor
zavart szenvedhet a kijelzés.
Nyitott szárnyasajtó esetén vegye
figyelembe az adott ajtószárny
szélességét is.
A kép torzulása normális jelenség.
A tolatókamera semmilyen esetben
sem pótolhatja a körültekintő vezetői
magatartást. Rendszeresen ellenőrizze a kamera
lencséjének tisztaságát.
Időnként tisztítsa meg a tolatókamerát
puha, száraz ronggyal.
A látott kép a belső visszapillantó tükrön jelenik meg.
Mosás nagynyomású vízsugárral
(pl. sárfelverődéskor)
A gépjármű mosásakor a vízsugarat
legalább 30 cm távolságra tartsa a
kamerától, különben megsérülhet.
A kék vonalak a gépjármű szélességét jelzik
visszapillantó tükrökkel együtt.
A piros vonal a gépjármű hátsó lökhárítójától
mért 30 cm-es távolságot, a kis kék vonalak
pedig a hátsó lökhárítótól mért 1 (A) , illetve
2

(B) méteres távolságot jelzik.
Vezetés

255
Spacetourer-VP_hu_Chap06_conduite_ed01-2016

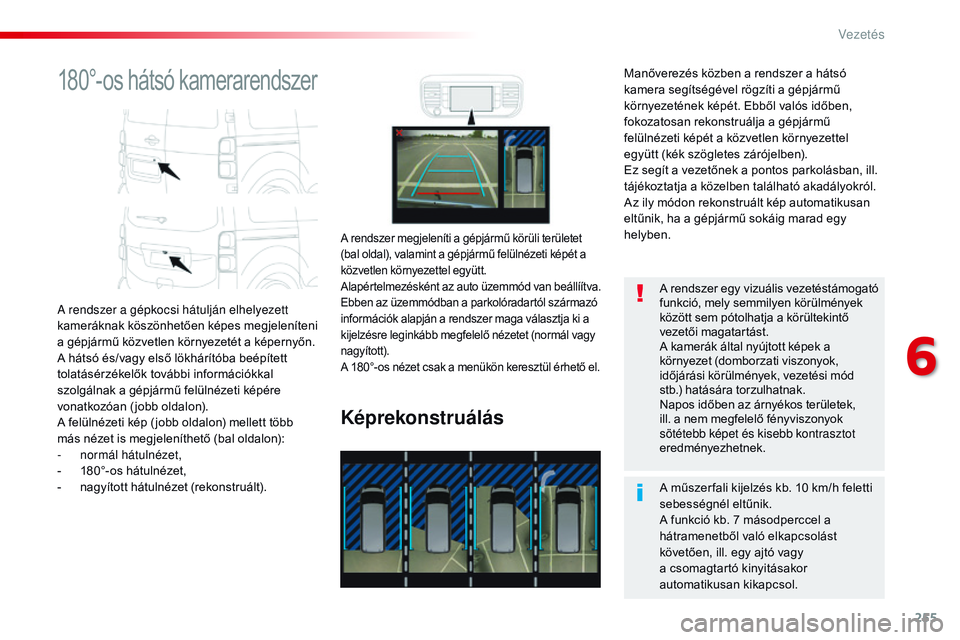

180°-os hátsó kamerarendszer
A rendszer a gépkocsi hátulján elhelyezett
kameráknak köszönhetően képes megjeleníteni
a gépjármű közvetlen környezetét a képernyőn.
A hátsó és/vagy első lökhárítóba beépített
tolatásérzékelők további információkkal
szolgálnak a gépjármű felülnézeti képére
vonatkozóan (jobb oldalon).
A felülnézeti kép ( jobb oldalon) mellett több
más nézet is megjeleníthető (bal oldalon):
-
n
ormál hátulnézet,
-

1
80°-os hátulnézet,
-

n
agyított hátulnézet (rekonstruált).
Képrekonstruálás
A rendszer megjeleníti a gépjármű körüli területet
(bal oldal), valamint a gépjármű felülnézeti képét a
közvetlen környezettel együtt.
Alapértelmezésként az auto üzemmód van beállíítva.
Ebben az üzemmódban a parkolóradartól származó
információk alapján a rendszer maga választja ki a
kijelzésre leginkább megfelelő nézetet (normál vagy
nagyított).
A 180°-os nézet csak a menükön keresztül érhető el.
A műszer fali kijelzés kb. 10 km/h feletti
sebességnél eltűnik.
A funkció kb. 7 másodperccel a
hátramenetből való elkapcsolást
követően, ill. egy ajtó vagy
a csomagtartó kinyitásakor
automatikusan kikapcsol. A rendszer egy vizuális vezetéstámogató
funkció, mely semmilyen körülmények
között sem pótolhatja a körültekintő
vezetői magatartást.
A kamerák által nyújtott képek a
környezet (domborzati viszonyok,
időjárási körülmények, vezetési mód
stb.) hatására torzulhatnak.
Napos időben az árnyékos területek,
ill. a nem megfelelő fényviszonyok
sötétebb képet és kisebb kontrasztot
eredményezhetnek.
Manőverezés közben a rendszer a hátsó
kamera segítségével rögzíti a gépjármű
környezetének képét. Ebből valós időben,
fokozatosan rekonstruálja a gépjármű
felülnézeti képét a közvetlen környezettel
együtt (kék szögletes zárójelben).
Ez segít a vezetőnek a pontos parkolásban, ill.
tájékoztatja a közelben található akadályokról.
Az ily módon rekonstruált kép automatikusan
eltűnik, ha a gépjármű sokáig marad egy
helyben.
6
Vezetés

256
Spacetourer-VP_hu_Chap06_conduite_ed01-2016

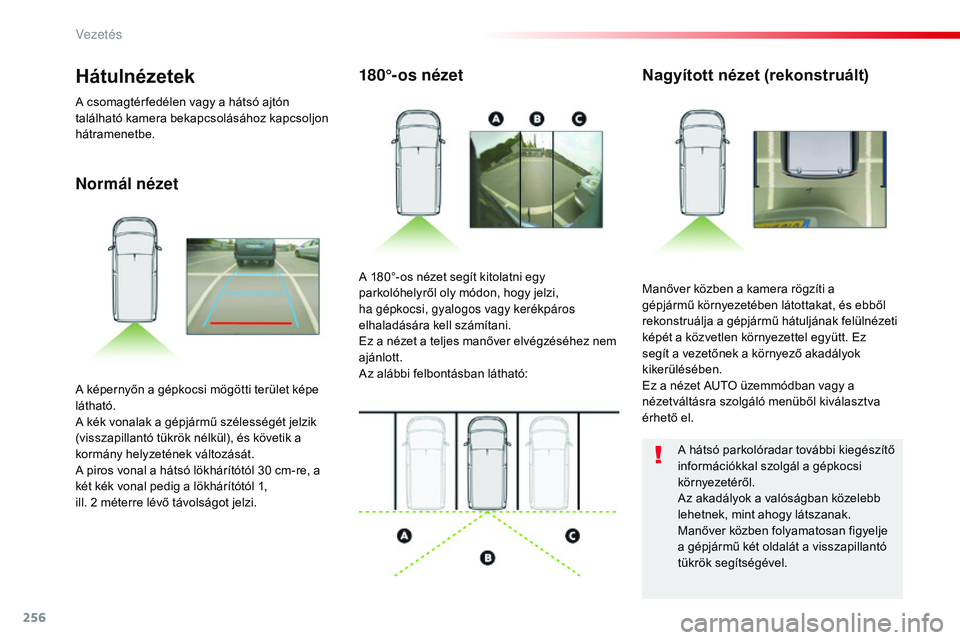

Normál nézet180°-os nézet
Nagyított nézet (rekonstruált)
Manőver közben a kamera rögzíti a
gépjármű környezetében látottakat, és ebből
rekonstruálja a gépjármű hátuljának felülnézeti
képét a közvetlen környezettel együtt. Ez
segít a vezetőnek a környező akadályok
kikerülésében.
Ez a nézet AUTO üzemmódban vagy a
nézetváltásra szolgáló menüből kiválasztva
érhető el.
A 180°-os nézet segít kitolatni egy
parkolóhelyről oly módon, hogy jelzi,
ha gépkocsi, gyalogos vagy kerékpáros
elhaladására kell számítani.
Ez a nézet a teljes manőver elvégzéséhez nem
ajánlott.
Az alábbi felbontásban látható:
A képernyőn a gépkocsi mögötti terület képe
látható.
A kék vonalak a gépjármű szélességét jelzik
(visszapillantó tükrök nélkül), és követik a
kormány helyzetének változását.
A piros vonal a hátsó lökhárítótól 30 cm-re, a
két kék vonal pedig a lökhárítótól 1,
ill. 2 méterre lévő távolságot jelzi.
Hátulnézetek
A csomagtér fedélen vagy a hátsó ajtón
található kamera bekapcsolásához kapcsoljon
hátramenetbe.
A hátsó parkolóradar további kiegészítő
információkkal szolgál a gépkocsi
környezetéről.
Az akadályok a valóságban közelebb
lehetnek, mint ahogy látszanak.
Manőver közben folyamatosan figyelje
a gépjármű két oldalát a visszapillantó
tükrök segítségével.
Vezetés

257
Spacetourer-VP_hu_Chap06_conduite_ed01-2016

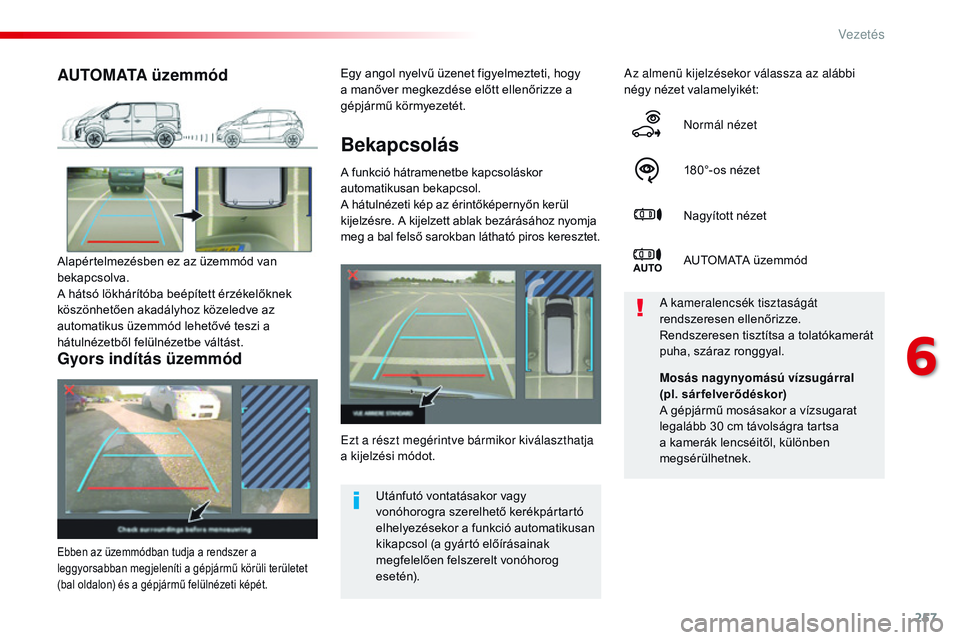

Bekapcsolás
A funkció hátramenetbe kapcsoláskor
automatikusan bekapcsol.
A hátulnézeti kép az érintőképernyőn kerül
kijelzésre. A kijelzett ablak bezárásához nyomja
meg a bal felső sarokban látható piros keresztet.Az almenü kijelzésekor válassza az alábbi
négy nézet valamelyikét:
Normál nézet
180°-os nézet
Nagyított nézet
AUTOMATA üzemmód
Ezt a részt megérintve bármikor kiválaszthatja
a kijelzési módot. A kameralencsék tisztaságát
rendszeresen ellenőrizze.
Rendszeresen tisztítsa a tolatókamerát
puha, száraz ronggyal.
AUTOMATA üzemmód
Alapértelmezésben ez az üzemmód van
bekapcsolva.
A hátsó lökhárítóba beépített érzékelőknek
köszönhetően akadályhoz közeledve az
automatikus üzemmód lehetővé teszi a
hátulnézetből felülnézetbe váltást.
Utánfutó vontatásakor vagy
vonóhorogra szerelhető kerékpártartó
elhelyezésekor a funkció automatikusan
kikapcsol (a gyártó előírásainak
megfelelően felszerelt vonóhorog
esetén).
Gyors indítás üzemmód
Ebben az üzemmódban tudja a rendszer a
leggyorsabban megjeleníti a gépjármű körüli területet
(bal oldalon) és a gépjármű felülnézeti képét.
Mosás nagynyomású vízsugárral
(pl. s árfelverődéskor)
A gépjármű mosásakor a vízsugarat
legalább 30 cm távolságra tartsa
a kamerák lencséitől, különben
megsérülhetnek.
Egy angol nyelvű üzenet figyelmezteti, hogy
a manőver megkezdése előtt ellenőrizze a
gépjármű körmyezetét.
6
Vezetés

258
Spacetourer-VP_hu_Chap06_conduite_ed01-2016

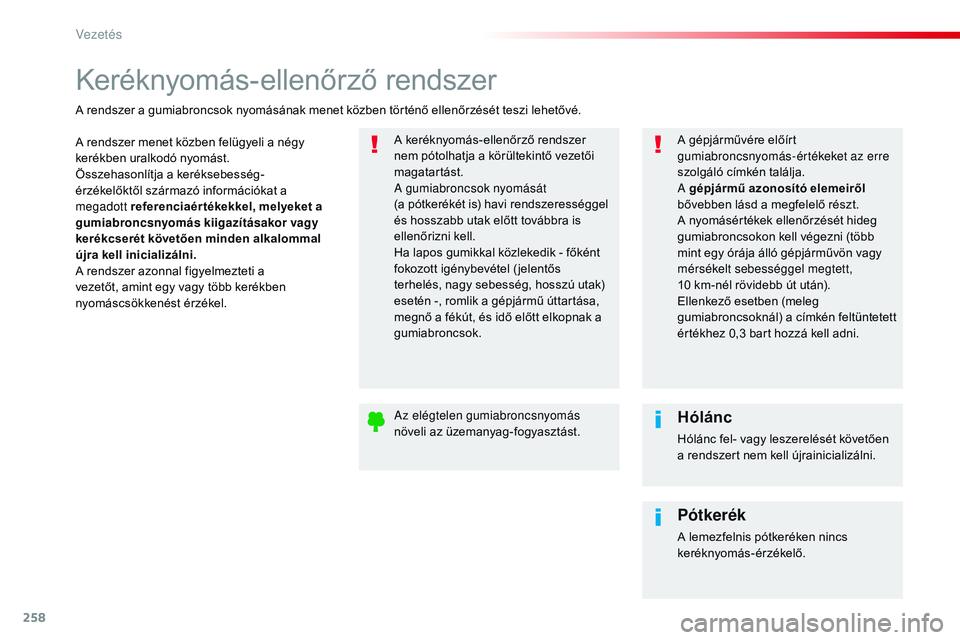

Keréknyomás-ellenőrző rendszer
A rendszer menet közben felügyeli a négy
kerékben uralkodó nyomást.
Összehasonlítja a keréksebesség-
érzékelőktől származó információkat a
megadott referenciaértékekkel, melyeket a
gumiabroncsnyomás kiigazításakor vagy
kerékcserét követően minden alkalommal
újra kell inicializálni.
A rendszer azonnal figyelmezteti a
vezetőt, amint egy vagy több kerékben
nyomáscsökkenést érzékel.A keréknyomás-ellenőrző rendszer
nem pótolhatja a körültekintő vezetői
magatartást.
A gumiabroncsok nyomását
(a
pótkerékét is) havi rendszerességgel
és hosszabb utak előtt továbbra is
ellenőrizni kell.
Ha lapos gumikkal közlekedik - főként
fokozott igénybevétel ( jelentős
terhelés, nagy sebesség, hosszú utak)
esetén -, romlik a gépjármű úttartása,
megnő a fékút, és idő előtt elkopnak a
gumiabroncsok.
A rendszer a gumiabroncsok nyomásának menet közben történő ellenőrzését teszi lehetővé.
A gépjárművére előírt
gumiabroncsnyomás-értékeket az erre
szolgáló címkén találja.
A gépjármű azonosító elemeiről
bővebben lásd a megfelelő részt.
A nyomásértékek ellenőrzését hideg
gumiabroncsokon kell végezni (több
mint egy órája álló gépjárművön vagy
mérsékelt sebességgel megtett,
10 km-nél rövidebb út után).
Ellenkező esetben (meleg
gumiabroncsoknál) a címkén feltüntetett
értékhez 0,3 bart hozzá kell adni.
Az elégtelen gumiabroncsnyomás
növeli az üzemanyag-fogyasztást.
Hólánc
Hólánc fel- vagy leszerelését követően
a rendszert nem kell újrainicializálni.
Pótkerék
A lemezfelnis pótkeréken nincs
keréknyomás-érzékelő.
Vezetés
