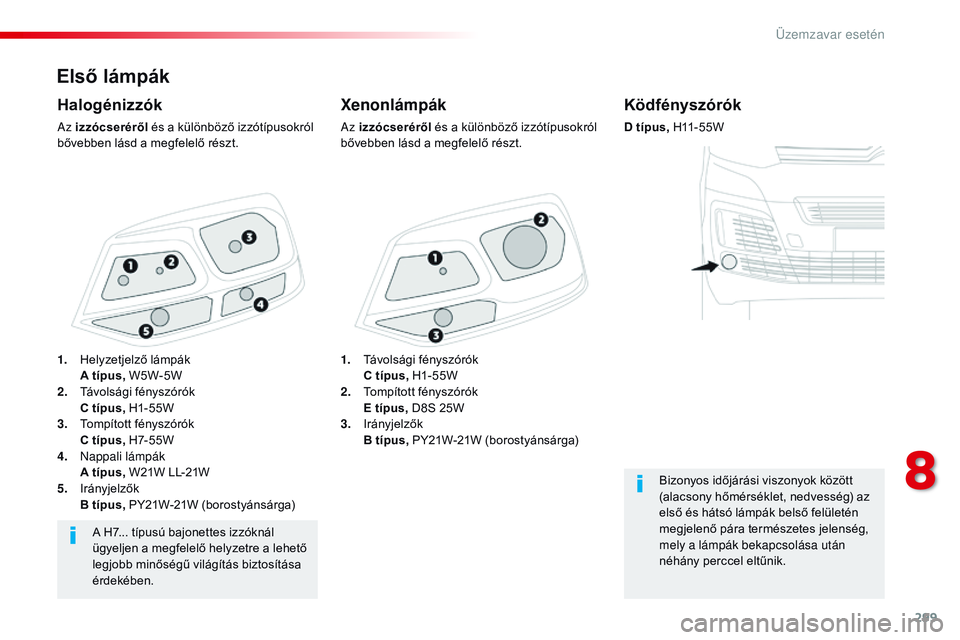

Első lámpák
Xenonlámpák
Az izzócseréről és a különböző izzótípusokról
bővebben lásd a megfelelő részt.
Halogénizzók
Az izzócseréről és a különböző izzótípusokról
bővebben lásd a megfelelő részt.
A H7... típusú bajonettes izzóknál
ügyeljen a megfelelő helyzetre a lehető
legjobb minőségű világítás biztosítása
érdekében.
Ködfényszórók
D típus, H11 - 5 5 W
Bizonyos időjárási viszonyok között
(alacsony hőmérséklet, nedvesség) az
első és hátsó lámpák belső felületén
megjelenő pára természetes jelenség,
mely a lámpák bekapcsolása után
néhány perccel eltűnik.
1.
T
ávolsági fényszórók
C t
ípus, H1- 55W
2.
T
ompított fényszórók
E t
ípus, D8S 25W
3.
I
rányjelzők
B t
ípus, PY21W-21W (borostyánsárga)
1.
H
elyzetjelző lámpák
A t
ípus, W5W-5W
2.
T
ávolsági fényszórók
C t
ípus, H1- 55W
3.
T
ompított fényszórók
C t
ípus, H7- 5 5 W
4.
N
appali lámpák
A t
ípus, W21W LL-21W
5.
I
rányjelzők
B t
ípus, PY21W-21W (borostyánsárga)
8
Üzemzavar esetén
Page 302 of 774

300
Spacetourer-VP_hu_Chap08_En-cas-de-panne_ed01-2016

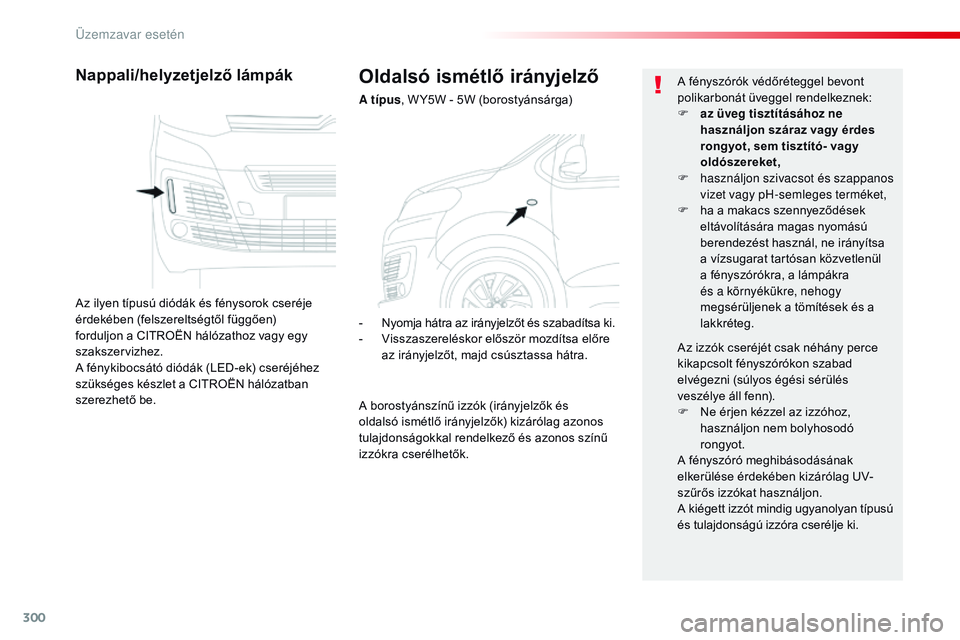

Oldalsó ismétlő irányjelző
A típus, W Y5W - 5W (borostyánsárga)
Nappali/helyzetjelző lámpák
Az ilyen típusú diódák és fénysorok cseréje
érdekében (felszereltségtől függően)
forduljon a CITROËN hálózathoz vagy egy
szakszervizhez.
A fénykibocsátó diódák (LED-ek) cseréjéhez
szükséges készlet a CITROËN hálózatban
szerezhető be. A fényszórók védőréteggel bevont
polikarbonát üveggel rendelkeznek:
F
a
z üveg tisztításához ne
használjon száraz vagy érdes
rongyot, sem tisztító- vagy
oldószereket,
F
ha
sználjon szivacsot és szappanos
vizet vagy pH-semleges terméket,
F
h
a a makacs szennyeződések
eltávolítására magas nyomású
berendezést használ, ne irányítsa
a vízsugarat tartósan közvetlenül
a fényszórókra, a lámpákra
és a környékükre, nehogy
megsérüljenek a tömítések és a
lakkréteg.
Az izzók cseréjét csak néhány perce
kikapcsolt fényszórókon szabad
elvégezni (súlyos égési sérülés
veszélye áll fenn).
F
N
e érjen kézzel az izzóhoz,
használjon nem bolyhosodó
rongyot.
A fényszóró meghibásodásának
elkerülése érdekében kizárólag UV-
szűrős izzókat használjon.
A kiégett izzót mindig ugyanolyan típusú
és tulajdonságú izzóra cserélje ki.
-
N
yomja hátra az irányjelzőt és szabadítsa ki.
-
V
isszaszereléskor először mozdítsa előre
az irányjelzőt, majd csúsztassa hátra.
A borostyánszínű izzók (irányjelzők és
oldalsó ismétlő irányjelzők) kizárólag azonos
tulajdonságokkal rendelkező és azonos színű
izzókra cserélhetők.
Üzemzavar esetén
Page 303 of 774

301
Spacetourer-VP_hu_Chap08_En-cas-de-panne_ed01-2016
A csatlakozó és az izzó
visszaszerelésekor igazítsa őket a
helyükre, és győződjön meg róla, hogy
hallja-e a reteszelődést jelző kattanást.

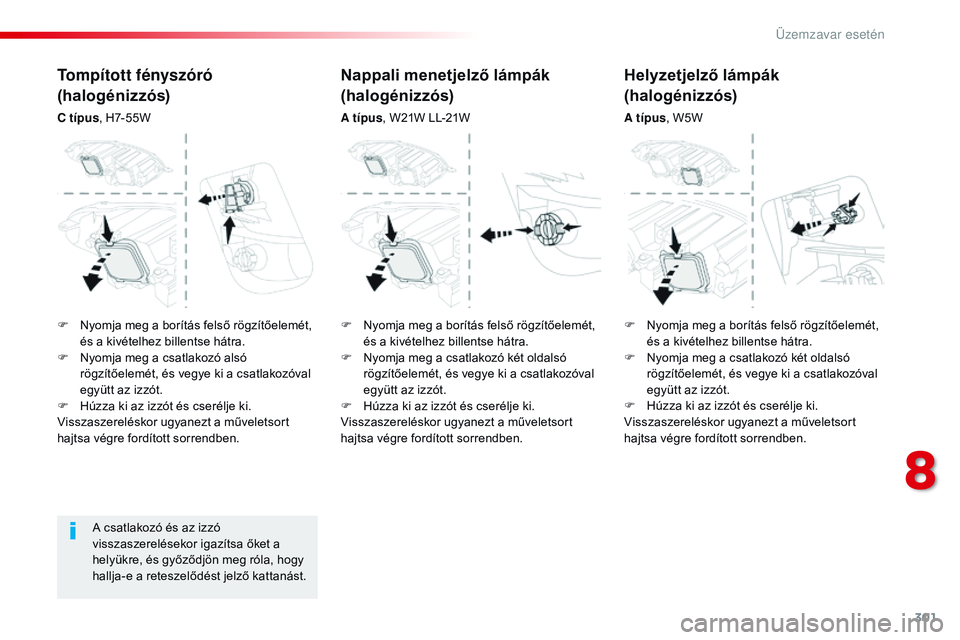

Tompított fényszóró
(halogénizzós)
C típus, H7-55W
Nappali menetjelző lámpák
(halogénizzós)
A típus, W21W LL-21W
Helyzetjelző lámpák
(halogénizzós)
A típus, W5W
F
N
yomja meg a borítás felső rögzítőelemét,
és a kivételhez billentse hátra.
F
N
yomja meg a csatlakozó alsó
rögzítőelemét, és vegye ki a csatlakozóval
együtt az izzót.
F
H
úzza ki az izzót és cserélje ki.
Visszaszereléskor ugyanezt a műveletsort
hajtsa végre fordított sorrendben. F
N
yomja meg a borítás felső rögzítőelemét,
és a kivételhez billentse hátra.
F
N
yomja meg a csatlakozó két oldalsó
rögzítőelemét, és vegye ki a csatlakozóval
együtt az izzót.
F
H
úzza ki az izzót és cserélje ki.
Visszaszereléskor ugyanezt a műveletsort
hajtsa végre fordított sorrendben. F
N
yomja meg a borítás felső rögzítőelemét,
és a kivételhez billentse hátra.
F
N
yomja meg a csatlakozó két oldalsó
rögzítőelemét, és vegye ki a csatlakozóval
együtt az izzót.
F
H
úzza ki az izzót és cserélje ki.
Visszaszereléskor ugyanezt a műveletsort
hajtsa végre fordított sorrendben.
8
Üzemzavar esetén
Page 304 of 774

302
Spacetourer-VP_hu_Chap08_En-cas-de-panne_ed01-2016
Legyen óvatos a jobb hátsó lámpa
mögötti területnél (a gépjármű iránya
szerint), mert előfordulhat, hogy forró,
és égési sérülést okozhat (gázcsövek).A jobb vagy bal oldali irányjelző
visszajelzésének szaporább villogása a
megfelelő oldali izzó meghibásodására
utal.
Irányjelzők
(halogénizzós)
B típus
, PY21W-21W (borostyánsárga)
Távolsági fényszórók
(halogénizzós)
C típus, H1-55W
F
N
yomja meg a borítás felső rögzítőelemét,
és a kivételhez billentse hátra.
F
N
yomja meg a csatlakozó alsó
rögzítőelemét, és vegye ki a csatlakozóval
együtt az izzót.
F
H
úzza ki az izzót és cserélje ki.
Visszaszereléskor ugyanezt a műveletsort
hajtsa végre fordított sorrendben. F
N
yomja meg a borítás felső rögzítőelemét,
és a kivételhez billentse hátra.
F
C
savarja ki az izzófoglalatot: fordítsa el
negyed fordulattal az óramutató járásával
ellentétes irányba.
F
V
egye ki az izzófoglalatot.
F
C
serélje ki a hibás izzót.
Visszaszereléskor ugyanezt a műveletsort
hajtsa végre fordított sorrendben.
Üzemzavar esetén
Page 305 of 774

303
Spacetourer-VP_hu_Chap08_En-cas-de-panne_ed01-2016

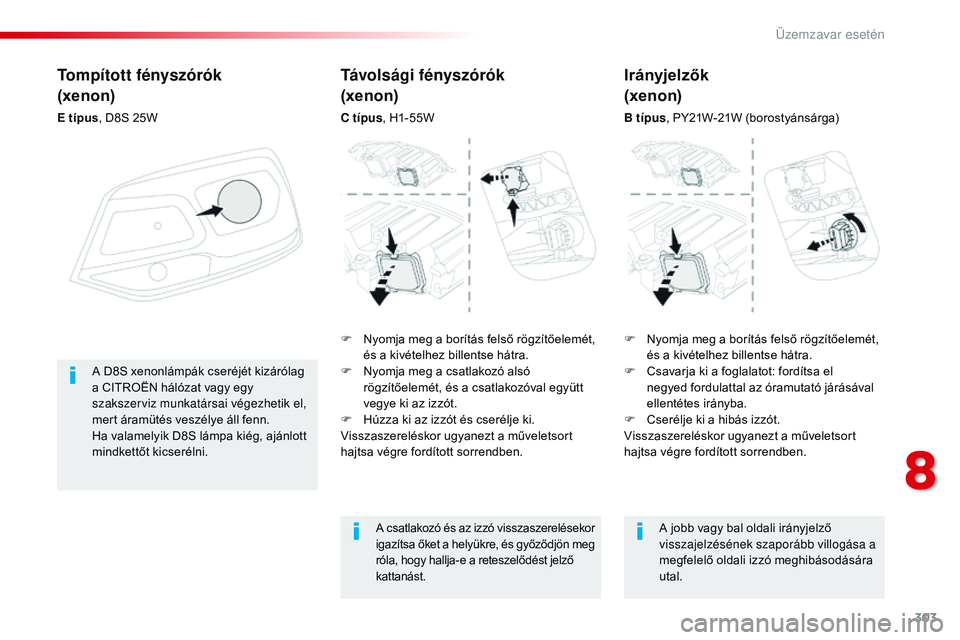

Tompított fényszórók
(xenon)
E típus, D8S 25W
F
N
yomja meg a borítás felső rögzítőelemét,
és a kivételhez billentse hátra.
F
C
savarja ki a foglalatot: fordítsa el
negyed fordulattal az óramutató járásával
ellentétes irányba.
F
C
serélje ki a hibás izzót.
Visszaszereléskor ugyanezt a műveletsort
hajtsa végre fordított sorrendben.
A D8S xenonlámpák cseréjét kizárólag
a CITROËN hálózat vagy egy
szakszerviz munkatársai végezhetik el,
mert áramütés veszélye áll fenn.
Ha valamelyik D8S lámpa kiég, ajánlott
mindkettőt kicserélni.
Távolsági fényszórók
(xenon)
C típus
, H1-55W
A csatlakozó és az izzó visszaszerelésekor
igazítsa őket a helyükre, és győződjön meg
róla, hogy hallja-e a reteszelődést jelző
kattanást.A jobb vagy bal oldali irányjelző
visszajelzésének szaporább villogása a
megfelelő oldali izzó meghibásodására
utal.
Irányjelzők
(xenon)
B típus, PY21W-21W (borostyánsárga)
F
N
yomja meg a borítás felső rögzítőelemét,
és a kivételhez billentse hátra.
F
N
yomja meg a csatlakozó alsó
rögzítőelemét, és a csatlakozóval együtt
vegye ki az izzót.
F
H
úzza ki az izzót és cserélje ki.
Visszaszereléskor ugyanezt a műveletsort
hajtsa végre fordított sorrendben.
8
Üzemzavar esetén
Page 306 of 774

304
Spacetourer-VP_hu_Chap08_En-cas-de-panne_ed01-2016

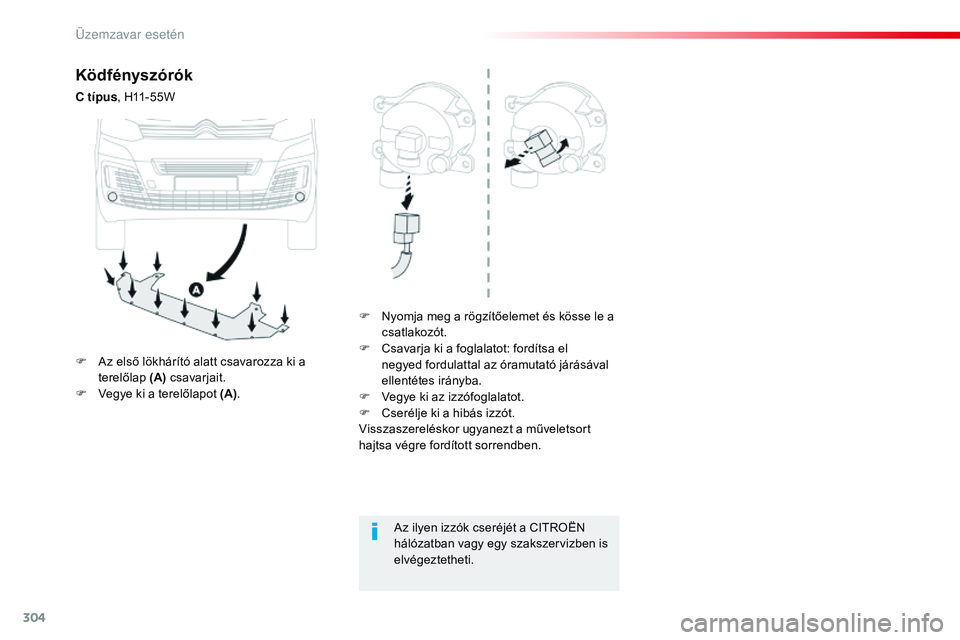

Ködfényszórók
C típus, H11-55W
F
N
yomja meg a rögzítőelemet és kösse le a
csatlakozót.
F
C
savarja ki a foglalatot: fordítsa el
negyed fordulattal az óramutató járásával
ellentétes irányba.
F
V
egye ki az izzófoglalatot.
F
C
serélje ki a hibás izzót.
Visszaszereléskor ugyanezt a műveletsort
hajtsa végre fordított sorrendben.
Az ilyen izzók cseréjét a CITROËN
hálózatban vagy egy szakszervizben is
elvégeztetheti.
F
A
z első lökhárító alatt csavarozza ki a
terelőlap (A) csavarjait.
F
V
egye ki a terelőlapot (A) .
Üzemzavar esetén
Page 307 of 774

305
Spacetourer-VP_hu_Chap08_En-cas-de-panne_ed01-2016

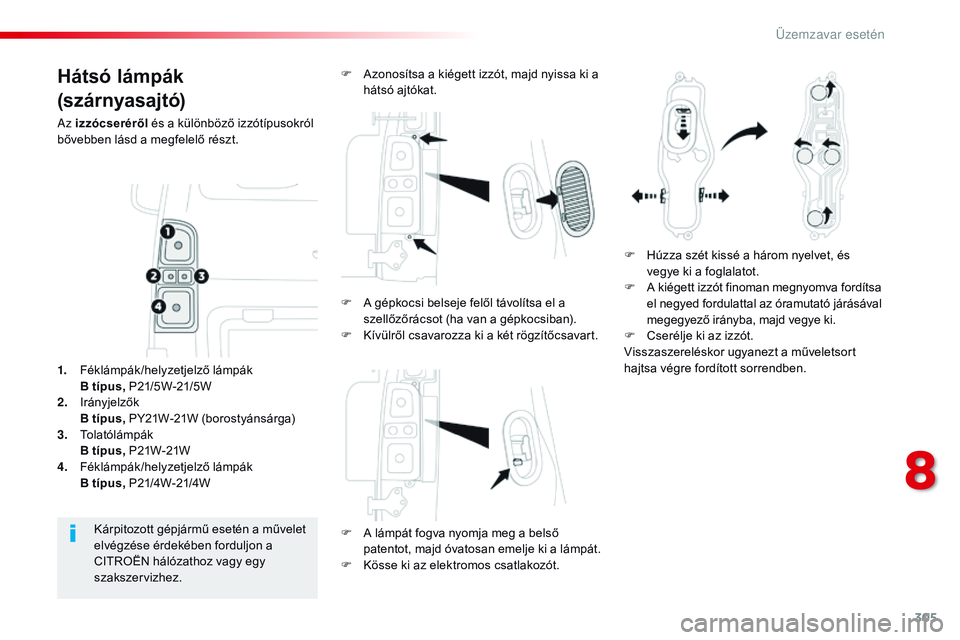

Hátsó lámpák
(szárnyasajtó)
Az izzócseréről és a különböző izzótípusokról
bővebben lásd a megfelelő részt.
F
A l
ámpát fogva nyomja meg a belső
patentot, majd óvatosan emelje ki a lámpát.
F
K
össe ki az elektromos csatlakozót.
Kárpitozott gépjármű esetén a művelet
elvégzése érdekében forduljon a
CITROËN hálózathoz vagy egy
szakszervizhez.
1.
F
éklámpák/helyzetjelző lámpák
B t
ípus, P21/5W-21/5W
2.
I
rányjelzők
B t
ípus, PY21W-21W (borostyánsárga)
3.
T
olatólámpák
B t
ípus, P21W-21W
4.
F
éklámpák/helyzetjelző lámpák
B t
ípus, P21/4W-21/4W F
A
zonosítsa a kiégett izzót, majd nyissa ki a
hátsó ajtókat.
F
H
úzza szét kissé a három nyelvet, és
vegye ki a foglalatot.
F
A k
iégett izzót finoman megnyomva fordítsa
el negyed fordulattal az óramutató járásával
megegyező irányba, majd vegye ki.
F
C
serélje ki az izzót.
Visszaszereléskor ugyanezt a műveletsort
hajtsa végre fordított sorrendben.
F
A g
épkocsi belseje felől távolítsa el a
szellőzőrácsot (ha van a gépkocsiban).
F
K
ívülről csavarozza ki a két rögzítőcsavart.
8
Üzemzavar esetén
Page 308 of 774

306
Spacetourer-VP_hu_Chap08_En-cas-de-panne_ed01-2016
Rendszámtábla-világítás
(szárnyasajtó)
A típus, W5W-5W
F
E
gy vékony csavarhúzóval távolítsa el a
műanyag borítást.
F
N
yúljon be a nyíláson egy csavarhúzóval,
és nyomja ki a lámpát.
F
K
össe le az elektromos csatlakozót.
F
V
egye ki a lámpát.
F
C
savarja ki az izzótartót: fordítsa el
negyed fordulattal az óramutató járásával
ellentétes irányba.
F
C
serélje ki a hibás izzót.
Visszaszereléskor finoman megnyomva
pattintsa a helyére a lámpát.

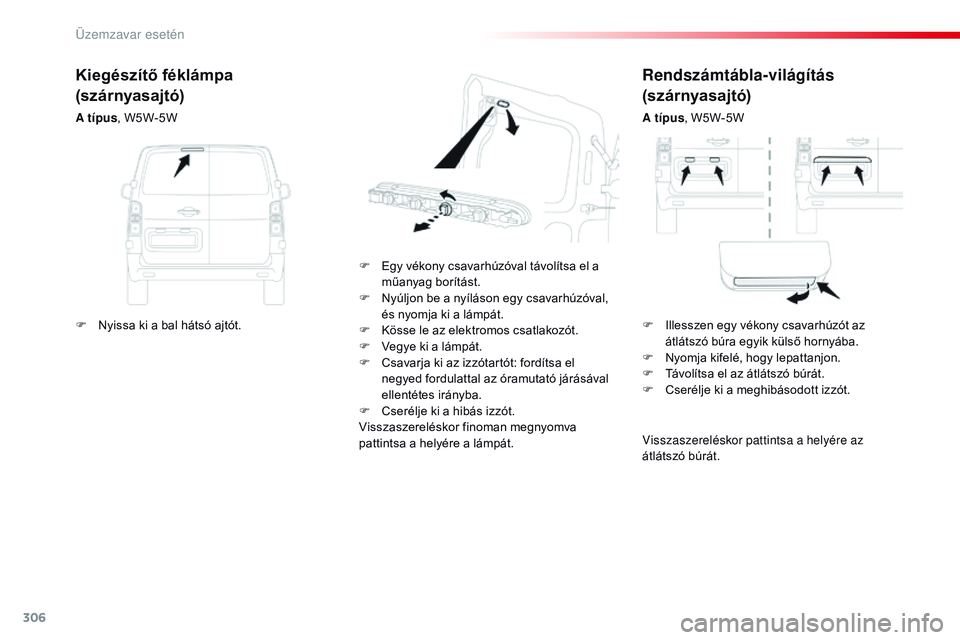

Kiegészítő féklámpa
(szárnyasajtó)
A típus , W5W-5W
Visszaszereléskor pattintsa a helyére az
átlátszó búrát.
F
N
yissa ki a bal hátsó ajtót. F
I
llesszen egy vékony csavarhúzót az
átlátszó búra egyik külső hornyába.
F
N
yomja kifelé, hogy lepattanjon.
F
T
ávolítsa el az átlátszó búrát.
F
C
serélje ki a meghibásodott izzót.
Üzemzavar esetén
Page 309 of 774

307
Spacetourer-VP_hu_Chap08_En-cas-de-panne_ed01-2016

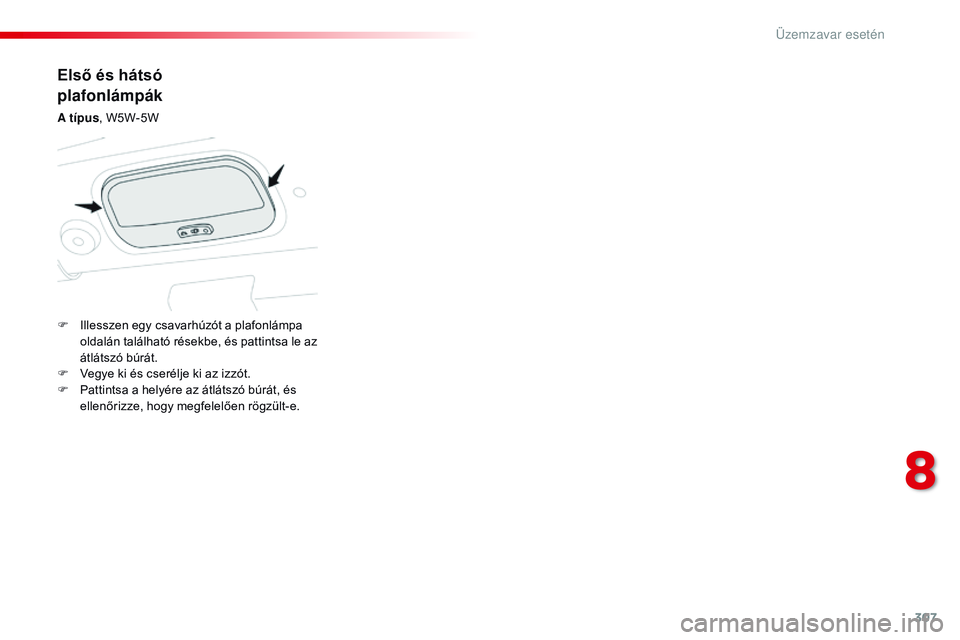

Első és hátsó
plafonlámpák
A típus, W5W-5W
F
I
llesszen egy csavarhúzót a plafonlámpa
oldalán található résekbe, és pattintsa le az
átlátszó búrát.
F
V
egye ki és cserélje ki az izzót.
F
P
attintsa a helyére az átlátszó búrát, és
ellenőrizze, hogy megfelelően rögzült-e.
8
Üzemzavar esetén
Page 310 of 774

308
Spacetourer-VP_hu_Chap08_En-cas-de-panne_ed01-2016

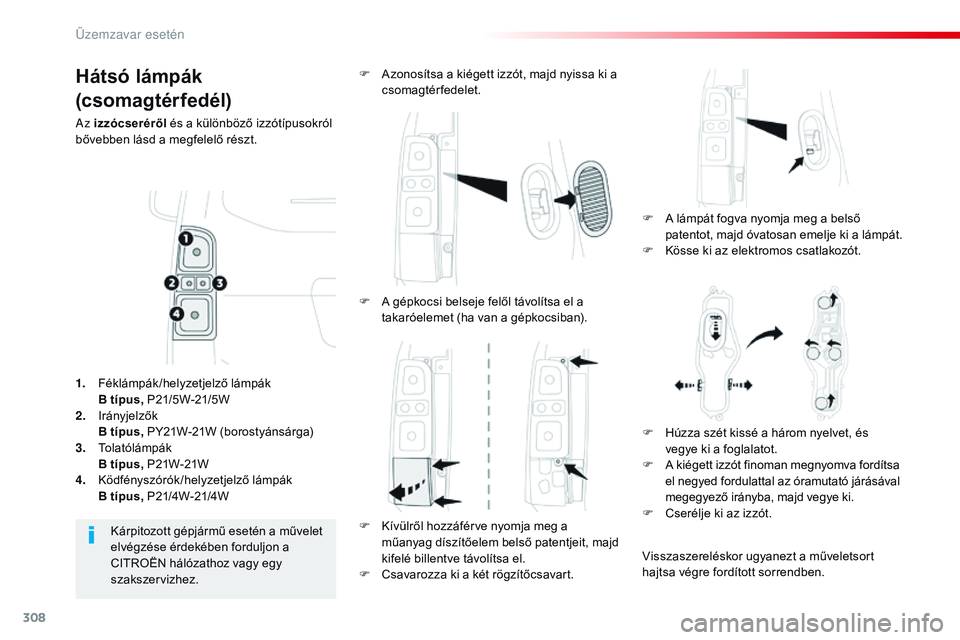

Hátsó lámpák
(csomagtérfedél)
Az izzócseréről és a különböző izzótípusokról
bővebben lásd a megfelelő részt.
F
A l
ámpát fogva nyomja meg a belső
patentot, majd óvatosan emelje ki a lámpát.
F
K
össe ki az elektromos csatlakozót.
F
A
zonosítsa a kiégett izzót, majd nyissa ki a
csomagtérfedelet.
Kárpitozott gépjármű esetén a művelet
elvégzése érdekében forduljon a
CITROËN hálózathoz vagy egy
szakszervizhez.
1.
F
éklámpák/helyzetjelző lámpák
B t
ípus, P21/5W-21/5W
2.
I
rányjelzők
B t
ípus, PY21W-21W (borostyánsárga)
3.
T
olatólámpák
B t
ípus, P21W-21W
4.
K
ödfényszórók/helyzetjelző lámpák
B t
ípus, P21/4W-21/4W F
A g
épkocsi belseje felől távolítsa el a
takaróelemet (ha van a gépkocsiban).
F
K
ívülről hozzáférve nyomja meg a
műanyag díszítőelem belső patentjeit, majd
kifelé billentve távolítsa el.
F
C
savarozza ki a két rögzítőcsavart.F
H
úzza szét kissé a három nyelvet, és
vegye ki a foglalatot.
F
A k
iégett izzót finoman megnyomva fordítsa
el negyed fordulattal az óramutató járásával
megegyező irányba, majd vegye ki.
F
C
serélje ki az izzót.
Visszaszereléskor ugyanezt a műveletsort
hajtsa végre fordított sorrendben.
Üzemzavar esetén
