319
Spacetourer-vP_sl_Chap08_En-cas-de-panne_ed01-2016
Pokrovčka ne poskušajte zapreti na
silo in ne pritiskajte nanj. Če ste slabo
namestili kovinski obroč, pokrovčka ne
boste mogli zapreti. Postopek ponovite
od začetka.

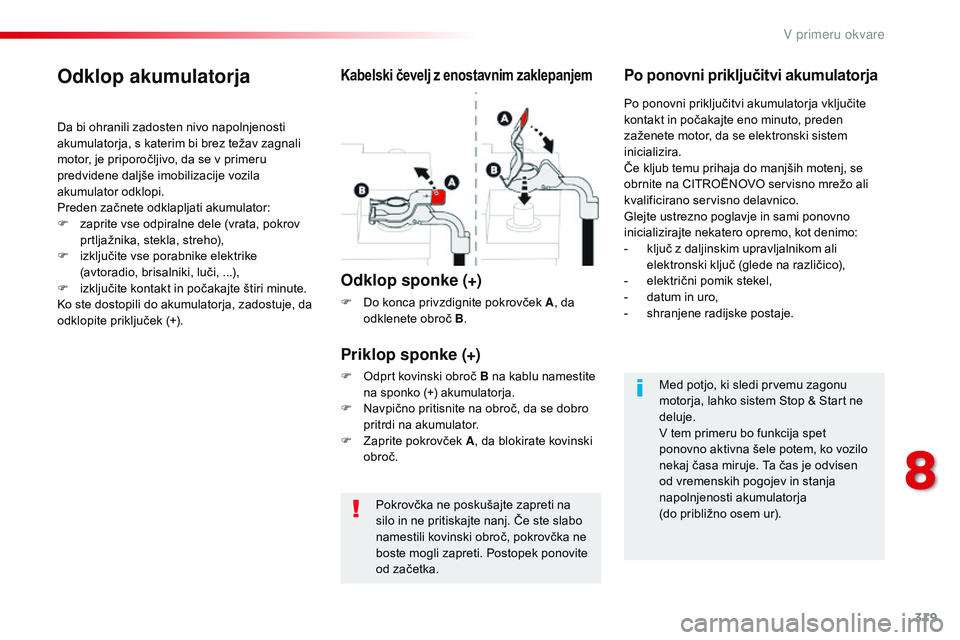

Odklop akumulatorja
Da bi ohranili zadosten nivo napolnjenosti
akumulatorja, s katerim bi brez težav zagnali
motor, je priporočljivo, da se v primeru
predvidene daljše imobilizacije vozila
akumulator odklopi.
Preden začnete odklapljati akumulator:
F

z
aprite vse odpiralne dele (vrata, pokrov
prtljažnika, stekla, streho),
F

i
zključite vse porabnike elektrike
(avtoradio, brisalniki, luči, ...),
F

i
zključite kontakt in počakajte štiri minute.
Ko ste dostopili do akumulatorja, zadostuje, da
odklopite priključek (+).
Kabelski čevelj z enostavnim zaklepanjem
Odklop sponke (+)
F Do konca privzdignite pokrovček A , da
odklenete obroč B .
Po ponovni priključitvi akumulatorja
Pr iklop sponke (+)
F Odprt kovinski obroč B na kablu namestite
na sponko (+) akumulatorja.
F

N
avpično pritisnite na obroč, da se dobro
pritrdi na akumulator.
F

Z
aprite pokrovček A , da blokirate kovinski
obroč. Po ponovni priključitvi akumulatorja vključite
kontakt in počakajte eno minuto, preden
zaženete motor, da se elektronski sistem
inicializira.
Če kljub temu prihaja do manjših motenj, se
obrnite na CITROËNO
vO s

ervisno mrežo ali
kvalificirano servisno delavnico.
Glejte ustrezno poglavje in sami ponovno
inicializirajte nekatero opremo, kot denimo:
-
k
ljuč z daljinskim upravljalnikom ali
elektronski ključ (glede na različico),
-
e
lektrični pomik stekel,
-
d
atum in uro,
-
s
hranjene radijske postaje.
Med potjo, ki sledi prvemu zagonu
motorja, lahko sistem Stop & Start ne
deluje.
v
tem primeru bo funkcija spet
ponovno aktivna šele potem, ko vozilo
nekaj časa miruje. Ta čas je odvisen
od vremenskih pogojev in stanja
napolnjenosti akumulatorja
(do približno osem ur).
8
V primeru okvare

320
Spacetourer-vP_sl_Chap08_En-cas-de-panne_ed01-2016

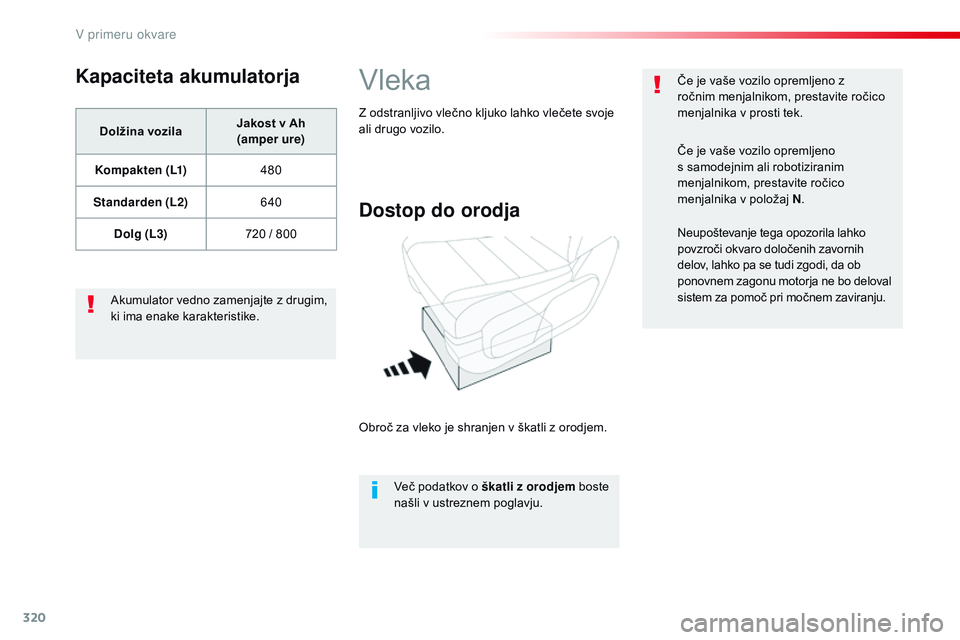

Kapaciteta akumulatorja
Dolžina vozila Jakost v Ah
(amper ure)
Kompakten (L1) 480
Standarden (L2) 640
Dolg (L3) 720 / 800
Akumulator vedno zamenjajte z drugim,
ki ima enake karakteristike.
vleka
Dostop do orodja
Obroč za vleko je shranjen v škatli z orodjem.
ve
č podatkov o škatli z orodjem boste
našli v ustreznem poglavju.
Z odstranljivo vlečno kljuko lahko vlečete svoje
ali drugo vozilo.
Če je vaše vozilo opremljeno z
ročnim menjalnikom, prestavite ročico
menjalnika v prosti tek.
Če je vaše vozilo opremljeno
s samodejnim ali robotiziranim
menjalnikom, prestavite ročico
menjalnika v položaj N
.
Neupoštevanje tega opozorila lahko
povzroči okvaro določenih zavornih
delov, lahko pa se tudi zgodi, da ob
ponovnem zagonu motorja ne bo deloval
sistem za pomoč pri močnem zaviranju.
V primeru okvare

321
Spacetourer-vP_sl_Chap08_En-cas-de-panne_ed01-2016
F Na sprednjem odbijaču pritisnite na pokrov
(kot je prikazano zgoraj), da ga odpnete.
F

O
broč za vleko privijte do konca.
F

N
amestite vlečni drog.
F

N
a vozilu vklopite varnostne utripalke.
F

P
revidno speljite in vozite počasi na kratki
razdalji.
Vleka svojega
vozila
F Na zadnjem odbijaču pritisnite na pokrov (kot je prikazano zgoraj), da ga odpnete.
F

O
broč za vleko privijte do konca.
F

N
amestite vlečni drog.
F
v
k
lopite varnostne utripalke na vozilu, ki ga
vlečete.
F

P
revidno speljite in vozite počasi na kratki
razdalji.
Vleka drugega
vozila Splošni nasveti
Upoštevajte domačo zakonodajo.
Teža vlečnega vozila mora biti večja od
teže vlečenega vozila.
vo

znik vlečenega vozila mora ostati
za volanom in imeti veljavno vozniško
dovoljenje.
Pri vleki vozila z vsemi kolesi na tleh
vedno uporabite homologirani vlečni
drog. Prepovedana je uporaba trakov
ali vrvi.
Z vlečnim vozilom speljite počasi in
postopoma.
Med vleko z izključenim motorjem ne
delujeta sistema za pomoč pri močnem
zaviranju in servovolan.
v

naslednjih primerih obvezno pokličite
profesionalno vlečno službo:
-

p
ri okvari vozila na avtocesti ali hitri
cesti,
-

p
ri vozilih s štirikolesnim pogonom,
-

č
e ne morete prestaviti ročice
menjalnika v prosti tek, odblokirati
volana ali sprostiti parkirne zavore,
-

p
ri vleki vozila s samo dvemi kolesi
na tleh,
-

č
e nimate homologiranega vlečnega
droga itd.
8
V primeru okvare

322
Spacetourer-vP_sl_Chap08_En-cas-de-panne_ed01-2016
Pri vozilih, ki so opremljena z dizelskim
motorjem, je potrebno v primeru, če zmanjka
goriva, ponovno napolniti krogotok za gorivo.
Za vse različice, ki niso BlueHDi, si oglejte sliko
ustreznega motornega prostora.

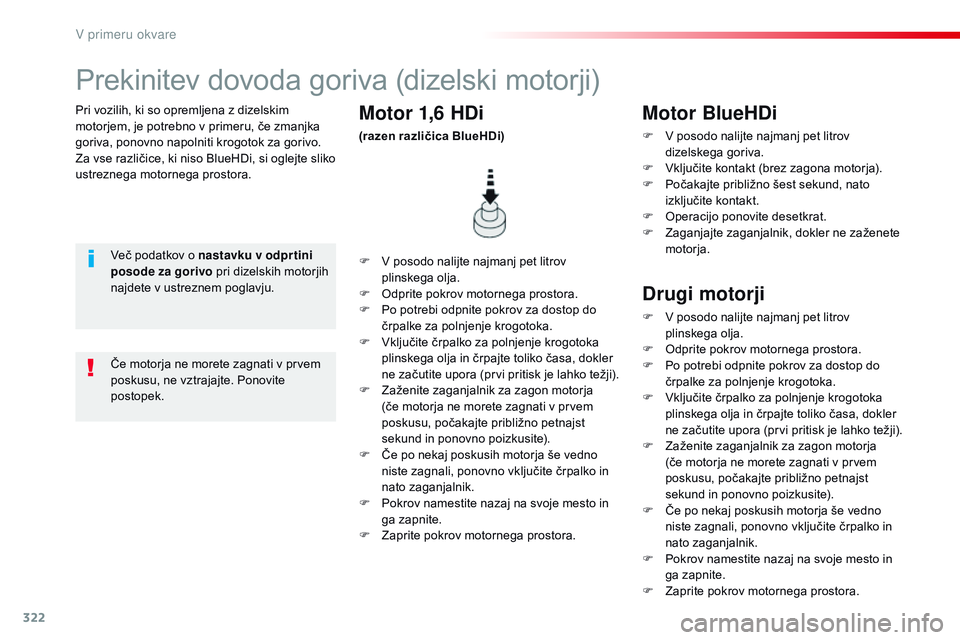

Prekinitev dovoda goriva (dizelski motorji)
več podatkov o nastavku v odpr tini
posode za gorivo pri dizelskih motorjih
najdete v ustreznem poglavju. F
v posodo nalijte najmanj pet litrov
plinskega olja.
F

O
dprite pokrov motornega prostora.
F

P
o potrebi odpnite pokrov za dostop do
črpalke za polnjenje krogotoka.
F
v
k
ljučite črpalko za polnjenje krogotoka
plinskega olja in črpajte toliko časa, dokler
ne začutite upora (prvi pritisk je lahko težji).
F

Z
aženite zaganjalnik za zagon motorja
(če motorja ne morete zagnati v prvem
poskusu, počakajte približno petnajst
sekund in ponovno poizkusite).
F

Č
e po nekaj poskusih motorja še vedno
niste zagnali, ponovno vključite črpalko in
nato zaganjalnik.
F

P
okrov namestite nazaj na svoje mesto in
ga zapnite.
F

Z
aprite pokrov motornega prostora.
Motor 1,6 HDi
(razen različica BlueHDi)
Če motorja ne morete zagnati v prvem
poskusu, ne vztrajajte. Ponovite
postopek.
Motor BlueHDi
F v posodo nalijte najmanj pet litrov
d izelskega goriva.
F
v
k
ljučite kontakt (brez zagona motorja).
F

P
očakajte približno šest sekund, nato
izključite kontakt.
F

O
peracijo ponovite desetkrat.
F

Z
aganjajte zaganjalnik, dokler ne zaženete
motorja.
Drugi motorji
F v posodo nalijte najmanj pet litrov
p linskega olja.
F

O
dprite pokrov motornega prostora.
F

P
o potrebi odpnite pokrov za dostop do
črpalke za polnjenje krogotoka.
F
v
k
ljučite črpalko za polnjenje krogotoka
plinskega olja in črpajte toliko časa, dokler
ne začutite upora (prvi pritisk je lahko težji).
F

Z
aženite zaganjalnik za zagon motorja
(če motorja ne morete zagnati v prvem
poskusu, počakajte približno petnajst
sekund in ponovno poizkusite).
F

Č
e po nekaj poskusih motorja še vedno
niste zagnali, ponovno vključite črpalko in
nato zaganjalnik.
F

P
okrov namestite nazaj na svoje mesto in
ga zapnite.
F

Z
aprite pokrov motornega prostora.
V primeru okvare

323
Spacetourer-vP_sl_Chap09_caracteristiques-techniques_ed01-2016
Poklopljena vzvratna ogledala
Krilna vrata Prtljažna vrataKompakten (L1)
Standarden (L2)
Dolg (L3)
* Povečana uporabna obremenitev.
** Povečana uporabna obremenitev, povišana streha.
*** Glede na državo prodaje.
Mere (v mm)
Te mere so bile izmerjene na praznem vozilu.
9
Tehnični podatki

324
Spacetourer-vP_sl_Chap09_caracteristiques-techniques_ed01-2016

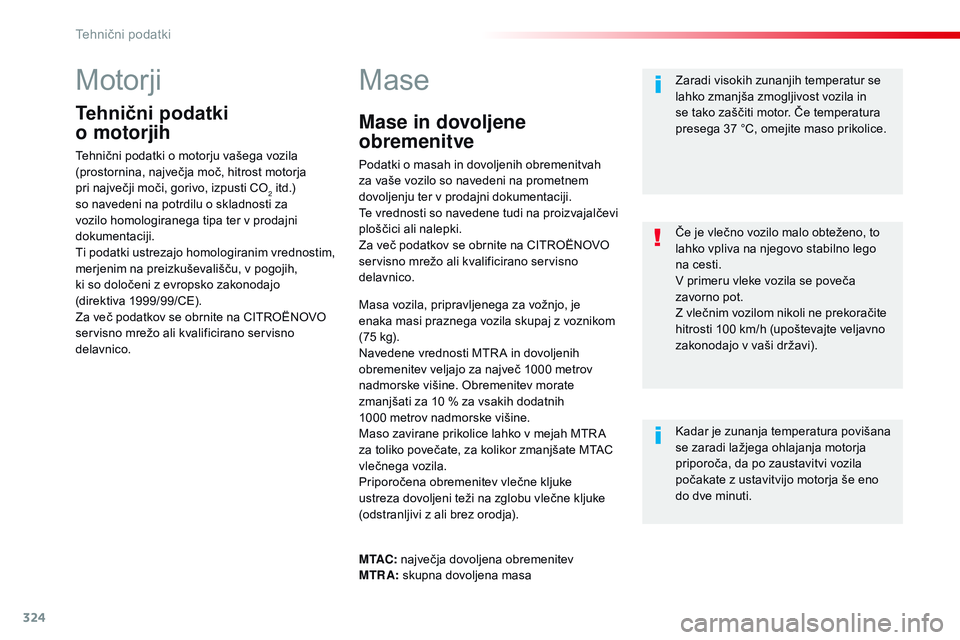

Motorji
Tehnični podatki
o motorjih
Tehnični podatki o motorju vašega vozila
(prostornina, največja moč, hitrost motorja
pri največji moči, gorivo, izpusti CO
2 itd.)
so navedeni na potrdilu o skladnosti za
vozilo homologiranega tipa ter v prodajni
dokumentaciji.
Ti podatki ustrezajo homologiranim vrednostim,
merjenim na preizkuševališču, v pogojih,
ki so določeni z evropsko zakonodajo
(direktiva 1999/99/CE).
Za več podatkov se obrnite na CITROËNO
vO
s

ervisno mrežo ali kvalificirano servisno
delavnico.
Mase
Masa vozila, pripravljenega za vožnjo, je
enaka masi praznega vozila skupaj z voznikom
(75 kg).
Navedene vrednosti MTR A in dovoljenih
obremenitev veljajo za največ 1000 metrov
nadmorske višine. Obremenitev morate
zmanjšati za 10 % za vsakih dodatnih
1000 metrov nadmorske višine.
Maso zavirane prikolice lahko v mejah MTR A
za toliko povečate, za kolikor zmanjšate MTAC
vlečnega vozila.
Priporočena obremenitev vlečne kljuke
ustreza dovoljeni teži na zglobu vlečne kljuke
(odstranljivi z ali brez orodja). Zaradi visokih zunanjih temperatur se
lahko zmanjša zmogljivost vozila in
se tako zaščiti motor. Če temperatura
presega 37 °C, omejite maso prikolice.
Kadar je zunanja temperatura povišana
se zaradi lažjega ohlajanja motorja
priporoča, da po zaustavitvi vozila
počakate z ustavitvijo motorja še eno
do dve minuti. Če je vlečno vozilo malo obteženo, to
lahko vpliva na njegovo stabilno lego
na cesti.
v

primeru vleke vozila se poveča
zavorno pot.
Z vlečnim vozilom nikoli ne prekoračite
hitrosti 100 km/h (upoštevajte veljavno
zakonodajo v vaši državi).
M TAC: največja dovoljena obremenitev
MTRA: skupna dovoljena masa
Mase in dovoljene
obremenitve
Podatki o masah in dovoljenih obremenitvah
za vaše vozilo so navedeni na prometnem
dovoljenju ter v prodajni dokumentaciji.
Te vrednosti so navedene tudi na proizvajalčevi
ploščici ali nalepki.
Za več podatkov se obrnite na CITROËNO
vO
s

ervisno mrežo ali kvalificirano servisno
delavnico.
Tehnični podatki

325
Spacetourer-vP_sl_Chap09_caracteristiques-techniques_ed01-2016

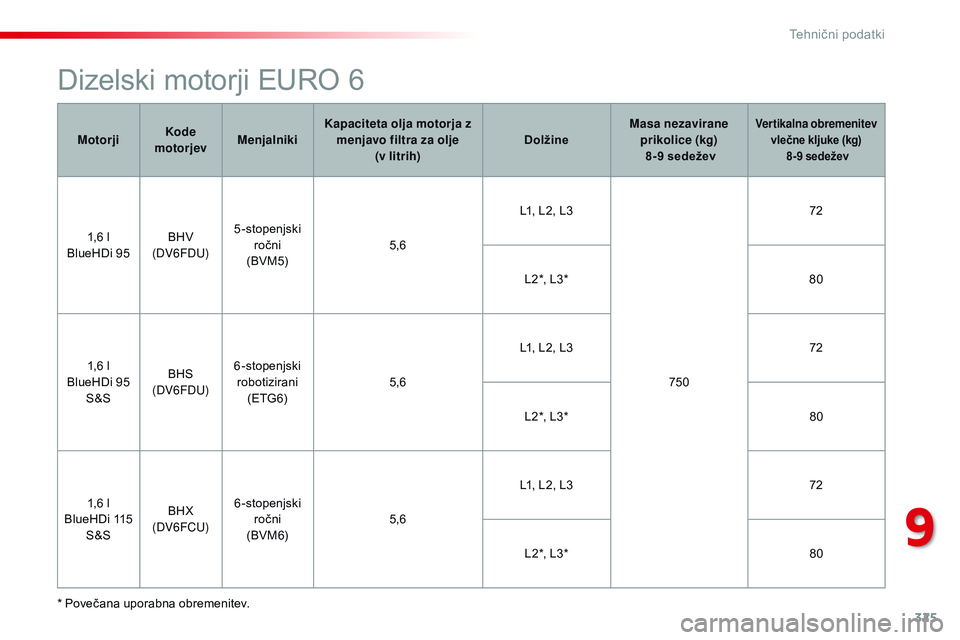

Dizelski motorji EURO 6
* Povečana uporabna obremenitev. Motorji
Kode
motorjev Menjalniki Kapaciteta olja motorja z
menjavo filtra za olje (v litrih) DolžineMasa nezavirane
prikolice (kg)
8-9 sedežev
Vertikalna obremenitev vlečne kljuke (kg)
8-9 sedežev
1,6 l
BlueHDi 95 BHv

(DV6FDU) 5-stopenjski
ročni
(B
vM

5)5,6 L1, L2, L3
75072
L2*, L3* 80
1,6 l
BlueHDi 95 S&S BHS
(DV6FDU) 6-stopenjski
robotizirani (ETG6) 5,6L1, L2, L3
72
L2*, L3* 80
1,6 l
BlueHDi 115 S&S BHX
(DV6FCU) 6-stopenjski
ročni
(B
vM

6)5,6 L1, L2, L3
72
L2*, L3* 80
9
Tehnični podatki

326
Spacetourer-vP_sl_Chap09_caracteristiques-techniques_ed01-2016

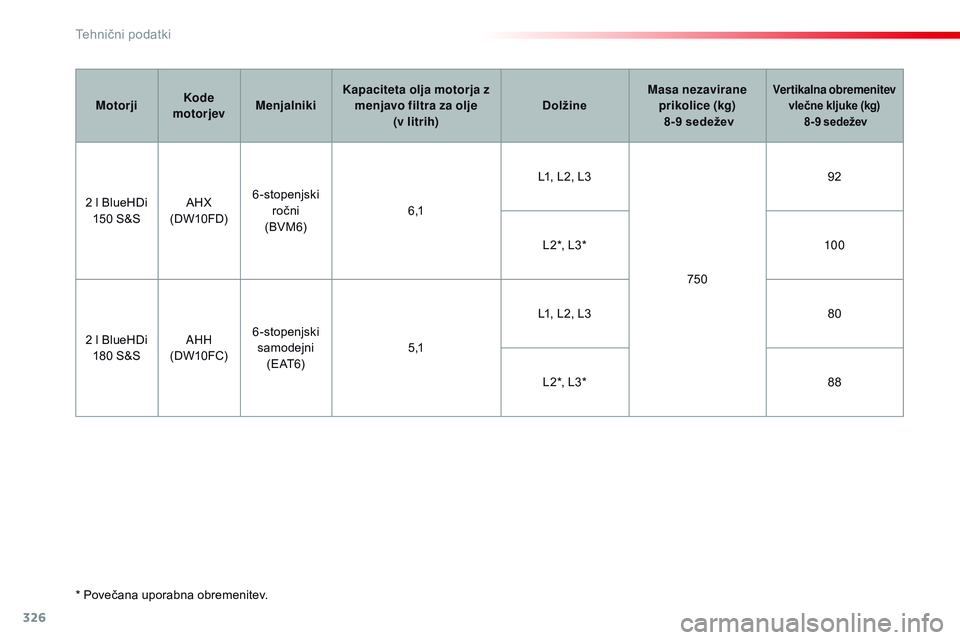

* Povečana uporabna obremenitev. Motorji
Kode
motorjev Menjalniki Kapaciteta olja motorja z
menjavo filtra za olje (v litrih) DolžineMasa nezavirane
prikolice (kg)
8-9 sedežev
Vertikalna obremenitev vlečne kljuke (kg)
8-9 sedežev
2 l BlueHDi
150 S&S AHX
(DW10FD) 6-stopenjski
ročni
(B
vM

6)6 ,1 L1, L2, L3
75092
L2*, L3* 10 0
2 l BlueHDi 180 S&S AHH
(DW10 FC) 6-stopenjski
samodejni ( E AT 6) 5 ,1L1, L2, L3
80
L2*, L3* 88
Tehnični podatki

327
Spacetourer-vP_sl_Chap09_caracteristiques-techniques_ed01-2016

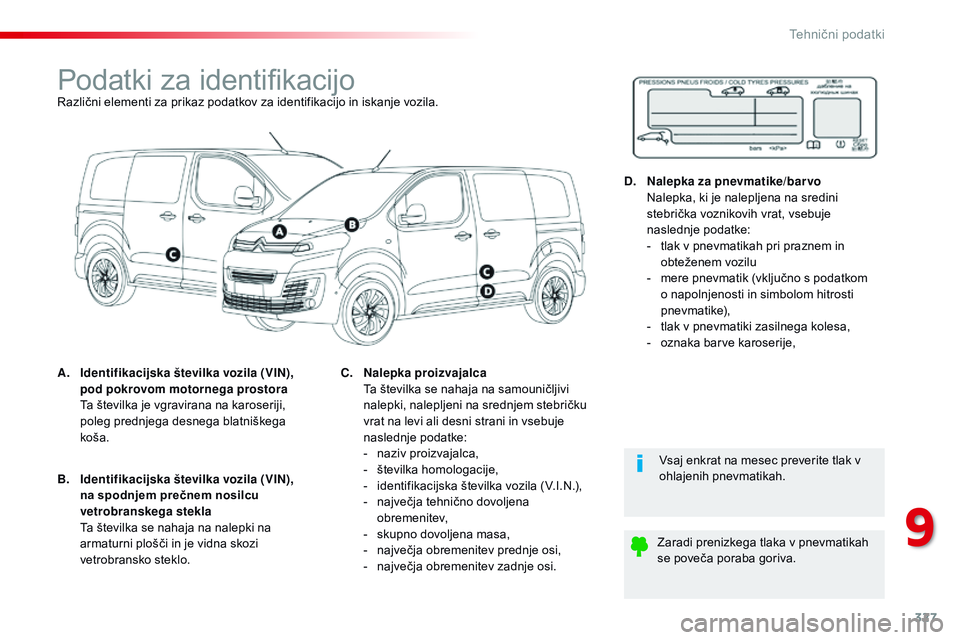

Podatki za identifikacijoRazlični elementi za prikaz podatkov za identifikacijo in iskanje vozila.
A.
I

dentifikacijska številka vozila (VIN),
pod pokrovom motornega prostora
T

a številka je vgravirana na karoseriji,
poleg prednjega desnega blatniškega
koša.
vs

aj enkrat na mesec preverite tlak v
ohlajenih pnevmatikah.
Zaradi prenizkega tlaka v pnevmatikah
se poveča poraba goriva.
B.
I

dentifikacijska številka vozila (VIN),
na spodnjem prečnem nosilcu
vetrobranskega stekla
T

a številka se nahaja na nalepki na
armaturni plošči in je vidna skozi
vetrobransko steklo. C.
N

alepka proizvajalca
T

a številka se nahaja na samouničljivi
nalepki, nalepljeni na srednjem stebričku
vrat na levi ali desni strani in vsebuje
naslednje podatke:
-

n
aziv proizvajalca,
-

š
tevilka homologacije,
-

i
dentifikacijska številka vozila (
v.
I.N.),
-

n
ajvečja tehnično dovoljena
obremenitev,
-

s
kupno dovoljena masa,
-

n
ajvečja obremenitev prednje osi,
-

n
ajvečja obremenitev zadnje osi.D.
Na

lepka za pnevmatike/barvo
N

alepka, ki je nalepljena na sredini
stebrička voznikovih vrat, vsebuje
naslednje podatke:
-

t
lak v pnevmatikah pri praznem in
obteženem vozilu
-

m
ere pnevmatik (vključno s podatkom
o napolnjenosti in simbolom hitrosti
p n ev m at i ke),
-

t
lak v pnevmatiki zasilnega kolesa,
-

o
znaka barve karoserije,
9
Tehnični podatki

328
Spacetourer-vP_sl_Chap10a_BTA_ed01-2016
Klic v sili ali klic za pomoč na cesti
Klic v sili se sproži samodejno, če
računalnik varnostnih blazin zazna
trčenje, ne glede na sprožitev
varnostnih blazin.
Klic v sili z lokalizacijo
Če želite v nujnem primeru
sprožiti klic v sili, pritisnite za več
kot dve sekundi na to tipko.
Utripanje zelene diode in
glasovno sporočilo potrdita, da
je bil klic poslan v center za klic v
sili z lokalizacijo*.
Če takoj ponovno pritisnete na to tipko,
razveljavite zahtevo.
Zelena dioda ugasne.
Pritisk (kadarkoli) na to tipko za več kot
8

sekund, razveljavi zahtevo.
Od vzpostavitve komunikacije do zaključka
zelena dioda neprekinjeno sveti.
Po zaključku komunikacije ugasne.
Klic izvaja center za klic v sili z lokalizacijo, ki
sprejme podatke o lokaciji vozila in o nujnem
klicu lahko obvesti ustrezni klicni center.
v

državah, kjer ta služba ne deluje ali pa je bila
lokalizirana storitev izrecno zavrnjena, klic v sili
brez lokalizacije sprejmejo neposredno klicni
centri za urgentno pomoč (112).
*
S

toritve so odvisne od pogojev in funkcij, ki jih
podpira lokalni ponudnik.
P

osvetujte se s CITROËNO
vO s
ervisno mrežo.
Če ste izbrali ponudbo C
ITROËN

C

onnect Box z vključenim paketom
SOS, imate v vašem zasebnem
spletnem prostoru MyCITROËN na
voljo dodatne storitve preko spletne
strani vaše države.
Avdio in telematska oprema
