179

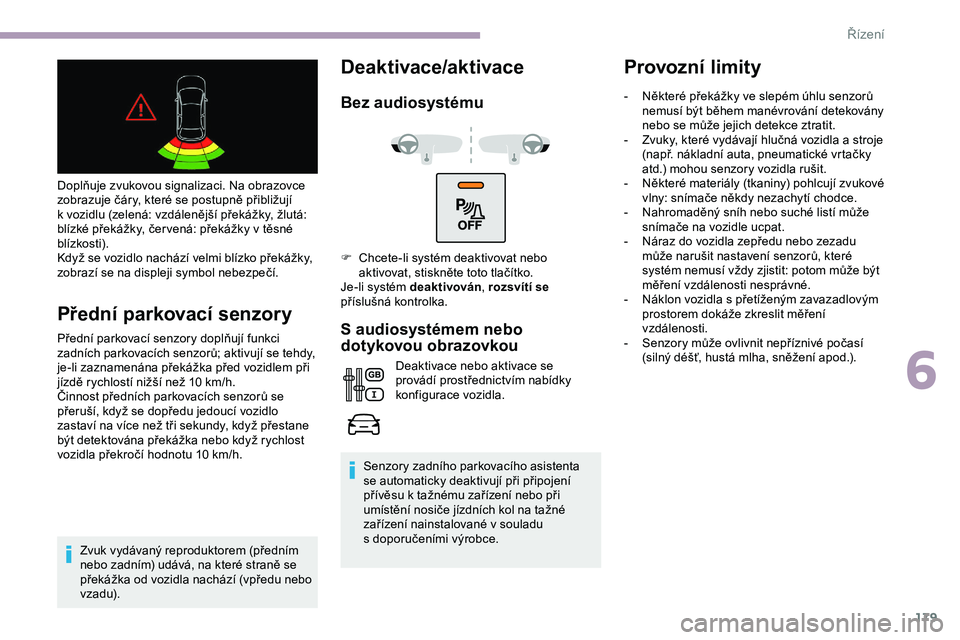

Doplňuje zvukovou signalizaci. Na obrazovce
zobrazuje čáry, které se postupně přibližují
k vozidlu (zelená: vzdálenější překážky, žlutá:
blízké překážky, čer vená: překážky v
těsné
blízkosti).
Když se vozidlo nachází velmi blízko překážky,
zobrazí se na displeji symbol nebezpečí.
Přední parkovací senzory
Přední parkovací senzory doplňují funkci
zadních parkovacích senzorů; aktivují se tehdy,
je-li zaznamenána překážka před vozidlem při
jízdě rychlostí nižší než 10
km/h.
Činnost předních parkovacích senzorů se
přeruší, když se dopředu jedoucí vozidlo
zastaví na více než tři sekundy, když přestane
být detektována překážka nebo když rychlost
vozidla překročí hodnotu 10
km/h.
Zvuk vydávaný reproduktorem (předním
nebo zadním) udává, na které straně se
překážka od vozidla nachází (vpředu nebo
v z a d u).
Deaktivace/aktivace
Bez audiosystému
S
audiosystémem nebo
dotykovou obrazovkou
Deaktivace nebo aktivace se
provádí prostřednictvím nabídky
konfigurace vozidla.
Senzory zadního parkovacího asistenta
se automaticky deaktivují při připojení
přívěsu k
tažnému zařízení nebo při
umístění nosiče jízdních kol na tažné
zařízení nainstalované v
souladu
s

doporučeními výrobce.
Provozní limity
F Chcete-li systém deaktivovat nebo aktivovat, stiskněte toto tlačítko.
Je-li systém deaktivován , rozsvítí se
příslušná kontrolka. -

N
ěkteré překážky ve slepém úhlu senzorů
nemusí být během manévrování detekovány
nebo se může jejich detekce ztratit.
-
Z
vuky, které vydávají hlučná vozidla a stroje
(např. nákladní auta, pneumatické vrtačky
atd.) mohou senzory vozidla rušit.
-
N
ěkteré materiály (tkaniny) pohlcují zvukové
vlny: snímače někdy nezachytí chodce.
-
N
ahromaděný sníh nebo suché listí může
snímače na vozidle ucpat.
-
N
áraz do vozidla zepředu nebo zezadu
může narušit nastavení senzorů, které
systém nemusí vždy zjistit: potom může být
měření vzdálenosti nesprávné.
-

N
áklon vozidla s přetíženým zavazadlovým
prostorem dokáže zkreslit měření
vzdálenosti.
-

S
enzory může ovlivnit nepříznivé počasí
(silný déšť, hustá mlha, sněžení apod.).
6
Řízení

180
Porucha
Kamera pro couvání se
zobrazováním na vnitřním
zpětném zrcátku
Nahlédněte do všeobecných doporučení
týkajících se používání asistenčních
systémů pro řízení a manévrování.
Kamera pro vizuální pomoc při couvání se
aktivuje automaticky při zařazení zpětného
chodu. V případě poruchy vzniklé při
zařazení zpětného chodu se rozsvítí
tato kontrolka na přístrojové desce,
doprovázená zobrazením hlášení a
zvukovým signálem.
Nechte systém překontrolovat v ser visu sítě
CITROËN nebo v jiném kvalifikovaném ser visu. Tato funkce může být doplněna parkovacím
asistentem.
Obrázek se promítá na vnitřním zpětném
zrcátku. Čáry se zobrazují jako vyznačení „na
vozovce“ a neumožňují rozeznávat polohu
vysokých překážek (např. jiná vozidla
apod.) vůči vozidlu.
Mírné zkreslení obrazu je normální.
Ve spodní části obrazu je někdy vidět část
registrační značky. To je normální.
Otevření výklopných dveří zavazadlového
prostoru nebo zadních dveří (podle
vybavení) může rušit obraz.
Pokud jsou otevřeny boční dveře, berte v
úvahu prostor, který zabírají.
Modré čáry obrysu ( 1) představují šířku vozidla
včetně zpětných zrcátek.
Čer vená čára ( 2) vyznačuje vzdálenost 30
cm
od hrany zadního nárazníku a
dvě tenké modré
čáry vzdálenost 1
m (A) a
2 m (B). Pravidelně kontrolujte čistotu objektivu
k a m e r y.
Kameru pro couvání pravidelně čistěte
pomocí měkkého a
suchého hadříku.
Top Rear Vision
Nahlédněte do všeobecných doporučení
týkajících se používání asistenčních
systémů pro řízení a manévrování.
Řízení

181

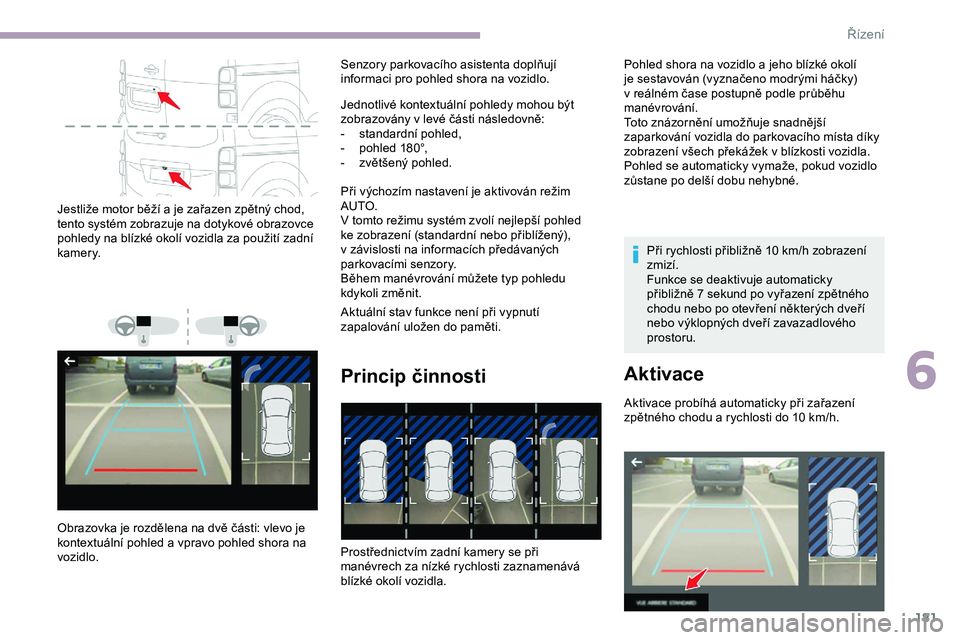

Jestliže motor běží a je zařazen zpětný chod,
t ento systém zobrazuje na dotykové obrazovce
pohledy na blízké okolí vozidla za použití zadní
k a m e r y.
Obrazovka je rozdělena na dvě části: vlevo je
kontextuální pohled a
vpravo pohled shora na
vozidlo. Jednotlivé kontextuální pohledy mohou být
zobrazovány v
levé části následovně:
-
s
tandardní pohled,
-
p
ohled 180°,
-
z
většený pohled.
Při výchozím nastavení je aktivován režim
AUTO.
V tomto režimu systém zvolí nejlepší pohled
ke zobrazení (standardní nebo přiblížený),
v
závislosti na informacích předávaných
parkovacími senzory.
Během manévrování můžete typ pohledu
kdykoli změnit.
Aktuální stav funkce není při vypnutí
zapalování uložen do paměti.
Princip činnosti
Pohled shora na vozidlo a jeho blízké okolí
je sestavován (vyznačeno modrými háčky)
v reálném čase postupně podle průběhu
manévrování.
Toto znázornění umožňuje snadnější
zaparkování vozidla do parkovacího místa díky
zobrazení všech překážek v
blízkosti vozidla.
Pohled se automaticky vymaže, pokud vozidlo
zůstane po delší dobu nehybné.
Senzory parkovacího asistenta doplňují
informaci pro pohled shora na vozidlo.
Při rychlosti přibližně 10
km/h zobrazení
zmizí.
Funkce se deaktivuje automaticky
přibližně 7 sekund po vyřazení zpětného
chodu nebo po otevření některých dveří
nebo výklopných dveří zavazadlového
prostoru.
Aktivace
Aktivace probíhá automaticky při zařazení
zpětného chodu a rychlosti do 10 km/h.
Prostřednictvím zadní kamery se při
manévrech za nízké rychlosti zaznamenává
blízké okolí vozidla.
6
Řízení

182

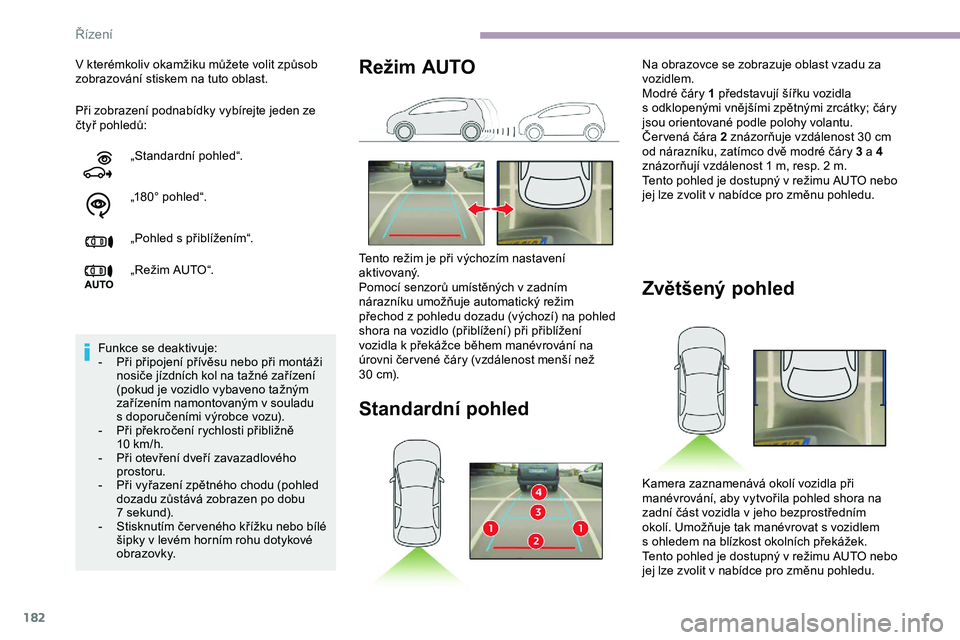

Při zobrazení podnabídky vybírejte jeden ze
čtyř pohledů: V kterémkoliv okamžiku můžete volit způsob
zobrazování stiskem na tuto oblast.
„Standardní pohled“.
„180° pohled“.
„Pohled s
přiblížením“.
„Režim AUTO“.
Funkce se deaktivuje:
-

P
ři připojení přívěsu nebo při montáži
nosiče jízdních kol na tažné zařízení
(pokud je vozidlo vybaveno tažným
zařízením namontovaným v
souladu
s
doporučeními výrobce vozu).
-

P
ři překročení rychlosti přibližně
10
km/h.
-

P
ři otevření dveří zavazadlového
prostoru.
-

P
ři vyřazení zpětného chodu (pohled
dozadu zůstává zobrazen po dobu
7
sekund).
-

S
tisknutím čer veného křížku nebo bílé
šipky v
levém horním rohu dotykové
obrazovky.
Zvětšený pohled
Kamera zaznamenává okolí vozidla při
manévrování, aby vytvořila pohled shora na
zadní část vozidla v
jeho bezprostředním
okolí. Umožňuje tak manévrovat s
vozidlem
s
ohledem na blízkost okolních překážek.
Tento pohled je dostupný v režimu AUTO nebo
jej lze zvolit v nabídce pro změnu pohledu.
Režim AUTO
Tento režim je při výchozím nastavení
aktivovaný.
Pomocí senzorů umístěných v
zadním
nárazníku umožňuje automatický režim
přechod z
pohledu dozadu (výchozí) na pohled
shora na vozidlo (přiblížení) při přiblížení
vozidla k
překážce během manévrování na
úrovni čer vené čáry (vzdálenost menší než
30
cm).
Standardní pohled
Na obrazovce se zobrazuje oblast vzadu za
vozidlem.
Modré čáry 1 představují šířku vozidla
s odklopenými vnějšími zpětnými zrcátky; čáry
jsou orientované podle polohy volantu.
Čer vená čára 2 znázorňuje vzdálenost 30 cm
od nárazníku, zatímco dvě modré čáry 3 a
4
znázorňují vzdálenost 1 m, resp. 2 m.
Tento pohled je dostupný v režimu AUTO nebo
jej lze zvolit v nabídce pro změnu pohledu.
Řízení

183

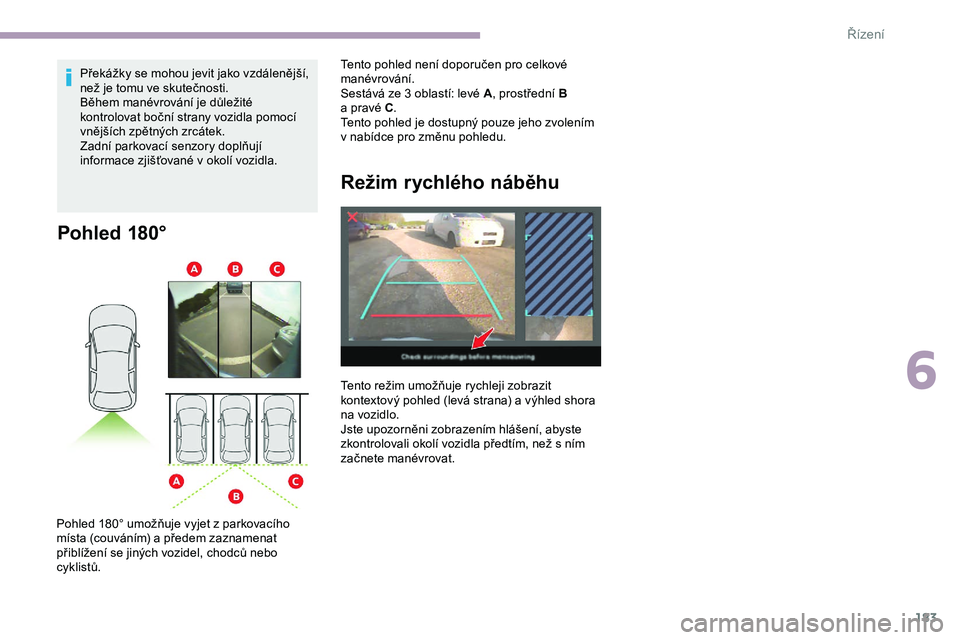

Pohled 180°
Pohled 180° umožňuje vyjet z parkovacího
místa (couváním) a předem zaznamenat
přiblížení se jiných vozidel, chodců nebo
cyklistů.Překážky se mohou jevit jako vzdálenější,
než je tomu ve skutečnosti.
Během manévrování je důležité
kontrolovat boční strany vozidla pomocí
vnějších zpětných zrcátek.
Zadní parkovací senzory doplňují
informace zjišťované v
okolí vozidla.
Režim rychlého náběhu
Tento režim umožňuje rychleji zobrazit
kontextový pohled (levá strana) a výhled shora
na vozidlo.
Jste upozorněni zobrazením hlášení, abyste
zkontrolovali okolí vozidla předtím, než s ním
začnete manévrovat. Tento pohled není doporučen pro celkové
manévrování.
Sestává ze 3 oblastí: levé
A
, prostřední B
a pravé C
.
Tento pohled je dostupný pouze jeho zvolením
v nabídce pro změnu pohledu.
6
Řízení

DOPLŇOVÁNÍ S
DŮVĚROU
MAZIVA TOTAL QUARTZ
Již více než 45 let vyznávají TOTAL
a CITROËN společné hodnoty:
dokonalost, kreativitu a technologické
inovace.
Ve stejném duchu vyvíjí společnost
TOTAL řadu maziv TOTAL QUARTZ
přizpůsobenou motorům CITROËN,
což činí jejich spalování paliva
efektivnější a ekologičtější.
TOTAL A CITROËN testují
spolehlivost a účinnost svých výrobků
během motoristických závodů za
extrémních podmínek.
Vyberte si pro servis vozidla maziva
TOTAL QUARTZ, která jsou
zárukou optimální výdrže a výkonu
motoru.

185

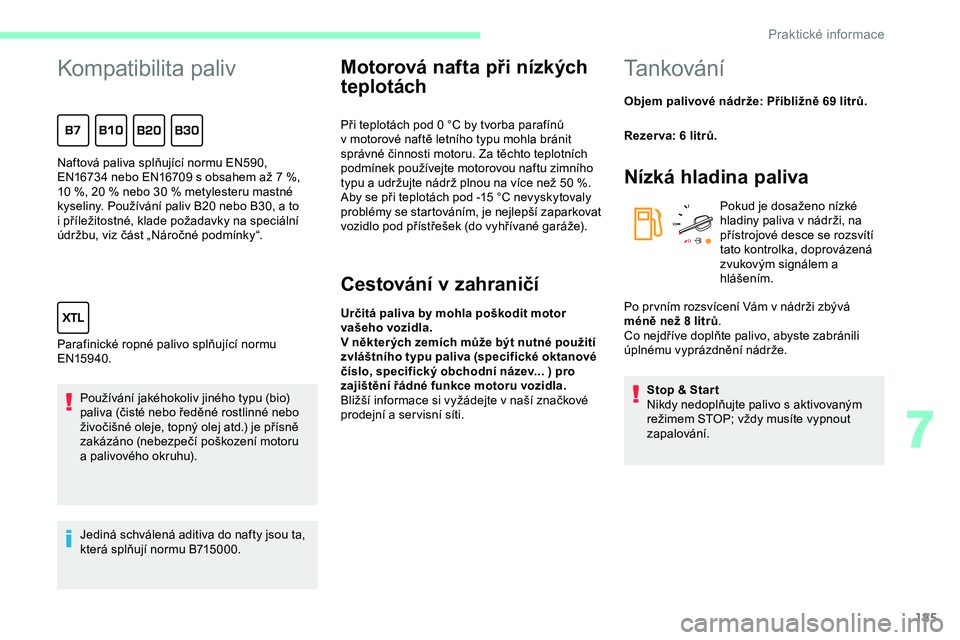

Kompatibilita paliv
Používání jakéhokoliv jiného typu (bio)
paliva (čisté nebo ředěné rostlinné nebo
živočišné oleje, topný olej atd.) je přísně
zakázáno (nebezpečí poškození motoru
a palivového okruhu).
Jediná schválená aditiva do nafty jsou ta,
která splňují normu B715000.
Motorová nafta při nízkých
teplotách
Při teplotách pod 0 °C by tvorba parafínů
v m otorové naftě letního typu mohla bránit
správné činnosti motoru. Za těchto teplotních
podmínek používejte motorovou naftu zimního
typu a udržujte nádrž plnou na více než 50
%.
Aby se při teplotách pod -15
°C nevyskytovaly
problémy se startováním, je nejlepší zaparkovat
vozidlo pod přístřešek (do vyhřívané garáže).
Cestování v z ahraničí
Určitá paliva by mohla poškodit motor
vašeho vozidla.
V někter ých zemích může být nutné použití
zvláštního typu paliva (specifické oktanové
číslo, specifický obchodní název... ) pro
zajištění řádné funkce motoru vozidla.
Bližší informace si vyžádejte v
naší značkové
prodejní a ser visní síti.
Naftová paliva splňující normu EN590,
EN16734 nebo EN16709 s obsahem až 7 %,
10 %, 20 % nebo 30 % metylesteru mastné
kyseliny. Používání paliv B20 nebo B30, a to
i příležitostné, klade požadavky na speciální
údržbu, viz část „Náročné podmínky“.
Parafinické ropné palivo splňující normu
EN159 40.
Tankování
Objem palivové nádrže: Přibližně 69 litrů.
R ezer va: 6 litrů.
Nízká hladina paliva
Pokud je dosaženo nízké
hladiny paliva v nádrži, na
přístrojové desce se rozsvítí
tato kontrolka, doprovázená
zvukovým signálem a
hlášením.
Stop & Star t
Nikdy nedoplňujte palivo s
aktivovaným
režimem STOP; vždy musíte vypnout
zapalování.
Po pr vním rozsvícení Vám v nádrži zbývá
méně než 8 litrů
.
Co nejdříve doplňte palivo, abyste zabránili
úplnému vyprázdnění nádrže.
7
Pr

186

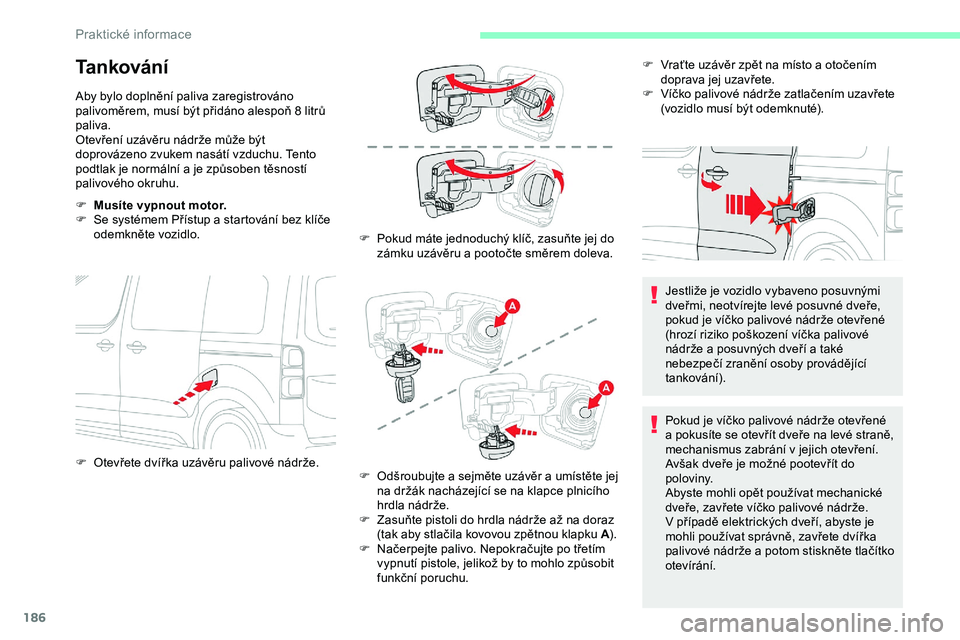

Tankování
Aby bylo doplnění paliva zaregistrováno
palivoměrem, musí být přidáno alespoň 8 litrů
paliva.
Otevření uzávěru nádrže může být
doprovázeno zvukem nasátí vzduchu. Tento
podtlak je normální a je způsoben těsností
palivového okruhu.
F

M
usíte vypnout motor.
F

S
e systémem Přístup a startování bez klíče
odemkněte vozidlo. F

P
okud máte jednoduchý klíč, zasuňte jej do
zámku uzávěru a
pootočte směrem doleva.F

V
raťte uzávěr zpět na místo a otočením
doprava jej uzavřete.
F V íčko palivové nádrže zatlačením uzavřete
(vozidlo musí být odemknuté).
Jestliže je vozidlo vybaveno posuvnými
dveřmi, neotvírejte levé posuvné dveře,
pokud je víčko palivové nádrže otevřené
(hrozí riziko poškození víčka palivové
nádrže a
posuvných dveří a také
nebezpečí zranění osoby provádějící
tankování).
Pokud je víčko palivové nádrže otevřené
a
pokusíte se otevřít dveře na levé straně,
mechanismus zabrání v
jejich otevření.
Avšak dveře je možné pootevřít do
p o l ov i ny.
Abyste mohli opět používat mechanické
dveře, zavřete víčko palivové nádrže.
V případě elektrických dveří, abyste je
mohli používat správně, zavřete dvířka
palivové nádrže a potom stiskněte tlačítko
otevírání.
F

O
tevřete dvířka uzávěru palivové nádrže. F

O
dšroubujte a sejměte uzávěr a umístěte jej
na držák nacházející se na klapce plnicího
hrdla nádrže.
F

Z
asuňte pistoli do hrdla nádrže až na doraz
(tak aby stlačila kovovou zpětnou klapku A ).
F

N
ačerpejte palivo. Nepokračujte po třetím
vypnutí pistole, jelikož by to mohlo způsobit
funkční poruchu.
Praktick

187

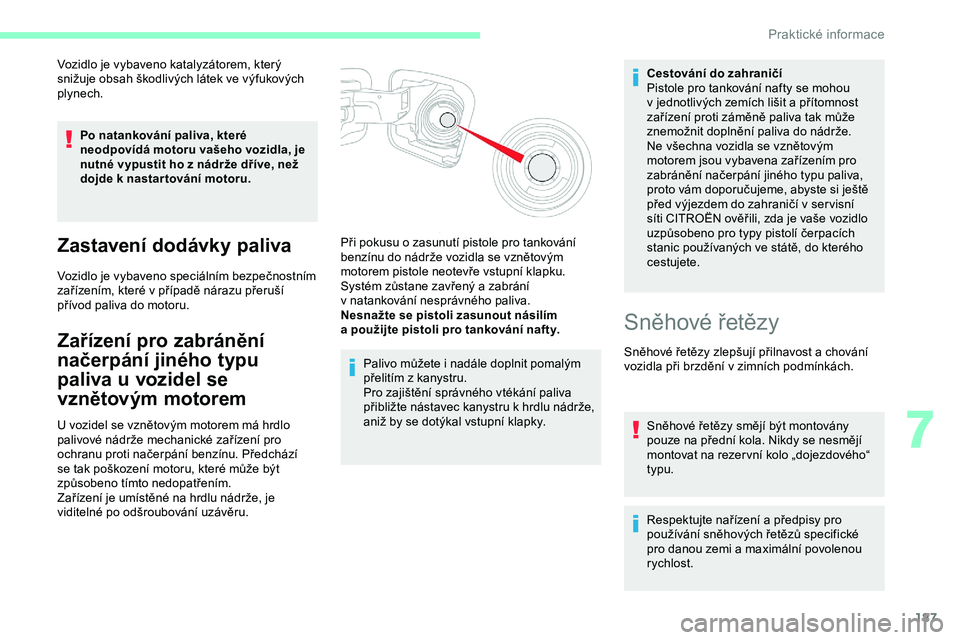

Vozidlo je vybaveno katalyzátorem, který
snižuje obsah škodlivých látek ve výfukových
plynech.Po natankování paliva, které
neodpovídá motoru vašeho vozidla, je
nutné vypustit ho z
nádrže dříve, než
dojde k
nastar tování motoru.
Zastavení dodávky paliva
Vozidlo je vybaveno speciálním bezpečnostním
zařízením, které v případě nárazu přeruší
přívod paliva do motoru.
Zařízení pro zabránění
načerpání jiného typu
paliva u vozidel se
vznětovým motorem
U vozidel se vznětovým motorem má hrdlo
p alivové nádrže mechanické zařízení pro
ochranu proti načerpání benzínu. Předchází
se tak poškození motoru, které může být
způsobeno tímto nedopatřením.
Zařízení je umístěné na hrdlu nádrže, je
viditelné po odšroubování uzávěru. Palivo můžete i
nadále doplnit pomalým
přelitím z kanystru.
Pro zajištění správného vtékání paliva
přibližte nástavec kanystru k hrdlu nádrže,
aniž by se dotýkal vstupní klapky. Cestování do zahraničí
Pistole pro tankování nafty se mohou
v
jednotlivých zemích lišit a přítomnost
zařízení proti záměně paliva tak může
znemožnit doplnění paliva do nádrže.
Ne všechna vozidla se vznětovým
motorem jsou vybavena zařízením pro
zabránění načerpání jiného typu paliva,
proto vám doporučujeme, abyste si ještě
před výjezdem do zahraničí v ser visní
síti CITROËN ověřili, zda je vaše vozidlo
uzpůsobeno pro typy pistolí čerpacích
stanic používaných ve státě, do kterého
cestujete.
Při pokusu o zasunutí pistole pro tankování
benzínu do nádrže vozidla se vznětovým
motorem pistole neotevře vstupní klapku.
Systém zůstane zavřený a zabrání
v natankování nesprávného paliva.
Nesnažte se pistoli zasunout násilím
a použijte pistoli pro tankování nafty.
Sněhové řetězy
Sněhové řetězy zlepšují přilnavost a chování
v ozidla při brzdění v zimních podmínkách.
Sněhové řetězy smějí být montovány
pouze na přední kola. Nikdy se nesmějí
montovat na rezer vní kolo „dojezdového“
typu.
Respektujte nařízení a
předpisy pro
používání sněhových řetězů specifické
pro danou zemi a
maximální povolenou
rychlost.
7
Pr

188

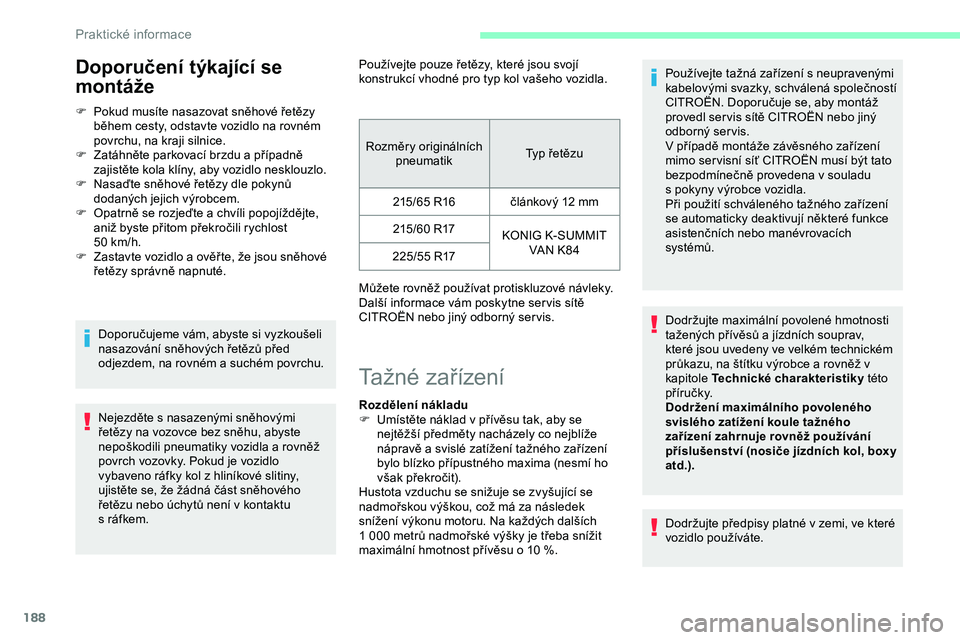

Doporučení týkající se
montáže
F Pokud musíte nasazovat sněhové řetězy během cesty, odstavte vozidlo na rovném
povrchu, na kraji silnice.
F

Z
atáhněte parkovací brzdu a případně
zajistěte kola klíny, aby vozidlo nesklouzlo.
F

N
asaďte sněhové řetězy dle pokynů
dodaných jejich výrobcem.
F

O
patrně se rozjeďte a chvíli popojíždějte,
aniž byste přitom překročili rychlost
50
km/h.
F

Z
astavte vozidlo a ověř te, že jsou sněhové
řetězy správně napnuté.
Doporučujeme vám, abyste si vyzkoušeli
nasazování sněhových řetězů před
odjezdem, na rovném a suchém povrchu.
Nejezděte s
nasazenými sněhovými
řetězy na vozovce bez sněhu, abyste
nepoškodili pneumatiky vozidla a rovněž
povrch vozovky. Pokud je vozidlo
vybaveno ráfky kol z
hliníkové slitiny,
ujistěte se, že žádná část sněhového
řetězu nebo úchytů není v
kontaktu
s
ráfkem. Používejte pouze řetězy, které jsou svojí
konstrukcí vhodné pro typ kol vašeho vozidla.
Můžete rovněž používat protiskluzové návleky.
Další informace vám poskytne ser vis sítě
CITROËN nebo jiný odborný ser vis.
Rozměry originálních
pneumatik Typ řetězu
215/65 R16 článkový 12 mm 215/60 R17 KONIG K-SUMMIT
VAN K84
225/55 R17
Tažné zařízení
Rozdělení nákladu
F
U místěte náklad v přívěsu tak, aby se
nejtěžší předměty nacházely co nejblíže
nápravě a svislé zatížení tažného zařízení
bylo blízko přípustného maxima (nesmí ho
však překročit).
Hustota vzduchu se snižuje se zvyšující se
nadmořskou výškou, což má za následek
snížení výkonu motoru. Na každých dalších
1
000 metrů nadmořské výšky je třeba snížit
maximální hmotnost přívěsu o 10
%.Používejte tažná zařízení s neupravenými
kabelovými svazky, schválená společností
CITROËN. Doporučuje se, aby montáž
provedl ser vis sítě CITROËN nebo jiný
odborný ser vis.
V případě montáže závěsného zařízení
mimo ser visní síť CITROËN musí být tato
bezpodmínečně provedena v
souladu
s pokyny výrobce vozidla.
Při použití schváleného tažného zařízení
se automaticky deaktivují některé funkce
asistenčních nebo manévrovacích
systémů.
Dodržujte maximální povolené hmotnosti
tažených přívěsů a jízdních souprav,
které jsou uvedeny ve velkém technickém
průkazu, na štítku výrobce a rovněž v
kapitole Technické charakteristiky této
příručky.
Dodržení maximálního povoleného
svislého zatížení koule tažného
zařízení zahrnuje rovněž používání
příslušenství (nosiče jízdních kol, boxy
atd.).
Dodržujte předpisy platné v zemi, ve které
vozidlo používáte.
Pr
