CITROEN JUMPER SPACETOURER 2020 Návod na použití (in Czech)

219

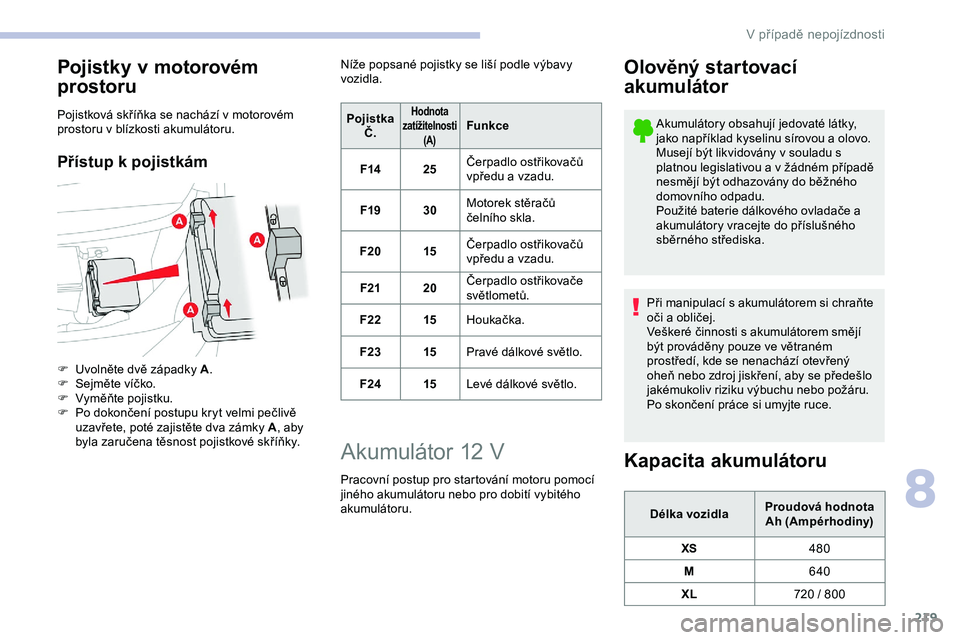

Pojistky v motorovém
prostoru
Pojistková skříňka se nachází v motorovém
prostoru v blízkosti akumulátoru.
Přístup k pojistkám
F Uvolněte dvě západky A .
F S ejměte víčko.
F

Vy
měňte pojistku.
F

P
o dokončení postupu kryt velmi pečlivě
uzavřete, poté zajistěte dva zámky A , aby
byla zaručena těsnost pojistkové skříňky. Níže popsané pojistky se liší podle výbavy
vozidla.
Pojistka Č.
Hodnota
zatížitelnosti (A)Funkce
F14 25Čerpadlo ostřikovačů
vpředu a
vzadu.
F19 30Motorek stěračů
čelního skla.
F20 15Čerpadlo ostřikovačů
vpředu a
vzadu.
F21 20Čerpadlo ostřikovače
světlometů.
F22 15Houkačka.
F23 15Pravé dálkové světlo.
F24 15Levé dálkové světlo.
Akumulátor 12 V
Pracovní postup pro startování motoru pomocí
jiného akumulátoru nebo pro dobití vybitého
akumulátoru.
Olověný startovací
akumulátor
Akumulátory obsahují jedovaté látky,
jako například kyselinu sírovou a olovo.
Musejí být likvidovány v souladu s
platnou legislativou a v žádném případě
nesmějí být odhazovány do běžného
domovního odpadu.
Použité baterie dálkového ovladače a
akumulátory vracejte do příslušného
sběrného střediska.
Při manipulací s akumulátorem si chraňte
oči a obličej.
Veškeré činnosti s akumulátorem smějí
být prováděny pouze ve větraném
prostředí, kde se nenachází otevřený
oheň nebo zdroj jiskření, aby se předešlo
jakémukoliv riziku výbuchu nebo požáru.
Po skončení práce si umyjte ruce.
Kapacita akumulátoru
Délka vozidla Proudová hodnota
Ah (Ampérhodiny)
XS 480
M 640
XL 720 / 800
8
V případě nepojízdnosti

220
Akumulátor se nachází pod kapotou motoru.
F O tevřete kapotu pomocí vnitřní
uvolňovací páčky a poté pomocí venkovní
bezpečnostní západky.
F

U
pevněte vzpěru kapoty.
Více informací o kapotě a motoru
naleznete v
příslušných kapitolách.

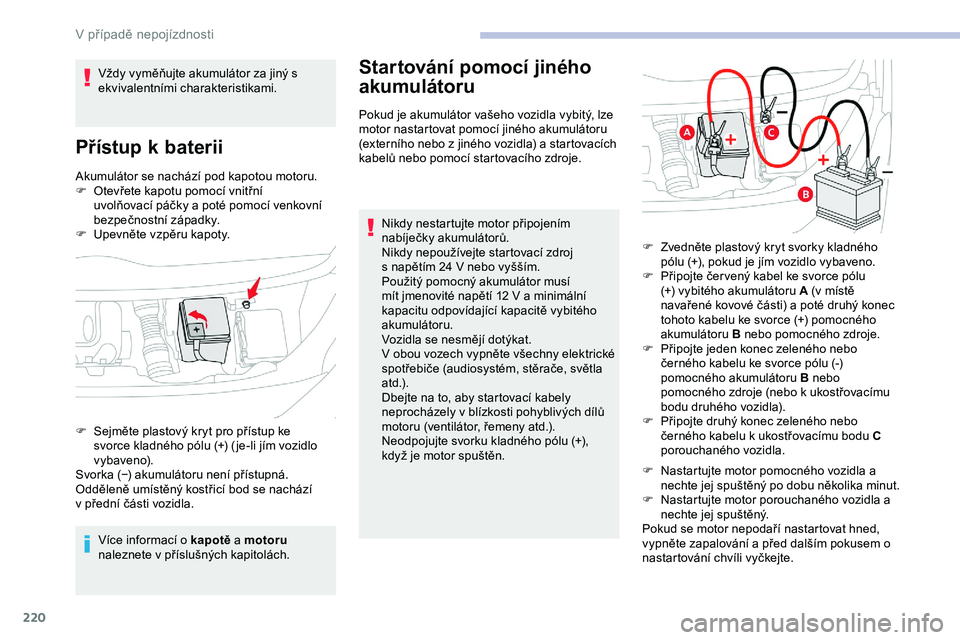

Startování pomocí jiného
akumulátoru
Pokud je akumulátor vašeho vozidla vybitý, lze
motor nastartovat pomocí jiného akumulátoru
(externího nebo z jiného vozidla) a startovacích
kabelů nebo pomocí startovacího zdroje.Nikdy nestartujte motor připojením
nabíječky akumulátorů.
Nikdy nepoužívejte startovací zdroj
s
napětím 24 V nebo vyšším.
Použitý pomocný akumulátor musí
mít jmenovité napětí 12 V a
minimální
kapacitu odpovídající kapacitě vybitého
akumulátoru.
Vozidla se nesmějí dotýkat.
V obou vozech vypněte všechny elektrické
spotřebiče (audiosystém, stěrače, světla
atd.).
Dbejte na to, aby startovací kabely
neprocházely v blízkosti pohyblivých dílů
motoru (ventilátor, řemeny atd.).
Neodpojujte svorku kladného pólu (+),
když je motor spuštěn.
Vždy vyměňujte akumulátor za jiný s
ekvivalentními charakteristikami.
Přístup k b
aterii
F Sejměte plastový kryt pro přístup ke
svorce kladného pólu (+) ( je-li jím vozidlo
v y b ave n o).
Svorka (−) akumulátoru není přístupná.
Odděleně umístěný kostřicí bod se nachází
v
přední části vozidla. F

Z
vedněte plastový kryt svorky kladného
pólu (+), pokud je jím vozidlo vybaveno.
F
P
řipojte čer vený kabel ke svorce pólu
(+) vybitého akumulátoru A (v místě
navařené kovové části) a poté druhý konec
tohoto kabelu ke svorce (+) pomocného
akumulátoru
B
nebo pomocného zdroje.
F
P
řipojte jeden konec zeleného nebo
černého kabelu ke svorce pólu (-)
pomocného akumulátoru B nebo
pomocného zdroje (nebo k ukostřovacímu
bodu druhého vozidla).
F P řipojte druhý konec zeleného nebo
černého kabelu k ukostřovacímu bodu C
porouchaného vozidla.
F

N
astartujte motor pomocného vozidla a
nechte jej spuštěný po dobu několika minut.
F

N
astartujte motor porouchaného vozidla a
nechte jej spuštěný.
Pokud se motor nepodaří nastartovat hned,
vypněte zapalování a před dalším pokusem o
nastartování chvíli vyčkejte.
V případě nepojízdnosti

221
24v 12v
F Počkejte, dokud se motor neustálí ve volnoběžných otáčkách.
F

O
dpojte pomocné kabely v obráceném
pořadí úkonů .
F

N
asaďte zpět plastový kryt svorky kladného
pólu (+) – je-li jím vozidlo vybaveno.
F

N
echte motor spuštěný po dobu minimálně
30
minut (vozidlo může stát nebo s ním
můžete jet), aby se akumulátor dostatečně
nabil.
Při odpojování proveďte operace
v
opačném pořadí.
Některé funkce, mezi nimi i systém Stop
& Start, nejsou k dispozici, pokud úroveň
nabití akumulátoru nedosahuje dostatečné
hodnoty.

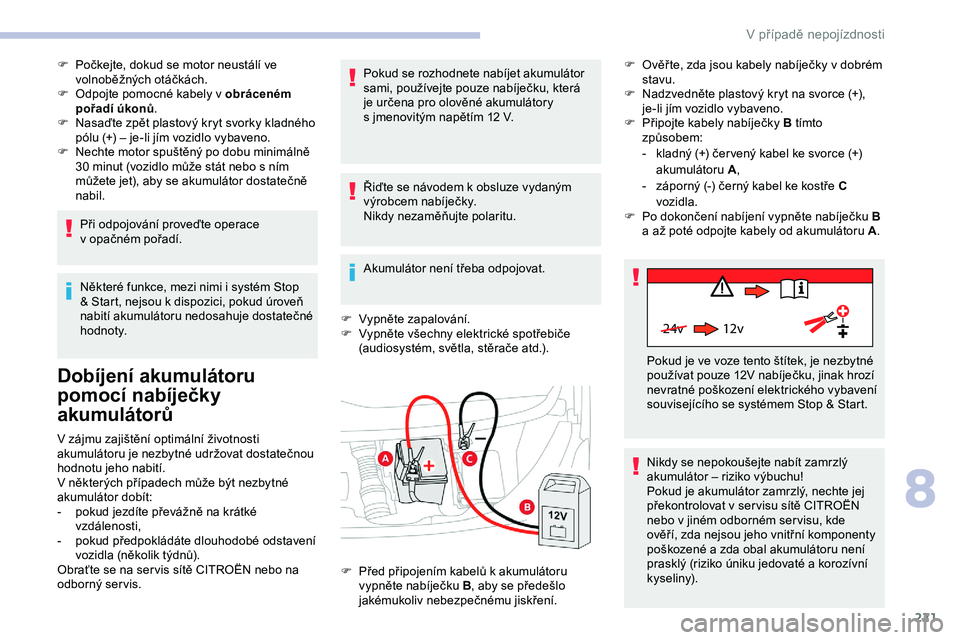

Dobíjení akumulátoru
pomocí nabíječky
akumulátorů
V zájmu zajištění optimální životnosti
akumulátoru je nezbytné udržovat dostatečnou
hodnotu jeho nabití.
V některých případech může být nezbytné
akumulátor dobít:
-

p
okud jezdíte převážně na krátké
vzdálenosti,
-

p
okud předpokládáte dlouhodobé odstavení
vozidla (několik týdnů).
Obraťte se na ser vis sítě CITROËN nebo na
odborný ser vis. Pokud se rozhodnete nabíjet akumulátor
sami, používejte pouze nabíječku, která
je určena pro olověné akumulátory
s
jmenovitým napětím 12 V.
Řiďte se návodem k obsluze vydaným
výrobcem nabíječky.
Nikdy nezaměňujte polaritu.
Akumulátor není třeba odpojovat.
F
V
ypněte zapalování.
F
V
ypněte všechny elektrické spotřebiče
(audiosystém, světla, stěrače atd.). F
O
věř te, zda jsou kabely nabíječky v dobrém
stavu.
F
N
adzvedněte plastový kryt na svorce (+),
je-li jím vozidlo vybaveno.
F
P
řipojte kabely nabíječky B tímto
způsobem:
-
k
ladný (+) čer vený kabel ke svorce (+)
akumulátoru A,
-
z
áporný (-) černý kabel ke kostře C
vozidla.
F
P
o dokončení nabíjení vypněte nabíječku B
a až poté odpojte kabely od akumulátoru A
.
F
P
řed připojením kabelů k akumulátoru
vypněte nabíječku B , aby se předešlo
jakémukoliv nebezpečnému jiskření. Pokud je ve voze tento štítek, je nezbytné
používat pouze 12V nabíječku, jinak hrozí
nevratné poškození elektrického vybavení
souvisejícího se systémem Stop & Start.
Nikdy se nepokoušejte nabít zamrzlý
akumulátor – riziko výbuchu!
Pokud je akumulátor zamrzlý, nechte jej
překontrolovat v ser visu sítě CITROËN
nebo v jiném odborném ser visu, kde
ověří, zda nejsou jeho vnitřní komponenty
poškozené a zda obal akumulátoru není
prasklý (riziko úniku jedovaté a korozívní
kyseliny).
8
9S
tSDG
QHSRMt]GQRVWL

222

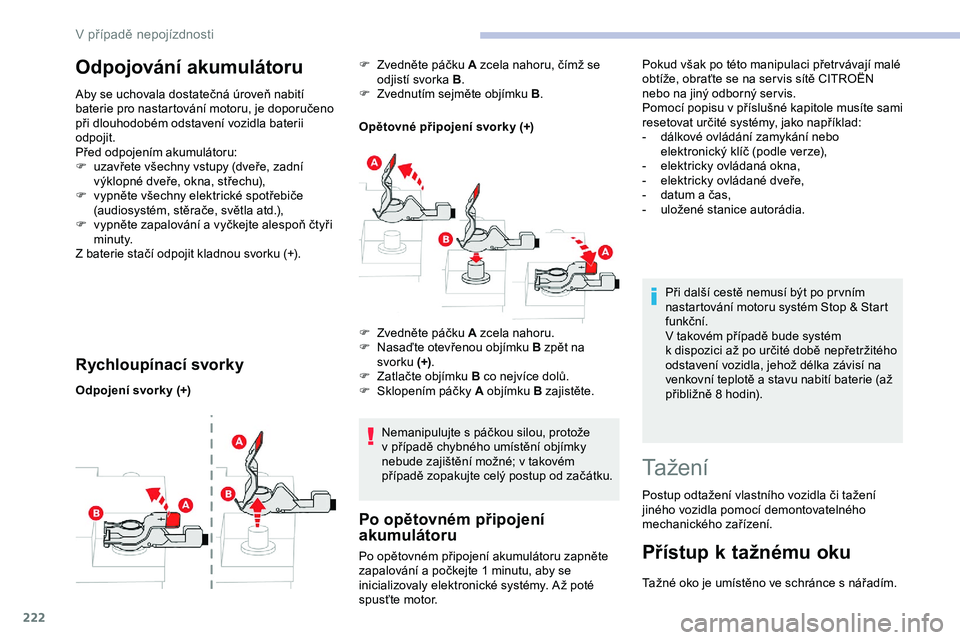

Odpojování akumulátoru
Aby se uchovala dostatečná úroveň nabití
baterie pro nastartování motoru, je doporučeno
při dlouhodobém odstavení vozidla baterii
odpojit.
Před odpojením akumulátoru:
F
u
zavřete všechny vstupy (dveře, zadní
výklopné dveře, okna, střechu),
F

v
ypněte všechny elektrické spotřebiče
(audiosystém, stěrače, světla atd.),
F

v
ypněte zapalování a vyčkejte alespoň čtyři
minuty.
Z
baterie stačí odpojit kladnou svorku (+).
Rychloupínací svorky
Odpojení svorky (+) Opětovné připojení svorky (+)
Nemanipulujte s páčkou silou, protože
v případě chybného umístění objímky
nebude zajištění možné; v
takovém
případě zopakujte celý postup od začátku.
Po opětovném připojení
akumulátoru
F Zvedněte páčku A zcela nahoru, čímž se odjistí svorka B .
F

Z
vednutím sejměte objímku B .
Po opětovném připojení akumulátoru zapněte
zapalování a
počkejte 1 minutu, aby se
inicializovaly elektronické systémy. A ž poté
spusťte motor. Při další cestě nemusí být po pr vním
nastartování motoru systém Stop & Start
funkční.
V
takovém případě bude systém
k
dispozici až po určité době nepřetržitého
odstavení vozidla, jehož délka závisí na
venkovní teplotě a
stavu nabití baterie (až
přibližně 8 hodin).
Ta ž e n í
Postup odtažení vlastního vozidla či tažení
jiného vozidla pomocí demontovatelného
mechanického zařízení.
Přístup k tažnému oku
Tažné oko je umístěno ve schránce s nářadím.
F

Z

vedněte páčku A zcela nahoru.
F

N

asaďte otevřenou objímku B zpět na
svorku (+).
F

Z

atlačte objímku B co nejvíce dolů.
F

Sk

lopením páčky
A objímku B zajistěte. Pokud však po této manipulaci přetr vávají malé
obtíže, obraťte se na ser vis sítě CITROËN
nebo na jiný odborný ser vis.
Pomocí popisu v příslušné kapitole musíte sami
resetovat určité systémy, jako například:
-
d
álkové ovládání zamykání nebo
elektronický klíč (podle verze),
-
e
lektricky ovládaná okna,
-
e
lektricky ovládané dveře,
-
d
atum a čas,
-
u
ložené stanice autorádia.
V případě nepojízdnosti

223
Více informací o schránce na nářadí
naleznete v příslušné kapitole.
U vozidla s mechanickou převodovkou
přesuňte řadicí páku do neutrální polohy.
U vozidla s automatickou nebo
automatizovanou převodovkou přesuňte
volicí páku do polohy N .
Nedodržení tohoto pokynu může vést
k
poškození některých součástí brzdové
soustavy a ke ztrátě posilovacího
účinku brzdové soustavy po opětovném
nastartování motoru.

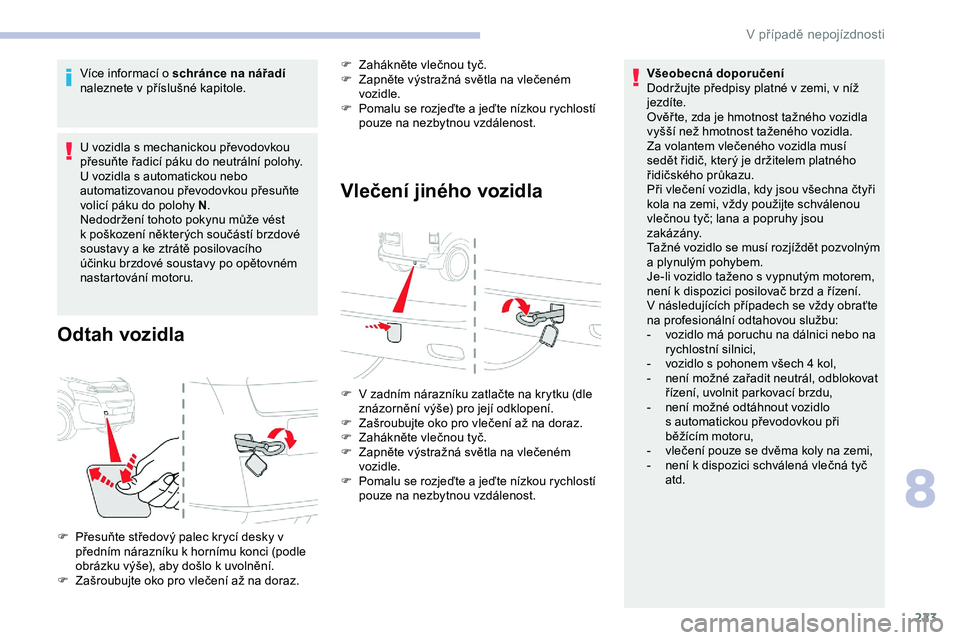

Odtah vozidla
F Zahákněte vlečnou tyč.
F Z apněte výstražná světla na vlečeném
vozidle.
F

P
omalu se rozjeďte a jeďte nízkou rychlostí
pouze na nezbytnou vzdálenost.
Vlečení jiného vozidla
F V zadním nárazníku zatlačte na krytku (dle
znázornění výše) pro její odklopení.
F

Z
ašroubujte oko pro vlečení až na doraz.
F

Z
ahákněte vlečnou tyč.
F

Z
apněte výstražná světla na vlečeném
vozidle.
F

P
omalu se rozjeďte a jeďte nízkou rychlostí
pouze na nezbytnou vzdálenost.
F

P

řesuňte středový palec krycí desky v
předním nárazníku k hornímu konci (podle
obrázku výše), aby došlo k uvolnění.
F

Z

ašroubujte oko pro vlečení až na doraz. Všeobecná doporučení
Dodržujte předpisy platné v
zemi, v níž
jezdíte.
Ověř te, zda je hmotnost tažného vozidla
vyšší než hmotnost taženého vozidla.
Za volantem vlečeného vozidla musí
sedět řidič, který je držitelem platného
řidičského průkazu.
Při vlečení vozidla, kdy jsou všechna čtyři
kola na zemi, vždy použijte schválenou
vlečnou tyč; lana a popruhy jsou
zakázány.
Tažné vozidlo se musí rozjíždět pozvolným
a plynulým pohybem.
Je-li vozidlo taženo s vypnutým motorem,
není k dispozici posilovač brzd a řízení.
V následujících případech se vždy obraťte
na profesionální odtahovou službu:
-
v
ozidlo má poruchu na dálnici nebo na
rychlostní silnici,
-
v
ozidlo s pohonem všech 4 kol,
- n ení možné zařadit neutrál, odblokovat
řízení, uvolnit parkovací brzdu,
- n ení možné odtáhnout vozidlo
s
automatickou převodovkou při
běžícím motoru,
-

v
lečení pouze se dvěma koly na zemi,
-

n
ení k dispozici schválená vlečná tyč
atd.
8
V případě nepojízdnosti

224

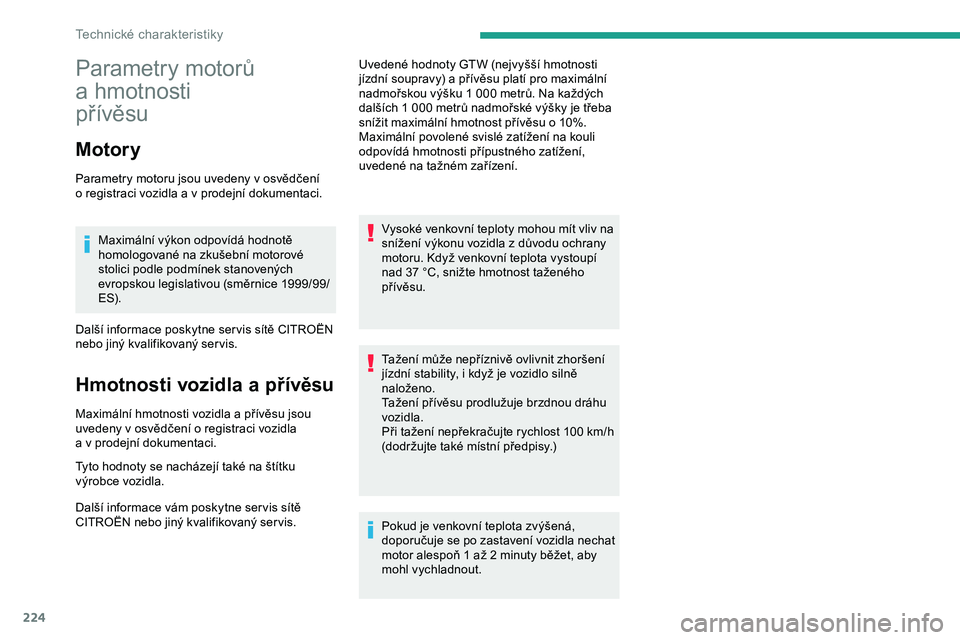

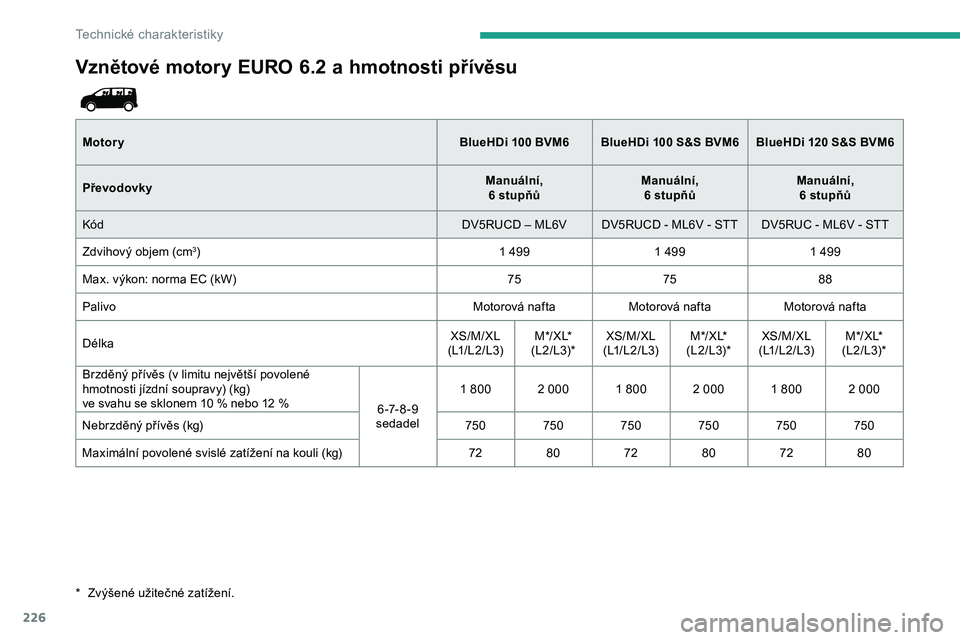

Parametry motorů
a hmotnosti
přívěsu
Motory
Parametry motoru jsou uvedeny v osvědčení
o registraci vozidla a v prodejní dokumentaci.
Maximální výkon odpovídá hodnotě
homologované na zkušební motorové
stolici podle podmínek stanovených
evropskou legislativou (směrnice 1999/99/
ES).
Další informace poskytne ser vis sítě CITROËN
nebo jiný kvalifikovaný ser vis.
Hmotnosti vozidla a p řívěsu
Maximální hmotnosti vozidla a přívěsu jsou
uvedeny v
osvědčení o registraci vozidla
a
v prodejní dokumentaci.
Tyto hodnoty se nacházejí také na štítku
výrobce vozidla.
Další informace vám poskytne ser vis sítě
CITROËN nebo jiný kvalifikovaný ser vis. Uvedené hodnoty GTW (nejvyšší hmotnosti
jízdní soupravy) a přívěsu platí pro maximální
nadmořskou výšku 1
000 metrů. Na každých
dalších 1 000 metrů nadmořské výšky je třeba
snížit maximální hmotnost přívěsu o 10%.
Maximální povolené svislé zatížení na kouli
odpovídá hmotnosti přípustného zatížení,
uvedené na tažném zařízení.
Vysoké venkovní teploty mohou mít vliv na
snížení výkonu vozidla z důvodu ochrany
motoru. Když venkovní teplota vystoupí
nad 37 °C, snižte hmotnost taženého
přívěsu.
Tažení může nepříznivě ovlivnit zhoršení
jízdní stability, i když je vozidlo silně
naloženo.
Tažení přívěsu prodlužuje brzdnou dráhu
vozidla.
Při tažení nepřekračujte rychlost 100
km/h
(dodržujte také místní předpisy.)
Pokud je venkovní teplota zvýšená,
doporučuje se po zastavení vozidla nechat
motor alespoň 1
až 2 minuty běžet, aby
mohl vychladnout.
T

225

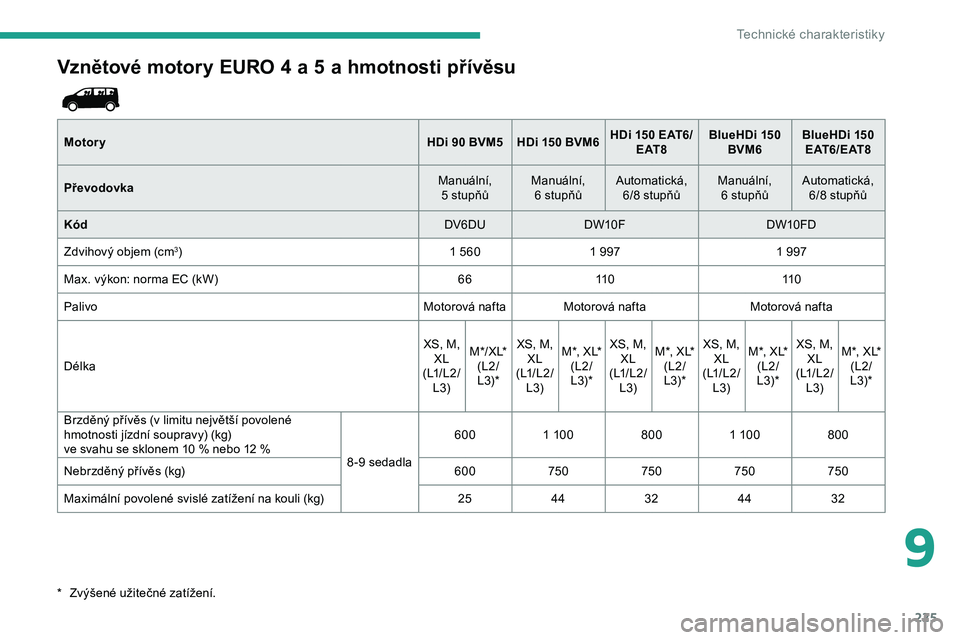

Vznětové motory EURO 4 a 5 a hmotnosti přívěsu
Motory HDi 90 BVM5 HDi 150 BVM6HDi 150 EAT6/
E AT 8 BlueHDi
150
BVM6 BlueHDi
150
E AT 6 / E AT 8
Převodovka Manuální,
5
stupňůManuální,
6
stupňůAutomatická,
6/8
stupňůManuální,
6
stupňůAutomatická,
6/8
stupňů
Kód DV6DUDW10F DW10FD
Zdvihový objem (cm
3) 1 5601 9971 997
Max. výkon: norma EC (kW) 6611 0 11 0
Palivo Motorová nafta Motorová naftaMotorová nafta
Délka XS, M,
XL
( L1 / L 2 / L3) M * / X L*
(L2/
L3)* XS, M,
XL
( L1 / L 2 / L3) M*, XL*
(L2/
L3)* XS, M,
XL
( L1 / L 2 / L3) M*, XL*
(L2/
L3)* XS, M,
XL
( L1 / L 2 / L3) M*, XL*
(L2/
L3)* XS, M,
XL
( L1 / L 2 / L3) M*, XL*
(L2/
L3)*
Brzděný přívěs (v

limitu největší povolené
hmotnosti jízdní soupravy) (kg)
ve svahu se sklonem 10
% nebo 12 % 8-9
s

edadla600
1
100800 1
100800
Nebrzděný přívěs (kg) 600750750750750
Maximální povolené svislé zatížení na kouli (kg) 2544 3244 32
*

Z

výšené užitečné zatížení.
9
Technick

226
Vznětové motory EURO 6.2 a hmotnosti přívěsu
Motory BlueHDi 100 BVM6 BlueHDi 100 S&S BVM6 BlueHDi 120 S&S BVM6
Převodovky Manuální,

6
stupňůManuální,

6
stupňůManuální,

6
stupňů
Kód DV5RUCD – ML6V DV5RUCD - ML6V - STT DV5RUC - ML6V - STT
Zdvihový objem (cm
3) 1 4991 4991 499
Max. výkon: norma EC (kW) 757588
Palivo Motorová naftaMotorová naftaMotorová nafta
Délka XS/M/XL
(L1/L2/L3) M * / X L*
(L 2 / L3)* XS/M/XL
(L1/L2/L3) M * / X L*
(L 2 / L3)* XS/M/XL
(L1/L2/L3) M * / X L*
(L 2 / L3)*
Brzděný přívěs (v

limitu největší povolené
hmotnosti jízdní soupravy) (kg)
ve svahu se sklonem 10
% nebo 12 % 6 -7- 8 - 9
sedadel 1
800 2 000 1 800 2 000 1 800 2 000
Nebrzděný přívěs (kg) 750 750 750 750 750 750
Maximální povolené svislé zatížení na kouli (kg) 7280 7280 7280
*

Z

výšené užitečné zatížení.
T

227

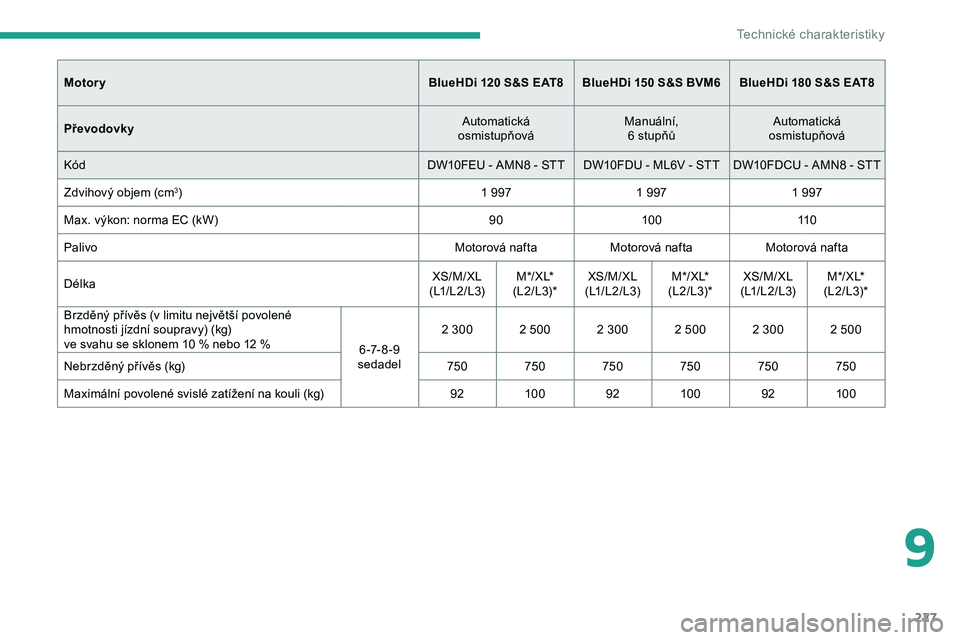

MotoryBlueHDi 120 S&S EAT8 BlueHDi 150 S&S BVM6 BlueHDi 180 S&S EAT8
Převodovky Automatická
osmistupňová Manuální,

6
stupňůAutomatická
osmistupňová
Kód DW10FEU - AMN8 - STT DW10FDU - ML6V - STT DW10FDCU - AMN8 - STT
Zdvihový objem (cm
3) 1 9971 9971 997
Max. výkon: norma EC (kW) 9010 0 11 0
Palivo Motorová naftaMotorová naftaMotorová nafta
Délka XS/M/XL
(L1/L2/L3) M * / X L*
(L 2 / L3)* XS/M/XL
(L1/L2/L3) M * / X L*
(L 2 / L3)* XS/M/XL
(L1/L2/L3) M * / X L*
(L 2 / L3)*
Brzděný přívěs (v

limitu největší povolené
hmotnosti jízdní soupravy) (kg)
ve svahu se sklonem 10
% nebo 12 % 6 -7- 8 - 9
sedadel 2
300 2 500 2 300 2 500 2 300 2 500
Nebrzděný přívěs (kg) 750 750 750 750 750 750
Maximální povolené svislé zatížení na kouli (kg) 9210 0 9210 0 9210 0
9
T

228

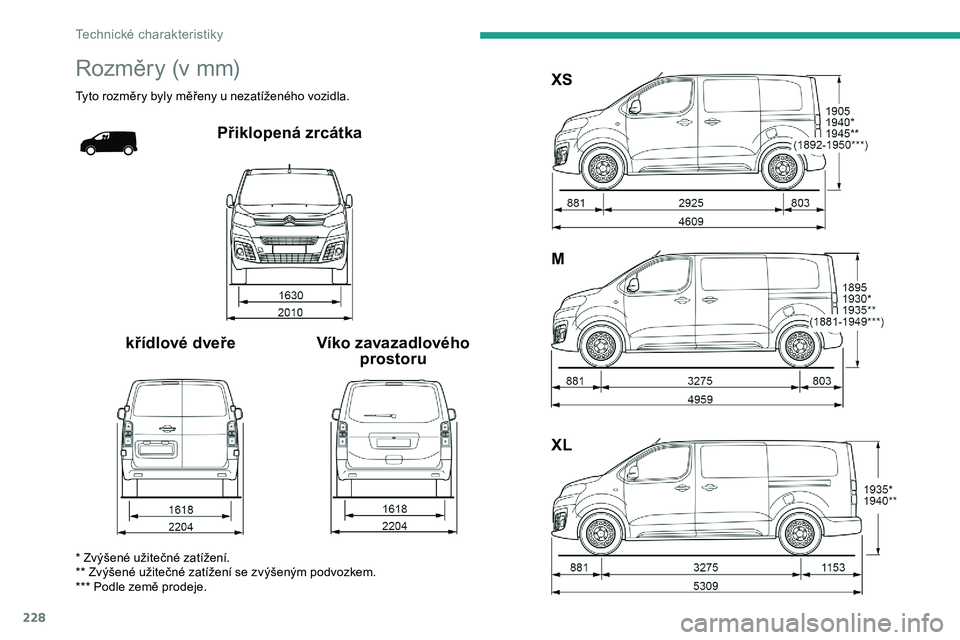

Rozměry (v mm)
Tyto rozměry byly měřeny u nezatíženého vozidla.
Přiklopená zrcátka
křídlové dveře Víko zavazadlového
prostoru XS
M
XL
* Zvýšené užitečné zatížení.
** Zvýšené užitečné zatížení se zvýšeným podvozkem.
*** Podle země prodeje.
Technick
