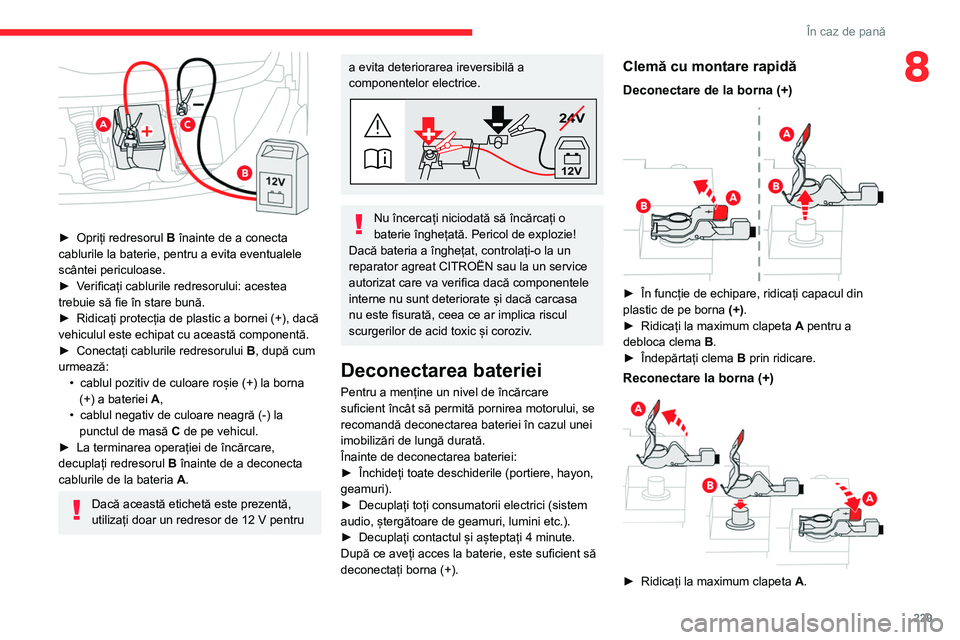

229
În caz de pană
8

► Opriți redresorul B înainte de a conecta
cablurile la baterie, pentru a evita eventualele
scântei periculoase.
â–º

V
erificați cablurile redresorului: acestea
trebuie să fie în stare bună.
â–º

Ridicați protecția de plastic a bornei (+), dacă
vehiculul este echipat cu această componentă.
â–º


Conectați cablurile redresorului B

, după cum
urmează: •

cablul pozitiv de culoare roșie (+) la borna
(+) a bateriei

A,
•

cablul negativ de culoare neagră (-) la
punctul de masă C

de pe vehicul.
â–º

La terminarea operației de încărcare,
decuplați redresorul B

înainte de a deconecta
cablurile de la bateria A.
Dacă această etichetă este prezentă,
utilizați doar un redresor de 12
V pentru
a evita deteriorarea ireversibilă a
componentelor electrice.
24V
12V
Nu încercați niciodată să încărcați o
baterie înghețată. Pericol de explozie!
Dacă bateria a înghețat, controlați-o la un
reparator agreat CITROËN sau la un service
autorizat care va verifica dacă componentele
interne nu sunt deteriorate și dacă carcasa
nu este fisurată, ceea ce ar implica riscul
scurgerilor de acid toxic și coroziv.
Deconectarea bateriei
Pentru a menține un nivel de încărcare
suficient încât să permită pornirea motorului, se
recomandă deconectarea bateriei în cazul unei
imobilizări de lungă durată.
ÃŽnainte de deconectarea bateriei:
â–º

Închideți toate deschiderile (portiere, hayon,
geamuri).
â–º


Decuplați toți consumatorii electrici (sistem
audio, ștergătoare de geamuri, lumini etc.).
â–º


Decuplați contactul și așteptați 4
minute.
După ce aveți acces la baterie, este suficient să
deconectați borna (+).
Clemă cu montare rapidă
Deconectare de la borna (+)

► În funcție de echipare, ridicați capacul din
plastic de pe borna (+)
.
â–º

Ridicați la maximum clapeta A

pentru a
debloca clema B.
â–º

Îndepărtați clema B

prin ridicare.
Reconectare la borna (+)

► Ridicați la maximum clapeta A .

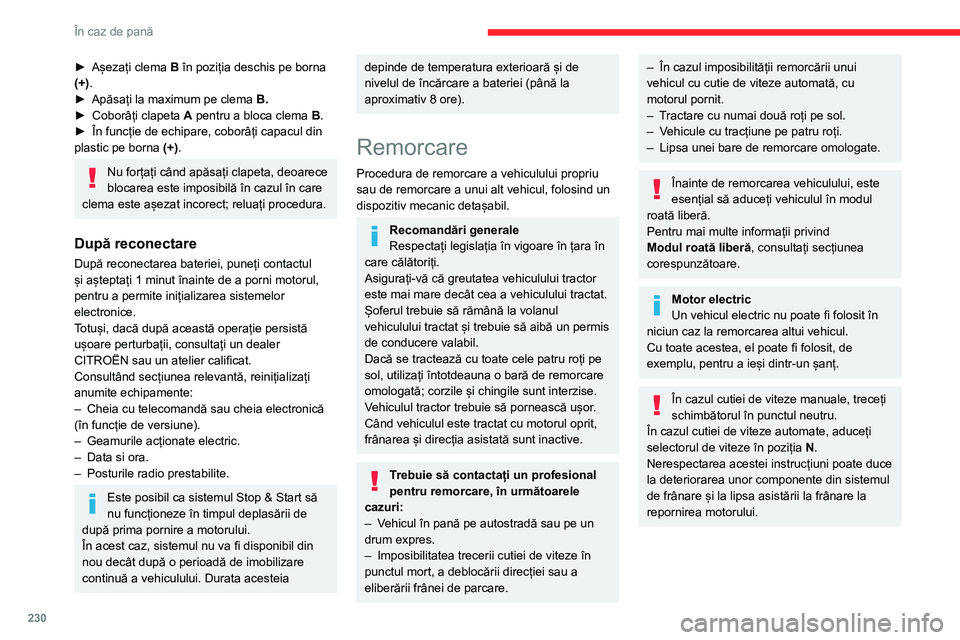

230
În caz de pană
► Așezați clema B în poziția deschis pe borna
(+).
â–º

Apăsați la maximum pe clema B.
â–º


Coborâți clapeta A

pentru a bloca clema B.
â–º

În funcție de echipare, coborâți capacul din
plastic pe borna (+)

.
Nu forțați când apăsați clapeta, deoarece
blocarea este imposibilă în cazul în care
clema este așezat incorect; reluați procedura.
După reconectare
După reconectarea bateriei, puneți contactul
și așteptați 1 minut înainte de a porni motorul,
pentru a permite inițializarea sistemelor
electronice.
Totuși, dacă după această operație persistă
ușoare perturbații, consultați un dealer
CITROËN sau un atelier calificat.
Consultând secțiunea relevantă, reinițializați
anumite echipamente:
–

Cheia cu telecomandă sau cheia electronică
(în funcție de versiune).
–


Geamurile acționate electric.
–


Data si ora.
–


Posturile radio prestabilite.
Este posibil ca sistemul Stop & Start să
nu funcționeze în timpul deplasării de
după prima pornire a motorului.
ÃŽn acest caz, sistemul nu va fi disponibil din
nou decât după o perioadă de imobilizare
continuă a vehiculului. Durata acesteia
depinde de temperatura exterioară și de
nivelul de încărcare a bateriei (până la
aproximativ 8 ore).
Remorcare
Procedura de remorcare a vehiculului propriu
sau de remorcare a unui alt vehicul, folosind un
dispozitiv mecanic detașabil.
Recomandări generale
Respectați legislația în vigoare în țara în
care călătoriți.
Asigurați-vă că greutatea vehiculului tractor
este mai mare decât cea a vehiculului tractat.
Șoferul trebuie să rămână la volanul
vehiculului tractat și trebuie să aibă un permis
de conducere valabil.
Dacă se tractează cu toate cele patru roți pe
sol, utilizați întotdeauna o bară de remorcare
omologată; corzile și chingile sunt interzise.
Vehiculul tractor trebuie să pornească ușor.
Când vehiculul este tractat cu motorul oprit,
frânarea și direcția asistată sunt inactive.
Trebuie să contactați un profesional
pentru remorcare, în următoarele
cazuri:
–

V

ehicul în pană pe autostradă sau pe un
drum expres.
–

Imposibilitatea trecerii cutiei de viteze în
punctul mort, a deblocării direcției sau a
eliberării frânei de parcare.
– În cazul imposibilității remorcării unui
vehicul cu cutie de viteze automată, cu
motorul pornit.
–

T
ractare cu numai două roți pe sol.
–

V
ehicule cu tracțiune pe patru roți.
–

Lipsa unei bare de remorcare omologate.
ÃŽnainte de remorcarea vehiculului, este
esențial să aduceți vehiculul în modul
roată liberă.
Pentru mai multe informații privind
Modul roată liberă , consultați secțiunea
corespunzătoare.
Motor electric
Un vehicul electric nu poate fi folosit în
niciun caz la remorcarea altui vehicul.
Cu toate acestea, el poate fi folosit, de
exemplu, pentru a ieși dintr-un șanț.
În cazul cutiei de viteze manuale, treceți
schimbătorul în punctul neutru.
În cazul cutiei de viteze automate, aduceți
selectorul de viteze în poziția N.
Nerespectarea acestei instrucțiuni poate duce
la deteriorarea unor componente din sistemul
de frânare și la lipsa asistării la frânare la
repornirea motorului.
Acces la inel
Inelul de remorcare este depozitat în caseta cu
scule.
Pentru mai multe informații privind Trusa
de scule, consultați rubrica
corespunzătoare.

231
În caz de pană

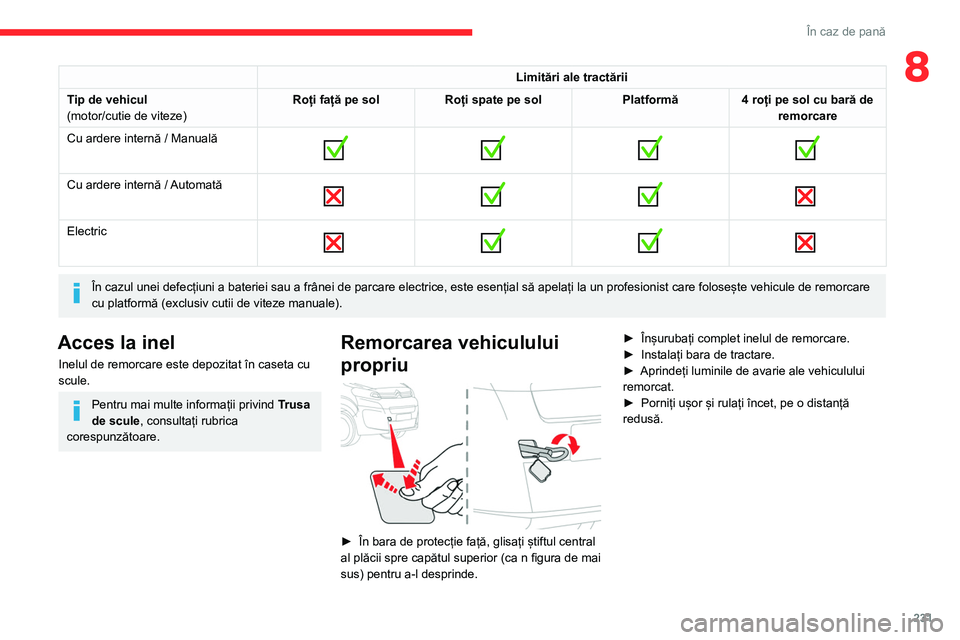

8Limitări ale tractării
Tip de vehicul
(motor/cutie de viteze) Roți față pe sol
Roți spate pe sol Platformă4 roți pe sol cu bară de
remorcare
Cu ardere internă / Manuală


Cu ardere internă / Automată

Electric

În cazul unei defecțiuni a bateriei sau a frânei de parcare electrice, este e
sențial să apelați la un profesionist care folosește vehicule de remorcare
cu platformă (exclusiv cutii de viteze manuale).
Acces la inel
Inelul de remorcare este depozitat în caseta cu
scule.
Pentru mai multe informații privind Trusa
de scule, consultați rubrica
corespunzătoare.
Remorcarea vehiculului
propriu


► În bara de protecție față, glisați știftul central
al plăcii spre capătul superior (ca n figura de mai
sus) pentru a-l desprinde. â–º

Înșurubați complet inelul de remorcare.
â–º

Instalați bara de tractare.
â–º

Aprindeți luminile de avarie ale vehiculului
remorcat.
â–º

Porniți ușor și rulați încet, pe o distanță
redusă.

232
În caz de pană

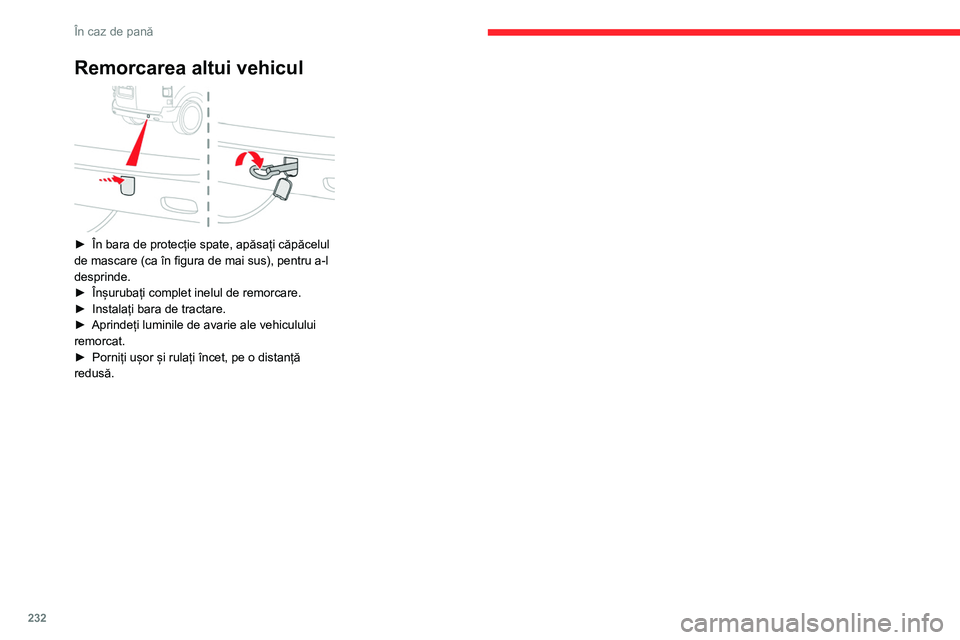

Remorcarea altui vehicul

► În bara de protecție spate, apăsați căpăcelul
de mascare (ca în figura de mai sus), pentru a-l
desprinde.
â–º

Înșurubați complet inelul de remorcare.
â–º


Instalați bara de tractare.
â–º


Aprindeți luminile de avarie ale vehiculului
remorcat.
â–º


Porniți ușor și rulați încet, pe o distanță
redusă.

233

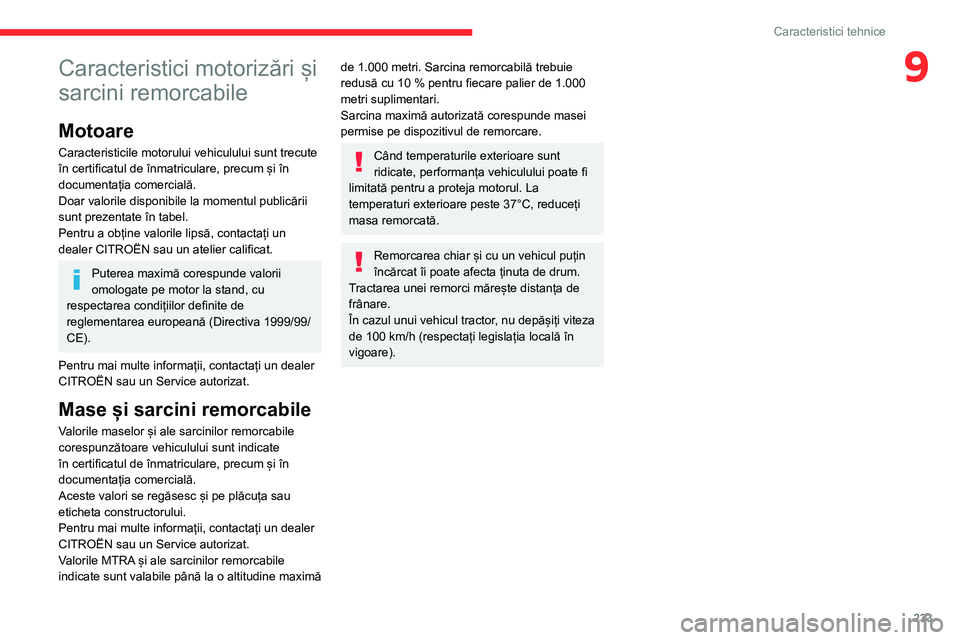

Caracteristici tehnice
9Caracteristici motorizări și
sarcini remorcabile
Motoare
Caracteristicile motorului vehiculului sunt trecute
în certificatul de înmatriculare, precum și în
documentația comercială.
Doar valorile disponibile la momentul publicării
sunt prezentate în tabel.
Pentru a obține valorile lipsă, contactați un
dealer CITROËN sau un atelier calificat.
Puterea maximă corespunde valorii
omologate pe motor la stand, cu
respectarea condițiilor definite de
reglementarea europeană (Directiva 1999/99/
CE).
Pentru mai multe informații, contactați un dealer
CITROËN sau un Service autorizat.
Mase și sarcini remorcabile
Valorile maselor și ale sarcinilor remorcabile
corespunzătoare vehiculului sunt indicate
în certificatul de înmatriculare, precum și în
documentația comercială.
Aceste valori se regăsesc și pe plăcuța sau
eticheta constructorului.
Pentru mai multe informații, contactați un dealer
CITROËN sau un Service autorizat.
Valorile MTRA și ale sarcinilor remorcabile
indicate sunt valabile până la o altitudine maximă
de 1.000 metri. Sarcina remorcabilă trebuie
redusă cu 10 % pentru fiecare palier de 1.000
metri suplimentari.
Sarcina maximă autorizată corespunde masei
permise pe dispozitivul de remorcare.
Când temperaturile exterioare sunt
ridicate, performanța vehiculului poate fi
limitată pentru a proteja motorul. La
temperaturi exterioare peste 37°C, reduceți
masa remorcată.
Remorcarea chiar și cu un vehicul puțin
încărcat îi poate afecta ținuta de drum.
Tractarea unei remorci mărește distanța de
frânare.
În cazul unui vehicul tractor, nu depășiți viteza
de 100
km/h (respectați legislația locală în
vigoare).

234
Caracteristici tehnice
Motorizări și sarcini remorcabile - Diesel EURO 6.2

MotorizăriBlueHDi 100 S&S BVM6 BlueHDi 120 S&S BVM6 BlueHDi 120 S&S EAT8
Cutii de viteze Manuală, 6 trepteManuală, 6 trepteAutomată, 8 trepte
Cod DV5RUCd - ML6 - STT DV5RUC - ML6 - STT DW10FEU - AMN8 - STT
Capacitate (cc) 1.4991.4991.997
Putere max.: normă CEE (kW) 758888
Carburant DieselDieselDiesel
Lungime XS/M/XL
(L1/L2/L3) M*/XL*
(L2/L3)* XS/M/XL
(L1/L2/L3) M*/XL*
(L2/L3)* XS/M/XL
(L1/L2/L3) M*/XL*
(L2/L3)*
Remorcă frânată (în limita
MTRA) (kg)
în pantă de 10 % sau 12 % 6-7-8-9 locuri
1.800 2.000 1.800 2.000 2.300 2.500
Remorcă nefrânată (kg) 750750750750750750
Sarcina maximă verticală
admisă pe dispozitivul de
remorcare (kg) 72
80728092100
* Sarcina utilă mărită.

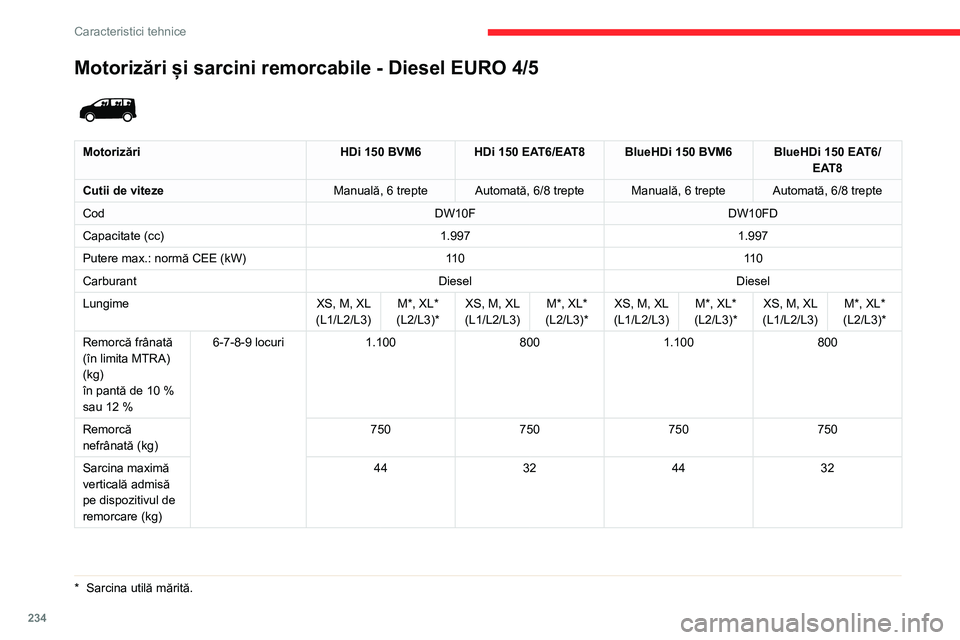

Motorizări și sarcini remorcabile - Diesel EURO 4/5
* Sarcina utilă mărită.


Motorizări HDi 150 BVM6 HDi 150 EAT6/EAT8 BlueHDi 150 BVM6 BlueHDi 150 EAT6/
EAT8
Cutii de viteze Manuală, 6 trepte Automată, 6/8 trepte Manuală, 6 trepte Automată, 6/8 trepte
Cod DW10FDW10FD
Capacitate (cc) 1.9971.997
Putere max.: normă CEE (kW) 11 011 0
Carburant DieselDiesel
Lungime XS, M, XL
(L1/L2/L3) M*, XL*
(L2/L3)* XS, M, XL
(L1/L2/L3) M*, XL*
(L2/L3)* XS, M, XL
(L1/L2/L3) M*, XL*
(L2/L3)* XS, M, XL
(L1/L2/L3) M*, XL*
(L2/L3)*
Remorcă frânată
(în limita MTRA)
(kg)
în pantă de 10 %
sau 12 % 6-7-8-9 locuri
1.100 8001.100 800
Remorcă
nefrânată (kg) 750
750750750
Sarcina maximă
verticală admisă
pe dispozitivul de
remorcare (kg) 44
324432

235
Caracteristici tehnice

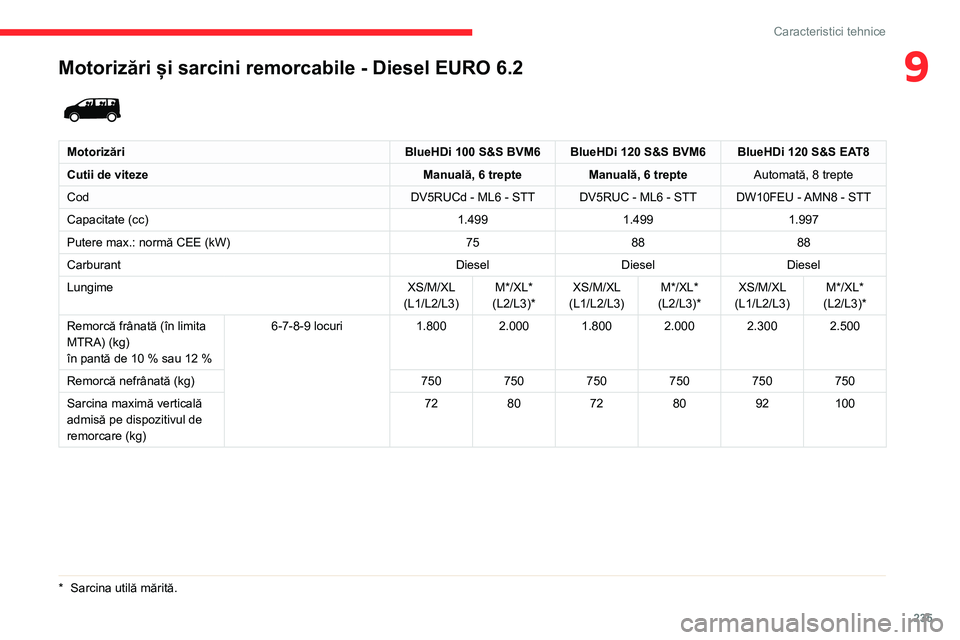

9Motorizări și sarcini remorcabile - Diesel EURO 6.2

MotorizăriBlueHDi 100 S&S BVM6 BlueHDi 120 S&S BVM6 BlueHDi 120 S&S EAT8
Cutii de viteze Manuală, 6 trepteManuală, 6 trepteAutomată, 8 trepte
Cod DV5RUCd - ML6 - STT DV5RUC - ML6 - STT DW10FEU - AMN8 - STT
Capacitate (cc) 1.4991.4991.997
Putere max.: normă CEE (kW) 758888
Carburant DieselDieselDiesel
Lungime XS/M/XL
(L1/L2/L3) M*/XL*
(L2/L3)* XS/M/XL
(L1/L2/L3) M*/XL*
(L2/L3)* XS/M/XL
(L1/L2/L3) M*/XL*
(L2/L3)*
Remorcă frânată (în limita
MTRA) (kg)
în pantă de 10 % sau 12 % 6-7-8-9 locuri
1.800 2.000 1.800 2.000 2.300 2.500
Remorcă nefrânată (kg) 750750750750750750
Sarcina maximă verticală
admisă pe dispozitivul de
remorcare (kg) 72
80728092100
* Sarcina utilă mărită.

236
Caracteristici tehnice

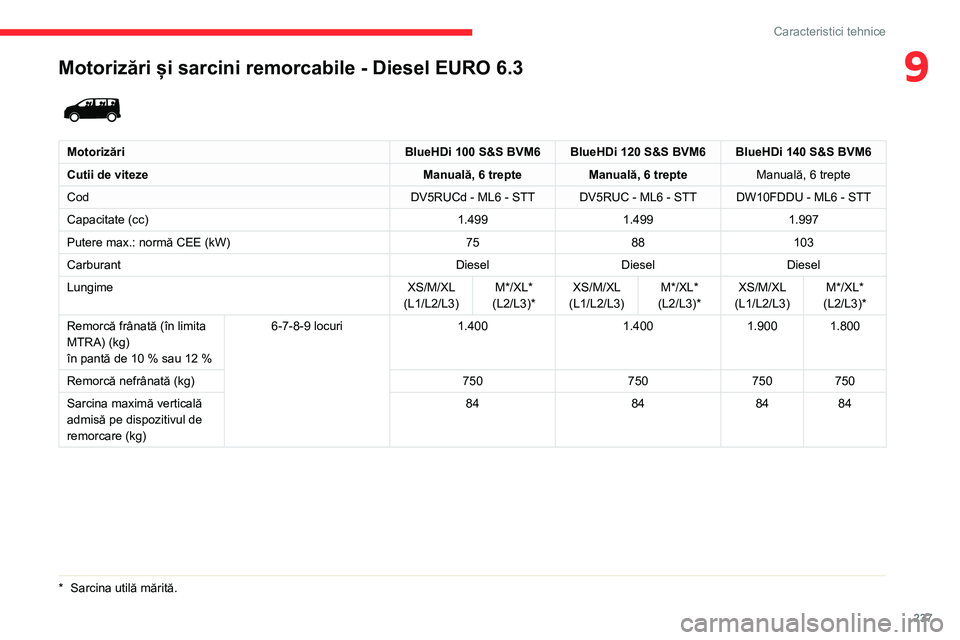

Motorizări și sarcini remorcabile - Diesel EURO 6.3

MotorizăriBlueHDi 100 S&S BVM6 BlueHDi 120 S&S BVM6 BlueHDi 140 S&S BVM6
Cutii de viteze Manuală, 6 trepteManuală, 6 trepte Manuală, 6 trepte
Cod DV5RUCd - ML6 - STT DV5RUC - ML6 - STT DW10FDDU - ML6 - STT
Capacitate (cc) 1.4991.4991.997
Putere max.: normă CEE (kW) 7588103
Carburant DieselDieselDiesel
Lungime XS/M/XL
(L1/L2/L3) M*/XL*
(L2/L3)* XS/M/XL
(L1/L2/L3) M*/XL*
(L2/L3)* XS/M/XL
(L1/L2/L3) M*/XL*
(L2/L3)*
Remorcă frânată (în limita
MTRA) (kg)
în pantă de 10 % sau 12 % 6-7-8-9 locuri
1.4001.4001.900 1.800
Remorcă nefrânată (kg) 750750750750
Sarcina maximă verticală
admisă pe dispozitivul de
remorcare (kg) 84
848484
* Sarcina utilă mărită.
Motorizări BlueHDi 150 S&S BVM6BlueHDi 180 S&S EAT8
Cutii de viteze Automată, 6 trepteAutomată, 8 trepte
Cod DW10FD - ML6 - STTDW10FDCU - AMN8 - STT
Capacitate (cc) 1.9971.499
Putere max.: normă CEE (kW) 11 0130
Carburant DieselDiesel
Lungime XS/M/XL
(L1/L2/L3) M*/XL*
(L2/L3)* XS/M/XL
(L1/L2/L3) M*/XL*
(L2/L3)*
Remorcă frânată (în limita
MTRA) (kg)
în pantă de 10 % sau 12 % 6-7-8-9 locuri
2.3002.5002.3002.500
Remorcă nefrânată (kg) 750750750750
Sarcina maximă verticală
admisă pe dispozitivul de
remorcare (kg) 92
100 92100

237
Caracteristici tehnice
9Motorizări și sarcini remorcabile - Diesel EURO 6.3

MotorizăriBlueHDi 100 S&S BVM6 BlueHDi 120 S&S BVM6 BlueHDi 140 S&S BVM6
Cutii de viteze Manuală, 6 trepteManuală, 6 trepte Manuală, 6 trepte
Cod DV5RUCd - ML6 - STT DV5RUC - ML6 - STT DW10FDDU - ML6 - STT
Capacitate (cc) 1.4991.4991.997
Putere max.: normă CEE (kW) 7588103
Carburant DieselDieselDiesel
Lungime XS/M/XL
(L1/L2/L3) M*/XL*
(L2/L3)* XS/M/XL
(L1/L2/L3) M*/XL*
(L2/L3)* XS/M/XL
(L1/L2/L3) M*/XL*
(L2/L3)*
Remorcă frânată (în limita
MTRA) (kg)
în pantă de 10 % sau 12 % 6-7-8-9 locuri
1.4001.4001.900 1.800
Remorcă nefrânată (kg) 750750750750
Sarcina maximă verticală
admisă pe dispozitivul de
remorcare (kg) 84
848484
* Sarcina utilă mărită.

238
Caracteristici tehnice
Motorizare și sarcini remorcabile – Electric
Motor electric
Motorizare electrică
TehnologieSincron cu magneți permanenți
Putere. max.: standard CEE (kW)/(hp) 100 / 136
Baterie de tracțiune
Tehnologie Litiu – ion
Set baterie S: 18 module (L1/L2/L3)
XL: 27 module (L2/L3)*
Capacitate instalată (kWh) 50 sau 75
Încărcare la domiciliu Mod 2
Curent alternativ (AC)
Intensitate (A) 230
8 sau 16
Încărcarea accelerată Mod 3
Curent alternativ (AC)
Intensitate (A) 230 (monofazat sau trifazat)
16 sau 32
Încărcarea super-rapidă Mod 4
Curent continuu (DC) 400
* Setul de baterie nu este disponibil la vehiculele Combi, Business, Feel, Shine, Business Lounge cu volan pe partea dreaptă.

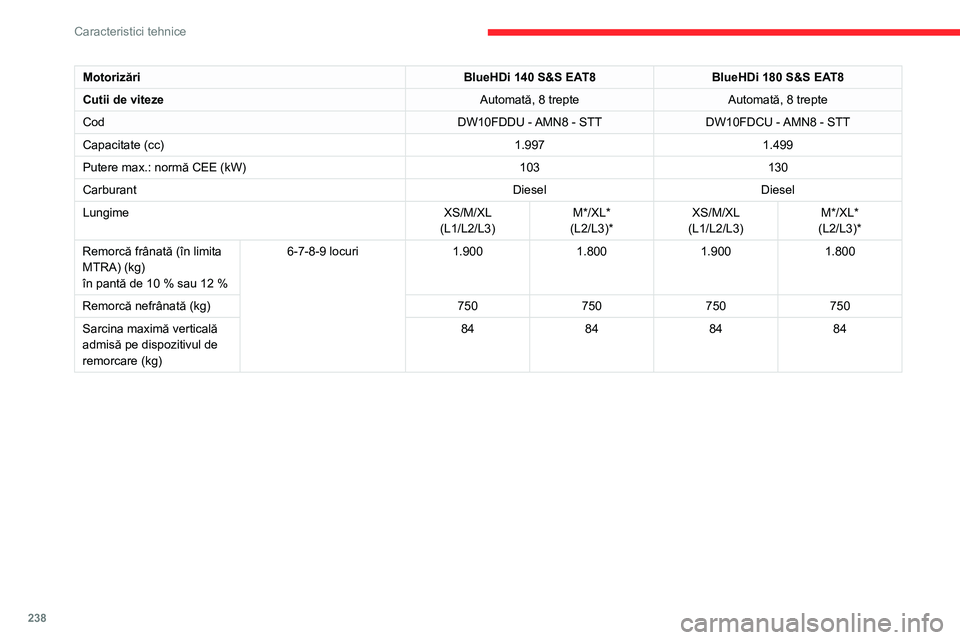

Motorizări BlueHDi 140 S&S EAT8BlueHDi 180 S&S EAT8
Cutii de viteze Automată, 8 trepteAutomată, 8 trepte
Cod DW10FDDU - AMN8 - STTDW10FDCU - AMN8 - STT
Capacitate (cc) 1.9971.499
Putere max.: normă CEE (kW) 103130
Carburant DieselDiesel
Lungime XS/M/XL
(L1/L2/L3) M*/XL*
(L2/L3)* XS/M/XL
(L1/L2/L3) M*/XL*
(L2/L3)*
Remorcă frânată (în limita
MTRA) (kg)
în pantă de 10 % sau 12 % 6-7-8-9 locuri
1.9001.8001.9001.800
Remorcă nefrânată (kg) 750750750750
Sarcina maximă verticală
admisă pe dispozitivul de
remorcare (kg) 84
848484
