129
5
SIGURANŢĂ



Copii la bord

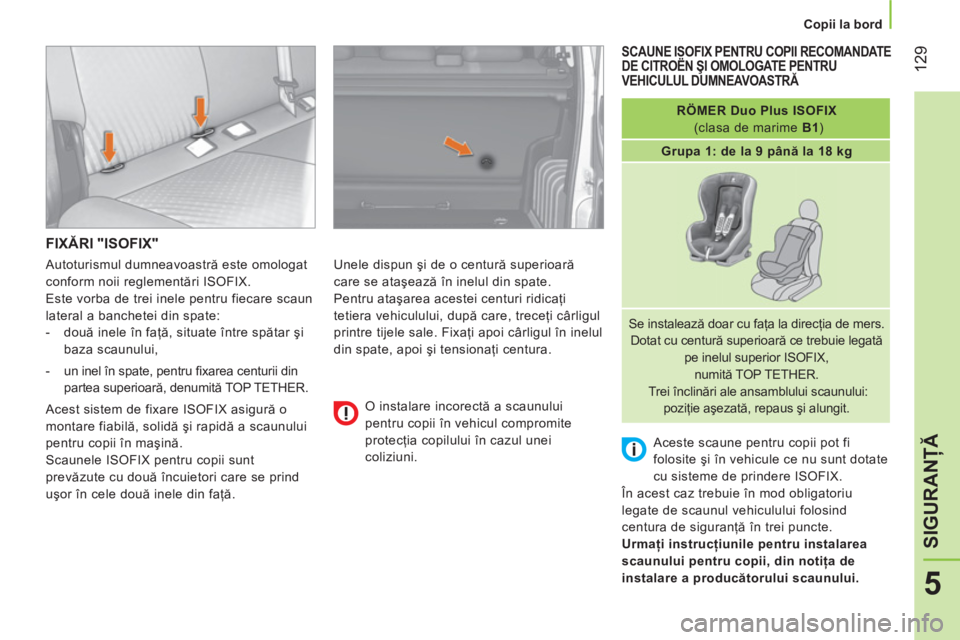

FIXĂRI "ISOFIX"

Unele dispun şi de o centură superioară
care se ataşează în inelul din spate.
Pentru ataşarea acestei centuri ridicaţi
tetiera vehiculului, după care, treceţi cârligul
printre tijele sale. Fixaţi apoi cârligul în inelul
din spate, apoi şi tensionaţi centura.

RÖMER Duo Plus ISOFIX
(clasa de marime B1
)


Grupa 1: de la 9 până la 18 kg





Se instalează doar cu faţa la direcţia de mers.
Dotat cu centură superioară ce trebuie legată
pe inelul superior ISOFIX,
numită TOP TETHER.
Trei înclinări ale ansamblului scaunului:
poziţie aşezată, repaus şi alungit.
Aceste scaune pentru copii pot fi
folosite şi în vehicule ce nu sunt dotate
cu sisteme de prindere ISOFIX.
În acest caz trebuie în mod obligatoriu
legate de scaunul vehiculului folosind
centura de siguranţă în trei puncte.

Urmaţi instrucţiunile pentru instalarea
scaunului pentru copii, din notiţ
a de
instalare a producătorului scaunului.

O instalare incorectă a scaunului
pentru copii în vehicul compromite
protecţia copilului în cazul unei
coliziuni.

















SCAUNE ISOFIX PENTRU COPII RECOMANDATE
DE CITROËN ŞI OMOLOGATE PENTRU
VEHICULUL DUMNEAVOASTRĂ


Autoturismul dumneavoastră este omologat
conform noii reglementări ISOFIX.
Este vorba de trei inele pentru fiecare scaun
lateral a banchetei din spate:


- două inele în faţă, situate între spătar şi
baza scaunului,

- un inel în spate, pentru fi xarea centurii din
partea superioară, denumită TOP TETHER.
Acest sistem de fixare ISOFIX asigură o
montare fiabilă, solidă şi rapidă a scaunului
pentru copii în maşină.
Scaunele ISOFIX pentru copii sunt
prevăzute cu două încuietori care se prind
uşor în cele două inele din faţă.

130



Copii la bord


TABEL RECAPITULATIV PENTRU AMPLASAREA SCAUNELOR ISOFIX PENTRU COPII (COMBI)

Conform reglementărilor europene, acest tabel vă indică posibilităţile de instalare a scaunelor ISOFIX pentru copii pe locurile dotate cu
sisteme de fixare ISOFIX din vehicul.
În cazul scaunelor ISOFIX pentru copii, universale şi semi-universale, categoria de mărime ISOFIX a scaunului pentru copii, determinată de
una dintre literele de la A
la G
, este indicată pe scaunul pentru copii, lângă logoul ISOFIX.

IUF:
loc adecvat pentru instalarea unui scaun I
sofi x U
niversal, "cu faţa in directia de mers", care se fi xează cu centură superioara "Top Tether".

IL-SU:
loc adecvat pentru instalarea unui scaun I
sofix S
emi- U
niversal, fie:


- "cu spatele in directia de mers", echipat cu o centură superioara "Top Tether" sau cu un suport,

- "cu faţa in directia de mers", echipat cu un suport.
Pentru a ataşa centura înaltă "Top Tether", consultaţi capitolul "Fixări ISOFIX".

X
: loc neadecvat pentru instalarea unui scaun ISOFIX din categoria de mărime indicată.







Greutatea copilului
/vârsta orientativă


Sub

10 kg
(grupa 0)


Până la
aproximativ
6 luni

Sub 10 kg
(grupa 0)


Sub

13 kg
(grupa 0+)

Până la aproximativ 1 an

De la 9 la 18 kg (grupa 1)


De la 1 an până la 3 ani aproximativ


Tip de scaun ISOFIX pentru copii


Nacela

*


"cu spatele in directia
de mers"




"cu spatele in
directia de mers"




"cu fata in directia de
mers"



Categoria de mărime ISOFIX


F


G


C


D


E


C


D


A


B


B1



Scaune ISOFIX pentru copii universale şi
semi-universale care pot fi instalate pe
locurile laterale spate


X


IL-SU


IL-SU


IUF


* Nacelele si paturile "auto" nu pot fi instalate pe locul pasagerului din fata.

131
6
ACCESORII



Tractarea unei remorci


TRACTAREA UNEI REMORCI, RULOTE...


Sfaturi pentru condus

Ventilatorul fiind acţionat electric,
capacitatea sa de răcire nu depinde de
regimul motorului.
Folosiţi o treaptă cât mai mare a cutiei de
viteze pentru scăderea regimului de turaţie
al motorului şi reduceţi viteza. În orice caz, fiţi atenţi la temperatura
lichidului de răcire. Vehiculul remorcat trebuie să fie scos din
viteză: cutia de viteze la punctul mort.

Răcirea:
tractarea unei remorci în pantă
creşte temperatura lichidului de răcire.

132

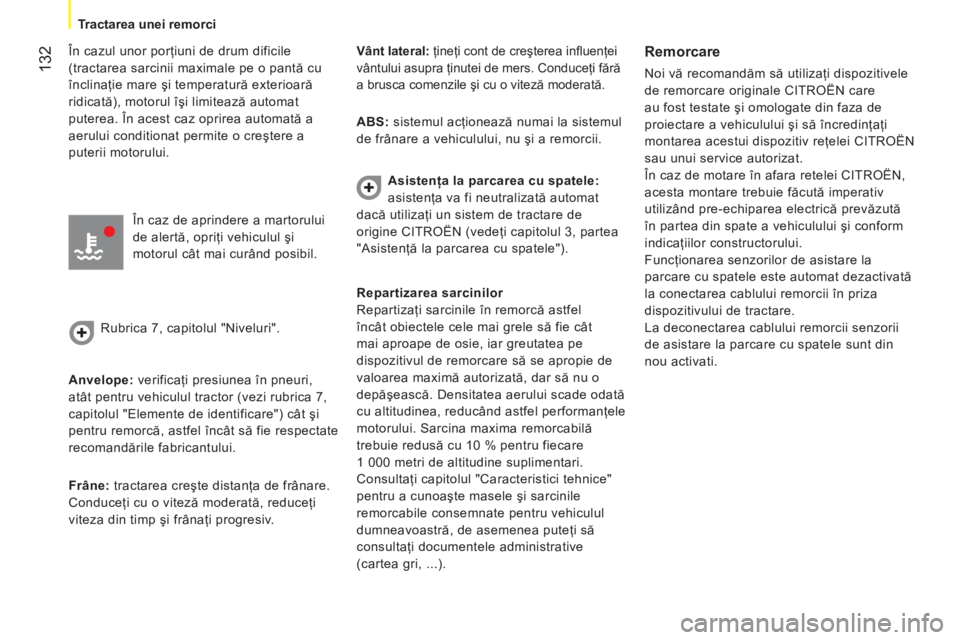

Tractarea unei remorci

În cazul unor porţiuni de drum dificile
(tractarea sarcinii maximale pe o pantă cu
înclinaţie mare şi temperatură exterioară
ridicată), motorul îşi limitează automat
puterea. În acest caz oprirea automată a
aerului conditionat permite o creştere a
puterii motorului.
În caz de aprindere a martorului
de alertă, opriţi vehiculul şi
motorul cât mai curând posibil.
Rubrica 7, capitolul "Niveluri".

Anvelope:
verificaţi presiunea în pneuri,
atât pentru vehiculul tractor (vezi rubrica 7,
capitolul "Elemente de identificare") cât şi
pentru remorcă, astfel încât să fie respectate
recomandările fabricantului.

Frâne:
tractarea creşte distanţa de frânare.
Conduceţi cu o viteză moderată, reduceţi
viteza din timp şi frânaţi progresiv.


Vânt lateral:
ţineţi cont de creşterea infl uenţei
vântului asupra ţinutei de mers. Conduceţi fără
a brusca comenzile şi cu o viteză moderată.


ABS:
sistemul acţionează numai la sistemul
de frânare a vehiculului, nu şi a remorcii.

Asistenţa la parcarea cu spatele:
asistenţa va fi neutralizată automat
dacă utilizaţi un sistem de tractare de
origine CITROËN (vedeţi capitolul 3, partea
"Asistenţă la parcarea cu spatele").


Remorcare

Noi vă recomandăm să utilizaţi dispozitivele
de remorcare originale CITROËN care
au fost testate şi omologate din faza de
proiectare a vehiculului şi să încredinţaţi
montarea acestui dispozitiv reţelei CITROËN
sau unui service autorizat.
În caz de motare în afara retelei CITROËN,
acesta montare trebuie făcută imperativ
utilizând pre-echiparea electrică prevăzută
în partea din spate a vehiculului şi conform
indicaţiilor constructorului.
Funcţionarea senzorilor de asistare la
parcare cu spatele este automat dezactivată
la conectarea cablului remorcii în priza
dispozitivului de tractare.
La deconectarea cablului remorcii senzorii
de asistare la parcare cu spatele sunt din
nou activati.
Repartizarea sarcinilor
Repartizaţi sarcinile în remorcă astfel
încât obiectele cele mai grele să fie cât
mai aproape de osie, iar greutatea pe
dispozitivul de remorcare să se apropie de
valoarea maximă autorizată, dar să nu o
depăşească. Densitatea aerului scade odată
cu altitudinea, reducând astfel performanţele
motorului. Sarcina maxima remorcabilă
trebuie redusă cu 10 % pentru fiecare
1 000 metri de altitudine suplimentari.
Consultaţi capitolul "Caracteristici tehnice"
pentru a cunoaşte masele ş
i sarcinile
remorcabile consemnate pentru vehiculul
dumneavoastră, de asemenea puteţi să
consultaţi documentele administrative
(cartea gri, ...).

133
6
ACCESORII

Echipamente

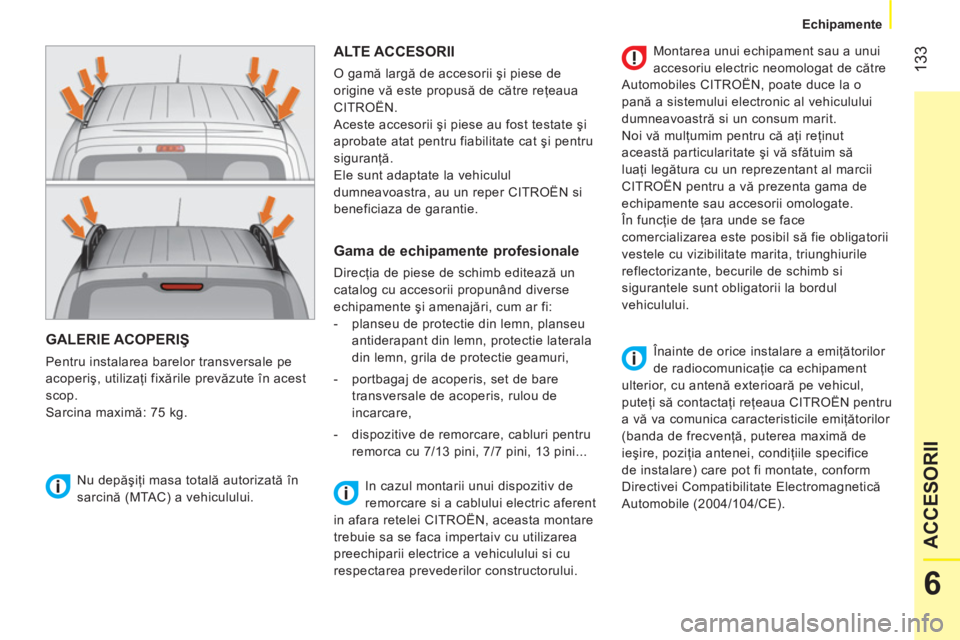

GALERIE ACOPERIŞ

Pentru instalarea barelor transversale pe
acoperiş, utilizaţi fixările prevăzute în acest
scop.
Sarcina maximă: 75 kg.

ALTE ACCESORII

O gamă largă de accesorii şi piese de
origine vă este propusă de către reţeaua
CITROËN.
Aceste accesorii şi piese au fost testate şi
aprobate atat pentru fiabilitate cat şi pentru
siguranţă.
Ele sunt adaptate la vehiculul
dumneavoastra, au un reper CITROËN si
beneficiaza de garantie.
Nu depăşiţi masa totală autorizată în
sarcină (MTAC) a vehiculului.


Gama de echipamente profesionale

Direcţia de piese de schimb editează un
catalog cu accesorii propunând diverse
echipamente şi amenajări, cum ar fi:


- planseu de protectie din lemn, planseu
antiderapant din lemn, protectie laterala
din lemn, grila de protectie geamuri,

- portbagaj de acoperis, set de bare
transversale de acoperis, rulou de
incarcare,

- dispozitive de remorcare, cabluri pentru
remorca cu 7/13 pini, 7/7 pini, 13 pini...
Montarea unui echipament sau a unui
accesoriu electric neomologat de către
Automobiles CITROËN, poate duce la o
pană a sistemului electronic al vehiculului
dumneavoastră si un consum marit.
Noi vă mulţumim pentru că aţi reţinut
această particularitate şi vă sfătuim să
luaţi legătura cu un reprezentant al marcii
CITROËN pentru a vă prezenta gama de
echipamente sau accesorii omologate.
În funcţie de ţara unde se face
comercializarea este posibil să fie obligatorii
vestele cu vizibilitate marita, triunghiurile
reflectorizante, becurile de schimb si
sigurantele sunt obligatorii la bordul
vehiculului.
Înainte de orice instalare a emiţătorilor
de radiocomunicaţie ca echipament
ulterior, cu antenă exterioară pe vehicul,
puteţi să contactaţi reţeaua CITROËN pentru
a vă va comunica caracteristicile emiţătorilor
(banda de frecvenţă, puterea maximă de
ieşire, poziţia antenei, condiţiile specifice
de instalare) care pot fi montate, conform
Directivei Compatibilitate Electromagnetică
Automobile (2004/104/CE). In cazul montarii unui dispozitiv de
remorcare si a cablului electric aferent
in afara retelei CITROËN, aceasta montare
trebuie sa se faca impertaiv cu utilizarea
preechiparii electrice a vehiculului si cu
respectarea prevederilor constructorului.

134

Echipamente

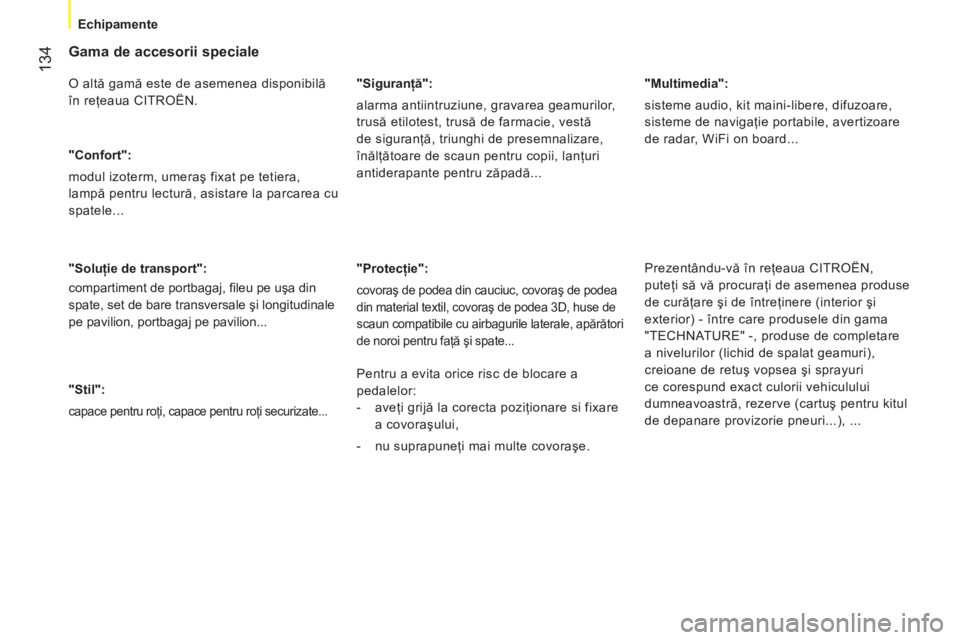

Gama de accesorii speciale

O altă gamă este de asemenea disponibilă
în reţeaua CITROËN.

"Confort":
modul izoterm, umeraş fixat pe tetiera,
lampă pentru lectură, asistare la parcarea cu
spatele...

"Soluţie de transport":
compartiment de portbagaj, fi leu pe uşa din
spate, set de bare transversale şi longitudinale
pe pavilion, portbagaj pe pavilion...

"Stil":

capace pentru roţi, capace pentru roţi securizate...


"Siguranţă":
alarma antiintruziune, gravarea geamurilor,
trusă etilotest, trusă de farmacie, vestă
de siguranţă, triunghi de presemnalizare,
înălţătoare de scaun pentru copii, lanţuri
antiderapante pentru zăpadă...

"Protecţie":

covoraş de podea din cauciuc, covoraş de podea
din material textil, covoraş de podea 3D, huse de
scaun compatibile cu airbagurile laterale, apărători
de noroi pentru faţă şi spate...


"Multimedia":
sisteme audio, kit maini-libere, difuzoare,
sisteme de navigaţie portabile, avertizoare
de radar, WiFi on board...

Prezentându-vă în reţeaua CITROËN,
puteţi să vă procuraţi de asemenea produse
de curăţare şi de întreţinere (interior şi
exterior) - între care produsele din gama
"TECHNATURE" -, produse de completare
a nivelurilor (lichid de spalat geamuri),
creioane de retuş vopsea şi sprayuri
ce corespund exact culorii vehiculului
dumneavoastră, rezerve (cartuş pentru kitul
de depanare provizorie pneuri...), ...
Pentru a evita orice risc de blocare a
pedalelor:


- aveţi grijă la corecta poziţionare si fixare
a covoraşului,

- nu suprapuneţi mai multe covoraşe.

135
7
ASISTENŢĂ RAPIDĂ



Baterie


BATERIE


Model fara Stop & Start



A.
Punct metalic pozitiv pe vehicul.

B.
Baterie de avarie.

C.
Masa pe vehicul.

D.
Punct metalic negativ pe vehicul.
Incarcarea bateriei cu un redresor
Pornire cu o baterie de rezerva


- Conectaţi cablul roşu la punctul metalic A
,
apoi la borna (+) a bateriei de rezervă B
.

- Conectaţi o extremitate a cablului verde sau
negru la masa (-) bateriei de rezervă B
.

- Conectaţi cealaltă extremitate a cablului
verde sau negru la masa C
de pe
vehiculul dumneavoastră (niciodata la
punctul metalic D
de pe vehicul).

- Acţionaţi demarorul şi lăsaţi motorul să
funcţioneze.

- Aşteptaţi revenirea motorului la turaţia de
ralanti şi apoi deconectaţi cablurile.


Nu reîncărcaţi bateria fără să
deconectaţi bornele.



- Debranşaţi cele doua borne cu fi xare
rapida de pe baterie.

- Respectaţi instrucţiunile de utilizare a
încărcătorului furnizate de către producător.

- Verifi caţi starea de curăţenie a bornelor şi a
conexiunilor. Dacă sunt sulfatate (depunere
alburie sau verzuie), demontaţi-le şi curăţaţi-le.


- Reconectaţi cele doua borne cu fi xare
rapida, începând cu borna negativă (-).

136



Baterie



Model cu Stop & Start



A.
Masca de protectie.

B.
Punct metalic pozitiv pe vehicul.

C.
Baterie de rezerva.

D.
Masa pe vehicul.

E.
Buton de deblocare conector.

F.
Conector al senzorului de control.

G.
Senzor de control nivel de incarcare.

H.
Punct metalic negativ pe vehicul.
Incarcarea bateriei cu un redresor
- Respectati instructiunile de utilizare date
de producatorul redresorului.

- Verificati curatenia bornelor si
conexiunilor. Daca sunt sulfatate (depozit
de culoare verde sau alba), demontati-le
si curatati-le.

- Rebransati conectorul F
al senzorului de
control G
.

- Remontati masca de protectie A
a
punctului metalic B
.

Pornire cu ajutorul altei baterii


- Indepartati masca de protectie A
de pe
punctul metalic B
.

- Conectati cablul rosu la punctul metalic B
,
apoi la borna (+) a bateriei de rezerva C
.

- Conectaţi o extremitate a cablului verde
sau negru la borna (-) a bateriei de
rezerva C
.

- Conectati cealalta extremitate a cablului
verde sau negru la punctul de masa D
de
pe vehicul (niciodata la punctul metalic H
de pe vehicul).

- Actionati demarorul, lasati motorul sa
functioneze.

- Asteptati revenirea la ralenti si debransati
cablurile.

- Remontati piesa de protectie A
pe
punctul din metal B
.



Nu debranşaţi bateria pentru a o
încărca.


- Apasati pe butonul de deblocare E
,
pentru a debransa conectorul F
.

- Debransati conectorul F
al senzorului de
control G
.

- Indepartati masca de protectie A
a
punctului metalic B
.

- Bransati cablurile redresorului: (+)
pe punctul de masa B
; (-) pe punctul
metalic H
. Nu demontati niciodata senzorul de
control G
de pe punctul metalic H
,
decat in cazul inlocuirii bateriei.

137
7
ASISTENŢĂ RAPIDĂ



Baterie


Bateriile contin substante nocive cum
ar fi acid sulfuric si plumb. Ele trebuie
eliminate conform legii şi în nici un
caz nu pot fi aruncate impreună cu gunoiul
menajer.
Duceţi bujiile şi bateriile uzate la un punct de
colectare specializat.

Vă recomandăm să debranşaţi bateria
dacă preconizaţi o staţionare mai lungă
de o lună. Pentru aceasta, la modelele
cu Stop & Start:


- apasati pe butonul de deblocare E
pentru
a debransa conectorul F
,

- debransati conectorul F
al senzorului de
control G
.
Nu demontati niciodata senzorul de
control G
de pe punctul metalic H
,
decat in cazul inlocuirii bateriei.





Prezenţa acestei etichete, în special
pe vehiculele echipate cu Stop & Start,
indică utilizarea unei baterii cu plumb,
de 12 V, de tehnologie şi cu caracteristici
specifice, care necesită, în caz de înlocuire
sau debranşare, o intervenţie exclusiv
în reţeaua CITROËN sau la un service
autorizat.
Nerespectarea acestor indicaţii riscă să
antreneze o uzură prematur
ă a bateriei.

Dupa remontarea bateriei în reţeaua
CITROËN sau la un service autorizat,
sistemul Stop & Start nu va fi activ
decât dupa o imobilizarea continua a
vehiculului, a cărei durată depinde de
condiţiile climatice şi de nivelul de încărcare
a bateriei (până la aproximativ 8 ore).
Inainte de a incarca bateria
Operaţia de încărcare trebuie efectuată
într-un mediu bine ventilat, departe de foc
sau surse de scântei pentru a vă feri de
riscul de explozie sau incendiu.
Nu încercaţi să reîncărcaţi o baterie
îngheţată: trebuie întâi să o dezgheţaţi
pentru a evita riscul unei explozii. Dacă
a îngheţat, controlaţi bateria înainte de
încărcare la un specialist care va verifica
dacă elementele componente nu au avut
de suferit şi dacă carcasa nu a fost fisurata,
ceea ce ar implica riscul pierderii de acid
toxic şi coroziv.

Inainte de a debransa bateria
Nu deconectaţi bornele cu motorul pornit.
Înainte de a debranşa bateria, aşteptaţi
2 minute după ce aţi întrerupt contactul.

Închideţi geamurile şi portierele înainte de a
debranşa bateria.
Dupa rebransare
După fiecare rebranşare a bateriei, puneţi
contactul şi aşteptaţi 1 minut înainte de
a porni, pentru a permite iniţializarea
sistemelor electronice. Totuşi, dacă după
această manevră, persistă perturbări
minore, consultati reteaua CITROËN sau un
service autorizat.
Dupa o debransare prelungita a bateriri,
poate fi necesar sa reinitializati functiile
urmatoare:


- parametrii afişajului (dată, oră, limbă,
unitate de măsură a distanţei şi
temperaturii),

- posturile de radio,

- blocarea centralizată a deschiderilor.
Anumite setari fiind anulate, trebuie să
le realizati din nou, consultati reteaua
CITROËN sau un service autorizat.

138



Schimbarea unei roţi


SCHIMBAREA UNEI ROŢI


Staţionarea vehiculului

Pe cât posibil, opriţi vehiculul pe un teren
orizontal, stabil şi nealunecos.
Trageţi frâna de mână, întrerupeţi contactul
şi introduceţi schimbătorul de viteze în prima
treaptă (în pantă).
Este imperativ sa va asigurati ca ocupantii
au parasit vehiculul si s-au deplasat intr-o
zona sigura.
Aşezaţi o cală, dacă este posibil, în spatele
roţii diagonal opuse celei ce trebuie
schimbată.


Scule

Instrumentele necesare sunt depozitate
într-o trusă aflată în spatele scaunului
şoferului (Furgon) sau în spatele
banchetei spate (Combi).


1.
Cheie pentru demontare roţi.

2.
Ghidaj de centrare.

3.
Şurubelniţă.

4.
Cric cu manivelă.

5.
Inel de remorcare detaşabil.
Cricul şi sculele sunt specifice vehiculului.
Nu le utilizaţi în alte scopuri.
Nu vă angajaţi sub vehicul, dacă acesta este
susţinut numai de cric; utilizaţi un suport fix.


Scoaterea roţii de rezervă

Şurubul de fixare a roţii de rezervă se află în
partea stângă spate a pragului de încărcare.


1.
Deblocaţi şurubul de fixare a roţii cu
ajutorul cheii pentru demontare roţi.

2.
Deşurubaţi până la capăt, pentru a derula
cablul suportului.

3.
Scoateţi roata de rezervă cu ajutorul
cheii.

4.
Montaţi la loc capacul A
în sus.

5.
Scoateţi cablul B
din locaşul său.

6.
Eliberaţi roata de rezervă şi aşezaţi-o
lângă roata care trebuie înlocuită.
