CITROEN NEMO 2014 Manual do condutor (in Portuguese)

169
7

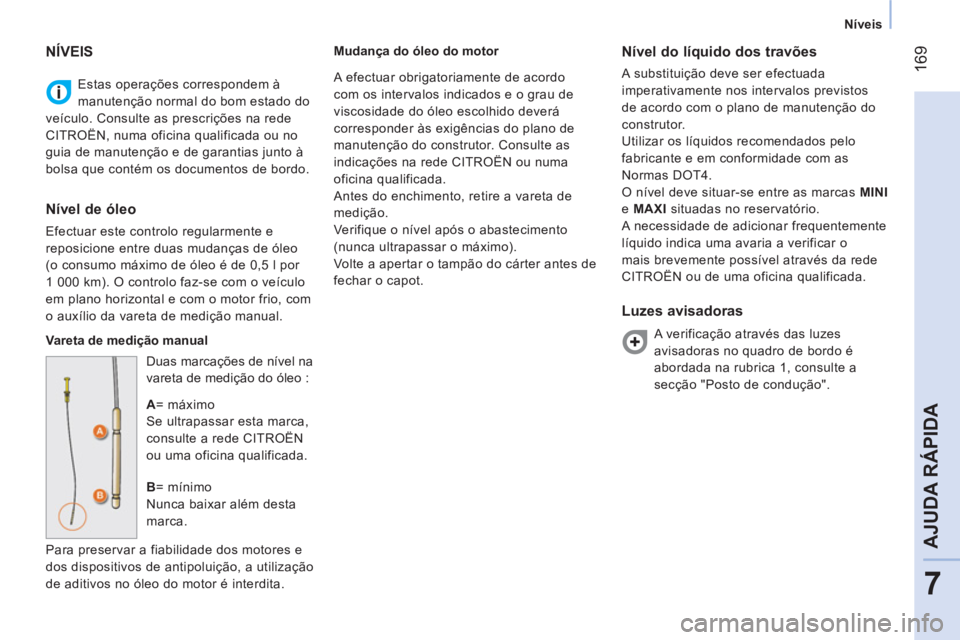

AJUDA RÁPIDA



Níveis

Estas operações correspondem à
manutenção normal do bom estado do
veículo. Consulte as prescrições na rede
CITROËN, numa oficina qualificada ou no
guia de manutenção e de garantias junto à
bolsa que contém os documentos de bordo.
NÍVEIS


Nível de óleo

Efectuar este controlo regularmente e
reposicione entre duas mudanças de óleo
(o consumo máximo de óleo é de 0,5 l por
1 000 km). O controlo faz-se com o veículo
em plano horizontal e com o motor frio, com
o auxílio da vareta de medição manual.

Vareta de medição manual
Duas marcações de nível na
vareta de medição do óleo :

A
= máximo
Se ultrapassar esta marca,
consulte a rede CITROËN
ou uma oficina qualificada.

B
= mínimo
Nunca baixar além desta
marca.
Para preservar a fiabilidade dos motores e
dos dispositivos de antipoluição, a utilização
de aditivos no óleo do motor é interdita.
Mudança do óleo do motor


Nível do líquido dos travões

A substituição deve ser efectuada
imperativamente nos intervalos previstos
de acordo com o plano de manutenção do
construtor.
Utilizar os líquidos recomendados pelo
fabricante e em conformidade com as
Normas DOT4.
O nível deve situar-se entre as marcas MINI
e MAXI
situadas no reservatório.
A necessidade de adicionar frequentemente
líquido indica uma avaria a verificar o
mais brevemente possível através da rede
CITROËN ou de uma oficina qualificada.


Luzes avisadoras

A verificação através das luzes
avisadoras no quadro de bordo é
abordada na rubrica 1, consulte a
secção "Posto de condução". A efectuar obrigatoriamente de acordo
com os intervalos indicados e o grau de
viscosidade do óleo escolhido deverá
corresponder às exigências do plano de
manutenção do construtor. Consulte as
indicações na rede CITROËN ou numa
oficina qualificada.
Antes do enchimento, retire a vareta de
medição.
Verifique o nível após o abastecimento
(nunca ultrapassar o máximo).
Volte a apertar o tampão do cárter antes de
fechar o capot.

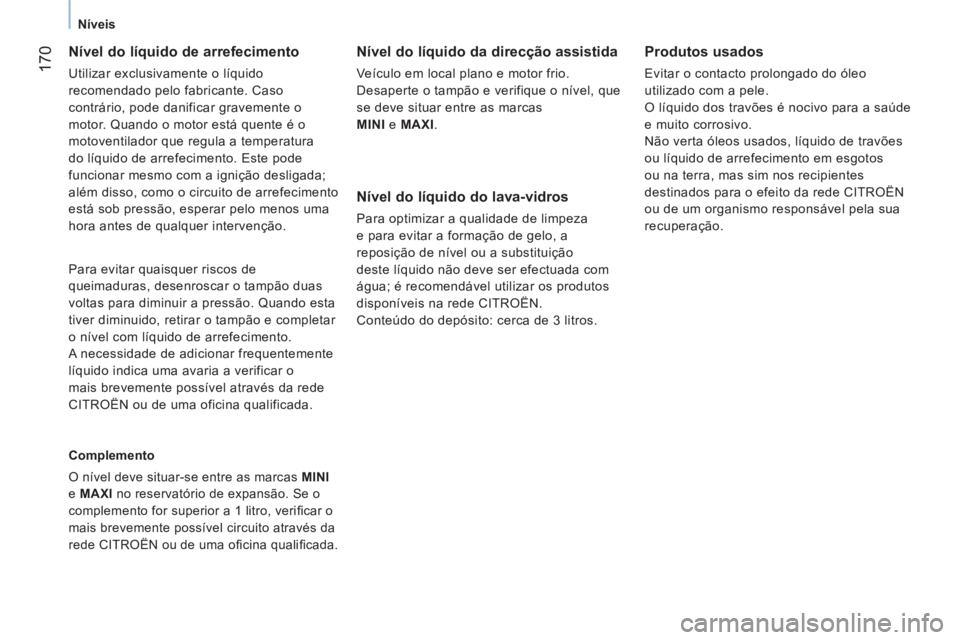

170



Níveis



Nível do líquido de arrefecimento

Utilizar exclusivamente o líquido
recomendado pelo fabricante. Caso
contrário, pode danificar gravemente o
motor. Quando o motor está quente é o
motoventilador que regula a temperatura
do líquido de arrefecimento. Este pode
funcionar mesmo com a ignição desligada;
além disso, como o circuito de arrefecimento
está sob pressão, esperar pelo menos uma
hora antes de qualquer intervenção.

Complemento

O nível deve situar-se entre as marcas MINI
e MAXI
no reservatório de expansão. Se o
complemento for superior a 1 litro, verifi car o
mais brevemente possível circuito através da
rede CITROËN ou de uma ofi cina qualifi cada.



Nível do líquido da direcção assistida

Veículo em local plano e motor frio.
Desaperte o tampão e verifique o nível, que
se deve situar entre as marcas
MINI
e MAXI
.


Nível do líquido do lava-vidros

Para optimizar a qualidade de limpeza
e para evitar a formação de gelo, a
reposição de nível ou a substituição
deste líquido não deve ser efectuada com
água; é recomendável utilizar os produtos
disponíveis na rede CITROËN.
Conteúdo do depósito: cerca de 3 litros. Para evitar quaisquer riscos de
queimaduras, desenroscar o tampão duas
voltas para diminuir a pressão. Quando esta
tiver diminuido, retirar o tampão e completar
o nível com líquido de arrefecimento.
A necessidade de adicionar frequentemente
líquido indica uma avaria a verificar o
mais brevemente possível através da rede
CITROËN ou de uma oficina qualificada.

Produtos usados

Evitar o contacto prolongado do óleo
utilizado com a pele.
O líquido dos travões é nocivo para a saúde
e muito corrosivo.
Não verta óleos usados, líquido de travões
ou líquido de arrefecimento em esgotos
ou na terra, mas sim nos recipientes
destinados para o efeito da rede CITROËN
ou de um organismo responsável pela sua
recuperação.

171
7
AJUDA RÁPIDA

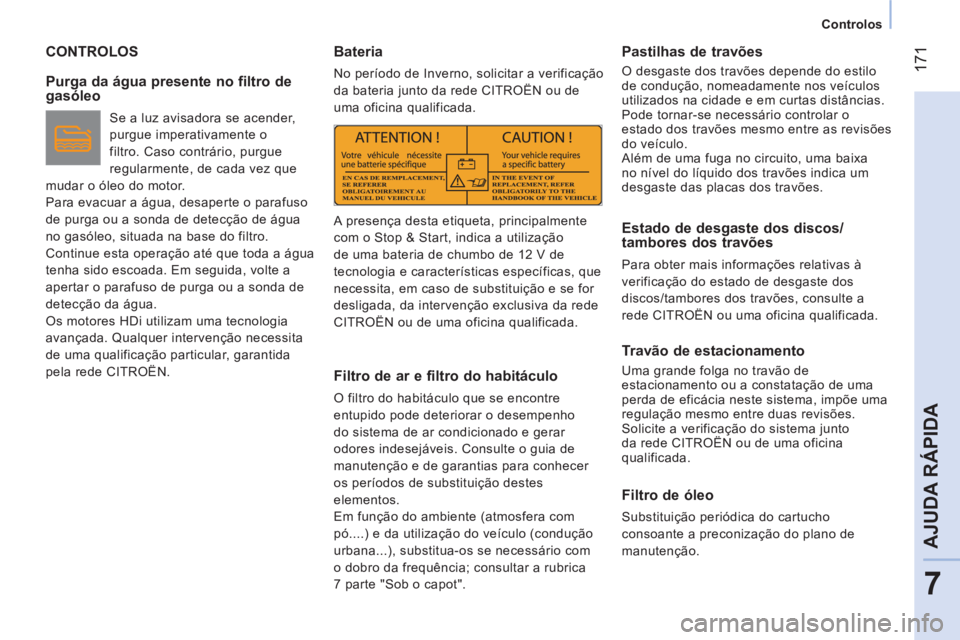

Controlos


CONTROLOS


Purga da água presente no filtro de
gasóleo
Se a luz avisadora se acender,
purgue imperativamente o
filtro. Caso contrário, purgue
regularmente, de cada vez que
mudar o óleo do motor.
Para evacuar a água, desaperte o parafuso
de purga ou a sonda de detecção de água
no gasóleo, situada na base do filtro.
Continue esta operação até que toda a água
tenha sido escoada. Em seguida, volte a
apertar o parafuso de purga ou a sonda de
detecção da água.
Os motores HDi utilizam uma tecnologia
avançada. Qualquer intervenção necessita
de uma qualificação particular, garantida
pela rede CITROËN.


Bateria

No período de Inverno, solicitar a verificação
da bateria junto da rede CITROËN ou de
uma oficina qualificada.


Filtro de ar e filtro do habitáculo

O filtro do habitáculo que se encontre
entupido pode deteriorar o desempenho
do sistema de ar condicionado e gerar
odores indesejáveis. Consulte o guia de
manutenção e de garantias para conhecer
os períodos de substituição destes
elementos.
Em função do ambiente (atmosfera com
pó....) e da utilização do veículo (condução
urbana...), substitua-os se necessário com
o dobro da frequência; consultar a rubrica
7 parte "Sob o capot".


Pastilhas de travões

O desgaste dos travões depende do estilo
de condução, nomeadamente nos veículos
utilizados na cidade e em curtas distâncias.
Pode tornar-se necessário controlar o
estado dos travões mesmo entre as revisões
do veículo.
Além de uma fuga no circuito, uma baixa
no nível do líquido dos travões indica um
desgaste das placas dos travões.


Estado de desgaste dos discos/
tambores dos travões
Para obter mais informações relativas à
verificação do estado de desgaste dos
discos/tambores dos travões, consulte a
rede CITROËN ou uma oficina qualificada.


Travão de estacionamento

Uma grande folga no travão de
estacionamento ou a constatação de uma
perda de eficácia neste sistema, impõe uma
regulação mesmo entre duas revisões.
Solicite a verificação do sistema junto
da rede CITROËN ou de uma oficina
qualificada.


Filtro de óleo

Substituição periódica do cartucho
consoante a preconização do plano de
manutenção.





A presença desta etiqueta, principalmente
com o Stop & Start, indica a utilização
de uma bateria de chumbo de 12 V de
tecnologia e características específicas, que
necessita, em caso de substituição e se for
desligada, da intervenção exclusiva da rede
CITROËN ou de uma oficina qualificada.

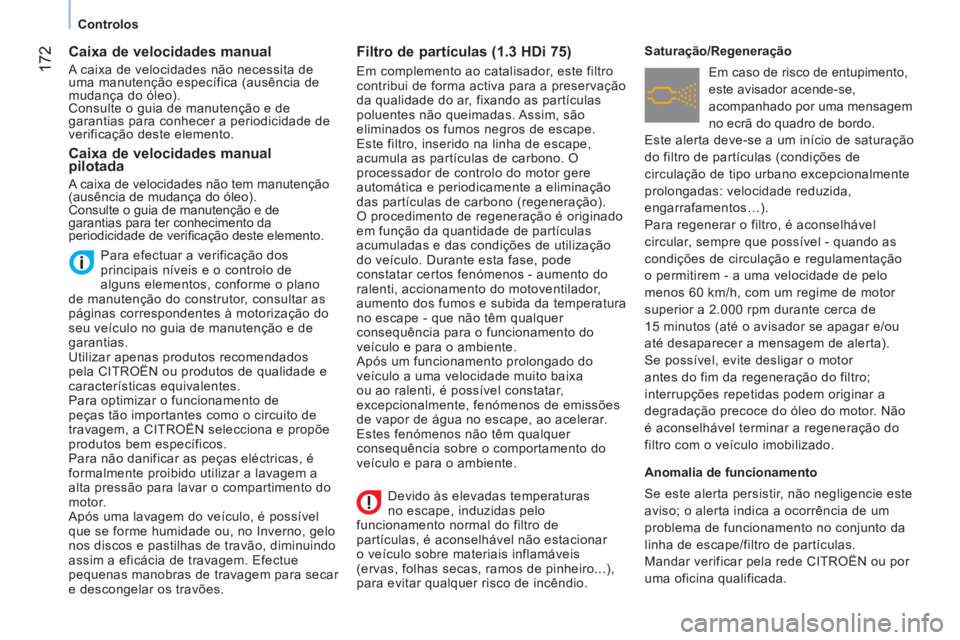

172



Controlos








Caixa de velocidades manual

A caixa de velocidades não necessita de
uma manutenção específica (ausência de
mudança do óleo).
Consulte o guia de manutenção e de
garantias para conhecer a periodicidade de
verificação deste elemento.
Para efectuar a verificação dos
principais níveis e o controlo de
alguns elementos, conforme o plano
de manutenção do construtor, consultar as
páginas correspondentes à motorização do
seu veículo no guia de manutenção e de
garantias.
Utilizar apenas produtos recomendados
pela CITROËN ou produtos de qualidade e
características equivalentes.
Para optimizar o funcionamento de
peças tão importantes como o circuito de
travagem, a CITROËN selecciona e propõe
produtos bem específicos.
Para não danificar as peças eléctricas, é
formalmente proibido utilizar a lavagem a
alta pressão para lavar o compartimento do
motor.
Após uma lavagem do veículo, é possível
que se forme humidade ou, no Inverno, gelo
nos discos e pastilhas de travão, diminuindo
assim a eficácia de travagem. Efectue
pequenas manobras de travagem para secar
e descongelar os travões.






Filtro de partículas (1.3 HDi 75)

Em complemento ao catalisador, este filtro
contribui de forma activa para a preservação
da qualidade do ar, fixando as partículas
poluentes não queimadas. Assim, são
eliminados os fumos negros de escape.
Este filtro, inserido na linha de escape,
acumula as partículas de carbono. O
processador de controlo do motor gere
automática e periodicamente a eliminação
das partículas de carbono (regeneração).
O procedimento de regeneração é originado
em função da quantidade de partículas
acumuladas e das condições de utilização
do veículo. Durante esta fase, pode
constatar certos fenómenos - aumento do
ralenti, accionamento do motoventilador,
aumento dos fumos e subida da temperatura
no escape - que não têm qualquer
consequência para o funcionamento do
veículo e para o ambiente.
Após um funcionamento prolongado do
veículo a uma velocidade muito baixa
ou ao ralenti, é possível constatar,
excepcionalmente, fenómenos de emissões
de vapor de água no escape, ao acelerar.
Estes fenómenos não têm qualquer
consequência sobre o comportamento do
veículo e para o ambiente.
Saturação/Regeneração
Em caso de risco de entupimento,
este avisador acende-se,
acompanhado por uma mensagem
no ecrã do quadro de bordo.
Este alerta deve-se a um início de saturação
do filtro de partículas (condições de
circulação de tipo urbano excepcionalmente
prolongadas: velocidade reduzida,
engarrafamentos…).
Para regenerar o filtro, é aconselhável
circular, sempre que possível - quando as
condições de circulação e regulamentação
o permitirem - a uma velocidade de pelo
menos 60 km/h, com um regime de motor
superior a 2.000 rpm durante cerca de
15 minutos (até o avisador se apagar e/ou
até desaparecer a mensagem de alerta).
Se possível, evite desligar o motor
antes do fim da regeneração do filtro;
interrupções repetidas podem originar a
degradação precoce do óleo do motor. Não
é aconselhável terminar a regeneração do
filtro com o veículo imobilizado.

Anomalia de funcionamento
Se este alerta persistir, não negligencie este
aviso; o alerta indica a ocorrência de um
problema de funcionamento no conjunto da
linha de escape/filtro de partículas.
Mandar verificar pela rede CITROËN ou por
uma oficina qualificada.








Caixa de velocidades manual
pilotada
A caixa de velocidades não tem manutenção
(ausência de mudança do óleo).
Consulte o guia de manutenção e de
garantias para ter conhecimento da
periodicidade de verifi cação deste elemento.
Devido às elevadas temperaturas
no escape, induzidas pelo
funcionamento normal do filtro de
partículas, é aconselhável não estacionar
o veículo sobre materiais inflamáveis
(ervas, folhas secas, ramos de pinheiro...),
para evitar qualquer risco de incêndio.

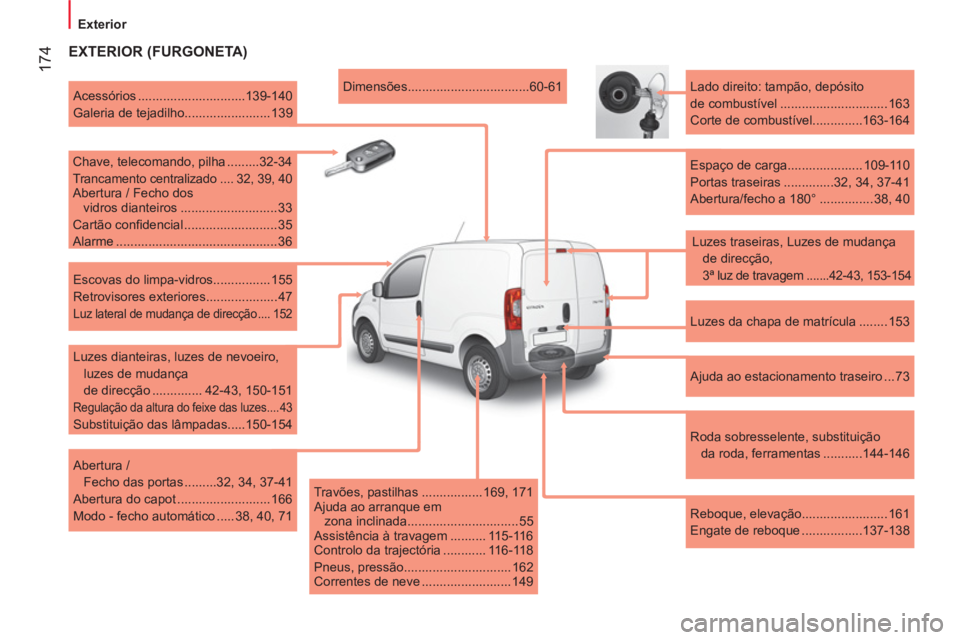

174



Exterior



EXTERIOR (FURGONETA)


Luzes traseiras, Luzes de mudança
de direcção,
3ª luz de travagem .......42-43, 153-154


Lado direito: tampão, depósito
de combustível .............................. 163
Corte de combustível..............163-164

Espaço de carga..................... 109-110
Portas traseiras ..............32, 34, 37-41
Abertura/fecho a 180° ............... 38, 40

Luzes da chapa de matrícula ........ 153

Ajuda ao estacionamento traseiro ... 73

Roda sobresselente, substituição
da roda, ferramentas ...........144-146

Reboque, elevação........................ 161
Engate de reboque .................137-138
Dimensões..................................60-61

Acessórios ..............................139-140
Galeria de tejadilho........................ 139

Chave, telecomando, pilha .........32-34

Trancamento centralizado .... 32, 39, 40
Abertura / Fecho dos
vidros dianteiros ........................... 33
Cartão confi dencial .......................... 35
Alarme ............................................. 36

Escovas do limpa-vidros................ 155
Retrovisores exteriores.................... 47

Luz lateral de mudança de direcção .... 152


Luzes dianteiras, luzes de nevoeiro,
luzes de mudança
de direcção .............. 42-43, 150-151
Regulação da altura do feixe das luzes .... 43

Substituição das lâmpadas.....150-154

Abertura /
Fecho das portas .........32, 34, 37-41
Abertura do capot .......................... 166
Modo - fecho automático ..... 38, 40, 71

Travões, pastilhas ................. 169, 171
Ajuda ao arranque em
zona inclinada ............................... 55
Assistência à travagem .......... 115-116
Controlo da trajectória ............ 116-118
Pneus, pressão.............................. 162
Correntes de neve ......................... 149

175
8
LOCALIZAÇÃO



Exterior

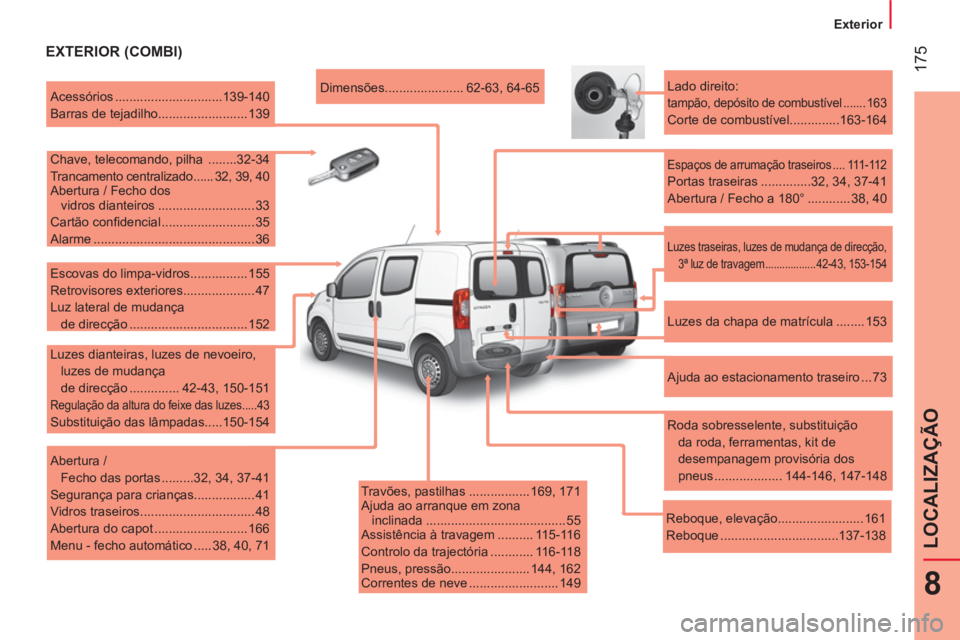

EXTERIOR (COMBI)


Travões, pastilhas ................. 169, 171
Ajuda ao arranque em zona
inclinada ....................................... 55
Assistência à travagem .......... 115-116
Controlo da trajectória ............ 116-118
Pneus, pressão...................... 144, 162
Correntes de neve ......................... 149
Dimensões...................... 62-63, 64-65

Acessórios ..............................139-140
Barras de tejadilho......................... 139

Chave, telecomando, pilha ........32-34
Trancamento centralizado ...... 32, 39, 40
Abertura / Fecho dos
vidros dianteiros ........................... 33
Cartão confi dencial .......................... 35
Alarme ............................................. 36

Escovas do limpa-vidros................ 155
Retrovisores exteriores.................... 47
Luz lateral de mudança
de direcção ................................. 152

Luzes dianteiras, luzes de nevoeiro,
luzes de mudança
de direcção .............. 42-43, 150-151
Regulação da altura do feixe das luzes .....43

Substituição das lâmpadas.....150-154

Abertura /
Fecho das portas .........32, 34, 37-41
Segurança para crianças................. 41
Vidros traseiros ................................ 48
Abertura do capot .......................... 166
Menu - fecho automático ..... 38, 40, 71
Lado direito:

tampão, depósito de combustível ....... 163

Corte de combustível..............163-164


Espaços de arrumação traseiros .... 111-112

Portas traseiras ..............32, 34, 37-41
Abertura / Fecho a 180° ............ 38, 40

Luzes da chapa de matrícula ........ 153

Ajuda ao estacionamento traseiro ... 73

Roda sobresselente, substituição
da roda, ferramentas, kit de
desempanagem provisória dos
pneus ................... 144-146, 147-148

Reboque, elevação........................ 161
Reboque .................................137-138




Luzes traseiras, luzes de mudança de direcção,
3ª luz de travagem .................. 42-43, 153-154

176

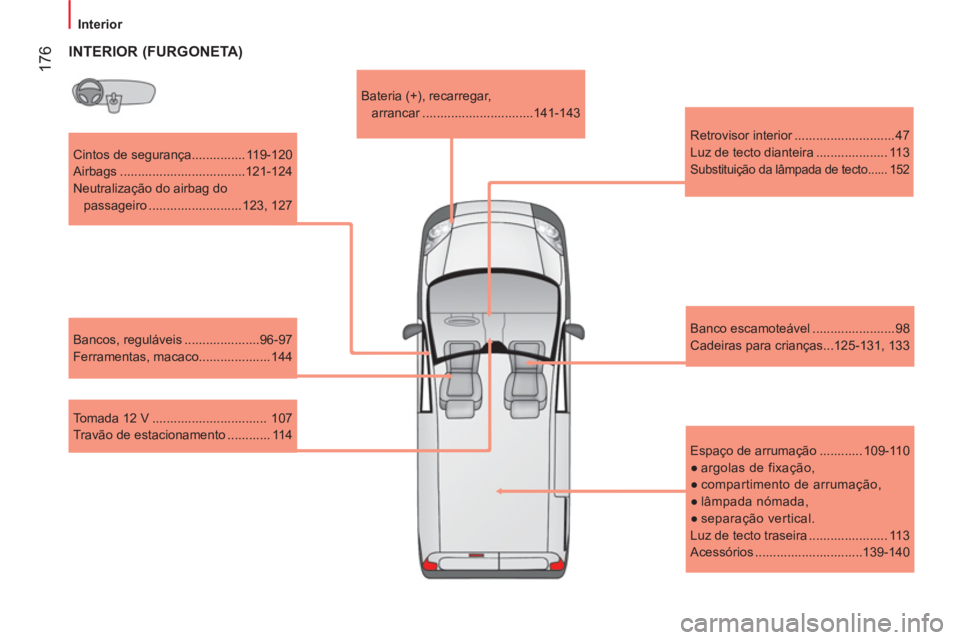

Interior


Cintos de segurança............... 119-120
Airbags ...................................121-124
Neutralização do airbag do
passageiro .......................... 123, 127

Bancos, reguláveis .....................96-97
Ferramentas, macaco.................... 144
Banco escamoteável ....................... 98
Cadeiras para crianças...125-131, 133

Tomada 12 V ................................ 107
Travão de estacionamento ............ 114
Bateria (+), recarregar,
arrancar ...............................141-143

INTERIOR (FURGONETA)


Espaço de arrumação ............ 109-110


●
argolas de fixação,

●
compartimento de arrumação,

●
lâmpada nómada,

●
separação vertical.
Luz de tecto traseira ...................... 113
Acessórios ..............................139-140

Retrovisor interior ............................ 47
Luz de tecto dianteira .................... 113

Substituição da lâmpada de tecto ...... 152

177
8
LOCALIZAÇÃO



Interior

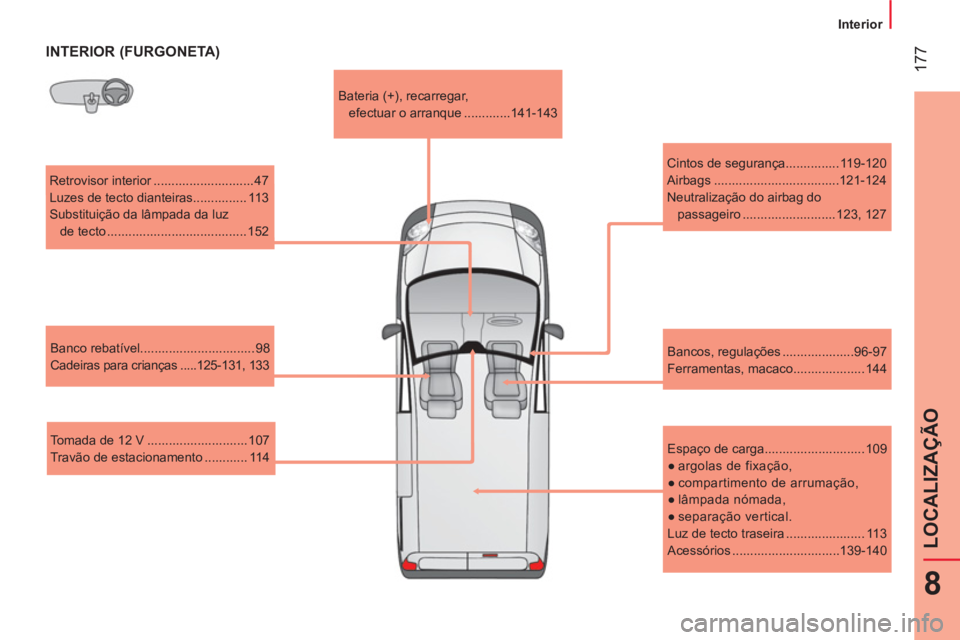

INTERIOR (FURGONETA)

Retrovisor interior ............................ 47
Luzes de tecto dianteiras............... 113
Substituição da lâmpada da luz
de tecto ....................................... 152
Banco rebatível................................ 98
Cadeiras para crianças .....125-131, 133
Tomada de 12 V ............................ 107
Travão de estacionamento ............ 114 Bateria (+), recarregar,
efectuar o arranque .............141-143
Cintos de segurança............... 119-120
Airbags ...................................121-124
Neutralização do airbag do
passageiro .......................... 123, 127
Bancos, regulações ....................96-97
Ferramentas, macaco.................... 144
Espaço de carga............................ 109


●
argolas de fixação,

●
compartimento de arrumação,

●
lâmpada nómada,

●
separação vertical.
Luz de tecto traseira ...................... 113
Acessórios ..............................139-140

178

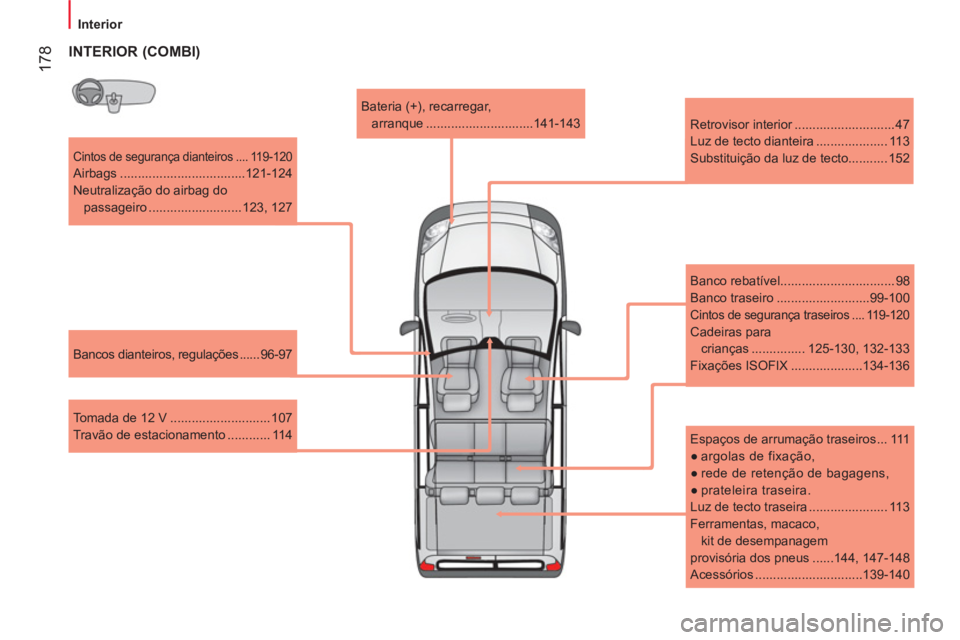

Interior



Cintos de segurança dianteiros .... 119-120
Airbags ...................................121-124
Neutralização do airbag do
passageiro .......................... 123, 127

Bancos dianteiros, regulações ...... 96-97

Tomada de 12 V ............................ 107
Travão de estacionamento ............ 114
Bateria (+), recarregar,
arranque ..............................141-143

Retrovisor interior ............................ 47
Luz de tecto dianteira .................... 113
Substituição da luz de tecto........... 152

Banco traseiro ..........................99-100

Cintos de segurança traseiros .... 119-120

Cadeiras para
crianças ............... 125-130, 132-133
Fixações ISOFIX ....................134-136

Espaços de arrumação traseiros ... 111


●
argolas de fixação,

●
rede de retenção de bagagens,

●
prateleira traseira.
Luz de tecto traseira ...................... 113
Ferramentas, macaco,
kit de desempanagem
provisória dos pneus ......144, 147-148
Acessórios ..............................139-140



INTERIOR (COMBI)


Banco rebatível................................ 98
