CITROEN NEMO 2014 Manual do condutor (in Portuguese)

149
7
AJUDA RÁPIDA



Correntes de neve

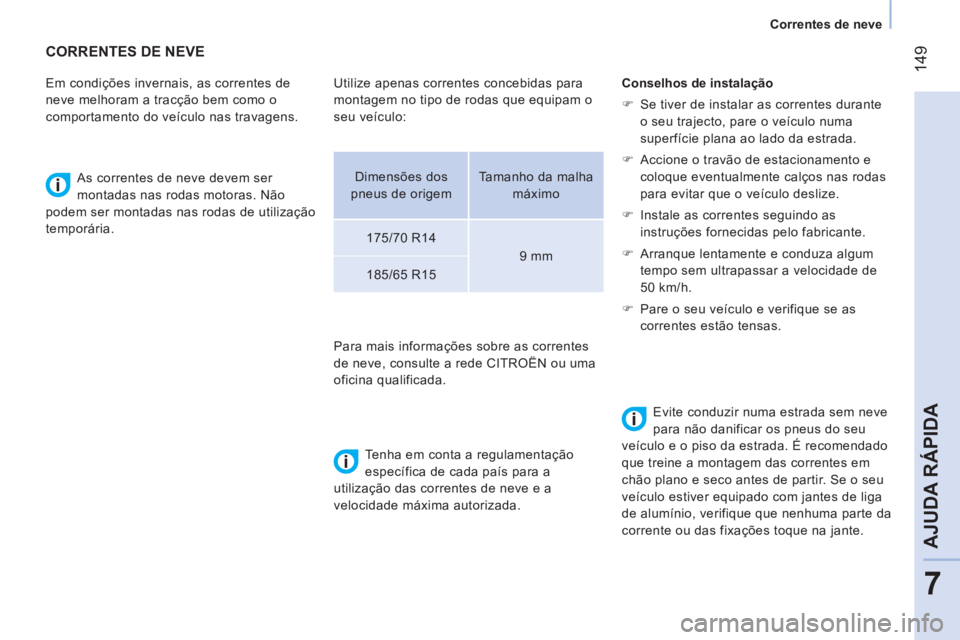

CORRENTES DE NEVE


Em condições invernais, as correntes de
neve melhoram a tracção bem como o
comportamento do veículo nas travagens.

As correntes de neve devem ser
montadas nas rodas motoras. Não
podem ser montadas nas rodas de utilização
temporária.

Tenha em conta a regulamentação
específica de cada país para a
utilização das correntes de neve e a
velocidade máxima autorizada.
Conselhos de instalação


)
Se tiver de instalar as correntes durante
o seu trajecto, pare o veículo numa
superfície plana ao lado da estrada.

)
Accione o travão de estacionamento e
coloque eventualmente calços nas rodas
para evitar que o veículo deslize.

)
Instale as correntes seguindo as
instruções fornecidas pelo fabricante.

)
Arranque lentamente e conduza algum
tempo sem ultrapassar a velocidade de
50 km/h.

)
Pare o seu veículo e verifique se as
correntes estão tensas.


Evite conduzir numa estrada sem neve
para não danificar os pneus do seu
veículo e o piso da estrada. É recomendado
que treine a montagem das correntes em
chão plano e seco antes de partir. Se o seu
veículo estiver equipado com jantes de liga
de alumínio, verifique que nenhuma parte da
corrente ou das fixações toque na jante.


Utilize apenas correntes concebidas para
montagem no tipo de rodas que equipam o
seu veículo:
Para mais informações sobre as correntes
de neve, consulte a rede CITROËN ou uma
oficina qualificada.

Dimensões dos
pneus de origem
Tamanho da malha
máximo

175/70 R14

9 mm

185/65 R15

150

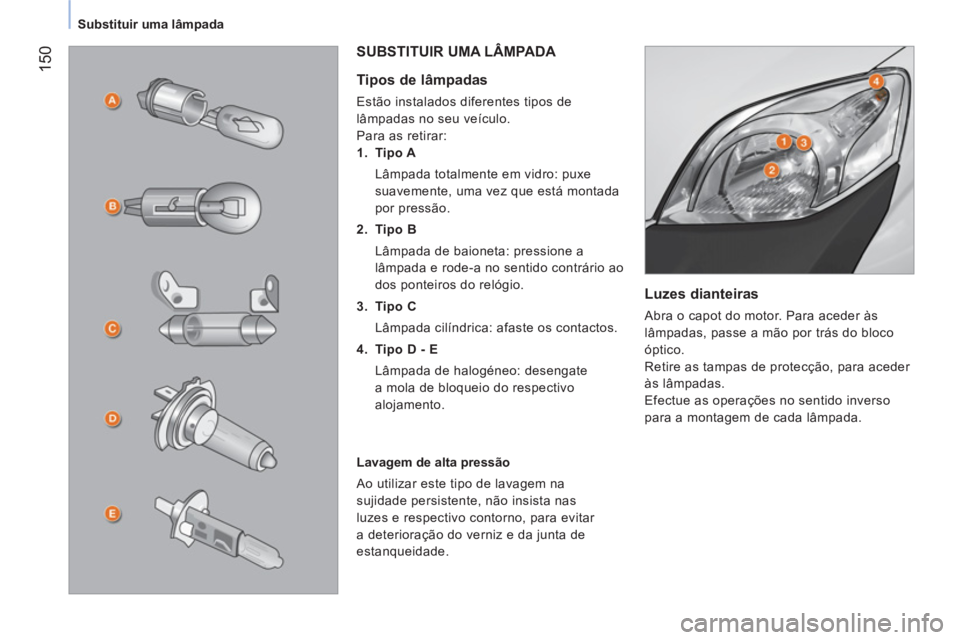

Substituir uma lâmpada



Luzes dianteiras

Abra o capot do motor. Para aceder às
lâmpadas, passe a mão por trás do bloco
óptico.
Retire as tampas de protecção, para aceder
às lâmpadas.
Efectue as operações no sentido inverso
para a montagem de cada lâmpada.
SUBSTITUIR UMA LÂMPADA


Tipos de lâmpadas

Estão instalados diferentes tipos de
lâmpadas no seu veículo.
Para as retirar:


1.
Tipo A
Lâmpada totalmente em vidro: puxe
suavemente, uma vez que está montada
por pressão.

2.
Tipo B
Lâmpada de baioneta: pressione a
lâmpada e rode-a no sentido contrário ao
dos ponteiros do relógio.

3.
Tipo C
Lâmpada cilíndrica: afaste os contactos.

4.
Tipo D - E
Lâmpada de halogéneo: desengate
a mola de bloqueio do respectivo
alojamento.

Lavagem de alta pressão
Ao utilizar este tipo de lavagem na
sujidade persistente, não insista nas
luzes e respectivo contorno, para evitar
a deterioração do verniz e da junta de
estanqueidade.

151
7
AJUDA RÁPIDA



Substituir uma lâmpada

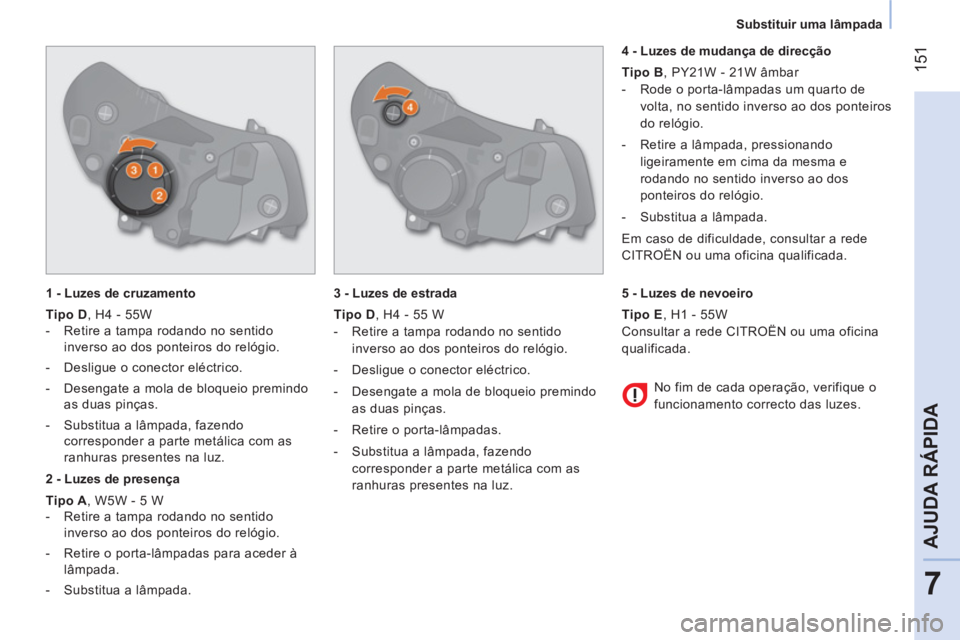

1 - Luzes de cruzamento

Tipo D
, H4 - 55W


- Retire a tampa rodando no sentido
inverso ao dos ponteiros do relógio.

- Desligue o conector eléctrico.

- Desengate a mola de bloqueio premindo
as duas pinças.

- Substitua a lâmpada, fazendo
corresponder a parte metálica com as
ranhuras presentes na luz.


2 - Luzes de presença

Tipo A
, W5W - 5 W


- Retire a tampa rodando no sentido
inverso ao dos ponteiros do relógio.

- Retire o porta-lâmpadas para aceder à
lâmpada.

- Substitua a lâmpada.

3 - Luzes de estrada

Tipo D
, H4 - 55 W


- Retire a tampa rodando no sentido
inverso ao dos ponteiros do relógio.

- Desligue o conector eléctrico.

- Desengate a mola de bloqueio premindo
as duas pinças.

- Retire o porta-lâmpadas.

- Substitua a lâmpada, fazendo
corresponder a parte metálica com as
ranhuras presentes na luz.

4 - Luzes de mudança de direcção

Tipo B
, PY21W - 21W âmbar


- Rode o porta-lâmpadas um quarto de
volta, no sentido inverso ao dos ponteiros
do relógio.

- Retire a lâmpada, pressionando
ligeiramente em cima da mesma e
rodando no sentido inverso ao dos
ponteiros do relógio.

- Substitua a lâmpada.
Em caso de dificuldade, consultar a rede
CITROËN ou uma oficina qualificada.

No fim de cada operação, verifique o
funcionamento correcto das luzes.

5 - Luzes de nevoeiro

Tipo E
, H1 - 55W
Consultar a rede CITROËN ou uma oficina
qualificada.

152



Substituir uma lâmpada

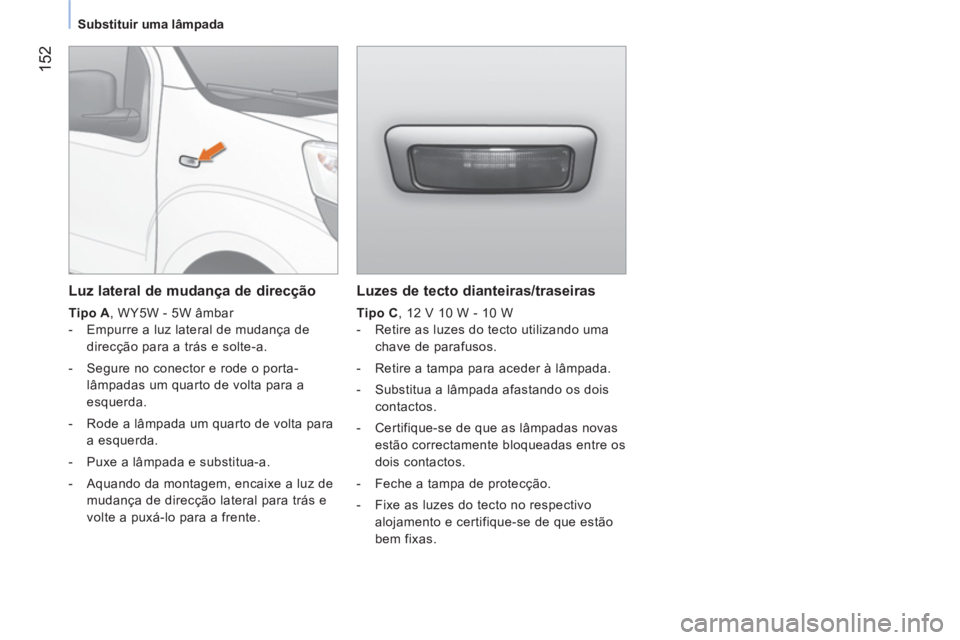

Luzes de tecto dianteiras/traseiras


Tipo C
, 12 V 10 W - 10 W


- Retire as luzes do tecto utilizando uma
chave de parafusos.

- Retire a tampa para aceder à lâmpada.

- Substitua a lâmpada afastando os dois
contactos.

- Certifique-se de que as lâmpadas novas
estão correctamente bloqueadas entre os
dois contactos.

- Feche a tampa de protecção.

- Fixe as luzes do tecto no respectivo
alojamento e certifique-se de que estão
bem fixas.



Luz lateral de mudança de direcção


Tipo A
, WY5W - 5W âmbar


- Empurre a luz lateral de mudança de
direcção para a trás e solte-a.

- Segure no conector e rode o porta-
lâmpadas um quarto de volta para a
esquerda.

- Rode a lâmpada um quarto de volta para
a esquerda.

- Puxe a lâmpada e substitua-a.

- Aquando da montagem, encaixe a luz de
mudança de direcção lateral para trás e
volte a puxá-lo para a frente.

153
7
AJUDA RÁPIDA



Substituir uma lâmpada

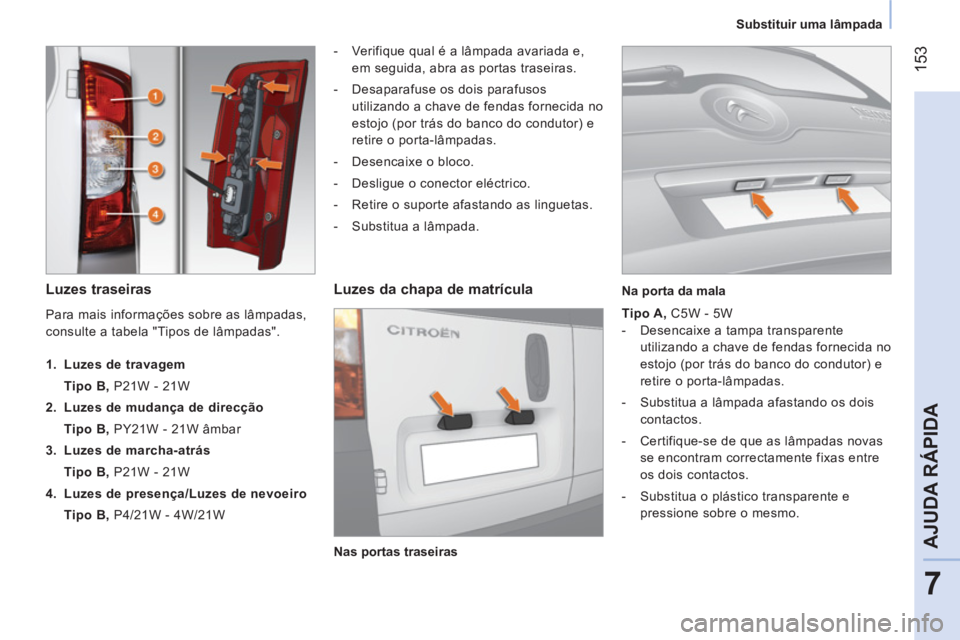

Luzes traseiras



- Verifique qual é a lâmpada avariada e,
em seguida, abra as portas traseiras.

- Desaparafuse os dois parafusos
utilizando a chave de fendas fornecida no
estojo (por trás do banco do condutor) e
retire o porta-lâmpadas.

- Desencaixe o bloco.

- Desligue o conector eléctrico.

- Retire o suporte afastando as linguetas.

- Substitua a lâmpada.


Luzes da chapa de matrícula


Tipo A,
C5W - 5W


- Desencaixe a tampa transparente
utilizando a chave de fendas fornecida no
estojo (por trás do banco do condutor) e
retire o porta-lâmpadas.

- Substitua a lâmpada afastando os dois
contactos.

- Certifique-se de que as lâmpadas novas
se encontram correctamente fixas entre
os dois contactos.

- Substitua o plástico transparente e
pressione sobre o mesmo.
Para mais informações sobre as lâmpadas,
consulte a tabela "Tipos de lâmpadas".




1.
Luzes de travagem

Tipo B,
P21W - 21W

2.
Luzes de mudança de direcção

Tipo B,
PY21W - 21W âmbar

3.
Luzes de marcha-atrás

Tipo B,
P21W - 21W

4.
Luzes de presença

/Luzes de nevoeiro

Tipo B , P4/21W - 4W/21W

Nas portas traseiras
Na porta da mala

154



Substituir uma lâmpada

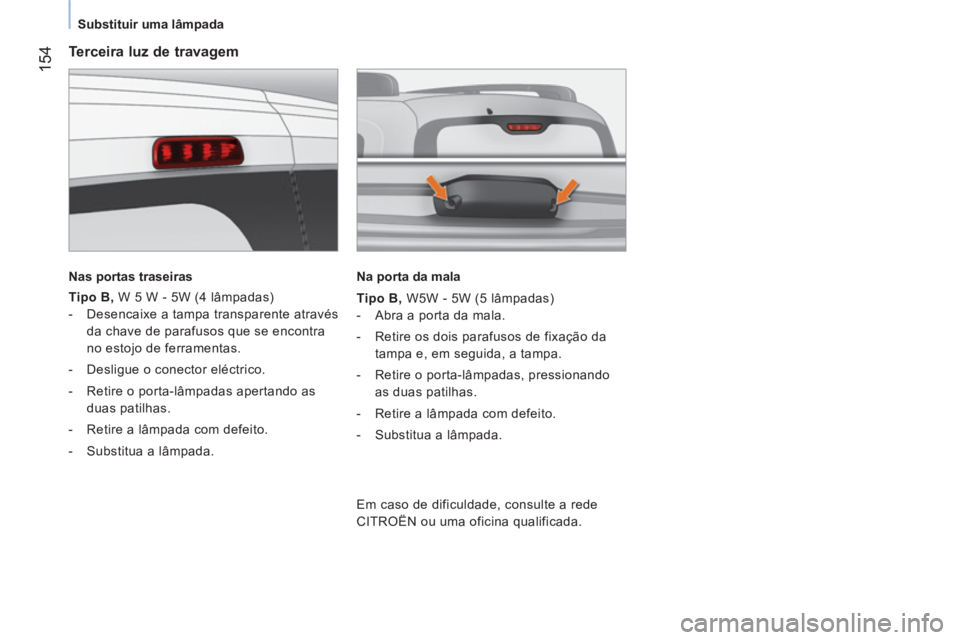

Terceira luz de travagem


Nas portas traseiras


Tipo B , W 5 W - 5W (4 lâmpadas)


- Desencaixe a tampa transparente através
da chave de parafusos que se encontra
no estojo de ferramentas.

- Desligue o conector eléctrico.

- Retire o porta-lâmpadas apertando as
duas patilhas.

- Retire a lâmpada com defeito.

- Substitua a lâmpada.

Na porta da mala

Tipo B,
W5W - 5W (5 lâmpadas)


- Abra a porta da mala.

- Retire os dois parafusos de fixação da
tampa e, em seguida, a tampa.

- Retire o porta-lâmpadas, pressionando
as duas patilhas.

- Retire a lâmpada com defeito.

- Substitua a lâmpada.


Em caso de dificuldade, consulte a rede
CITROËN ou uma oficina qualificada.

155
7
AJUDA RÁPIDA

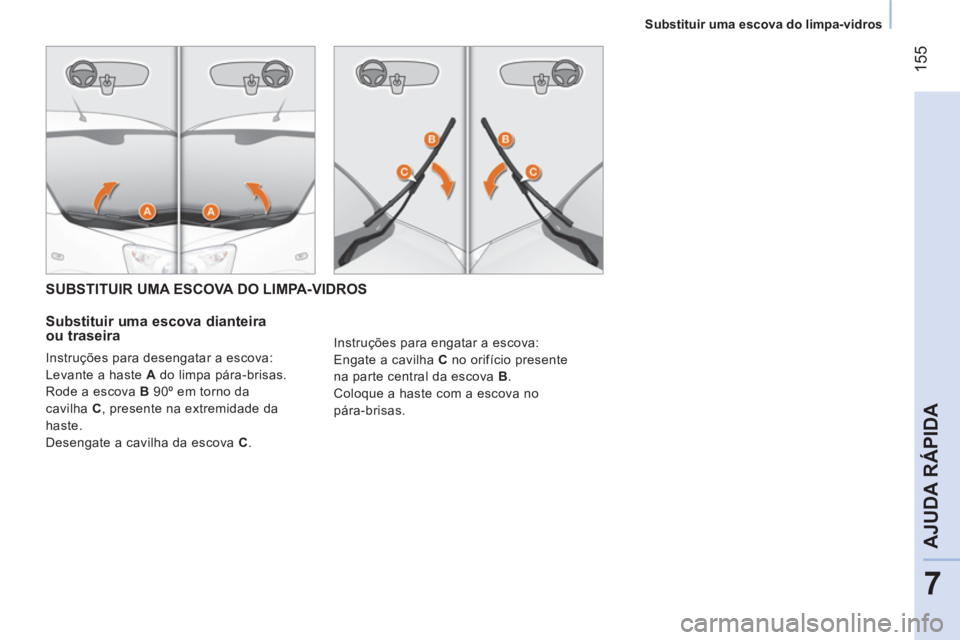

Substituir uma escova do limpa-vidros




SUBSTITUIR UMA ESCOVA DO LIMPA-VIDROS

Substituir uma escova dianteira
ou traseira
Instruções para desengatar a escova:
Levante a haste A do limpa pára-brisas.
Rode a escova B 90º em torno da
cavilha C , presente na extremidade da
haste.
Desengate a cavilha da escova C . Instruções para engatar a escova:
Engate a cavilha C no orifício presente
na parte central da escova B .
Coloque a haste com a escova no
pára-brisas.

156

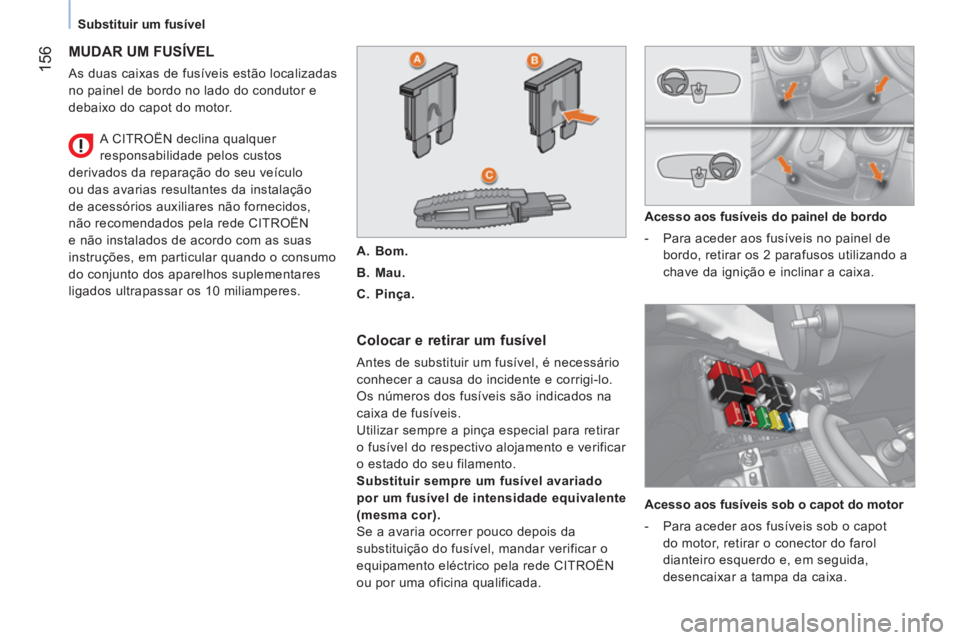

Substituir um fusível


MUDAR UM FUSÍVEL

As duas caixas de fusíveis estão localizadas
no painel de bordo no lado do condutor e
debaixo do capot do motor.

Colocar e retirar um fusível

Antes de substituir um fusível, é necessário
conhecer a causa do incidente e corrigi-lo.
Os números dos fusíveis são indicados na
caixa de fusíveis.
Utilizar sempre a pinça especial para retirar
o fusível do respectivo alojamento e verificar
o estado do seu filamento.

Substituir sempre um fusível avariado
por um fusível de intensidade equivalente
(mesma cor).
Se a avaria ocorrer pouco depois da
substituição do fusível, mandar verificar o
equipamento eléctrico pela rede CITROËN
ou por uma oficina qualificada.
Acesso aos fusíveis do painel de bordo


- Para aceder aos fusíveis no painel de
bordo, retirar os 2 parafusos utilizando a
chave da ignição e inclinar a caixa.
A CITROËN declina qualquer
responsabilidade pelos custos
derivados da reparação do seu veículo
ou das avarias resultantes da instalação
de acessórios auxiliares não fornecidos,
não recomendados pela rede CITROËN
e não instalados de acordo com as suas
instruções, em particular quando o consumo
do conjunto dos aparelhos suplementares
ligados ultrapassar os 10 miliamperes.

A.
Bom.

B.
Mau.

C.
Pinça.


Acesso aos fusíveis sob o capot do motor


- Para aceder aos fusíveis sob o capot
do motor, retirar o conector do farol
dianteiro esquerdo e, em seguida,
desencaixar a tampa da caixa.

157
7
AJUDA RÁPIDA



Substituir um fusível

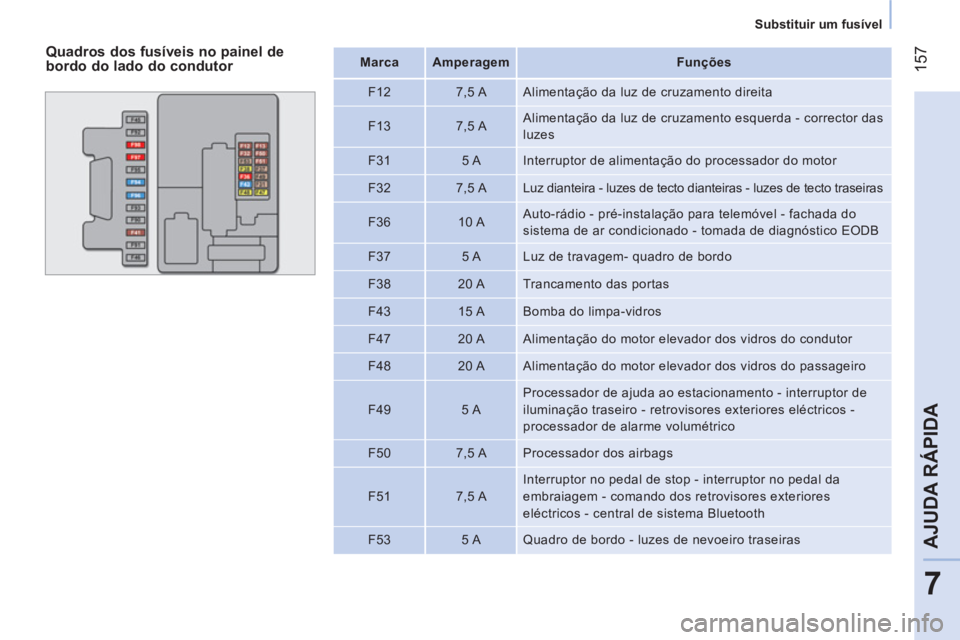

Quadros dos fusíveis no painel de
bordo do lado do condutor

Marca


Amperagem



Funções


F12
7,5 A Alimentação da luz de cruzamento direita

F13
7,5 A Alimentação da luz de cruzamento esquerda - corrector das
luzes

F31
5 A Interruptor de alimentação do processador do motor

F32
7,5 A Luz dianteira - luzes de tecto dianteiras - luzes de tecto traseiras

F36
10 A Auto-rádio - pré-instalação para telemóvel - fachada do
sistema de ar condicionado - tomada de diagnóstico EODB

F37
5 A Luz de travagem- quadro de bordo

F38
20 A Trancamento das portas

F43
15 A Bomba do limpa-vidros

F47
20 A Alimentação do motor elevador dos vidros do condutor

F48
20 A Alimentação do motor elevador dos vidros do passageiro

F49
5 A Processador de ajuda ao estacionamento - interruptor de
iluminação traseiro - retrovisores exteriores eléctricos -
processador de alarme volumétrico

F50
7,5 A Processador dos airbags

F51
7,5 A Interruptor no pedal de stop - interruptor no pedal da
embraiagem - comando dos retrovisores exteriores
eléctricos - central de sistema Bluetooth

F53
5 A Quadro de bordo - luzes de nevoeiro traseiras

158

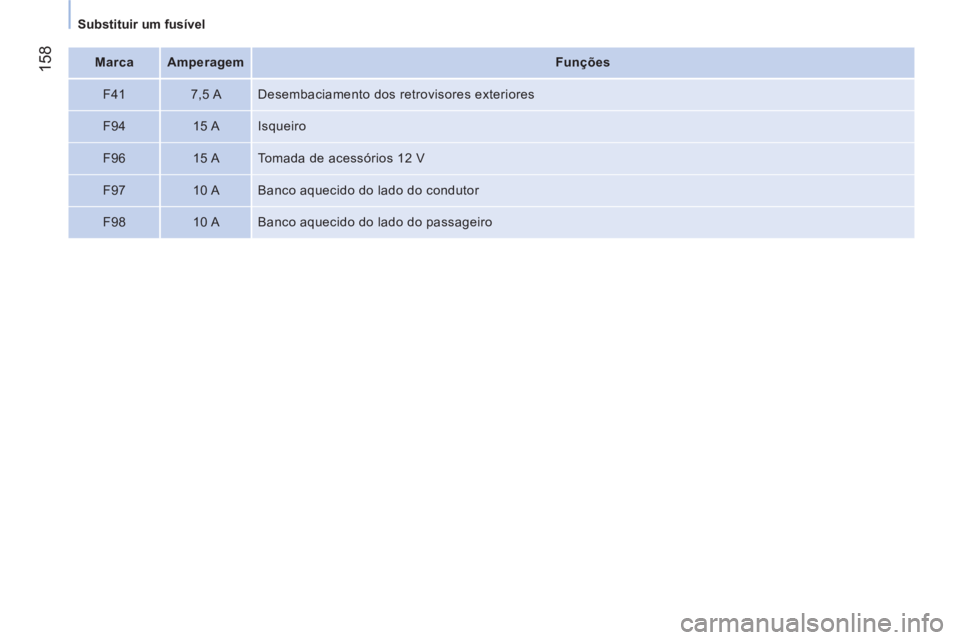

Substituir um fusível



Marca


Amperagem



Funções


F41
7,5 A Desembaciamento dos retrovisores exteriores

F94
15 A Isqueiro

F96
15 A Tomada de acessórios 12 V

F97
10 A Banco aquecido do lado do condutor

F98
10 A Banco aquecido do lado do passageiro
