Page 141 of 232

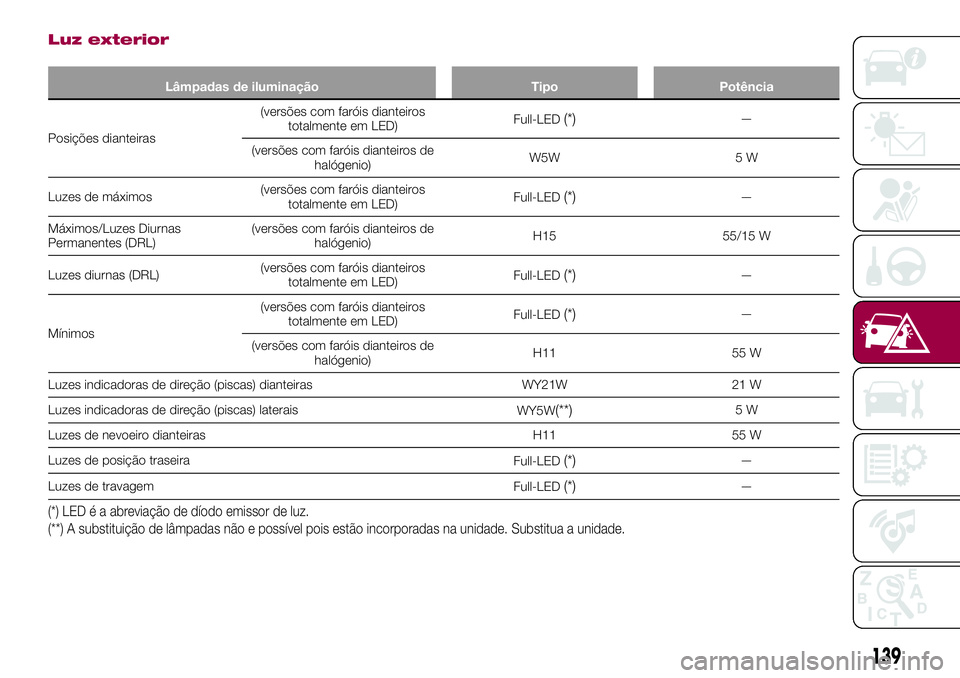

FIAT 124 SPIDER 2018  Manual de Uso e Manutenção (in Portuguese) Luz exterior
Lâmpadas de iluminação Tipo Potência
Posições dianteiras(versões com faróis dianteiros
totalmente em LED)Full-LED
(*)—
(versões com faróis dianteiros de
halógenio)W5W 5 W
Luz

Page 142 of 232

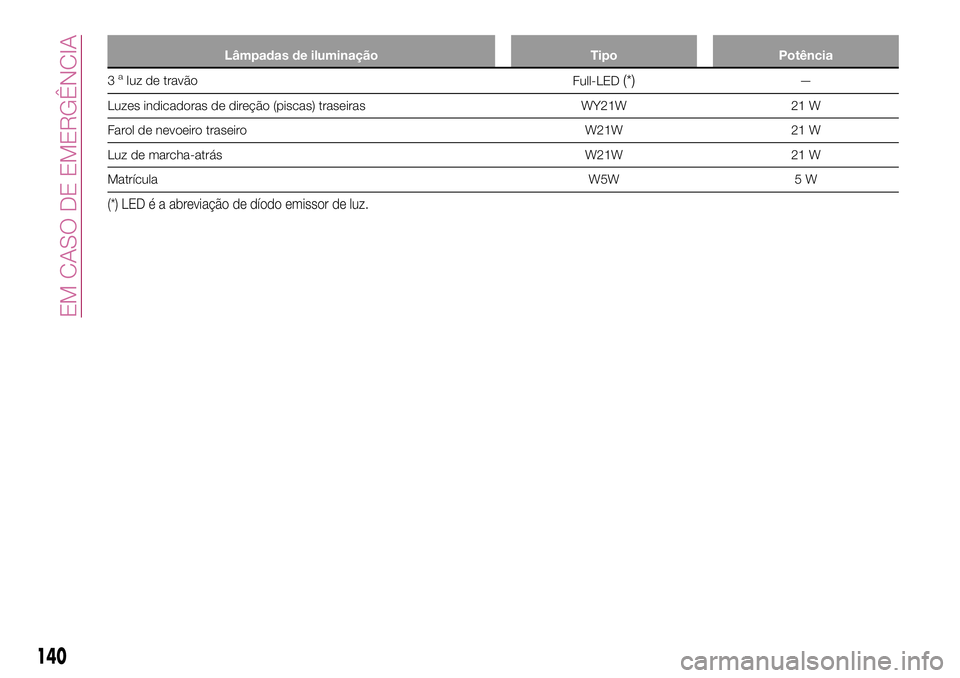

FIAT 124 SPIDER 2018  Manual de Uso e Manutenção (in Portuguese) Lâmpadas de iluminação Tipo Potência
3aluz de travão
Full-LED(*)—
Luzes indicadoras de direção (piscas) traseiras WY21W 21 W
Farol de nevoeiro traseiro W21W 21 W
Luz de marcha-atrás W21W 21

Page 143 of 232

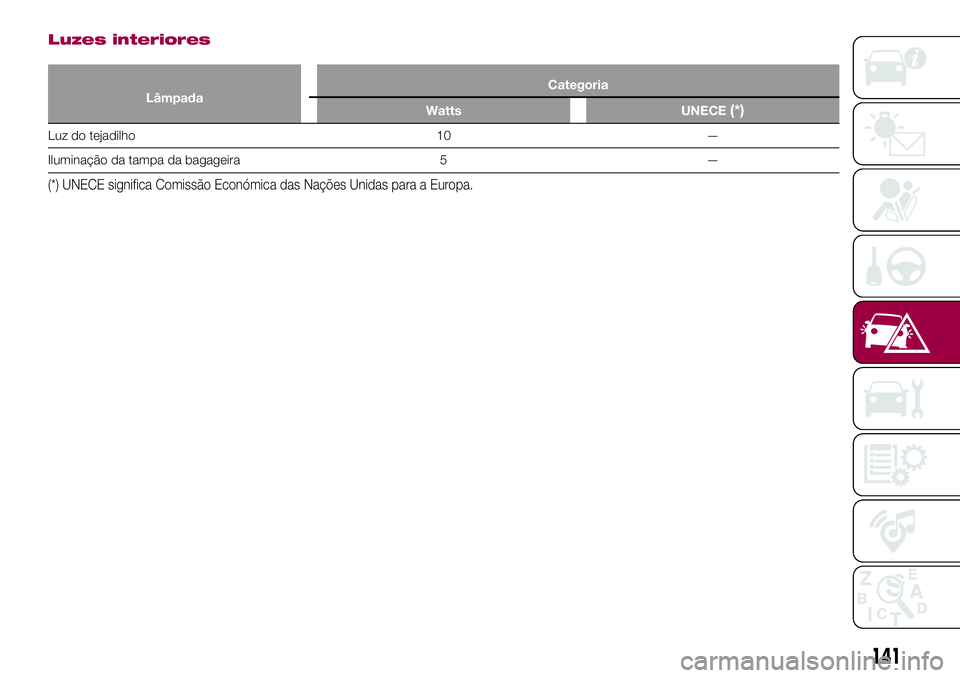

FIAT 124 SPIDER 2018  Manual de Uso e Manutenção (in Portuguese) Luzes interiores
LâmpadaCategoria
Watts UNECE(*)
Luz do tejadilho 10 —
Iluminação da tampa da bagageira 5 —
(*) UNECE significa Comissão Económica das Nações Unidas para a Europa.
141

Page 144 of 232

FIAT 124 SPIDER 2018  Manual de Uso e Manutenção (in Portuguese) SUBSTITUIÇÃO DE
LÂMPADAS DE
ILUMINAÇÃO
EXTERIORES
Faróis dianteiros (mínimos)
(versões com lâmpada de
halogénio)
Proceda da seguinte forma:
se estiver a trocar a lâmpada direita,
ligue o mo

Page 145 of 232

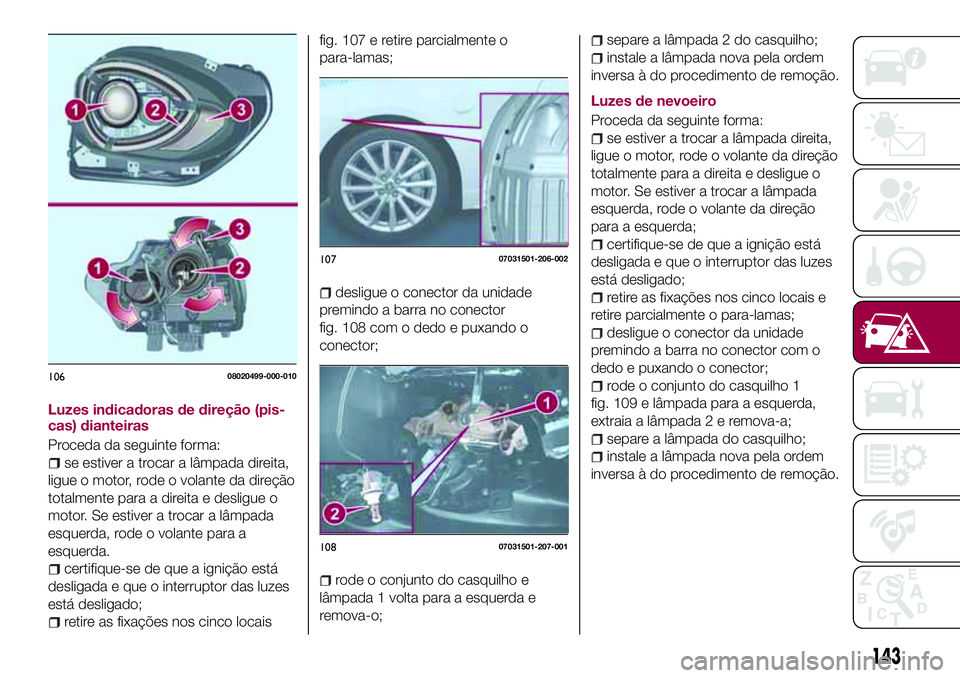

FIAT 124 SPIDER 2018  Manual de Uso e Manutenção (in Portuguese) Luzes indicadoras de direção (pis-
cas) dianteiras
Proceda da seguinte forma:
se estiver a trocar a lâmpada direita,
ligue o motor, rode o volante da direção
totalmente para a direita e desligue

Page 146 of 232

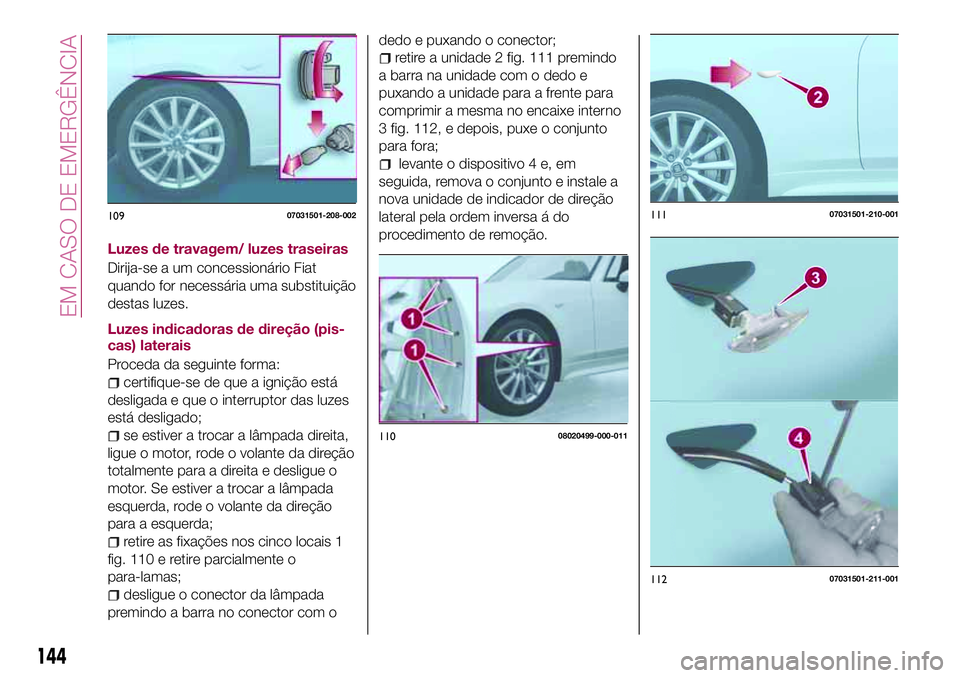

FIAT 124 SPIDER 2018  Manual de Uso e Manutenção (in Portuguese) Luzes de travagem/ luzes traseiras
Dirija-se a um concessionário Fiat
quando for necessária uma substituição
destas luzes.
Luzes indicadoras de direção (pis-
cas) laterais
Proceda da seguinte fo

Page 147 of 232

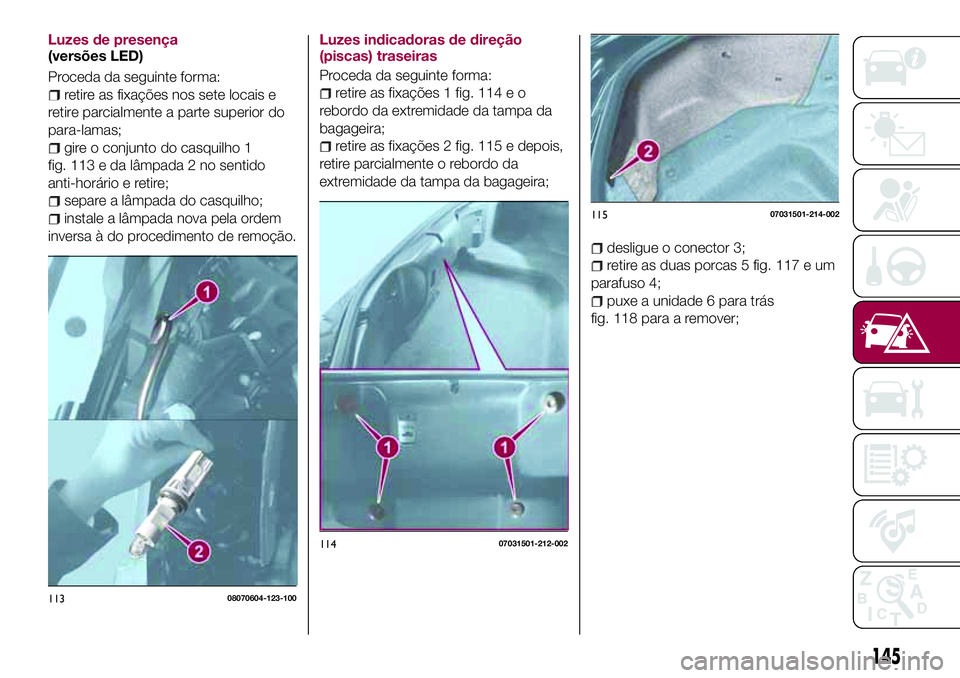

FIAT 124 SPIDER 2018  Manual de Uso e Manutenção (in Portuguese) Luzes de presença
(versões LED)
Proceda da seguinte forma:
retire as fixações nos sete locais e
retire parcialmente a parte superior do
para-lamas;
gire o conjunto do casquilho 1
fig. 113 e da lâ

Page 148 of 232

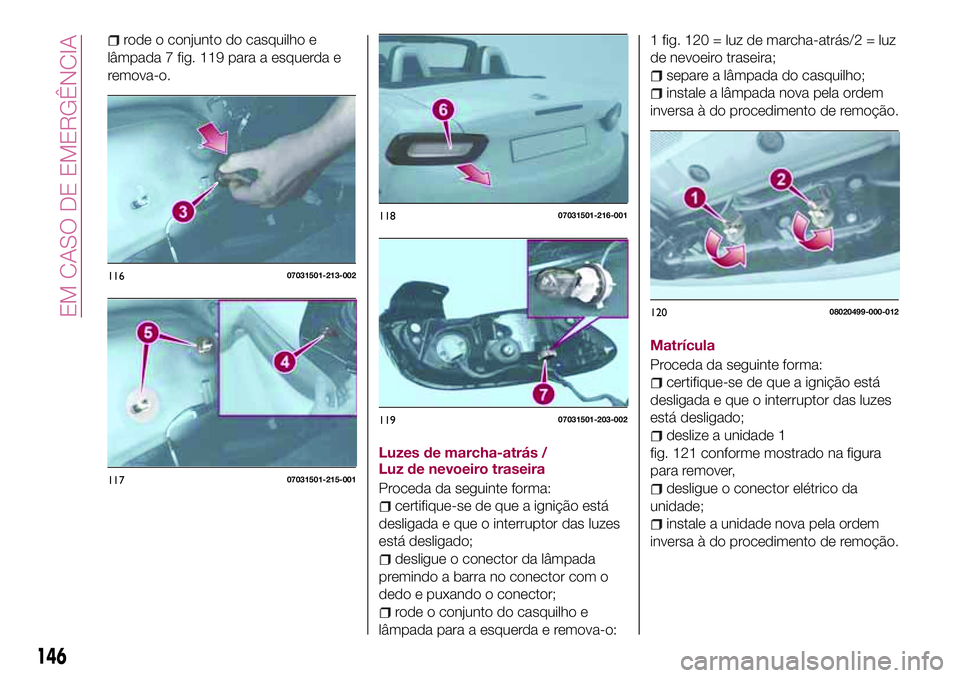

FIAT 124 SPIDER 2018  Manual de Uso e Manutenção (in Portuguese) rode o conjunto do casquilho e
lâmpada 7 fig. 119 para a esquerda e
remova-o.
Luzes de marcha-atrás /
Luz de nevoeiro traseira
Proceda da seguinte forma:
certifique-se de que a ignição está
desli

Page 149 of 232

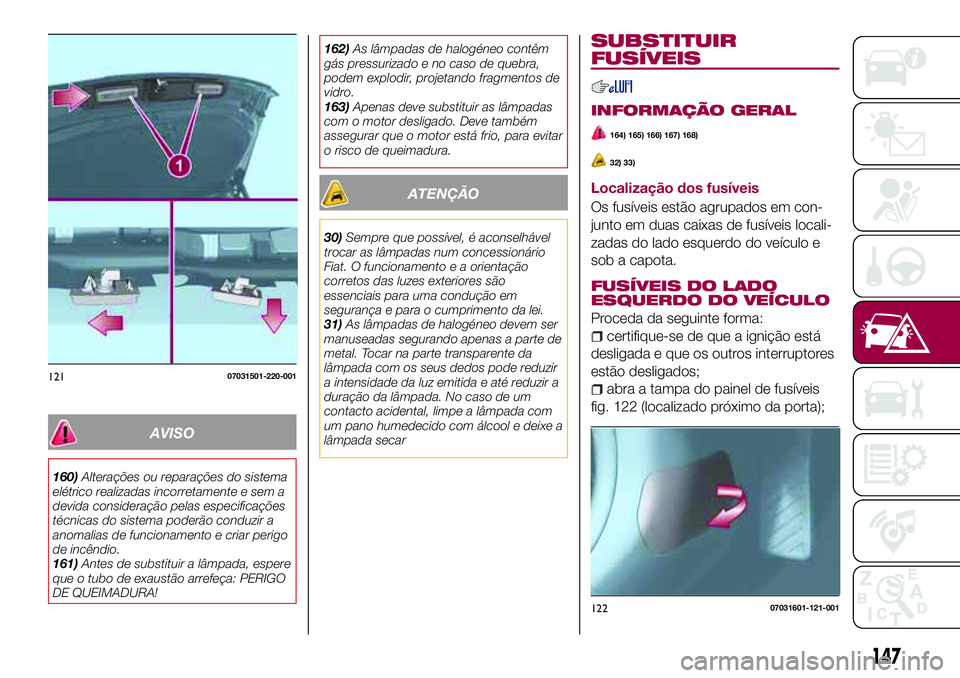

FIAT 124 SPIDER 2018  Manual de Uso e Manutenção (in Portuguese) AVISO
160)Alterações ou reparações do sistema
elétrico realizadas incorretamente e sem a
devida consideração pelas especificações
técnicas do sistema poderão conduzir a
anomalias de funcion

Page 150 of 232

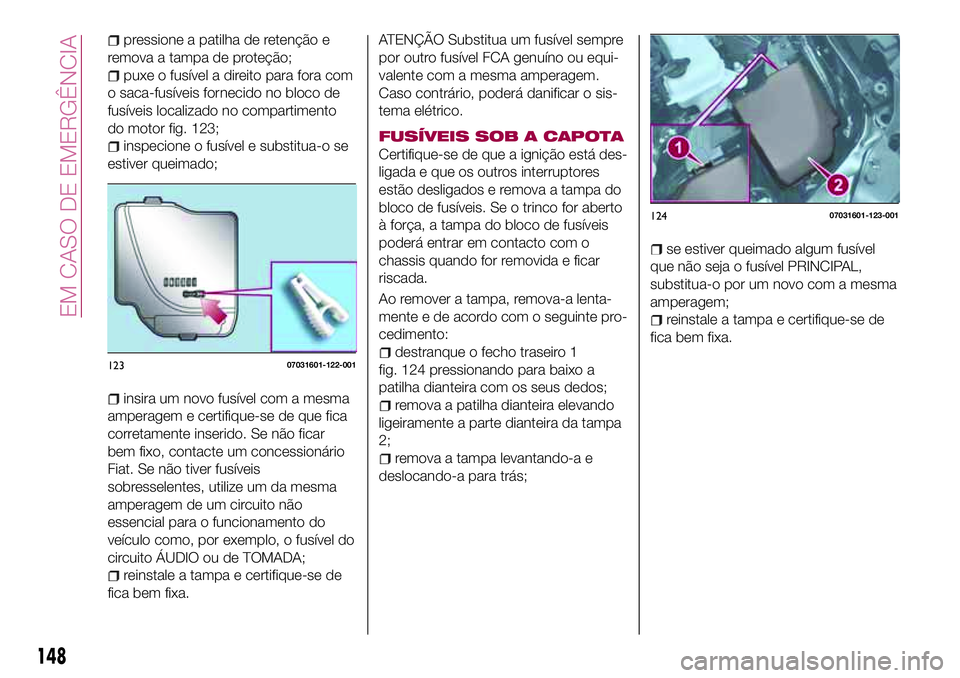

FIAT 124 SPIDER 2018  Manual de Uso e Manutenção (in Portuguese) pressione a patilha de retenção e
remova a tampa de proteção;
puxe o fusível a direito para fora com
o saca-fusíveis fornecido no bloco de
fusíveis localizado no compartimento
do motor fig. 123
