FIAT 500 2018 Drift- och underhållshandbok (in Swedish)

29
RATTLÅS 2)
Aktivering:med tändlåset på STOP
tar du ut nyckeln och vrider på ratten
tills den låser sig.
Frånkoppling:Vrid lätt på ratten när
tändningsnyckeln vrids till MAR.
Höjdreglering: Tryck på spaken B -
Fig. 13 för att lyfta eller sänka den
bakre delen av sitsen för att få en
bättre och bekvämare körställning.
Fälla ned ryggstödet: För att fälla ner
ryggstödet, tryck på spaken D - Fig. 14
(rörelse 1) och tryck ryggstödet framåt
tills det blockeras (rörelse 2). Släpp upp
spaken D och låt sätet glida framåt
(rörelse 3) genom att trycka på
ryggstödet.
13DVDF0S013c
SÄTEN 3) 4) 2)
FRAMSÄTEN
Längsgående justering: Lyft spaken
A - Fig. 11 och för sätet framåt eller
bakåt till önskat läge.
Inställning av lutning på
ryggstödet:vrid manöverratten
C-Fig. 12.
11DVDF0S012c
12DVDF0S014c

LÄR KÄNNA DIN BIL
30
Förarsida och passagerarsida,
med minne för läget:
För att skjuta sätet till ursprungsläget,
skjut sätet bakåt genom att trycka på
ryggstödet tills sätet blockeras (rörelse
4), tryck på spaken D - Fig. 14 (rörelse
5) och lyft ryggstödet (rörelse 6) tills du
hör blockeringsljudet
Passagerarsidan där det inte finns
något positionsminne: För att skjuta
sätet till ursprungsläget, skjut sätet
bakåt genom att trycka på ryggstödet
till önskat läge (rörelse 4), tryck på
spaken D - Fig. 14 (rörelse 5) och lyft
ryggstödet (rörelse 6) tills du hör
blockeringsljudet.
14DVDF0S015c
NACKSTÖD
3) 5)
REGLERINGAR
Reglering uppåt:lyft huvudstödet tills
det klickar på plats.
Reglering nedåt: tryck på knappen A
Fig. 15 och A Fig. 16 och sänk
huvudstödet.
VARNING Under användningen av de
två baksätena, ska huvudstödet alltid
hållas i “helt utdraget” läge.
15DVDF0S015c
16DVDF0S015c

31
RATT2) 3)
Spaken A - Fig. 18 för lutning av ratten
sitter på rattstången under spaken på
körriktningsvisarna.
❒ För spaken nedåt för att låsa upp
rattstången.
❒ Ställ rattstången i den bästa
positionen.
❒ För spaken uppåt för att låsa den i
detta läge.
BACKSPEGLAR 6)
INVÄNDIG SPEGEL
Backspegeln är försedd med en
skyddsanordning som viker undan
spegeln om den skulle stöta emot en
passagerare. Med spaken A, Fig. 19,
går det att ställa in spegeln på två olika
lägen: normalt eller bländfritt.

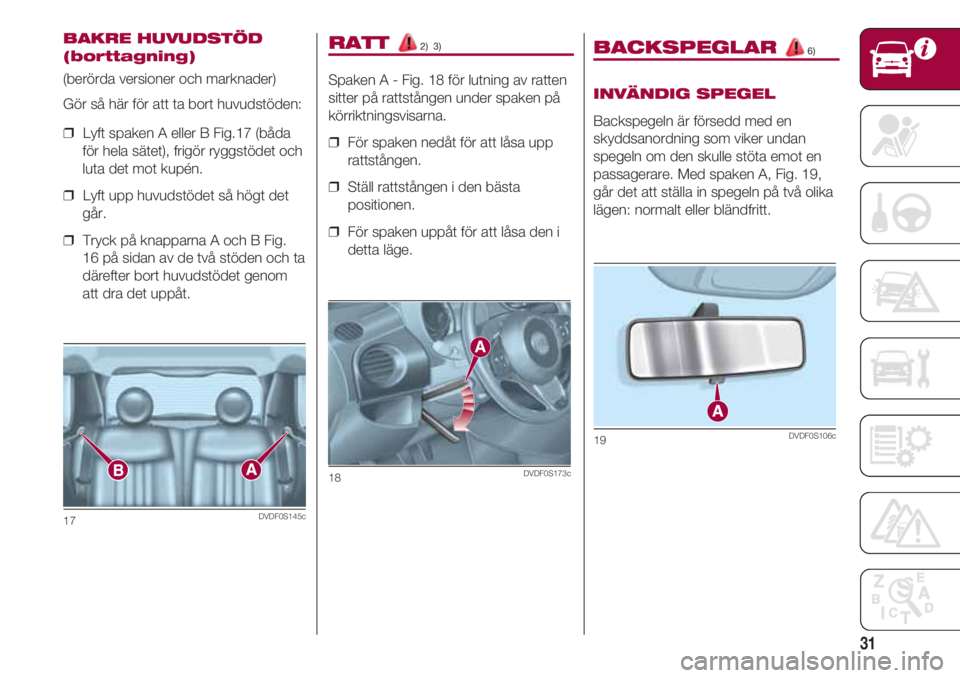

BAKRE HUVUDSTÖD
(borttagning)
(berörda versioner och marknader)
Gör så här för att ta bort huvudstöden:
❒ Lyft spaken A eller B Fig.17 (båda
för hela sätet), frigör ryggstödet och
luta det mot kupén.
❒ Lyft upp huvudstödet så högt det
går.
❒ Tryck på knapparna A och B Fig.
16 på sidan av de två stöden och ta
därefter bort huvudstödet genom
att dra det uppåt.
17DVDF0S145c
18DVDF0S173c
19DVDF0S106c

LÄR KÄNNA DIN BIL
32

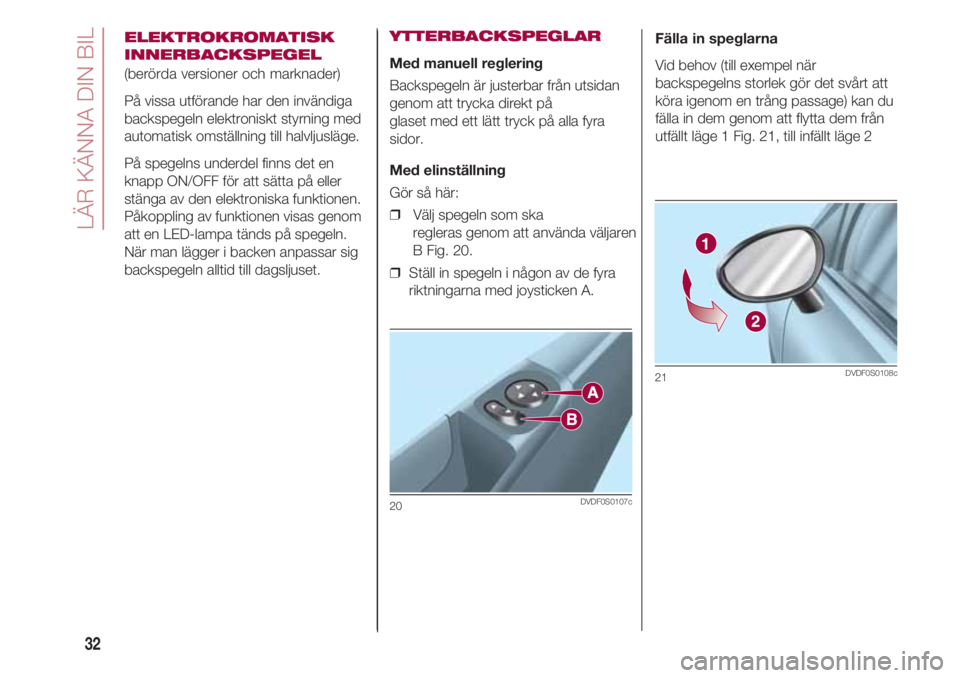

ELEKTROKROMATISK
INNERBACKSPEGEL
(berörda versioner och marknader)
På vissa utförande har den invändiga
backspegeln elektroniskt styrning med
automatisk omställning till halvljusläge.
På spegelns underdel finns det en
knapp ON/OFF för att sätta på eller
stänga av den elektroniska funktionen.
Påkoppling av funktionen visas genom
att en LED-lampa tänds på spegeln.
När man lägger i backen anpassar sig
backspegeln alltid till dagsljuset.Fälla in speglarna
Vid behov (till exempel när
backspegelns storlek gör det svårt att
köra igenom en trång passage) kan du
fälla in dem genom att flytta dem från
utfällt läge 1 Fig. 21, till infällt läge 2
YTTERBACKSPEGLAR
Med manuell reglering
Backspegeln är justerbar från utsidan
genom att trycka direkt på
glaset med ett lätt tryck på alla fyra
sidor.
Med elinställning
Gör så här:
❒ Välj spegeln som ska
regleras genom att använda väljaren
B Fig. 20.
❒ Ställ in spegeln i någon av de fyra
riktningarna med joysticken A.
20DVDF0S0107c
21DVDF0S0108c

33

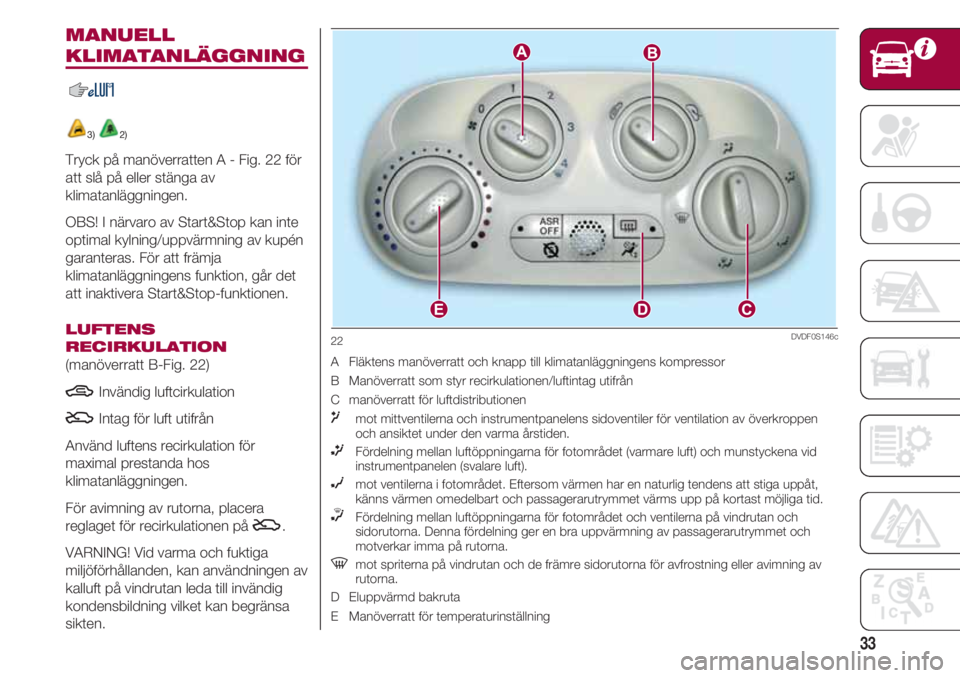

MANUELL
KLIMATANLÄGGNING
3) 2)
Tryck på manöverratten A - Fig. 22 för
att slå på eller stänga av
klimatanläggningen.
OBS! I närvaro av Start&Stop kan inte
optimal kylning/uppvärmning av kupén
garanteras. För att främja
klimatanläggningens funktion, går det
att inaktivera Start&Stop-funktionen.
LUFTENS
RECIRKULATION
(manöverratt B-Fig. 22)
TInvändig luftcirkulation
UIntag för luft utifrån
Använd luftens recirkulation för
maximal prestanda hos
klimatanläggningen.
För avimning av rutorna, placera
reglaget för recirkulationen på U.
VARNING! Vid varma och fuktiga
miljöförhållanden, kan användningen av
kalluft på vindrutan leda till invändig
kondensbildning vilket kan begränsa
sikten. A Fläktens manöverratt och knapp till klimatanläggningens kompressor
B Manöverratt som styr recirkulationen/luftintag utifrån
C manöverratt för luftdistributionen
μ mot mittventilerna och instrumentpanelens sidoventiler för ventilation av överkroppen
och ansiktet under den varma årstiden.
∑ Fördelning mellan luftöppningarna för fotområdet (varmare luft) och munstyckena vid
instrumentpanelen (svalare luft).
∂mot ventilerna i fotområdet. Eftersom värmen har en naturlig tendens att stiga uppåt,
känns värmen omedelbart och passagerarutrymmet värms upp på kortast möjliga tid.
∏Fördelning mellan luftöppningarna för fotområdet och ventilerna på vindrutan och
sidorutorna. Denna fördelning ger en bra uppvärmning av passagerarutrymmet och
motverkar imma på rutorna.
- mot spriterna på vindrutan och de främre sidorutorna för avfrostning eller avimning av
rutorna.
D Eluppvärmd bakruta
E Manöverratt för temperaturinställning
22DVDF0S146c

LÄR KÄNNA DIN BIL
34

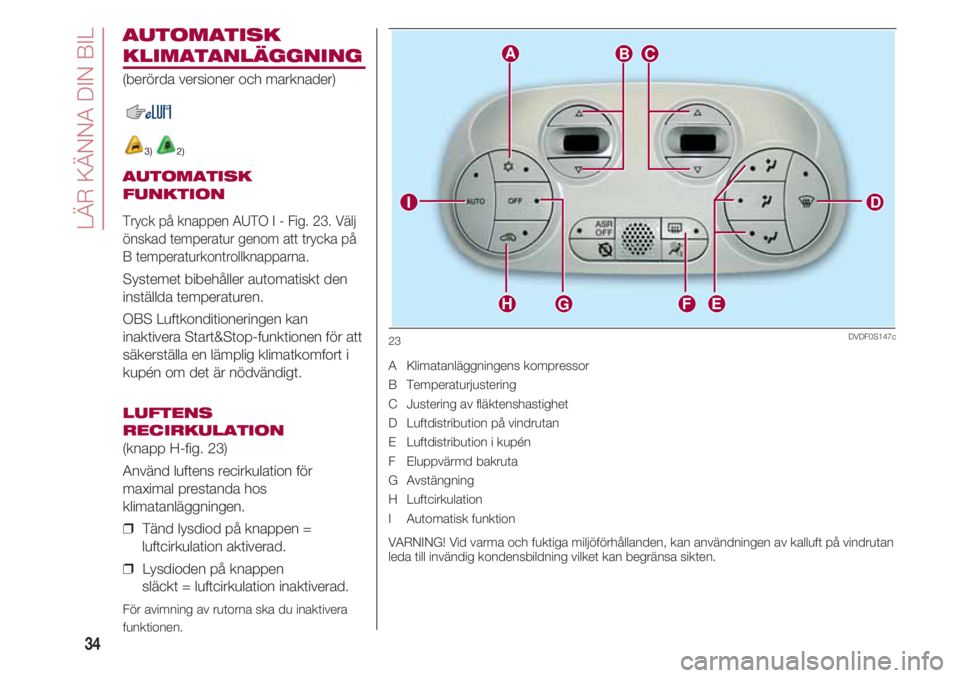

AUTOMATISK
KLIMATANLÄGGNING
(berörda versioner och marknader)
3) 2)
AUTOMATISK
FUNKTION
Tryck på knappen AUTO I - Fig. 23. Välj
önskad temperatur genom att trycka på
B temperaturkontrollknapparna.
Systemet bibehåller automatiskt den
inställda temperaturen.
OBS Luftkonditioneringen kan
inaktivera Start&Stop-funktionen för att
säkerställa en lämplig klimatkomfort i
kupén om det är nödvändigt.
LUFTENS
RECIRKULATION
(knapp H-fig. 23)
Använd luftens recirkulation för
maximal prestanda hos
klimatanläggningen.
❒ Tänd lysdiod på knappen =
luftcirkulation aktiverad.
❒ Lysdioden på knappen
släckt = luftcirkulation inaktiverad.
För avimning av rutorna ska du inaktivera
funktionen.
23
EF
ABC
D
HG
I
DVDF0S147c
A Klimatanläggningens kompressor
B Temperaturjustering
C Justering av fläktenshastighet
D Luftdistribution på vindrutan
E Luftdistribution i kupén
F Eluppvärmd bakruta
G Avstängning
H Luftcirkulation
I Automatisk funktion
VARNING! Vid varma och fuktiga miljöförhållanden, kan användningen av kalluft på vindrutan
leda till invändig kondensbildning vilket kan begränsa sikten.

35
När väljaren står på AUTO, styrs
positionsljusen och halvljusen av
skymningssensorn.
HELLJUS
❒ Med justerringen i läge 2, för
spaken framåt mot
instrumentpanelen. Kontrollampan
1tänds på instrumentpanelen.
❒ För fordon som har försetts med
AUTO-funktion: med hylsan i läge
AUTO och tända halvljus, trycker du
spaken framåt mot
instrumentpanelen.
❒ Det släcks när man för spaken
tillbaka mot ratten.
Blinkningar
❒ Dessa uppnås genom att dra
spaken mot ratten (tillfälligt läge).
PARKERINGSLJUS
Med tändlåset på STOP eller uttagen
tändningsnyckel, tänds de då man ställer
den vänstra spakens hylsa först på
(eller på AUTO om bilen är försedd med
skymningssensor) och sedan på
2.
Varningslampan
3tänds på
instrumentpanelen. Upprepa samma
åtgärd för att stänga av dem.
KÖRRIKTNINGSVISARE
Ställ spaken på (permanent) läge:
❒ I läge a: aktivering av höger
körriktningsvisare.
❒ nedåt b: aktivering av vänster
körriktningsvisare.
KÖRFÄLTSBYTESFUNKTION
❒ För spaken uppåt eller nedåt
(tillfälligt läge) i mindre än en halv
sekund så aktiveras
körriktningsvisarna med tre
blinkningar för att indikera ett
körfältsbyte, och slocknar
automatiskt omedelbart efteråt.
FOLLOW ME HOME
Denna funktion tänder för en kort stund
belysningen för att lysa upp området
framför bilen.
Aktivering
Enheten “Follow Me Home” aktiveras
genom att dra spaken Fig. 25 mot
ratten, förbi ändläget.
Det går att aktivera funktionen inom 2
minuter efter motorns avstängning.
Denna funktion gör att parkeringsljuset
och halvljuset kan sättas på.
UTVÄNDIGA LJUS
DAY LIGHTS 7)
❒ För fordon som inte har försetts med
AUTO-funktionen: med
tändningsnyckeln på MAR och
justerringen vriden till läge O tänds
varselljusen automatiskt.
❒ För fordon som har försetts med
AUTO-funktionen: varselljusens
tändning styrs autonomt av
skymningssensorn med hylsan på
AUTO.
HALVLJUS/
POSITIONSLJUS
❒ Låt tändningsnyckeln stå på MAR
och för vredet till 2.
Varningslampan
3tänds på
instrumentpanelen. Med påsatta
halvljus, slocknar varselljusen.
24
1
2
DVDF0S008c

LÄR KÄNNA DIN BIL
36

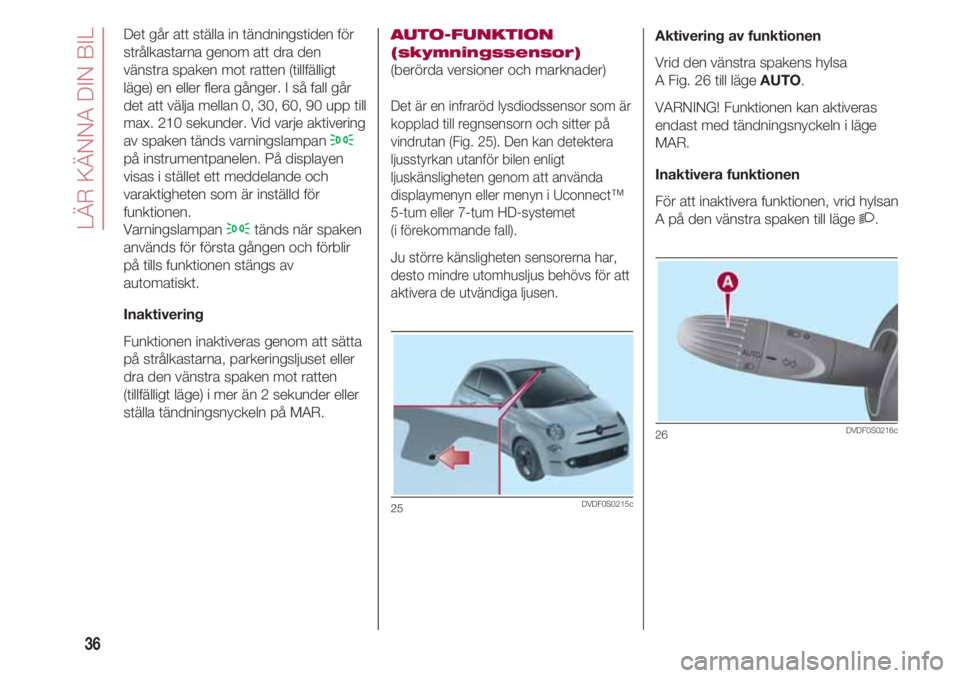

Det går att ställa in tändningstiden för
strålkastarna genom att dra den
vänstra spaken mot ratten (tillfälligt
läge) en eller flera gånger. I så fall går
det att välja mellan 0, 30, 60, 90 upp till
max. 210 sekunder. Vid varje aktivering
av spaken tänds varningslampan
3
på instrumentpanelen. På displayen
visas i stället ett meddelande och
varaktigheten som är inställd för
funktionen.
Varningslampan
3tänds när spaken
används för första gången och förblir
på tills funktionen stängs av
automatiskt.
Inaktivering
Funktionen inaktiveras genom att sätta
på strålkastarna, parkeringsljuset eller
dra den vänstra spaken mot ratten
(tillfälligt läge) i mer än 2 sekunder eller
ställa tändningsnyckeln på MAR.
AUTO-FUNKTION
(skymningssensor)
(berörda versioner och marknader)
Det är en infraröd lysdiodssensor som är
kopplad till regnsensorn och sitter på
vindrutan (Fig. 25). Den kan detektera
ljusstyrkan utanför bilen enligt
ljuskänsligheten genom att använda
displaymenyn eller menyn i Uconnect™
5-tum eller 7-tum HD-systemet
(i förekommande fall).
Ju större känsligheten sensorerna har,
desto mindre utomhusljus behövs för att
aktivera de utvändiga ljusen.
25DVDF0S0215c
Aktivering av funktionen
Vrid den vänstra spakens hylsa
A Fig. 26 till läge AUTO.
VARNING! Funktionen kan aktiveras
endast med tändningsnyckeln i läge
MAR.
Inaktivera funktionen
För att inaktivera funktionen, vrid hylsan
A på den vänstra spaken till läge 2.
26DVDF0S0216c

37

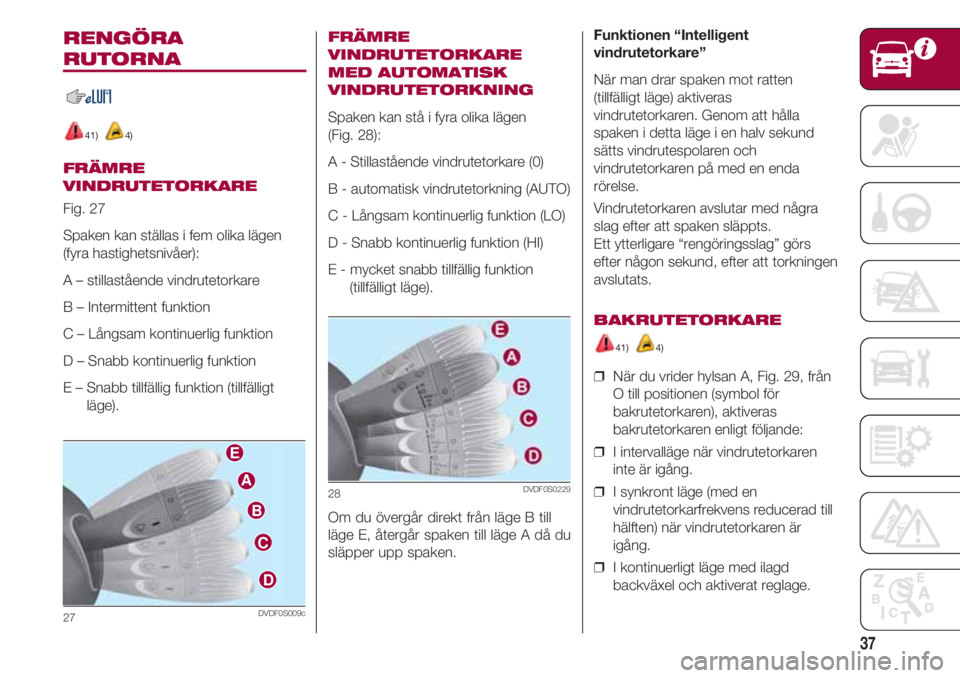

RENGÖRA
RUTORNA
41) 4)
FRÄMRE
VINDRUTETORKARE
Fig. 27
Spaken kan ställas i fem olika lägen
(fyra hastighetsnivåer):
A – stillastående vindrutetorkare
B – Intermittent funktion
C – Långsam kontinuerlig funktion
D – Snabb kontinuerlig funktion
E – Snabb tillfällig funktion (tillfälligt
läge).
FRÄMRE
VINDRUTETORKARE
MED AUTOMATISK
VINDRUTETORKNING
Spaken kan stå i fyra olika lägen
(Fig. 28):
A - Stillastående vindrutetorkare (0)
B - automatisk vindrutetorkning (AUTO)
C - Långsam kontinuerlig funktion (LO)
D - Snabb kontinuerlig funktion (HI)
E - mycket snabb tillfällig funktion
(tillfälligt läge).
Om du övergår direkt från läge B till
läge E, återgår spaken till läge A då du
släpper upp spaken.
28DVDF0S0229
27
E
A
B
C
D
DVDF0S009c
Funktionen “Intelligent
vindrutetorkare”
När man drar spaken mot ratten
(tillfälligt läge) aktiveras
vindrutetorkaren. Genom att hålla
spaken i detta läge i en halv sekund
sätts vindrutespolaren och
vindrutetorkaren på med en enda
rörelse.
Vindrutetorkaren avslutar med några
slag efter att spaken släppts.
Ett ytterligare “rengöringsslag” görs
efter någon sekund, efter att torkningen
avslutats.
BAKRUTETORKARE
41) 4)
❒ När du vrider hylsan A, Fig. 29, från
O till positionen (symbol för
bakrutetorkaren), aktiveras
bakrutetorkaren enligt följande:
❒ I intervalläge när vindrutetorkaren
inte är igång.
❒ I synkront läge (med en
vindrutetorkarfrekvens reducerad till
hälften) när vindrutetorkaren är
igång.
❒ I kontinuerligt läge med ilagd
backväxel och aktiverat reglage.

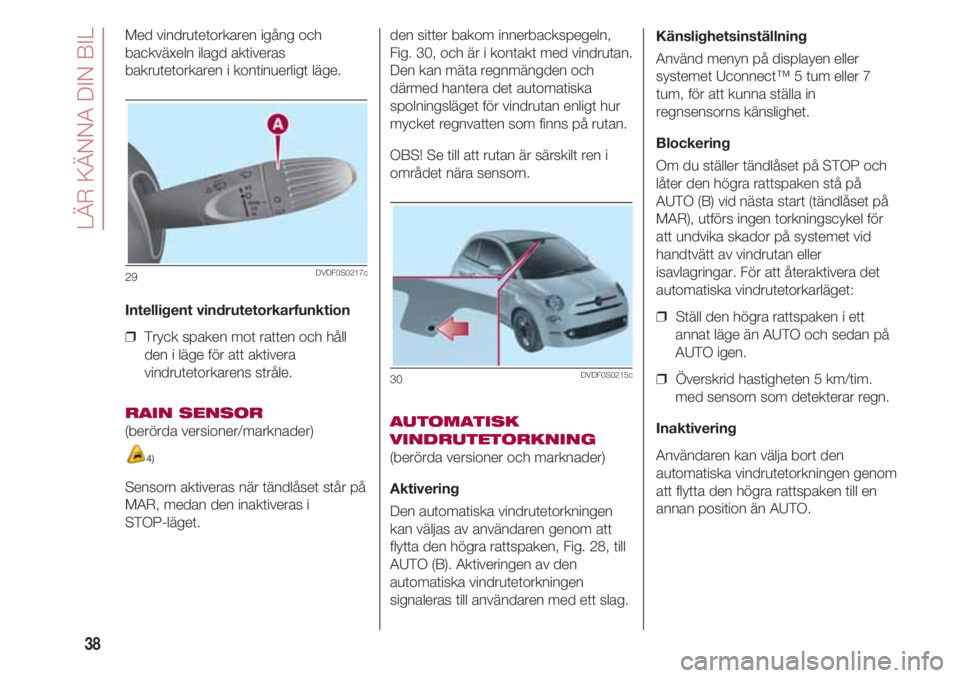

LÄR KÄNNA DIN BIL
38
Med vindrutetorkaren igång och
backväxeln ilagd aktiveras
bakrutetorkaren i kontinuerligt läge.
Intelligent vindrutetorkarfunktion
❒ Tryck spaken mot ratten och håll
den i läge för att aktivera
vindrutetorkarens stråle.
RAIN SENSOR
(berörda versioner/marknader)
4)
Sensorn aktiveras när tändlåset står på
MAR, medan den inaktiveras i
STOP-läget.
29DVDF0S0217c
den sitter bakom innerbackspegeln,
Fig. 30, och är i kontakt med vindrutan.
Den kan mäta regnmängden och
därmed hantera det automatiska
spolningsläget för vindrutan enligt hur
mycket regnvatten som finns på rutan.
OBS! Se till att rutan är särskilt ren i
området nära sensorn.
AUTOMATISK
VINDRUTETORKNING
(berörda versioner och marknader)
Aktivering
Den automatiska vindrutetorkningen
kan väljas av användaren genom att
flytta den högra rattspaken, Fig. 28, till
AUTO (B). Aktiveringen av den
automatiska vindrutetorkningen
signaleras till användaren med ett slag.
30DVDF0S0215c
Känslighetsinställning
Använd menyn på displayen eller
systemet Uconnect™ 5 tum eller 7
tum, för att kunna ställa in
regnsensorns känslighet.
Blockering
Om du ställer tändlåset på STOP och
låter den högra rattspaken stå på
AUTO (B) vid nästa start (tändlåset på
MAR), utförs ingen torkningscykel för
att undvika skador på systemet vid
handtvätt av vindrutan eller
isavlagringar. För att återaktivera det
automatiska vindrutetorkarläget:
❒ Ställ den högra rattspaken i ett
annat läge än AUTO och sedan på
AUTO igen.
❒ Överskrid hastigheten 5 km/tim.
med sensorn som detekterar regn.
Inaktivering
Användaren kan välja bort den
automatiska vindrutetorkningen genom
att flytta den högra rattspaken till en
annan position än AUTO.
