9

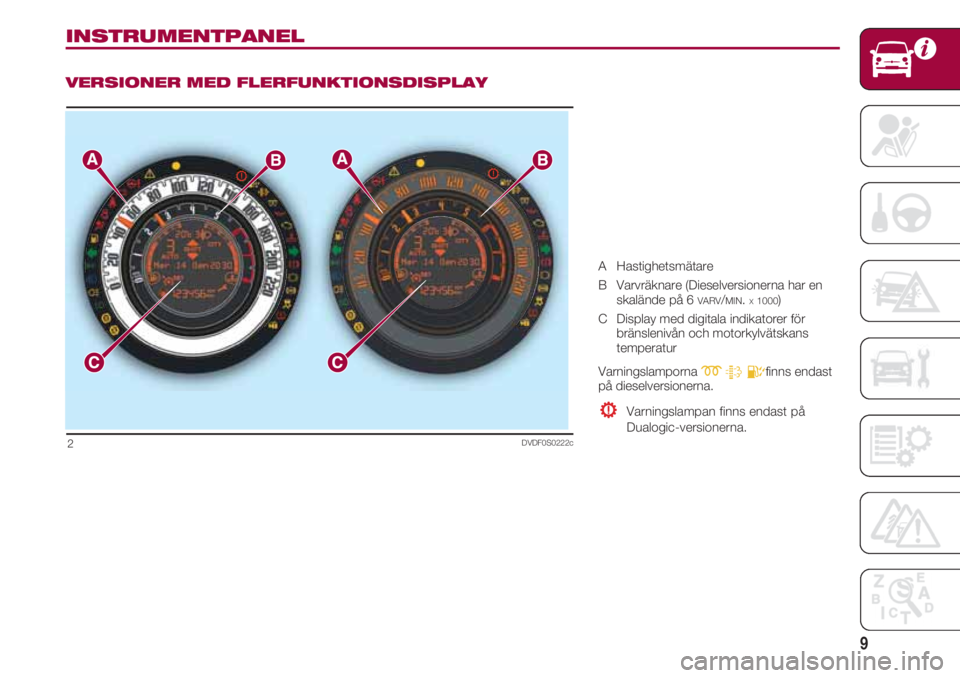

INSTRUMENTPANEL
VERSIONER MED FLERFUNKTIONSDISPLAY
A Hastighetsmätare
B Varvräknare (Dieselversionerna har en
skalände på 6
VARV/MIN.X1000)
C Display med digitala indikatorer för
bränslenivån och motorkylvätskans
temperatur
Varningslamporna
mtEfinns endast
på dieselversionerna.
Varningslampan finns endast på
Dualogic-versionerna.
DVDF0S0222c2

LÄR KÄNNA DIN BIL
10
DVDF0S171c3

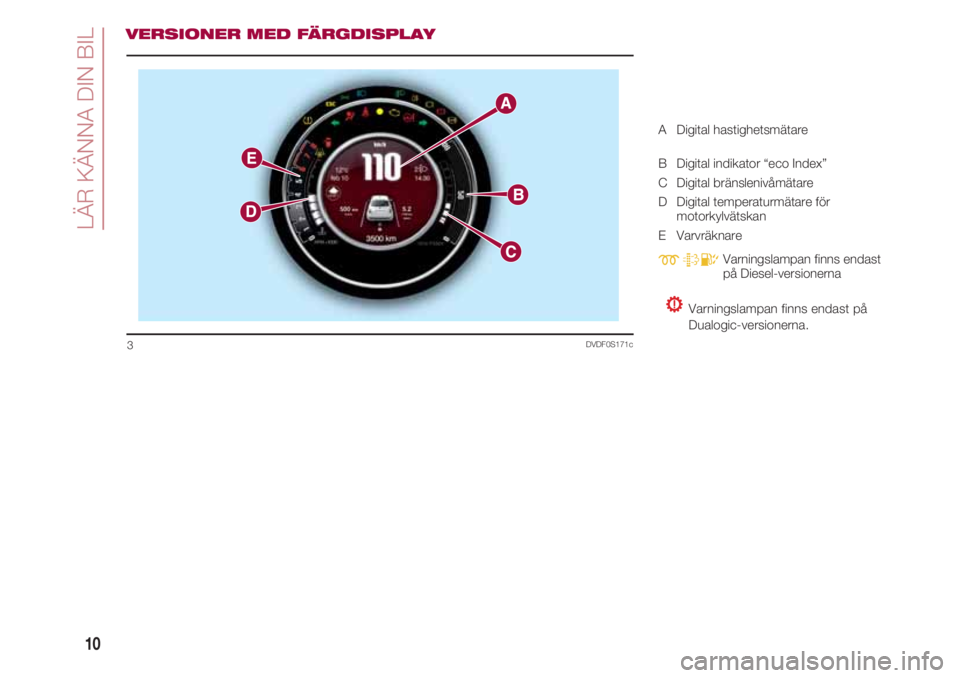

VERSIONER MED FÄRGDISPLAY
A Digital hastighetsmätare
B Digital indikator “eco Index”
C Digital bränslenivåmätare
D Digital temperaturmätare för
motorkylvätskan
E Varvräknare
mtEVarningslampan finns endast
på Diesel-versionerna
Varningslampan finns endast på
Dualogic-versionerna.

11

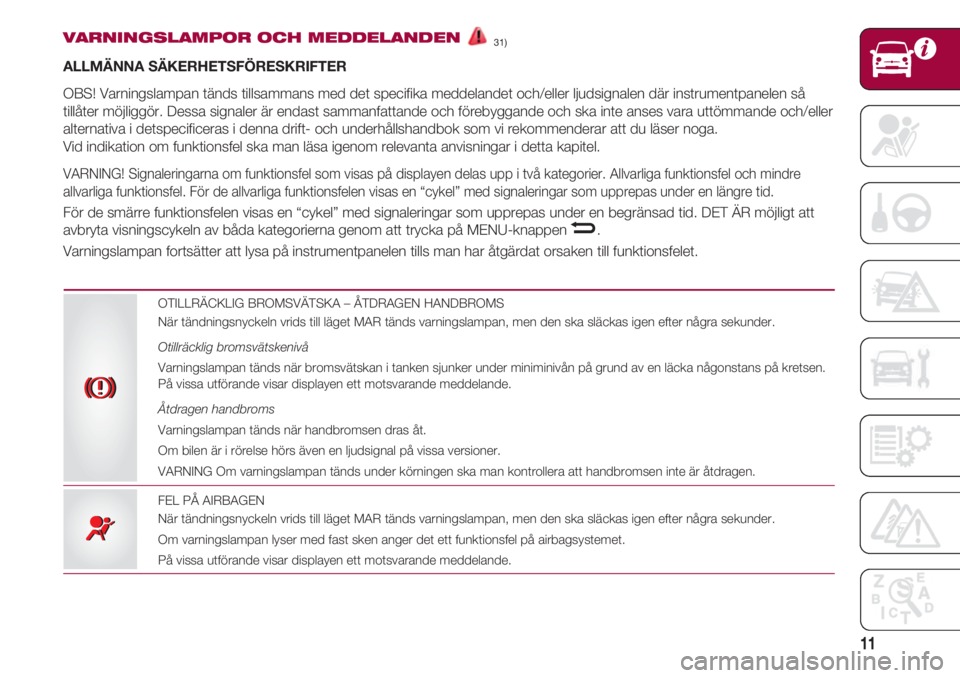

VARNINGSLAMPOR OCH MEDDELANDEN 31)
ALLMÄNNA SÄKERHETSFÖRESKRIFTER
OBS! Varningslampan tänds tillsammans med det specifika meddelandet och/eller ljudsignalen där instrumentpanelen så
tillåter möjliggör. Dessa signaler är endast sammanfattande och förebyggande och ska inte anses vara uttömmande och/eller
alternativa i detspecificeras i denna drift- och underhållshandbok som vi rekommenderar att du läser noga.
Vid indikation om funktionsfel ska man läsa igenom relevanta anvisningar i detta kapitel.
VARNING! Signaleringarna om funktionsfel som visas på displayen delas upp i två kategorier. Allvarliga funktionsfel och mindre
allvarliga funktionsfel. För de allvarliga funktionsfelen visas en “cykel” med signaleringar som upprepas under en längre tid.
För de smärre funktionsfelen visas en “cykel” med signaleringar som upprepas under en begränsad tid. DET ÄR möjligt att
avbryta visningscykeln av båda kategorierna genom att trycka på MENU-knappen .
Varningslampan fortsätter att lysa på instrumentpanelen tills man har åtgärdat orsaken till funktionsfelet.
–
OTILLRÄCKLIG BROMSVÄTSKA – ÅTDRAGEN HANDBROMS
När tändningsnyckeln vrids till läget MAR tänds varningslampan, men den ska släckas igen efter några sekunder.
Otillräcklig bromsvätskenivå
Varningslampan tänds när bromsvätskan i tanken sjunker under miniminivån på grund av en läcka någonstans på kretsen.
På vissa utförande visar displayen ett motsvarande meddelande.
Åtdragen handbroms
Varningslampan tänds när handbromsen dras åt.
Om bilen är i rörelse hörs även en ljudsignal på vissa versioner.
VARNING Om varningslampan tänds under körningen ska man kontrollera att handbromsen inte är åtdragen.
FEL PÅ AIRBAGEN
När tändningsnyckeln vrids till läget MAR tänds varningslampan, men den ska släckas igen efter några sekunder.
Om varningslampan lyser med fast sken anger det ett funktionsfel på airbagsystemet.
På vissa utförande visar displayen ett motsvarande meddelande.
xx
¬¬

LÄR KÄNNA DIN BIL
12

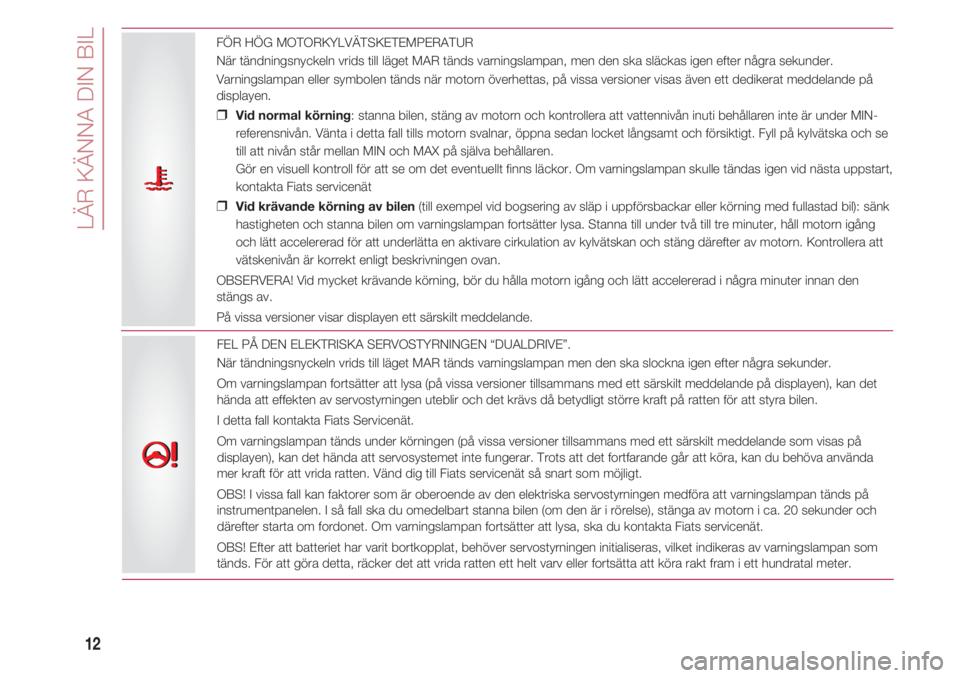

FÖR HÖG MOTORKYLVÄTSKETEMPERATUR
När tändningsnyckeln vrids till läget MAR tänds varningslampan, men den ska släckas igen efter några sekunder.
Varningslampan eller symbolen tänds när motorn överhettas, på vissa versioner visas även ett dedikerat meddelande på
displayen.
❒ Vid normal körning: stanna bilen, stäng av motorn och kontrollera att vattennivån inuti behållaren inte är under MIN-
referensnivån. Vänta i detta fall tills motorn svalnar, öppna sedan locket långsamt och försiktigt. Fyll på kylvätska och se
till att nivån står mellan MIN och MAX på själva behållaren.
Gör en visuell kontroll för att se om det eventuellt finns läckor. Om varningslampan skulle tändas igen vid nästa uppstart,
kontakta Fiats servicenät
❒ Vid krävande körning av bilen(till exempel vid bogsering av släp i uppförsbackar eller körning med fullastad bil): sänk
hastigheten och stanna bilen om varningslampan fortsätter lysa. Stanna till under två till tre minuter, håll motorn igång
och lätt accelererad för att underlätta en aktivare cirkulation av kylvätskan och stäng därefter av motorn. Kontrollera att
vätskenivån är korrekt enligt beskrivningen ovan.
OBSERVERA! Vid mycket krävande körning, bör du hålla motorn igång och lätt accelererad i några minuter innan den
stängs av.
På vissa versioner visar displayen ett särskilt meddelande.
uu
{{
FEL PÅ DEN ELEKTRISKA SERVOSTYRNINGEN “DUALDRIVE”.
När tändningsnyckeln vrids till läget MAR tänds varningslampan men den ska slockna igen efter några sekunder.
Om varningslampan fortsätter att lysa (på vissa versioner tillsammans med ett särskilt meddelande på displayen), kan det
hända att effekten av servostyrningen uteblir och det krävs då betydligt större kraft på ratten för att styra bilen.
I detta fall kontakta Fiats Servicenät.
Om varningslampan tänds under körningen (på vissa versioner tillsammans med ett särskilt meddelande som visas på
displayen), kan det hända att servosystemet inte fungerar. Trots att det fortfarande går att köra, kan du behöva använda
mer kraft för att vrida ratten. Vänd dig till Fiats servicenät så snart som möjligt.
OBS! I vissa fall kan faktorer som är oberoende av den elektriska servostyrningen medföra att varningslampan tänds på
instrumentpanelen. I så fall ska du omedelbart stanna bilen (om den är i rörelse), stänga av motorn i ca. 20 sekunder och
därefter starta om fordonet. Om varningslampan fortsätter att lysa, ska du kontakta Fiats servicenät.
OBS! Efter att batteriet har varit bortkopplat, behöver servostyrningen initialiseras, vilket indikeras av varningslampan som
tänds. För att göra detta, räcker det att vrida ratten ett helt varv eller fortsätta att köra rakt fram i ett hundratal meter.

13

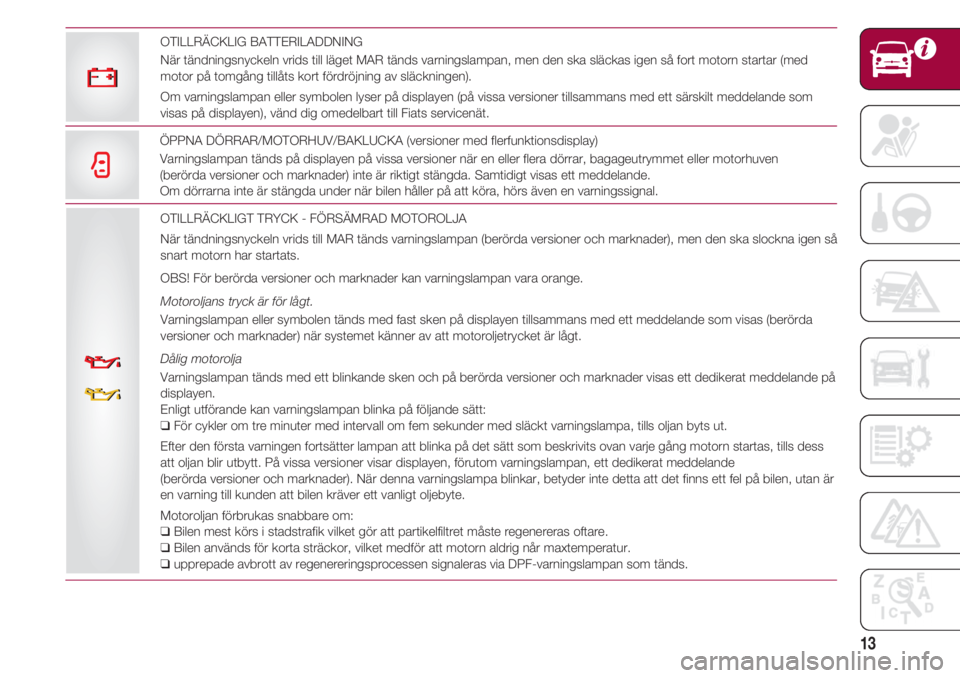

OTILLRÄCKLIGT TRYCK - FÖRSÄMRAD MOTOROLJA
När tändningsnyckeln vrids till MAR tänds varningslampan (berörda versioner och marknader), men den ska slockna igen så
snart motorn har startats.
OBS! För berörda versioner och marknader kan varningslampan vara orange.
Motoroljans tryck är för lågt.
Varningslampan eller symbolen tänds med fast sken på displayen tillsammans med ett meddelande som visas (berörda
versioner och marknader) när systemet känner av att motoroljetrycket är lågt.
Dålig motorolja
Varningslampan tänds med ett blinkande sken och på berörda versioner och marknader visas ett dedikerat meddelande på
displayen.
Enligt utförande kan varningslampan blinka på följande sätt:
❑ För cykler om tre minuter med intervall om fem sekunder med släckt varningslampa, tills oljan byts ut.
Efter den första varningen fortsätter lampan att blinka på det sätt som beskrivits ovan varje gång motorn startas, tills dess
att oljan blir utbytt. På vissa versioner visar displayen, förutom varningslampan, ett dedikerat meddelande
(berörda versioner och marknader). När denna varningslampa blinkar, betyder inte detta att det finns ett fel på bilen, utan är
en varning till kunden att bilen kräver ett vanligt oljebyte.
Motoroljan förbrukas snabbare om:
❑ Bilen mest körs i stadstrafik vilket gör att partikelfiltret måste regenereras oftare.
❑ Bilen används för korta sträckor, vilket medför att motorn aldrig når maxtemperatur.
❑ upprepade avbrott av regenereringsprocessen signaleras via DPF-varningslampan som tänds.
vv
vv
ÖPPNA DÖRRAR/MOTORHUV/BAKLUCKA (versioner med flerfunktionsdisplay)
Varningslampan tänds på displayen på vissa versioner när en eller flera dörrar, bagageutrymmet eller motorhuven
(berörda versioner och marknader) inte är riktigt stängda. Samtidigt visas ett meddelande.
Om dörrarna inte är stängda under när bilen håller på att köra, hörs även en varningssignal.
ww
OTILLRÄCKLIG BATTERILADDNING
När tändningsnyckeln vrids till läget MAR tänds varningslampan, men den ska släckas igen så fort motorn startar (med
motor på tomgång tillåts kort fördröjning av släckningen).
Om varningslampan eller symbolen lyser på displayen (på vissa versioner tillsammans med ett särskilt meddelande som
visas på displayen), vänd dig omedelbart till Fiats servicenät.

LÄR KÄNNA DIN BIL
14
R
S

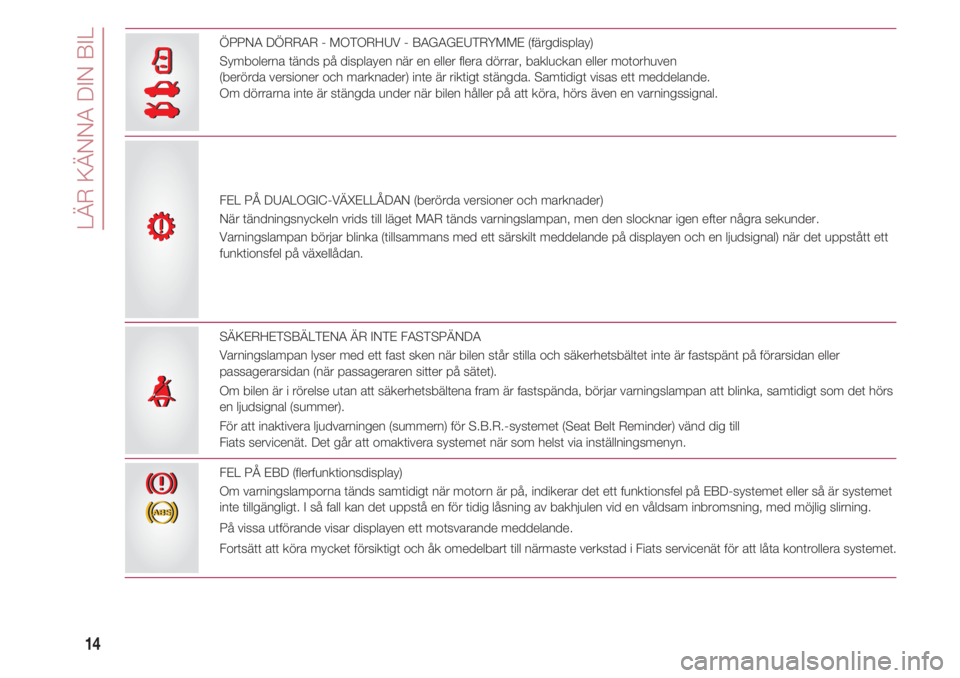

ÖPPNA DÖRRAR - MOTORHUV - BAGAGEUTRYMME (färgdisplay)
Symbolerna tänds på displayen när en eller flera dörrar, bakluckan eller motorhuven
(berörda versioner och marknader) inte är riktigt stängda. Samtidigt visas ett meddelande.
Om dörrarna inte är stängda under när bilen håller på att köra, hörs även en varningssignal.
R
S
FEL PÅ DUALOGIC-VÄXELLÅDAN (berörda versioner och marknader)
När tändningsnyckeln vrids till läget MAR tänds varningslampan, men den slocknar igen efter några sekunder.
Varningslampan börjar blinka (tillsammans med ett särskilt meddelande på displayen och en ljudsignal) när det uppstått ett
funktionsfel på växellådan.
SÄKERHETSBÄLTENA ÄR INTE FASTSPÄNDA
Varningslampan lyser med ett fast sken när bilen står stilla och säkerhetsbältet inte är fastspänt på förarsidan eller
passagerarsidan (när passageraren sitter på sätet).
Om bilen är i rörelse utan att säkerhetsbältena fram är fastspända, börjar varningslampan att blinka, samtidigt som det hörs
en ljudsignal (summer).
För att inaktivera ljudvarningen (summern) för S.B.R.-systemet (Seat Belt Reminder) vänd dig till
Fiats servicenät. Det går att omaktivera systemet när som helst via inställningsmenyn.
<<
FEL PÅ EBD (flerfunktionsdisplay)
Om varningslamporna tänds samtidigt när motorn är på, indikerar det ett funktionsfel på EBD-systemet eller så är systemet
inte tillgängligt. I så fall kan det uppstå en för tidig låsning av bakhjulen vid en våldsam inbromsning, med möjlig slirning.
På vissa utförande visar displayen ett motsvarande meddelande.
Fortsätt att köra mycket försiktigt och åk omedelbart till närmaste verkstad i Fiats servicenät för att låta kontrollera systemet.
x
>x
>

15

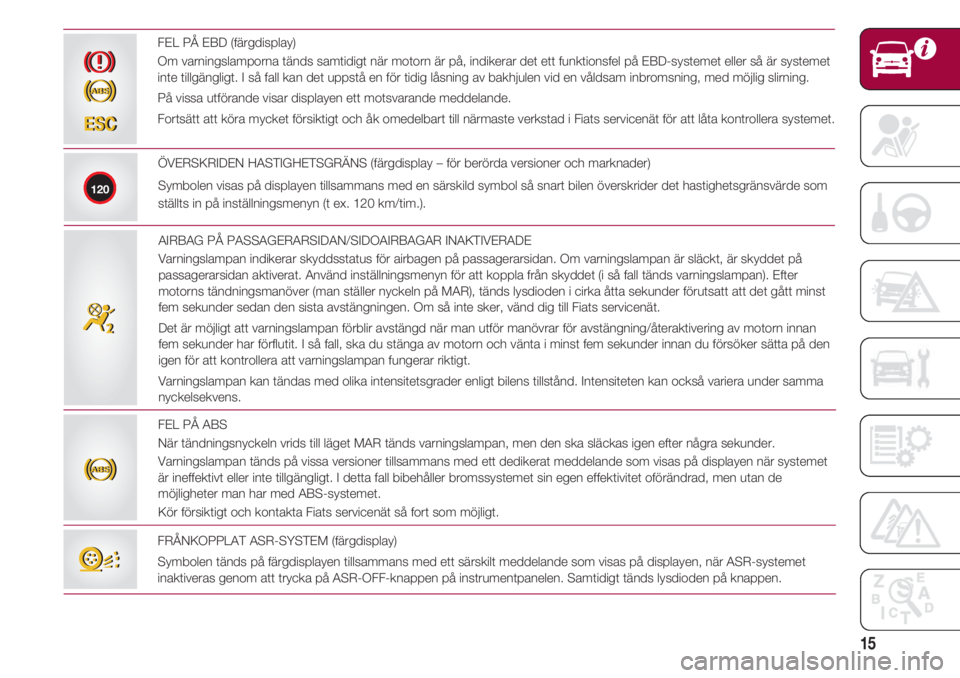

FEL PÅ EBD (färgdisplay)
Om varningslamporna tänds samtidigt när motorn är på, indikerar det ett funktionsfel på EBD-systemet eller så är systemet
inte tillgängligt. I så fall kan det uppstå en för tidig låsning av bakhjulen vid en våldsam inbromsning, med möjlig slirning.
På vissa utförande visar displayen ett motsvarande meddelande.
Fortsätt att köra mycket försiktigt och åk omedelbart till närmaste verkstad i Fiats servicenät för att låta kontrollera systemet.
x
>x
>
ÖVERSKRIDEN HASTIGHETSGRÄNS (färgdisplay – för berörda versioner och marknader)
Symbolen visas på displayen tillsammans med en särskild symbol så snart bilen överskrider det hastighetsgränsvärde som
ställts in på inställningsmenyn (t ex. 120 km/tim.).
120
AIRBAG PÅ PASSAGERARSIDAN/SIDOAIRBAGAR INAKTIVERADE
Varningslampan indikerar skyddsstatus för airbagen på passagerarsidan. Om varningslampan är släckt, är skyddet på
passagerarsidan aktiverat. Använd inställningsmenyn för att koppla från skyddet (i så fall tänds varningslampan). Efter
motorns tändningsmanöver (man ställer nyckeln på MAR), tänds lysdioden i cirka åtta sekunder förutsatt att det gått minst
fem sekunder sedan den sista avstängningen. Om så inte sker, vänd dig till Fiats servicenät.
Det är möjligt att varningslampan förblir avstängd när man utför manövrar för avstängning/återaktivering av motorn innan
fem sekunder har förflutit. I så fall, ska du stänga av motorn och vänta i minst fem sekunder innan du försöker sätta på den
igen för att kontrollera att varningslampan fungerar riktigt.
Varningslampan kan tändas med olika intensitetsgrader enligt bilens tillstånd. Intensiteten kan också variera under samma
nyckelsekvens.
““
ESCESC
FRÅNKOPPLAT ASR-SYSTEM (färgdisplay)
Symbolen tänds på färgdisplayen tillsammans med ett särskilt meddelande som visas på displayen, när ASR-systemet
inaktiveras genom att trycka på ASR-OFF-knappen på instrumentpanelen. Samtidigt tänds lysdioden på knappen.
VV
FEL PÅ ABS
När tändningsnyckeln vrids till läget MAR tänds varningslampan, men den ska släckas igen efter några sekunder.
Varningslampan tänds på vissa versioner tillsammans med ett dedikerat meddelande som visas på displayen när systemet
är ineffektivt eller inte tillgängligt. I detta fall bibehåller bromssystemet sin egen effektivitet oförändrad, men utan de
möjligheter man har med ABS-systemet.
Kör försiktigt och kontakta Fiats servicenät så fort som möjligt.
>>

LÄR KÄNNA DIN BIL
16

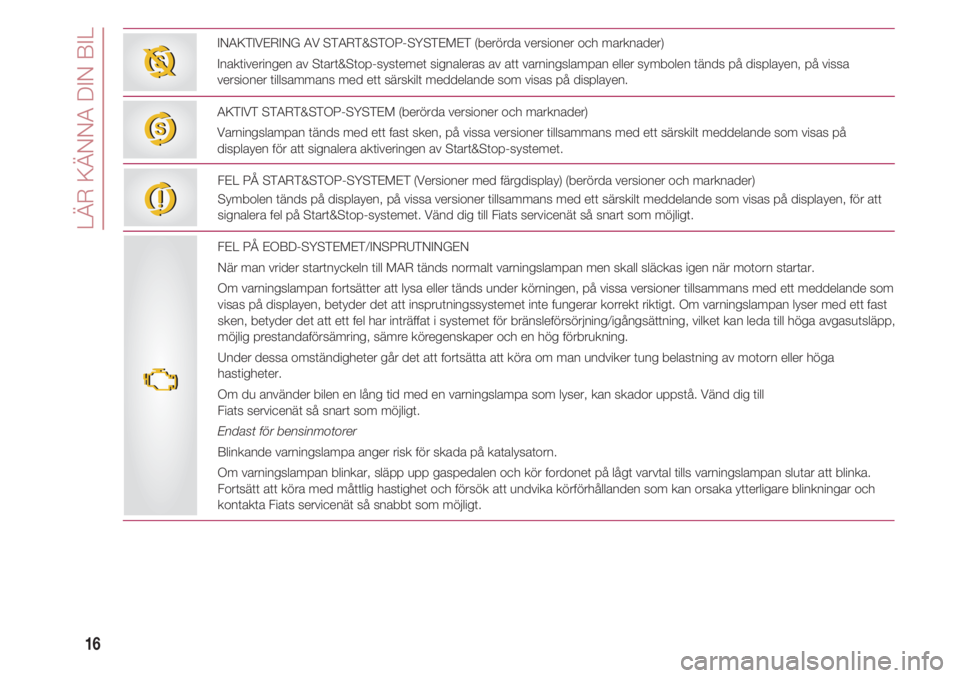

INAKTIVERING AV START&STOP-SYSTEMET (berörda versioner och marknader)
Inaktiveringen av Start&Stop-systemet signaleras av att varningslampan eller symbolen tänds på displayen, på vissa
versioner tillsammans med ett särskilt meddelande som visas på displayen.
TT
AKTIVT START&STOP-SYSTEM (berörda versioner och marknader)
Varningslampan tänds med ett fast sken, på vissa versioner tillsammans med ett särskilt meddelande som visas på
displayen för att signalera aktiveringen av Start&Stop-systemet.
UU
FEL PÅ EOBD-SYSTEMET/INSPRUTNINGEN
När man vrider startnyckeln till MAR tänds normalt varningslampan men skall släckas igen när motorn startar.
Om varningslampan fortsätter att lysa eller tänds under körningen, på vissa versioner tillsammans med ett meddelande som
visas på displayen, betyder det att insprutningssystemet inte fungerar korrekt riktigt. Om varningslampan lyser med ett fast
sken, betyder det att ett fel har inträffat i systemet för bränsleförsörjning/igångsättning, vilket kan leda till höga avgasutsläpp,
möjlig prestandaförsämring, sämre köregenskaper och en hög förbrukning.
Under dessa omständigheter går det att fortsätta att köra om man undviker tung belastning av motorn eller höga
hastigheter.
Om du använder bilen en lång tid med en varningslampa som lyser, kan skador uppstå. Vänd dig till
Fiats servicenät så snart som möjligt.
Endast för bensinmotorer
Blinkande varningslampa anger risk för skada på katalysatorn.
Om varningslampan blinkar, släpp upp gaspedalen och kör fordonet på lågt varvtal tills varningslampan slutar att blinka.
Fortsätt att köra med måttlig hastighet och försök att undvika körförhållanden som kan orsaka ytterligare blinkningar och
kontakta Fiats servicenät så snabbt som möjligt. FEL PÅ START&STOP-SYSTEMET (Versioner med färgdisplay) (berörda versioner och marknader)
Symbolen tänds på displayen, på vissa versioner tillsammans med ett särskilt meddelande som visas på displayen, för att
signalera fel på Start&Stop-systemet. Vänd dig till Fiats servicenät så snart som möjligt.
jj
UU

17

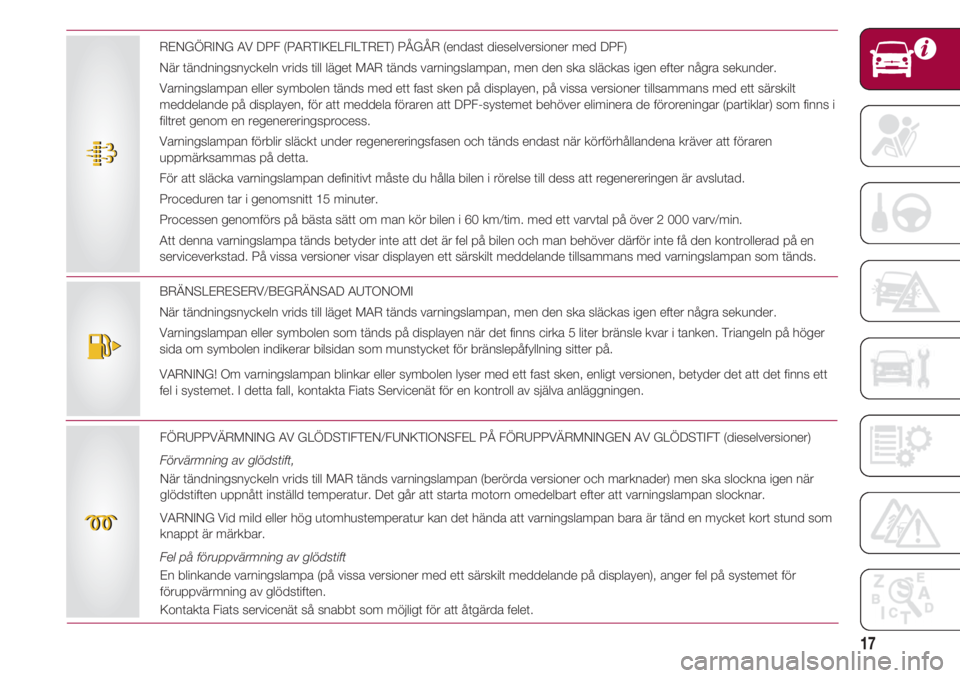

BRÄNSLERESERV/BEGRÄNSAD AUTONOMI
När tändningsnyckeln vrids till läget MAR tänds varningslampan, men den ska släckas igen efter några sekunder.
Varningslampan eller symbolen som tänds på displayen när det finns cirka 5 liter bränsle kvar i tanken. Triangeln på höger
sida om symbolen indikerar bilsidan som munstycket för bränslepåfyllning sitter på.
VARNING! Om varningslampan blinkar eller symbolen lyser med ett fast sken, enligt versionen, betyder det att det finns ett
fel i systemet. I detta fall, kontakta Fiats Servicenät för en kontroll av själva anläggningen.
FÖRUPPVÄRMNING AV GLÖDSTIFTEN/FUNKTIONSFEL PÅ FÖRUPPVÄRMNINGEN AV GLÖDSTIFT (dieselversioner)
Förvärmning av glödstift,
När tändningsnyckeln vrids till MAR tänds varningslampan (berörda versioner och marknader) men ska slockna igen när
glödstiften uppnått inställd temperatur. Det går att starta motorn omedelbart efter att varningslampan slocknar.
VARNING Vid mild eller hög utomhustemperatur kan det hända att varningslampan bara är tänd en mycket kort stund som
knappt är märkbar.
Fel på föruppvärmning av glödstift
En blinkande varningslampa (på vissa versioner med ett särskilt meddelande på displayen), anger fel på systemet för
föruppvärmning av glödstiften.
Kontakta Fiats servicenät så snabbt som möjligt för att åtgärda felet.
mm
RENGÖRING AV DPF (PARTIKELFILTRET) PÅGÅR (endast dieselversioner med DPF)
När tändningsnyckeln vrids till läget MAR tänds varningslampan, men den ska släckas igen efter några sekunder.
Varningslampan eller symbolen tänds med ett fast sken på displayen, på vissa versioner tillsammans med ett särskilt
meddelande på displayen, för att meddela föraren att DPF-systemet behöver eliminera de föroreningar (partiklar) som finns i
filtret genom en regenereringsprocess.
Varningslampan förblir släckt under regenereringsfasen och tänds endast när körförhållandena kräver att föraren
uppmärksammas på detta.
För att släcka varningslampan definitivt måste du hålla bilen i rörelse till dess att regenereringen är avslutad.
Proceduren tar i genomsnitt 15 minuter.
Processen genomförs på bästa sätt om man kör bilen i 60 km/tim. med ett varvtal på över 2 000 varv/min.
Att denna varningslampa tänds betyder inte att det är fel på bilen och man behöver därför inte få den kontrollerad på en
serviceverkstad. På vissa versioner visar displayen ett särskilt meddelande tillsammans med varningslampan som tänds.
tt

LÄR KÄNNA DIN BIL
18

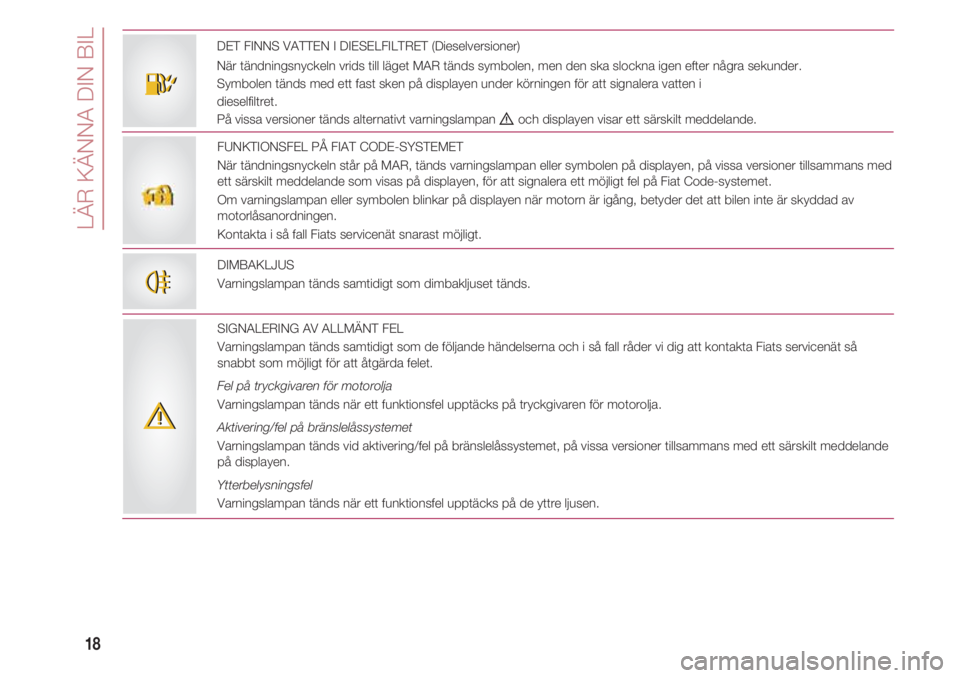

DET FINNS VATTEN I DIESELFILTRET (Dieselversioner)
När tändningsnyckeln vrids till läget MAR tänds symbolen, men den ska slockna igen efter några sekunder.
Symbolen tänds med ett fast sken på displayen under körningen för att signalera vatten i
dieselfiltret.
På vissa versioner tänds alternativt varningslampan
èoch displayen visar ett särskilt meddelande.
EE
FUNKTIONSFEL PÅ FIAT CODE-SYSTEMET
När tändningsnyckeln står på MAR, tänds varningslampan eller symbolen på displayen, på vissa versioner tillsammans med
ett särskilt meddelande som visas på displayen, för att signalera ett möjligt fel på Fiat Code-systemet.
Om varningslampan eller symbolen blinkar på displayen när motorn är igång, betyder det att bilen inte är skyddad av
motorlåsanordningen.
Kontakta i så fall Fiats servicenät snarast möjligt.
DIMBAKLJUS
Varningslampan tänds samtidigt som dimbakljuset tänds.
SIGNALERING AV ALLMÄNT FEL
Varningslampan tänds samtidigt som de följande händelserna och i så fall råder vi dig att kontakta Fiats servicenät så
snabbt som möjligt för att åtgärda felet.
Fel på tryckgivaren för motorolja
Varningslampan tänds när ett funktionsfel upptäcks på tryckgivaren för motorolja.
Aktivering/fel på bränslelåssystemet
Varningslampan tänds vid aktivering/fel på bränslelåssystemet, på vissa versioner tillsammans med ett särskilt meddelande
på displayen.
Ytterbelysningsfel
Varningslampan tänds när ett funktionsfel upptäcks på de yttre ljusen.
44
èè
