FIAT 500 2018 Manual de Uso e Manutenção (in Portuguese)

59

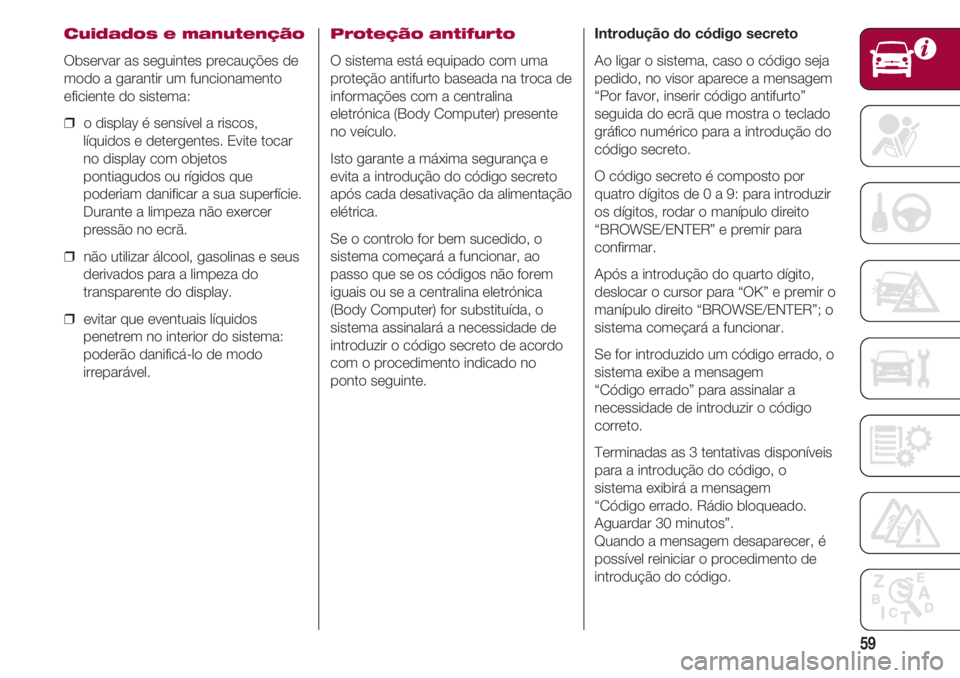

Cuidados e manutenção
Observar as seguintes precauções de
modo a garantir um funcionamento
eficiente do sistema:
❒ o display é sensível a riscos,
líquidos e detergentes. Evite tocar
no display com objetos
pontiagudos ou rígidos que
poderiam danificar a sua superfície.
Durante a limpeza não exercer
pressão no ecrã.
❒ não utilizar álcool, gasolinas e seus
derivados para a limpeza do
transparente do display.
❒ evitar que eventuais líquidos
penetrem no interior do sistema:
poderão danificá-lo de modo
irreparável.
Proteção antifurto
O sistema está equipado com uma
proteção antifurto baseada na troca de
informações com a centralina
eletrónica (Body Computer) presente
no veículo.
Isto garante a máxima segurança e
evita a introdução do código secreto
após cada desativação da alimentação
elétrica.
Se o controlo for bem sucedido, o
sistema começará a funcionar, ao
passo que se os códigos não forem
iguais ou se a centralina eletrónica
(Body Computer) for substituída, o
sistema assinalará a necessidade de
introduzir o código secreto de acordo
com o procedimento indicado no
ponto seguinte.Introdução do código secreto
Ao ligar o sistema, caso o código seja
pedido, no visor aparece a mensagem
“Por favor, inserir código antifurto”
seguida do ecrã que mostra o teclado
gráfico numérico para a introdução do
código secreto.
O código secreto é composto por
quatro dígitos de 0 a 9: para introduzir
os dígitos, rodar o manípulo direito
“BROWSE/ENTER” e premir para
confirmar.
Após a introdução do quarto dígito,
deslocar o cursor para “OK” e premir o
manípulo direito “BROWSE/ENTER”; o
sistema começará a funcionar.
Se for introduzido um código errado, o
sistema exibe a mensagem

“Código errado” para assinalar a
necessidade de introduzir o código
correto.
Terminadas as 3 tentativas disponíveis
para a introdução do código, o
sistema exibirá a mensagem

“Código errado. Rádio bloqueado.
Aguardar 30 minutos”.
Quando a mensagem desaparecer, é
possível reiniciar o procedimento de
introdução do código.

CONHECIMENTO DO VEÍCULO
60
Passaporte do rádio
Trata-se do documento que certifica a
propriedade do sistema.
No passaporte do rádio estão
indicados o modelo do sistema, o
número de série e o código secreto.
ADVERTÊNCIA Guardar o passaporte
do rádio com cuidado para fornecer os
respetivos dados às autoridades
competentes em caso de furto.
Em caso de extravio do passaporte do
rádio, dirija-se à Rede de Assistência
Fiat levando consigo um documento
pessoal de identificação e o
Documento Único Automóvel.Advertências
Em caso de anomalia, o sistema deve
ser controlado e reparado
exclusivamente junto da Rede de
Assistência Fiat.
Em caso de temperaturas
extremamente baixas o display só
atingirá a luminosidade correta após
um determinado período de
funcionamento.
Em caso de paragem prolongada do
veículo com uma elevada temperatura
exterior, o sistema poderá entrar em
“autoprotecção térmica” suspendendo
o funcionamento enquanto a
temperatura do habitáculo não descer
para níveis aceitáveis.
Olhar para o ecrã apenas quando for
necessário e seguro fazê-lo.

Se for necessário olhar durante muito
tempo para o ecrã, encostar num local
seguro para não se distrair durante a
condução.
Interromper imediatamente a utilização
do sistema caso se verifique uma
avaria. Caso contrário, podem ocorrer
danos no próprio sistema. Dirigir-se o
quanto antes à Rede de Assistência
Fiat para efetuar a sua reparação.
SUPORTE USB
Para ativar o modo USB, inserir um
dispositivo adequado no interior da
porta USB (fig. 61) presente no veículo.
AVISO! Após a utilização da tomada
USB de recarga, recomenda-se
desligar o dispositivo (smartphone)
extraindo sempre antes o cabo da
tomada do veículo e nunca do
dispositivo (fig. 61).
Cabos pendurados ou extraídos
incorretamente podem comprometer
o funcionamento da recarga e/ou o
estado da tomada USB.
61DVDF0S0188c

61

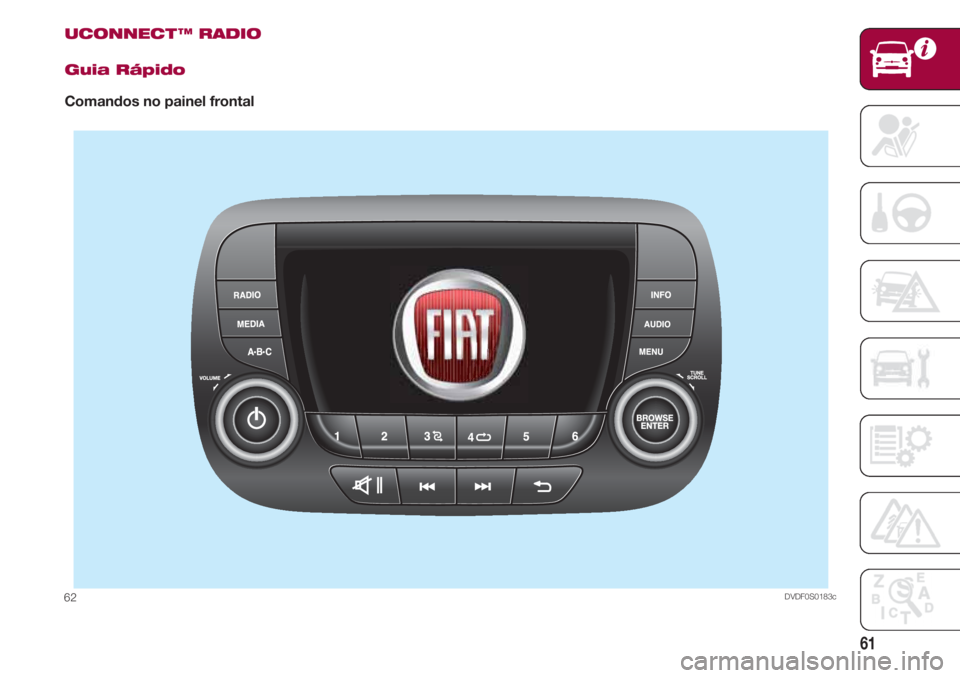

UCONNECT ™ RADIO
Guia Rápido
Comandos no painel frontal
DVDF0S0183c62

CONHECIMENTO DO VEÍCULO
62
BotãoFunções geraisModo
g
Ativação Pressão breve do botão
Desativação Pressão breve do botão
Regulação do volume Rotação do manípulo para a direita/esquerda
zII Ativação/desativação do volume (Mute/Pausa) Pressão breve do botão
N Saída da seleção/regresso ao ecrã anterior Pressão breve do botão
Deslocação na lista ou sintonização de um
BROWSE ENTER estação de Rádio ou seleção da faixa anterior/seguinte Rotação do manípulo para a direita/esquerda
Confirmar opção visualizada no display Pressão breve do botão
INFO Seleção do modo de visualização (Rádio, Media Player) Pressão breve do botão
AUDIO Acesso às funções de definição e regulação do som Pressão breve do botão
MENU Acesso ao menu de Definições Pressão breve do botão
MEDIA Seleção da fonte: USB ou AUX (se presente) Pressão breve do botão
RADIO Acesso ao modo Rádio Pressão breve do botão
1-2-3-4-5-6 Memorização da estação de rádio Pressão prolongada do botão
Chamada de estação memorizada Pressão breve do botão
A-B-C Seleção do grupo de pré-seleções de rádio ou
Pressão breve do botão
seleção da letra desejada de cada lista
Pesquisa da estação de rádio anterior ou
” seleção da canção anterior USB Pressão breve do botão Procura das frequências inferiores até à libertação// enrolamento rápido da faixa USB Pressão breve do botão
Pesquisa da estação de rádio seguinte ou
» seleção da canção seguinte USB Pressão breve do botão
Procura das frequências superiores até à
libertação/avanço rápido da faixa USB Pressão prolongada do botão
Reprodução aleatória das canções presentes no USB Pressão breve do botão
Repetição da canção USB Pressão breve do botão

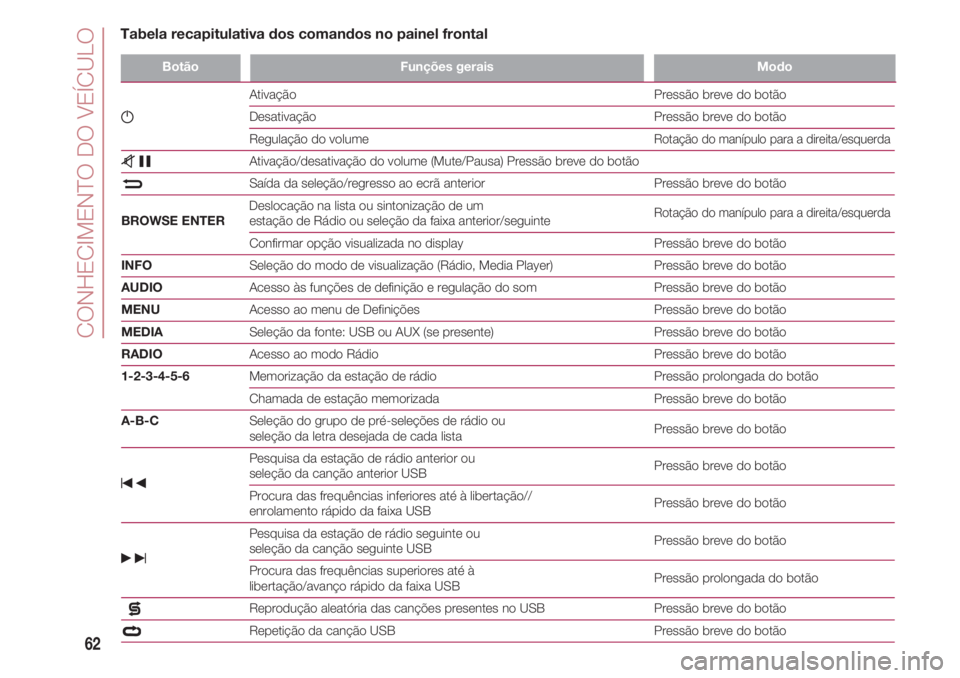

Tabela recapitulativa dos comandos no painel frontal

63

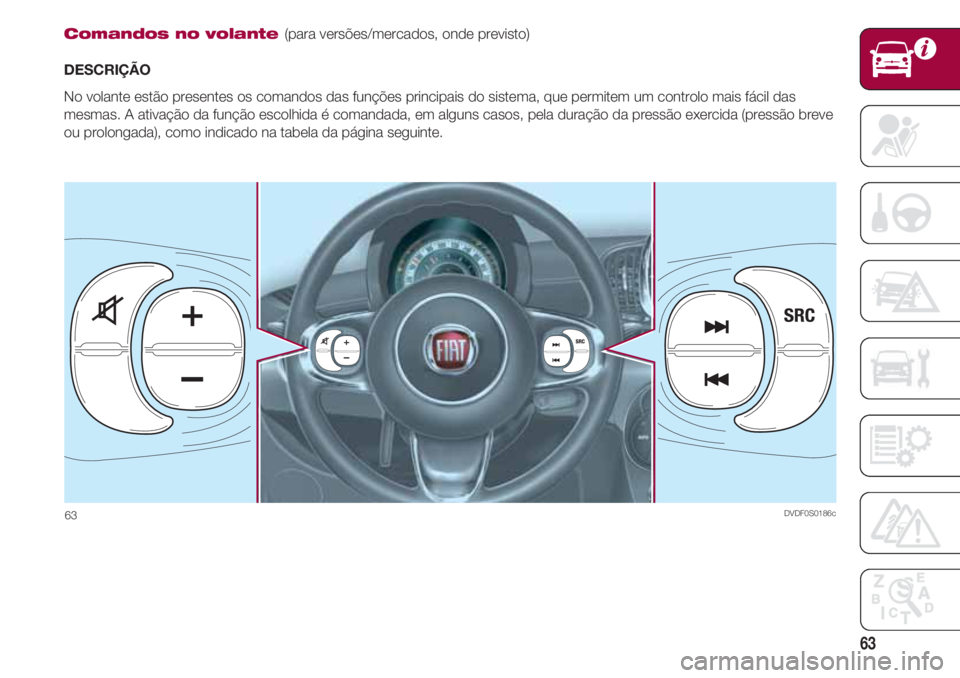

Comandos no volante (para versões/mercados, onde previsto)
DESCRIÇÃO
No volante estão presentes os comandos das funções principais do sistema, que permitem um controlo mais fácil das
mesmas. A ativação da função escolhida é comandada, em alguns casos, pela duração da pressão exercida (pressão breve
ou prolongada), como indicado na tabela da página seguinte.

DVDF0S0186c63

CONHECIMENTO DO VEÍCULO
64
BotãoInteração (pressão/rotação)
❒desativação/reativação do microfone durante uma conversa telefónica
z ❒ativação/desativação da Pausa das fontes USB
❒ativação/desativação da função Mute do Rádio
+/– Pressão curta: aumento/diminuição do volume em ressaltos individuais
Pressão prolongada: aumento/diminuição contínua do volume até largar
❒Pressão curta (modo Rádio): seleção da estação seguinte/anterior
”» ❒Pressão prolongada (modo Rádio): procura das frequências superiores/inferiores até largar
❒Pressão curta (modo USB): seleção da canção seguinte/anterior
❒Pressão longa (modo USB, Bluetooth): avanço rápido/retrocesso rápido até soltar
SRC ❒seleção das fontes áudio disponíveis: Rádio, USB ou AUX (se presente)
Tabela recapitulativa dos comandos no volante

65

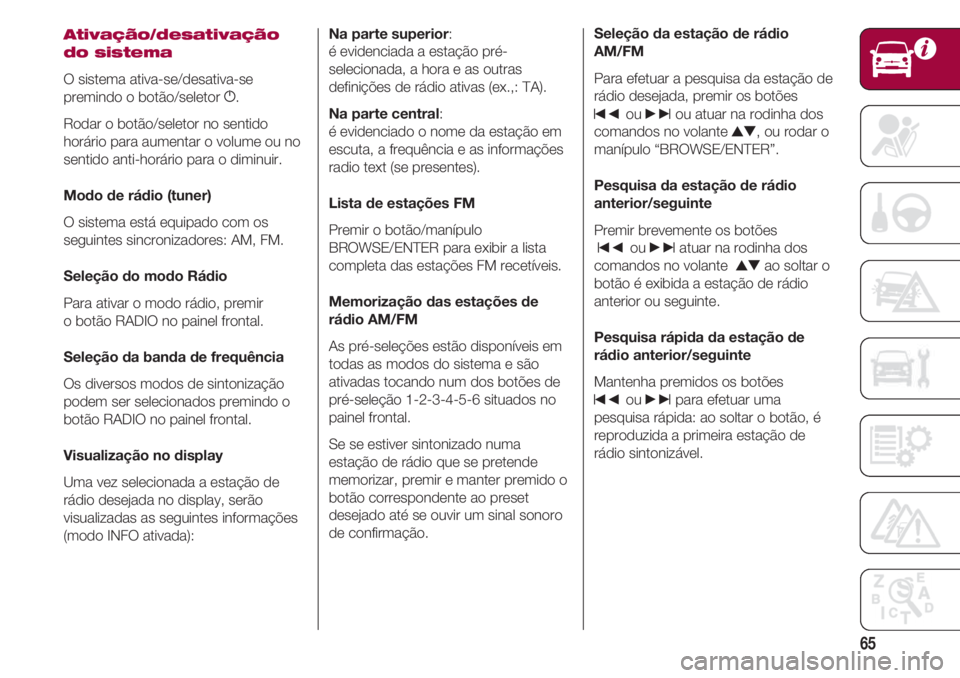

Ativação/desativação
do sistema
O sistema ativa-se/desativa-se
premindo o botão/seletor g.
Rodar o botão/seletor no sentido
horário para aumentar o volume ou no
sentido anti-horário para o diminuir.
Modo de rádio (tuner)
O sistema está equipado com os
seguintes sincronizadores: AM, FM.
Seleção do modo Rádio
Para ativar o modo rádio, premir

o botão RADIO no painel frontal.
Seleção da banda de frequência
Os diversos modos de sintonização
podem ser selecionados premindo o
botão RADIO no painel frontal.
Visualização no display
Uma vez selecionada a estação de
rádio desejada no display, serão
visualizadas as seguintes informações
(modo INFO ativada):Na parte superior:
é evidenciada a estação pré-
selecionada, a hora e as outras
definições de rádio ativas (ex.,: TA).
Na parte central:
é evidenciado o nome da estação em
escuta, a frequência e as informações
radio text (se presentes).
Lista de estações FM
Premir o botão/manípulo
BROWSE/ENTER para exibir a lista
completa das estações FM recetíveis.
Memorização das estações de

rádio AM/FM
As pré-seleções estão disponíveis em
todas as modos do sistema e são
ativadas tocando num dos botões de
pré-seleção 1-2-3-4-5-6 situados no
painel frontal.
Se se estiver sintonizado numa
estação de rádio que se pretende
memorizar, premir e manter premido o
botão correspondente ao preset
desejado até se ouvir um sinal sonoro
de confirmação.Seleção da estação de rádio
AM/FM
Para efetuar a pesquisa da estação de
rádio desejada, premir os botões
”ou »ou atuar na rodinha dos
comandos no volante
NO, ou rodar o
manípulo “BROWSE/ENTER”.
Pesquisa da estação de rádio
anterior/seguinte
Premir brevemente os botões
”ou »atuar na rodinha dos
comandos no volante
NOao soltar o
botão é exibida a estação de rádio
anterior ou seguinte.
Pesquisa rápida da estação de
rádio anterior/seguinte
Mantenha premidos os botões
”ou »para efetuar uma
pesquisa rápida: ao soltar o botão, é
reproduzida a primeira estação de
rádio sintonizável.

CONHECIMENTO DO VEÍCULO
66

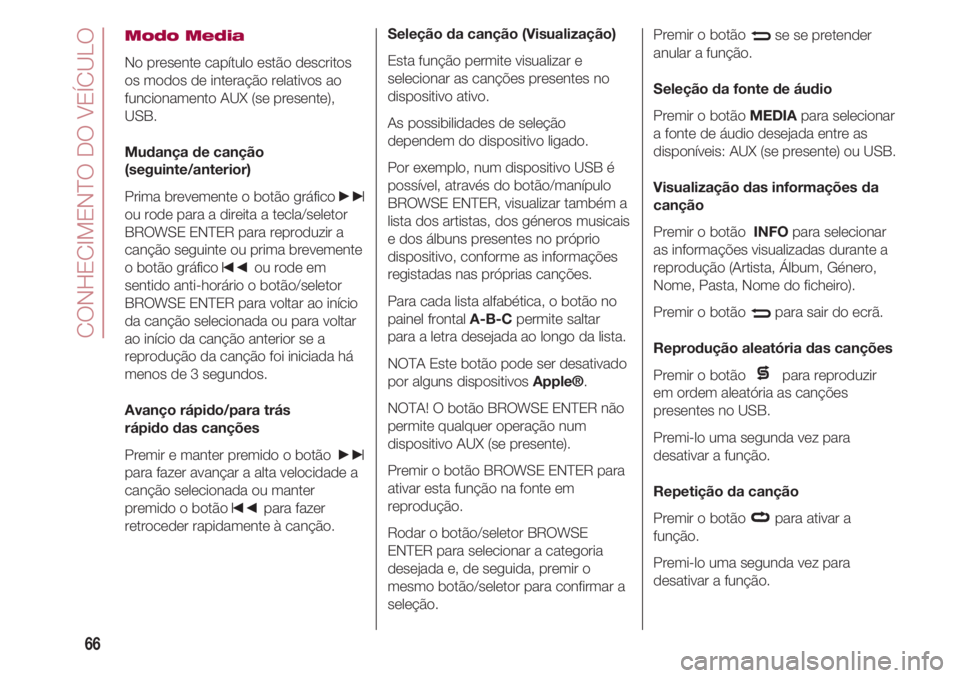

Modo Media
No presente capítulo estão descritos
os modos de interação relativos ao
funcionamento AUX (se presente),
USB.
Mudança de canção
(seguinte/anterior)
Prima brevemente o botão gráfico
»
ou rode para a direita a tecla/seletor
BROWSE ENTER para reproduzir a
canção seguinte ou prima brevemente
o botão gráfico
”ou rode em
sentido anti-horário o botão/seletor
BROWSE ENTER para voltar ao início
da canção selecionada ou para voltar
ao início da canção anterior se a
reprodução da canção foi iniciada há
menos de 3 segundos.
Avanço rápido/para trás
rápido das canções
Premir e manter premido o botão
»
para fazer avançar a alta velocidade a
canção selecionada ou manter
premido o botão
”para fazer
retroceder rapidamente à canção.Seleção da canção (Visualização)
Esta função permite visualizar e
selecionar as canções presentes no
dispositivo ativo.
As possibilidades de seleção
dependem do dispositivo ligado.
Por exemplo, num dispositivo USB é
possível, através do botão/manípulo
BROWSE ENTER, visualizar também a
lista dos artistas, dos géneros musicais
e dos álbuns presentes no próprio
dispositivo, conforme as informações
registadas nas próprias canções.
Para cada lista alfabética, o botão no
painel frontal A-B-Cpermite saltar
para a letra desejada ao longo da lista.
NOTA Este botão pode ser desativado
por alguns dispositivos Apple®.
NOTA! O botão BROWSE ENTER não
permite qualquer operação num
dispositivo AUX (se presente).
Premir o botão BROWSE ENTER para
ativar esta função na fonte em
reprodução.
Rodar o botão/seletor BROWSE
ENTER para selecionar a categoria
desejada e, de seguida, premir o
mesmo botão/seletor para confirmar a
seleção.Premir o botão
Nse se pretender
anular a função.
Seleção da fonte de áudio
Premir o botão MEDIApara selecionar
a fonte de áudio desejada entre as
disponíveis: AUX (se presente) ou USB.
Visualização das informações da
canção
Premir o botão INFOpara selecionar
as informações visualizadas durante a
reprodução (Artista, Álbum, Género,
Nome, Pasta, Nome do ficheiro).
Premir o botão
Npara sair do ecrã.
Reprodução aleatória das canções
Premir o botão para reproduzir
em ordem aleatória as canções
presentes no USB.
Premi-lo uma segunda vez para
desativar a função.
Repetição da canção
Premir o botão para ativar a
função.
Premi-lo uma segunda vez para
desativar a função.

67

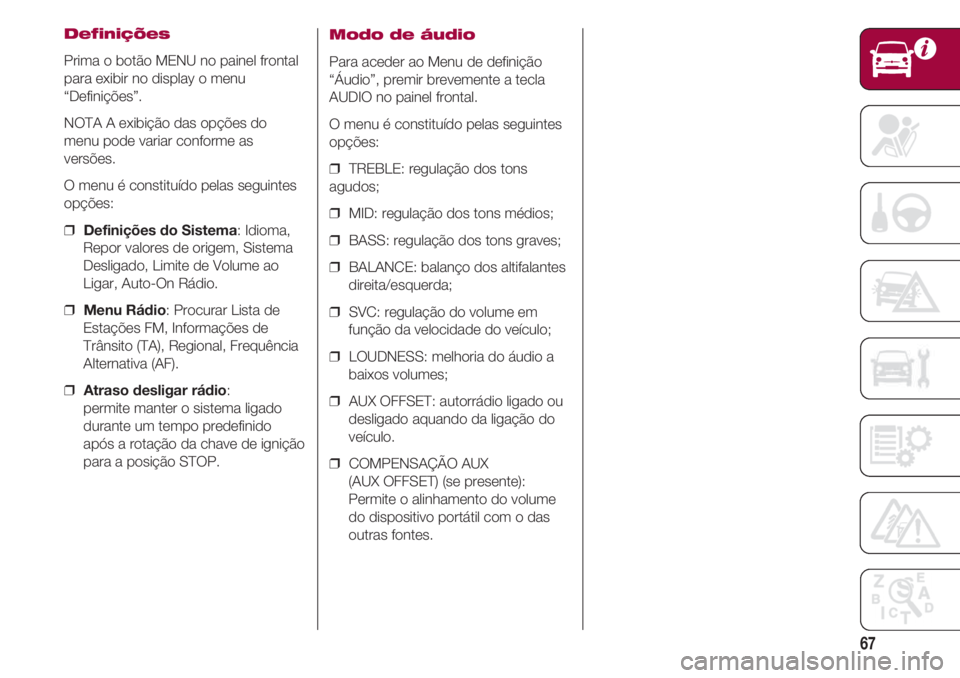

Definições
Prima o botão MENU no painel frontal
para exibir no display o menu
“Definições”.
NOTA A exibição das opções do
menu pode variar conforme as
versões.
O menu é constituído pelas seguintes
opções:
❒ Definições do Sistema: Idioma,
Repor valores de origem, Sistema
Desligado, Limite de Volume ao
Ligar, Auto-On Rádio.
❒ Menu Rádio: Procurar Lista de
Estações FM, Informações de
Trânsito (TA), Regional, Frequência
Alternativa (AF).
❒ Atraso desligar rádio:
permite manter o sistema ligado
durante um tempo predefinido
após a rotação da chave de ignição
para a posição STOP.
Modo de áudio
Para aceder ao Menu de definição
“Áudio”, premir brevemente a tecla
AUDIO no painel frontal.
O menu é constituído pelas seguintes
opções:
❒ TREBLE: regulação dos tons
agudos;
❒ MID: regulação dos tons médios;
❒ BASS: regulação dos tons graves;
❒ BALANCE: balanço dos altifalantes
direita/esquerda;
❒ SVC: regulação do volume em
função da velocidade do veículo;
❒ LOUDNESS: melhoria do áudio a
baixos volumes;
❒ AUX OFFSET: autorrádio ligado ou
desligado aquando da ligação do
veículo.
❒ COMPENSAÇÃO AUX

(AUX OFFSET) (se presente):
Permite o alinhamento do volume
do dispositivo portátil com o das
outras fontes.

CONHECIMENTO DO VEÍCULO
68

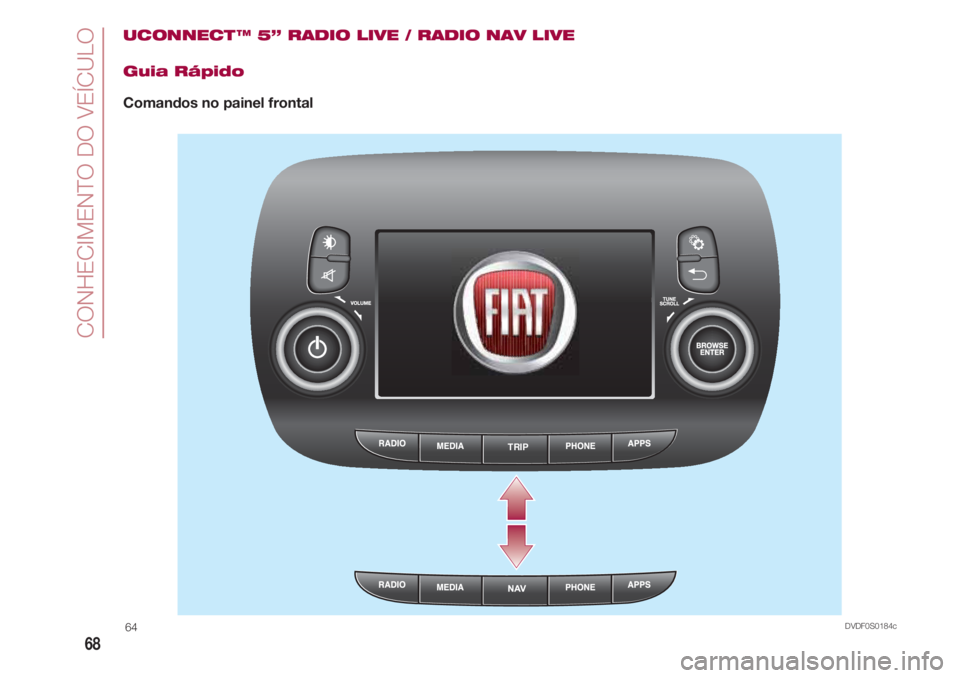

UCONNECT ™ 5” RADIO LIVE / RADIO NAV LIVE
Guia Rápido
Comandos no painel frontal
TRIP
DVDF0S0184c64
