FIAT 500 2018 Manual de Uso e Manutenção (in Portuguese)
Manufacturer: FIAT, Model Year: 2018, Model line: 500, Model: FIAT 500 2018Pages: 224, PDF Size: 4 MB
Page 21 of 224
19
SISTEMA ESC (para versões/mercados, onde previsto)
Ao rodar a chave para a posição MAR, acende-se a luz avisadora, mas deve apagar-se após alguns segundos.
Intervenção do sistema ESC
A intermitência da luz avisadora durante a marcha indica a intervenção do sistema ESC.
Avaria do sistema ESC
Se a luz avisadora não se apagar, ou se permanecer acesa durante a marcha juntamente com o acendimento do LED no
botão ASR OFF.
O display apresenta uma mensagem específica.
Dirigir-se à Rede de Assistência Fiat.
Avaria do Hill Holder
O acendimento da luz avisadora, em algumas versões juntamente com uma mensagem específica visualizada pelo display,
indica uma avaria no sistema Hill Holder.
Neste caso, dirigir-se, o mais rapidamente possível, à Rede de Assistência Fiat. Avaria dos sensores de estacionamento
A luz avisadora acende-se juntamente com a mensagem específica exibida pelo display quando é detetada uma anomalia
nos sensores de estacionamento.
Avaria do sistema Start&Stop (versões com display multifunções)
A avaria do sistema é assinalada pelo acendimento da luz avisadora. No quadro de instrumentos é exibida uma mensagem
específica.
Avaria da luz avisadora do Airbag (para versões/mercados, onde previsto)
A luz avisadora acende-se no modo intermitente quando é detetada uma anomalia da luz avisadora
¬.
ESCESC
DESGASTE DAS PLACAS DOS TRAVÕES
A luz avisadora acende-se, em algumas versões juntamente com uma mensagem específica exibida pelo display, se as
placas de travão anteriores ou posteriores (para versões/mercados, onde previsto) estiverem gastas.
Neste caso, proceder à sua substituição o mais rapidamente possível.
dd
POSSÍVEL PRESENÇA DE GELO NA ESTRADA
O símbolo é exibido pelo display (em algumas versões juntamente com uma mensagem específica) quando a temperatura
exterior é igual ou inferior a 3ºC.
èè
(versões
com display
multifunções)
(versões
com display
a cores)
Page 22 of 224
CONHECIMENTO DO VEÍCULO
20
AVARIA NO SISTEMA DE CORTE DO COMBUSTÍVEL (Display a cores)
O símbolo é exibido pelo display, juntamente com uma mensagem específica, em caso de anomalia no sistema de corte
do combustível. Dirigir-se à Rede de Assistência Fiat.
SISTEMA DE CORTE DO COMBUSTÍVEL (Display a cores)
O símbolo é exibido pelo display a cores juntamente com uma mensagem específica, em caso de intervenção do sistema
de corte do combustível.
Para o procedimento de reativação do sistema de corte do combustível, consultar o ponto
“sistema de corte do combustível”
ss
AVARIA DAS LUZES EXTERNAS (Display a cores)
São exibidos o símbolo e uma mensagem específica no display quando é detetada uma anomalia numa das seguintes
luzes: luzes diurnas (DRL) - luzes de presença - indicadores de direção - luz de nevoeiro traseira - luzes da matrícula.
A anomalia pode dever-se a uma lâmpada fundida, ao respetivo fusível de proteção queimado ou à interrupção da
respetiva ligação elétrica.
É aconselhável dirigir-se à Rede de Assistência Fiat.
BB
SERVICE (MANUTENÇÃO PROGRAMADA) EXPIRADO
Quando a manutenção programada (“revisão”) está perto do prazo previsto, no display será visualizado o símbolo seguido
do número de quilómetros/milhas que faltam para a manutenção do veículo. Esta visualização aparece automaticamente,
com a chave de ignição na posição MAR, quando, no momento da manutenção, faltam 2000 km (ou valor equivalente em
milhas) ou, onde previsto, 30 dias e é reproposta a cada rotação da chave para a posição MAR ou, para
versões/mercados, onde previsto, a cada 200 km (ou valor equivalente em milhas).
Contactar a Rede de Assistência Fiat que procederá, para além das operações de manutenção previstas no “Plano de
manutenção programada”, à reposição a zeros da referida visualização (reset).
AVARIA DAS LUZES DE STOP (Display a cores)
O símbolo é exibido pelo display a cores juntamente com uma mensagem específica, quando é detetada uma anomalia
nas luzes de paragem (stop).
A anomalia pode dever-se a uma lâmpada fundida, ao respetivo fusível de proteção queimado ou à interrupção da
respetiva ligação elétrica.
É aconselhável dirigir-se à Rede de Assistência Fiat.
TT
Page 23 of 224
21
AVARIA DO SENSOR CREPUSCULAR
O símbolo acende-se (juntamente com a visualização de uma mensagem específica) em caso de avaria do sensor
crepuscular. Dirigir-se, logo que possível, à Rede de Assistência Fiat.
AVARIA NO SENSOR DE CHUVA
O símbolo acende-se em caso de avaria do sensor de chuva. Dirigir-se, logo que possível, à Rede de Assistência Fiat.
AVARIA NO HILL HOLDER (Display a cores) (para versões/mercados, onde previsto)
O símbolo é exibido pelo display juntamente com uma mensagem específica, quando é detetada uma anomalia no sistema
Hill Holder.
Neste caso, dirigir-se, o mais rapidamente possível, à Rede de Assistência Fiat.
**
AVARIA NO SPEED LIMITER
O símbolo acende-se em caso de avaria do dispositivo Speed Limiter. Dirigir-se o mais rapidamente possível à Rede de
Assistência Fiat para eliminar a avaria.
AVARIA DOS SENSORES DE ESTACIONAMENTO (Display a cores – para versões/mercados, onde previsto)
O símbolo é apresentado no display, juntamente com uma mensagem dedicada, quando é detetada uma anomalia nos
sensores de estacionamento. Dirigir-se à Rede de Assistência Fiat.
Page 24 of 224
CONHECIMENTO DO VEÍCULO
22
LUZES DE PRESENÇA E DOS MÉDIOS - FOLLOW ME HOME
Luzes de presença e dos médios
A luz avisadora acende ativando as luzes de presença ou as luzes dos médios.
Follow me home
A luz avisadora acende-se, em algumas versões, juntamente com uma mensagem específica exibida pelo display, quando
é exibido o dispositivo “Follow me home”
33
SISTEMA iTPMS (para versões/mercados, onde previsto)
Pressão insuficiente dos pneus
A luz avisadora acende-se no modo fixo para assinalar que a pressão de um ou mais pneus é inferior ao valor recomendado
para poder garantir a melhor duração e um consumo de combustível ideal ou para assinalar uma perda lenta de pressão.
Neste modo o sistema iTPMS avisa o condutor, assinalando a possibilidade de um ou mais pneus estarem vazios e, portanto,
com probabilidade de terem um furo. Neste caso, é aconselhável proceder ao restabelecimento do valor correto de pressão.
Uma vez restabelecidas as normais condições de utilização do veículo, efetuar o procedimento de Reset dos pneus.
ADVERTÊNCIA Não prosseguir o andamento com um ou mais pneus vazios dado que a condução do veículo pode ser
comprometida. Parar o veículo evitando travagens e viragens bruscas.
Avaria do sistema iTPMS/Sistema iTPMS temporariamente desativado
A luz avisadora acende-se no modo intermitente durante cerca de 75 segundos e, posteriormente, fica acesa com luz fixa
(juntamente com a visualização de uma mensagem no display) para assinalar que o sistema está temporariamente
desabilitado ou em avaria.
O sistema volta a funcionar corretamente quando as condições de funcionamento o permitem; se assim não for, efetuar o
procedimento de Reset depois de ter restabelecido as condições de normal utilização.
Se a sinalização de anomalia de funcionamento persistir, dirigir-se o mais depressa possível à Rede de Assistência FIAT.
n
LUZES DE NEVOEIRO ANTERIORES.
A luz avisadora acende-se ativando as luzes de nevoeiro anteriores.
INDICADOR DE DIRECÇÃO ESQUERDO
A luz avisadora acende-se quando a alavanca de comando das luzes de direção (piscas) é deslocada para baixo ou,
juntamente com o pisca direito, quando se carrega no botão das luzes de emergência.
55
FR
Page 25 of 224
23
INDICADOR DE DIREÇÃO DIREITO
A luz avisadora acende-se quando a alavanca de comando dos indicadores de direção (piscas) é deslocada para cima ou,
juntamente com o indicador de direção esquerdo, quando se carrega no botão das luzes de emergência.
ATIVAÇÃO DA DIREÇÃO ASSISTIDA ELÉTRICA “DUALDRIVE”
A mensagem CITY é exibida pelo display quando é ativada a direção assistida elétrica “Dualdrive” premindo o botão “CITY”
localizado no tablier. Premindo novamente no botão, a mensagem CITY apaga-se. CITY
SPORT
ECO
MENSAGENS
DA CAIXA DE
VELOCIDADES
DUALOGIC
11
LUZES DE MÁXIMOS
A luz avisadora acende-se ativando as luzes dos máximos.
ATIVAÇÃO DA FUNÇÃO SPORT
A mensagem SPORT é exibida pelo display quando é ativada a função “SPORT” premindo o respetivo botão localizado no
tablier. Premindo novamente o botão, a mensagem SPORT apaga-se.
Em algumas versões, em vez da mensagem “SPORT”, é exibido um ecrã específico.
ATIVAÇÃO DA FUNÇÃO ECO
A mensagem ECO é exibida pelo display quando é ativada a função “ECO” premindo o respetivo botão localizado no
tablier. Premindo novamente o botão, a mensagem ECO apaga-se.
Em algumas versões, em vez da mensagem “ECO”, é exibido um ecrã específico.
Para as versões equipadas com caixa “Dualogic”, no display podem ser visualizadas as seguintes mensagens:
Reduzir as mudanças de velocidades – Modalidade manual não disponível – Modalidade automático não disponível
Sobreaquecimento da embraiagem – Premer o pedal do travão – Premer o pedal do travão – Arranque atrasado
Velocidade não disponível Manobra não permitida – Premer o pedal do travão e repetir a manobra
Pôr a alavanca da caixa de veloc. em N (ponto morto).
DE
ATIVAÇÃO DO CRUISE CONTROL
A luz avisadora acende-se ativando o cruise control.
ATIVAÇÃO DO SPEED LIMITER
A luz avisadora acende-se ativando o speed limiter.
Page 26 of 224
CONHECIMENTO DO VEÍCULO
24

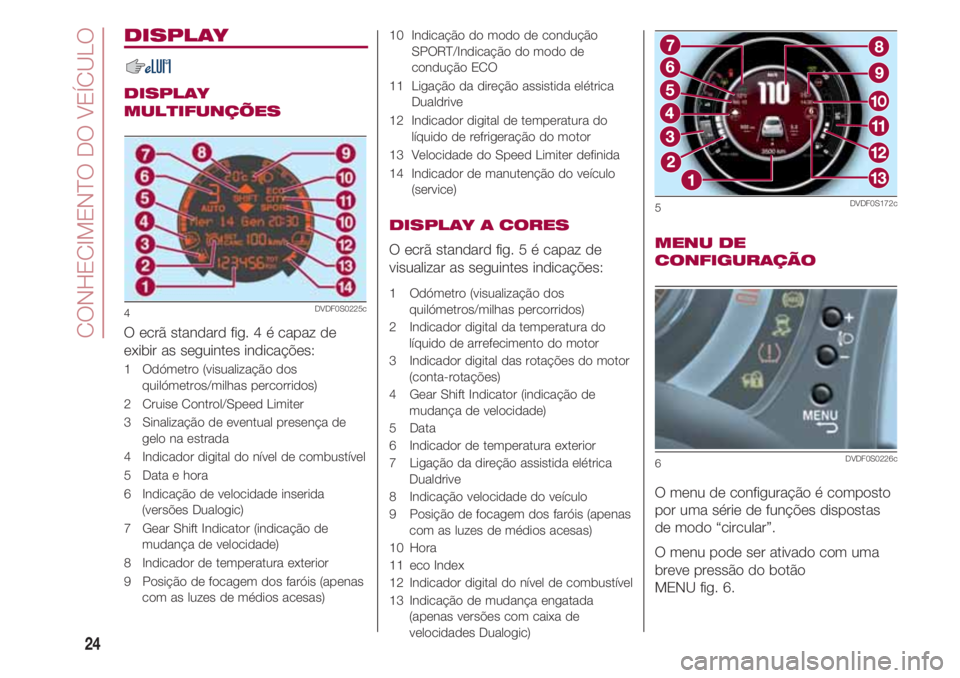

DISPLAY
DISPLAY
MULTIFUNÇÕES
O ecrã standard fig. 4 é capaz de
exibir as seguintes indicações:
1 Odómetro (visualização dos
quilómetros/milhas percorridos)
2 Cruise Control/Speed Limiter
3 Sinalização de eventual presença de
gelo na estrada
4 Indicador digital do nível de combustível
5 Data e hora
6 Indicação de velocidade inserida
(versões Dualogic)
7 Gear Shift Indicator (indicação de
mudança de velocidade)
8 Indicador de temperatura exterior
9 Posição de focagem dos faróis (apenas
com as luzes de médios acesas)
4DVDF0S0225c
10 Indicação do modo de condução
SPORT/Indicação do modo de
condução ECO
11 Ligação da direção assistida elétrica
Dualdrive
12 Indicador digital de temperatura do
líquido de refrigeração do motor
13 Velocidade do Speed Limiter definida
14 Indicador de manutenção do veículo
(service)
DISPLAY A CORES
O ecrã standard fig. 5 é capaz de
visualizar as seguintes indicações:
1 Odómetro (visualização dos
quilómetros/milhas percorridos)
2 Indicador digital da temperatura do
líquido de arrefecimento do motor
3 Indicador digital das rotações do motor
(conta-rotações)
4 Gear Shift Indicator (indicação de
mudança de velocidade)
5 Data
6 Indicador de temperatura exterior
7 Ligação da direção assistida elétrica
Dualdrive
8 Indicação velocidade do veículo
9 Posição de focagem dos faróis (apenas
com as luzes de médios acesas)
10 Hora
11 eco Index
12 Indicador digital do nível de combustível
13 Indicação de mudança engatada
(apenas versões com caixa de
velocidades Dualogic)
MENU DE
CONFIGURAÇÃO
5DVDF0S172c
6DVDF0S0226c
O menu de configuração é composto
por uma série de funções dispostas
de modo “circular”.
O menu pode ser ativado com uma
breve pressão do botão
MENU fig. 6.
Page 27 of 224
25

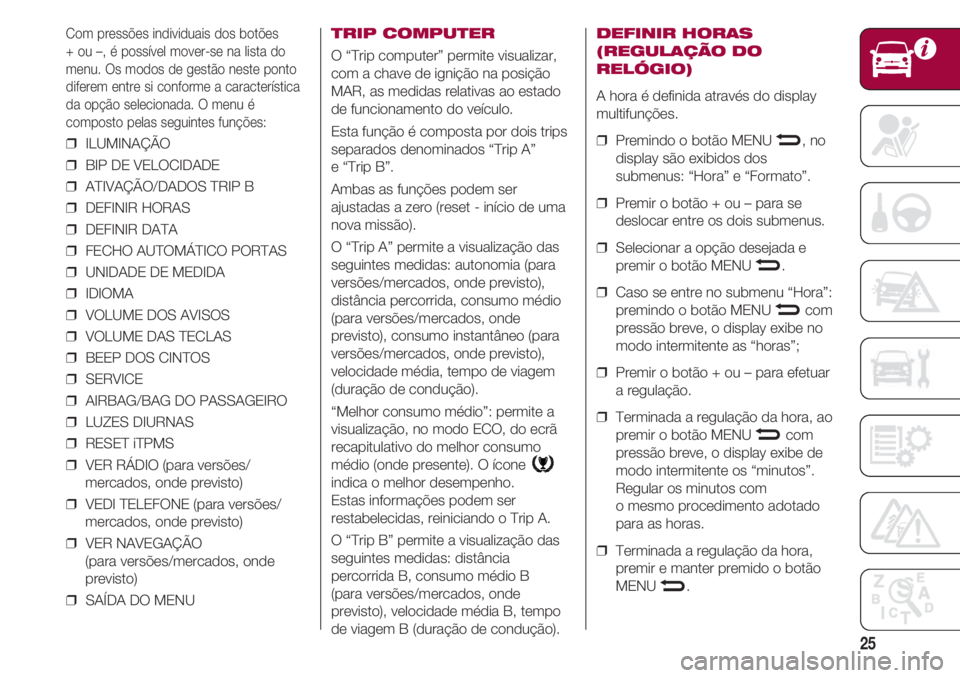

Com pressões individuais dos botões
+ ou –, é possível mover-se na lista do
menu. Os modos de gestão neste ponto
diferem entre si conforme a característica
da opção selecionada. O menu é
composto pelas seguintes funções:
❒ ILUMINAÇÃO
❒ BIP DE VELOCIDADE
❒ ATIVAÇÃO/DADOS TRIP B
❒ DEFINIR HORAS
❒ DEFINIR DATA
❒ FECHO AUTOMÁTICO PORTAS
❒ UNIDADE DE MEDIDA
❒ IDIOMA
❒ VOLUME DOS AVISOS
❒ VOLUME DAS TECLAS
❒ BEEP DOS CINTOS
❒ SERVICE
❒ AIRBAG/BAG DO PASSAGEIRO
❒ LUZES DIURNAS
❒ RESET iTPMS
❒ VER RÁDIO (para versões/
mercados, onde previsto)
❒ VEDI TELEFONE (para versões/
mercados, onde previsto)
❒ VER NAVEGAÇÃO
(para versões/mercados, onde
previsto)
❒ SAÍDA DO MENU
TRIP COMPUTER
O “Trip computer” permite visualizar,
com a chave de ignição na posição
MAR, as medidas relativas ao estado
de funcionamento do veículo.
Esta função é composta por dois trips
separados denominados “Trip A”
e “Trip B”.
Ambas as funções podem ser
ajustadas a zero (reset - início de uma
nova missão).
O “Trip A” permite a visualização das
seguintes medidas: autonomia (para
versões/mercados, onde previsto),
distância percorrida, consumo médio
(para versões/mercados, onde
previsto), consumo instantâneo (para
versões/mercados, onde previsto),
velocidade média, tempo de viagem
(duração de condução).
“Melhor consumo médio”: permite a
visualização, no modo ECO, do ecrã
recapitulativo do melhor consumo
médio (onde presente). O ícone
indica o melhor desempenho.
Estas informações podem ser
restabelecidas, reiniciando o Trip A.
O “Trip B” permite a visualização das
seguintes medidas: distância
percorrida B, consumo médio B
(para versões/mercados, onde
previsto), velocidade média B, tempo
de viagem B (duração de condução).
DEFINIR HORAS
(REGULAÇÃO DO
RELÓGIO)
A hora é definida através do display
multifunções.
❒ Premindo o botão MENU
, no
display são exibidos dos
submenus: “Hora” e “Formato”.
❒ Premir o botão + ou – para se
deslocar entre os dois submenus.
❒ Selecionar a opção desejada e
premir o botão MENU .
❒ Caso se entre no submenu “Hora”:
premindo o botão MENU com
pressão breve, o display exibe no
modo intermitente as “horas”;
❒ Premir o botão + ou – para efetuar
a regulação.
❒ Terminada a regulação da hora, ao
premir o botão MENU com
pressão breve, o display exibe de
modo intermitente os “minutos”.
Regular os minutos com
o mesmo procedimento adotado
para as horas.
❒ Terminada a regulação da hora,
premir e manter premido o botão
MENU .
–
–
–
–
–
Page 28 of 224
CONHECIMENTO DO VEÍCULO
26

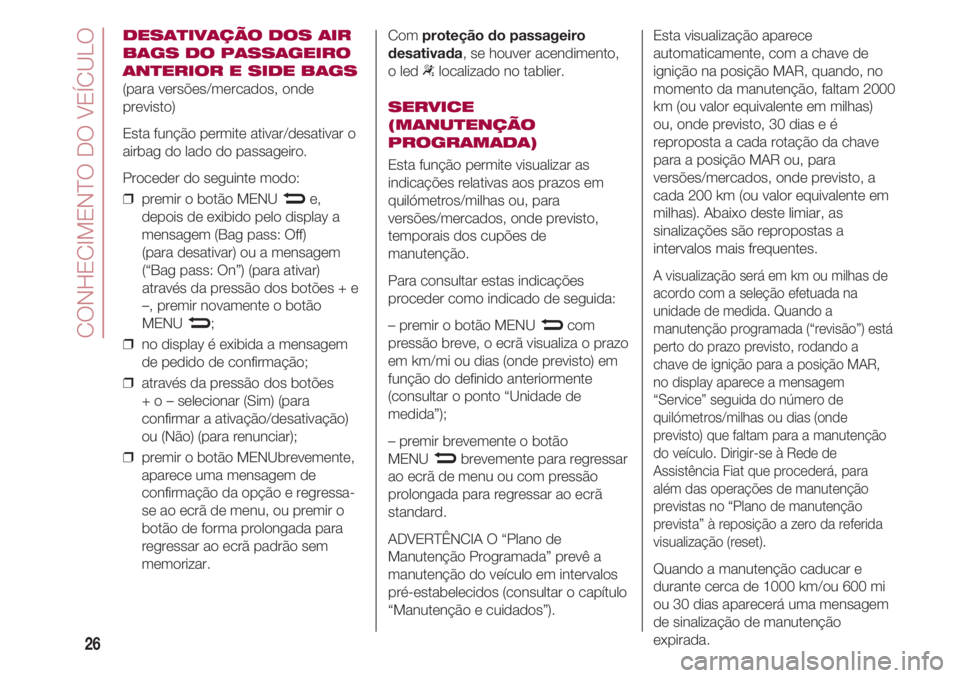

DESATIVAÇÃO DOS AIR
BAGS DO PASSAGEIRO
ANTERIOR E SIDE BAGS
(para versões/mercados, onde
previsto)
Esta função permite ativar/desativar o
airbag do lado do passageiro.
Proceder do seguinte modo:
❒ premir o botão MENU
Ne,
depois de exibido pelo display a
mensagem (Bag pass: Off)
(para desativar) ou a mensagem
(“Bag pass: On”) (para ativar)
através da pressão dos botões + e
–, premir novamente o botão
MENU
N;
❒ no display é exibida a mensagem
de pedido de confirmação;
❒ através da pressão dos botões
+ o – selecionar (Sim) (para
confirmar a ativação/desativação)
ou (Não) (para renunciar);
❒ premir o botão MENUbrevemente,
aparece uma mensagem de
confirmação da opção e regressa-
se ao ecrã de menu, ou premir o
botão de forma prolongada para
regressar ao ecrã padrão sem
memorizar.Com proteção do passageiro
desativada, se houver acendimento,
o led “localizado no tablier.
SERVICE
(MANUTENÇÃO
PROGRAMADA)
Esta função permite visualizar as
indicações relativas aos prazos em
quilómetros/milhas ou, para
versões/mercados, onde previsto,
temporais dos cupões de
manutenção.
Para consultar estas indicações
proceder como indicado de seguida:
– premir o botão MENU
Ncom
pressão breve, o ecrã visualiza o prazo
em km/mi ou dias (onde previsto) em
função do definido anteriormente
(consultar o ponto “Unidade de
medida”);
– premir brevemente o botão
MENU
Nbrevemente para regressar
ao ecrã de menu ou com pressão
prolongada para regressar ao ecrã
standard.
ADVERTÊNCIA O “Plano de
Manutenção Programada” prevê a
manutenção do veículo em intervalos
pré-estabelecidos (consultar o capítulo
“Manutenção e cuidados”).Esta visualização aparece
automaticamente, com a chave de
ignição na posição MAR, quando, no
momento da manutenção, faltam 2000
km (ou valor equivalente em milhas)
ou, onde previsto, 30 dias e é
reproposta a cada rotação da chave
para a posição MAR ou, para
versões/mercados, onde previsto, a
cada 200 km (ou valor equivalente em
milhas). Abaixo deste limiar, as
sinalizações são repropostas a
intervalos mais frequentes.
A visualização será em km ou milhas de
acordo com a seleção efetuada na
unidade de medida. Quando a
manutenção programada (“revisão”) está
perto do prazo previsto, rodando a
chave de ignição para a posição MAR,
no display aparece a mensagem
“Service” seguida do número de
quilómetros/milhas ou dias (onde
previsto) que faltam para a manutenção
do veículo. Dirigir-se à Rede de
Assistência Fiat que procederá, para
além das operações de manutenção
previstas no “Plano de manutenção
prevista” à reposição a zero da referida
visualização (reset).
Quando a manutenção caducar e
durante cerca de 1000 km/ou 600 mi
ou 30 dias aparecerá uma mensagem
de sinalização de manutenção
expirada.
Page 29 of 224
27

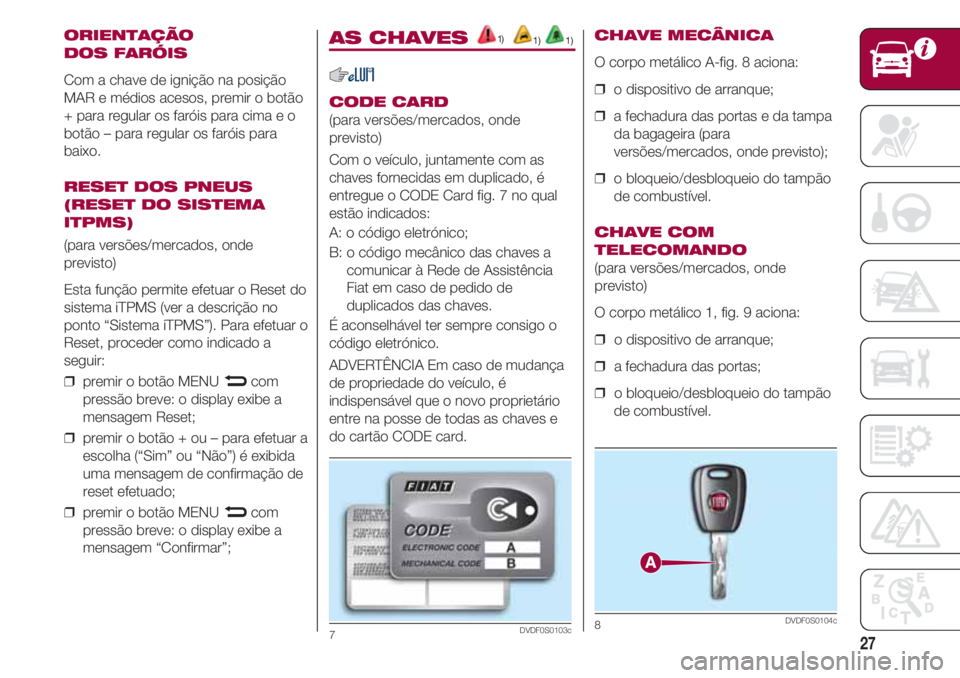

ORIENTAÇÃO
DOS FARÓIS
Com a chave de ignição na posição
MAR e médios acesos, premir o botão
+ para regular os faróis para cima e o
botão – para regular os faróis para
baixo.
RESET DOS PNEUS
(RESET DO SISTEMA
ITPMS)
(para versões/mercados, onde
previsto)
Esta função permite efetuar o Reset do
sistema iTPMS (ver a descrição no
ponto “Sistema iTPMS”). Para efetuar o
Reset, proceder como indicado a
seguir:
❒ premir o botão MENU
Ncom
pressão breve: o display exibe a
mensagem Reset;
❒ premir o botão + ou – para efetuar a
escolha (“Sim” ou “Não”) é exibida
uma mensagem de confirmação de
reset efetuado;
❒ premir o botão MENU
Ncom
pressão breve: o display exibe a
mensagem “Confirmar”;
CHAVE MECÂNICA
O corpo metálico A-fig. 8 aciona:
❒ o dispositivo de arranque;
❒ a fechadura das portas e da tampa
da bagageira (para
versões/mercados, onde previsto);
❒ o bloqueio/desbloqueio do tampão
de combustível.
CHAVE COM
TELECOMANDO
(para versões/mercados, onde
previsto)
O corpo metálico 1, fig. 9 aciona:
❒
o dispositivo de arranque;
❒ a fechadura das portas;
❒ o bloqueio/desbloqueio do tampão
de combustível.
7DVDF0S0103c8DVDF0S0104c
AS CHAVES 1)
1) 1)
CODE CARD
(para versões/mercados, onde
previsto)
Com o veículo, juntamente com as
chaves fornecidas em duplicado, é
entregue o CODE Card fig. 7 no qual
estão indicados:
A: o código eletrónico;
B: o código mecânico das chaves a
comunicar à Rede de Assistência
Fiat em caso de pedido de
duplicados das chaves.
É aconselhável ter sempre consigo o
código eletrónico.
ADVERTÊNCIA Em caso de mudança
de propriedade do veículo, é
indispensável que o novo proprietário
entre na posse de todas as chaves e
do cartão CODE card.
Page 30 of 224
CONHECIMENTO DO VEÍCULO
28

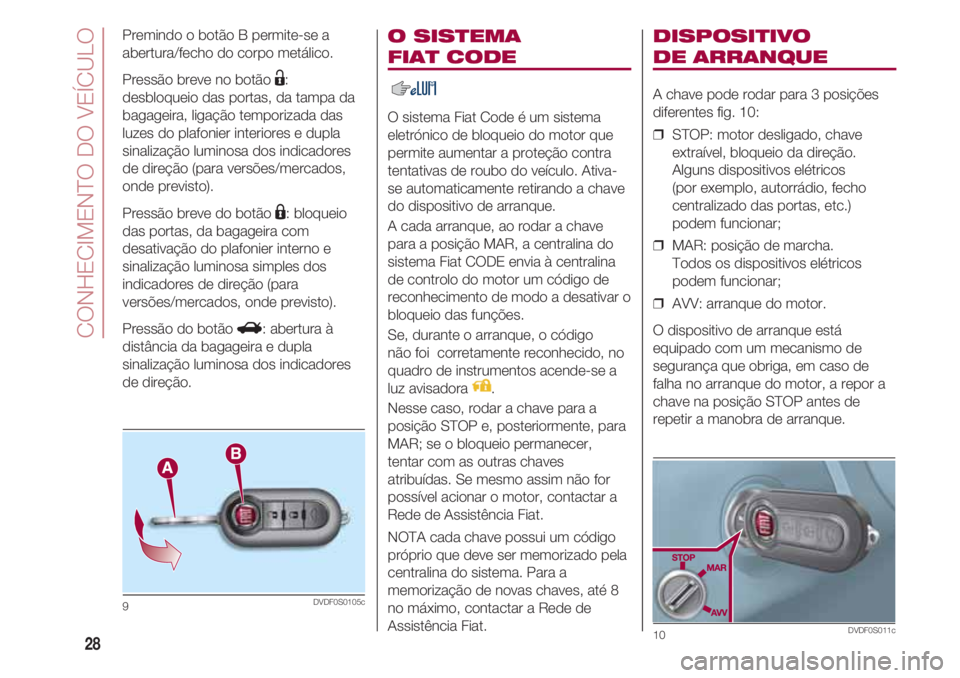

O SISTEMA
FIAT CODE
O sistema Fiat Code é um sistema
eletrónico de bloqueio do motor que
permite aumentar a proteção contra
tentativas de roubo do veículo. Ativa-
se automaticamente retirando a chave
do dispositivo de arranque.
A cada arranque, ao rodar a chave
para a posição MAR, a centralina do
sistema Fiat CODE envia à centralina
de controlo do motor um código de
reconhecimento de modo a desativar o
bloqueio das funções.
Se, durante o arranque, o código
não foi corretamente reconhecido, no
quadro de instrumentos acende-se a
luz avisadora .
Nesse caso, rodar a chave para a
posição STOP e, posteriormente, para
MAR; se o bloqueio permanecer,
tentar com as outras chaves
atribuídas. Se mesmo assim não for
possível acionar o motor, contactar a
Rede de Assistência Fiat.
NOTA cada chave possui um código
próprio que deve ser memorizado pela
centralina do sistema. Para a
memorização de novas chaves, até 8
no máximo, contactar a Rede de
Assistência Fiat.
DISPOSITIVO
DE ARRANQUE
A chave pode rodar para 3 posições
diferentes fig. 10:
❒ STOP: motor desligado, chave
extraível, bloqueio da direção.
Alguns dispositivos elétricos
(por exemplo, autorrádio, fecho
centralizado das portas, etc.)
podem funcionar;
❒ MAR: posição de marcha.
Todos os dispositivos elétricos
podem funcionar;
❒ AVV: arranque do motor.
O dispositivo de arranque está
equipado com um mecanismo de
segurança que obriga, em caso de
falha no arranque do motor, a repor a
chave na posição STOP antes de
repetir a manobra de arranque.
10DVDF0S011c
Premindo o botão B permite-se a
abertura/fecho do corpo metálico.
Pressão breve no botão
Ë:
desbloqueio das portas, da tampa da
bagageira, ligação temporizada das
luzes do plafonier interiores e dupla
sinalização luminosa dos indicadores
de direção (para versões/mercados,
onde previsto).
Pressão breve do botão
Á: bloqueio
das portas, da bagageira com
desativação do plafonier interno e
sinalização luminosa simples dos
indicadores de direção (para
versões/mercados, onde previsto).
Pressão do botão R: abertura à
distância da bagageira e dupla
sinalização luminosa dos indicadores
de direção.
9DVDF0S0105c
