Page 1 of 224
NOTICE D’ENTRETIEN
Page 2 of 224
Cette Notice d'entretien a pour but d'illustrer les modalités d'utilisation opérationnelle de la voiture.
Pour les utilisateurs passionnés souhaitant approfondir leurs connaissances, assouvir leur curiosité et obtenir plus
d'informations détaillées sur les caractéristiques et fonctionnalités de la voiture, Fiat offre la possibilité de consulter
une section dédiée disponible en format électronique.
NOTICE D'ENTRETIEN DE LA VOITURE EN LIGNE
Les sujets traités plus en profondeur tout au long de la Notice d'entretien sont marqués par le symbole suivant .
Connectez-vous au site Internet www.mopar.eu/owner
pour accéder à la zone qui vous est réservée.
La page « Entretien de la voiture » contient toutes les informations concernant votre voiture et le lien pour accéder à eLUM,
où vous pourrez trouver les approfondissements de la Notice d'entretien.
Le site eLUMest gratuit et vous permettra, d'autre part, de consulter facilement la documentation de bord de toutes les autres
voitures du Groupe.
Nous vous souhaitons une bonne lecture et de passer un agréable moment !
Page 3 of 224
Cher Client,
Nous vous félicitons d'avoir choisi une Fiat et vous en remercions.
Nous avons mis au point cette Notice pour que vous puissiez apprécier votre voiture dans les moindres détails.
En poursuivant la lecture, vous trouverez tous les renseignements, informations et d'autres conseils utiles qui vous aideront à
profiter au maximum des qualités de votre véhicule.
Nous vous conseillons de la lire attentivement avant de prendre le volant pour la première fois, afin de vous familiariser avec toutes
les commandes, surtout celles concernant les freins, la direction et la boîte de vitesses ; en même temps, vous pourrez commencer
à comprendre le comportement de la voiture sur les différentes chaussées.
Dans ce document vous trouverez les caractéristiques, particularités et d'autres informations essentielles pour le soin, l'entretien au
cours du temps, la sécurité de conduite et de fonctionnement de votre véhicule.
Après l'avoir consultée, nous vous conseillons de conserver cette Notice à l'intérieur de la voiture, pour en faciliter la consultation et
pour faire en sorte qu'elle reste à bord en cas de vente.
Vous trouverez également dans le Carnet de Garantie en annexe une description des Services Après-vente offerts par Fiat à ses
Clients, le Certificat de Garantie et une description détaillée des termes et conditions pour le maintien de cette dernière.
Nous sommes certains qu'avec ces moyens, il vous sera facile d'entrer en harmonie et d'apprécier votre nouvelle voiture et le
personnel Fiat qui vous assistera.
Nous vous souhaitons une bonne lecture et un bon voyage !
Toutes les versions possibles du véhicule sont décrites dans cette Notice d'entretien.
Les options, les équipements dédiés à des marchés spécifiques ou des versions particulières ne sont pas identifiés
dans le texte : c'est pourquoi vous devez vous reporter directement aux informations correspondant à votre achat
(modèle, motorisation et version). Les éventuels contenus introduits pendant la vie de production du modèle, mais
indépendants de la demande explicite d'options lors de l'achat, seront identifiés par la mention (le cas échéant)
Les données figurant dans cette publication ont pour but de vous guider dans une utilisation correcte de la voiture.
FCA Italy S.p.A. est engagée dans un processus de perfectionnement continu des véhicules produits, et se réserve
donc le droit d'apporter des modifications au modèle décrit pour des raisons d'ordre technique et/ou commercial.
Pour de plus amples informations, contacter le Réseau Après-vente Fiat.
Page 4 of 224
À LIRE ABSOLUMENT
RAVITAILLEMENT DE CARBURANT
Moteurs à essence : Ravitailler la voiture uniquement avec de l’essence sans plomb ayant un indice d’octane (RON) non inférieur
à 95, conforme à la spécification européenne EN228. Ne pas utiliser d’essences contenant du méthanol ou de l’éthanol E85.
L’utilisation de ces mélanges peut non seulement endommager les composants essentiels du système d’alimentation, mais
provoquer aussi des problèmes de démarrage et de maniabilité.
Moteurs Diesel :faire le plein de carburant uniquement avec du gazole pour traction automobile et conforme à la spécification
européenne EN590. L’utilisation d’autres produits ou de mélanges peut endommager le moteur de façon irréparable avec pour
conséquence la déchéance de la garantie pour dommages causés.
Pour de plus amples détails sur l’utilisation du carburant correct, se référer au paragraphe « Ravitaillement du véhicule » au
chapitre « Démarrage et conduite » .
DÉMARRAGE DU MOTEUR
Versions équipées de boîte de vitesses manuelle (moteurs à essence) : s’assurer que le frein de stationnement est
enclenché, placer le levier de vitesses au point mort, appuyer à fond sur la pédale d’embrayage, sans appuyer sur l’accélérateur,
tourner le clé de contact sur AVV et relâcher la clé dès le démarrage du moteur.
Versions équipées de boîte de vitesses manuelle (moteurs Diesel) : s’assurer que le frein à main est bien serré, placer le
levier de vitesses au point mort, appuyer à fond sur la pédale d’embrayage sans appuyer sur l’accélérateur, puis tourner la clé de
contact sur MAR et attendre l’extinction des témoins
m. Tourner la clé de contact sur AVV et la relâcher dès que le moteur
tourne.
Versions dotées de boîte de vitesses automatique :s’assurer que le frein à main est bien serré et que le levier de vitesses est
placé sur P (parking) ou N (point mort), appuyer sur la pédale de frein puis tourner la clé de contact sur AVV.
STATIONNEMENT SUR SOL INFLAMMABLE
Le fonctionnement normal du pot catalytique produit des températures élevées. Par conséquent, ne jamais garer la voiture sur des
matières inflammables telles que de l’herbe, des feuilles mortes, des aiguilles de pin, etc. : danger d’incendie.
RESPECT DE L’ENVIRONNEMENT
La voiture est équipée d’un système permettant un diagnostic permanent des composants liés aux émissions, pour garantir un
meilleur respect de l’environnement.
APPAREILS ÉLECTRIQUES ACCESSOIRES
Si après l’achat de la voiture vous désirez installer des accessoires qui nécessitent de l’alimentation électrique (avec risque de
déchargement graduel de la batterie), adressez-vous au Réseau Après-vente Fiat qui en estimera la consommation électrique
globale et vérifiera si le système de la voiture sera en mesure de soutenir la charge requise.
ENTRETIEN PROGRAMMÉ
Un entretien correct permet de maintenir en l’état les performances de la voiture, ainsi que ses caractéristiques de sécurité, de
respect de l’environnement et d’économie de fonctionnement.
K

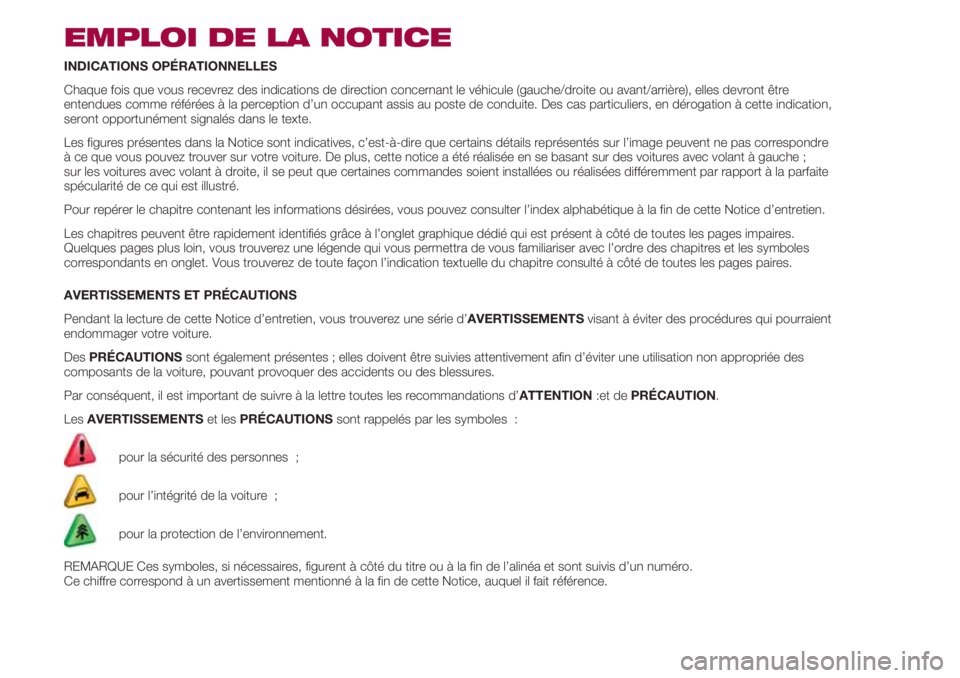

Page 5 of 224
EMPLOI DE LA NOTICE
INDICATIONS OPÉRATIONNELLES
Chaque fois que vous recevrez des indications de direction concernant le véhicule (gauche/droite ou avant/arrière), elles devront être
entendues comme référées à la perception d’un occupant assis au poste de conduite. Des cas particuliers, en dérogation à cette indication,
seront opportunément signalés dans le texte.
Les figures présentes dans la Notice sont indicatives, c’est-à-dire que certains détails représentés sur l’image peuvent ne pas correspondre
à ce que vous pouvez trouver sur votre voiture. De plus, cette notice a été réalisée en se basant sur des voitures avec volant à gauche ;
sur les voitures avec volant à droite, il se peut que certaines commandes soient installées ou réalisées différemment par rapport à la parfaite
spécularité de ce qui est illustré.
Pour repérer le chapitre contenant les informations désirées, vous pouvez consulter l’index alphabétique à la fin de cette Notice d’entretien.
Les chapitres peuvent être rapidement identifiés grâce à l’onglet graphique dédié qui est présent à côté de toutes les pages impaires.
Quelques pages plus loin, vous trouverez une légende qui vous permettra de vous familiariser avec l’ordre des chapitres et les symboles
correspondants en onglet. Vous trouverez de toute façon l’indication textuelle du chapitre consulté à côté de toutes les pages paires.
AVERTISSEMENTS ET PRÉCAUTIONS
Pendant la lecture de cette Notice d’entretien, vous trouverez une série d’AVERTISSEMENTSvisant à éviter des procédures qui pourraient
endommager votre voiture.
Des PRÉCAUTIONSsont également présentes ; elles doivent être suivies attentivement afin d’éviter une utilisation non appropriée des
composants de la voiture, pouvant provoquer des accidents ou des blessures.
Par conséquent, il est important de suivre à la lettre toutes les recommandations d’ATTENTION:et de PRÉCAUTION.
Les AVERTISSEMENTSet les PRÉCAUTIONSsont rappelés par les symboles :
pour la sécurité des personnes ;
pour l’intégrité de la voiture ;
pour la protection de l’environnement.
REMARQUE Ces symboles, si nécessaires, figurent à côté du titre ou à la fin de l’alinéa et sont suivis d’un numéro.
Ce chiffre correspond à un avertissement mentionné à la fin de cette Notice, auquel il fait référence.
Page 6 of 224
EXPLICATION DES SYMBOLES
Certains composants de la voiture présentent des étiquettes colorées, dont les symboles indiquent les mesures à respecter concernant le
composant en question.
Une étiquette récapitulant les symboles est fixée aussi sous le capot moteur.
MODIFICATIONS/ALTÉRATIONS DE LA VOITURE
ATTENTION :Toute modification ou altération de la voiture peut en compromettre gravement la sécurité ainsi que la tenue de route et
provoquer des accidents, entraînant des risques même mortels pour les occupants.

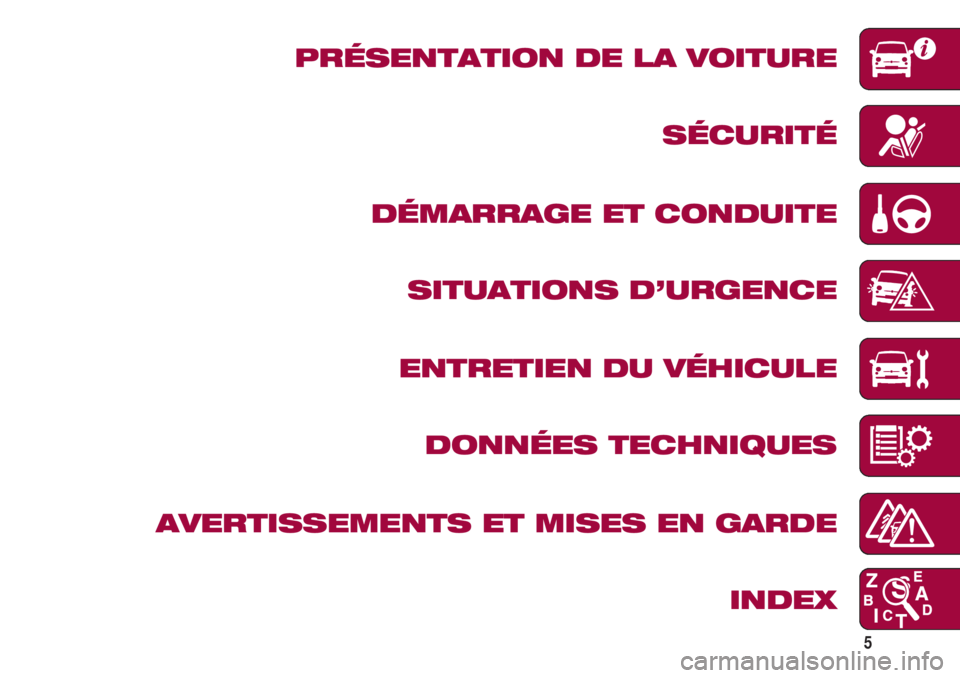

Page 7 of 224
5
PRÉSENTATION DE LA VOITURE
SÉCURITÉ
DÉMARRAGE ET CONDUITE
SITUATIONS D’URGENCE
ENTRETIEN DU VÉHICULE
DONNÉES TECHNIQUES
AVERTISSEMENTS ET MISES EN GARDE
INDEX
Page 8 of 224
Page intentionnellement laissée vide
Page 9 of 224
7

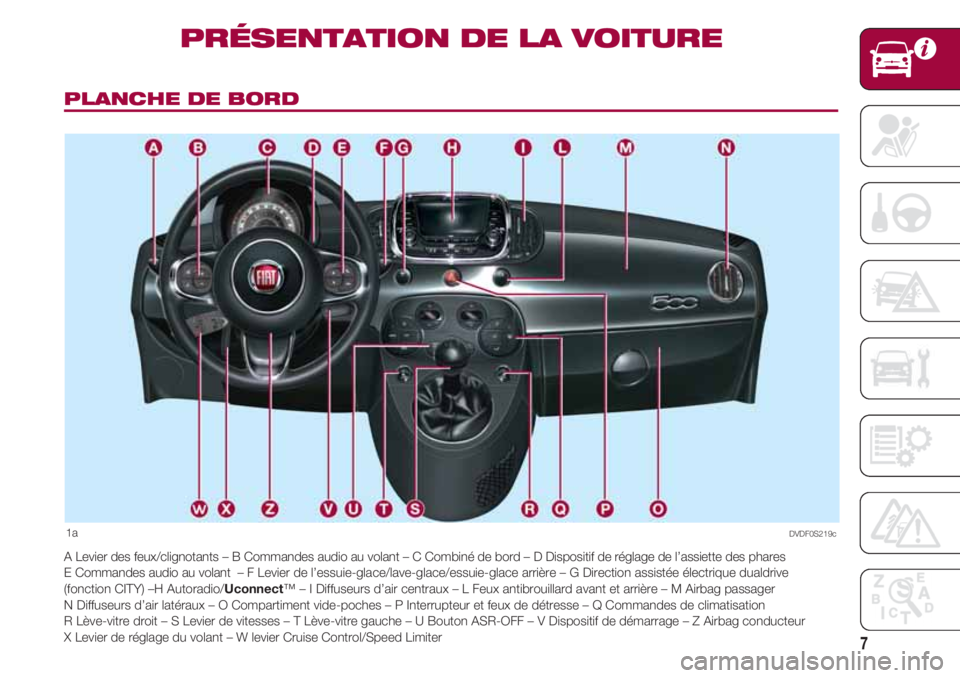

PLANCHE DE BORD
PRÉSENTATION DE LA VOITURE
1a
A Levier des feux/clignotants – B Commandes audio au volant – C Combiné de bord – D Dispositif de réglage de l’assiette des phares
E Commandes audio au volant – F Levier de l’essuie-glace/lave-glace/essuie-glace arrière – G Direction assistée électrique dualdrive
(fonction CITY) –H Autoradio/Uconnect™ – I Diffuseurs d’air centraux – L Feux antibrouillard avant et arrière – M Airbag passager
N Diffuseurs d’air latéraux – O Compartiment vide-poches – P Interrupteur et feux de détresse – Q Commandes de climatisation
R Lève-vitre droit – S Levier de vitesses – T Lève-vitre gauche – U Bouton ASR-OFF – V Dispositif de démarrage – Z Airbag conducteur
X Levier de réglage du volant – W levier Cruise Control/Speed Limiter
DVDF0S219c
Page 10 of 224
PRÉSENTATION DE LA VOITURE
8

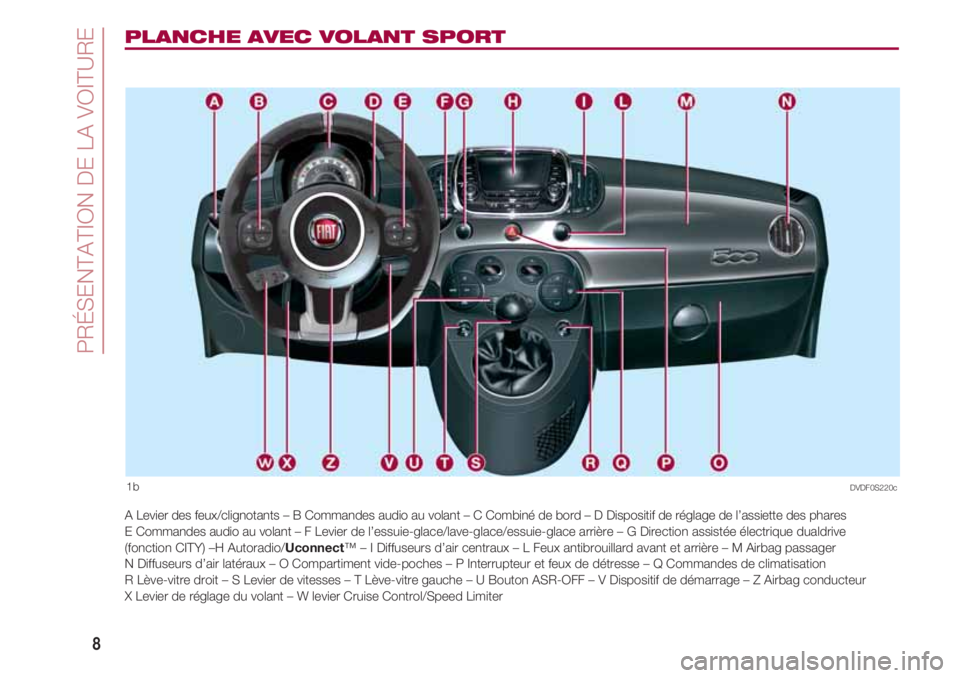

PLANCHE AVEC VOLANT SPORT
1b
A Levier des feux/clignotants – B Commandes audio au volant – C Combiné de bord – D Dispositif de réglage de l’assiette des phares
E Commandes audio au volant – F Levier de l’essuie-glace/lave-glace/essuie-glace arrière – G Direction assistée électrique dualdrive
(fonction CITY) –H Autoradio/Uconnect™ – I Diffuseurs d’air centraux – L Feux antibrouillard avant et arrière – M Airbag passager
N Diffuseurs d’air latéraux – O Compartiment vide-poches – P Interrupteur et feux de détresse – Q Commandes de climatisation
R Lève-vitre droit – S Levier de vitesses – T Lève-vitre gauche – U Bouton ASR-OFF – V Dispositif de démarrage – Z Airbag conducteur
X Levier de réglage du volant – W levier Cruise Control/Speed Limiter
DVDF0S220c
