FIAT 500 2018 Manual de Uso e Manutenção (in Portuguese)

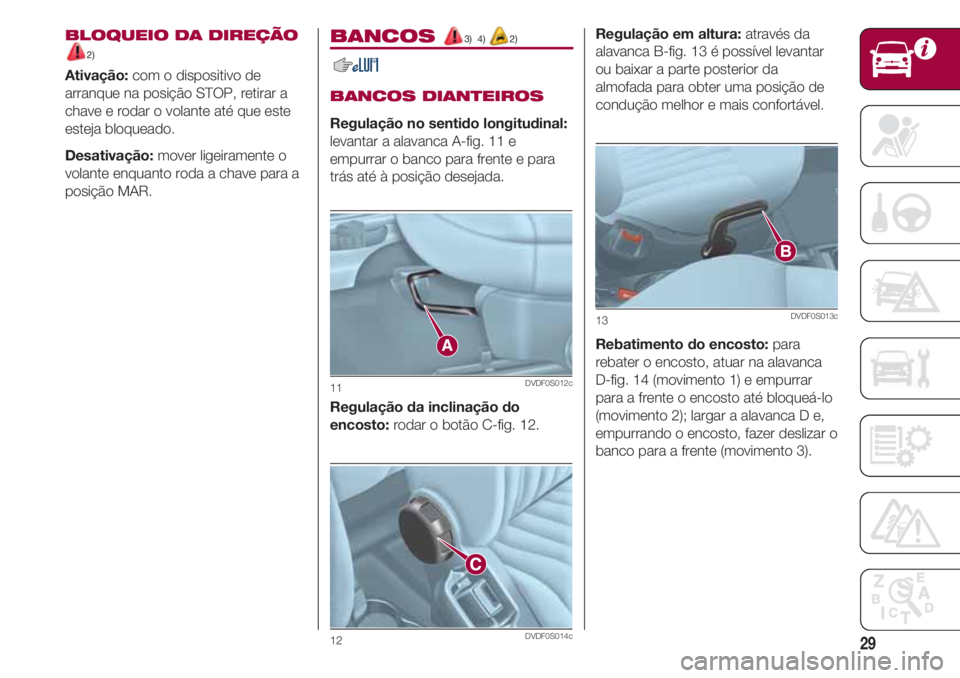

29
BLOQUEIO DA DIREÇÃO
2)
Ativação:com o dispositivo de
arranque na posição STOP, retirar a
chave e rodar o volante até que este
esteja bloqueado.
Desativação:mover ligeiramente o
volante enquanto roda a chave para a
posição MAR.
Regulação em altura: através da
alavanca B-fig. 13 é possível levantar
ou baixar a parte posterior da
almofada para obter uma posição de
condução melhor e mais confortável.
Rebatimento do encosto: para
rebater o encosto, atuar na alavanca
D-fig. 14 (movimento 1) e empurrar
para a frente o encosto até bloqueá-lo
(movimento 2); largar a alavanca D e,
empurrando o encosto, fazer deslizar o
banco para a frente (movimento 3).
13DVDF0S013c
BANCOS 3) 4) 2)
BANCOS DIANTEIROS
Regulação no sentido longitudinal:
levantar a alavanca A-fig. 11 e
empurrar o banco para frente e para
trás até à posição desejada.
Regulação da inclinação do
encosto: rodar o botão C-fig. 12.
11DVDF0S012c
12DVDF0S014c

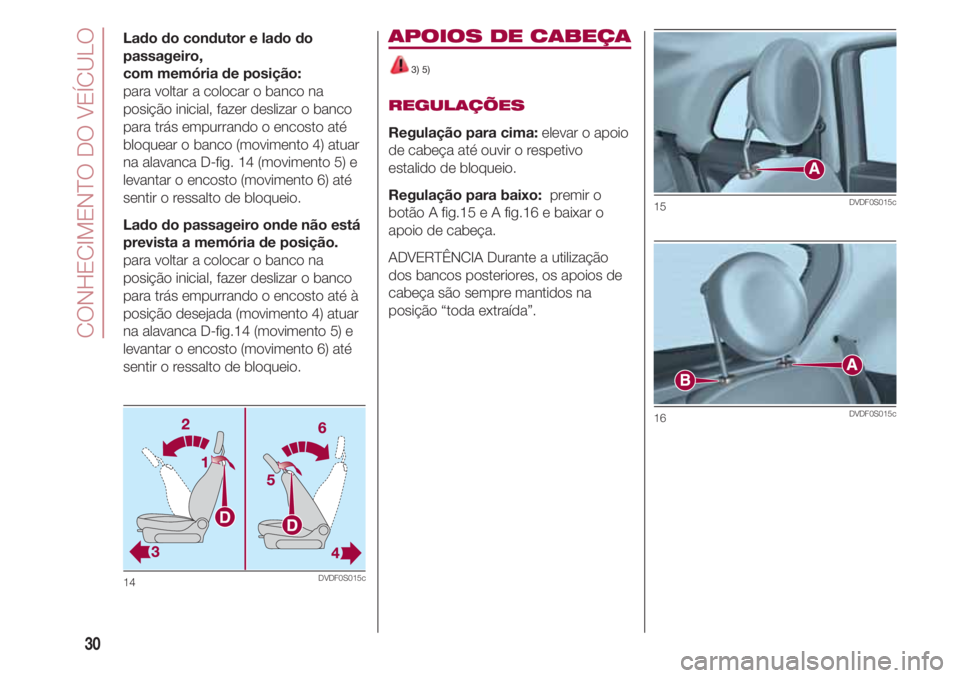

CONHECIMENTO DO VEÍCULO
30
Lado do condutor e lado do
passageiro,
com memória de posição:
para voltar a colocar o banco na
posição inicial, fazer deslizar o banco
para trás empurrando o encosto até
bloquear o banco (movimento 4) atuar
na alavanca D-fig. 14 (movimento 5) e
levantar o encosto (movimento 6) até
sentir o ressalto de bloqueio.
Lado do passageiro onde não está
prevista a memória de posição.
para voltar a colocar o banco na
posição inicial, fazer deslizar o banco
para trás empurrando o encosto até à
posição desejada (movimento 4) atuar
na alavanca D-fig.14 (movimento 5) e
levantar o encosto (movimento 6) até
sentir o ressalto de bloqueio.
14DVDF0S015c
APOIOS DE CABEÇA
3) 5)
REGULAÇÕES
Regulação para cima:elevar o apoio
de cabeça até ouvir o respetivo
estalido de bloqueio.
Regulação para baixo: premir o
botão A fig.15 e A fig.16 e baixar o
apoio de cabeça.
ADVERTÊNCIA Durante a utilização
dos bancos posteriores, os apoios de
cabeça são sempre mantidos na
posição “toda extraída”.
15DVDF0S015c
16DVDF0S015c

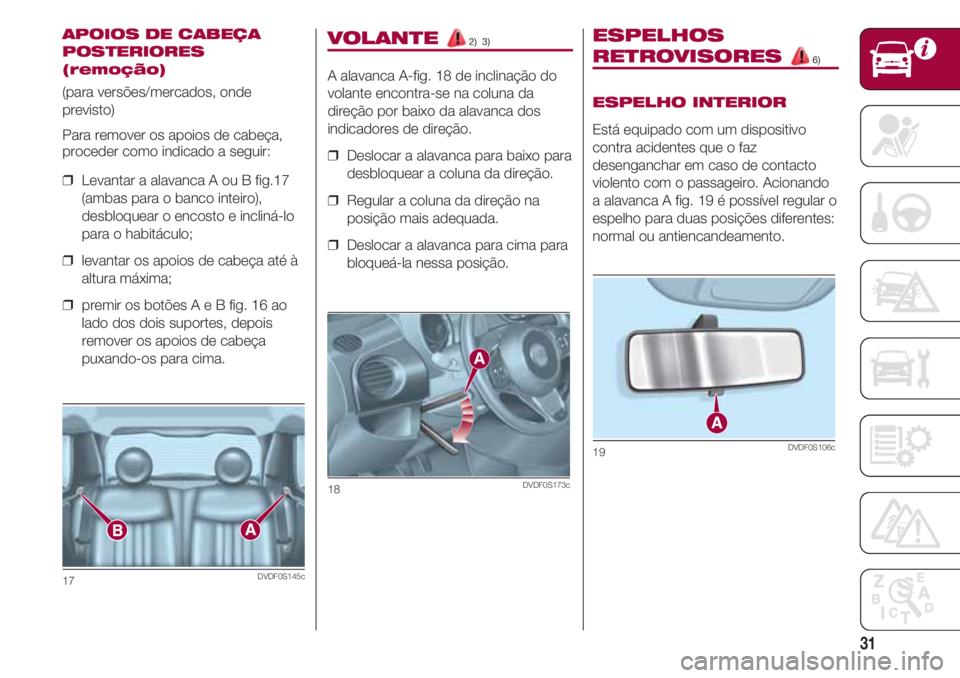

31
VOLANTE 2) 3)
A alavanca A-fig. 18 de inclinação do
volante encontra-se na coluna da
direção por baixo da alavanca dos
indicadores de direção.
❒ Deslocar a alavanca para baixo para
desbloquear a coluna da direção.
❒ Regular a coluna da direção na
posição mais adequada.
❒ Deslocar a alavanca para cima para
bloqueá-la nessa posição.
ESPELHOS
RETROVISORES 6)
ESPELHO INTERIOR
Está equipado com um dispositivo
contra acidentes que o faz
desenganchar em caso de contacto
violento com o passageiro. Acionando
a alavanca A fig. 19 é possível regular o
espelho para duas posições diferentes:
normal ou antiencandeamento.
APOIOS DE CABEÇA
POSTERIORES
(remoção)
(para versões/mercados, onde
previsto)
Para remover os apoios de cabeça,
proceder como indicado a seguir:
❒ Levantar a alavanca A ou B fig.17
(ambas para o banco inteiro),
desbloquear o encosto e incliná-lo
para o habitáculo;
❒ levantar os apoios de cabeça até à
altura máxima;
❒ premir os botões A e B fig. 16 ao
lado dos dois suportes, depois
remover os apoios de cabeça
puxando-os para cima.
17DVDF0S145c
18DVDF0S173c
19DVDF0S106c

CONHECIMENTO DO VEÍCULO

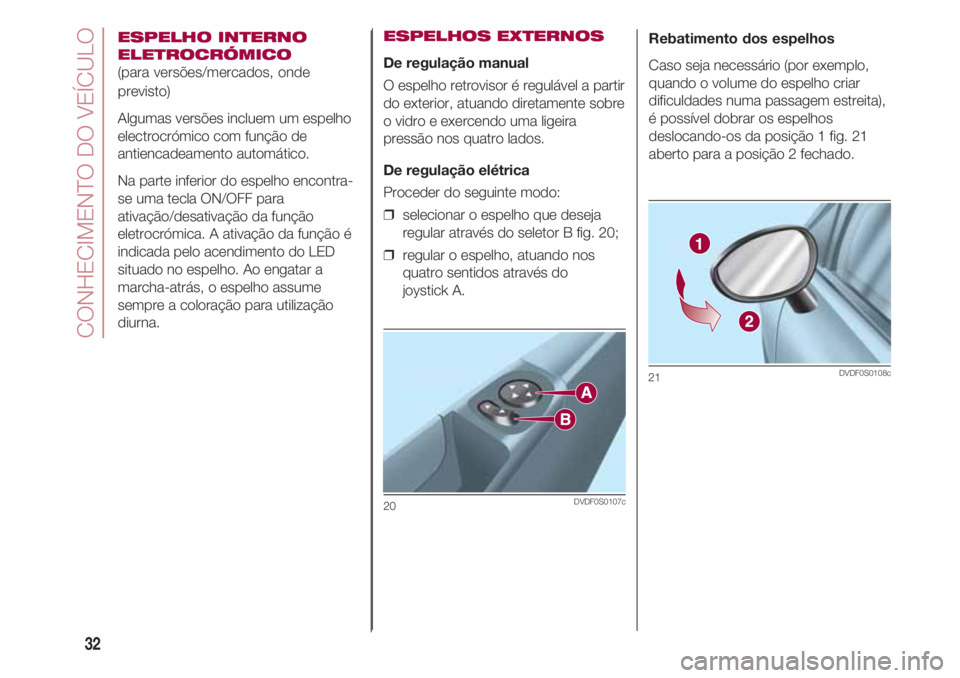

32
ESPELHO INTERNO
ELETROCRÓMICO
(para versões/mercados, onde
previsto)
Algumas versões incluem um espelho
electrocrómico com função de
antiencadeamento automático.
Na parte inferior do espelho encontra-
se uma tecla ON/OFF para
ativação/desativação da função
eletrocrómica. A ativação da função é
indicada pelo acendimento do LED
situado no espelho. Ao engatar a
marcha-atrás, o espelho assume
sempre a coloração para utilização
diurna.Rebatimento dos espelhos
Caso seja necessário (por exemplo,
quando o volume do espelho criar
dificuldades numa passagem estreita),
é possível dobrar os espelhos
deslocando-os da posição 1 fig. 21
aberto para a posição 2 fechado.
ESPELHOS EXTERNOS
De regulação manual
O espelho retrovisor é regulável a partir
do exterior, atuando diretamente sobre
o vidro e exercendo uma ligeira
pressão nos quatro lados.
De regulação elétrica
Proceder do seguinte modo:
❒ selecionar o espelho que deseja

regular através do seletor B fig. 20;
❒ regular o espelho, atuando nos
quatro sentidos através do
joystick A.
20DVDF0S0107c
21DVDF0S0108c

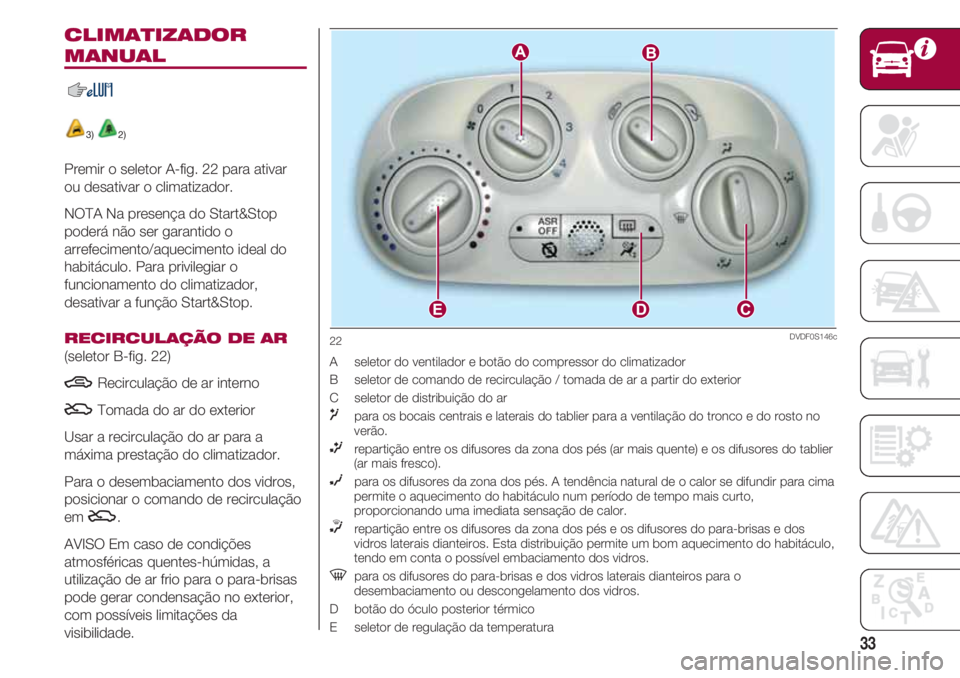

33
CLIMATIZADOR
MANUAL
3) 2)
Premir o seletor A-fig. 22 para ativar
ou desativar o climatizador.
NOTA Na presença do Start&Stop
poderá não ser garantido o
arrefecimento/aquecimento ideal do
habitáculo. Para privilegiar o
funcionamento do climatizador,
desativar a função Start&Stop.
RECIRCULAÇÃO DE AR
(seletor B-fig. 22)
TRecirculação de ar interno
UTomada do ar do exterior

Usar a recirculação do ar para a
máxima prestação do climatizador.
Para o desembaciamento dos vidros,
posicionar o comando de recirculação
em U.
AVISO Em caso de condições
atmosféricas quentes-húmidas, a
utilização de ar frio para o para-brisas
pode gerar condensação no exterior,
com possíveis limitações da
visibilidade. A seletor do ventilador e botão do compressor do climatizador
B seletor de comando de recirculação / tomada de ar a partir do exterior
C seletor de distribuição do ar
μ para os bocais centrais e laterais do tablier para a ventilação do tronco e do rosto no
verão.
∑ repartição entre os difusores da zona dos pés (ar mais quente) e os difusores do tablier
(ar mais fresco).
∂para os difusores da zona dos pés. A tendência natural de o calor se difundir para cima
permite o aquecimento do habitáculo num período de tempo mais curto,
proporcionando uma imediata sensação de calor.
∏repartição entre os difusores da zona dos pés e os difusores do para-brisas e dos
vidros laterais dianteiros. Esta distribuição permite um bom aquecimento do habitáculo,
tendo em conta o possível embaciamento dos vidros.
- para os difusores do para-brisas e dos vidros laterais dianteiros para o
desembaciamento ou descongelamento dos vidros.
D botão do óculo posterior térmico
E seletor de regulação da temperatura
22DVDF0S146c

CONHECIMENTO DO VEÍCULO
34
CLIMATIZADOR
AUTOMÁTICO
(para versões/mercados, onde
previsto)
3) 2)
FUNCIONAMENTO
EM AUTOMÁTICO
Premir o botão AUTO I-fig. 23.
Selecionar a temperatura desejada
premindo os botões B de controlo da
temperatura. O sistema mantém
automaticamente a temperatura
selecionada.
NOTA Para garantir um adequado
conforto climático no habitáculo
sempre que necessário, o climatizador
está em condições de desativar a
função Start&Stop.
RECIRCULAÇÃO DE AR
(botão H-fig. 23)
Usar a recirculação do ar para a
máxima prestação do climatizador.
❒ Led no botão

aceso = recirculação ativada
❒ Led no botão
apagado = recirculação desativada.
Para o desembaciamento dos vidros,
desativar a função.
23
EF
ABC
D
HG
I
DVDF0S147c
A compressor do climatizador
B regulação da temperatura
C regulação da velocidade do ventilador
D distribuição de ar do para-brisas
E distribuição do ar no habitáculo
F óculo posterior térmico
G desativação
H recirculação do ar funcionamento automático
AVISO Em caso de condições atmosféricas quentes-húmidas, a utilização de ar frio para o
para-brisas pode gerar condensação no exterior, com possíveis limitações da visibilidade.

35
Com o seletor na posição AUTO, as
luzes de mínimos e médios são geridas
pelo sensor crepuscular.
LUZES DE MÁXIMOS
❒ Com o aro na posição 2, empurrar
a alavanca para a frente, no sentido
do tablier. No quadro de
instrumentos acende-se a luz
avisadora
1.
❒ Para veículos equipados com a
função AUTO: com o aro na
posição AUTO e as luzes de
médios acesas, empurrar a
alavanca para a frente, no sentido
do tablier.
❒ Apagam-se deslocando a alavanca
na direção do volante.
Sinais de luzes
❒ Obtêm-se puxando a alavanca em
direção ao volante (posição
instável).
LUZES DE
ESTACIONAMENTO
Acendem-se, com o dispositivo de
arranque na posição STOP ou a chave
extraída, colocando o aro da alavanca
esquerda primeiro na posição (ou na
posição AUTO no caso do veículo
possuir sensor crepuscular) e
posteriormente na posição
2.No quadro de instrumentos ilumina-se
a luz avisadora
3. Repetir a mesma
operação para as apagar.
INDICADORES DE
DIREÇÃO
Colocar a alavanca na posição
(estável):
❒ para cima a: ativação do indicador
de direção direito;
❒ para baixo b: ativação do indicador
de direção esquerdo.
FUNÇÃO DE MUDANÇA
DE FAIXA
❒ Deslocar a alavanca para cima ou
para baixo (posição instável) por
menos de meio segundo e o
indicador de direção será ativado
por 3 intermitências para indicar
uma mudança de faixa, desligando-
se automaticamente logo a seguir.

FOLLOW ME HOME
Esta função permite, pelo período de
tempo programado, a iluminação do
espaço à frente do veículo.
LUZES EXTERIORES
LUZES DIURNAS 7)
❒ Para veículos não equipados com a
função AUTO: com a chave na
posição MAR e o aro na posição
,
acendem-se automaticamente as
luzes diurnas.
❒ Para veículos equipados com a
função AUTO: o acendimento das
luzes diurnas é gerida
automaticamente pelo sensor
crepuscular com o aro em AUTO.
LUZES DE MÉDIOS/
LUZES DE PRESENÇA
❒ Com a chave na posição MAR,
rodar o seletor para 2.
No quadro de instrumentos
ilumina-se a luz avisadora
3.
Com as luzes de médios ligadas,
apagam-se as luzes diurnas.
24
1
2
DVDF0S008c

CONHECIMENTO DO VEÍCULO
36
Ativação
O dispositivo “Follow Me Home” ativa-
se puxando a alavanca fig. 25 para o
volante, para além do ressalto de fim
de curso. É possível ativar a
funcionalidade dentro de 2 minutos
após a desativação do motor. Esta
função permite acender as luzes de
presença e os médios. É possível
definir o tempo de acendimento dos
faróis puxando a alavanca esquerda
para o volante (posição instável) uma
ou várias vezes. Neste caso, é possível
escolher entre 0, 30, 60, 90 até um
máximo de 210 segundos. A cada
acionamento da alavanca corresponde
o acendimento da luz avisadora
3
no quadro de instrumentos. Por seu
lado, no display é visualizada uma
mensagem e a duração programada
para a função.

A luz avisadora
3acende-se com o
primeiro acionamento da alavanca e
permanece acesa até à desativação
automática da função.
Desativação
A função é desativada voltando a
acender os faróis, as luzes de
presença ou puxando a alavanca
esquerda para o volante (posição
instável) durante mais de 2 segundos
ou deslocando o dispositivo de
arranque para a posição MAR.
FUNÇÃO AUTO
(Sensor crepuscular)
(para versões/mercados, onde
previsto)
É um sensor com LED infravermelhos,
ligado ao sensor de chuva e situado no
para-brisas (fig. 25), capaz de detetar as
variações da intensidade luminosa
exterior ao veículo, com base na
sensibilidade da luz definida através do
Menu do display ou do sistema
Uconnect™ 5” ou 7” HD (onde previsto).
Quanto maior for a sensibilidade, menor
é a quantidade de luz externa necessária
para comandar a ligação automática das
luzes externas.
25DVDF0S0215c
Ativação da função
Rodar o aro A da alavanca esquerda
Fig. 26 para a posição AUTO.
AVISO A função só é ativável com o
dispositivo de arranque na posição
MAR.
Desativação da função
Para desativar a função, rodar o aro
A da alavanca esquerda para a
posição 2.
26DVDF0S0216c

37
LIMPEZA DOS
VIDROS
LIMPA PARA-BRISAS
ANTERIORES
- fig. 27
40) 4)
A alavanca pode assumir cinco
posições diferentes (4 níveis de
velocidade ):
A – limpa para-brisas parado
B – funcionamento intermitente
C – funcionamento contínuo lento
D – funcionamento contínuo rápido
E – funcionamento rápido temporário
(posição instável).
LIMPA PARA-BRISAS
DIANTEIRO COM
LIMPEZA AUTOMÁTICA
A alavanca pode assumir quatro
posições diferentes (fig. 28):
A - limpa para-brisas parado (0)
B - limpeza automática (AUTO)
C - funcionamento contínuo lento (LO)
C - funcionamento contínuo rápido (HI)

E - funcionamento rápido temporário
(posição instável).
Em caso de passagem direta da
posição B para a posição E, ao soltar
a alavanca, esta volta para a
posição A.
28DVDF0S0221c
Função “Lavagem inteligente”
Ao puxar a alavanca para o volante
(posição instável) aciona-se o lava
para-brisas. Mantendo puxada a
alavanca, é possível ativar com um só
movimento o jato do lava para-brisas;
este ativa-se automaticamente ao
manter puxada a alavanca durante
mais de meio segundo.
O funcionamento do limpa para-brisas
termina algumas batidas depois de se
soltar a alavanca; uma posterior
“batida de limpeza”, à distância de
alguns segundos, completa a
operação de limpeza.
LIMPA-ÓCULO
POSTERIOR
41) 4)
❒ Rodando o aro A fig. 29 da posição
O para a posição (símbolo do
limpa-óculo traseiro) aciona-se o
limpa-óculo traseiro da seguinte
forma:
❒ no modo intermitente quando o
limpa para-brisas não está em
funcionamento;
❒ no modo síncrono (com metade da
frequência do limpa para-brisas)
quando o limpa para-brisas está em
funcionamento;
27
E
A
B
C
D
DVDF0S009c

CONHECIMENTO DO VEÍCULO
38
❒ no modo contínuo com marcha-
atrás engatada e comando ativo.
Com o limpa para-brisas em
funcionamento e a marcha-atrás
engatada obtém-se igualmente a
ativação do limpa-óculo posterior no
modo contínuo.
Função “Lavagem inteligente”
❒ Empurrar a alavanca para o tablier e
mantê-la em posição para acionar o
jato do lava-óculo-posterior.
SENSOR DE CHUVA
(para versões/mercados, onde
previsto)
4)
O sensor será ativado quando o
dispositivo de arranque estiver na
posição MAR e será desativado na
posição STOP.
29DVDF0S0217c
É um dispositivo que se encontra atrás
do espelho retrovisor interno fig. 30,
em contacto com o para-brisas e
consegue medir a quantidade de
chuva e, consequentemente, gerir o
modo de limpeza automática do para-
brisas em função da água presente no
vidro.
AVISO Manter o vidro limpo na zona
do sensor.
LIMPEZA AUTOMÁTICA
(para versões/mercados, onde
previsto)
Ativação
A limpeza automática pode ser
escolhida pelo utilizador deslocando a
alavanca no volante fig. 28 para a
posição AUTO (B). A ativação da
limpeza automática será assinalada ao
utilizador através de uma passagem.
30DVDF0S0215c
Regulação da sensibilidade
Através do menu do display ou no
sistema UconnectTM 5” ou 7” é
possível regular a sensibilidade do
sensor de chuva.
Inibição
Se se deslocar o dispositivo de
arranque para a posição STOP,
deixando a alavanca direita no volante
na posição AUTO (B) no arranque
seguinte (dispositivo de arranque na
posição MAR) não é efetuado nenhum
ciclo de limpeza para evitar danos no
sistema em caso de lavagem à mão
do para-brisas ou de depósitos de
gelo.
Para ativar novamente o modo de
limpeza automático:
❒ Posicionar a alavanca direita no
volante numa posição diferente de
AUTO e depois novamente na
posição AUTO;
❒ ultrapassar a velocidade de 5 km/h
com o sensor que deteta a
presença de chuva.
Desativação
O utilizador pode selecionar a limpeza
automática deslocando a alavanca
direita no volante para uma posição
diferente de AUTO.
