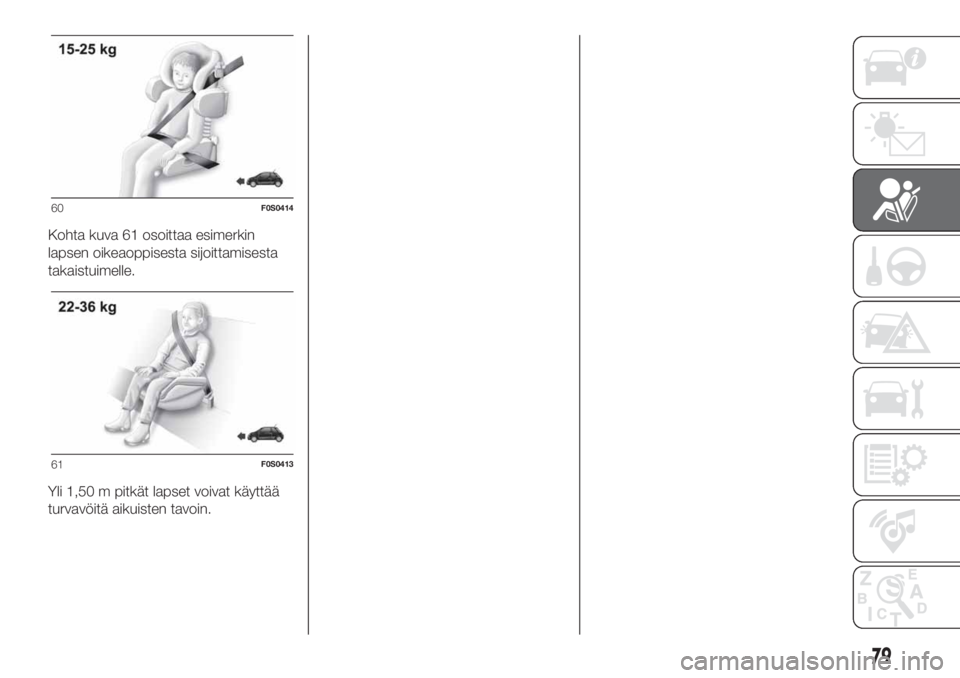

Kohta kuva 61 osoittaa esimerkin
lapsen oikeaoppisesta sijoittamisesta
takaistuimelle.
Yli 1,50 m pitkät lapset voivat käyttää
turvavöitä aikuisten tavoin.
60F0S0414
61F0S0413
79

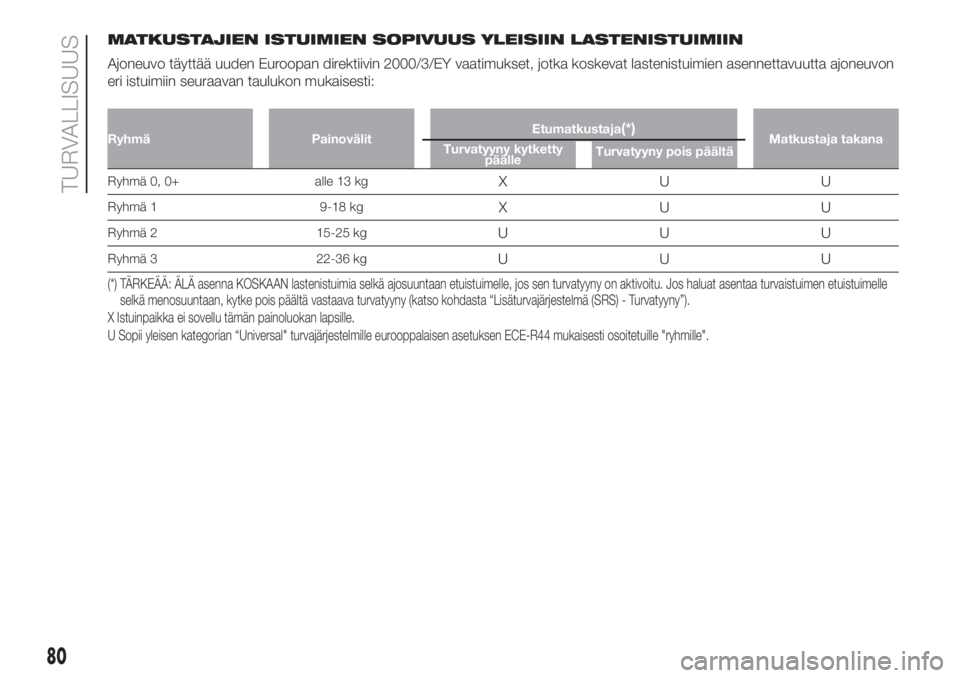

MATKUSTAJIEN ISTUIMIEN SOPIVUUS YLEISIIN LASTENISTUIMIIN
Ajoneuvo täyttää uuden Euroopan direktiivin 2000/3/EY vaatimukset, jotka koskevat lastenistuimien asennettavuutta ajoneuvon
eri istuimiin seuraavan taulukon mukaisesti:
Ryhmä PainovälitEtumatkustaja(*)Matkustaja takana
Turvatyyny kytketty
päälleTurvatyyny pois päältä
Ryhmä 0, 0+ alle 13 kgXUU
Ryhmä 1 9-18 kgXUU
Ryhmä 2 15-25 kgUUU
Ryhmä 3 22-36 kgUUU
(*) TÄRKEÄÄ: ÄLÄ asenna KOSKAAN lastenistuimia selkä ajosuuntaan etuistuimelle, jos sen turvatyyny on aktivoitu. Jos haluat asentaa turvaistuimen etuistuimelle
selkä menosuuntaan, kytke pois päältä vastaava turvatyyny (katso kohdasta “Lisäturvajärjestelmä (SRS) - Turvatyyny”).
X Istuinpaikka ei sovellu tämän painoluokan lapsille.
U Sopii yleisen kategorian “Universal" turvajärjestelmille eurooppalaisen asetuksen ECE-R44 mukaisesti osoitetuille "ryhmille".
80
TURVALLISUUS

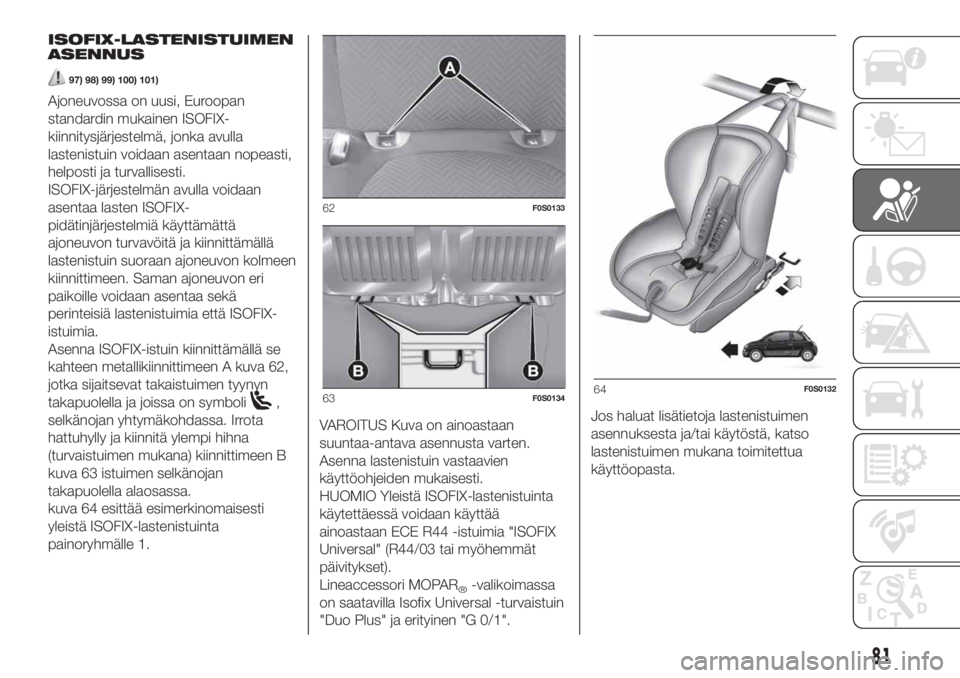

ISOFIX-LASTENISTUIMEN
ASENNUS
97) 98) 99) 100) 101)
Ajoneuvossa on uusi, Euroopan
standardin mukainen ISOFIX-
kiinnitysjärjestelmä, jonka avulla
lastenistuin voidaan asentaan nopeasti,
helposti ja turvallisesti.
ISOFIX-järjestelmän avulla voidaan
asentaa lasten ISOFIX-
pidätinjärjestelmiä käyttämättä
ajoneuvon turvavöitä ja kiinnittämällä
lastenistuin suoraan ajoneuvon kolmeen
kiinnittimeen. Saman ajoneuvon eri
paikoille voidaan asentaa sekä
perinteisiä lastenistuimia että ISOFIX-
istuimia.
Asenna ISOFIX-istuin kiinnittämällä se
kahteen metallikiinnittimeen A kuva 62,
jotka sijaitsevat takaistuimen tyynyn
takapuolella ja joissa on symboli
,
selkänojan yhtymäkohdassa. Irrota
hattuhylly ja kiinnitä ylempi hihna
(turvaistuimen mukana) kiinnittimeen B
kuva 63 istuimen selkänojan
takapuolella alaosassa.
kuva 64 esittää esimerkinomaisesti
yleistä ISOFIX-lastenistuinta
painoryhmälle 1.VAROITUS Kuva on ainoastaan
suuntaa-antava asennusta varten.
Asenna lastenistuin vastaavien
käyttöohjeiden mukaisesti.
HUOMIO Yleistä ISOFIX-lastenistuinta
käytettäessä voidaan käyttää
ainoastaan ECE R44 -istuimia "ISOFIX
Universal" (R44/03 tai myöhemmät
päivitykset).
Lineaccessori MOPAR
®-valikoimassa
on saatavilla Isofix Universal -turvaistuin
"Duo Plus" ja erityinen "G 0/1".Jos haluat lisätietoja lastenistuimen
asennuksesta ja/tai käytöstä, katso
lastenistuimen mukana toimitettua
käyttöopasta.
62F0S0133
63F0S013464F0S0132
81

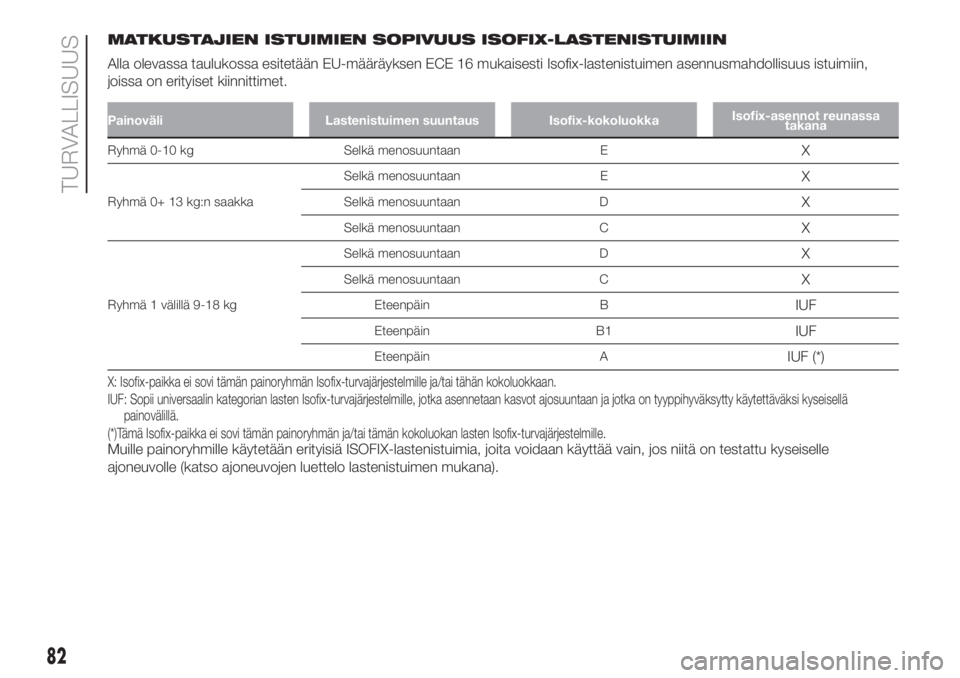

MATKUSTAJIEN ISTUIMIEN SOPIVUUS ISOFIX-LASTENISTUIMIIN
Alla olevassa taulukossa esitetään EU-määräyksen ECE 16 mukaisesti Isofix-lastenistuimen asennusmahdollisuus istuimiin,
joissa on erityiset kiinnittimet.
Painoväli Lastenistuimen suuntaus Isofix-kokoluokkaIsofix-asennot reunassa
takana
Ryhmä 0-10 kg Selkä menosuuntaan EX
Ryhmä 0+ 13 kg:n saakkaSelkä menosuuntaan E
X
Selkä menosuuntaan DX
Selkä menosuuntaan CX
Ryhmä 1 välillä 9-18 kgSelkä menosuuntaan D
X
Selkä menosuuntaan CX
Eteenpäin BIUF
Eteenpäin B1IUF
Eteenpäin AIUF (*)
X: Isofix-paikka ei sovi tämän painoryhmän Isofix-turvajärjestelmille ja/tai tähän kokoluokkaan.
IUF: Sopii universaalin kategorian lasten Isofix-turvajärjestelmille, jotka asennetaan kasvot ajosuuntaan ja jotka on tyyppihyväksytty käytettäväksi kyseisellä
painovälillä.
(*)Tämä Isofix-paikka ei sovi tämän painoryhmän ja/tai tämän kokoluokan lasten Isofix-turvajärjestelmille.
Muille painoryhmille käytetään erityisiä ISOFIX-lastenistuimia, joita voidaan käyttää vain, jos niitä on testattu kyseiselle
ajoneuvolle (katso ajoneuvojen luettelo lastenistuimen mukana).
82
TURVALLISUUS

MATKUSTAJIEN
ISTUIMIEN SOPIVUUS
i-SIZE-LASTENISTUIMIIN
(tietyissä versioissa/markkina-alueilla)
Nämä lastenistuimet, jotka on
valmistettu ja hyväksytty säädöksen
i-Size (ECE R129) mukaisesti, takaavat
autossa kuljetettavien lasten paremman
turvallisuuden:
15 ikäkuukauteen saakka lapsi on
kuljetettava selkä menosuuntaan päin
lastenistuin suojaa paremmin
sivutörmäyksissä
ISOFIX-kiinnittimien käyttösuositus
lastenistuimen asennusvirheiden
välttämiseksi
laajempi lastenistuimen valinnanvara,
ei enää painon vaan lapsen pituuden
mukaan
ajoneuvon istuinten ja lastenistuinten
parempi yhteensopivuus: i-Size-
lastenistuimet ovat kuin "Super ISOFIX"
-istuimia, sillä ne voidaan asentaa
täydellisesti hyväksytyille i-Size-paikoille
sekä hyväksytyille ISOFIX-paikoille
(ECE R44).
HUOMAUTUS: tarkista seuraavalla
sivulla olevasta taulukosta, onko
ajoneuvo hyväksytty i-Size-
turvaistuinten asennukseen.
65F0S0649
83

Seuraavassa taulukossa on lueteltu i-Size-lastenistuinten asennusmahdollisuudet Euroopan lainsäädännön ECE 129
mukaisesti.
i-Size-PAIKAT AJONEUVOSSA
Laite EtumatkustajaOikeanpuoleinen
takamatkustajaVasemmanpuoleinen
takamatkustaja
i-Size-lastenistuimetISO/R2X i-U(*) X
ISO/F2X i-U(*) X
X Istuinpaikka ei sovellu yleisille i-Size-lastenistuimille.
i-U(*) Asennus mahdollista ainoastaan liikuttamalla eteenpäin vastaavaa etuistuinta. Tässä kokoonpanossa kyseisellä istuimella ei saa olla matkustajaa.
84
TURVALLISUUS

FIATIN AJONEUVOLLEEN SUOSITTELEMAT LASTENISTUIMET
MOPAR
®Lineaccessori sisältää täydellisen valikoiman lastenistuimia, jotka voidaan kiinnittää kolmepisteturvavöillä tai
ISOFIX-kiinnittimillä.
VAROITUS FCA suosittelee asentamaan lastenistuimen mukana tulevien käyttöohjeiden mukaisesti.
Painoväli Lastenistuin Lastenistuimen tyyppi Lastenistuimen asennus
Ryhmä 0+:
syntymästä 13 kg:n
saakka
välillä 40 – 80 cm
BeSafe iZi Go Modular
Fiatin tilausnumero: 71808564
Yleinen/i-Size-lastenistuin.
Lastenistuin asennetaan selkä
ajosuuntaan päin käyttämällä
ainoastaan ajoneuvon turvavöitä tai
i-Size-alustalla (hankittava erikseen) ja
ajoneuvon ISOFIX-kiinnittimillä.
Asennettava reunapaikoille takana. ++
BeSafe iZi Modular i-Size
Base
Fiatin tilausnumero: 71808566
85

Painoväli Lastenistuin Lastenistuimen tyyppi Lastenistuimen asennus
Ryhmä 0+/1:
välillä9–18kg
välillä 67 – 105 cm
BeSafe iZi Modular iSize
Fiatin tilausnumero: 71808565
Tyyppihyväksytty i-Size-lastenistuin.
Se on asennettava ajoneuvoon
yhdessä jalustan iZi Modular i-Size
Base kanssa (ostettava erikseen).
Se voidaan asentaa sekä
ajosuuntaan että vastasuuntaan
(katso istuimen oppaasta). ++
BeSafe iZi Modular i-Size
Base
Fiatin tilausnumero: 71808566
Ryhmä 2:
välillä 15 – 25 kg
välillä 95 – 135 cm
Britax Römer KidFix XP
(tietyissä versioissa/markkina-
alueilla)
Fiatin tilausnumero: 71807984Voidaan asentaa ainoastaan kasvot
menosuuntaan käyttämällä
kolmipisteturvavyötä ja mahdollisesti
ajoneuvon ISOFIX-kiinnittimiä.Fiat
suosittelee asentamaan sen
käyttäen ajoneuvon ISOFIX-
kiinnittimiä.
Asennettava reunapaikoille takana.
86
TURVALLISUUS

Painoväli Lastenistuin Lastenistuimen tyyppi Lastenistuimen asennus
Ryhmä 3:
välillä 22 – 36 kg
välillä 136 – 150 cm
Britax Römer KidFix XP
(tietyissä versioissa/markkina-
alueilla)
Fiatin tilausnumero: 71807984Voidaan asentaa ainoastaan kasvot
menosuuntaan käyttämällä
kolmipisteturvavyötä ja mahdollisesti
ajoneuvon ISOFIX-kiinnittimiä.Fiat
suosittelee asentamaan sen
käyttäen ajoneuvon ISOFIX-
kiinnittimiä.
Asennettava reunapaikoille takana.
Safety 1st Manga
E13 045072Se asennetaan ainoastaan kasvot
menosuuntaan, kolmipisteistä
turvavyötä käyttäen.
87

Pääasialliset varoitukset lasten
turvallista kuljettamista varten:
Lastenistuimet on asennettava
takaistuimelle, sillä se on turvallisin
sijainti mahdollisen törmäyksen
yhteydessä.
Pidä lastenistuin selkä ajosuuntaan
päin mahdollisimman pitkään,
mielellään 3-4 ikävuoteen saakka.
Jos matkustajan puoleinen
etuturvatyyny kytketään pois, tarkista
aina, että pois kytkennän osoittava
merkkivalo palaa kiinteästi.
Noudata ehdottomasti
lastenistuimen mukana tulevia ohjeita.
Säilytä ohjeet ajoneuvossa muiden
asiakirjojen ja näiden ohjeiden kanssa
yhdessä. Älä käytä käytettyjä
lastenistuimia, joissa ei ole
käyttöohjeita.
Kukin turvajärjestelmä on tarkoitettu
vain yhdelle henkilölle; älä kuljeta niissä
koskaan kahta lasta samanaikaisesti.
Tarkista aina, että turvavyöt eivät ole
lapsen kaulaa vasten.
Tarkista aina turvavöiden hyvä
kiinnittyminen vetämällä vyöstä.
Älä anna lapsen liikkua poikkeaviin
asentoihin tai irrottaa turvavöitä ajon
aikana.
Älä anna lapsen laittaa turvavyön
poikittaishihnaa käsivarren alle tai selän
taakse.
Älä koskaan kuljeta lapsia sylissä, ei
edes vastasyntyneitä lapsia. Kukaan
ei pysty pidättelemään lasta
mahdollisen törmäyksen yhteydessä.
Jos ajoneuvo on ollut osallisena
onnettomuudessa, vaihda lastenistuin
uuteen. Lisäksi, asennetun
lastenistuimen tyypin mukaan, on
huolehdittava Isofix-kiinnikkeiden tai
turvavyön vaihtamisesta siihen
istuimeen, johon lastenistuin oli
kiinnitetty.
Tarvittaessa takaistuimen päätuki
voidaan irrottaa lastenistuimen
asennuksen helpottamiseksi. Päätuen
on oltava aina ajoneuvossa ja se on
asennettava, jos istuinta käyttää
aikuinen tai selkänojattomassa
lastenistuimessa istuva lapsi.
VAROITUS
89)VAKAVA VAARA Kun matkustajan
puoleinen etuturvatyyny on aktivoitu, älä
aseta etuistuimelle lastenistuimia, jotka
asennetaan ajosuuntaa vastakkaiseen
suuntaan. Turvatyynyn laukeaminen
mahdollisen törmäyksen yhteydessä voi
aiheuttaa lapselle kuolemanvaarallisia
vammoja törmäyksen voimakkuudesta
riippumatta. Siten lapset on suositeltavaa
kuljettaa aina takaistuimilla kukin omassa
turvaistuimessa istuen, koska tämä on
turvallisin tapa mahdollisen törmäyksen
yhteydessä.90)Ilmoitus turvatyynyn pois kytkemisestä
asennettaessa lastenistuin selkä
ajosuuntaan päin on osoitettu
häikäisysuojaan kiinnitetyssä tarrassa.
Noudata aina matkustajan puoleisen
aurinkosuojan tarrassa olevia ohjeita (katso
kyseinen kuvaus kohdasta
"Lisäturvajärjestelmä (SRS) - Turvatyyny").
91)Jos lapsi on kuljetettava etuistuimessa
lastenistuin selkä ajosuuntaan asennettuna,
matkustajan puoleinen etu- ja
sivuturvatyyny (Side bag) on kytkettävä
pois näytön päävalikon kautta. Tarkista
deaktivointi merkkivalon
syttymisestä
kojetaulun keskellä. Lisäksi matkustajan
puoleinen istuin on säädettävä
mahdollisimman taakse, jotta lastenistuin ei
koskisi kojelautaan.
92)Älä liikuta etu- tai takaistuinta lasten
istuessa istuimella tai lastenistuimessaan.
93)Isofix-kiinnittimillä varustetut
lastenistuimet voidaan kiinnittää kiinteästi
istuimeen käyttämättä ajoneuvon
turvavöitä. Tämän tyyppisille lastenistuimille
katso kuvausta kappaleessa "Isofix-
lastenistuimen asennus" tässä luvussa.
94)Lastenistuimen väärä asennus voi
vaarantaa suojausjärjestelmän toiminnan.
Onnettomuuden sattuessa lastenistuin
voi tällöin löystyä ja lapsi saattaa saada
hengenvaarallisia vammoja. Noudata
huolellisesti valmistajan antamia ohjeita
vastasyntyneen tai lapsen turvajärjestelmän
asennuksessa.
