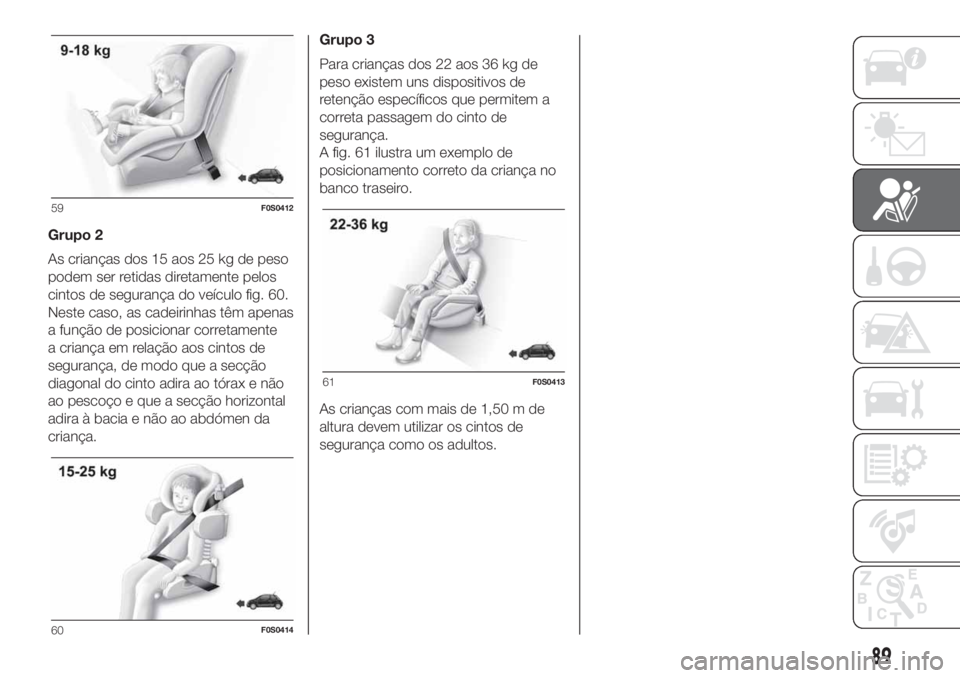

Grupo 2
As crianças dos 15 aos 25 kg de peso
podem ser retidas diretamente pelos
cintos de segurança do veículo fig. 60.
Neste caso, as cadeirinhas têm apenas
a função de posicionar corretamente
a criança em relação aos cintos de
segurança, de modo que a secção
diagonal do cinto adira ao tórax e não
ao pescoço e que a secção horizontal
adira à bacia e não ao abdómen da
criança.Grupo 3
Para crianças dos 22 aos 36 kg de
peso existem uns dispositivos de
retenção específicos que permitem a
correta passagem do cinto de
segurança.
A fig. 61 ilustra um exemplo de
posicionamento correto da criança no
banco traseiro.
As crianças com mais de 1,50 m de
altura devem utilizar os cintos de
segurança como os adultos.
59F0S0412
60F0S0414
61F0S0413
89

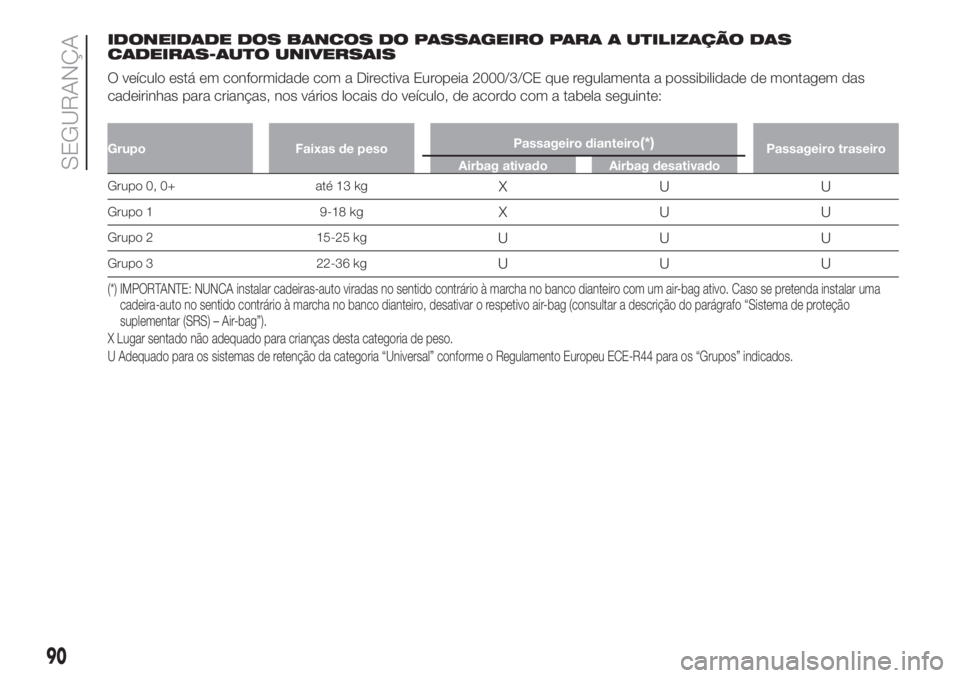

IDONEIDADE DOS BANCOS DO PASSAGEIRO PARA A UTILIZAÇÃO DAS
CADEIRAS-AUTO UNIVERSAIS
O veículo está em conformidade com a Directiva Europeia 2000/3/CE que regulamenta a possibilidade de montagem das
cadeirinhas para crianças, nos vários locais do veículo, de acordo com a tabela seguinte:
Grupo Faixas de pesoPassageiro dianteiro(*)Passageiro traseiro
Airbag ativado Airbag desativado
Grupo 0, 0+ até 13 kgXUU
Grupo 1 9-18 kgXUU
Grupo 2 15-25 kgUUU
Grupo 3 22-36 kgUUU
(*) IMPORTANTE: NUNCA instalar cadeiras-auto viradas no sentido contrário à marcha no banco dianteiro com um air-bag ativo. Caso se pretenda instalar uma
cadeira-auto no sentido contrário à marcha no banco dianteiro, desativar o respetivo air-bag (consultar a descrição do parágrafo “Sistema de proteção
suplementar (SRS) – Air-bag”).
X Lugar sentado não adequado para crianças desta categoria de peso.
U Adequado para os sistemas de retenção da categoria “Universal” conforme o Regulamento Europeu ECE-R44 para os “Grupos” indicados.
90
SEGURANÇA

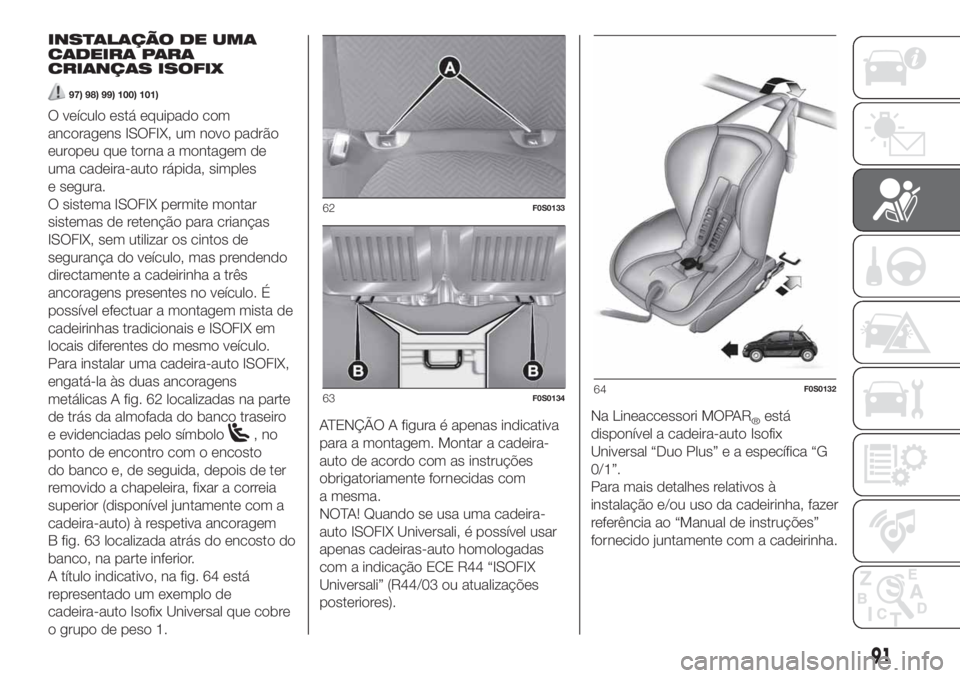

INSTALAÇÃO DE UMA
CADEIRA PARA
CRIANÇAS ISOFIX
97) 98) 99) 100) 101)
O veículo está equipado com
ancoragens ISOFIX, um novo padrão
europeu que torna a montagem de
uma cadeira-auto rápida, simples
e segura.
O sistema ISOFIX permite montar
sistemas de retenção para crianças
ISOFIX, sem utilizar os cintos de
segurança do veículo, mas prendendo
directamente a cadeirinha a três
ancoragens presentes no veículo. É
possível efectuar a montagem mista de
cadeirinhas tradicionais e ISOFIX em
locais diferentes do mesmo veículo.
Para instalar uma cadeira-auto ISOFIX,
engatá-la às duas ancoragens
metálicas A fig. 62 localizadas na parte
de trás da almofada do banco traseiro
e evidenciadas pelo símbolo
,no
ponto de encontro com o encosto
do banco e, de seguida, depois de ter
removido a chapeleira, fixar a correia
superior (disponível juntamente com a
cadeira-auto) à respetiva ancoragem
B fig. 63 localizada atrás do encosto do
banco, na parte inferior.
A título indicativo, na fig. 64 está
representado um exemplo de
cadeira-auto Isofix Universal que cobre
o grupo de peso 1.ATENÇÃO A figura é apenas indicativa
para a montagem. Montar a cadeira-
auto de acordo com as instruções
obrigatoriamente fornecidas com
a mesma.
NOTA! Quando se usa uma cadeira-
auto ISOFIX Universali, é possível usar
apenas cadeiras-auto homologadas
com a indicação ECE R44 “ISOFIX
Universali” (R44/03 ou atualizações
posteriores).Na Lineaccessori MOPAR®está
disponível a cadeira-auto Isofix
Universal “Duo Plus” e a específica “G
0/1”.
Para mais detalhes relativos à
instalação e/ou uso da cadeirinha, fazer
referência ao “Manual de instruções”
fornecido juntamente com a cadeirinha.
62F0S0133
63F0S013464F0S0132
91

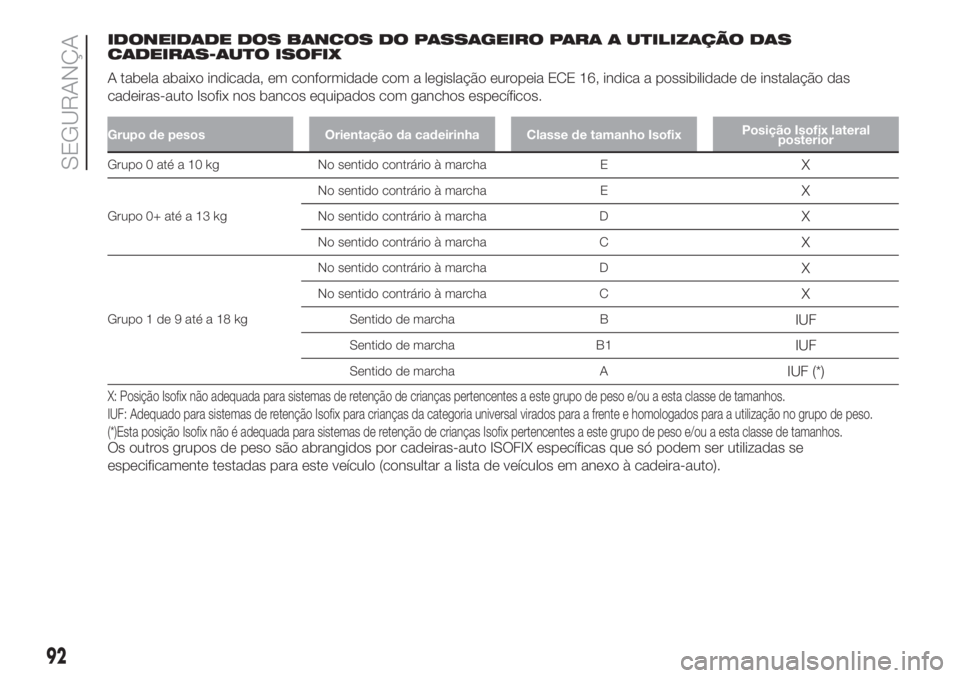

IDONEIDADE DOS BANCOS DO PASSAGEIRO PARA A UTILIZAÇÃO DAS
CADEIRAS-AUTO ISOFIX
A tabela abaixo indicada, em conformidade com a legislação europeia ECE 16, indica a possibilidade de instalação das
cadeiras-auto Isofix nos bancos equipados com ganchos específicos.
Grupo de pesos Orientação da cadeirinha Classe de tamanho IsofixPosição Isofix lateral
posterior
Grupo 0 até a 10 kg No sentido contrário à marcha EX
Grupo 0+ até a 13 kgNo sentido contrário à marcha E
X
No sentido contrário à marcha DX
No sentido contrário à marcha CX
Grupo 1 de 9 até a 18 kgNo sentido contrário à marcha D
X
No sentido contrário à marcha CX
Sentido de marcha BIUF
Sentido de marcha B1IUF
Sentido de marcha AIUF (*)
X: Posição Isofix não adequada para sistemas de retenção de crianças pertencentes a este grupo de peso e/ou a esta classe de tamanhos.
IUF: Adequado para sistemas de retenção Isofix para crianças da categoria universal virados para a frente e homologados para a utilização no grupo de peso.
(*)Esta posição Isofix não é adequada para sistemas de retenção de crianças Isofix pertencentes a este grupo de peso e/ou a esta classe de tamanhos.
Os outros grupos de peso são abrangidos por cadeiras-auto ISOFIX específicas que só podem ser utilizadas se
especificamente testadas para este veículo (consultar a lista de veículos em anexo à cadeira-auto).
92
SEGURANÇA

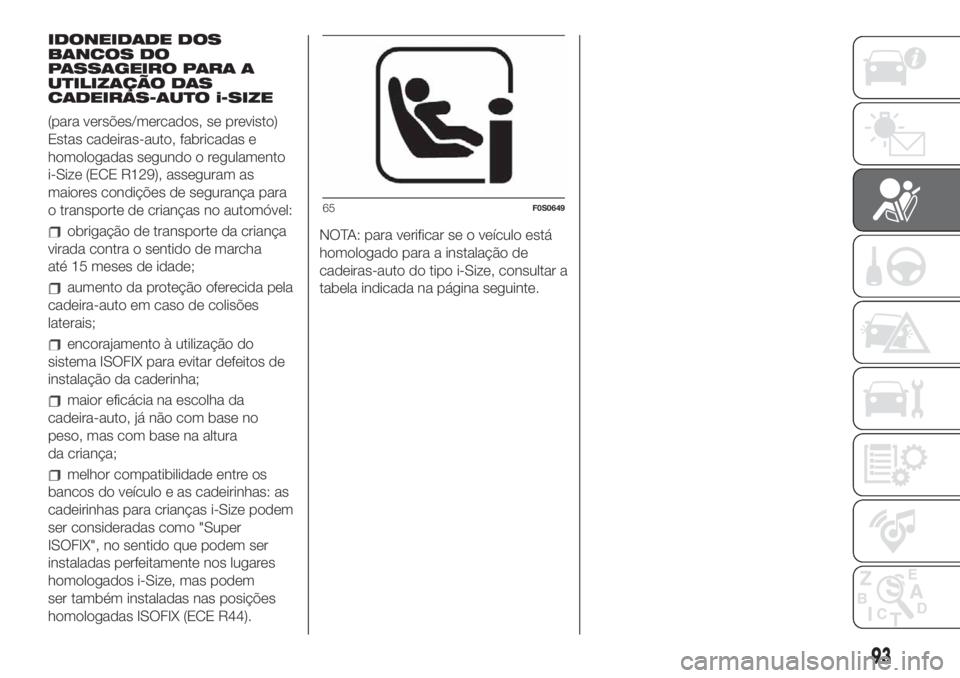

IDONEIDADE DOS
BANCOS DO
PASSAGEIRO PARA A
UTILIZAÇÃO DAS
CADEIRAS-AUTO i-SIZE
(para versões/mercados, se previsto)
Estas cadeiras-auto, fabricadas e
homologadas segundo o regulamento
i-Size (ECE R129), asseguram as
maiores condições de segurança para
o transporte de crianças no automóvel:
obrigação de transporte da criança
virada contra o sentido de marcha
até 15 meses de idade;
aumento da proteção oferecida pela
cadeira-auto em caso de colisões
laterais;
encorajamento à utilização do
sistema ISOFIX para evitar defeitos de
instalação da caderinha;
maior eficácia na escolha da
cadeira-auto, já não com base no
peso, mas com base na altura
da criança;
melhor compatibilidade entre os
bancos do veículo e as cadeirinhas: as
cadeirinhas para crianças i-Size podem
ser consideradas como "Super
ISOFIX", no sentido que podem ser
instaladas perfeitamente nos lugares
homologados i-Size, mas podem
ser também instaladas nas posições
homologadas ISOFIX (ECE R44).NOTA: para verificar se o veículo está
homologado para a instalação de
cadeiras-auto do tipo i-Size, consultar a
tabela indicada na página seguinte.
65F0S0649
93

A tabela seguinte, em conformidade com a legislação Europeia ECE 129, indica a possibilidade de instalar cadeiras-auto
i-Size.
POSIÇÕES i-Size NO VEÍCULO
Dispositivo Passageiro dianteiroPassageiro traseiro,
direitoPassageiro traseiro,
esquerdo
Cadeiras-auto i-SizeISO/R2X i-U(*) X
ISO/F2X i-U(*) X
X Lugar sentado não adequado para cadeiras-auto i-Size Universais.
i-U(*) Instalação possível apenas com movimentação para a frente do banco dianteiro correspondente. Nesta configuração, este banco deve estar desocupado.
94
SEGURANÇA

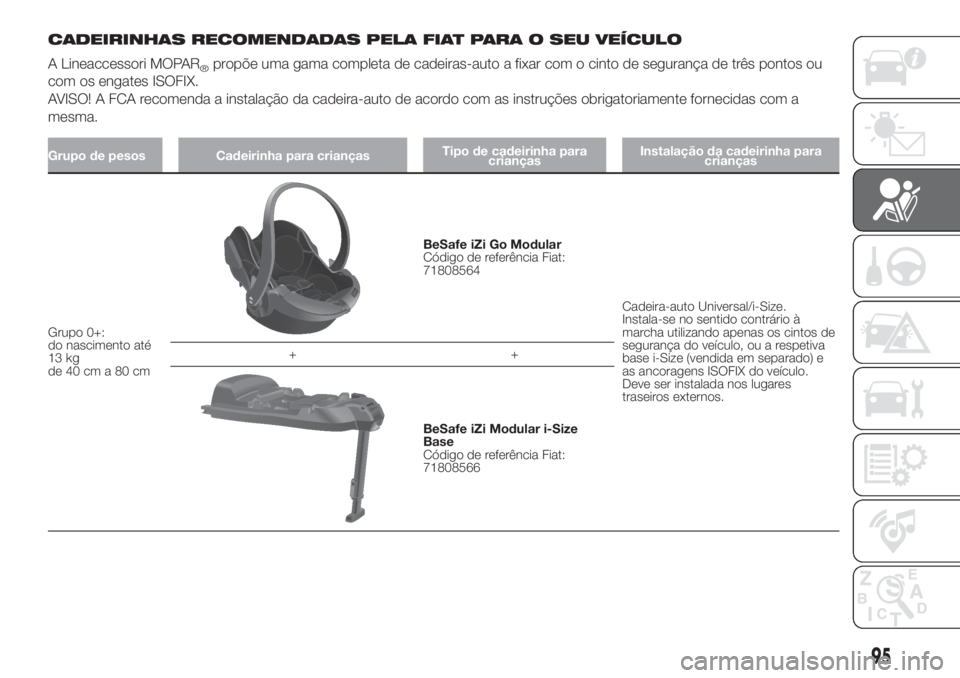

CADEIRINHAS RECOMENDADAS PELA FIAT PARA O SEU VEÍCULO
A Lineaccessori MOPAR
®propõe uma gama completa de cadeiras-auto a fixar com o cinto de segurança de três pontos ou
com os engates ISOFIX.
AVISO! A FCA recomenda a instalação da cadeira-auto de acordo com as instruções obrigatoriamente fornecidas com a
mesma.
Grupo de pesos Cadeirinha para criançasTipo de cadeirinha para
criançasInstalação da cadeirinha para
crianças
Grupo 0+:
do nascimento até
13 kg
de 40 cm a 80 cm
BeSafe iZi Go Modular
Código de referência Fiat:
71808564
Cadeira-auto Universal/i-Size.
Instala-se no sentido contrário à
marcha utilizando apenas os cintos de
segurança do veículo, ou a respetiva
base i-Size (vendida em separado) e
as ancoragens ISOFIX do veículo.
Deve ser instalada nos lugares
traseiros externos. ++
BeSafe iZi Modular i-Size
Base
Código de referência Fiat:
71808566
95

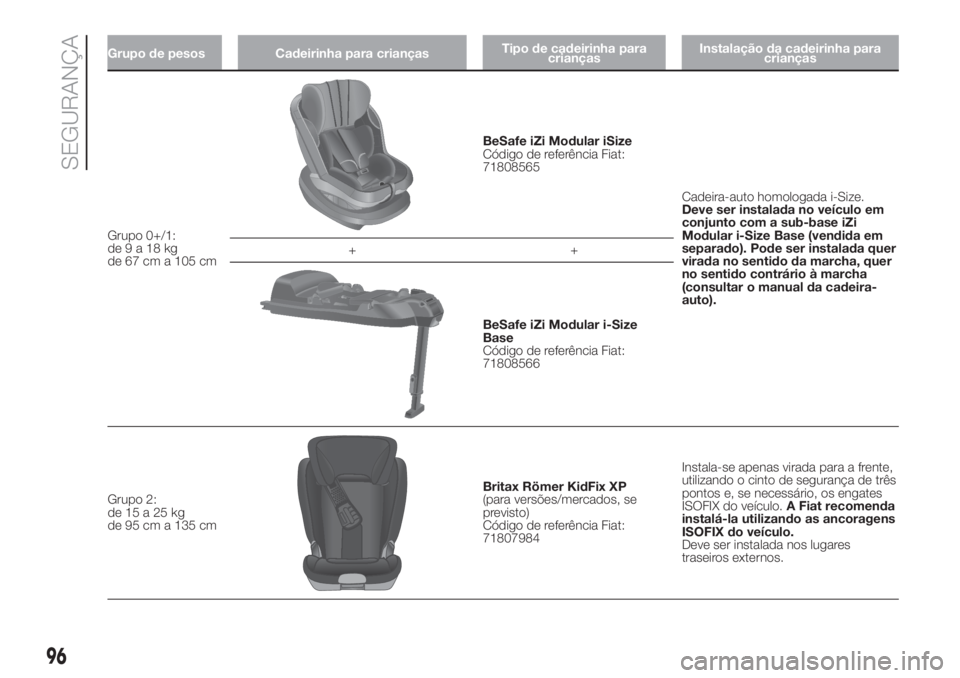

Grupo de pesos Cadeirinha para criançasTipo de cadeirinha para
criançasInstalação da cadeirinha para
crianças
Grupo 0+/1:
de9a18kg
de 67 cm a 105 cm
BeSafe iZi Modular iSize
Código de referência Fiat:
71808565
Cadeira-auto homologada i-Size.
Deve ser instalada no veículo em
conjunto com a sub-base iZi
Modular i-Size Base (vendida em
separado). Pode ser instalada quer
virada no sentido da marcha, quer
no sentido contrário à marcha
(consultar o manual da cadeira-
auto). ++
BeSafe iZi Modular i-Size
Base
Código de referência Fiat:
71808566
Grupo 2:
de15a25kg
de 95 cm a 135 cm
Britax Römer KidFix XP
(para versões/mercados, se
previsto)
Código de referência Fiat:
71807984Instala-se apenas virada para a frente,
utilizando o cinto de segurança de três
pontos e, se necessário, os engates
ISOFIX do veículo.A Fiat recomenda
instalá-la utilizando as ancoragens
ISOFIX do veículo.
Deve ser instalada nos lugares
traseiros externos.
96
SEGURANÇA

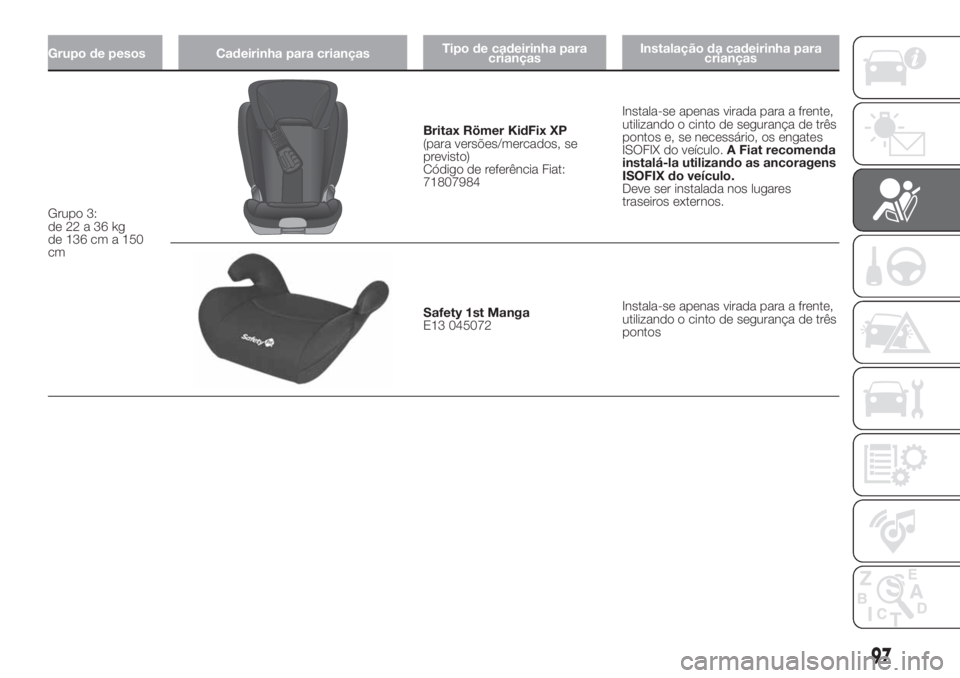

Grupo de pesos Cadeirinha para criançasTipo de cadeirinha para
criançasInstalação da cadeirinha para
crianças
Grupo 3:
de22a36kg
de 136 cm a 150
cm
Britax Römer KidFix XP
(para versões/mercados, se
previsto)
Código de referência Fiat:
71807984Instala-se apenas virada para a frente,
utilizando o cinto de segurança de três
pontos e, se necessário, os engates
ISOFIX do veículo.A Fiat recomenda
instalá-la utilizando as ancoragens
ISOFIX do veículo.
Deve ser instalada nos lugares
traseiros externos.
Safety 1st Manga
E13 045072Instala-se apenas virada para a frente,
utilizando o cinto de segurança de três
pontos
97

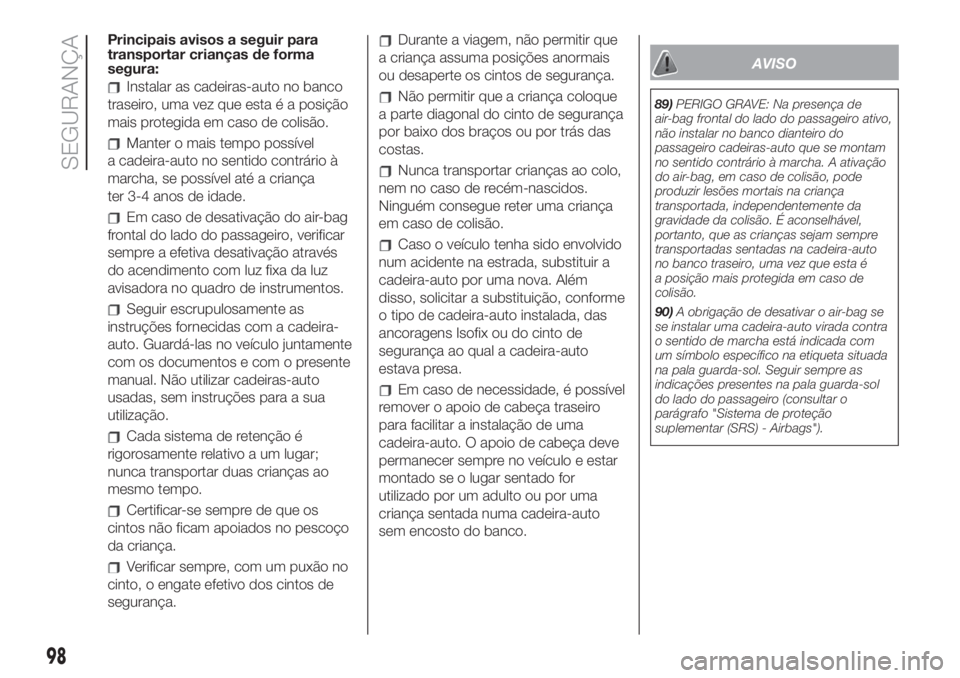

Principais avisos a seguir para
transportar crianças de forma
segura:
Instalar as cadeiras-auto no banco
traseiro, uma vez que esta é a posição
mais protegida em caso de colisão.
Manter o mais tempo possível
a cadeira-auto no sentido contrário à
marcha, se possível até a criança
ter 3-4 anos de idade.
Em caso de desativação do air-bag
frontal do lado do passageiro, verificar
sempre a efetiva desativação através
do acendimento com luz fixa da luz
avisadora no quadro de instrumentos.
Seguir escrupulosamente as
instruções fornecidas com a cadeira-
auto. Guardá-las no veículo juntamente
com os documentos e com o presente
manual. Não utilizar cadeiras-auto
usadas, sem instruções para a sua
utilização.
Cada sistema de retenção é
rigorosamente relativo a um lugar;
nunca transportar duas crianças ao
mesmo tempo.
Certificar-se sempre de que os
cintos não ficam apoiados no pescoço
da criança.
Verificar sempre, com um puxão no
cinto, o engate efetivo dos cintos de
segurança.
Durante a viagem, não permitir que
a criança assuma posições anormais
ou desaperte os cintos de segurança.
Não permitir que a criança coloque
a parte diagonal do cinto de segurança
por baixo dos braços ou por trás das
costas.
Nunca transportar crianças ao colo,
nem no caso de recém-nascidos.
Ninguém consegue reter uma criança
em caso de colisão.
Caso o veículo tenha sido envolvido
num acidente na estrada, substituir a
cadeira-auto por uma nova. Além
disso, solicitar a substituição, conforme
o tipo de cadeira-auto instalada, das
ancoragens Isofix ou do cinto de
segurança ao qual a cadeira-auto
estava presa.
Em caso de necessidade, é possível
remover o apoio de cabeça traseiro
para facilitar a instalação de uma
cadeira-auto. O apoio de cabeça deve
permanecer sempre no veículo e estar
montado se o lugar sentado for
utilizado por um adulto ou por uma
criança sentada numa cadeira-auto
sem encosto do banco.
AVISO
89)PERIGO GRAVE: Na presença de
air-bag frontal do lado do passageiro ativo,
não instalar no banco dianteiro do
passageiro cadeiras-auto que se montam
no sentido contrário à marcha. A ativação
do air-bag, em caso de colisão, pode
produzir lesões mortais na criança
transportada, independentemente da
gravidade da colisão. É aconselhável,
portanto, que as crianças sejam sempre
transportadas sentadas na cadeira-auto
no banco traseiro, uma vez que esta é
a posição mais protegida em caso de
colisão.
90)A obrigação de desativar o air-bag se
se instalar uma cadeira-auto virada contra
o sentido de marcha está indicada com
um símbolo específico na etiqueta situada
na pala guarda-sol. Seguir sempre as
indicações presentes na pala guarda-sol
do lado do passageiro (consultar o
parágrafo "Sistema de proteção
suplementar (SRS) - Airbags").
98
SEGURANÇA
