FIAT 500 2020 Drift- og vedlikeholdshåndbok (in Norwegian)

VEDLIKEHOLD OG PLEIE
Riktig vedlikehold gjør at bilens ytelse
forblir uforandret, at driftskostnadene
reduseres og sikkerhetssystemenes
effektivitet opprettholdes.
Dette kapittelet forklarer hvordan man
gjør.PLANLAGT VEDLIKEHOLD .............140
SJEKKE NIVÅENE ...........................146
BATTERI .........................................150
BREMSER ......................................151
UTSKIFTING AV
VINDUSVISKERBLAD FORAN /
BAK ................................................151
FELGER OG DEKK .........................153
KAROSSERI....................................153
INTERIØR .......................................155
139

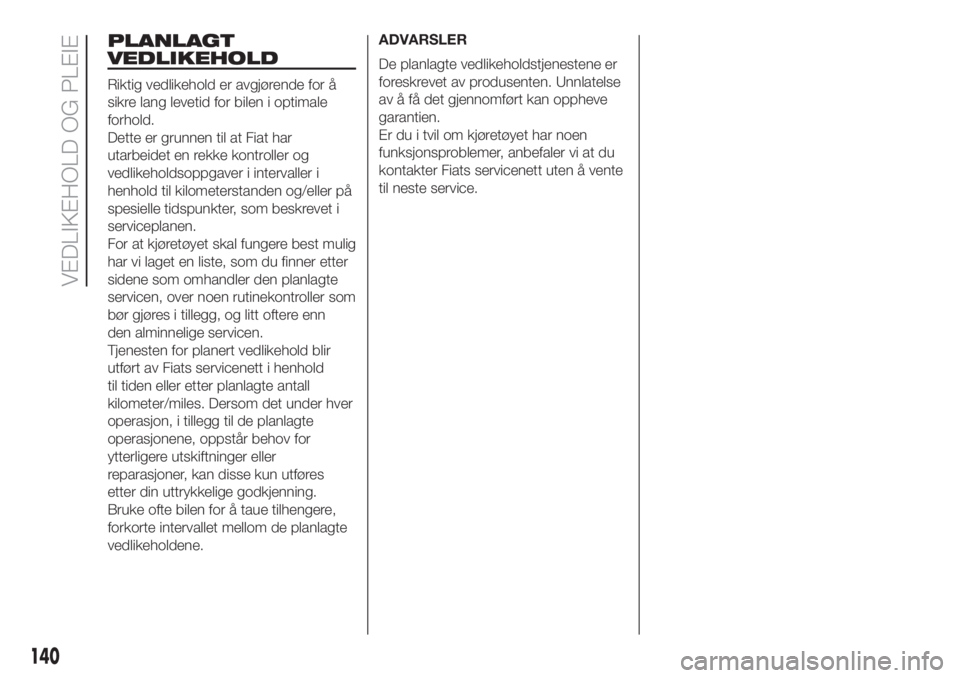

PLANLAGT
VEDLIKEHOLD
Riktig vedlikehold er avgjørende for å
sikre lang levetid for bilen i optimale
forhold.
Dette er grunnen til at Fiat har
utarbeidet en rekke kontroller og
vedlikeholdsoppgaver i intervaller i
henhold til kilometerstanden og/eller på
spesielle tidspunkter, som beskrevet i
serviceplanen.
For at kjøretøyet skal fungere best mulig
har vi laget en liste, som du finner etter
sidene som omhandler den planlagte
servicen, over noen rutinekontroller som
bør gjøres i tillegg, og litt oftere enn
den alminnelige servicen.
Tjenesten for planert vedlikehold blir
utført av Fiats servicenett i henhold
til tiden eller etter planlagte antall
kilometer/miles. Dersom det under hver
operasjon, i tillegg til de planlagte
operasjonene, oppstår behov for
ytterligere utskiftninger eller
reparasjoner, kan disse kun utføres
etter din uttrykkelige godkjenning.
Bruke ofte bilen for å taue tilhengere,
forkorte intervallet mellom de planlagte
vedlikeholdene.ADVARSLER
De planlagte vedlikeholdstjenestene er
foreskrevet av produsenten. Unnlatelse
av å få det gjennomført kan oppheve
garantien.
Er du i tvil om kjøretøyet har noen
funksjonsproblemer, anbefaler vi at du
kontakter Fiats servicenett uten å vente
til neste service.
140
VEDLIKEHOLD OG PLEIE

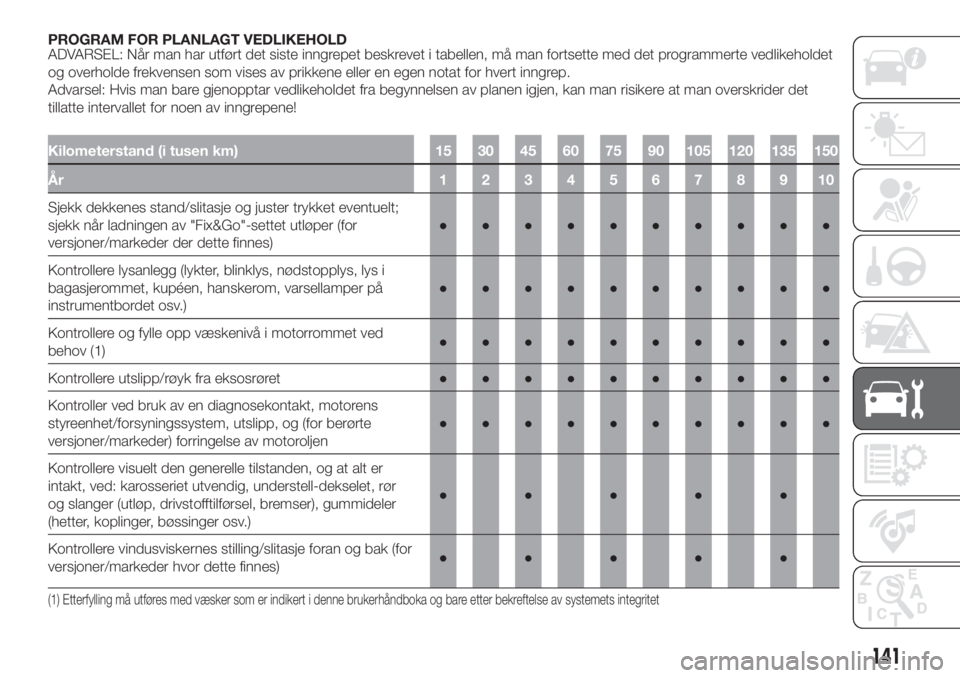

PROGRAM FOR PLANLAGT VEDLIKEHOLD
ADVARSEL: Når man har utført det siste inngrepet beskrevet i tabellen, må man fortsette med det programmerte vedlikeholdet
og overholde frekvensen som vises av prikkene eller en egen notat for hvert inngrep.
Advarsel: Hvis man bare gjenopptar vedlikeholdet fra begynnelsen av planen igjen, kan man risikere at man overskrider det
tillatte intervallet for noen av inngrepene!
Kilometerstand (i tusen km) 15 30 45 60 75 90 105 120 135 150
År 12345678910
Sjekk dekkenes stand/slitasje og juster trykket eventuelt;
sjekk når ladningen av "Fix&Go"-settet utløper (for
versjoner/markeder der dette finnes)●●●●●●●●●●
Kontrollere lysanlegg (lykter, blinklys, nødstopplys, lys i
bagasjerommet, kupéen, hanskerom, varsellamper på
instrumentbordet osv.)●●●●●●●●●●
Kontrollere og fylle opp væskenivå i motorrommet ved
behov (1)●●●●●●●●●●
Kontrollere utslipp/røyk fra eksosrøret●●●●●●●●●●
Kontroller ved bruk av en diagnosekontakt, motorens
styreenhet/forsyningssystem, utslipp, og (for berørte
versjoner/markeder) forringelse av motoroljen●●●●●●●●●●
Kontrollere visuelt den generelle tilstanden, og at alt er
intakt, ved: karosseriet utvendig, understell-dekselet, rør
og slanger (utløp, drivstofftilførsel, bremser), gummideler
(hetter, koplinger, bøssinger osv.)●●●●●
Kontrollere vindusviskernes stilling/slitasje foran og bak (for
versjoner/markeder hvor dette finnes)●●●●●
(1) Etterfylling må utføres med væsker som er indikert i denne brukerhåndboka og bare etter bekreftelse av systemets integritet
141

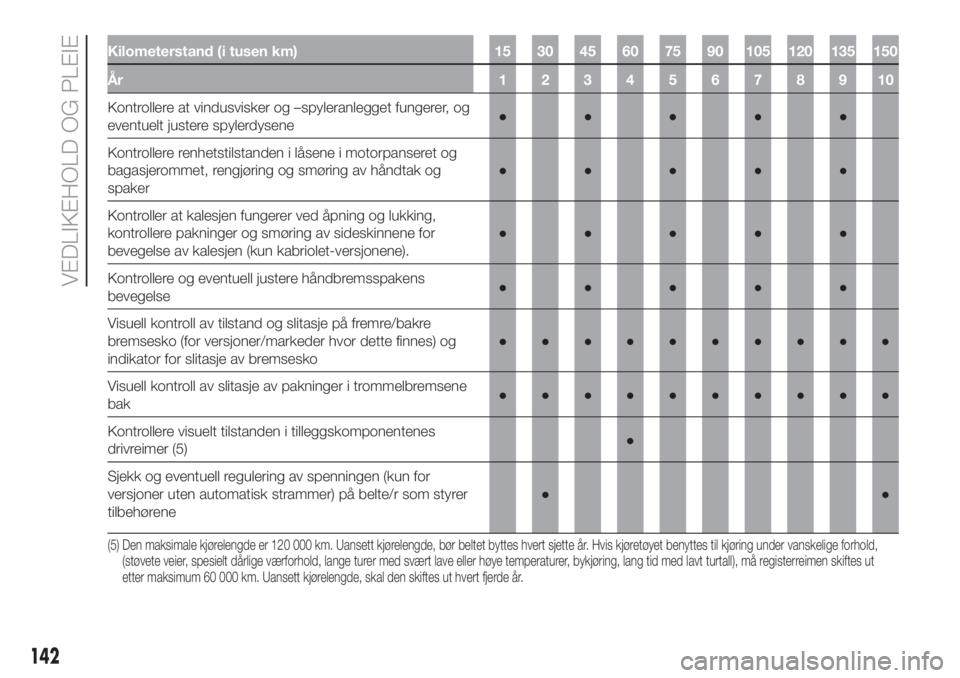

Kilometerstand (i tusen km) 15 30 45 60 75 90 105 120 135 150
År 12345678910
Kontrollere at vindusvisker og –spyleranlegget fungerer, og
eventuelt justere spylerdysene●●●●●
Kontrollere renhetstilstanden i låsene i motorpanseret og
bagasjerommet, rengjøring og smøring av håndtak og
spaker●●●●●
Kontroller at kalesjen fungerer ved åpning og lukking,
kontrollere pakninger og smøring av sideskinnene for
bevegelse av kalesjen (kun kabriolet-versjonene).●●●●●
Kontrollere og eventuell justere håndbremsspakens
bevegelse●●●●●
Visuell kontroll av tilstand og slitasje på fremre/bakre
bremsesko (for versjoner/markeder hvor dette finnes) og
indikator for slitasje av bremsesko●●●●●●●●●●
Visuell kontroll av slitasje av pakninger i trommelbremsene
bak●●●●●●●●●●
Kontrollere visuelt tilstanden i tilleggskomponentenes
drivreimer (5)●
Sjekk og eventuell regulering av spenningen (kun for
versjoner uten automatisk strammer) på belte/r som styrer
tilbehørene●●
(5) Den maksimale kjørelengde er 120 000 km. Uansett kjørelengde, bør beltet byttes hvert sjette år. Hvis kjøretøyet benyttes til kjøring under vanskelige forhold,
(støvete veier, spesielt dårlige værforhold, lange turer med svært lave eller høye temperaturer, bykjøring, lang tid med lavt turtall), må registerreimen skiftes ut
etter maksimum 60 000 km. Uansett kjørelengde, skal den skiftes ut hvert fjerde år.
142
VEDLIKEHOLD OG PLEIE

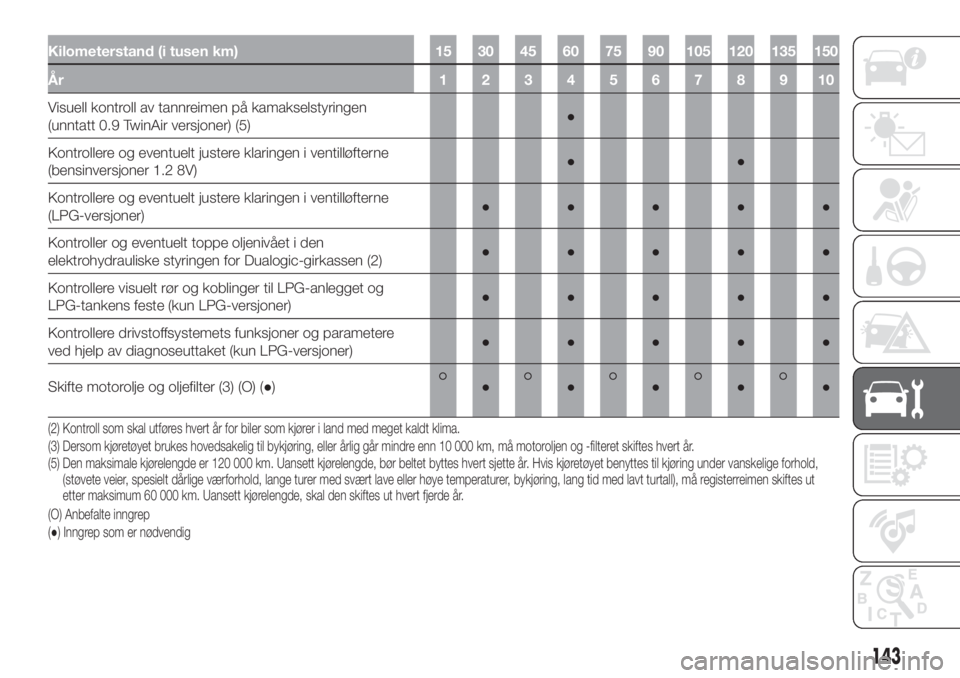

Kilometerstand (i tusen km) 15 30 45 60 75 90 105 120 135 150
År 12345678910
Visuell kontroll av tannreimen på kamakselstyringen
(unntatt 0.9 TwinAir versjoner) (5)●
Kontrollere og eventuelt justere klaringen i ventilløfterne
(bensinversjoner 1.2 8V)●●
Kontrollere og eventuelt justere klaringen i ventilløfterne
(LPG-versjoner)●●●●●
Kontroller og eventuelt toppe oljenivået i den
elektrohydrauliske styringen for Dualogic-girkassen (2)●●●●●
Kontrollere visuelt rør og koblinger til LPG-anlegget og
LPG-tankens feste (kun LPG-versjoner)●●●●●
Kontrollere drivstoffsystemets funksjoner og parametere
ved hjelp av diagnoseuttaket (kun LPG-versjoner)●●●●●
Skifte motorolje og oljefilter (3) (O) (●)
●●●●●
(5) Den maksimale kjørelengde er 120 000 km. Uansett kjørelengde, bør beltet byttes hvert sjette år. Hvis kjøretøyet benyttes til kjøring under vanskelige forhold,
(støvete veier, spesielt dårlige værforhold, lange turer med svært lave eller høye temperaturer, bykjøring, lang tid med lavt turtall), må registerreimen skiftes ut
etter maksimum 60 000 km. Uansett kjørelengde, skal den skiftes ut hvert fjerde år. (2) Kontroll som skal utføres hvert år for biler som kjører i land med meget kaldt klima.
(3) Dersom kjøretøyet brukes hovedsakelig til bykjøring, eller årlig går mindre enn 10 000 km, må motoroljen og -filteret skiftes hvert år.
(O) Anbefalte inngrep
(●) Inngrep som er nødvendig
143

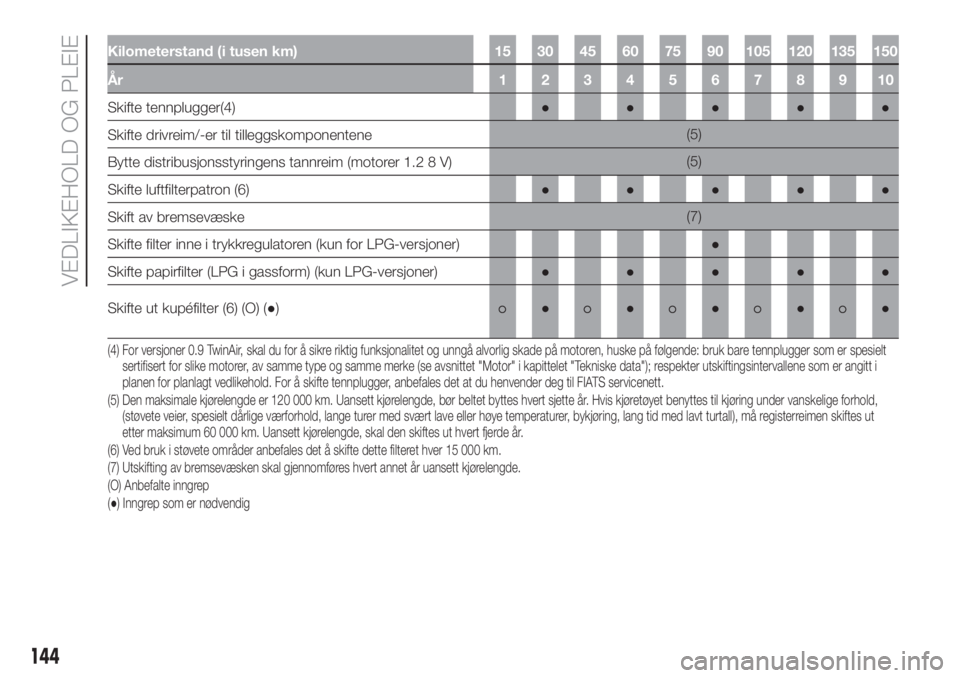

Kilometerstand (i tusen km) 15 30 45 60 75 90 105 120 135 150
År 12345678910
Skifte tennplugger(4)●●●●●
Skifte drivreim/-er til tilleggskomponentene(5)
Bytte distribusjonsstyringens tannreim (motorer 1.2 8 V)(5)
Skifte luftfilterpatron (6)●●●●●
Skift av bremsevæske(7)
Skifte filter inne i trykkregulatoren (kun for LPG-versjoner)●
Skifte papirfilter (LPG i gassform) (kun LPG-versjoner)●●●●●
Skifte ut kupéfilter (6) (O) (●)
●●●●●
(4) For versjoner 0.9 TwinAir, skal du for å sikre riktig funksjonalitet og unngå alvorlig skade på motoren, huske på følgende: bruk bare tennplugger som er spesielt
sertifisert for slike motorer, av samme type og samme merke (se avsnittet "Motor" i kapittelet "Tekniske data"); respekter utskiftingsintervallene som er angitt i
planen for planlagt vedlikehold. For å skifte tennplugger, anbefales det at du henvender deg til FIATS servicenett.
(5) Den maksimale kjørelengde er 120 000 km. Uansett kjørelengde, bør beltet byttes hvert sjette år. Hvis kjøretøyet benyttes til kjøring under vanskelige forhold,
(støvete veier, spesielt dårlige værforhold, lange turer med svært lave eller høye temperaturer, bykjøring, lang tid med lavt turtall), må registerreimen skiftes ut
etter maksimum 60 000 km. Uansett kjørelengde, skal den skiftes ut hvert fjerde år.
(6) Ved bruk i støvete områder anbefales det å skifte dette filteret hver 15 000 km.
(7) Utskifting av bremsevæsken skal gjennomføres hvert annet år uansett kjørelengde.
(O) Anbefalte inngrep
(●) Inngrep som er nødvendig
144
VEDLIKEHOLD OG PLEIE

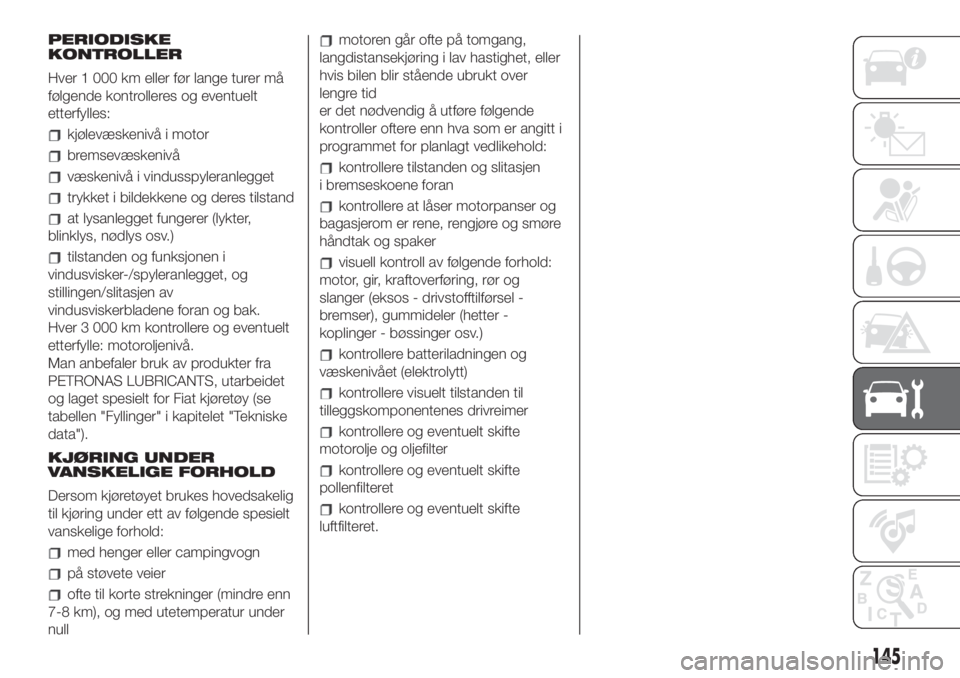

PERIODISKE
KONTROLLER
Hver 1 000 km eller før lange turer må
følgende kontrolleres og eventuelt
etterfylles:
kjølevæskenivå i motor
bremsevæskenivå
væskenivå i vindusspyleranlegget
trykket i bildekkene og deres tilstand
at lysanlegget fungerer (lykter,
blinklys, nødlys osv.)
tilstanden og funksjonen i
vindusvisker-/spyleranlegget, og
stillingen/slitasjen av
vindusviskerbladene foran og bak.
Hver 3 000 km kontrollere og eventuelt
etterfylle: motoroljenivå.
Man anbefaler bruk av produkter fra
PETRONAS LUBRICANTS, utarbeidet
og laget spesielt for Fiat kjøretøy (se
tabellen "Fyllinger" i kapitelet "Tekniske
data").
KJØRING UNDER
VANSKELIGE FORHOLD
Dersom kjøretøyet brukes hovedsakelig
til kjøring under ett av følgende spesielt
vanskelige forhold:
med henger eller campingvogn
på støvete veier
ofte til korte strekninger (mindre enn
7-8 km), og med utetemperatur under
null
motoren går ofte på tomgang,
langdistansekjøring i lav hastighet, eller
hvis bilen blir stående ubrukt over
lengre tid
er det nødvendig å utføre følgende
kontroller oftere enn hva som er angitt i
programmet for planlagt vedlikehold:
kontrollere tilstanden og slitasjen
i bremseskoene foran
kontrollere at låser motorpanser og
bagasjerom er rene, rengjøre og smøre
håndtak og spaker
visuell kontroll av følgende forhold:
motor, gir, kraftoverføring, rør og
slanger (eksos - drivstofftilførsel -
bremser), gummideler (hetter -
koplinger - bøssinger osv.)
kontrollere batteriladningen og
væskenivået (elektrolytt)
kontrollere visuelt tilstanden til
tilleggskomponentenes drivreimer
kontrollere og eventuelt skifte
motorolje og oljefilter
kontrollere og eventuelt skifte
pollenfilteret
kontrollere og eventuelt skifte
luftfilteret.
145

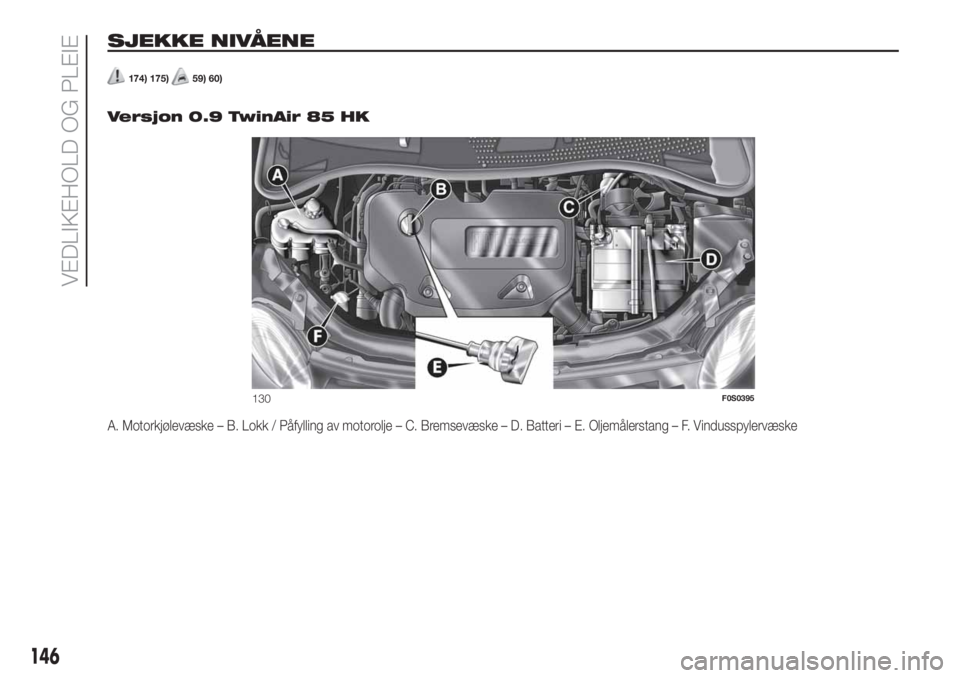

SJEKKE NIVÅENE
174) 175)59) 60)
.
Versjon 0.9 TwinAir 85 HK
A. Motorkjølevæske – B. Lokk / Påfylling av motorolje – C. Bremsevæske – D. Batteri – E. Oljemålerstang – F. Vindusspylervæske
130F0S0395
146
VEDLIKEHOLD OG PLEIE

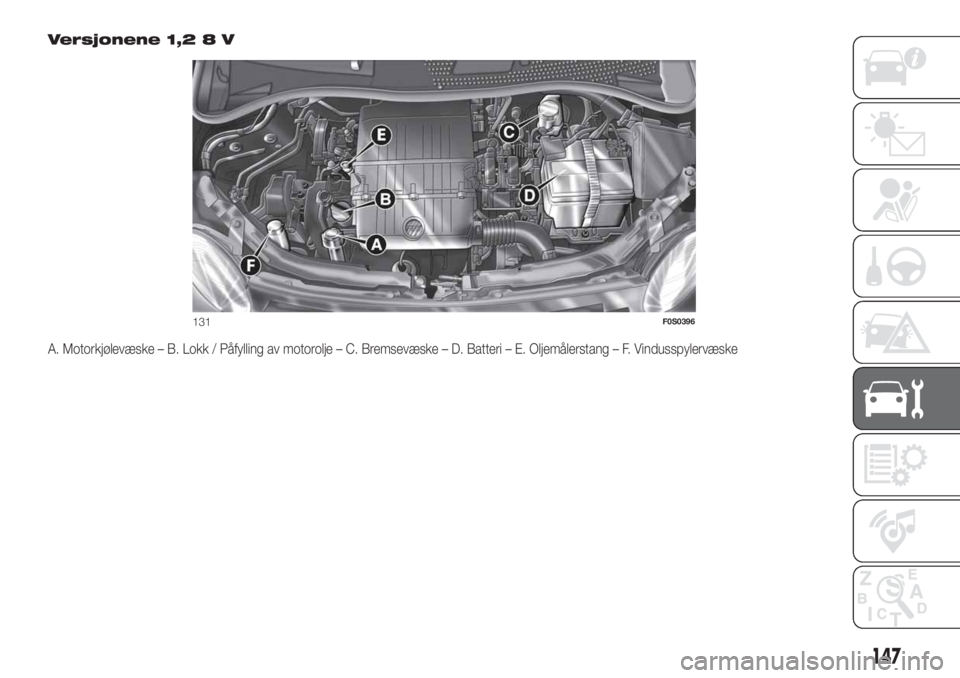

Versjonene 1,2 8 V
A. Motorkjølevæske – B. Lokk / Påfylling av motorolje – C. Bremsevæske – D. Batteri – E. Oljemålerstang – F. Vindusspylervæske
131F0S0396
147

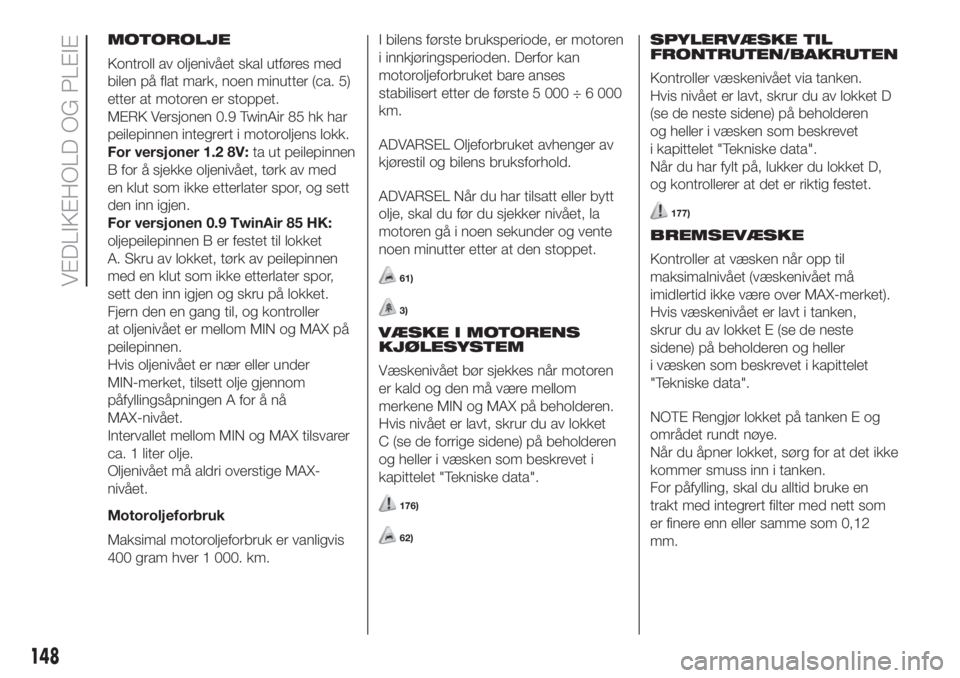

MOTOROLJE
Kontroll av oljenivået skal utføres med
bilen på flat mark, noen minutter (ca. 5)
etter at motoren er stoppet.
MERK Versjonen 0.9 TwinAir 85 hk har
peilepinnen integrert i motoroljens lokk.
For versjoner 1.2 8V:ta ut peilepinnen
B for å sjekke oljenivået, tørk av med
en klut som ikke etterlater spor, og sett
den inn igjen.
For versjonen 0.9 TwinAir 85 HK:
oljepeilepinnen B er festet til lokket
A. Skru av lokket, tørk av peilepinnen
med en klut som ikke etterlater spor,
sett den inn igjen og skru på lokket.
Fjern den en gang til, og kontroller
at oljenivået er mellom MIN og MAX på
peilepinnen.
Hvis oljenivået er nær eller under
MIN-merket, tilsett olje gjennom
påfyllingsåpningen A for å nå
MAX-nivået.
Intervallet mellom MIN og MAX tilsvarer
ca. 1 liter olje.
Oljenivået må aldri overstige MAX-
nivået.
Motoroljeforbruk
Maksimal motoroljeforbruk er vanligvis
400 gram hver 1 000. km.I bilens første bruksperiode, er motoren
i innkjøringsperioden. Derfor kan
motoroljeforbruket bare anses
stabilisert etter de første 5 000÷6000
km.
ADVARSEL Oljeforbruket avhenger av
kjørestil og bilens bruksforhold.
ADVARSEL Når du har tilsatt eller bytt
olje, skal du før du sjekker nivået, la
motoren gå i noen sekunder og vente
noen minutter etter at den stoppet.
61)
3)
VÆSKE I MOTORENS
KJØLESYSTEM
Væskenivået bør sjekkes når motoren
er kald og den må være mellom
merkene MIN og MAX på beholderen.
Hvis nivået er lavt, skrur du av lokket
C (se de forrige sidene) på beholderen
og heller i væsken som beskrevet i
kapittelet "Tekniske data".
176)
62)
SPYLERVÆSKE TIL
FRONTRUTEN/BAKRUTEN
Kontroller væskenivået via tanken.
Hvis nivået er lavt, skrur du av lokket D
(se de neste sidene) på beholderen
og heller i væsken som beskrevet
i kapittelet "Tekniske data".
Når du har fylt på, lukker du lokket D,
og kontrollerer at det er riktig festet.
177)
BREMSEVÆSKE
Kontroller at væsken når opp til
maksimalnivået (væskenivået må
imidlertid ikke være over MAX-merket).
Hvis væskenivået er lavt i tanken,
skrur du av lokket E (se de neste
sidene) på beholderen og heller
i væsken som beskrevet i kapittelet
"Tekniske data".
NOTE Rengjør lokket på tanken E og
området rundt nøye.
Når du åpner lokket, sørg for at det ikke
kommer smuss inn i tanken.
For påfylling, skal du alltid bruke en
trakt med integrert filter med nett som
er finere enn eller samme som 0,12
mm.
148
VEDLIKEHOLD OG PLEIE
