99)Le témoinindique l'état de la
protection airbag côté passager. En cas de
LED éteinte, la protection côté passager
est active : pour la désactiver, utiliser le
Menu de Configuration (dans ce cas,
la LED s'allume). Suite à une manœuvre de
démarrage du moteur (clé de contact
tournée sur MAR), 5 secondes au moins
après la dernière fois que le moteur a
été éteint, la LED s'allume pendant environ
8 secondes. Si cela ne se produit pas,
s'adresser au Réseau Après-vente Fiat. Il
se peut que, en cas de manœuvres
d'extinction/redémarrage du moteur
inférieures à 5 secondes, la LED reste
éteinte. Dans ce cas, pour vérifier le bon
fonctionnement de la LED, couper le
moteur, attendre au moins 5 secondes et
démarrer le moteur. En fonction des
conditions de le véhicule, la LED pourrait
s'allumer avec différentes intensités.
L'intensité pourrait aussi varier durant le
même cycle de clé.
100)Le déclenchement de l'airbag frontal
est prévu pour des chocs plus sévères que
ceux qui activent les prétensionneurs.
Pour des chocs compris dans l'intervalle
entre deux seuils d'activation, il est donc
normal que seuls les prétensionneurs
se déclenchent.
101)L'airbag ne remplace pas les
ceintures de sécurité, mais en augmente
l'efficacité. De plus, puisque les airbags
frontaux n'interviennent pas lors de
collisions frontales à faible vitesse, de
collisions latérales, de télescopages ou de
capotages, les occupants sont protégés,
en plus que par les éventuels airbags
latéraux, principalement par les ceintures
de sécurité qui, par conséquent, doivent
toujours être bouclées.
109

DÉMARRAGE ET CONDUITE
Entrons au « cœur » de la voiture :
voyons comment exploiter au mieux
tout son potentiel.
Voici comment conduire en toute
sécurité quelle que soit la situation,
pour faire de la voiture une agréable
compagne de voyage attentive à notre
confort et notre portefeuille.DÉMARRAGE DU MOTEUR ............111
À L'ARRÊT ......................................112
FREIN À MAIN.................................113
UTILISATION DE LA BOÎTE DE
VITESSES MANUELLE ....................113
UTILISATION DE LA BOÎTE DE
VITESSES DUALOGIC ....................114
SYSTÈME START&STOP ................117
CRUISE CONTROL (RÉGULATEUR
DE VITESSE CONSTANTE) .............118
SPEED LIMITER ..............................120
MODE SELECTOR ..........................121
CAPTEURS DE STATIONNEMENT ..124
CAMÉRA DE RECUL (PARKVIEW®
REAR BACK UP CAMERA) .............126
TRACTAGE DE REMORQUES ........127
RAVITAILLEMENT DE LE
VÉHICULE.......................................128
110
DÉMARRAGE ET CONDUITE

DÉMARRAGE DU
MOTEUR
102) 103)49) 50) 51) 52) 53)
Avant de démarrer le moteur, régler le
siège, les rétroviseurs d'aile et
d'habitacle et boucler correctement la
ceinture de sécurité.
Pour démarrer le moteur, ne jamais
appuyer sur la pédale d'accélérateur.
VERSIONS AVEC BOÎTE
DE VITESSES MANUELLE
Versions essence
Procéder de la manière suivante :
actionner le frein à main et placer le
levier de vitesses au point mort ;Sur
les versions 0.9 TwinAir Turbo 105
chserrer le frein à main et placer le
levier de vitesses au point mort ou, si
une vitesse différente du point mort est
enclenchée, appuyer à fond sur la
pédale d'embrayage ;
pour toutes les versions (sauf
0.9 TwinAir Turbo 105 ch)enfoncer à
fond la pédale d'embrayage, sans
appuyer sur l'accélérateur ;
tourner la clé de contact sur AVV et
la relâcher dès que le moteur tourne.Versions Diesel
Procéder de la manière suivante :
serrer le frein à main, placer le levier
de vitesses au point mort et tourner
la clé de contact sur MAR : le témoin
et s'allume sur le combiné de bord
;
attendre l'extinction du témoin
puis appuyer à fond sur la pédale
d'embrayage, sans appuyer sur
l'accélérateur ;
tourner la clé de contact sur AVV
juste après l'extinction du témoin
.
Relâcher la clé de contact dès que le
moteur démarre.
ATTENTION Si le moteur ne démarre
pas à la première tentative, ramener la
clé sur STOP avant de répéter la
manœuvre de démarrage. Si, clé de
contact sur MAR, le symbole
reste
allumé à l'écran, et le témoin
(versions essence uniquement)
reste allumé sur le combiné
d'instruments, ramener la clé de
contact sur STOP puis à nouveau sur
MAR. Si le symbole
reste allumé,
essayer avec les autres clés fournies
avec le véhicule. Si le moteur ne
démarre toujours pas, s'adresser au
Réseau Après-vente Fiat.VERSIONS AVEC BOÎTE
DE VITESSES DUALOGIC
104)
Le système autorise le démarrage du
moteur, soit avec une vitesse
enclenchée, soit avec la boîte de
vitesses au point mort (N).
Néanmoins, il est toujours nécessaire
d'appuyer d'abord sur la pédale de
frein si la vitesse enclenchée n'est pas
le point mort. Avant de démarrer le
moteur, il est conseillé de placer le levier
de vitesses au point mort (N).
VERSIONS GPL ET
NATURAL POWER
Le démarrage du moteur se fait
toujours à l'essence, quel que soit le
mode de fonctionnement
précédemment sélectionné.
Il est donc nécessaire qu'une réserve
de carburant suffisante se trouve
systématiquement dans le réservoir
d'essence pour ne pas endommager la
pompe à essence et pour garantir les
commutations temporaires du mode de
fonctionnement au méthane ou au
GPL au mode de fonctionnement
à l'essence, en cas de demande de
performances élevées.
111

ARRÊT DU MOTEUR
Moteur au ralenti, tourner la clé de
contact sur STOP.
ATTENTION Après un parcours difficile,
il convient, avant de couper le moteur,
de le faire tourner au ralenti, pour
permettre que la température diminue à
l'intérieur du compartiment moteur.
ATTENTION
102)Il est dangereux de laisser tourner le
moteur dans des locaux fermés. Le moteur
consomme de l'oxygène et dégage du
gaz carbonique, de l'oxyde de carbone et
d'autres gaz toxiques.
103)Tant que le moteur n'est pas lancé, le
servofrein et la direction assistée électrique
ne sont pas actifs ; par conséquent, il est
nécessaire d'exercer un effort plus
important qu'en temps normal sur la
pédale de frein et sur le volant.
104)Si le moteur ne démarre pas avec une
vitesse enclenchée, la situation de danger
potentiel, due au fait que la boîte de
vitesses s’est placée automatiquement au
point mort, est signalée par un signal
sonore.
ATTENTION
49)Le clignotement du témoinpendant 60 secondes après le
démarrage ou pendant un entraînement
prolongé du moteur signale une anomalie
du système de préchauffage des bougies.
Si le moteur démarre, on peut utiliser la
voiture normalement, mais il est
recommandé de s'adresser au Réseau
Après-vente Fiat le plus tôt possible.
50)Il est recommandé, durant la première
période d'utilisation, de ne pas demander à
la voiture ses performances maximales
(par exemple, fortes accélérations,
parcours trop longs aux régimes maximum,
freinages trop forts, etc.).
51)Moteur coupé, ne pas laisser la clé de
contact sur MAR pour éviter qu'une
absorption inutile de courant ne décharge
la batterie.
52)Éviter absolument le démarrage par
poussée, par remorquage ou en profitant
des pentes. Ces manœuvres pourraient
provoquer l'arrivée de carburant dans
le pot catalytique et l'endommager
de manière irréversible.
53)Le « coup d'accélérateur » avant de
couper le moteur est inutile ; il contribue
uniquement à augmenter la consommation
de carburant et peut même être nuisible,
surtout pour les moteurs équipés de
turbocompresseur.
À L'ARRÊT
En quittant la voiture, toujours extraire
la clé du dispositif de démarrage.
En cas d'arrêt et sortie de la voiture,
procéder comme suit :
engager la vitesse (la 1èreen côte ou
la marche arrière en pente) et braquer
les roues ;
éteindre le moteur et serrer le frein à
main.
Si la voiture est garée sur une pente
raide, il est préférable de bloquer les
roues avec une cale ou une pierre.
Sur les versions avec boîte de vitesses
Dualogic, pour garer la voiture en toute
sécurité, il est indispensable, en
appuyant sur la pédale de frein,
d'enclencher la 1
èrevitesse ou la
marche arrière (R) et, si l'on se trouve
sur une chaussée en pente, et de serrer
le frein à main avant de couper le
moteur.
AVERTISSEMENT NE JAMAIS quitter la
voiture en laissant la boîte de vitesses
au point mort (sur les versions dotées
de boîte de vitesses Dualogic, cette
situation est signalée par la lettre N
affichée à l'écran).
112
DÉMARRAGE ET CONDUITE

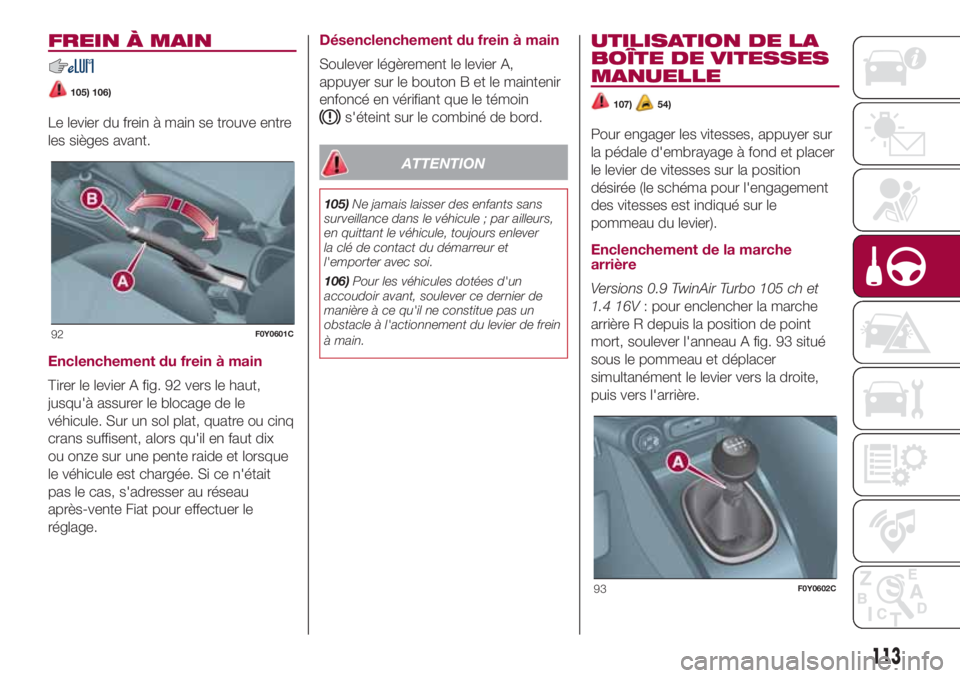

FREIN À MAIN
105) 106)
Le levier du frein à main se trouve entre
les sièges avant.
Enclenchement du frein à main
Tirer le levier A fig. 92 vers le haut,
jusqu'à assurer le blocage de le
véhicule. Sur un sol plat, quatre ou cinq
crans suffisent, alors qu'il en faut dix
ou onze sur une pente raide et lorsque
le véhicule est chargée. Si ce n'était
pas le cas, s'adresser au réseau
après-vente Fiat pour effectuer le
réglage.Désenclenchement du frein à main
Soulever légèrement le levier A,
appuyer sur le bouton B et le maintenir
enfoncé en vérifiant que le témoins'éteint sur le combiné de bord.
ATTENTION
105)Ne jamais laisser des enfants sans
surveillance dans le véhicule ; par ailleurs,
en quittant le véhicule, toujours enlever
la clé de contact du démarreur et
l'emporter avec soi.
106)Pour les véhicules dotées d'un
accoudoir avant, soulever ce dernier de
manière à ce qu'il ne constitue pas un
obstacle à l'actionnement du levier de frein
à main.
UTILISATION DE LA
BOÎTE DE VITESSES
MANUELLE
107)54)
Pour engager les vitesses, appuyer sur
la pédale d'embrayage à fond et placer
le levier de vitesses sur la position
désirée (le schéma pour l'engagement
des vitesses est indiqué sur le
pommeau du levier).
Enclenchement de la marche
arrière
Versions 0.9 TwinAir Turbo 105 ch et
1.4 16V: pour enclencher la marche
arrière R depuis la position de point
mort, soulever l'anneau A fig. 93 situé
sous le pommeau et déplacer
simultanément le levier vers la droite,
puis vers l'arrière.
92F0Y0601C
93F0Y0602C
113

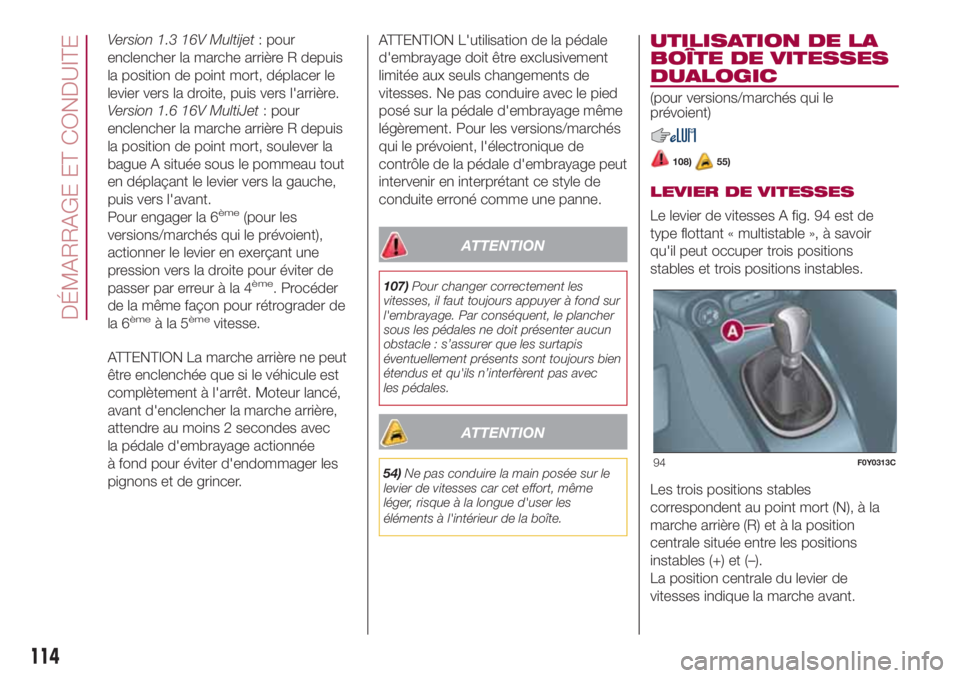

Version 1.3 16V Multijet: pour
enclencher la marche arrière R depuis
la position de point mort, déplacer le
levier vers la droite, puis vers l'arrière.
Version 1.6 16V MultiJet: pour
enclencher la marche arrière R depuis
la position de point mort, soulever la
bague A située sous le pommeau tout
en déplaçant le levier vers la gauche,
puis vers l'avant.
Pour engager la 6
ème(pour les
versions/marchés qui le prévoient),
actionner le levier en exerçant une
pression vers la droite pour éviter de
passer par erreur à la 4
ème. Procéder
de la même façon pour rétrograder de
la 6
èmeàla5èmevitesse.
ATTENTION La marche arrière ne peut
être enclenchée que si le véhicule est
complètement à l'arrêt. Moteur lancé,
avant d'enclencher la marche arrière,
attendre au moins 2 secondes avec
la pédale d'embrayage actionnée
à fond pour éviter d'endommager les
pignons et de grincer.ATTENTION L'utilisation de la pédale
d'embrayage doit être exclusivement
limitée aux seuls changements de
vitesses. Ne pas conduire avec le pied
posé sur la pédale d'embrayage même
légèrement. Pour les versions/marchés
qui le prévoient, l'électronique de
contrôle de la pédale d'embrayage peut
intervenir en interprétant ce style de
conduite erroné comme une panne.
ATTENTION
107)Pour changer correctement les
vitesses, il faut toujours appuyer à fond sur
l'embrayage. Par conséquent, le plancher
sous les pédales ne doit présenter aucun
obstacle : s’assurer que les surtapis
éventuellement présents sont toujours bien
étendus et qu'ils n’interfèrent pas avec
les pédales.
ATTENTION
54)Ne pas conduire la main posée sur le
levier de vitesses car cet effort, même
léger, risque à la longue d'user les
éléments à l'intérieur de la boîte.
UTILISATION DE LA
BOÎTE DE VITESSES
DUALOGIC
(pour versions/marchés qui le
prévoient)
108)55)
LEVIER DE VITESSES
Le levier de vitesses A fig. 94 est de
type flottant « multistable », à savoir
qu'il peut occuper trois positions
stables et trois positions instables.
Les trois positions stables
correspondent au point mort (N), à la
marche arrière (R) et à la position
centrale située entre les positions
instables (+) et (–).
La position centrale du levier de
vitesses indique la marche avant.
94F0Y0313C
114
DÉMARRAGE ET CONDUITE

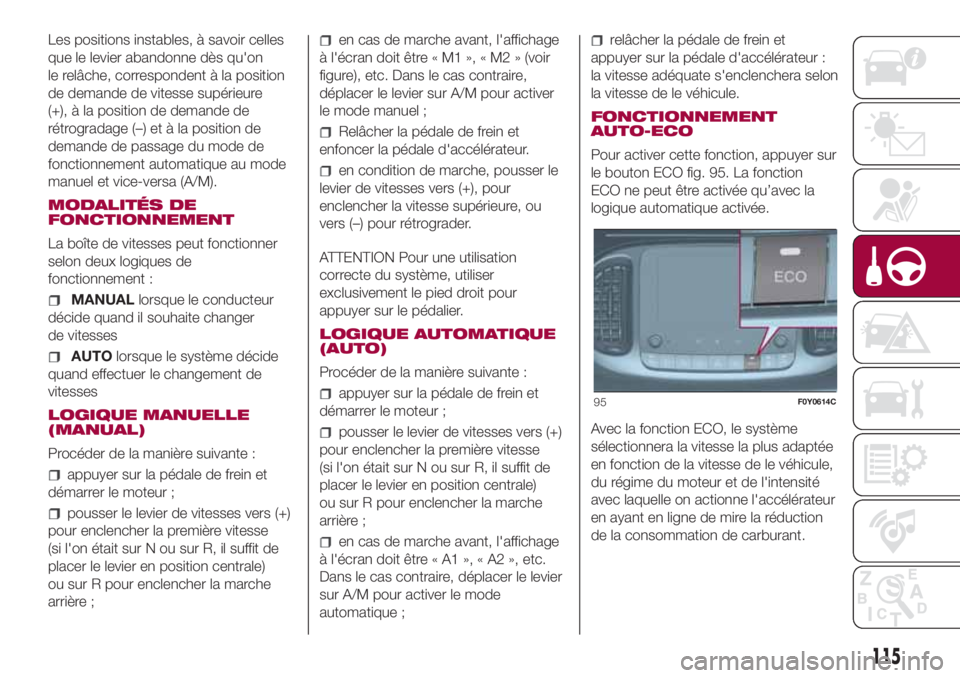

Les positions instables, à savoir celles
que le levier abandonne dès qu'on
le relâche, correspondent à la position
de demande de vitesse supérieure
(+), à la position de demande de
rétrogradage (–) et à la position de
demande de passage du mode de
fonctionnement automatique au mode
manuel et vice-versa (A/M).
MODALITÉS DE
FONCTIONNEMENT
La boîte de vitesses peut fonctionner
selon deux logiques de
fonctionnement :
MANUALlorsque le conducteur
décide quand il souhaite changer
de vitesses
AUTOlorsque le système décide
quand effectuer le changement de
vitesses
LOGIQUE MANUELLE
(MANUAL)
Procéder de la manière suivante :
appuyer sur la pédale de frein et
démarrer le moteur ;
pousser le levier de vitesses vers (+)
pour enclencher la première vitesse
(si l'on était sur N ou sur R, il suffit de
placer le levier en position centrale)
ou sur R pour enclencher la marche
arrière ;
en cas de marche avant, l'affichage
à l'écran doit être « M1 », « M2 » (voir
figure), etc. Dans le cas contraire,
déplacer le levier sur A/M pour activer
le mode manuel ;
Relâcher la pédale de frein et
enfoncer la pédale d'accélérateur.
en condition de marche, pousser le
levier de vitesses vers (+), pour
enclencher la vitesse supérieure, ou
vers (–) pour rétrograder.
ATTENTION Pour une utilisation
correcte du système, utiliser
exclusivement le pied droit pour
appuyer sur le pédalier.
LOGIQUE AUTOMATIQUE
(AUTO)
Procéder de la manière suivante :
appuyer sur la pédale de frein et
démarrer le moteur ;
pousser le levier de vitesses vers (+)
pour enclencher la première vitesse
(si l'on était sur N ou sur R, il suffit de
placer le levier en position centrale)
ou sur R pour enclencher la marche
arrière ;
en cas de marche avant, l'affichage
à l'écran doit être « A1 », « A2 », etc.
Dans le cas contraire, déplacer le levier
sur A/M pour activer le mode
automatique ;
relâcher la pédale de frein et
appuyer sur la pédale d'accélérateur :
la vitesse adéquate s'enclenchera selon
la vitesse de le véhicule.
FONCTIONNEMENT
AUTO-ECO
Pour activer cette fonction, appuyer sur
le bouton ECO fig. 95. La fonction
ECO ne peut être activée qu’avec la
logique automatique activée.
Avec la fonction ECO, le système
sélectionnera la vitesse la plus adaptée
en fonction de la vitesse de le véhicule,
du régime du moteur et de l'intensité
avec laquelle on actionne l'accélérateur
en ayant en ligne de mire la réduction
de la consommation de carburant.
95F0Y0614C
115

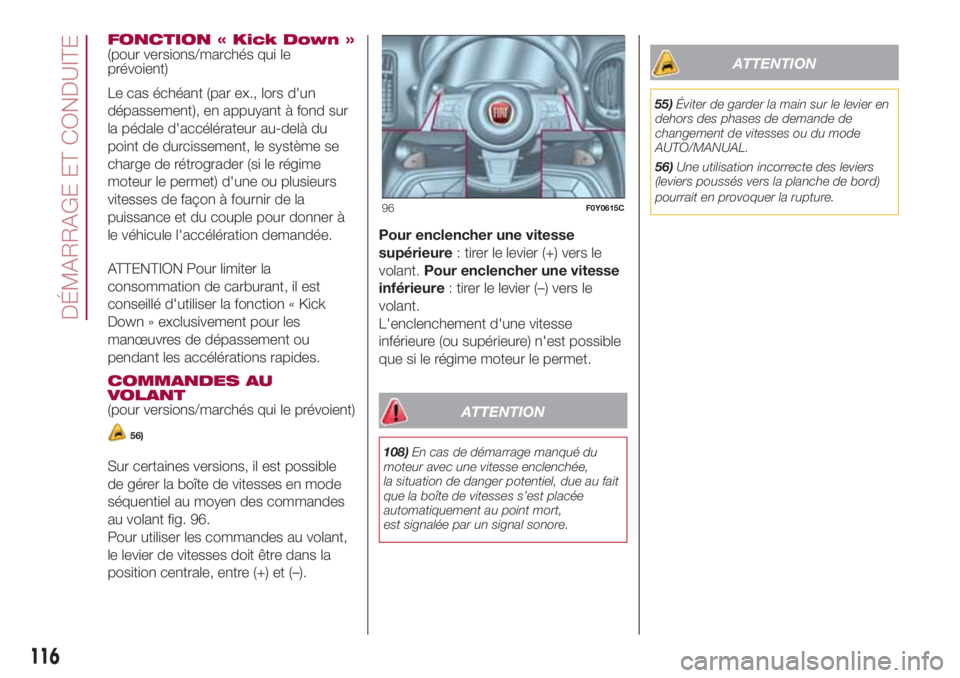

FONCTION « Kick Down »
(pour versions/marchés qui le
prévoient)
Le cas échéant (par ex., lors d'un
dépassement), en appuyant à fond sur
la pédale d'accélérateur au-delà du
point de durcissement, le système se
charge de rétrograder (si le régime
moteur le permet) d'une ou plusieurs
vitesses de façon à fournir de la
puissance et du couple pour donner à
le véhicule l'accélération demandée.
ATTENTION Pour limiter la
consommation de carburant, il est
conseillé d'utiliser la fonction « Kick
Down » exclusivement pour les
manœuvres de dépassement ou
pendant les accélérations rapides.
COMMANDES AU
VOLANT
(pour versions/marchés qui le prévoient)
56)
Sur certaines versions, il est possible
de gérer la boîte de vitesses en mode
séquentiel au moyen des commandes
au volant fig. 96.
Pour utiliser les commandes au volant,
le levier de vitesses doit être dans la
position centrale, entre (+) et (–).Pour enclencher une vitesse
supérieure: tirer le levier (+) vers le
volant.Pour enclencher une vitesse
inférieure: tirer le levier (–) vers le
volant.
L'enclenchement d'une vitesse
inférieure (ou supérieure) n'est possible
que si le régime moteur le permet.
ATTENTION
108)En cas de démarrage manqué du
moteur avec une vitesse enclenchée,
la situation de danger potentiel, due au fait
que la boîte de vitesses s’est placée
automatiquement au point mort,
est signalée par un signal sonore.
ATTENTION
55)Éviter de garder la main sur le levier en
dehors des phases de demande de
changement de vitesses ou du mode
AUTO/MANUAL.
56)Une utilisation incorrecte des leviers
(leviers poussés vers la planche de bord)
pourrait en provoquer la rupture.
96F0Y0615C
116
DÉMARRAGE ET CONDUITE

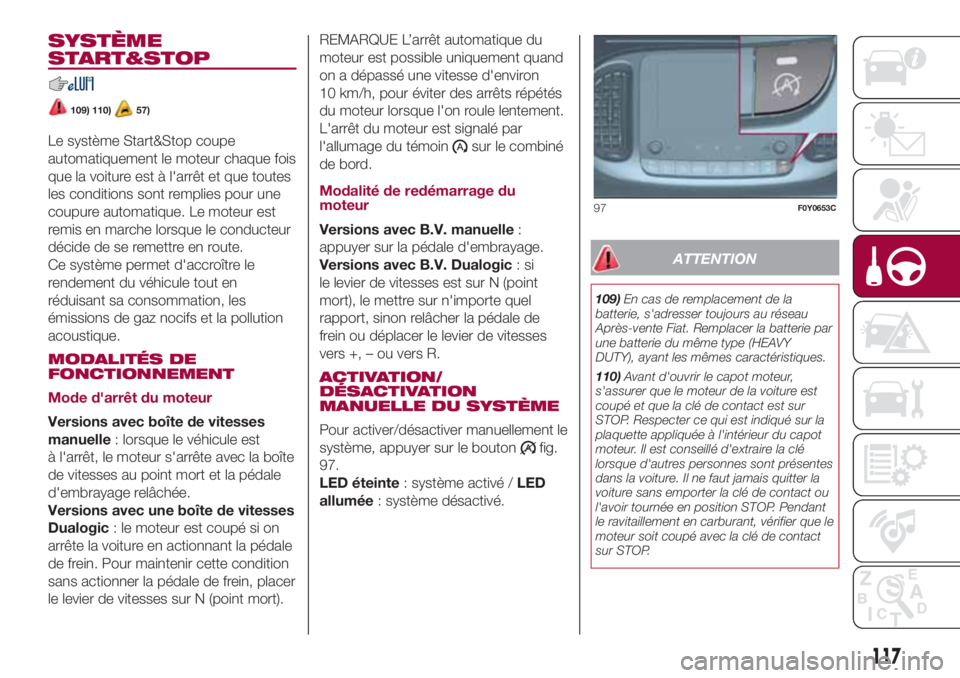

SYSTÈME
START&STOP
109) 110)57)
Le système Start&Stop coupe
automatiquement le moteur chaque fois
que la voiture est à l'arrêt et que toutes
les conditions sont remplies pour une
coupure automatique. Le moteur est
remis en marche lorsque le conducteur
décide de se remettre en route.
Ce système permet d'accroître le
rendement du véhicule tout en
réduisant sa consommation, les
émissions de gaz nocifs et la pollution
acoustique.
MODALITÉS DE
FONCTIONNEMENT
Mode d'arrêt du moteur
Versions avec boîte de vitesses
manuelle: lorsque le véhicule est
à l'arrêt, le moteur s'arrête avec la boîte
de vitesses au point mort et la pédale
d'embrayage relâchée.
Versions avec une boîte de vitesses
Dualogic: le moteur est coupé si on
arrête la voiture en actionnant la pédale
de frein. Pour maintenir cette condition
sans actionner la pédale de frein, placer
le levier de vitesses sur N (point mort).REMARQUE L’arrêt automatique du
moteur est possible uniquement quand
on a dépassé une vitesse d'environ
10 km/h, pour éviter des arrêts répétés
du moteur lorsque l'on roule lentement.
L'arrêt du moteur est signalé par
l'allumage du témoinsur le combiné
de bord.
Modalité de redémarrage du
moteur
Versions avec B.V. manuelle:
appuyer sur la pédale d'embrayage.
Versions avec B.V. Dualogic:si
le levier de vitesses est sur N (point
mort), le mettre sur n'importe quel
rapport, sinon relâcher la pédale de
frein ou déplacer le levier de vitesses
vers +, – ou vers R.
ACTIVATION/
DÉSACTIVATION
MANUELLE DU SYSTÈME
Pour activer/désactiver manuellement le
système, appuyer sur le bouton
fig.
97.
LED éteinte: système activé /LED
allumée: système désactivé.
ATTENTION
109)En cas de remplacement de la
batterie, s'adresser toujours au réseau
Après-vente Fiat. Remplacer la batterie par
une batterie du même type (HEAVY
DUTY), ayant les mêmes caractéristiques.
110)Avant d'ouvrir le capot moteur,
s'assurer que le moteur de la voiture est
coupé et que la clé de contact est sur
STOP. Respecter ce qui est indiqué sur la
plaquette appliquée à l'intérieur du capot
moteur. Il est conseillé d'extraire la clé
lorsque d'autres personnes sont présentes
dans la voiture. Il ne faut jamais quitter la
voiture sans emporter la clé de contact ou
l'avoir tournée en position STOP. Pendant
le ravitaillement en carburant, vérifier que le
moteur soit coupé avec la clé de contact
sur STOP.
97F0Y0653C
117

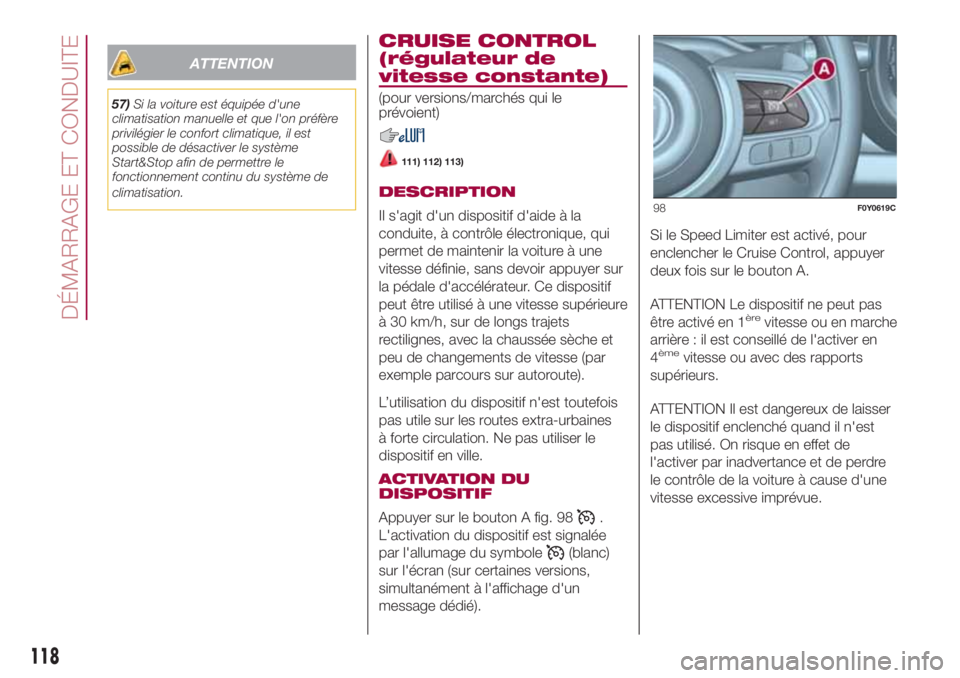

ATTENTION
57)Si la voiture est équipée d'une
climatisation manuelle et que l'on préfère
privilégier le confort climatique, il est
possible de désactiver le système
Start&Stop afin de permettre le
fonctionnement continu du système de
climatisation.
CRUISE CONTROL
(régulateur de
vitesse constante)
(pour versions/marchés qui le
prévoient)
111) 112) 113)
DESCRIPTION
Il s'agit d'un dispositif d'aide à la
conduite, à contrôle électronique, qui
permet de maintenir la voiture à une
vitesse définie, sans devoir appuyer sur
la pédale d'accélérateur. Ce dispositif
peut être utilisé à une vitesse supérieure
à 30 km/h, sur de longs trajets
rectilignes, avec la chaussée sèche et
peu de changements de vitesse (par
exemple parcours sur autoroute).
L’utilisation du dispositif n'est toutefois
pas utile sur les routes extra-urbaines
à forte circulation. Ne pas utiliser le
dispositif en ville.
ACTIVATION DU
DISPOSITIF
Appuyer sur le bouton A fig. 98
.
L'activation du dispositif est signalée
par l'allumage du symbole
(blanc)
sur l'écran (sur certaines versions,
simultanément à l'affichage d'un
message dédié).Si le Speed Limiter est activé, pour
enclencher le Cruise Control, appuyer
deux fois sur le bouton A.
ATTENTION Le dispositif ne peut pas
être activé en 1
èrevitesse ou en marche
arrière : il est conseillé de l'activer en
4
èmevitesse ou avec des rapports
supérieurs.
ATTENTION Il est dangereux de laisser
le dispositif enclenché quand il n'est
pas utilisé. On risque en effet de
l'activer par inadvertance et de perdre
le contrôle de la voiture à cause d'une
vitesse excessive imprévue.
98F0Y0619C
118
DÉMARRAGE ET CONDUITE
