FIAT 500L 2019 Manual de Uso e Manutenção (in Portuguese)

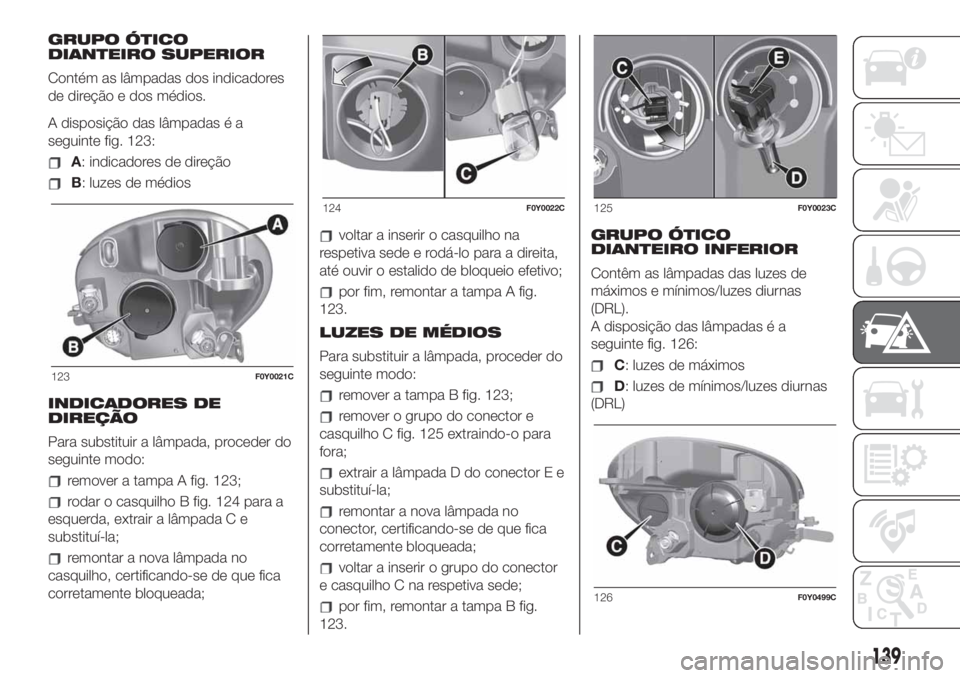

GRUPO ÓTICO
DIANTEIRO SUPERIOR
Contém as lâmpadas dos indicadores
de direção e dos médios.
A disposição das lâmpadas é a
seguinte fig. 123:
A: indicadores de direção
B: luzes de médios
INDICADORES DE
DIREÇÃO
Para substituir a lâmpada, proceder do
seguinte modo:
remover a tampa A fig. 123;
rodar o casquilho B fig. 124 para a
esquerda, extrair a lâmpada C e
substituí-la;
remontar a nova lâmpada no
casquilho, certificando-se de que fica
corretamente bloqueada;
voltar a inserir o casquilho na
respetiva sede e rodá-lo para a direita,
até ouvir o estalido de bloqueio efetivo;
por fim, remontar a tampa A fig.
123.
LUZES DE MÉDIOS
Para substituir a lâmpada, proceder do
seguinte modo:
remover a tampa B fig. 123;
remover o grupo do conector e
casquilho C fig. 125 extraindo-o para
fora;
extrair a lâmpada D do conector E e
substituí-la;
remontar a nova lâmpada no
conector, certificando-se de que fica
corretamente bloqueada;
voltar a inserir o grupo do conector
e casquilho C na respetiva sede;
por fim, remontar a tampa B fig.
123.GRUPO ÓTICO
DIANTEIRO INFERIOR
Contêm as lâmpadas das luzes de
máximos e mínimos/luzes diurnas
(DRL).
A disposição das lâmpadas é a
seguinte fig. 126:
C: luzes de máximos
D: luzes de mínimos/luzes diurnas
(DRL)123F0Y0021C
124F0Y0022C125F0Y0023C
126F0Y0499C
139

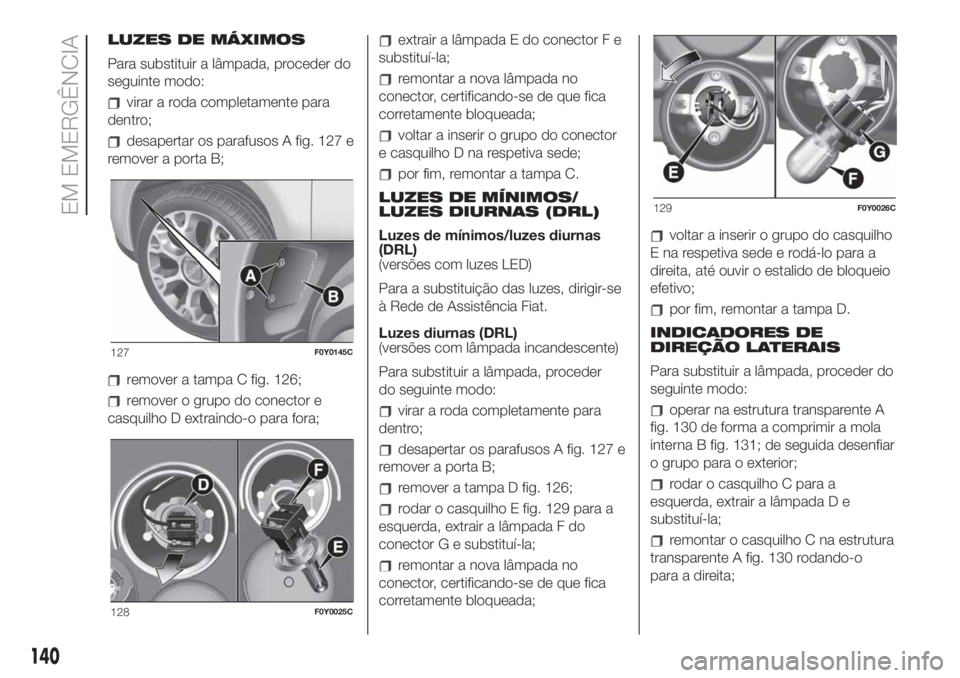

LUZES DE MÁXIMOS
Para substituir a lâmpada, proceder do
seguinte modo:
virar a roda completamente para
dentro;
desapertar os parafusos A fig. 127 e
remover a porta B;
remover a tampa C fig. 126;
remover o grupo do conector e
casquilho D extraindo-o para fora;
extrair a lâmpada E do conector F e
substituí-la;
remontar a nova lâmpada no
conector, certificando-se de que fica
corretamente bloqueada;
voltar a inserir o grupo do conector
e casquilho D na respetiva sede;
por fim, remontar a tampa C.
LUZES DE MÍNIMOS/
LUZES DIURNAS (DRL)
Luzes de mínimos/luzes diurnas
(DRL)
(versões com luzes LED)
Para a substituição das luzes, dirigir-se
à Rede de Assistência Fiat.
Luzes diurnas (DRL)
(versões com lâmpada incandescente)
Para substituir a lâmpada, proceder
do seguinte modo:
virar a roda completamente para
dentro;
desapertar os parafusos A fig. 127 e
remover a porta B;
remover a tampa D fig. 126;
rodar o casquilho E fig. 129 para a
esquerda, extrair a lâmpada F do
conector G e substituí-la;
remontar a nova lâmpada no
conector, certificando-se de que fica
corretamente bloqueada;
voltar a inserir o grupo do casquilho
E na respetiva sede e rodá-lo para a
direita, até ouvir o estalido de bloqueio
efetivo;
por fim, remontar a tampa D.
INDICADORES DE
DIREÇÃO LATERAIS
Para substituir a lâmpada, proceder do
seguinte modo:
operar na estrutura transparente A
fig. 130 de forma a comprimir a mola
interna B fig. 131; de seguida desenfiar
o grupo para o exterior;
rodar o casquilho C para a
esquerda, extrair a lâmpada D e
substituí-la;
remontar o casquilho C na estrutura
transparente A fig. 130 rodando-o
para a direita;
127F0Y0145C
128F0Y0025C
129F0Y0026C
140
EM EMERGÊNCIA

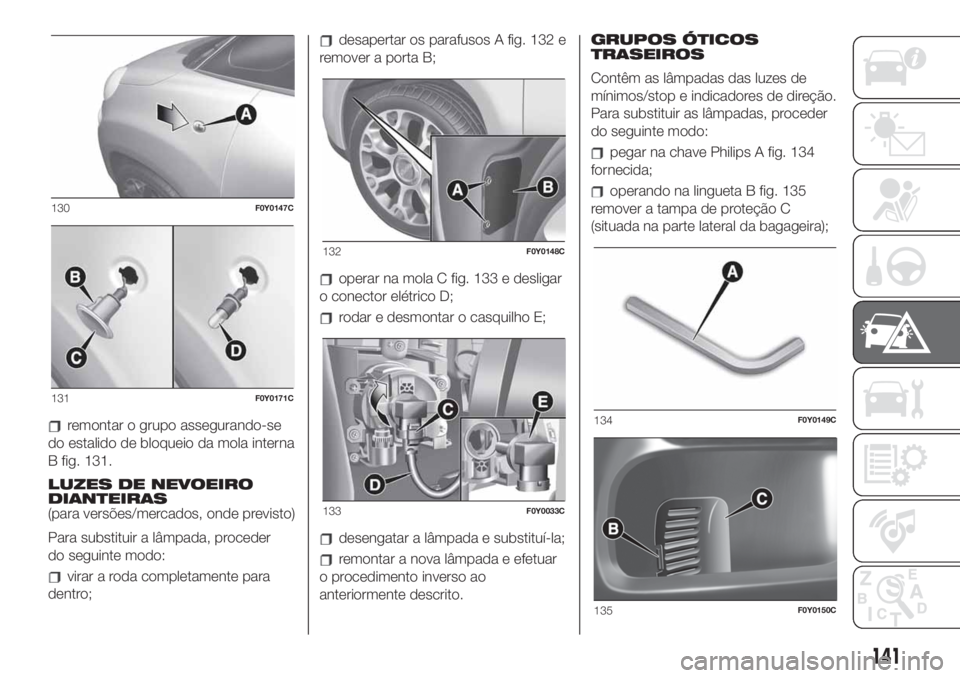

remontar o grupo assegurando-se
do estalido de bloqueio da mola interna
B fig. 131.
LUZES DE NEVOEIRO
DIANTEIRAS
(para versões/mercados, onde previsto)
Para substituir a lâmpada, proceder
do seguinte modo:
virar a roda completamente para
dentro;
desapertar os parafusos A fig. 132 e
remover a porta B;
operar na mola C fig. 133 e desligar
o conector elétrico D;
rodar e desmontar o casquilho E;
desengatar a lâmpada e substituí-la;
remontar a nova lâmpada e efetuar
o procedimento inverso ao
anteriormente descrito.GRUPOS ÓTICOS
TRASEIROS
Contêm as lâmpadas das luzes de
mínimos/stop e indicadores de direção.
Para substituir as lâmpadas, proceder
do seguinte modo:
pegar na chave Philips A fig. 134
fornecida;
operando na lingueta B fig. 135
remover a tampa de proteção C
(situada na parte lateral da bagageira);
130F0Y0147C
131F0Y0171C
132F0Y0148C
133F0Y0033C
134F0Y0149C
135F0Y0150C
141

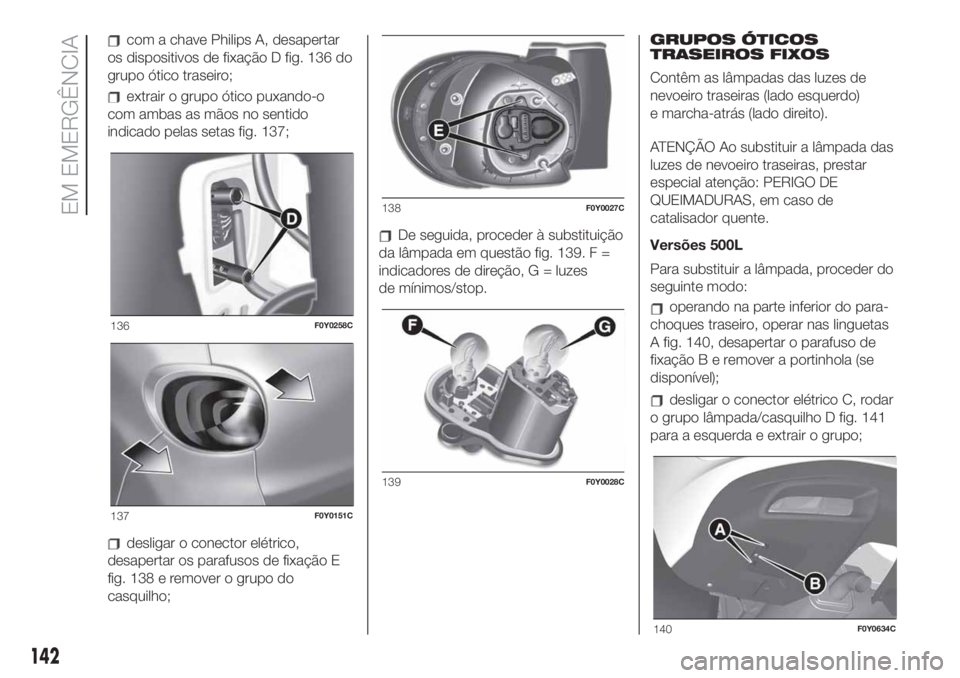

com a chave Philips A, desapertar
os dispositivos de fixação D fig. 136 do
grupo ótico traseiro;
extrair o grupo ótico puxando-o
com ambas as mãos no sentido
indicado pelas setas fig. 137;
desligar o conector elétrico,
desapertar os parafusos de fixação E
fig. 138 e remover o grupo do
casquilho;
De seguida, proceder à substituição
da lâmpada em questão fig. 139. F =
indicadores de direção, G = luzes
de mínimos/stop.
GRUPOS
ÓTICOS

TRASEIROS
FIXOS
Contêm
as
lâmpadas
das
luzes
de

nevoeiro
traseiras
(lado
esquerdo)
e
marcha-atrás
(lado
direito).
ATENÇÃO
Ao
substituir
a
lâmpada
das

luzes
de
nevoeiro
traseiras,
prestar

especial
atenção:
PERIGO
DE

QUEIMADURAS,
em
caso
de

catalisador
quente.
Versões500L
Para
substituir
a
lâmpada,
proceder
do

seguinte
modo:
PQFSBOEP
OB
QBSUF
JOGFSJPS
EP
QBSB
DIPRVFT
USBTFJSP

PQFSBS
OBT
MJOHVFUBT

"
GJH


EFTBQFSUBS
P
QBSBGVTP
EF

GJYBÎÍP
#
F
SFNPWFS
B
QPSUJOIPMB
TF

EJTQPOÓWFM

desligar o conector elétrico C, rodar
o grupo lâmpada/casquilho D fig. 141
para a esquerda e extrair o grupo;
136F0Y0258C
137F0Y0151C
138F0Y0027C
139F0Y0028C
140F0Y0634C
142
EM EMERGÊNCIA

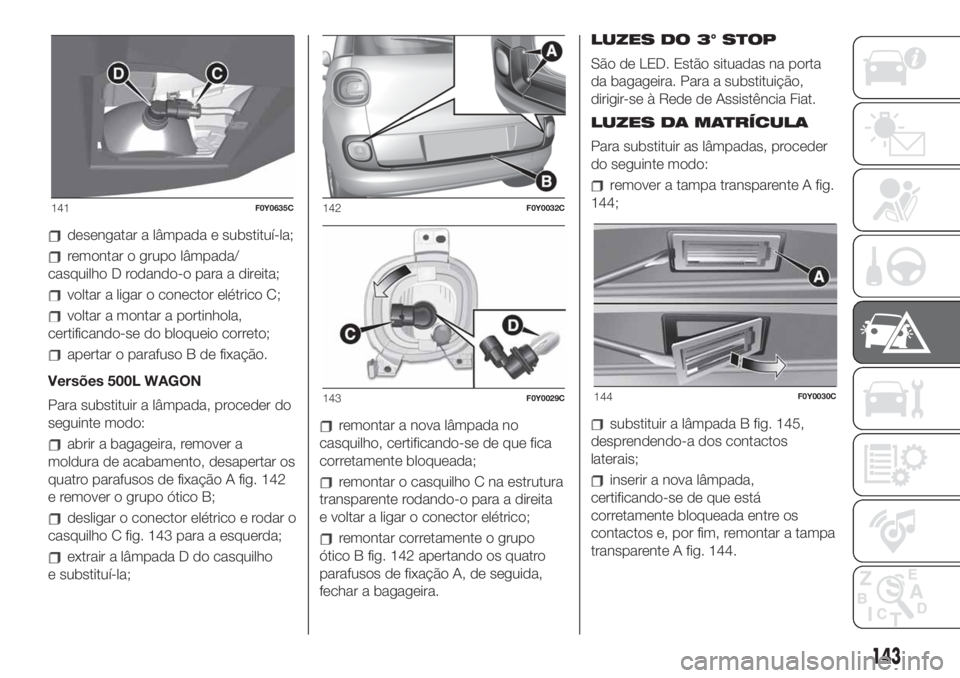

desengatar a lâmpada e substituí-la;
remontar o grupo lâmpada/
casquilho D rodando-o para a direita;
voltar a ligar o conector elétrico C;
voltar a montar a portinhola,
certificando-se do bloqueio correto;
apertar o parafuso B de fixação.
Versões 500L WAGON
Para substituir a lâmpada, proceder do
seguinte modo:
abrir a bagageira, remover a
moldura de acabamento, desapertar os
quatro parafusos de fixação A fig. 142
e remover o grupo ótico B;
desligar o conector elétrico e rodar o
casquilho C fig. 143 para a esquerda;
extrair a lâmpada D do casquilho
e substituí-la;
remontar a nova lâmpada no
casquilho, certificando-se de que fica
corretamente bloqueada;
remontar o casquilho C na estrutura
transparente rodando-o para a direita
e voltar a ligar o conector elétrico;
remontar corretamente o grupo
ótico B fig. 142 apertando os quatro
parafusos de fixação A, de seguida,
fechar a bagageira.LUZES DO 3° STOP
São de LED. Estão situadas na porta
da bagageira. Para a substituição,
dirigir-se à Rede de Assistência Fiat.
LUZES DA MATRÍCULA
Para substituir as lâmpadas, proceder
do seguinte modo:
remover a tampa transparente A fig.
144;
substituir a lâmpada B fig. 145,
desprendendo-a dos contactos
laterais;
inserir a nova lâmpada,
certificando-se de que está
corretamente bloqueada entre os
contactos e, por fim, remontar a tampa
transparente A fig. 144.
141F0Y0635C142F0Y0032C
143F0Y0029C144F0Y0030C
143

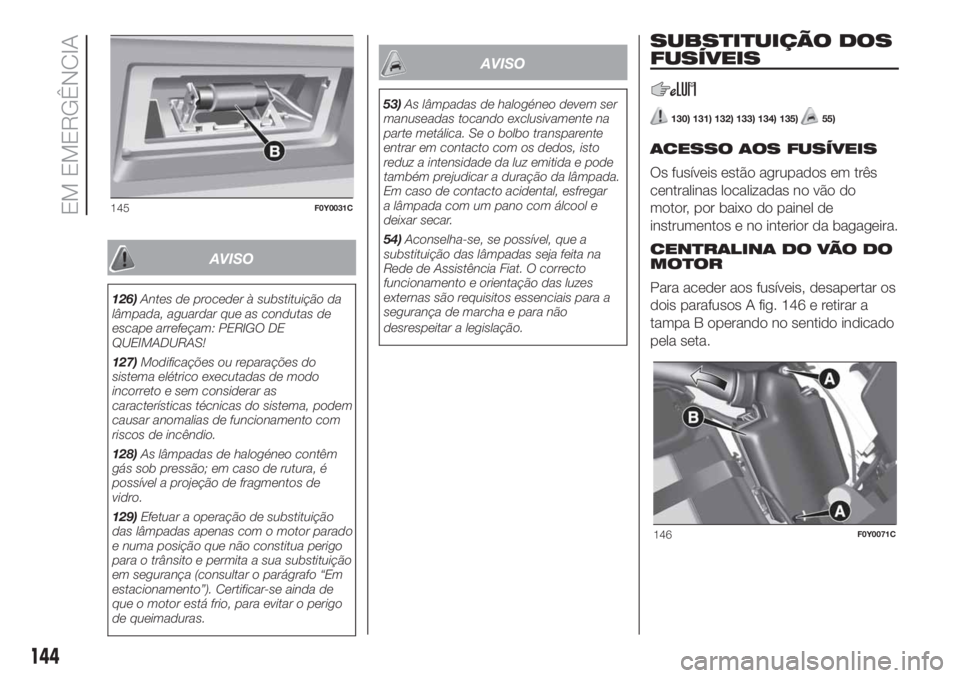

AVISO
126)Antes de proceder à substituição da
lâmpada, aguardar que as condutas de
escape arrefeçam: PERIGO DE
QUEIMADURAS!
127)Modificações ou reparações do
sistema elétrico executadas de modo
incorreto e sem considerar as
características técnicas do sistema, podem
causar anomalias de funcionamento com
riscos de incêndio.
128)As lâmpadas de halogéneo contêm
gás sob pressão; em caso de rutura, é
possível a projeção de fragmentos de
vidro.
129)Efetuar a operação de substituição
das lâmpadas apenas com o motor parado
e numa posição que não constitua perigo
para o trânsito e permita a sua substituição
em segurança (consultar o parágrafo “Em
estacionamento”). Certificar-se ainda de
que o motor está frio, para evitar o perigo
de queimaduras.
AVISO
53)As lâmpadas de halogéneo devem ser
manuseadas tocando exclusivamente na
parte metálica. Se o bolbo transparente
entrar em contacto com os dedos, isto
reduz a intensidade da luz emitida e pode
também prejudicar a duração da lâmpada.
Em caso de contacto acidental, esfregar
a lâmpada com um pano com álcool e
deixar secar.
54)Aconselha-se, se possível, que a
substituição das lâmpadas seja feita na
Rede de Assistência Fiat. O correcto
funcionamento e orientação das luzes
externas são requisitos essenciais para a
segurança de marcha e para não
desrespeitar a legislação.
SUBSTITUIÇÃO DOS
FUSÍVEIS
130) 131) 132) 133) 134) 135)55)
ACESSO AOS FUSÍVEIS
Os fusíveis estão agrupados em três
centralinas localizadas no vão do
motor, por baixo do painel de
instrumentos e no interior da bagageira.
CENTRALINA DO VÃO DO
MOTOR
Para aceder aos fusíveis, desapertar os
dois parafusos A fig. 146 e retirar a
tampa B operando no sentido indicado
pela seta.
145F0Y0031C
146F0Y0071C
144
EM EMERGÊNCIA

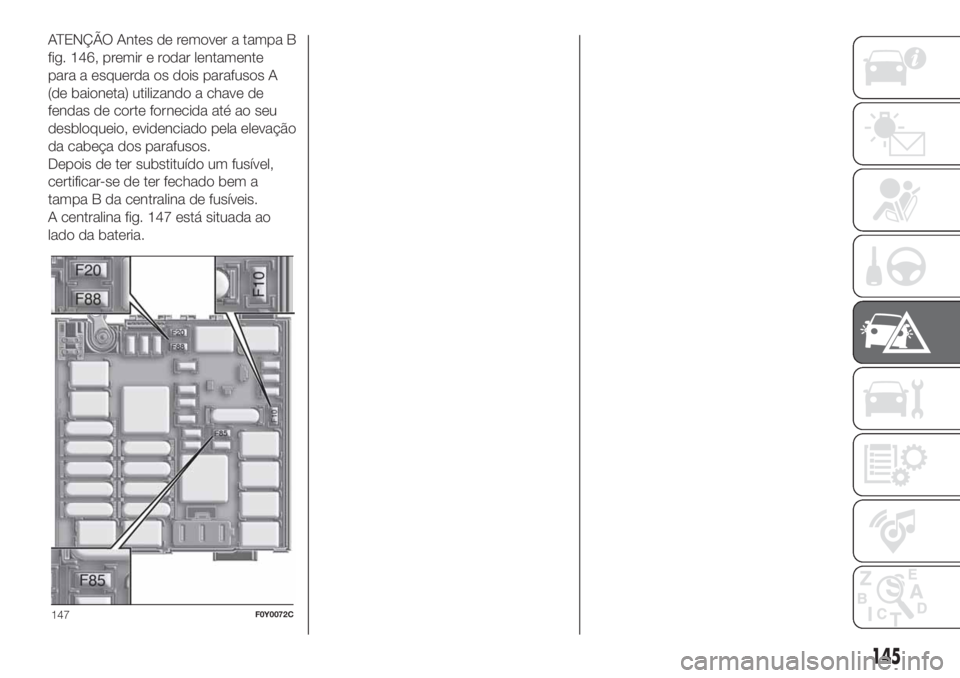

ATENÇÃO Antes de remover a tampa B
fig. 146, premir e rodar lentamente
para a esquerda os dois parafusos A
(de baioneta) utilizando a chave de
fendas de corte fornecida até ao seu
desbloqueio, evidenciado pela elevação
da cabeça dos parafusos.
Depois de ter substituído um fusível,
certificar-se de ter fechado bem a
tampa B da centralina de fusíveis.
A centralina fig. 147 está situada ao
lado da bateria.
147F0Y0072C
145

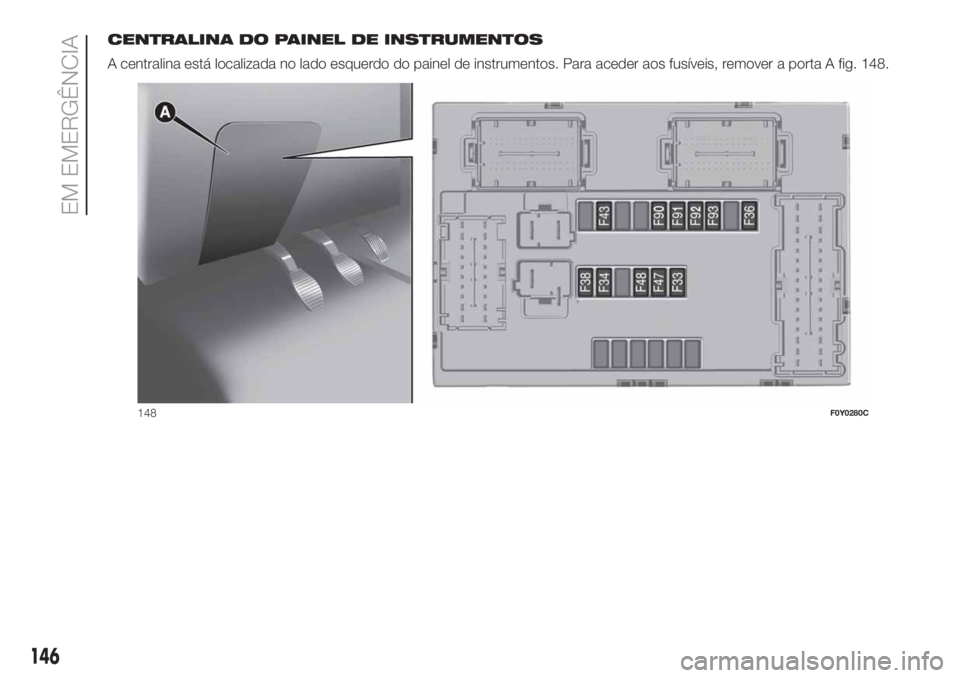

CENTRALINA DO PAINEL DE INSTRUMENTOS
A centralina está localizada no lado esquerdo do painel de instrumentos. Para aceder aos fusíveis, remover a porta A fig. 148.
148F0Y0280C
146
EM EMERGÊNCIA

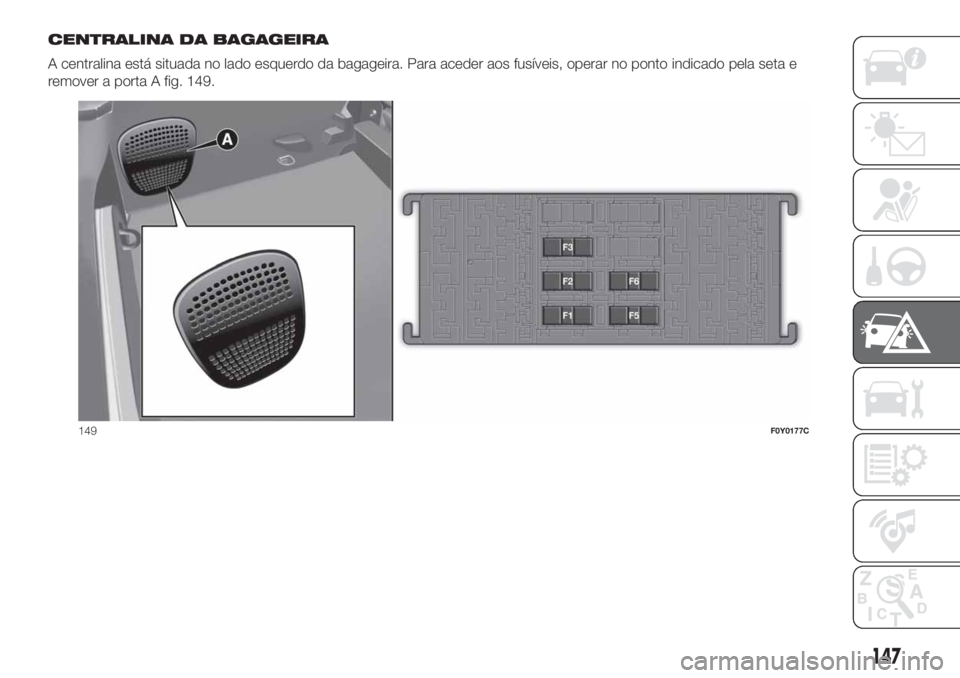

CENTRALINA DA BAGAGEIRA
A centralina está situada no lado esquerdo da bagageira. Para aceder aos fusíveis, operar no ponto indicado pela seta e
remover a porta A fig. 149.
149F0Y0177C
147

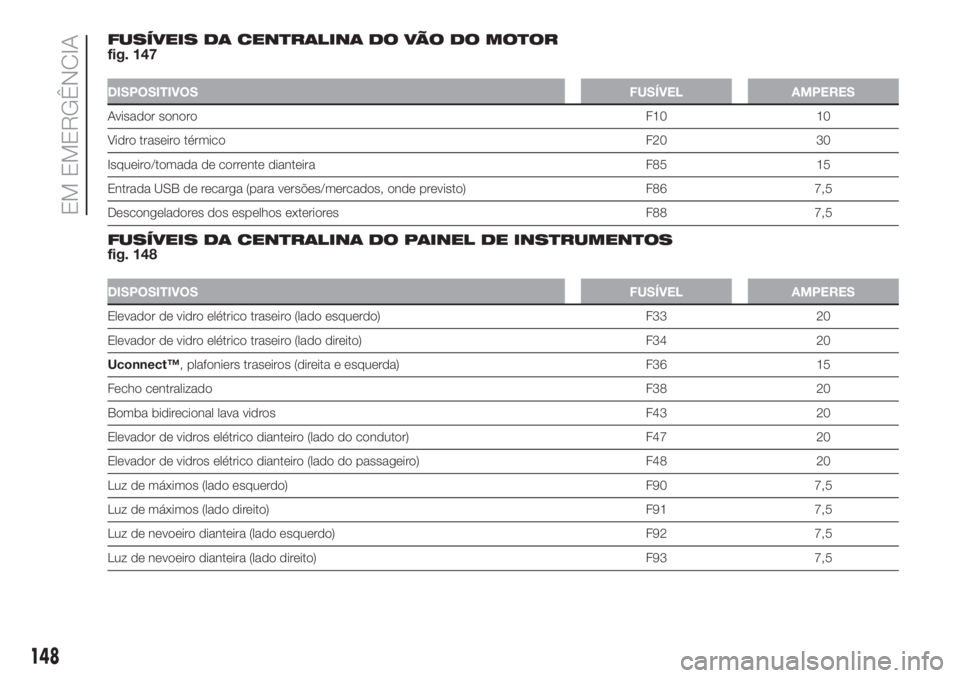

FUSÍVEIS DA CENTRALINA DO VÃO DO MOTOR
fig. 147
DISPOSITIVOSFUSÍVEL AMPERES
Avisador sonoroF10 10
Vidro traseiro térmicoF20 30
Isqueiro/tomada de corrente dianteira F85 15
Entrada USB de recarga (para versões/mercados, onde previsto) F86 7,5
Descongeladores dos espelhos exteriores F88 7,5
FUSÍVEIS DA CENTRALINA DO PAINEL DE INSTRUMENTOS
fig. 148
DISPOSITIVOSFUSÍVEL AMPERES
Elevador de vidro elétrico traseiro (lado esquerdo) F33 20
Elevador de vidro elétrico traseiro (lado direito) F34 20
Uconnect™, plafoniers traseiros (direita e esquerda) F36 15
Fecho centralizadoF38 20
Bomba bidirecional lava vidros F43 20
Elevador de vidros elétrico dianteiro (lado do condutor) F47 20
Elevador de vidros elétrico dianteiro (lado do passageiro) F48 20
Luz de máximos (lado esquerdo) F90 7,5
Luz de máximos (lado direito) F91 7,5
Luz de nevoeiro dianteira (lado esquerdo) F92 7,5
Luz de nevoeiro dianteira (lado direito) F93 7,5
148
EM EMERGÊNCIA
