FIAT 500L 2019 Manual de Uso e Manutenção (in Portuguese)

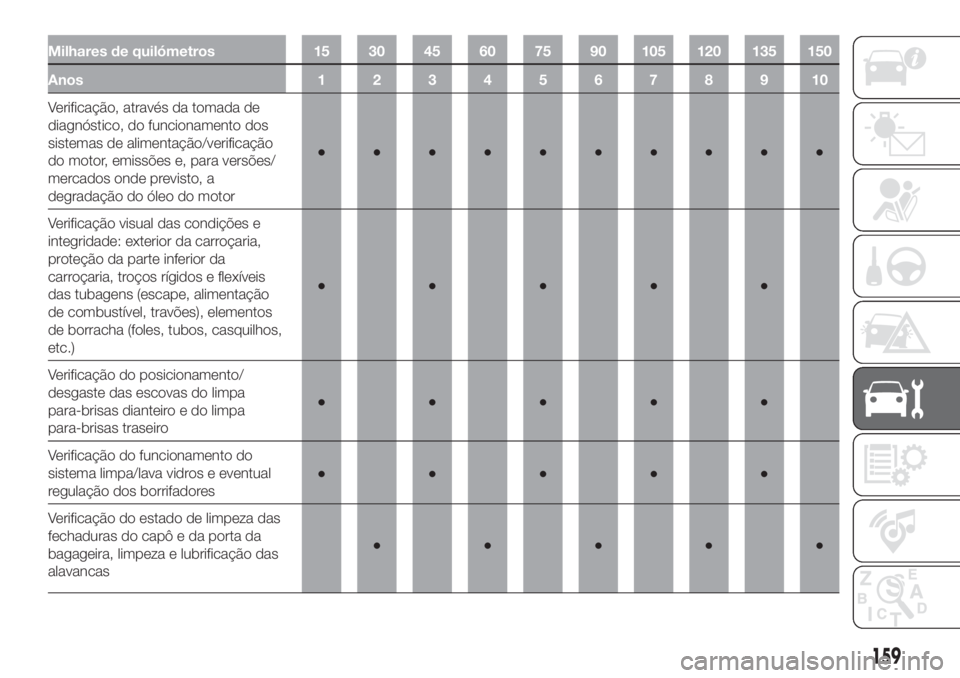

Milhares de quilómetros 15 30 45 60 75 90 105 120 135 150
Anos12345678910
Verificação, através da tomada de
diagnóstico, do funcionamento dos
sistemas de alimentação/verificação
do motor, emissões e, para versões/
mercados onde previsto, a
degradação do óleo do motor●●●●●●●●●●
Verificação visual das condições e
integridade: exterior da carroçaria,
proteção da parte inferior da
carroçaria, troços rígidos e flexíveis
das tubagens (escape, alimentação
de combustível, travões), elementos
de borracha (foles, tubos, casquilhos,
etc.)●●●●●
Verificação do posicionamento/
desgaste das escovas do limpa
para-brisas dianteiro e do limpa
para-brisas traseiro●●●●●
Verificação do funcionamento do
sistema limpa/lava vidros e eventual
regulação dos borrifadores●●●●●
Verificação do estado de limpeza das
fechaduras do capô e da porta da
bagageira, limpeza e lubrificação das
alavancas●●●●●
159

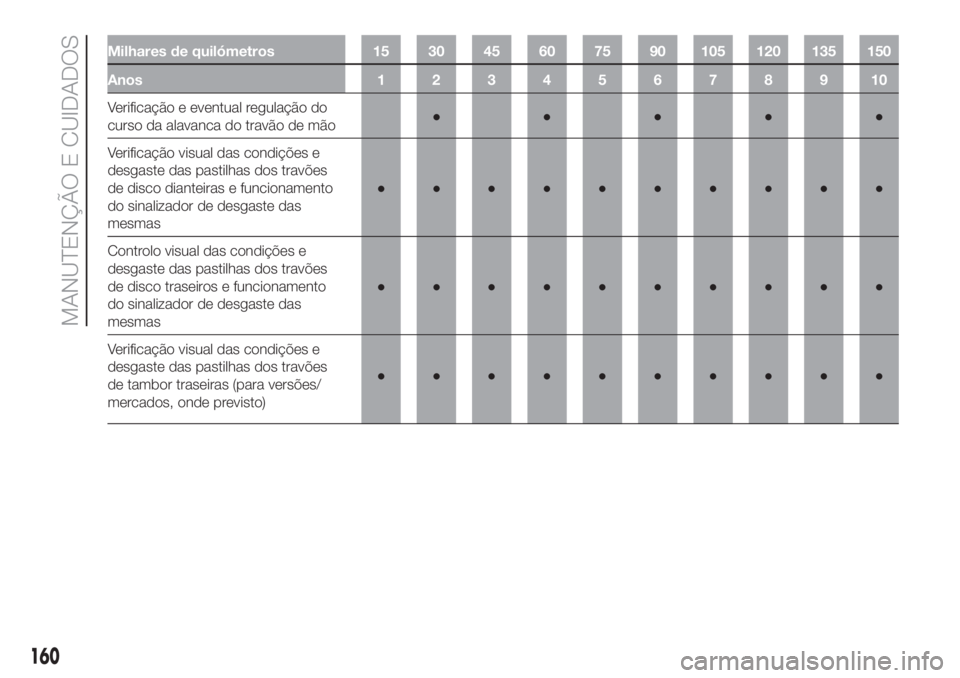

Milhares de quilómetros 15 30 45 60 75 90 105 120 135 150
Anos12345678910
Verificação e eventual regulação do
curso da alavanca do travão de mão●●●●●
Verificação visual das condições e
desgaste das pastilhas dos travões
de disco dianteiras e funcionamento
do sinalizador de desgaste das
mesmas●●●●●●●●●●
Controlo visual das condições e
desgaste das pastilhas dos travões
de disco traseiros e funcionamento
do sinalizador de desgaste das
mesmas●●●●●●●●●●
Verificação visual das condições e
desgaste das pastilhas dos travões
de tambor traseiras (para versões/
mercados, onde previsto)●●●●●●●●●●
160
MANUTENÇÃO E CUIDADOS

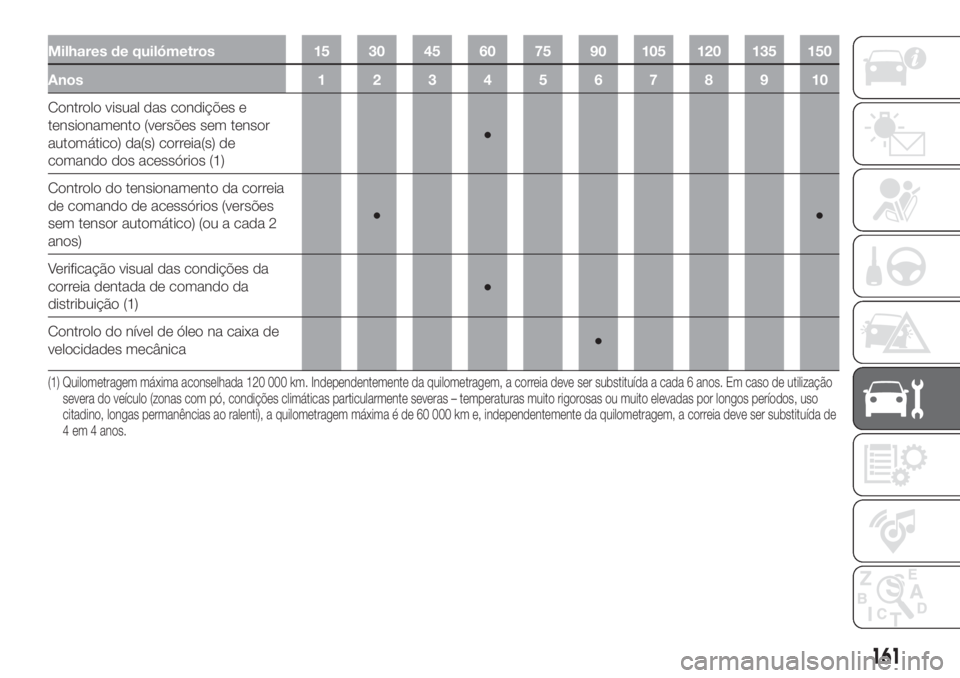

Milhares de quilómetros 15 30 45 60 75 90 105 120 135 150
Anos12345678910
Controlo visual das condições e
tensionamento (versões sem tensor
automático) da(s) correia(s) de
comando dos acessórios (1)●
Controlo do tensionamento da correia
de comando de acessórios (versões
sem tensor automático) (ou a cada 2
anos)●●
Verificação visual das condições da
correia dentada de comando da
distribuição (1)●
Controlo do nível de óleo na caixa de
velocidades mecânica●
(1) Quilometragem máxima aconselhada 120 000 km. Independentemente da quilometragem, a correia deve ser substituída a cada 6 anos. Em caso de utilização
severa do veículo (zonas com pó, condições climáticas particularmente severas – temperaturas muito rigorosas ou muito elevadas por longos períodos, uso
citadino, longas permanências ao ralenti), a quilometragem máxima é de 60 000 km e, independentemente da quilometragem, a correia deve ser substituída de
4 em 4 anos.
161

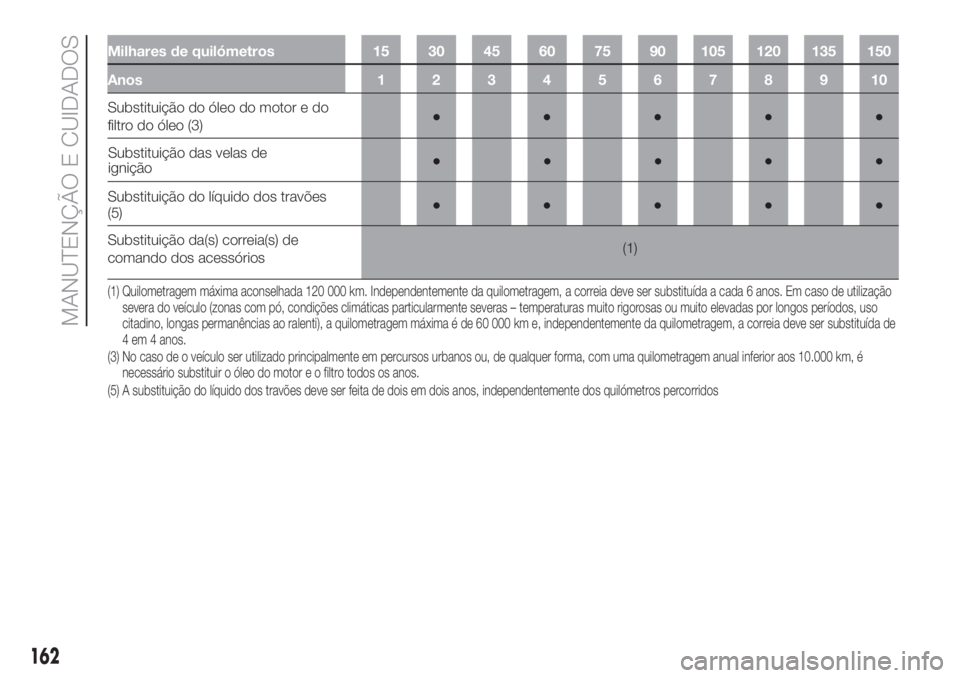

Milhares de quilómetros 15 30 45 60 75 90 105 120 135 150
Anos12345678910
Substituição do óleo do motor e do
filtro do óleo (3)●●●●●
Substituição do líquido dos travões
(5)●●●●●
Substituição da(s) correia(s) de
comando dos acessórios(1)
(3) No caso de o veículo ser utilizado principalmente em percursos urbanos ou, de qualquer forma, com uma quilometragem anual inferior aos 10.000 km, é
necessário substituir o óleo do motor e o filtro todos os anos.
(5) A substituição do líquido dos travões deve ser feita de dois em dois anos, independentemente dos quilómetros percorridos (1) Quilometragem máxima aconselhada 120 000 km. Independentemente da quilometragem, a correia deve ser substituída a cada 6 anos. Em caso de utilização
severa do veículo (zonas com pó, condições climáticas particularmente severas – temperaturas muito rigorosas ou muito elevadas por longos períodos, uso
citadino, longas permanências ao ralenti), a quilometragem máxima é de 60 000 km e, independentemente da quilometragem, a correia deve ser substituída de
4 em 4 anos.
162
MANUTENÇÃO E CUIDADOS
●●●●●Substituição das velas de
ignição

Milhares de quilómetros 15 30 45 60 75 90 105 120 135 150
Anos12345678910
Substituição da correia dentada do
comando da distribuição(1)
Substituição do cartucho do filtro de
ar (6)●●●●●
Substituição do filtro do habitáculo (6)
(O) (●)
●●●●●
(1) Quilometragem máxima aconselhada 120 000 km. Independentemente da quilometragem, a correia deve ser substituída a cada 6 anos. Em caso de utilização
severa do veículo (zonas com pó, condições climáticas particularmente severas – temperaturas muito rigorosas ou muito elevadas por longos períodos, uso
citadino, longas permanências ao ralenti), a quilometragem máxima é de 60 000 km e, independentemente da quilometragem, a correia deve ser substituída de
4 em 4 anos.
(6) Em caso de utilização do veículo em zonas com poeira, substituir o filtro a cada 15 000 km.
(O) Intervenções recomendadas
(●) Intervenções obrigatórias
163

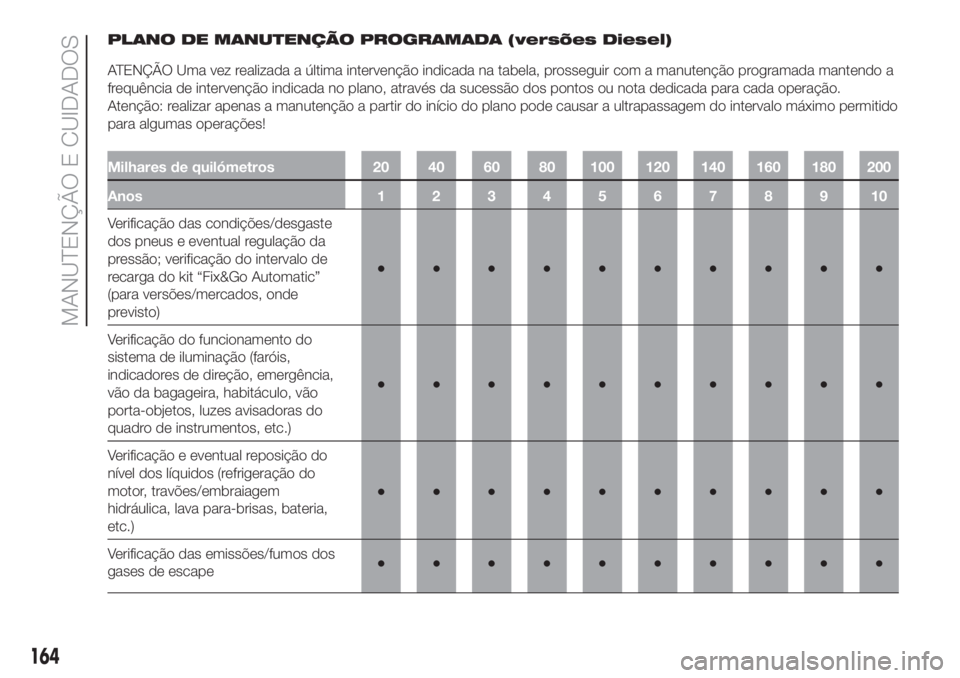

PLANO DE MANUTENÇÃO PROGRAMADA (versões Diesel)
ATENÇÃO Uma vez realizada a última intervenção indicada na tabela, prosseguir com a manutenção programada mantendo a
frequência de intervenção indicada no plano, através da sucessão dos pontos ou nota dedicada para cada operação.
Atenção: realizar apenas a manutenção a partir do início do plano pode causar a ultrapassagem do intervalo máximo permitido
para algumas operações!
Milhares de quilómetros 20 40 60 80 100 120 140 160 180 200
Anos12345678910
Verificação das condições/desgaste
dos pneus e eventual regulação da
pressão; verificação do intervalo de
recarga do kit “Fix&Go Automatic”
(para versões/mercados, onde
previsto)●●●●●●●●●●
Verificação do funcionamento do
sistema de iluminação (faróis,
indicadores de direção, emergência,
vão da bagageira, habitáculo, vão
porta-objetos, luzes avisadoras do
quadro de instrumentos, etc.)●●●●●●●●●●
Verificação e eventual reposição do
nível dos líquidos (refrigeração do
motor, travões/embraiagem
hidráulica, lava para-brisas, bateria,
etc.)●●●●●●●●●●
Verificação das emissões/fumos dos
gases de escape●●●●●●●●●●
164
MANUTENÇÃO E CUIDADOS

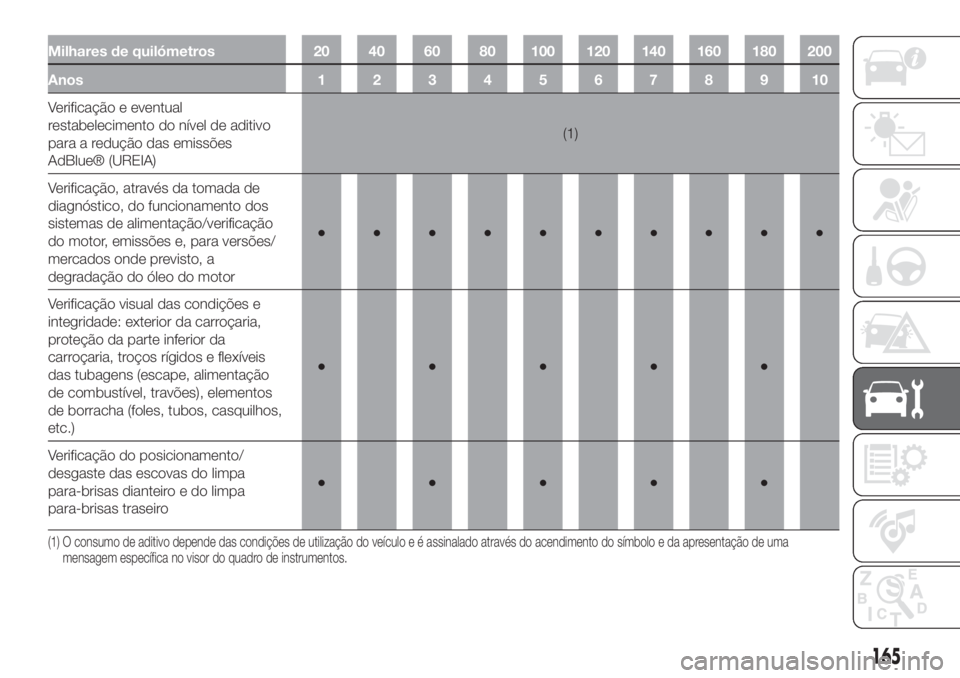

Milhares de quilómetros 20 40 60 80 100 120 140 160 180 200
Anos12345678910
Verificação e eventual
restabelecimento do nível de aditivo
para a redução das emissões
AdBlue® (UREIA)(1)
Verificação, através da tomada de
diagnóstico, do funcionamento dos
sistemas de alimentação/verificação
do motor, emissões e, para versões/
mercados onde previsto, a
degradação do óleo do motor●●●●●●●●●●
Verificação visual das condições e
integridade: exterior da carroçaria,
proteção da parte inferior da
carroçaria, troços rígidos e flexíveis
das tubagens (escape, alimentação
de combustível, travões), elementos
de borracha (foles, tubos, casquilhos,
etc.)●●●●●
Verificação do posicionamento/
desgaste das escovas do limpa
para-brisas dianteiro e do limpa
para-brisas traseiro●●●●●
(1) O consumo de aditivo depende das condições de utilização do veículo e é assinalado através do acendimento do símbolo e da apresentação de uma
mensagem específica no visor do quadro de instrumentos.
165

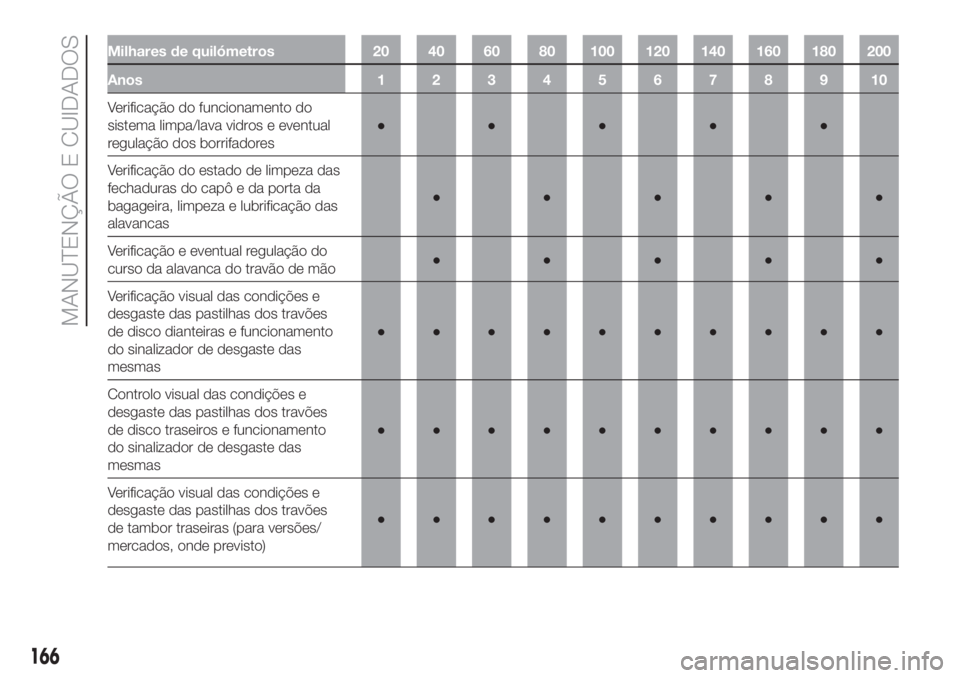

Milhares de quilómetros 20 40 60 80 100 120 140 160 180 200
Anos12345678910
Verificação do funcionamento do
sistema limpa/lava vidros e eventual
regulação dos borrifadores●●●●●
Verificação do estado de limpeza das
fechaduras do capô e da porta da
bagageira, limpeza e lubrificação das
alavancas●●●●●
Verificação e eventual regulação do
curso da alavanca do travão de mão●●●●●
Verificação visual das condições e
desgaste das pastilhas dos travões
de disco dianteiras e funcionamento
do sinalizador de desgaste das
mesmas●●●●●●●●●●
Controlo visual das condições e
desgaste das pastilhas dos travões
de disco traseiros e funcionamento
do sinalizador de desgaste das
mesmas●●●●●●●●●●
Verificação visual das condições e
desgaste das pastilhas dos travões
de tambor traseiras (para versões/
mercados, onde previsto)●●●●●●●●●●
166
MANUTENÇÃO E CUIDADOS

Milhares de quilómetros 20 40 60 80 100 120 140 160 180 200
Anos12345678910
Controlo visual das condições da
correia dentada de comando da
distribuição (excepto versões 1.3 16V
Multijet)●●
Verificação visual das condições (2)
e
tensionamento (versões sem tensor
automático) da(s) correia(s) de comando
dos acessórios
●●
Controlo do nível de óleo na caixa de
velocidades mecânica●
Controlo do nível de óleo de
comando da caixa Dualogic (3)●●●●●
Substituição do óleo do motor e do
filtro do óleo(4) (5)
(2) Quilometragem máxima aconselhada 120 000 km. Independentemente da quilometragem, a correia deve ser substituída a cada 6 anos. Em caso de utilização
severa do veículo (zonas com pó, clima frio, uso citadino, longas permanências ao ralenti), a quilometragem máxima é de 60 000 km e, independentementeda
quilometragem, a correia deve ser substituída a cada 4 anos.
(3) O controlo do nível é efetuado todos os anos para veículos que circulam em Países com condições climatéricas particularmente severas (climas frios).
(4) O intervalo efetivo de substituição do óleo e do filtro do óleo do motor depende da condição de utilização do veículo e é assinalado através de uma luz
avisadora ou mensagem no quadro de instrumentos. Não deve, em todo o caso, exceder os 2 anos.
(5) Se o veículo for utilizado principalmente em percursos urbanos, é necessário substituir o óleo do motor e o filtro anualmente.
167

Milhares de quilómetros 20 40 60 80 100 120 140 160 180 200
Anos12345678910
Substituição da(s) correia(s) de
comando dos acessórios(2)
Substituição da correia dentada do
comando da distribuição (exceto
versões 1.3 16 V Multijet)(2)
Substituição do cartucho do filtro de
combustível (6)●●●
Substituição do cartucho do filtro de
ar (7)●●●●●
Substituição do líquido dos travões
(8)●●●●●
Substituição do filtro do habitáculo
(7)(O) (●)
●●●●●
(2) Quilometragem máxima aconselhada 120 000 km. Independentemente da quilometragem, a correia deve ser substituída a cada 6 anos. Em caso de utilização
severa do veículo (zonas com pó, clima frio, uso citadino, longas permanências ao ralenti), a quilometragem máxima é de 60 000 km e, independentementeda
quilometragem, a correia deve ser substituída a cada 4 anos.
(6) Em caso de abastecimento do veículo com combustível de qualidade inferior à Especificação Europeia prevista, recomenda-se a substituição destefiltro a cada
20.000 km
(7) Em caso de utilização do veículo em zonas com poeira, substituir o filtro a cada 20.000 km.
(8) A substituição do líquido dos travões deve ser feita de dois em dois anos, independentemente dos quilómetros percorridos
(O) Intervenções recomendadas
(●) Intervenções obrigatórias
168
