PROGRAMMIERTE
WARTUNG
Eine korrekte Wartung ist die
Voraussetzung für lange Lebensdauer
des Fahrzeugs in optimalem Zustand.
Aus diesem Grunde hat Fiat eine Reihe
von Kontrollen und Wartungseingriffen
zu bestimmten Kilometerfälligkeiten und
in zeitlichen Abständen, wie im Plan
für die programmierte Wartung
beschrieben, vorgegeben.
Vor jeder Inspektion ist es immer sehr
wichtig, die Angaben im Plan für die
programmierte Wartung zu beachten (z.
B. regelmäßige Kontrolle des
Flüssigkeitsstandes, des Reifendrucks
usw.).
Die programmierte Wartung wird vom
ganzen Fiat-Servicenetz zu den
vorgeschriebenen Terminen angeboten.
Sollten im Verlauf der Inspektion außer
der vorgesehenen Eingriffe zusätzliche
Austausch- oder Reparaturarbeiten
erforderlich werden, können diese nur
mit dem ausdrücklichen Einverständnis
des Kunden ausgeführt werden. Wird
das Fahrzeug häufig zum Ziehen eines
Anhängers benutzt, ist die Zeitspanne
zwischen den Terminen der
programmierten Wartung zu verkürzen.ZUR BEACHTUNG Die Inspektionen
der programmierten Wartung sind vom
Hersteller vorgeschrieben. Mangelnde
Wartung kann zum Verlust der Garantie
führen. Es empfiehlt sich, eventuelle
kleine Betriebsstörungen sofort dem
Fiat-Servicenetz zu melden, ohne
bis zur Ausführung der nächsten
Inspektion zu warten.REGELMÄSSIGE
KONTROLLEN
Alle 1.000 kmoder vor einer langen
Reise ist Folgendes zu kontrollieren und
eventuell nachzufüllen:
Stand der Motorkühlflüssigkeit;
Stand der Bremsflüssigkeit;
Stand der Scheibenwaschflüssigkeit;
Druck und Zustand der Reifen;
Funktion der Beleuchtungsanlage
(Scheinwerfer, Fahrtrichtungsanzeiger,
Notbeleuchtung, usw.);
Funktion der Scheibenwisch-/
waschanlage und Position/Verschleiß
der Wischerblätter an Front- und
Heckscheibe.
Alle3.000km den Stand des Motoröls
kontrollieren und eventuell wieder
herstellen.Für die Versionen 0.9
TwinAir Turboalle3.000km
kontrollieren und eventuell den
maximalen Motorölfüllstand wieder
herstellen.
159

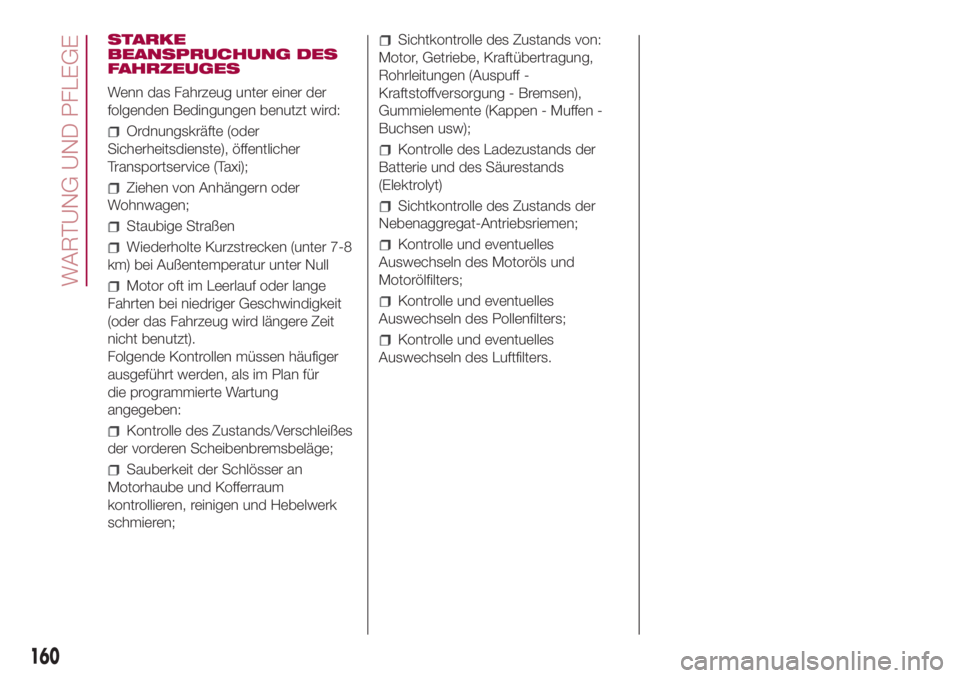

STARKE
BEANSPRUCHUNG DES
FAHRZEUGES
Wenn das Fahrzeug unter einer der
folgenden Bedingungen benutzt wird:
Ordnungskräfte (oder
Sicherheitsdienste), öffentlicher
Transportservice (Taxi);
Ziehen von Anhängern oder
Wohnwagen;
Staubige Straßen
Wiederholte Kurzstrecken (unter 7-8
km) bei Außentemperatur unter Null
Motor oft im Leerlauf oder lange
Fahrten bei niedriger Geschwindigkeit
(oder das Fahrzeug wird längere Zeit
nicht benutzt).
Folgende Kontrollen müssen häufiger
ausgeführt werden, als im Plan für
die programmierte Wartung
angegeben:
Kontrolle des Zustands/Verschleißes
der vorderen Scheibenbremsbeläge;
Sauberkeit der Schlösser an
Motorhaube und Kofferraum
kontrollieren, reinigen und Hebelwerk
schmieren;
Sichtkontrolle des Zustands von:
Motor, Getriebe, Kraftübertragung,
Rohrleitungen (Auspuff -
Kraftstoffversorgung - Bremsen),
Gummielemente (Kappen - Muffen -
Buchsen usw);
Kontrolle des Ladezustands der
Batterie und des Säurestands
(Elektrolyt)
Sichtkontrolle des Zustands der
Nebenaggregat-Antriebsriemen;
Kontrolle und eventuelles
Auswechseln des Motoröls und
Motorölfilters;
Kontrolle und eventuelles
Auswechseln des Pollenfilters;
Kontrolle und eventuelles
Auswechseln des Luftfilters.
160
WARTUNG UND PFLEGE

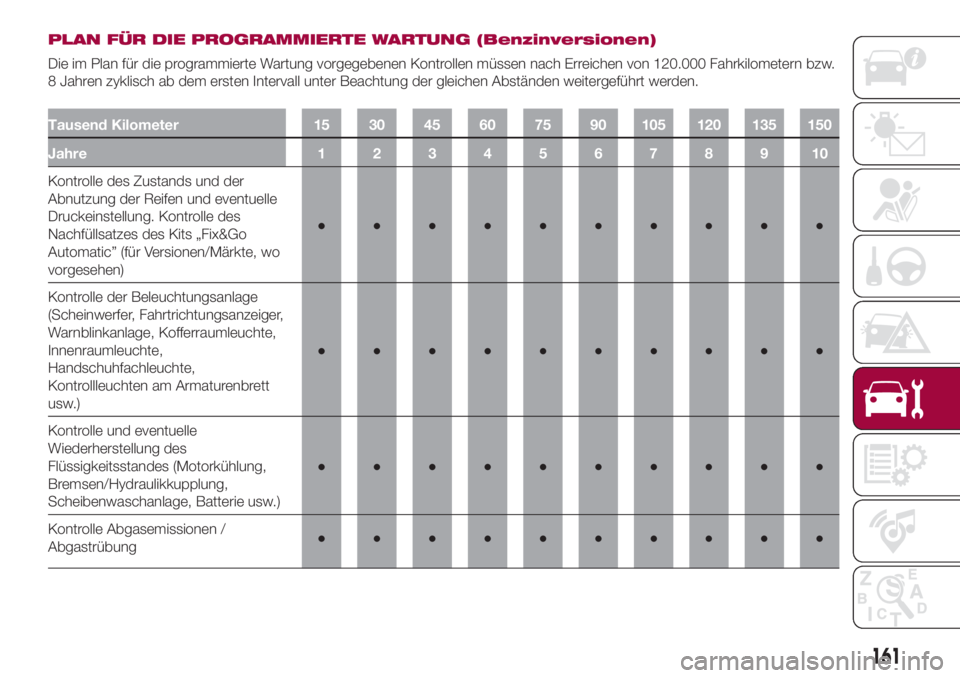

PLAN FÜR DIE PROGRAMMIERTE WARTUNG (Benzinversionen)
Die im Plan für die programmierte Wartung vorgegebenen Kontrollen müssen nach Erreichen von 120.000 Fahrkilometern bzw.
8 Jahren zyklisch ab dem ersten Intervall unter Beachtung der gleichen Abständen weitergeführt werden.
Tausend Kilometer 15 30 45 60 75 90 105 120 135 150
Jahre12345678910
Kontrolle des Zustands und der
Abnutzung der Reifen und eventuelle
Druckeinstellung. Kontrolle des
Nachfüllsatzes des Kits „Fix&Go
Automatic” (für Versionen/Märkte, wo
vorgesehen)●●●●●●●●●●
Kontrolle der Beleuchtungsanlage
(Scheinwerfer, Fahrtrichtungsanzeiger,
Warnblinkanlage, Kofferraumleuchte,
Innenraumleuchte,
Handschuhfachleuchte,
Kontrollleuchten am Armaturenbrett
usw.)●●●●●●●●●●
Kontrolle und eventuelle
Wiederherstellung des
Flüssigkeitsstandes (Motorkühlung,
Bremsen/Hydraulikkupplung,
Scheibenwaschanlage, Batterie usw.)●●●●●●●●●●
Kontrolle Abgasemissionen /
Abgastrübung●●●●●●●●●●
161

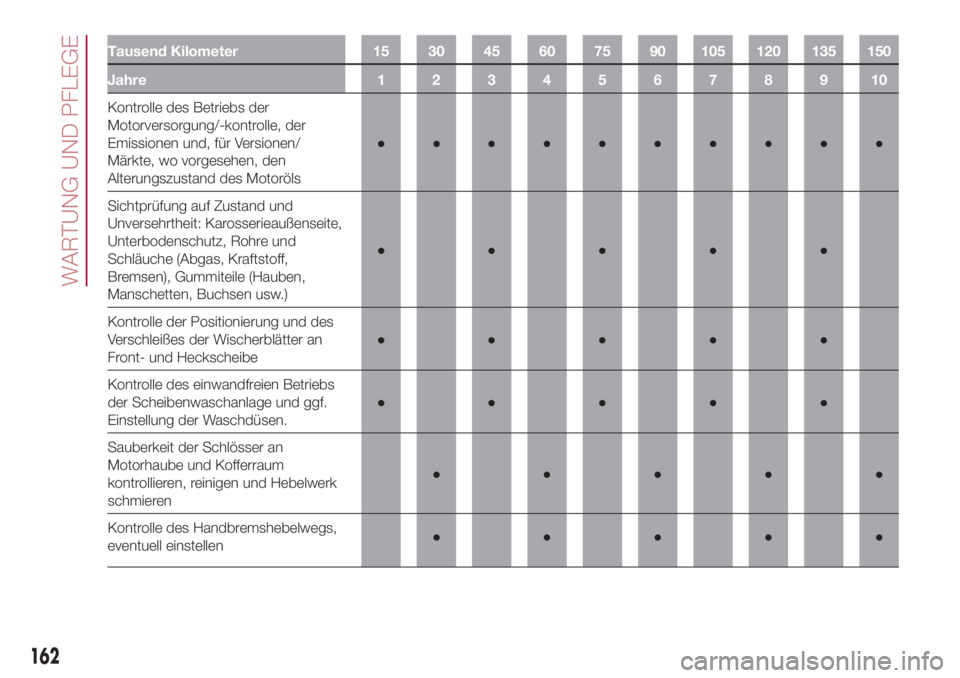

Tausend Kilometer 15 30 45 60 75 90 105 120 135 150
Jahre12345678910
Kontrolle des Betriebs der
Motorversorgung/-kontrolle, der
Emissionen und, für Versionen/
Märkte, wo vorgesehen, den
Alterungszustand des Motoröls●●●●●●●●●●
Sichtprüfung auf Zustand und
Unversehrtheit: Karosserieaußenseite,
Unterbodenschutz, Rohre und
Schläuche (Abgas, Kraftstoff,
Bremsen), Gummiteile (Hauben,
Manschetten, Buchsen usw.)●●●●●
Kontrolle der Positionierung und des
Verschleißes der Wischerblätter an
Front- und Heckscheibe●●●●●
Kontrolle des einwandfreien Betriebs
der Scheibenwaschanlage und ggf.
Einstellung der Waschdüsen.●●●●●
Sauberkeit der Schlösser an
Motorhaube und Kofferraum
kontrollieren, reinigen und Hebelwerk
schmieren●●●●●
Kontrolle des Handbremshebelwegs,
eventuell einstellen●●●●●
162
WARTUNG UND PFLEGE

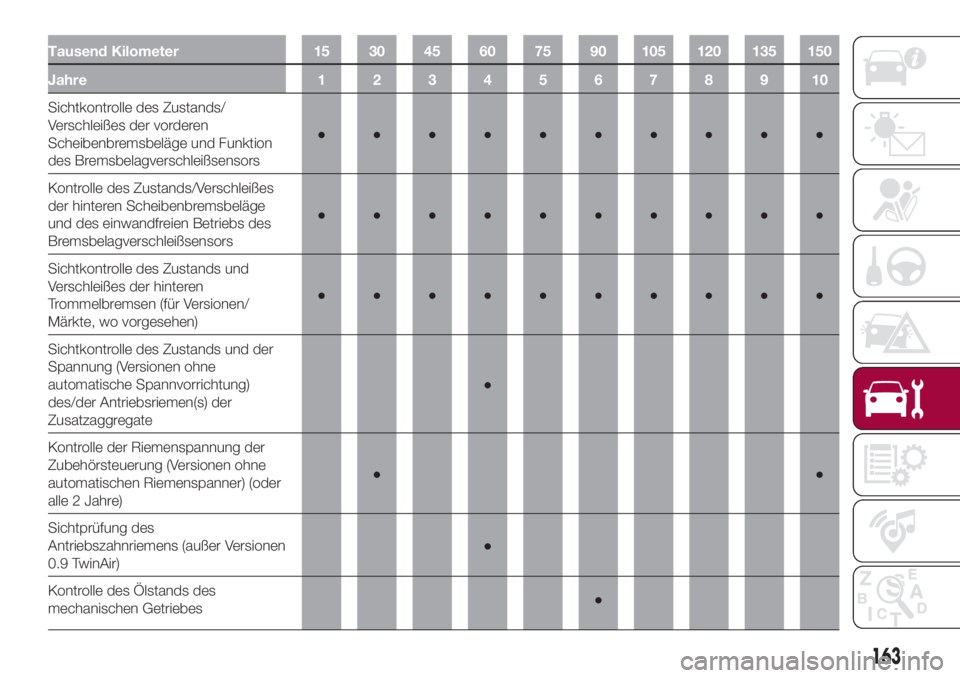

Tausend Kilometer 15 30 45 60 75 90 105 120 135 150
Jahre12345678910
Sichtkontrolle des Zustands/
Verschleißes der vorderen
Scheibenbremsbeläge und Funktion
des Bremsbelagverschleißsensors●●●●●●●●●●
Kontrolle des Zustands/Verschleißes
der hinteren Scheibenbremsbeläge
und des einwandfreien Betriebs des
Bremsbelagverschleißsensors●●●●●●●●●●
Sichtkontrolle des Zustands und
Verschleißes der hinteren
Trommelbremsen (für Versionen/
Märkte, wo vorgesehen)●●●●●●●●●●
Sichtkontrolle des Zustands und der
Spannung (Versionen ohne
automatische Spannvorrichtung)
des/der Antriebsriemen(s) der
Zusatzaggregate●
Kontrolle der Riemenspannung der
Zubehörsteuerung (Versionen ohne
automatischen Riemenspanner) (oder
alle 2 Jahre)●●
Sichtprüfung des
Antriebszahnriemens (außer Versionen
0.9 TwinAir)●
Kontrolle des Ölstands des
mechanischen Getriebes●
163

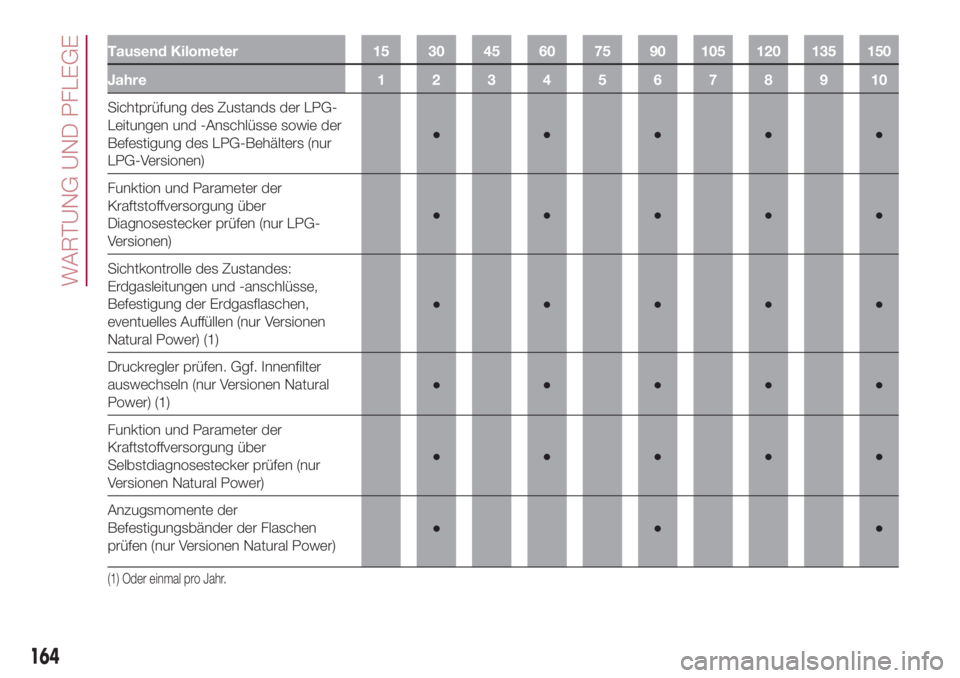

Tausend Kilometer 15 30 45 60 75 90 105 120 135 150
Jahre12345678910
Sichtprüfung des Zustands der LPG-
Leitungen und -Anschlüsse sowie der
Befestigung des LPG-Behälters (nur
LPG-Versionen)●●●●●
Funktion und Parameter der
Kraftstoffversorgung über
Diagnosestecker prüfen (nur LPG-
Versionen)●●●●●
Sichtkontrolle des Zustandes:
Erdgasleitungen und -anschlüsse,
Befestigung der Erdgasflaschen,
eventuelles Auffüllen (nur Versionen
Natural Power) (1)●●●●●
Druckregler prüfen. Ggf. Innenfilter
auswechseln (nur Versionen Natural
Power) (1)●●●●●
Funktion und Parameter der
Kraftstoffversorgung über
Selbstdiagnosestecker prüfen (nur
Versionen Natural Power)●●●●●
Anzugsmomente der
Befestigungsbänder der Flaschen
prüfen (nur Versionen Natural Power)●●●
(1) Oder einmal pro Jahr.
164
WARTUNG UND PFLEGE

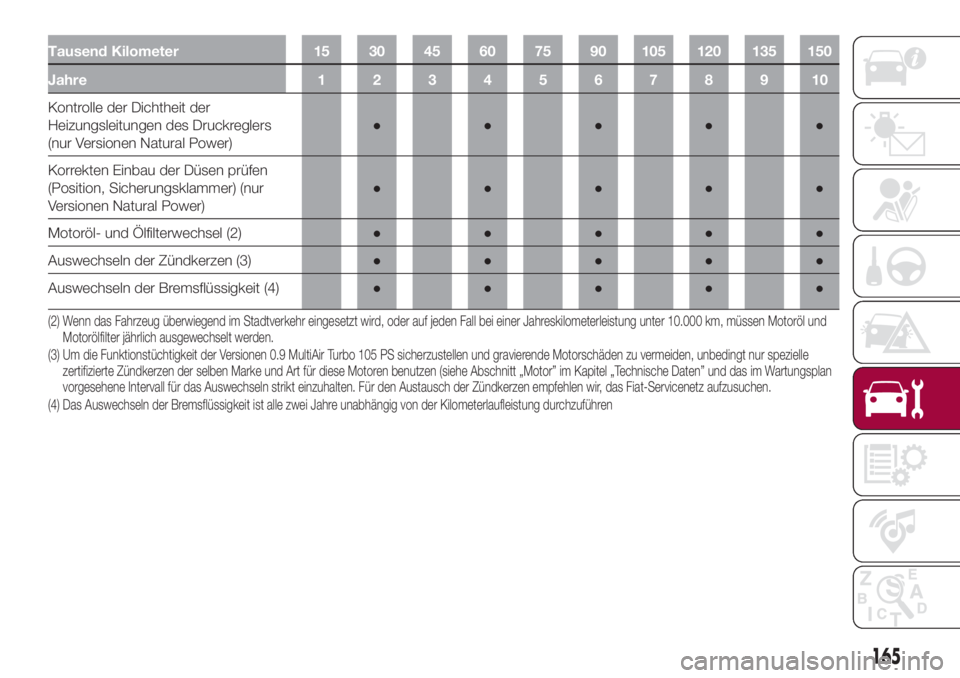

Tausend Kilometer 15 30 45 60 75 90 105 120 135 150
Jahre12345678910
Kontrolle der Dichtheit der
Heizungsleitungen des Druckreglers
(nur Versionen Natural Power)●●●●●
Korrekten Einbau der Düsen prüfen
(Position, Sicherungsklammer) (nur
Versionen Natural Power)●●●●●
Motoröl- und Ölfilterwechsel (2)●●●●●
Auswechseln der Zündkerzen (3)●●●●●
Auswechseln der Bremsflüssigkeit (4)●●●●●
(2) Wenn das Fahrzeug überwiegend im Stadtverkehr eingesetzt wird, oder auf jeden Fall bei einer Jahreskilometerleistung unter 10.000 km, müssen Motoröl und
Motorölfilter jährlich ausgewechselt werden.
(3) Um die Funktionstüchtigkeit der Versionen 0.9 MultiAir Turbo 105 PS sicherzustellen und gravierende Motorschäden zu vermeiden, unbedingt nur spezielle
zertifizierte Zündkerzen der selben Marke und Art für diese Motoren benutzen (siehe Abschnitt „Motor” im Kapitel „Technische Daten” und das im Wartungsplan
vorgesehene Intervall für das Auswechseln strikt einzuhalten. Für den Austausch der Zündkerzen empfehlen wir, das Fiat-Servicenetz aufzusuchen.
(4) Das Auswechseln der Bremsflüssigkeit ist alle zwei Jahre unabhängig von der Kilometerlaufleistung durchzuführen
165

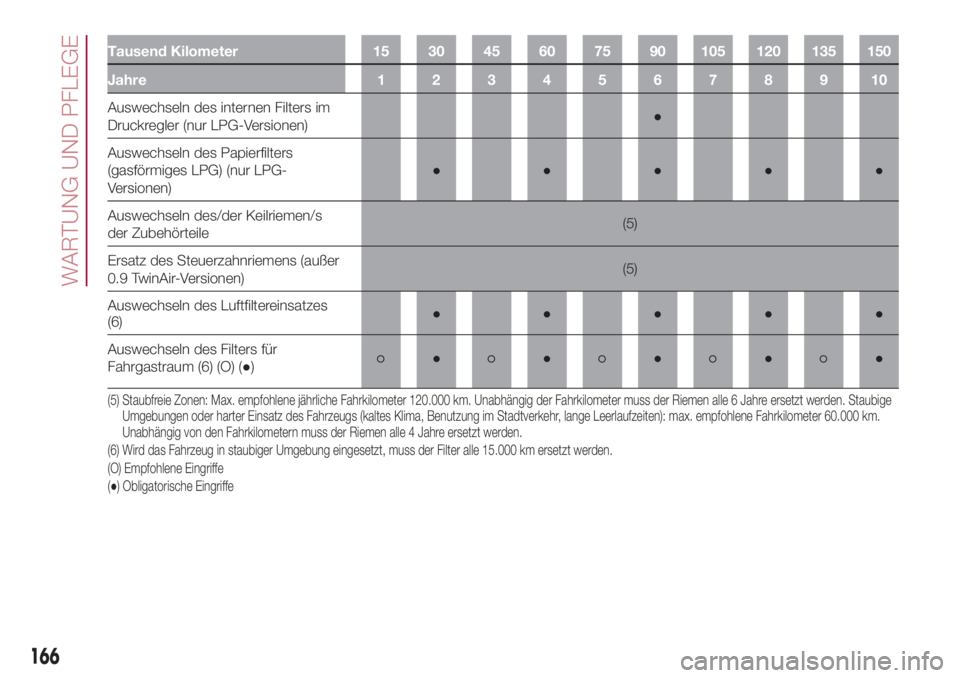

Tausend Kilometer 15 30 45 60 75 90 105 120 135 150
Jahre12345678910
Auswechseln des internen Filters im
Druckregler (nur LPG-Versionen)●
Auswechseln des Papierfilters
(gasförmiges LPG) (nur LPG-
Versionen)●●●●●
Auswechseln des/der Keilriemen/s
der Zubehörteile(5)
Ersatz des Steuerzahnriemens (außer
0.9 TwinAir-Versionen)(5)
Auswechseln des Luftfiltereinsatzes
(6)●●●●●
Auswechseln des Filters für
Fahrgastraum (6) (O) (●)
●●●●●
(5) Staubfreie Zonen: Max. empfohlene jährliche Fahrkilometer 120.000 km. Unabhängig der Fahrkilometer muss der Riemen alle 6 Jahre ersetzt werden. Staubige
Umgebungen oder harter Einsatz des Fahrzeugs (kaltes Klima, Benutzung im Stadtverkehr, lange Leerlaufzeiten): max. empfohlene Fahrkilometer 60.000 km.
Unabhängig von den Fahrkilometern muss der Riemen alle 4 Jahre ersetzt werden.
(6) Wird das Fahrzeug in staubiger Umgebung eingesetzt, muss der Filter alle 15.000 km ersetzt werden.
(O) Empfohlene Eingriffe
(●) Obligatorische Eingriffe
166
WARTUNG UND PFLEGE

PLAN FÜR DIE PROGRAMMIERTE WARTUNG (Dieselversionen)
Die im Plan für die programmierte Wartung vorgegebenen Kontrollen müssen nach Erreichen von 120.000 Fahrkilometern bzw.
6 Jahren zyklisch ab dem ersten Intervall unter Beachtung der gleichen Abständen weitergeführt werden.
Tausend Kilometer 20 40 60 80 100 120 140 160 180 200
Jahre12345678910
Kontrolle des Zustands und der
Abnutzung der Reifen und eventuelle
Druckeinstellung. Kontrolle des
Nachfüllsatzes des Kits „Fix&Go
Automatic” (für Versionen/Märkte, wo
vorgesehen)●●●●●●●●●●
Kontrolle der Beleuchtungsanlage
(Scheinwerfer, Fahrtrichtungsanzeiger,
Warnblinkanlage, Kofferraumleuchte,
Innenraumleuchte,
Handschuhfachleuchte,
Kontrollleuchten am Armaturenbrett
usw.)●●●●●●●●●●
Kontrolle und eventuelle
Wiederherstellung des
Flüssigkeitsstandes (Motorkühlung,
Bremsen/Hydraulikkupplung,
Scheibenwaschanlage, Batterie usw.)●●●●●●●●●●
Kontrolle Abgasemissionen /
Abgastrübung●●●●●●●●●●
167

Tausend Kilometer 20 40 60 80 100 120 140 160 180 200
Jahre12345678910
Kontrolle des Betriebs der
Motorversorgung/-kontrolle, der
Emissionen und, für Versionen/
Märkte, wo vorgesehen, den
Alterungszustand des Motoröls●●●●●●●●●●
Sichtprüfung auf Zustand und
Unversehrtheit: Karosserieaußenseite,
Unterbodenschutz, Rohre und
Schläuche (Abgas, Kraftstoff,
Bremsen), Gummiteile (Hauben,
Manschetten, Buchsen usw.)●●●●●
Kontrolle der Positionierung und des
Verschleißes der Wischerblätter an
Front- und Heckscheibe●●●●●
Kontrolle des einwandfreien Betriebs
der Scheibenwaschanlage und ggf.
Einstellung der Waschdüsen.●●●●●
Sauberkeit der Schlösser an
Motorhaube und Kofferraum
kontrollieren, reinigen und Hebelwerk
schmieren●●●●●
Kontrolle des Handbremshebelwegs,
eventuell einstellen●●●●●
168
