DUALOGIC-GETRIEBEÖL
4)
Für die Kontrolle des Ölstands wenden
Sie sich bitte ausschließlich an das
Fiat-Kundendienstnetz.
BATTERIE
158) 159) 160) 161)5)74)
Der Elektrolyt der Batterie erfordert kein
Auffüllen mit destilliertem Wasser. Eine
regelmäßige Kontrolle, die vom
Fiat-Servicenetz ausgeführt wird, ist auf
jeden Fall notwendig, um die Effizienz
zu prüfen.
ZUR BEACHTUNG Nach Abklemmen
der Batterie muss die Lenkung
initialisiert werden, was durch das
Aufleuchten der Kontrollleuchte
auf
der Instrumententafel angezeigt wird.
Dazu das Lenkrad von einem Anschlag
zum anderen zu drehen oder einfach
etwa hundert Meter geradeaus fahren.
ZUR BEACHTUNG Eine über längere
Zeit verwendete, unter 50 % geladene
Batterie wird durch Schwefelbildung
beschädigt; dadurch verringern sich die
Kapazität und das Startvermögen.WARTUNG DER
KLIMAANLAGE
Während der Wintersaison muss die
Klimaanlage mindestens einmal pro
Monat etwa 10 Minuten lang
eingeschaltet werden. Die Anlage bitte
vor der warmen Jahreszeit beim
Fiat-Servicenetz überprüfen lassen.
ZUR BEACHTUNG
149)Nie bei Arbeiten im Motorraum
rauchen: Eventuell vorhandene brennbare
Gase und Dämpfe sind eine Brandgefahr.
150)Verbrennungsgefahr! Bei warmem
Motor im Motorraum äußerst vorsichtig
sein. Nie vergessen, dass sich der
Elektrolüfter bei warmem Motor in
Bewegung setzen kann: Verletzungsgefahr.
Vorsicht bei nicht am Körper anliegenden
Schals, Krawatten und Kleidungsstücken:
Sie könnten von drehenden Teilen
mitgezogen werden.
151)Während dem Auffüllen darauf
achten, dass die verschiedenen
Flüssigkeiten nicht verwechselt werden: sie
sind alle untereinander unverträglich und
könnten das Fahrzeug schwer
beschädigen.
152)Beim Auffüllen des Motorölstands
abwarten, bis der Motor abgekühlt ist,
bevor Sie den Einfülldeckel öffnen. Dies gilt
vor allem für Fahrzeuge mit
Aluminiumdeckel (wo vorgesehen).
ACHTUNG: Verbrennungsgefahr!153)Die Kühlanlage steht unter Druck. Der
Deckel kann - falls erforderlich - nur durch
einen Originaldeckel ersetzt werden,
anderenfalls ist die Wirksamkeit der Anlage
in Frage gestellt. Bei sehr heißem Motor
den Deckel am Behälter nicht öffnen:
Verbrennungsgefahr.
154)Nie mit leerem
Scheibenwaschbehälter fahren: Die
Aktivierung der Scheibenwaschanlage ist
für eine bessere Sicht unverzichtbar. Wird
die Anlage wiederholt trocken betrieben,
könnte dies zu einer schnelle
Beschädigung oder Abnutzung einiger
Anlagenteile führen.
155)Einige handelsübliche Zusätze für die
Scheibenwaschanlage sind brennbar:
der Motorraum enthält warme Bauteile, die
einen Brand auslösen können.
156)Die Bremsflüssigkeit ist giftig und
stark korrosiv. Bei zufälliger Berührung die
betroffenen Hautstellen sofort mit
ausreichend Wasser und neutraler Seife
waschen und mit viel Wasser abspülen.
Sollte die Flüssigkeit verschluckt werden,
sofort einen Arzt rufen.
157)Das Symbol
auf dem Behälter
steht für synthetische Bremsflüssigkeiten,
die sich von solchen auf Mineralölbasis
unterscheiden. Die Benutzung von
Bremsflüssigkeiten auf Mineralölbasis
beschädigt die speziellen
Gummidichtungen der Bremsanlage auf
unreparierbare Weise.
158)Die Flüssigkeit in der Batterie ist giftig
und korrosiv. Kontakt mit Haut oder Augen
vermeiden. Sich nie mit offenen Flammen
oder Funken der Batterie nähern:
Explosions- und Brandgefahr.
179

159)Der Betrieb mit zu niedrigem
Flüssigkeitsstand beschädigt die Batterie,
die nicht mehr repariert werden kann,
und kann eine Explosion verursachen.
160)Wenn das Fahrzeug über längere Zeit
bei starker Kälte stillgelegt werden muss,
die Batterie ausbauen und in einen warmen
Raum bringen, in dem sie nicht einfrieren
kann.
161)Tragen Sie bei Arbeiten an der
Batterie oder in ihrer Nähe immer eine
geeignete Schutzbrille.
ZUR BEACHTUNG
69)Beim Nachfüllen dürfen die
verschiedenen Flüssigkeiten keinesfalls
miteinander verwechselt werden, da sie
nicht miteinander kompatibel sind! Das
Nachfüllen von ungeeigneten Flüssigkeiten
kann zu unreparierbaren Schäden am
Fahrzeug führen.
70)Der Ölstand darf die MAX-Kerbe nicht
überschreiten.
71)Kein Öl mit anderen Eigenschaften als
die des bereits im Motor vorhandenen
Öls nachfüllen.
72)In der Motorkühlanlage ist das
Frostschutzmittel PARAFLU
UPenthalten.
Nur gleiches Frostschutzmittel nachfüllen.
PARAFLU
UPkann nicht mit beliebigen
anderen Flüssigkeiten vermischt werden.
Wird ein ungeeignetes Produkt nachgefüllt,
keinesfalls den Motor anlassen sondern
direkt den Fiat-Kundendienst aufsuchen.73)Die stark ätzende Bremsflüssigkeit darf
auf keinen Fall mit lackierten Teilen in
Kontakt kommen. Sollte dies geschehen,
sofort mit Wasser abwaschen.
74)Eine falsche Montage des elektrischen
und elektronischen Zubehörs kann zu
schweren Schäden am Fahrzeug führen.
Wenn nach dem Kauf des Fahrzeugs
Zubehör eingebaut werden soll
(Diebstahlsicherung, Mobiltelefon usw.),
wenden Sie sich an das Fiat-Servicenetz,
der über geeignetes Zubehör verfügt
und entscheiden kann, ob eine stärkere
Batterie eingebaut werden muss.
ZUR BEACHTUNG
3)Altöl des Motors und der
ausgewechselte Ölfilter enthalten
umweltschädliche Stoffe. Für den
Ölwechsel und den Filteraustausch
empfehlen wir, sich an das Fiat-Servicenetz
zu wenden.
4)Das Altöl des Getriebes enthält
umweltschädliche Substanzen. Für den
Ersatz des Öls empfehlen wir Ihnen, sich an
das Fiat-Kundendienstnetz zu wenden.
5)Die Batterien enthalten sehr gefährliche
Substanzen für die Umwelt. Zum
Austausch der Batterie ist es
empfehlenswert, sich immer an das
Fiat-Kundendienstnetz zu wenden.
AUFLADEN DER
BATTERIE
162) 163)
ZUR BEACHTUNG Bevor die
elektrische Versorgung zur Batterie
unterbrochen wird, immer mindestens
eine Minute warten, bevor der
Zündschlüssel auf STOP gebracht und
die Tür auf der Fahrerseite geschlossen
wird. Beim nachfolgenden erneuten
Anschluss der elektrischen
Batterieversorgung sicherstellen, dass
die Anlassvorrichtung auf STOP
gedreht und die Tür auf der Fahrerseite
geschlossen ist.
ZUR BEACHTUNG Es empfiehlt sich
das Aufladen bei einem niedrigen
Ampere-Wert für ca. 24 Stunden. Ein
längeres Aufladen könnte die Batterie
beschädigen.
180
WARTUNG UND PFLEGE

ZUR BEACHTUNG Die Kabel der
elektrischen Anlage müssen korrekt an
die Batterie angeschlossen werden:
Das Pluspolkabel (+) an die
Pluspolklemme und das Minuspolkabel
(–) an die Minuspolklemme. Die
Batterieklemmen sind auf der
Batterieabdeckung mit den Symbolen
(+) und (–) für den Plus- und den
Minuspol gekennzeichnet. Die
Kabelklemmen dürfen nicht korrodiert
sein und müssen fest an den Klemmen
befestigt werden. Beim Einsatz eines
Batterieschnellladegeräts und im
Fahrzeug montierter Batterie müssen
vor dem Anschluss des
Batterieladegeräts beide Batteriekabel
des Fahrzeugs getrennt werden. Das
Batterieschnellladegerät darf nicht
für die Anlassspannung benutzt
werden.
ZUR BEACHTUNG Die Beschreibung
des Verfahrens zum Aufladen der
Batterie soll ausschließlich zu
Informationszwecken dienen. Für die
Ausführung dieses Vorgangs empfehlen
wir Ihnen, sich an das Fiat-
Kundendienstnetz zu wenden.VERSIONEN OHNE
Start&Stop-SYSTEM
(für Versionen / Märkte, wo vorgesehen)
Hinweise zum Aufladen:
die Klemme vom Minuspol der
Batterie trennen;
die Kabel des Ladegerätes mit den
Batteriepolen verbinden, wobei die
Polarität beachtet werden muss;
das Ladegerät einschalten;
nach Beenden der Aufladung muss
das Ladegerät zuerst ausgeschaltet
werden, bevor es von der Batterie
getrennt wird;
die Klemme wieder am Minuspol der
Batterie anschließen.
VERSIONEN MIT SYSTEM
Start&Stop
(für Versionen / Märkte, wo vorgesehen)
Hinweise zum Aufladen:
Den Stecker A Abb. 170 (durch
Betätigung der Taste B) vom Sensor C
für die Kontrolle des
Batterieladezustandes trennen (der
Sensor befindet sich am Minuspol D
der Batterie);
das Pluspolkabel (+) des Ladegeräts
an den Pluspol (+) der Batterie
anschließen;
das Minuspolkabel (–) des
Ladegeräts an den Zapfen D am
Minuspol (–) der Batterie anschließen;
Das Ladegerät einschalten. Nach
Beenden der Aufladung muss das
Ladegerät zuerst ausgeschaltet
werden, bevor es von der Batterie
getrennt wird.
Den Stecker A wieder mit dem
Sensor C der Batterie verbinden.
ZUR BEACHTUNG
162)Die in der Batterie enthaltene
Flüssigkeit ist giftig und korrosiv, vermeiden
Sie deren Kontakt mit der Haut und den
Augen. Das Aufladen der Batterie muss in
gut gelüfteten Räumen und weit entfernt
von offenem Feuer und möglichen
Funkenquellen erfolgen: Explosions- und
Brandgefahr.
170F0Y0153C
181

163)Niemals versuchen, eine eingefrorene
Batterie aufzuladen: zuerst muss die
Batterie aufgetaut werden, da sie sonst
explodieren könnte. Ist es zu Frost
gekommen, muss die Batterie vor dem
Aufladen durch Fachpersonal kontrolliert
werden, um zu prüfen, ob die inneren
Elemente beschädigt wurden und das
Gehäuse gerissen ist, wodurch die Gefahr
des Austretens der giftigen und korrosiven
Säure besteht.SCHEIBENWISCHER /
HECKSCHEIBEN
WISCHER
164)75)
Vorgehensweise:
Den Scheibenwischerarm anheben,
die Lasche A Abb. 171 der Haltefeder
drücken und dann das Wischerblatt
vom Arm ziehen.
Neues Blatt einbauen, indem man
die Lasche in den Sitz am Arm einführt
und blockiert.
Den Scheibenwischerarm auf die
Windschutzscheibe führen.ERSATZ DES
HECKSCHEIBEN
WISCHERBLATTS
Vorgehensweise:
Die Abdeckung A Abb. 172
anheben, die Mutter B lösen und den
Arm C ausbauen.
Den neuen Wischerarm
positionieren, die Mutter B anziehen
und dann die Abdeckung A wieder
anbringen.
WASCHDÜSEN
Scheibenwaschanlage
Die Spritzdüsen der
Frontscheibenwaschanlage A Abb. 173
sind fest eingebaut.
171F0Y0114C
172F0Y0208C
182
WARTUNG UND PFLEGE
ERSATZ DER
SCHEIBENWISCHER
BLÄTTER

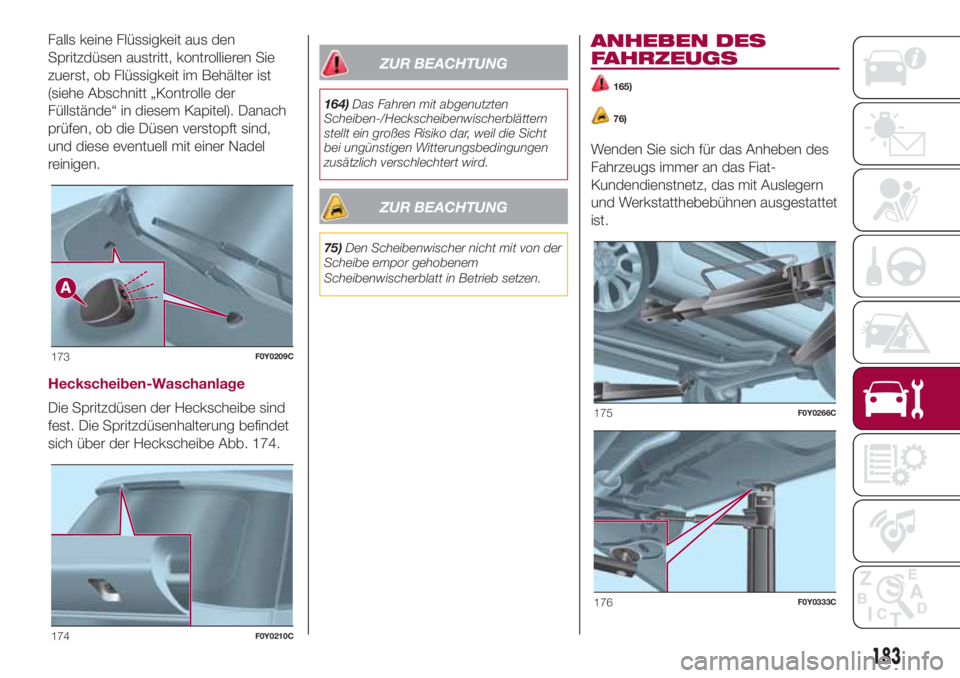

Falls keine Flüssigkeit aus den
Spritzdüsen austritt, kontrollieren Sie
zuerst, ob Flüssigkeit im Behälter ist
(siehe Abschnitt „Kontrolle der
Füllstände“ in diesem Kapitel). Danach
prüfen, ob die Düsen verstopft sind,
und diese eventuell mit einer Nadel
reinigen.
Heckscheiben-Waschanlage
Die Spritzdüsen der Heckscheibe sind
fest. Die Spritzdüsenhalterung befindet
sich über der Heckscheibe Abb. 174.
ZUR BEACHTUNG
164)Das Fahren mit abgenutzten
Scheiben-/Heckscheibenwischerblättern
stellt ein großes Risiko dar, weil die Sicht
bei ungünstigen Witterungsbedingungen
zusätzlich verschlechtert wird.
ZUR BEACHTUNG
75)Den Scheibenwischer nicht mit von der
Scheibe empor gehobenem
Scheibenwischerblatt in Betrieb setzen.
ANHEBEN DES
FAHRZEUGS
165)
76)
Wenden Sie sich für das Anheben des
Fahrzeugs immer an das Fiat-
Kundendienstnetz, das mit Auslegern
und Werkstatthebebühnen ausgestattet
ist.
173F0Y0209C
174F0Y0210C
175F0Y0266C
176F0Y0333C
183

ZUR BEACHTUNG
165)Das Fahrzeug kann nur seitlich
angehoben werden, indem die Ausleger
bzw. die Werkstatthebebühne das
Fahrzeug an den gezeigten Stellen in Abb.
175und Abb. 176 (Anheben des
Fahrzeughecks) abstützen.
ZUR BEACHTUNG
76)Besonders auf die Positionierung der
Ausleger oder der Werkstatthebebühne
achten, um eine Beschädigung der
aerodynamischen Verkleidungen und der
eventuellen Seitenschweller zu vermeiden.
RÄDER UND REIFEN
RATSCHLÄGE ZUM
RADTAUSCH
166)77) 78) 79) 80)
Die Vorder- und Hinterreifen
unterstehen verschiedenen
Belastungen und Anforderungen
aufgrund von Lenkausschlägen,
Manövern und Bremsvorgängen. Aus
diesem Grunde unterliegen sie einer
ungleichmäßigen Abnutzung.
Um dem abzuhelfen, können die Reifen
zu geeigneten Zeitpunkten vertauscht
werden. Dieser Vorgang ist für Reifen
mit einem markierten Profil
empfehlenswert, das sich sowohl für
Straßen- als auch Geländefahrten
eignet.
Durch das Vertauschen der
Reifenposition bleiben Haftung und
Antrieb auf nassen, schlammigen oder
verschneiten Straßen unverändert
beibehalten und versichern eine
perfekte Lenkbarkeit des Fahrzeugs.
Im Falle einer unnormalen Abnutzung
der Reifen, muss die Ursache vor
der Vertauschen der Reifen ermittelt
und korrigiert werde.
ZUR BEACHTUNG
166)Laufrichtungsgebundene Reifen
dürfen nicht über Kreuz montiert werden.
Sehr wichtig ist es bei diesen Reifen,
dass die Laufrichtung den Vorgaben
entspricht, ansonsten besteht die Gefahr
eines Verlusts der Straßenhaftung und der
Fahrzeugkontrolle.
ZUR BEACHTUNG
77)Die Straßenhaftung des Fahrzeugs ist
auch vom korrekten Reifendruck abhängig.
78)Ein zu niedriger Reifendruck verursacht
eine Überhitzung des Reifens, wodurch
dieser schwer beschädigt werden kann.
79)Tauschen Sie die Reifen nicht über
Kreuz, indem Sie sie von der rechten auf
die linke Seite des Fahrzeuges (und
umgekehrt) montieren.
80)Keine Neulackierung der
Leichtmetallfelgen ausführen, für die
Temperaturen über 150°C notwendig sind.
Die mechanischen Eigenschaften des
Rades könnten dadurch beeinträchtigt
werden.
184
WARTUNG UND PFLEGE

KAROSSERIE
PFLEGE DER
KAROSSERIE
Lackierung
81)6)
Den Lack bei Abschürfungen oder
tiefen Rillen sofort nachbessern lassen,
um die Ausbildung von Rost zu
vermeiden.
Versionen mit Mattlackierung
(für Versionen / Märkte, wo vorgesehen)
Einige Versionen des Fahrzeuges
können mit einem speziellen Mattlack
versehen werden. Dieser erfordert eine
spezielle Aufmerksamkeit.
82)
Waschen des Fahrzeugs
Für die korrekte Wagenwäsche wie
folgt vorgehen:
wird das Fahrzeug in einer
automatischen Waschanlage
gewaschen, die Antenne vom Dach
entfernen;
Dampfstrahler oder
Hochdruckreiniger benutzen. Immer
einen Abstand von mindestens 40 cm
von der Karosserie einhalten, um
Beschädigungen oder Alterationen zu
vermeiden. Wasseransammlungen
können das Fahrzeug langfristig
beschädigen.
die Karosserie mit einem
Niederdruck-Wasserstrahl abspülen;
die Karosserie mit einem weichen
Schwamm und einem leichten
Reinigungsmittel abwaschen; dabei oft
den Schwamm ausspülen;
Reichlich mit Wasser spülen und mit
Druckluft oder einem Autoleder
abtrocknen.
ZUR BEACHTUNG
81)Zur Wahrung der Lackeigenschaften
bei und nach der Fahrzeugreinigung keine
Scheuer- bzw. Poliermittel benutzen.
82)Bei automatischen Waschanlagen die
Reinigung mit Rollen oder Bürsten
vermeiden. Die Autowäsche sollte
ausschließlich von Hand mit
Reinigungsmitteln mit neutralem PH
erfolgen. Das Fahrzeug immer mit einem
feuchten Wildlederlappen gut abtrocknen.
Keine scheuernden bzw. polierenden
Mittel für die Autowäsche benutzen.
Vogelkot muss sofort und gründlich
abgewaschen werden, da dessen Säure
besonders ätzend wirkt.Möglichst vermeiden, das Fahrzeug unter
Bäumen zu parken. Eventuellen Baumharz
sofort entfernen, denn nach dem
Austrocknen sind diese Rückstände
ausschließlich mit scheuernden bzw.
polierenden Mitteln zu entfernen, durch die
aber die Gefahr besteht, die typische
Matteigenschaft des Lacks zu verändern.
Zur Reinigung der Windschutz- und
Heckscheibe keine unverdünnte
Scheibenwaschflüssigkeit benutzen. Immer
zuerst mit 50% Wasser verdünnen.
Unverdünnte Scheibenwaschflüssigkeit nur
einsetzen, wenn dies durch die
Außentemperaturbedingungen nicht zu
vermeiden ist.
ZUR BEACHTUNG
6)Reinigungsmittel verschmutzen das
Wasser. Das Waschen des Fahrzeugs ist
daher nur in den Anlagen vorzunehmen,
die für das Auffangen und die Reinigung
der für das Waschen verwendeten
Flüssigkeiten eingerichtet sind.
185

TECHNISCHE DATEN
In diesem Kapitel werden Bauweise
und Funktionsart Ihres Fahrzeugs mit
Daten, Tabellen und grafischen
Darstellungen erläutert. Diese Daten
sind für leidenschaftliche
Fahrzeughalter, für Techniker aber auch
für alle, die ihr Fahrzeug bis ins kleinste
Detail kennen wollen.KENNDATEN ..................................187
MOTOR ..........................................188
RÄDER............................................192
AUSMASSE ....................................200
FAHRLEISTUNGEN .........................203
GEWICHTSANGABEN ....................206
FÜLLMENGEN ................................217
FLÜSSIGKEITEN UND
SCHMIERMITTEL............................219
KRAFTSTOFFVERBRAUCH ............222
CO2-EMISSIONEN .........................226
VORSCHRIFTEN FÜR DIE
VERSCHROTTUNG DES
FAHRZEUGS...................................229
186
TECHNISCHE DATEN

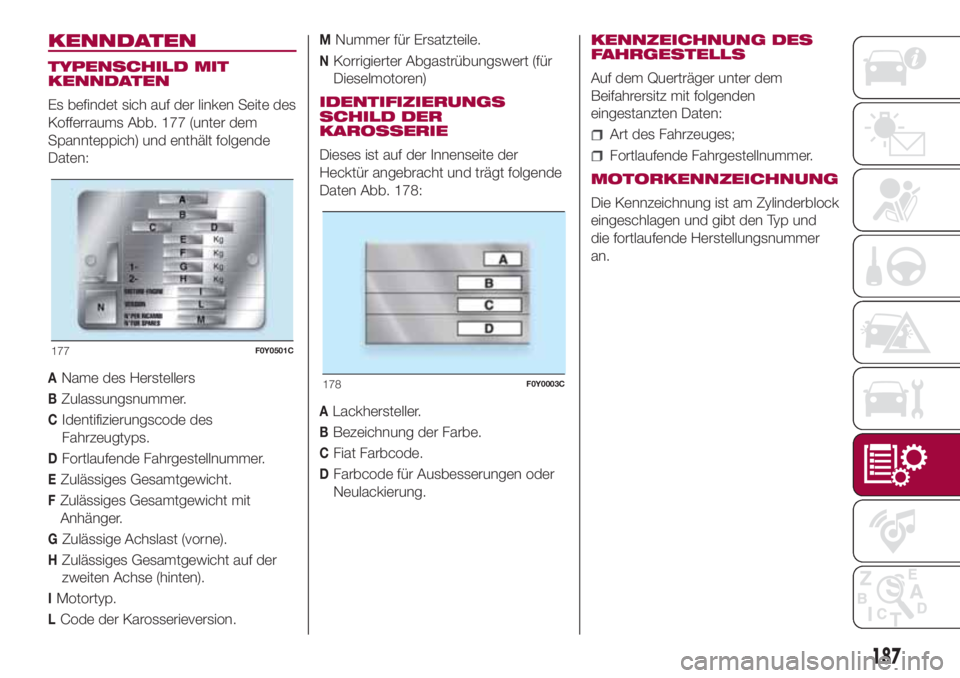

KENNDATEN
TYPENSCHILD MIT
KENNDATEN
Es befindet sich auf der linken Seite des
Kofferraums Abb. 177 (unter dem
Spannteppich) und enthält folgende
Daten:
AName des Herstellers
BZulassungsnummer.
CIdentifizierungscode des
Fahrzeugtyps.
DFortlaufende Fahrgestellnummer.
EZulässiges Gesamtgewicht.
FZulässiges Gesamtgewicht mit
Anhänger.
GZulässige Achslast (vorne).
HZulässiges Gesamtgewicht auf der
zweiten Achse (hinten).
IMotortyp.
LCode der Karosserieversion.
MNummer für Ersatzteile.
NKorrigierter Abgastrübungswert (für
Dieselmotoren)
IDENTIFIZIERUNGS
SCHILD DER
KAROSSERIE
Dieses ist auf der Innenseite der
Hecktür angebracht und trägt folgende
Daten Abb. 178:
ALackhersteller.
BBezeichnung der Farbe.
CFiat Farbcode.
DFarbcode für Ausbesserungen oder
Neulackierung.KENNZEICHNUNG DES
FAHRGESTELLS
Auf dem Querträger unter dem
Beifahrersitz mit folgenden
eingestanzten Daten:
Art des Fahrzeuges;
Fortlaufende Fahrgestellnummer.
MOTORKENNZEICHNUNG
Die Kennzeichnung ist am Zylinderblock
eingeschlagen und gibt den Typ und
die fortlaufende Herstellungsnummer
an.
177F0Y0501C
178F0Y0003C
187

MOTOR
Versionen 0.9 TwinAir Turbo Natural Power 0.9 TwinAir Turbo 105 PS
Typencode 312A2000 199B6000
Zyklus Otto Otto
Zylinderzahl und Anordnung 2, in Reihe 2, in Reihe
Durchmesser und Kolbenhub (mm) 80,5 x 86.0 80,5 x 86.0
Gesamthubraum (cm³) 875 875
Verdichtungsverhältnis 10 ± 0,2 10 ± 0,2
ERDGAS BENZIN
Max. Leistung (EWG) (kW) 59 62,5 77
72
(*)
Max. Leistung (EWG) (PS) 80 85 105
98(*)
Entsprechende Drehzahl (U/min) 5500 5500 5500
5750(*)
Max. Drehmoment (EWG) (Nm) 145 145 145
120(*)
Maximales Drehmoment (EWG) (kgm) 14,8 14,8 14,8
12,2(*)
Entsprechende Drehzahl (U/min) 2500 2000 2000
1750(*)
Zündkerzen NGK ILKR9G8 oder NGK ILKR9H8 NGK ILKR9G8
KraftstoffErdgas für
KraftfahrzeugeBleifreies Benzin 95
ROZ (Spezifikation
EN228)Bleifreies Benzin 95 ROZ (Spezifikation EN228)
Umweltschutzstufe Euro 6 Euro 6
(*) Motordaten mit gedrückter ECO-Taste
188
TECHNISCHE DATEN
