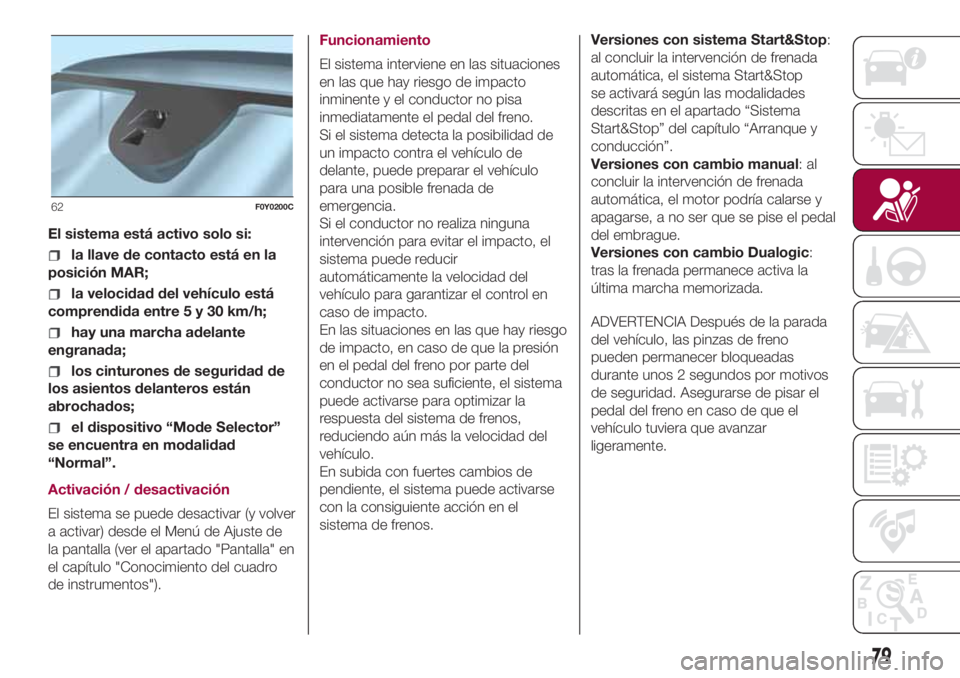

El sistema está activo solo si:
la llave de contacto está en la
posición MAR;
la velocidad del vehículo está
comprendida entre5y30km/h;
hay una marcha adelante
engranada;
los cinturones de seguridad de
los asientos delanteros están
abrochados;
el dispositivo “Mode Selector”
se encuentra en modalidad
“Normal”.
Activación / desactivación
El sistema se puede desactivar (y volver
a activar) desde el Menú de Ajuste de
la pantalla (ver el apartado "Pantalla" en
el capítulo "Conocimiento del cuadro
de instrumentos").Funcionamiento
El sistema interviene en las situaciones
en las que hay riesgo de impacto
inminente y el conductor no pisa
inmediatamente el pedal del freno.
Si el sistema detecta la posibilidad de
un impacto contra el vehículo de
delante, puede preparar el vehículo
para una posible frenada de
emergencia.
Si el conductor no realiza ninguna
intervención para evitar el impacto, el
sistema puede reducir
automáticamente la velocidad del
vehículo para garantizar el control en
caso de impacto.
En las situaciones en las que hay riesgo
de impacto, en caso de que la presión
en el pedal del freno por parte del
conductor no sea suficiente, el sistema
puede activarse para optimizar la
respuesta del sistema de frenos,
reduciendo aún más la velocidad del
vehículo.
En subida con fuertes cambios de
pendiente, el sistema puede activarse
con la consiguiente acción en el
sistema de frenos.Versiones con sistema Start&Stop:
al concluir la intervención de frenada
automática, el sistema Start&Stop
se activará según las modalidades
descritas en el apartado “Sistema
Start&Stop” del capítulo “Arranque y
conducción”.
Versiones con cambio manual:al
concluir la intervención de frenada
automática, el motor podría calarse y
apagarse, a no ser que se pise el pedal
del embrague.
Versiones con cambio Dualogic:
tras la frenada permanece activa la
última marcha memorizada.
ADVERTENCIA Después de la parada
del vehículo, las pinzas de freno
pueden permanecer bloqueadas
durante unos 2 segundos por motivos
de seguridad. Asegurarse de pisar el
pedal del freno en caso de que el
vehículo tuviera que avanzar
ligeramente.
62F0Y0200C
79

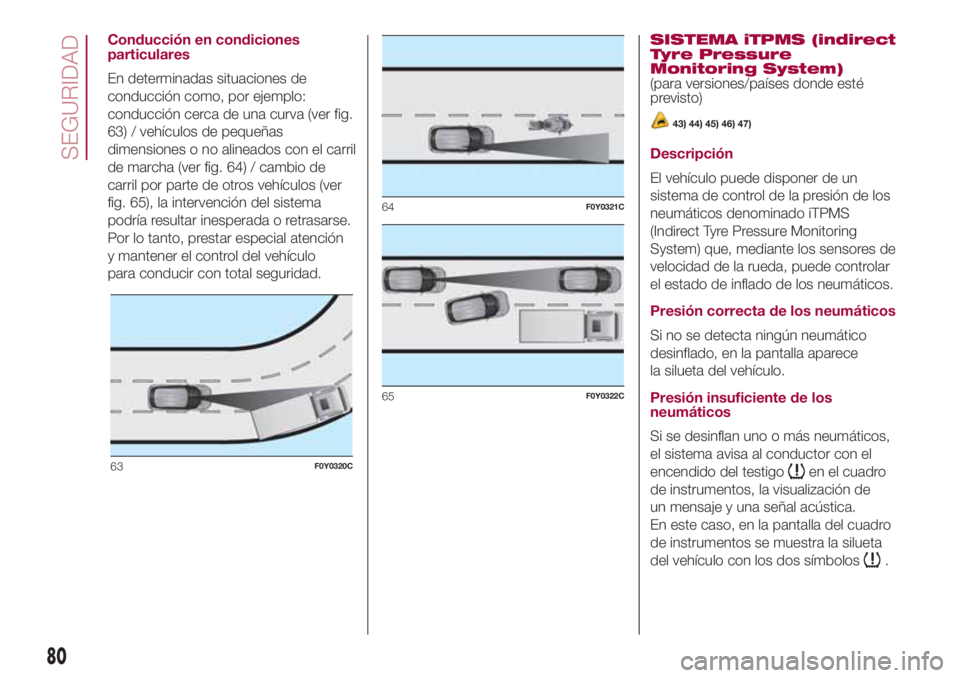

Conducción en condiciones
particulares
En determinadas situaciones de
conducción como, por ejemplo:
conducción cerca de una curva (ver fig.
63) / vehículos de pequeñas
dimensiones o no alineados con el carril
de marcha (ver fig. 64) / cambio de
carril por parte de otros vehículos (ver
fig. 65), la intervención del sistema
podría resultar inesperada o retrasarse.
Por lo tanto, prestar especial atención
y mantener el control del vehículo
para conducir con total seguridad.SISTEMA iTPMS (indirect
Tyre Pressure
Monitoring System)
(para versiones/países donde esté
previsto)
43) 44) 45) 46) 47)
Descripción
El vehículo puede disponer de un
sistema de control de la presión de los
neumáticos denominado iTPMS
(Indirect Tyre Pressure Monitoring
System) que, mediante los sensores de
velocidad de la rueda, puede controlar
el estado de inflado de los neumáticos.
Presión correcta de los neumáticos
Si no se detecta ningún neumático
desinflado, en la pantalla aparece
la silueta del vehículo.
Presión insuficiente de los
neumáticos
Si se desinflan uno o más neumáticos,
el sistema avisa al conductor con el
encendido del testigo
en el cuadro
de instrumentos, la visualización de
un mensaje y una señal acústica.
En este caso, en la pantalla del cuadro
de instrumentos se muestra la silueta
del vehículo con los dos símbolos
.
63F0Y0320C
64F0Y0321C
65F0Y0322C
80
SEGURIDAD

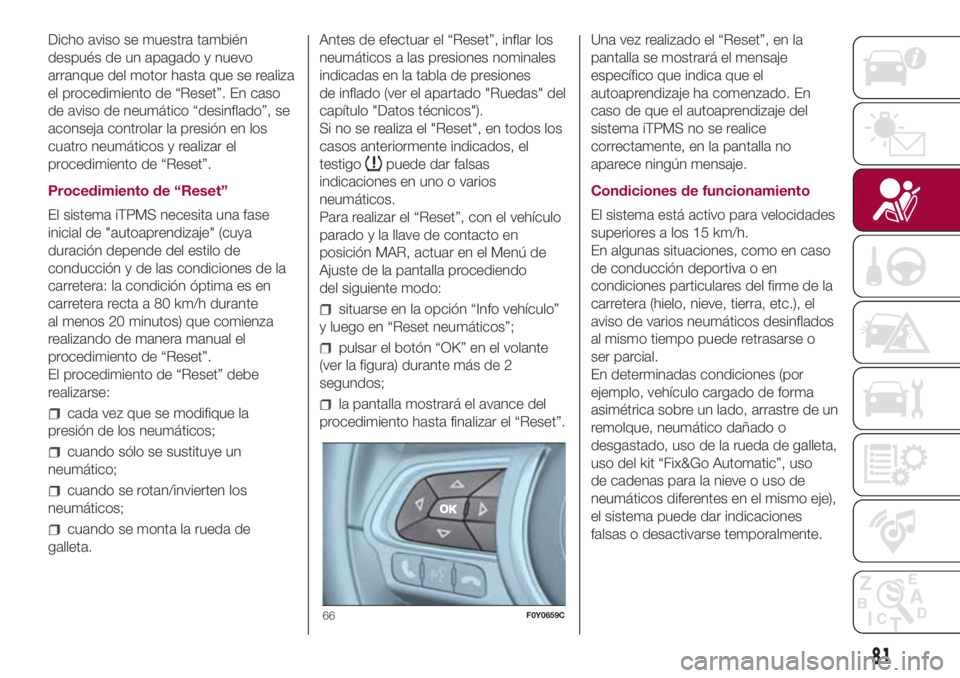

Dicho aviso se muestra también
después de un apagado y nuevo
arranque del motor hasta que se realiza
el procedimiento de “Reset”. En caso
de aviso de neumático “desinflado”, se
aconseja controlar la presión en los
cuatro neumáticos y realizar el
procedimiento de “Reset”.
Procedimiento de “Reset”
El sistema iTPMS necesita una fase
inicial de "autoaprendizaje" (cuya
duración depende del estilo de
conducción y de las condiciones de la
carretera: la condición óptima es en
carretera recta a 80 km/h durante
al menos 20 minutos) que comienza
realizando de manera manual el
procedimiento de “Reset”.
El procedimiento de “Reset” debe
realizarse:
cada vez que se modifique la
presión de los neumáticos;
cuando sólo se sustituye un
neumático;
cuando se rotan/invierten los
neumáticos;
cuando se monta la rueda de
galleta.Antes de efectuar el “Reset”, inflar los
neumáticos a las presiones nominales
indicadas en la tabla de presiones
de inflado (ver el apartado "Ruedas" del
capítulo "Datos técnicos").
Si no se realiza el "Reset", en todos los
casos anteriormente indicados, el
testigo
puede dar falsas
indicaciones en uno o varios
neumáticos.
Para realizar el “Reset”, con el vehículo
parado y la llave de contacto en
posición MAR, actuar en el Menú de
Ajuste de la pantalla procediendo
del siguiente modo:
situarse en la opción “Info vehículo”
y luego en “Reset neumáticos”;
pulsar el botón “OK” en el volante
(ver la figura) durante más de 2
segundos;
la pantalla mostrará el avance del
procedimiento hasta finalizar el “Reset”.Una vez realizado el “Reset”, en la
pantalla se mostrará el mensaje
específico que indica que el
autoaprendizaje ha comenzado. En
caso de que el autoaprendizaje del
sistema iTPMS no se realice
correctamente, en la pantalla no
aparece ningún mensaje.
Condiciones de funcionamiento
El sistema está activo para velocidades
superiores a los 15 km/h.
En algunas situaciones, como en caso
de conducción deportiva o en
condiciones particulares del firme de la
carretera (hielo, nieve, tierra, etc.), el
aviso de varios neumáticos desinflados
al mismo tiempo puede retrasarse o
ser parcial.
En determinadas condiciones (por
ejemplo, vehículo cargado de forma
asimétrica sobre un lado, arrastre de un
remolque, neumático dañado o
desgastado, uso de la rueda de galleta,
uso del kit “Fix&Go Automatic”, uso
de cadenas para la nieve o uso de
neumáticos diferentes en el mismo eje),
el sistema puede dar indicaciones
falsas o desactivarse temporalmente.
66F0Y0659C
81

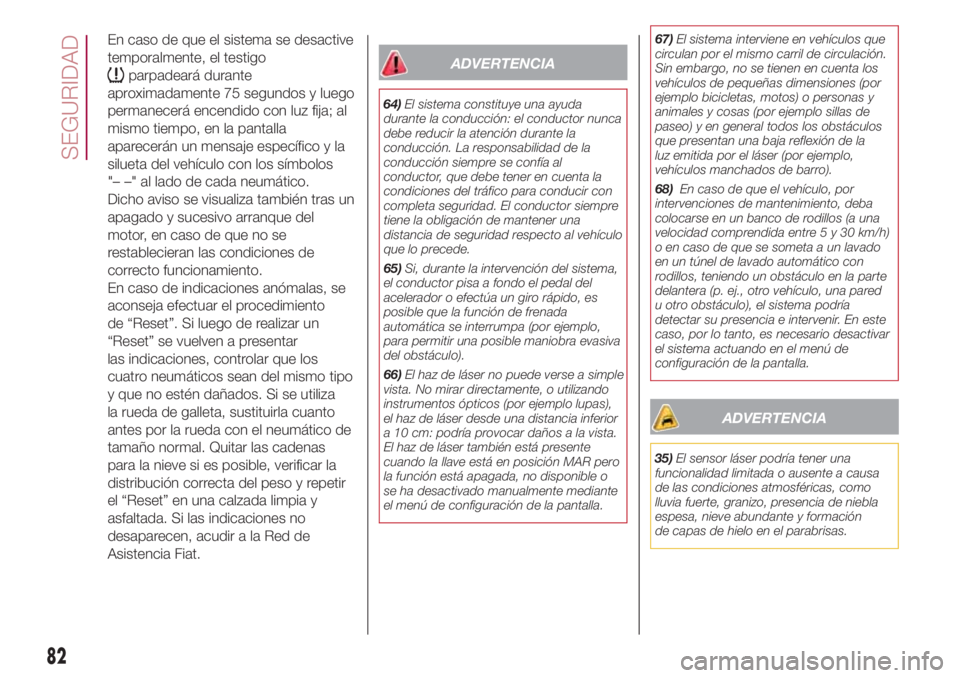

En caso de que el sistema se desactive
temporalmente, el testigo
parpadeará durante
aproximadamente 75 segundos y luego
permanecerá encendido con luz fija; al
mismo tiempo, en la pantalla
aparecerán un mensaje específico y la
silueta del vehículo con los símbolos
"– –" al lado de cada neumático.
Dicho aviso se visualiza también tras un
apagado y sucesivo arranque del
motor, en caso de que no se
restablecieran las condiciones de
correcto funcionamiento.
En caso de indicaciones anómalas, se
aconseja efectuar el procedimiento
de “Reset”. Si luego de realizar un
“Reset” se vuelven a presentar
las indicaciones, controlar que los
cuatro neumáticos sean del mismo tipo
y que no estén dañados. Si se utiliza
la rueda de galleta, sustituirla cuanto
antes por la rueda con el neumático de
tamaño normal. Quitar las cadenas
para la nieve si es posible, verificar la
distribución correcta del peso y repetir
el “Reset” en una calzada limpia y
asfaltada. Si las indicaciones no
desaparecen, acudir a la Red de
Asistencia Fiat.ADVERTENCIA
64)El sistema constituye una ayuda
durante la conducción: el conductor nunca
debe reducir la atención durante la
conducción. La responsabilidad de la
conducción siempre se confía al
conductor, que debe tener en cuenta la
condiciones del tráfico para conducir con
completa seguridad. El conductor siempre
tiene la obligación de mantener una
distancia de seguridad respecto al vehículo
que lo precede.
65)Si, durante la intervención del sistema,
el conductor pisa a fondo el pedal del
acelerador o efectúa un giro rápido, es
posible que la función de frenada
automática se interrumpa (por ejemplo,
para permitir una posible maniobra evasiva
del obstáculo).
66)El haz de láser no puede verse a simple
vista. No mirar directamente, o utilizando
instrumentos ópticos (por ejemplo lupas),
el haz de láser desde una distancia inferior
a 10 cm: podría provocar daños a la vista.
El haz de láser también está presente
cuando la llave está en posición MAR pero
la función está apagada, no disponible o
se ha desactivado manualmente mediante
el menú de configuración de la pantalla.67)El sistema interviene en vehículos que
circulan por el mismo carril de circulación.
Sin embargo, no se tienen en cuenta los
vehículos de pequeñas dimensiones (por
ejemplo bicicletas, motos) o personas y
animales y cosas (por ejemplo sillas de
paseo) y en general todos los obstáculos
que presentan una baja reflexión de la
luz emitida por el láser (por ejemplo,
vehículos manchados de barro).
68)En caso de que el vehículo, por
intervenciones de mantenimiento, deba
colocarse en un banco de rodillos (a una
velocidad comprendida entre5y30km/h)
o en caso de que se someta a un lavado
en un túnel de lavado automático con
rodillos, teniendo un obstáculo en la parte
delantera (p. ej., otro vehículo, una pared
u otro obstáculo), el sistema podría
detectar su presencia e intervenir. En este
caso, por lo tanto, es necesario desactivar
el sistema actuando en el menú de
configuración de la pantalla.
ADVERTENCIA
35)El sensor láser podría tener una
funcionalidad limitada o ausente a causa
de las condiciones atmosféricas, como
lluvia fuerte, granizo, presencia de niebla
espesa, nieve abundante y formación
de capas de hielo en el parabrisas.
82
SEGURIDAD

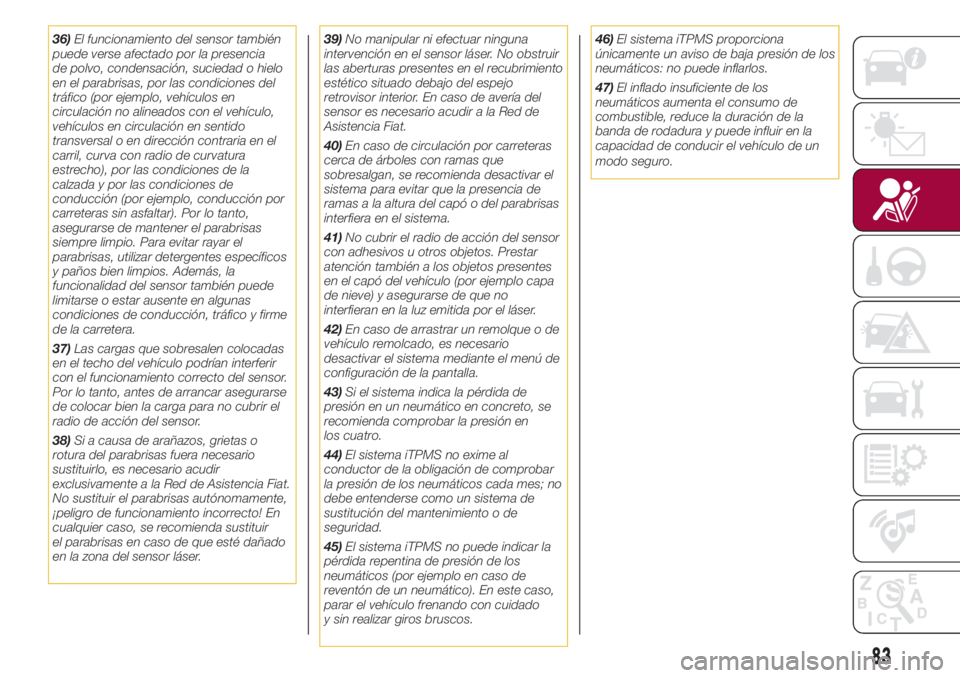

36)El funcionamiento del sensor también
puede verse afectado por la presencia
de polvo, condensación, suciedad o hielo
en el parabrisas, por las condiciones del
tráfico (por ejemplo, vehículos en
circulación no alineados con el vehículo,
vehículos en circulación en sentido
transversal o en dirección contraria en el
carril, curva con radio de curvatura
estrecho), por las condiciones de la
calzada y por las condiciones de
conducción (por ejemplo, conducción por
carreteras sin asfaltar). Por lo tanto,
asegurarse de mantener el parabrisas
siempre limpio. Para evitar rayar el
parabrisas, utilizar detergentes específicos
y paños bien limpios. Además, la
funcionalidad del sensor también puede
limitarse o estar ausente en algunas
condiciones de conducción, tráfico y firme
de la carretera.
37)Las cargas que sobresalen colocadas
en el techo del vehículo podrían interferir
con el funcionamiento correcto del sensor.
Por lo tanto, antes de arrancar asegurarse
de colocar bien la carga para no cubrir el
radio de acción del sensor.
38)Si a causa de arañazos, grietas o
rotura del parabrisas fuera necesario
sustituirlo, es necesario acudir
exclusivamente a la Red de Asistencia Fiat.
No sustituir el parabrisas autónomamente,
¡peligro de funcionamiento incorrecto! En
cualquier caso, se recomienda sustituir
el parabrisas en caso de que esté dañado
en la zona del sensor láser.39)No manipular ni efectuar ninguna
intervención en el sensor láser. No obstruir
las aberturas presentes en el recubrimiento
estético situado debajo del espejo
retrovisor interior. En caso de avería del
sensor es necesario acudir a la Red de
Asistencia Fiat.
40)En caso de circulación por carreteras
cerca de árboles con ramas que
sobresalgan, se recomienda desactivar el
sistema para evitar que la presencia de
ramas a la altura del capó o del parabrisas
interfiera en el sistema.
41)No cubrir el radio de acción del sensor
con adhesivos u otros objetos. Prestar
atención también a los objetos presentes
en el capó del vehículo (por ejemplo capa
de nieve) y asegurarse de que no
interfieran en la luz emitida por el láser.
42)En caso de arrastrar un remolque o de
vehículo remolcado, es necesario
desactivar el sistema mediante el menú de
configuración de la pantalla.
43)Si el sistema indica la pérdida de
presión en un neumático en concreto, se
recomienda comprobar la presión en
los cuatro.
44)El sistema iTPMS no exime al
conductor de la obligación de comprobar
la presión de los neumáticos cada mes; no
debe entenderse como un sistema de
sustitución del mantenimiento o de
seguridad.
45)El sistema iTPMS no puede indicar la
pérdida repentina de presión de los
neumáticos (por ejemplo en caso de
reventón de un neumático). En este caso,
parar el vehículo frenando con cuidado
y sin realizar giros bruscos.46)El sistema iTPMS proporciona
únicamente un aviso de baja presión de los
neumáticos: no puede inflarlos.
47)El inflado insuficiente de los
neumáticos aumenta el consumo de
combustible, reduce la duración de la
banda de rodadura y puede influir en la
capacidad de conducir el vehículo de un
modo seguro.
83

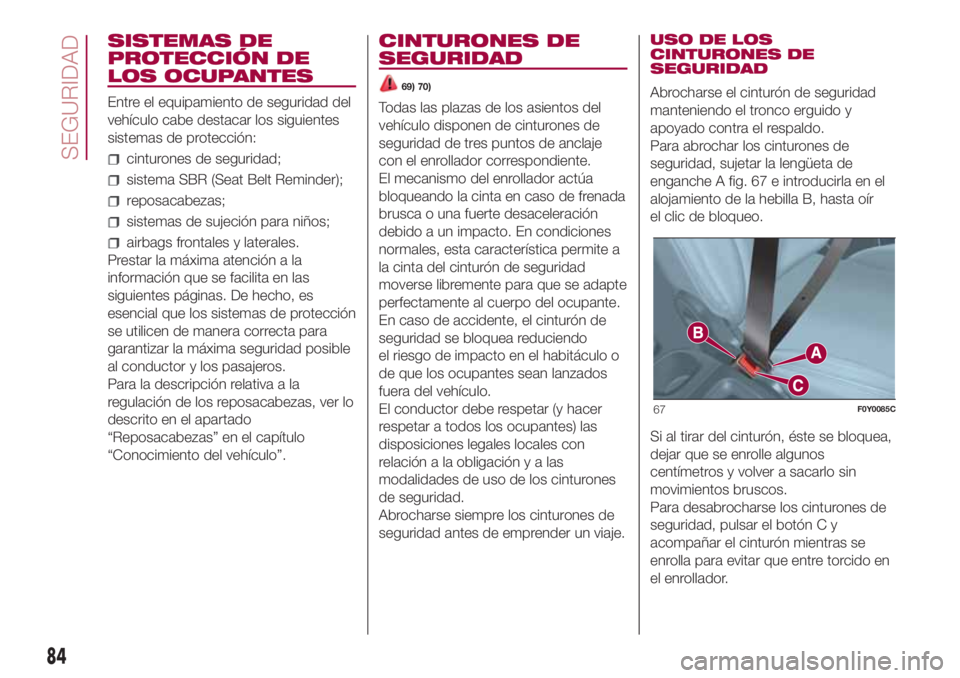

SISTEMAS DE
PROTECCIÓN DE
LOS OCUPANTES
Entre el equipamiento de seguridad del
vehículo cabe destacar los siguientes
sistemas de protección:
cinturones de seguridad;
sistema SBR (Seat Belt Reminder);
reposacabezas;
sistemas de sujeción para niños;
airbags frontales y laterales.
Prestar la máxima atención a la
información que se facilita en las
siguientes páginas. De hecho, es
esencial que los sistemas de protección
se utilicen de manera correcta para
garantizar la máxima seguridad posible
al conductor y los pasajeros.
Para la descripción relativa a la
regulación de los reposacabezas, ver lo
descrito en el apartado
“Reposacabezas” en el capítulo
“Conocimiento del vehículo”.
CINTURONES DE
SEGURIDAD
69) 70)
Todas las plazas de los asientos del
vehículo disponen de cinturones de
seguridad de tres puntos de anclaje
con el enrollador correspondiente.
El mecanismo del enrollador actúa
bloqueando la cinta en caso de frenada
brusca o una fuerte desaceleración
debido a un impacto. En condiciones
normales, esta característica permite a
la cinta del cinturón de seguridad
moverse libremente para que se adapte
perfectamente al cuerpo del ocupante.
En caso de accidente, el cinturón de
seguridad se bloquea reduciendo
el riesgo de impacto en el habitáculo o
de que los ocupantes sean lanzados
fuera del vehículo.
El conductor debe respetar (y hacer
respetar a todos los ocupantes) las
disposiciones legales locales con
relación a la obligaciónyalas
modalidades de uso de los cinturones
de seguridad.
Abrocharse siempre los cinturones de
seguridad antes de emprender un viaje.USO DE LOS
CINTURONES DE
SEGURIDAD
Abrocharse el cinturón de seguridad
manteniendo el tronco erguido y
apoyado contra el respaldo.
Para abrochar los cinturones de
seguridad, sujetar la lengüeta de
enganche A fig. 67 e introducirla en el
alojamiento de la hebilla B, hasta oír
el clic de bloqueo.
Si al tirar del cinturón, éste se bloquea,
dejar que se enrolle algunos
centímetros y volver a sacarlo sin
movimientos bruscos.
Para desabrocharse los cinturones de
seguridad, pulsar el botón C y
acompañar el cinturón mientras se
enrolla para evitar que entre torcido en
el enrollador.
67F0Y0085C
84
SEGURIDAD

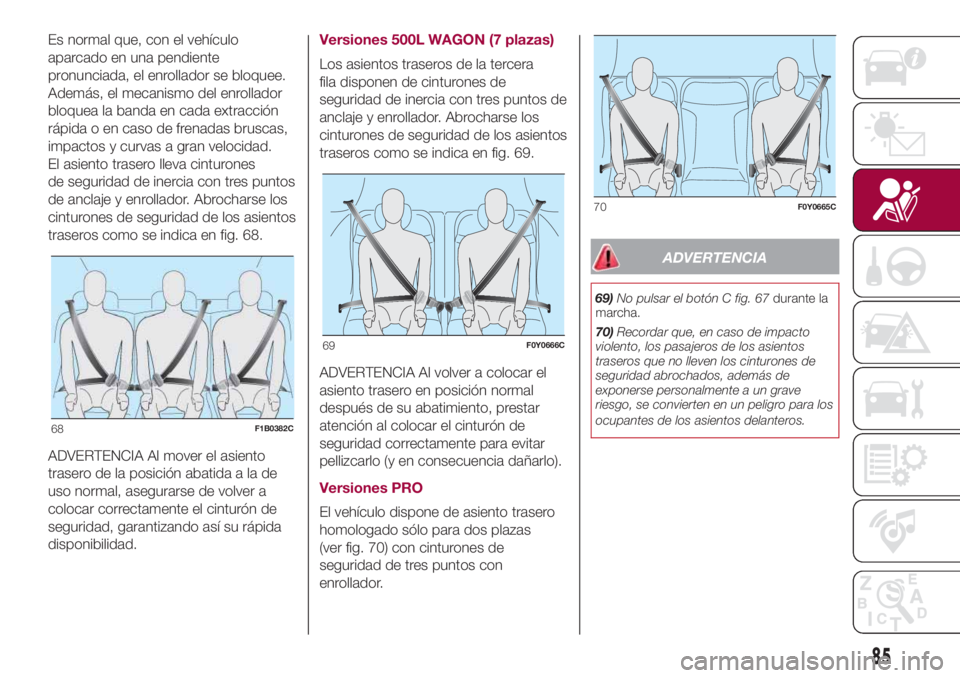

Es normal que, con el vehículo
aparcado en una pendiente
pronunciada, el enrollador se bloquee.
Además, el mecanismo del enrollador
bloquea la banda en cada extracción
rápida o en caso de frenadas bruscas,
impactos y curvas a gran velocidad.
El asiento trasero lleva cinturones
de seguridad de inercia con tres puntos
de anclaje y enrollador. Abrocharse los
cinturones de seguridad de los asientos
traseros como se indica en fig. 68.
ADVERTENCIA Al mover el asiento
trasero de la posición abatida a la de
uso normal, asegurarse de volver a
colocar correctamente el cinturón de
seguridad, garantizando así su rápida
disponibilidad.Versiones 500L WAGON (7 plazas)
Los asientos traseros de la tercera
fila disponen de cinturones de
seguridad de inercia con tres puntos de
anclaje y enrollador. Abrocharse los
cinturones de seguridad de los asientos
traseros como se indica en fig. 69.
ADVERTENCIA Al volver a colocar el
asiento trasero en posición normal
después de su abatimiento, prestar
atención al colocar el cinturón de
seguridad correctamente para evitar
pellizcarlo (y en consecuencia dañarlo).
Versiones PRO
El vehículo dispone de asiento trasero
homologado sólo para dos plazas
(ver fig. 70) con cinturones de
seguridad de tres puntos con
enrollador.
ADVERTENCIA
69)No pulsar el botón C fig. 67durante la
marcha.
70)Recordar que, en caso de impacto
violento, los pasajeros de los asientos
traseros que no lleven los cinturones de
seguridad abrochados, además de
exponerse personalmente a un grave
riesgo, se convierten en un peligro para los
ocupantes de los asientos delanteros.
68F1B0382C
69F0Y0666C
70F0Y0665C
85

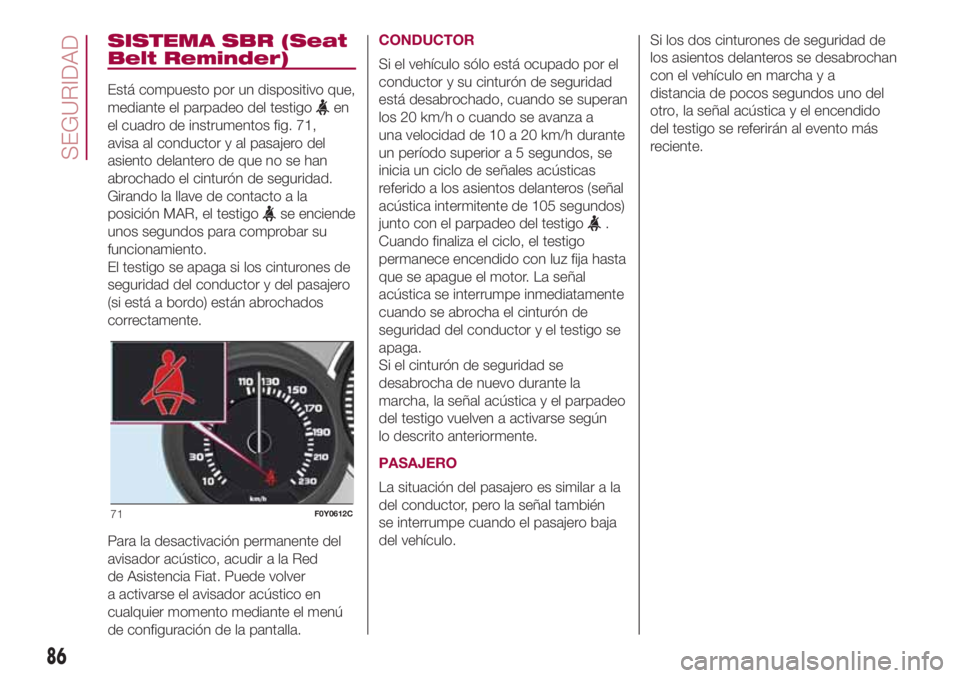

SISTEMA SBR (Seat
Belt Reminder)
Está compuesto por un dispositivo que,
mediante el parpadeo del testigo
en
el cuadro de instrumentos fig. 71,
avisa al conductor y al pasajero del
asiento delantero de que no se han
abrochado el cinturón de seguridad.
Girando la llave de contacto a la
posición MAR, el testigo
se enciende
unos segundos para comprobar su
funcionamiento.
El testigo se apaga si los cinturones de
seguridad del conductor y del pasajero
(si está a bordo) están abrochados
correctamente.
Para la desactivación permanente del
avisador acústico, acudir a la Red
de Asistencia Fiat. Puede volver
a activarse el avisador acústico en
cualquier momento mediante el menú
de configuración de la pantalla.CONDUCTOR
Si el vehículo sólo está ocupado por el
conductor y su cinturón de seguridad
está desabrochado, cuando se superan
los 20 km/h o cuando se avanza a
una velocidad de 10 a 20 km/h durante
un período superior a 5 segundos, se
inicia un ciclo de señales acústicas
referido a los asientos delanteros (señal
acústica intermitente de 105 segundos)
junto con el parpadeo del testigo.
Cuando finaliza el ciclo, el testigo
permanece encendido con luz fija hasta
que se apague el motor. La señal
acústica se interrumpe inmediatamente
cuando se abrocha el cinturón de
seguridad del conductor y el testigo se
apaga.
Si el cinturón de seguridad se
desabrocha de nuevo durante la
marcha, la señal acústica y el parpadeo
del testigo vuelven a activarse según
lo descrito anteriormente.
PASAJERO
La situación del pasajero es similar a la
del conductor, pero la señal también
se interrumpe cuando el pasajero baja
del vehículo.Si los dos cinturones de seguridad de
los asientos delanteros se desabrochan
con el vehículo en marcha y a
distancia de pocos segundos uno del
otro, la señal acústica y el encendido
del testigo se referirán al evento más
reciente.
71F0Y0612C
86
SEGURIDAD

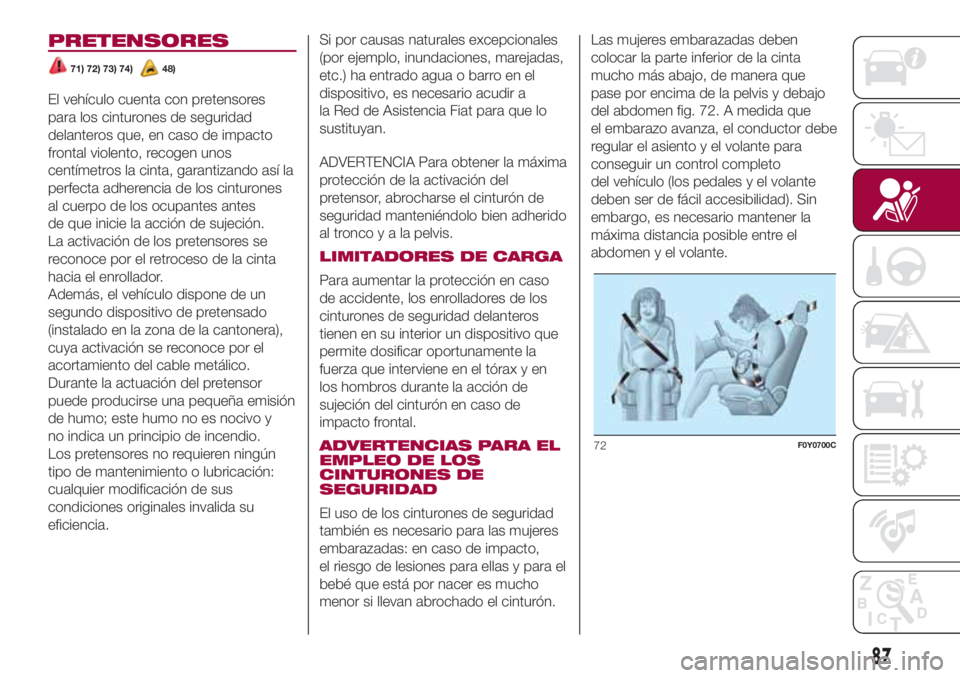

PRETENSORES
71) 72) 73) 74)48)
El vehículo cuenta con pretensores
para los cinturones de seguridad
delanteros que, en caso de impacto
frontal violento, recogen unos
centímetros la cinta, garantizando así la
perfecta adherencia de los cinturones
al cuerpo de los ocupantes antes
de que inicie la acción de sujeción.
La activación de los pretensores se
reconoce por el retroceso de la cinta
hacia el enrollador.
Además, el vehículo dispone de un
segundo dispositivo de pretensado
(instalado en la zona de la cantonera),
cuya activación se reconoce por el
acortamiento del cable metálico.
Durante la actuación del pretensor
puede producirse una pequeña emisión
de humo; este humo no es nocivo y
no indica un principio de incendio.
Los pretensores no requieren ningún
tipo de mantenimiento o lubricación:
cualquier modificación de sus
condiciones originales invalida su
eficiencia.Si por causas naturales excepcionales
(por ejemplo, inundaciones, marejadas,
etc.) ha entrado agua o barro en el
dispositivo, es necesario acudir a
la Red de Asistencia Fiat para que lo
sustituyan.
ADVERTENCIA Para obtener la máxima
protección de la activación del
pretensor, abrocharse el cinturón de
seguridad manteniéndolo bien adherido
altroncoyalapelvis.
LIMITADORES DE CARGA
Para aumentar la protección en caso
de accidente, los enrolladores de los
cinturones de seguridad delanteros
tienen en su interior un dispositivo que
permite dosificar oportunamente la
fuerza que interviene en el tórax y en
los hombros durante la acción de
sujeción del cinturón en caso de
impacto frontal.
ADVERTENCIAS PARA EL
EMPLEO DE LOS
CINTURONES DE
SEGURIDAD
El uso de los cinturones de seguridad
también es necesario para las mujeres
embarazadas: en caso de impacto,
el riesgo de lesiones para ellas y para el
bebé que está por nacer es mucho
menor si llevan abrochado el cinturón.Las mujeres embarazadas deben
colocar la parte inferior de la cinta
mucho más abajo, de manera que
pase por encima de la pelvis y debajo
del abdomen fig. 72. A medida que
el embarazo avanza, el conductor debe
regular el asiento y el volante para
conseguir un control completo
del vehículo (los pedales y el volante
deben ser de fácil accesibilidad). Sin
embargo, es necesario mantener la
máxima distancia posible entre el
abdomen y el volante.
72F0Y0700C
87

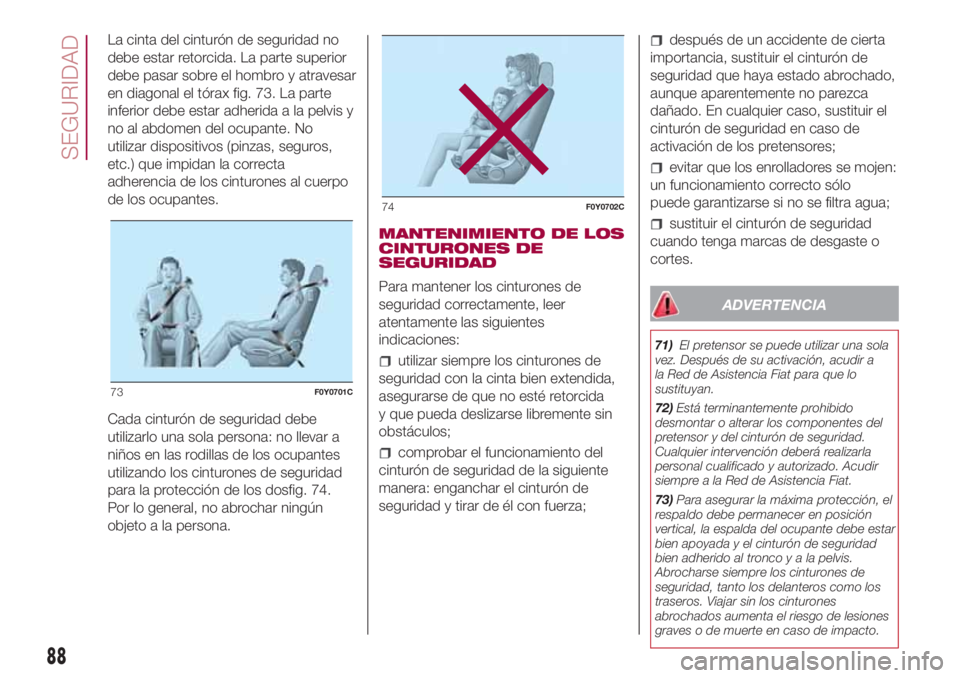

La cinta del cinturón de seguridad no
debe estar retorcida. La parte superior
debe pasar sobre el hombro y atravesar
en diagonal el tórax fig. 73. La parte
inferior debe estar adherida a la pelvis y
no al abdomen del ocupante. No
utilizar dispositivos (pinzas, seguros,
etc.) que impidan la correcta
adherencia de los cinturones al cuerpo
de los ocupantes.
Cada cinturón de seguridad debe
utilizarlo una sola persona: no llevar a
niños en las rodillas de los ocupantes
utilizando los cinturones de seguridad
para la protección de los dosfig. 74.
Por lo general, no abrochar ningún
objeto a la persona.MANTENIMIENTO DE LOS
CINTURONES DE
SEGURIDAD
Para mantener los cinturones de
seguridad correctamente, leer
atentamente las siguientes
indicaciones:
utilizar siempre los cinturones de
seguridad con la cinta bien extendida,
asegurarse de que no esté retorcida
y que pueda deslizarse libremente sin
obstáculos;
comprobar el funcionamiento del
cinturón de seguridad de la siguiente
manera: enganchar el cinturón de
seguridad y tirar de él con fuerza;
después de un accidente de cierta
importancia, sustituir el cinturón de
seguridad que haya estado abrochado,
aunque aparentemente no parezca
dañado. En cualquier caso, sustituir el
cinturón de seguridad en caso de
activación de los pretensores;
evitar que los enrolladores se mojen:
un funcionamiento correcto sólo
puede garantizarse si no se filtra agua;
sustituir el cinturón de seguridad
cuando tenga marcas de desgaste o
cortes.
ADVERTENCIA
71)El pretensor se puede utilizar una sola
vez. Después de su activación, acudir a
la Red de Asistencia Fiat para que lo
sustituyan.
72)Está terminantemente prohibido
desmontar o alterar los componentes del
pretensor y del cinturón de seguridad.
Cualquier intervención deberá realizarla
personal cualificado y autorizado. Acudir
siempre a la Red de Asistencia Fiat.
73)Para asegurar la máxima protección, el
respaldo debe permanecer en posición
vertical, la espalda del ocupante debe estar
bien apoyada y el cinturón de seguridad
bien adherido al troncoyalapelvis.
Abrocharse siempre los cinturones de
seguridad, tanto los delanteros como los
traseros. Viajar sin los cinturones
abrochados aumenta el riesgo de lesiones
graves o de muerte en caso de impacto.
73F0Y0701C
74F0Y0702C
88
SEGURIDAD
