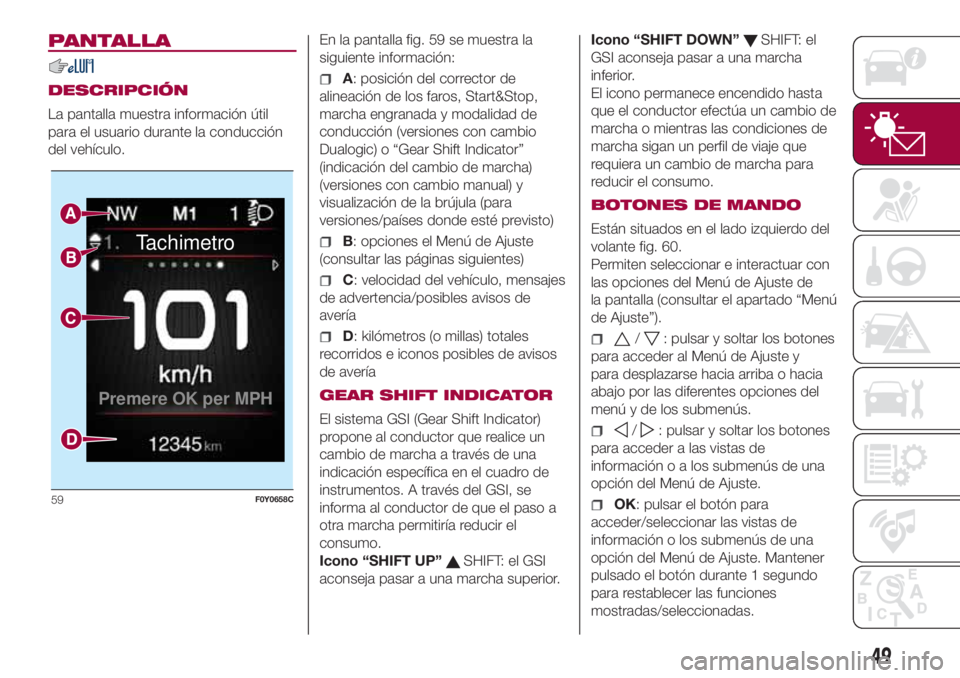

PANTALLA
DESCRIPCIÓN
La pantalla muestra información útil
para el usuario durante la conducción
del vehículo.En la pantalla fig. 59 se muestra la
siguiente información:A: posición del corrector de
alineación de los faros, Start&Stop,
marcha engranada y modalidad de
conducción (versiones con cambio
Dualogic) o “Gear Shift Indicator”
(indicación del cambio de marcha)
(versiones con cambio manual) y
visualización de la brújula (para
versiones/países donde esté previsto)
B: opciones el Menú de Ajuste
(consultar las páginas siguientes)
C: velocidad del vehículo, mensajes
de advertencia/posibles avisos de
avería
D: kilómetros (o millas) totales
recorridos e iconos posibles de avisos
de avería
GEAR SHIFT INDICATOR
El sistema GSI (Gear Shift Indicator)
propone al conductor que realice un
cambio de marcha a través de una
indicación específica en el cuadro de
instrumentos. A través del GSI, se
informa al conductor de que el paso a
otra marcha permitiría reducir el
consumo.
Icono “SHIFT UP”
SHIFT: el GSI
aconseja pasar a una marcha superior.Icono “SHIFT DOWN”
SHIFT: el
GSI aconseja pasar a una marcha
inferior.
El icono permanece encendido hasta
que el conductor efectúa un cambio de
marcha o mientras las condiciones de
marcha sigan un perfil de viaje que
requiera un cambio de marcha para
reducir el consumo.
BOTONES DE MANDO
Están situados en el lado izquierdo del
volante fig. 60.
Permiten seleccionar e interactuar con
las opciones del Menú de Ajuste de
la pantalla (consultar el apartado “Menú
de Ajuste”).
/: pulsar y soltar los botones
para acceder al Menú de Ajuste y
para desplazarse hacia arriba o hacia
abajo por las diferentes opciones del
menú y de los submenús.
/: pulsar y soltar los botones
para acceder a las vistas de
información o a los submenús de una
opción del Menú de Ajuste.
OK: pulsar el botón para
acceder/seleccionar las vistas de
información o los submenús de una
opción del Menú de Ajuste. Mantener
pulsado el botón durante 1 segundo
para restablecer las funciones
mostradas/seleccionadas.
Tachimetro
Premere OK per MPH
59F0Y0658C
49

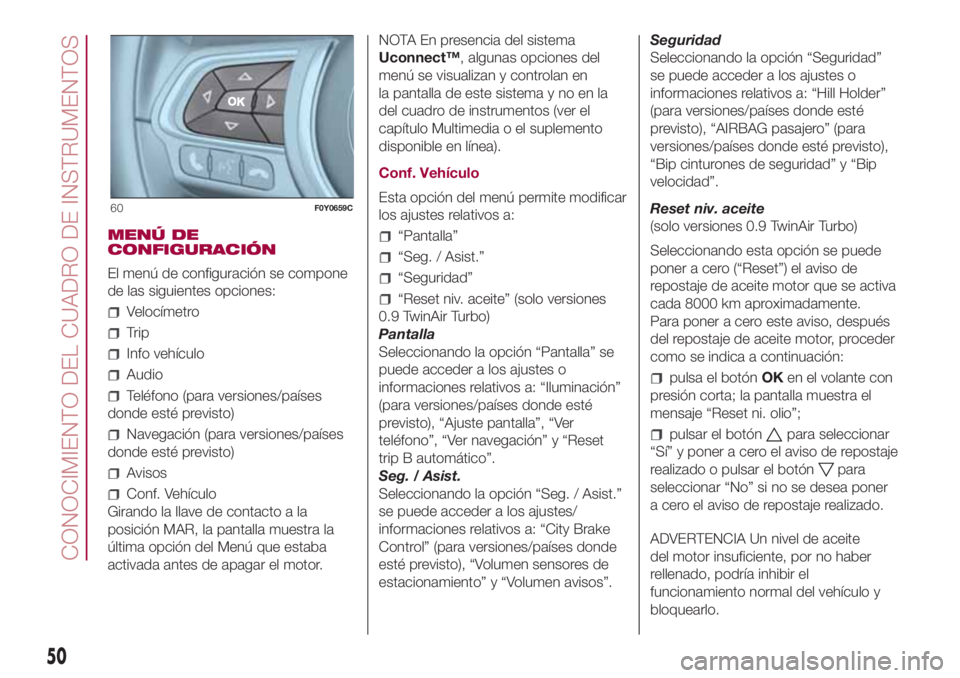

MENÚ DE
CONFIGURACIÓN
El menú de configuración se compone
de las siguientes opciones:
Velocímetro
Trip
Info vehículo
Audio
Teléfono (para versiones/países
donde esté previsto)
Navegación (para versiones/países
donde esté previsto)
Avisos
Conf. Vehículo
Girando la llave de contacto a la
posición MAR, la pantalla muestra la
última opción del Menú que estaba
activada antes de apagar el motor.NOTA En presencia del sistema
Uconnect™, algunas opciones del
menú se visualizan y controlan en
la pantalla de este sistema y no en la
del cuadro de instrumentos (ver el
capítulo Multimedia o el suplemento
disponible en línea).
Conf. Vehículo
Esta opción del menú permite modificar
los ajustes relativos a:
“Pantalla”
“Seg. / Asist.”
“Seguridad”
“Reset niv. aceite” (solo versiones
0.9 TwinAir Turbo)
Pantalla
Seleccionando la opción “Pantalla” se
puede acceder a los ajustes o
informaciones relativos a: “Iluminación”
(para versiones/países donde esté
previsto), “Ajuste pantalla”, “Ver
teléfono”, “Ver navegación” y “Reset
trip B automático”.
Seg. / Asist.
Seleccionando la opción “Seg. / Asist.”
se puede acceder a los ajustes/
informaciones relativos a: “City Brake
Control” (para versiones/países donde
esté previsto), “Volumen sensores de
estacionamiento” y “Volumen avisos”.Seguridad
Seleccionando la opción “Seguridad”
se puede acceder a los ajustes o
informaciones relativos a: “Hill Holder”
(para versiones/países donde esté
previsto), “AIRBAG pasajero” (para
versiones/países donde esté previsto),
“Bip cinturones de seguridad” y “Bip
velocidad”.
Reset niv. aceite
(solo versiones 0.9 TwinAir Turbo)
Seleccionando esta opción se puede
poner a cero (“Reset”) el aviso de
repostaje de aceite motor que se activa
cada 8000 km aproximadamente.
Para poner a cero este aviso, después
del repostaje de aceite motor, proceder
como se indica a continuación:
pulsa el botónOKen el volante con
presión corta; la pantalla muestra el
mensaje “Reset ni. olio”;
pulsar el botónpara seleccionar
“Sí” y poner a cero el aviso de repostaje
realizado o pulsar el botón
para
seleccionar “No” si no se desea poner
a cero el aviso de repostaje realizado.
ADVERTENCIA Un nivel de aceite
del motor insuficiente, por no haber
rellenado, podría inhibir el
funcionamiento normal del vehículo y
bloquearlo.
60F0Y0659C
50
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

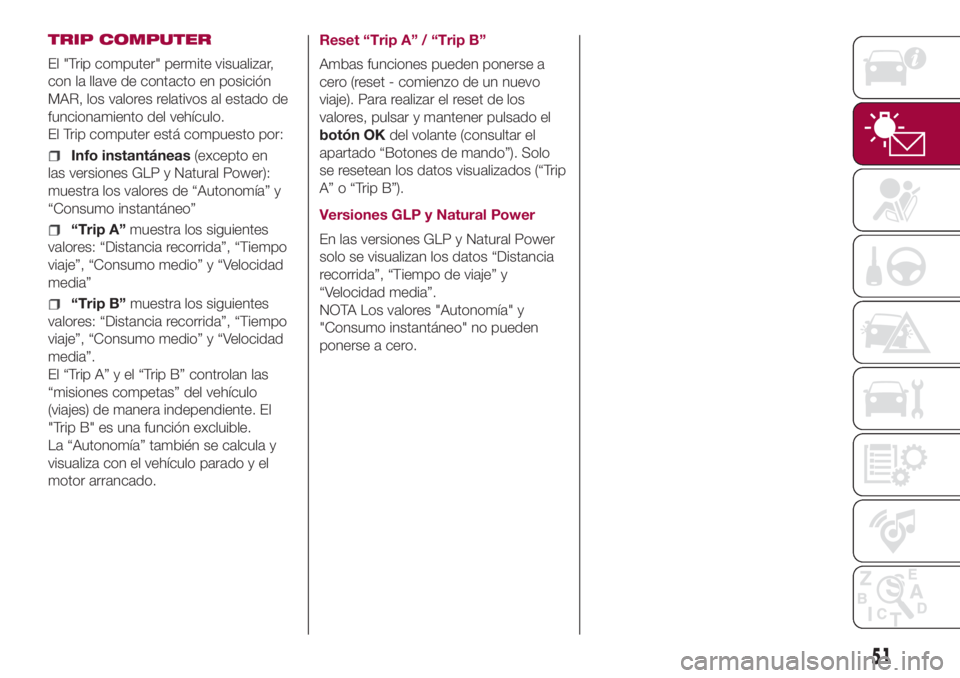

TRIP COMPUTER
El "Trip computer" permite visualizar,
con la llave de contacto en posición
MAR, los valores relativos al estado de
funcionamiento del vehículo.
El Trip computer está compuesto por:
Info instantáneas(excepto en
las versiones GLP y Natural Power):
muestra los valores de “Autonomía” y
“Consumo instantáneo”
“Trip A”muestra los siguientes
valores: “Distancia recorrida”, “Tiempo
viaje”, “Consumo medio” y “Velocidad
media”
“Trip B”muestra los siguientes
valores: “Distancia recorrida”, “Tiempo
viaje”, “Consumo medio” y “Velocidad
media”.
El “Trip A” y el “Trip B” controlan las
“misiones competas” del vehículo
(viajes) de manera independiente. El
"Trip B" es una función excluible.
La “Autonomía” también se calcula y
visualiza con el vehículo parado y el
motor arrancado.Reset “Trip A” / “Trip B”
Ambas funciones pueden ponerse a
cero (reset - comienzo de un nuevo
viaje). Para realizar el reset de los
valores, pulsar y mantener pulsado el
botón OKdel volante (consultar el
apartado “Botones de mando”). Solo
se resetean los datos visualizados (“Trip
A” o “Trip B”).
Versiones GLP y Natural Power
En las versiones GLP y Natural Power
solo se visualizan los datos “Distancia
recorrida”, “Tiempo de viaje” y
“Velocidad media”.
NOTA Los valores "Autonomía" y
"Consumo instantáneo" no pueden
ponerse a cero.
51

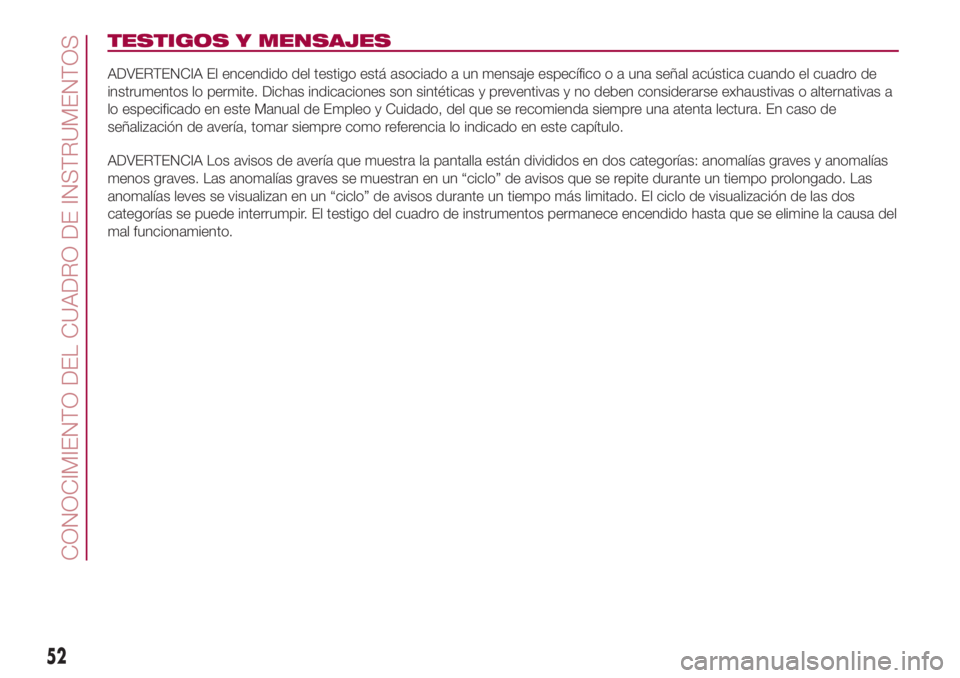

TESTIGOS Y MENSAJES
ADVERTENCIA El encendido del testigo está asociado a un mensaje específico o a una señal acústica cuando el cuadro de
instrumentos lo permite. Dichas indicaciones son sintéticas y preventivas y no deben considerarse exhaustivas o alternativas a
lo especificado en este Manual de Empleo y Cuidado, del que se recomienda siempre una atenta lectura. En caso de
señalización de avería, tomar siempre como referencia lo indicado en este capítulo.
ADVERTENCIA Los avisos de avería que muestra la pantalla están divididos en dos categorías: anomalías graves y anomalías
menos graves. Las anomalías graves se muestran en un “ciclo” de avisos que se repite durante un tiempo prolongado. Las
anomalías leves se visualizan en un “ciclo” de avisos durante un tiempo más limitado. El ciclo de visualización de las dos
categorías se puede interrumpir. El testigo del cuadro de instrumentos permanece encendido hasta que se elimine la causa del
mal funcionamiento.
52
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

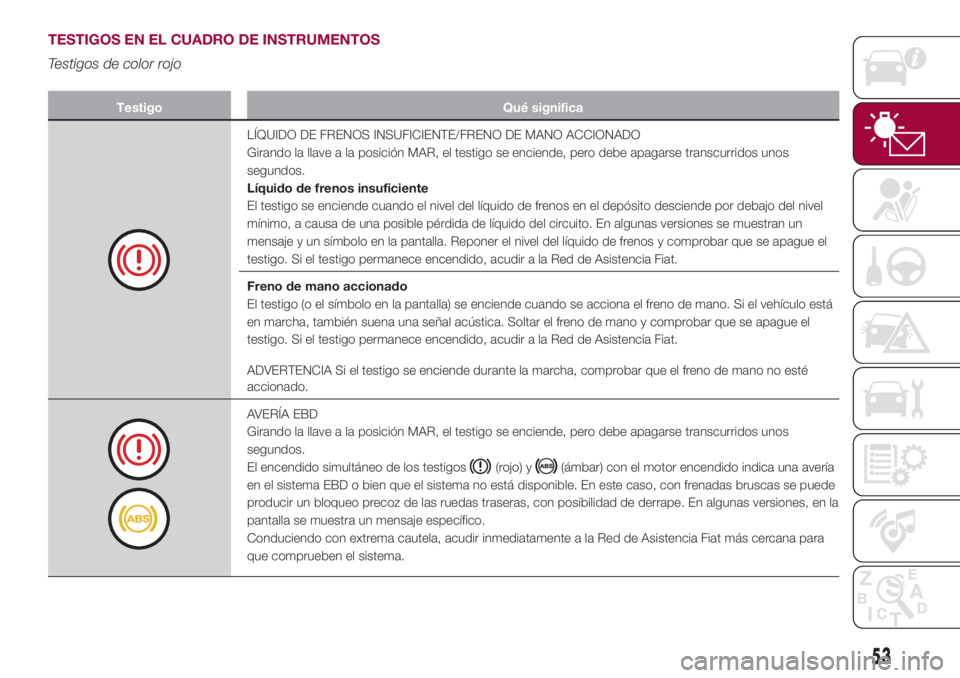

TESTIGOS EN EL CUADRO DE INSTRUMENTOS
Testigos de color rojo
Testigo Qué significa
LÍQUIDO DE FRENOS INSUFICIENTE/FRENO DE MANO ACCIONADO
Girando la llave a la posición MAR, el testigo se enciende, pero debe apagarse transcurridos unos
segundos.
Líquido de frenos insuficiente
El testigo se enciende cuando el nivel del líquido de frenos en el depósito desciende por debajo del nivel
mínimo, a causa de una posible pérdida de líquido del circuito. En algunas versiones se muestran un
mensaje y un símbolo en la pantalla. Reponer el nivel del líquido de frenos y comprobar que se apague el
testigo. Si el testigo permanece encendido, acudir a la Red de Asistencia Fiat.
Freno de mano accionado
El testigo (o el símbolo en la pantalla) se enciende cuando se acciona el freno de mano. Si el vehículo está
en marcha, también suena una señal acústica. Soltar el freno de mano y comprobar que se apague el
testigo. Si el testigo permanece encendido, acudir a la Red de Asistencia Fiat.
ADVERTENCIA Si el testigo se enciende durante la marcha, comprobar que el freno de mano no esté
accionado.
AVERÍA EBD
Girando la llave a la posición MAR, el testigo se enciende, pero debe apagarse transcurridos unos
segundos.
El encendido simultáneo de los testigos
(rojo) y(ámbar) con el motor encendido indica una avería
en el sistema EBD o bien que el sistema no está disponible. En este caso, con frenadas bruscas se puede
producir un bloqueo precoz de las ruedas traseras, con posibilidad de derrape. En algunas versiones, en la
pantalla se muestra un mensaje específico.
Conduciendo con extrema cautela, acudir inmediatamente a la Red de Asistencia Fiat más cercana para
que comprueben el sistema.
53

Testigo Qué significa

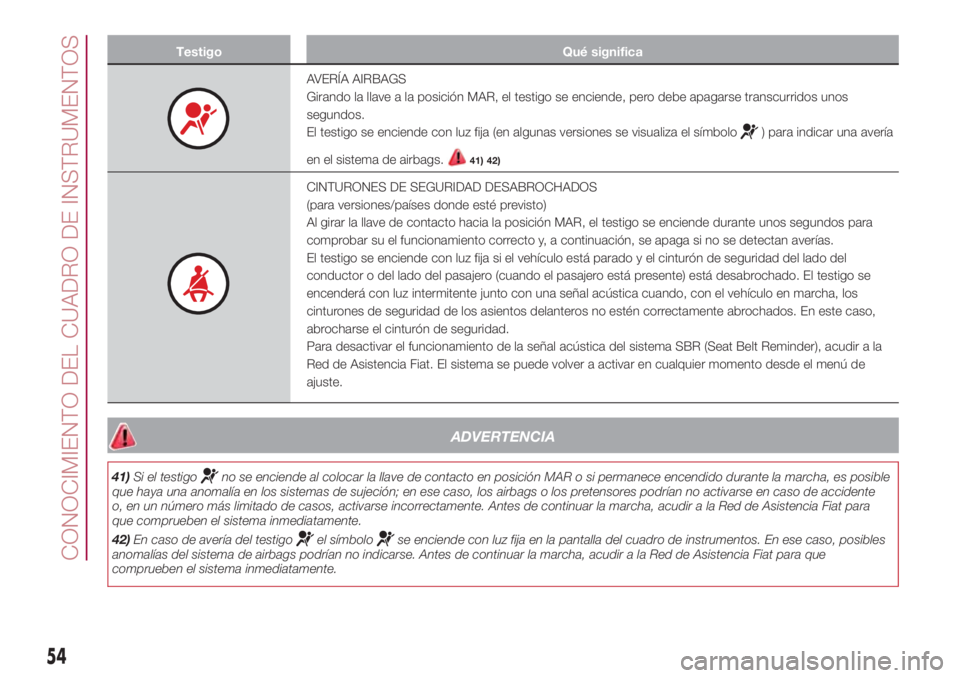

AVERÍA AIRBAGS
Girando la llave a la posición MAR, el testigo se enciende, pero debe apagarse transcurridos unos
segundos.
El testigo se enciende con luz fija (en algunas versiones se visualiza el símbolo
) para indicar una avería
en el sistema de airbags.
41) 42)
CINTURONES DE SEGURIDAD DESABROCHADOS
(para versiones/países donde esté previsto)
Al girar la llave de contacto hacia la posición MAR, el testigo se enciende durante unos segundos para
comprobar su el funcionamiento correcto y, a continuación, se apaga si no se detectan averías.
El testigo se enciende con luz fija si el vehículo está parado y el cinturón de seguridad del lado del
conductor o del lado del pasajero (cuando el pasajero está presente) está desabrochado. El testigo se
encenderá con luz intermitente junto con una señal acústica cuando, con el vehículo en marcha, los
cinturones de seguridad de los asientos delanteros no estén correctamente abrochados. En este caso,
abrocharse el cinturón de seguridad.
Para desactivar el funcionamiento de la señal acústica del sistema SBR (Seat Belt Reminder), acudir a la
Red de Asistencia Fiat. El sistema se puede volver a activar en cualquier momento desde el menú de
ajuste.
ADVERTENCIA
41)Si el testigono se enciende al colocar la llave de contacto en posición MAR o si permanece encendido durante la marcha, es posible
que haya una anomalía en los sistemas de sujeción; en ese caso, los airbags o los pretensores podrían no activarse en caso de accidente
o, en un número más limitado de casos, activarse incorrectamente. Antes de continuar la marcha, acudir a la Red de Asistencia Fiat para
que comprueben el sistema inmediatamente.
42)En caso de avería del testigo
el símbolose enciende con luz fija en la pantalla del cuadro de instrumentos. En ese caso, posibles
anomalías del sistema de airbags podrían no indicarse. Antes de continuar la marcha, acudir a la Red de Asistencia Fiat para que
comprueben el sistema inmediatamente.
54
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

Testigo Qué significa
TEMPERATURA EXCESIVA DEL LÍQUIDO REFRIGERANTE DEL MOTOR
El testigo se enciende cuando el motor se sobrecalienta. En algunas versiones la pantalla visualiza un
mensaje específico.
En caso de marcha normal: detener el vehículo, apagar el motor y comprobar que el nivel del agua del
depósito no se encuentre por debajo de la referencia MÍN. En tal caso, esperar a que el motor se enfríe;
luego abrir lentamente y con cuidado el tapón y llenar con líquido de refrigeración asegurándose de que se
encuentre entre las marcas MÍN. y MÁX. indicadas en el depósito. Asimismo, comprobar visualmente que
no haya pérdidas de líquido. Si, en el siguiente arranque, volviera a encenderse el testigo (o el símbolo en
la pantalla), acudir a la Red de Asistencia Fiat.
En caso de uso forzado del vehículo(por ejemplo, en condiciones de conducción más exigentes):
aflojar la marcha y, si el testigo continúa encendido, detener el vehículo. Esperar unos2o3minutos con el
motor en marcha y ligeramente acelerado para favorecer una circulación más activa del líquido de
refrigeración y, a continuación, apagar el motor. Comprobar que el nivel del líquido sea correcto, como se
ha descrito anteriormente.
ADVERTENCIA Después de un recorrido difícil, se recomienda mantener el motor en marcha y ligeramente
acelerado durante unos minutos antes de pararlo.
55

Testigo Qué significa

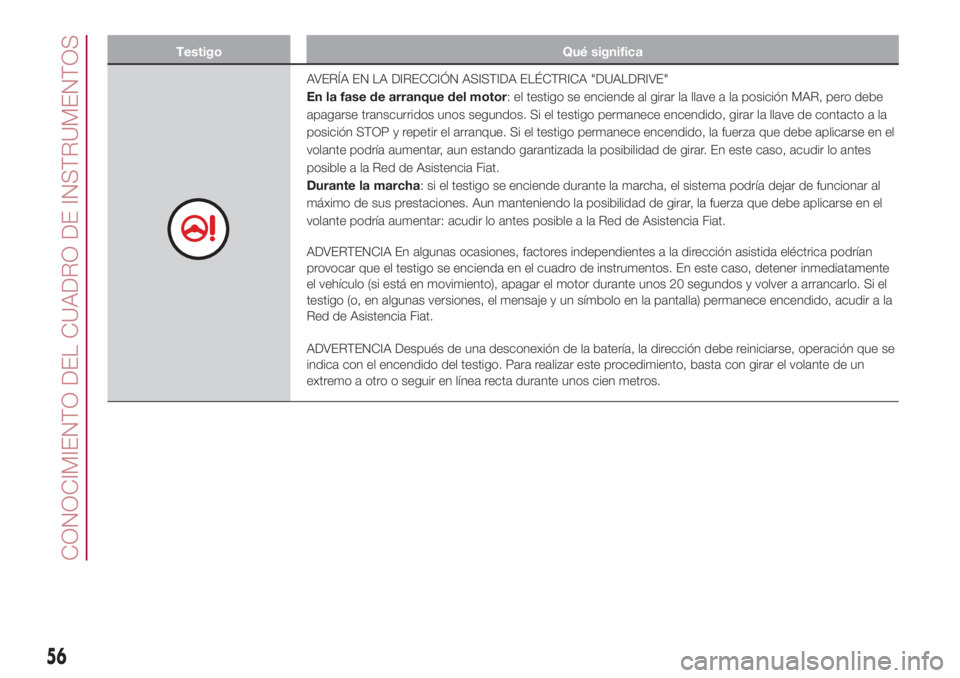

AVERÍA EN LA DIRECCIÓN ASISTIDA ELÉCTRICA "DUALDRIVE"
En la fase de arranque del motor: el testigo se enciende al girar la llave a la posición MAR, pero debe
apagarse transcurridos unos segundos. Si el testigo permanece encendido, girar la llave de contacto a la
posición STOP y repetir el arranque. Si el testigo permanece encendido, la fuerza que debe aplicarse en el
volante podría aumentar, aun estando garantizada la posibilidad de girar. En este caso, acudir lo antes
posible a la Red de Asistencia Fiat.
Durante la marcha: si el testigo se enciende durante la marcha, el sistema podría dejar de funcionar al
máximo de sus prestaciones. Aun manteniendo la posibilidad de girar, la fuerza que debe aplicarse en el
volante podría aumentar: acudir lo antes posible a la Red de Asistencia Fiat.
ADVERTENCIA En algunas ocasiones, factores independientes a la dirección asistida eléctrica podrían
provocar que el testigo se encienda en el cuadro de instrumentos. En este caso, detener inmediatamente
el vehículo (si está en movimiento), apagar el motor durante unos 20 segundos y volver a arrancarlo. Si el
testigo (o, en algunas versiones, el mensaje y un símbolo en la pantalla) permanece encendido, acudir a la
Red de Asistencia Fiat.
ADVERTENCIA Después de una desconexión de la batería, la dirección debe reiniciarse, operación que se
indica con el encendido del testigo. Para realizar este procedimiento, basta con girar el volante de un
extremo a otro o seguir en línea recta durante unos cien metros.
56
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

Testigos de color ámbar
Testigo Qué significa

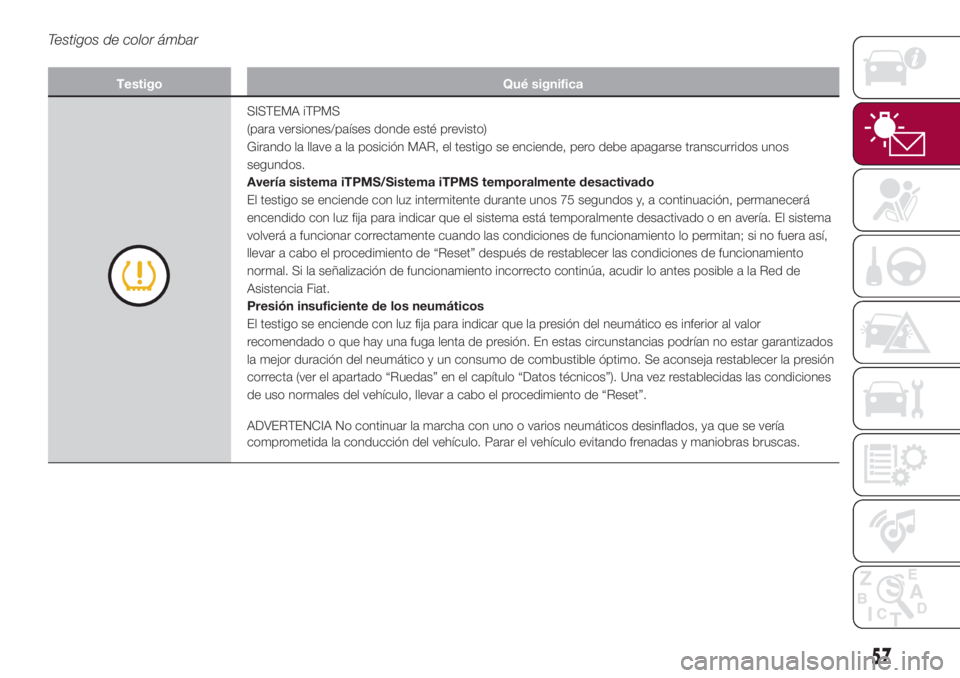

SISTEMA iTPMS
(para versiones/países donde esté previsto)
Girando la llave a la posición MAR, el testigo se enciende, pero debe apagarse transcurridos unos
segundos.
Avería sistema iTPMS/Sistema iTPMS temporalmente desactivado
El testigo se enciende con luz intermitente durante unos 75 segundos y, a continuación, permanecerá
encendido con luz fija para indicar que el sistema está temporalmente desactivado o en avería. El sistema
volverá a funcionar correctamente cuando las condiciones de funcionamiento lo permitan; si no fuera así,
llevar a cabo el procedimiento de “Reset” después de restablecer las condiciones de funcionamiento
normal. Si la señalización de funcionamiento incorrecto continúa, acudir lo antes posible a la Red de
Asistencia Fiat.
Presión insuficiente de los neumáticos
El testigo se enciende con luz fija para indicar que la presión del neumático es inferior al valor
recomendado o que hay una fuga lenta de presión. En estas circunstancias podrían no estar garantizados
la mejor duración del neumático y un consumo de combustible óptimo. Se aconseja restablecer la presión
correcta (ver el apartado “Ruedas” en el capítulo “Datos técnicos”). Una vez restablecidas las condiciones
de uso normales del vehículo, llevar a cabo el procedimiento de “Reset”.
ADVERTENCIA No continuar la marcha con uno o varios neumáticos desinflados, ya que se vería
comprometida la conducción del vehículo. Parar el vehículo evitando frenadas y maniobras bruscas.
57

Testigo Qué significa

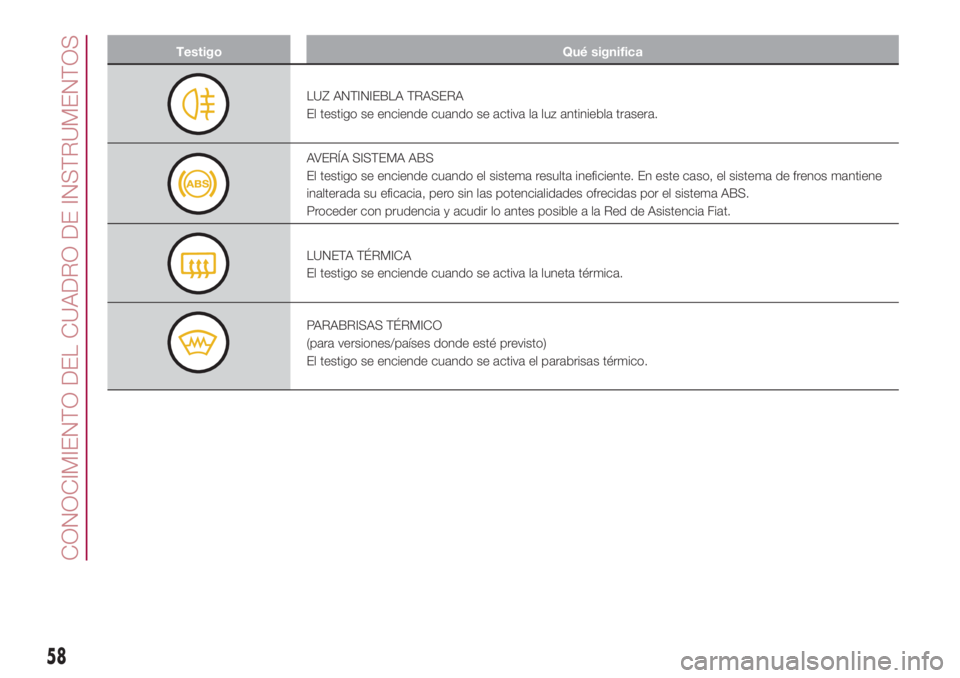

LUZ ANTINIEBLA TRASERA
El testigo se enciende cuando se activa la luz antiniebla trasera.
AVERÍA SISTEMA ABS
El testigo se enciende cuando el sistema resulta ineficiente. En este caso, el sistema de frenos mantiene
inalterada su eficacia, pero sin las potencialidades ofrecidas por el sistema ABS.
Proceder con prudencia y acudir lo antes posible a la Red de Asistencia Fiat.
LUNETA TÉRMICA
El testigo se enciende cuando se activa la luneta térmica.
PARABRISAS TÉRMICO
(para versiones/países donde esté previsto)
El testigo se enciende cuando se activa el parabrisas térmico.
58
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS
