FIAT 500L LIVING 2018 Manual de Empleo y Cuidado (in Spanish)

Testigo Qué significa
SISTEMA ESC
(para versiones/países donde esté previsto)
Girando la llave a la posición MAR, el testigo se enciende, pero debe apagarse transcurridos unos
segundos.
Intervención sistema ESC
La intervención del sistema está indicada por el parpadeo del testigo: la señalización de la intervención
indica que el vehículo está en condiciones críticas de estabilidad y adherencia.
Avería sistema ESC
Si el testigo no se apaga o permanece encendido con el motor en marcha significa que se ha detectado
una avería en el sistema ESC. Acudir lo antes posible a la Red de Asistencia Fiat.
Avería en el sistema Hill Holder
El testigo se enciende para indicar que se ha detectado una avería en el sistema Hill Holder. Acudir lo
antes posible a la Red de Asistencia Fiat.
DESACTIVACIÓN DEL SISTEMA ASR
El testigo se enciende si se desactiva el sistema ASR (ver el apartado “Sistemas de seguridad activa” en el
capítulo “Seguridad”).
RESERVA DE COMBUSTIBLE
El testigo se enciende cuando en el depósito de combustible quedan 7,5 l o menos.
ADVERTENCIA Si el testigo parpadea durante la marcha significa que existe una anomalía en la
instalación. En tal caso, acudir a la Red de Asistencia Fiat para comprobar la instalación.
59

Testigo Qué significa

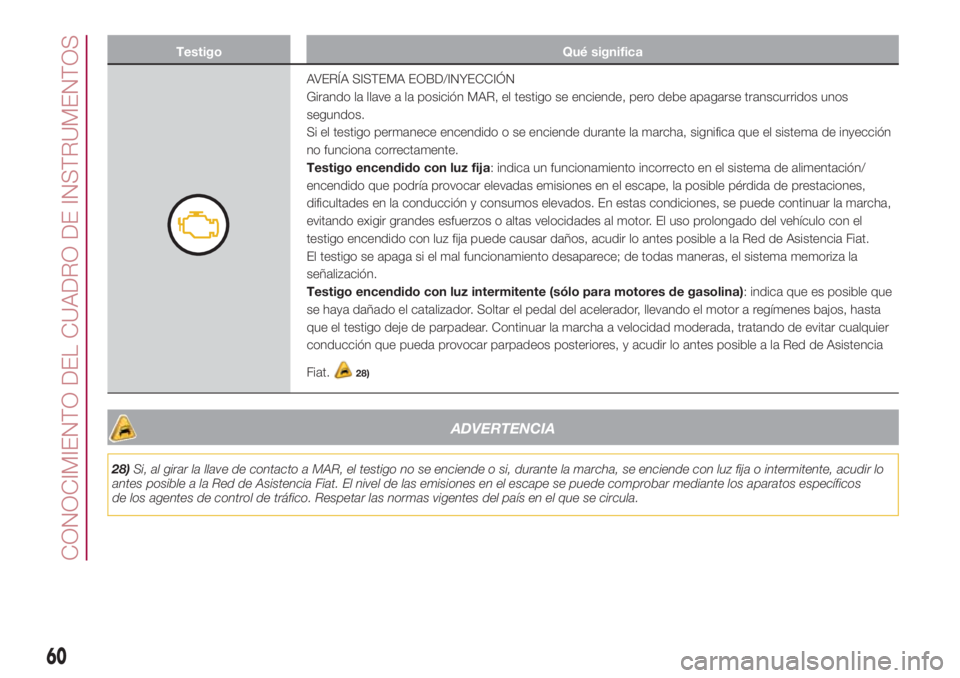

AVERÍA SISTEMA EOBD/INYECCIÓN
Girando la llave a la posición MAR, el testigo se enciende, pero debe apagarse transcurridos unos
segundos.
Si el testigo permanece encendido o se enciende durante la marcha, significa que el sistema de inyección
no funciona correctamente.
Testigo encendido con luz fija: indica un funcionamiento incorrecto en el sistema de alimentación/
encendido que podría provocar elevadas emisiones en el escape, la posible pérdida de prestaciones,
dificultades en la conducción y consumos elevados. En estas condiciones, se puede continuar la marcha,
evitando exigir grandes esfuerzos o altas velocidades al motor. El uso prolongado del vehículo con el
testigo encendido con luz fija puede causar daños, acudir lo antes posible a la Red de Asistencia Fiat.
El testigo se apaga si el mal funcionamiento desaparece; de todas maneras, el sistema memoriza la
señalización.
Testigo encendido con luz intermitente (sólo para motores de gasolina): indica que es posible que
se haya dañado el catalizador. Soltar el pedal del acelerador, llevando el motor a regímenes bajos, hasta
que el testigo deje de parpadear. Continuar la marcha a velocidad moderada, tratando de evitar cualquier
conducción que pueda provocar parpadeos posteriores, y acudir lo antes posible a la Red de Asistencia
Fiat.
28)
ADVERTENCIA
28)Si, al girar la llave de contacto a MAR, el testigo no se enciende o si, durante la marcha, se enciende con luz fija o intermitente, acudir lo
antes posible a la Red de Asistencia Fiat. El nivel de las emisiones en el escape se puede comprobar mediante los aparatos específicos
de los agentes de control de tráfico. Respetar las normas vigentes del país en el que se circula.
60
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

Testigo Qué significa
DESACTIVACIÓN DEL SISTEMA CITY BRAKE CONTROL - “Collision Mitigation”
(para versiones/países donde esté previsto)
El testigo se enciende si el conductor desactiva el sistema City Brake Control - “Collision Mitigation” o
cuando el sistema se desactiva en automático en caso de avería temporal. Acudir lo antes posible a la Red
de Asistencia Fiat.
PRECALENTAMIENTO BUJÍAS (versiones Diésel)
Al girar la llave a la posición MAR, el testigo se enciende; éste se apaga cuando las bujías han alcanzado la
temperatura preestablecida. Se puede arrancar el motor inmediatamente después de que se apague el
testigo.
ADVERTENCIA En condiciones de temperatura ambiente moderada o alta, el tiempo de encendido del
testigo es casi imperceptible.
Avería en el precalentamiento de las bujías
El parpadeo del testigo indica una anomalía en el sistema de precalentamiento de las bujías. Acudir lo
antes posible a la Red de Asistencia Fiat.
RESERVA DE COMBUSTIBLE GLP (versiones GLP)
(para versiones/países donde esté previsto)
El testigo se enciende cuando la cantidad restante de GLP en el depósito desciende por debajo de 1/5 de
la capacidad del depósito. En algunas versiones también se muestra un mensaje específico en la pantalla.
RESERVA DE COMBUSTIBLE METANO (versiones Natural Power)
(para versiones/países donde esté previsto)
El testigo se enciende cuando la cantidad restante de metano en el depósito desciende por debajo de 1/5
de la capacidad del depósito. En algunas versiones también se muestra un mensaje específico en la
pantalla.
61

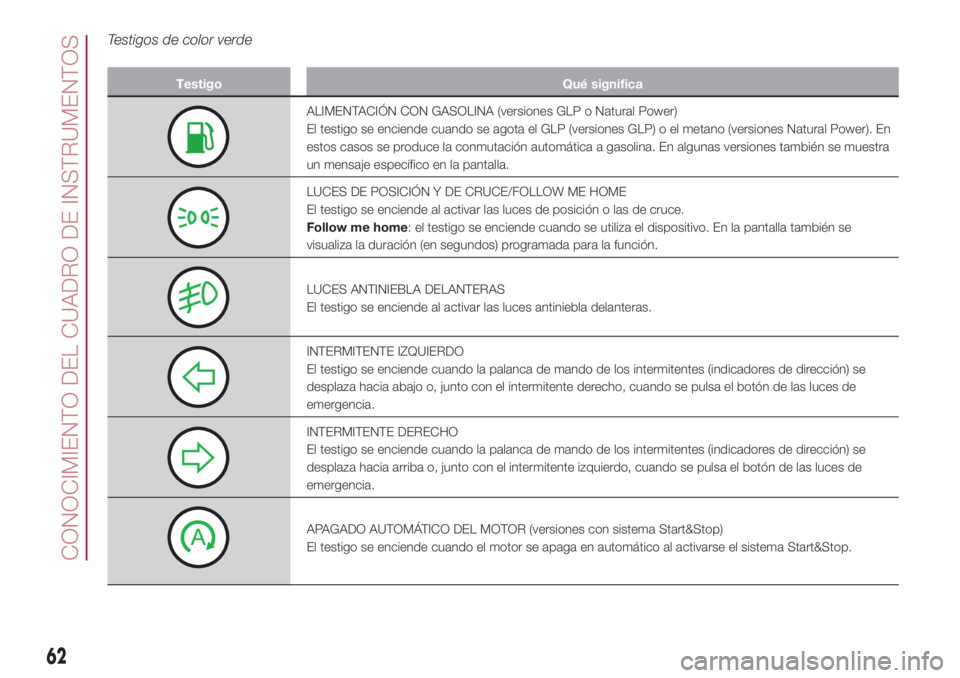

Testigos de color verde
Testigo Qué significa
ALIMENTACIÓN CON GASOLINA (versiones GLP o Natural Power)
El testigo se enciende cuando se agota el GLP (versiones GLP) o el metano (versiones Natural Power). En
estos casos se produce la conmutación automática a gasolina. En algunas versiones también se muestra
un mensaje específico en la pantalla.
LUCES DE POSICIÓN Y DE CRUCE/FOLLOW ME HOME
El testigo se enciende al activar las luces de posición o las de cruce.
Follow me home: el testigo se enciende cuando se utiliza el dispositivo. En la pantalla también se
visualiza la duración (en segundos) programada para la función.
LUCES ANTINIEBLA DELANTERAS
El testigo se enciende al activar las luces antiniebla delanteras.
INTERMITENTE IZQUIERDO
El testigo se enciende cuando la palanca de mando de los intermitentes (indicadores de dirección) se
desplaza hacia abajo o, junto con el intermitente derecho, cuando se pulsa el botón de las luces de
emergencia.
INTERMITENTE DERECHO
El testigo se enciende cuando la palanca de mando de los intermitentes (indicadores de dirección) se
desplaza hacia arriba o, junto con el intermitente izquierdo, cuando se pulsa el botón de las luces de
emergencia.
APAGADO AUTOMÁTICO DEL MOTOR (versiones con sistema Start&Stop)
El testigo se enciende cuando el motor se apaga en automático al activarse el sistema Start&Stop.
62
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

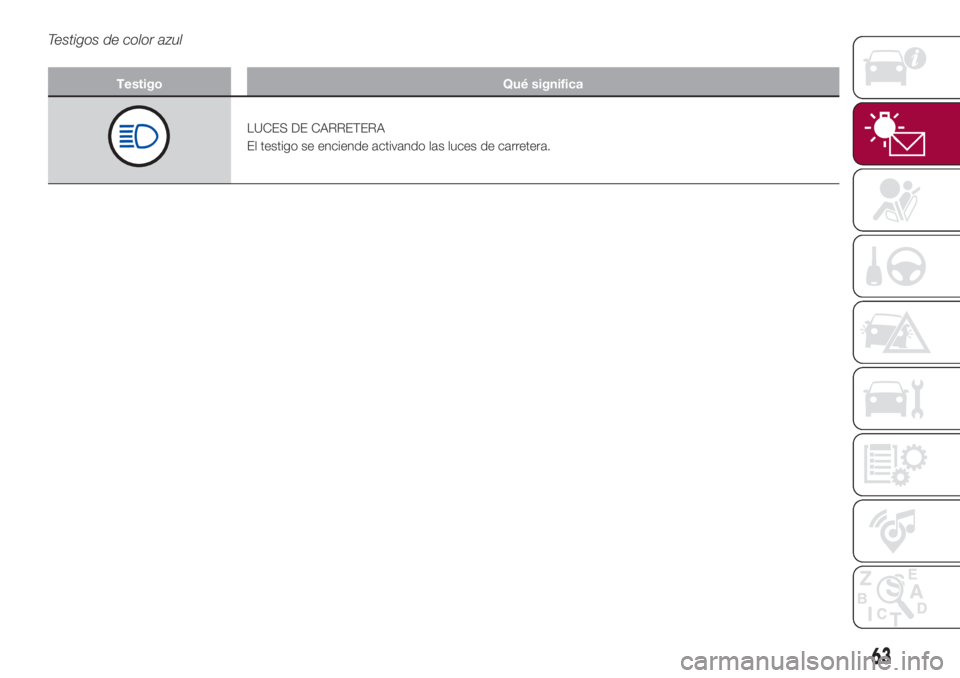

Testigos de color azul
Testigo Qué significa
LUCES DE CARRETERA
El testigo se enciende activando las luces de carretera.
63

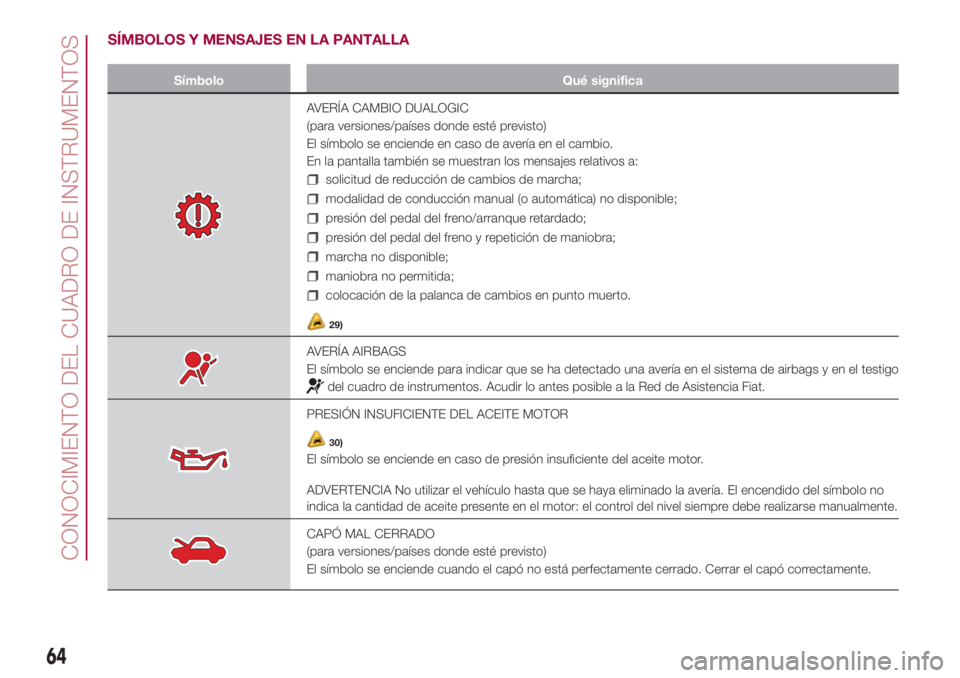

SÍMBOLOS Y MENSAJES EN LA PANTALLA
Símbolo Qué significa
AVERÍA CAMBIO DUALOGIC
(para versiones/países donde esté previsto)
El símbolo se enciende en caso de avería en el cambio.
En la pantalla también se muestran los mensajes relativos a:
solicitud de reducción de cambios de marcha;
modalidad de conducción manual (o automática) no disponible;
presión del pedal del freno/arranque retardado;
presión del pedal del freno y repetición de maniobra;
marcha no disponible;
maniobra no permitida;
colocación de la palanca de cambios en punto muerto.
29)
AVERÍA AIRBAGS
El símbolo se enciende para indicar que se ha detectado una avería en el sistema de airbags y en el testigo
del cuadro de instrumentos. Acudir lo antes posible a la Red de Asistencia Fiat.
PRESIÓN INSUFICIENTE DEL ACEITE MOTOR
30)
El símbolo se enciende en caso de presión insuficiente del aceite motor.
ADVERTENCIA No utilizar el vehículo hasta que se haya eliminado la avería. El encendido del símbolo no
indica la cantidad de aceite presente en el motor: el control del nivel siempre debe realizarse manualmente.
CAPÓ MAL CERRADO
(para versiones/países donde esté previsto)
El símbolo se enciende cuando el capó no está perfectamente cerrado. Cerrar el capó correctamente.
64
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

Símbolo Qué significa
PORTÓN DEL MALETERO MAL CERRADO
El símbolo se enciende cuando el portón del maletero no está perfectamente cerrado. Cerrar el portón del
maletero correctamente.
PUERTAS MAL CERRADAS
El símbolo se enciende cuando una o varias puertas no están bien cerradas. La pantalla muestra también
el perfil del vehículo con la puerta abierta. Con las puertas abiertas y el vehículo en marcha, se activa una
señal acústica. Cerrar correctamente las puertas.
AVERÍA ALTERNADOR
Cuando el símbolo se enciende con el motor arrancado, indica que se ha detectado una avería en el
alternador. Acudir lo antes posible a la Red de Asistencia Fiat.
LÍMITE DE VELOCIDAD SUPERADO
El símbolo (de color blanco) se enciende cuando se supera el límite de velocidad configurado (por ejemplo
110 km/h) en el menú de ajuste de la pantalla (el valor mostrado se actualiza en función de la velocidad
ajustada).
ADVERTENCIA
29)Circular con el símbolo encendido puede provocar graves daños al cambio y causar su rotura. Además, se puede provocar el
sobrecalentamiento del aceite: su contacto con el motor caliente o con los componentes del escape a alta temperatura podría provocar
incendios.
30)Si el símbolo se enciende durante la marcha, apagar inmediatamente el motor y acudir a la Red de Asistencia Fiat.
65

Símbolo Qué significa

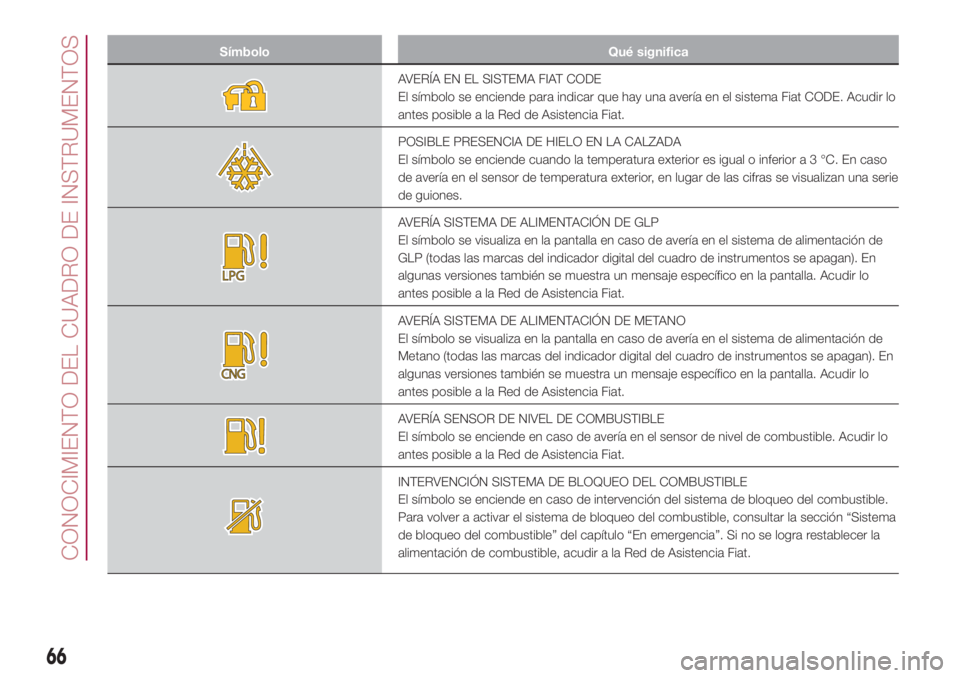

AVERÍA EN EL SISTEMA FIAT CODE
El símbolo se enciende para indicar que hay una avería en el sistema Fiat CODE. Acudir lo
antes posible a la Red de Asistencia Fiat.
POSIBLE PRESENCIA DE HIELO EN LA CALZADA
El símbolo se enciende cuando la temperatura exterior es igual o inferior a 3 °C. En caso
de avería en el sensor de temperatura exterior, en lugar de las cifras se visualizan una serie
de guiones.
AVERÍA SISTEMA DE ALIMENTACIÓN DE GLP
El símbolo se visualiza en la pantalla en caso de avería en el sistema de alimentación de
GLP (todas las marcas del indicador digital del cuadro de instrumentos se apagan). En
algunas versiones también se muestra un mensaje específico en la pantalla. Acudir lo
antes posible a la Red de Asistencia Fiat.
AVERÍA SISTEMA DE ALIMENTACIÓN DE METANO
El símbolo se visualiza en la pantalla en caso de avería en el sistema de alimentación de
Metano (todas las marcas del indicador digital del cuadro de instrumentos se apagan). En
algunas versiones también se muestra un mensaje específico en la pantalla. Acudir lo
antes posible a la Red de Asistencia Fiat.
AVERÍA SENSOR DE NIVEL DE COMBUSTIBLE
El símbolo se enciende en caso de avería en el sensor de nivel de combustible. Acudir lo
antes posible a la Red de Asistencia Fiat.
INTERVENCIÓN SISTEMA DE BLOQUEO DEL COMBUSTIBLE
El símbolo se enciende en caso de intervención del sistema de bloqueo del combustible.
Para volver a activar el sistema de bloqueo del combustible, consultar la sección “Sistema
de bloqueo del combustible” del capítulo “En emergencia”. Si no se logra restablecer la
alimentación de combustible, acudir a la Red de Asistencia Fiat.
66
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

Símbolo Qué significa

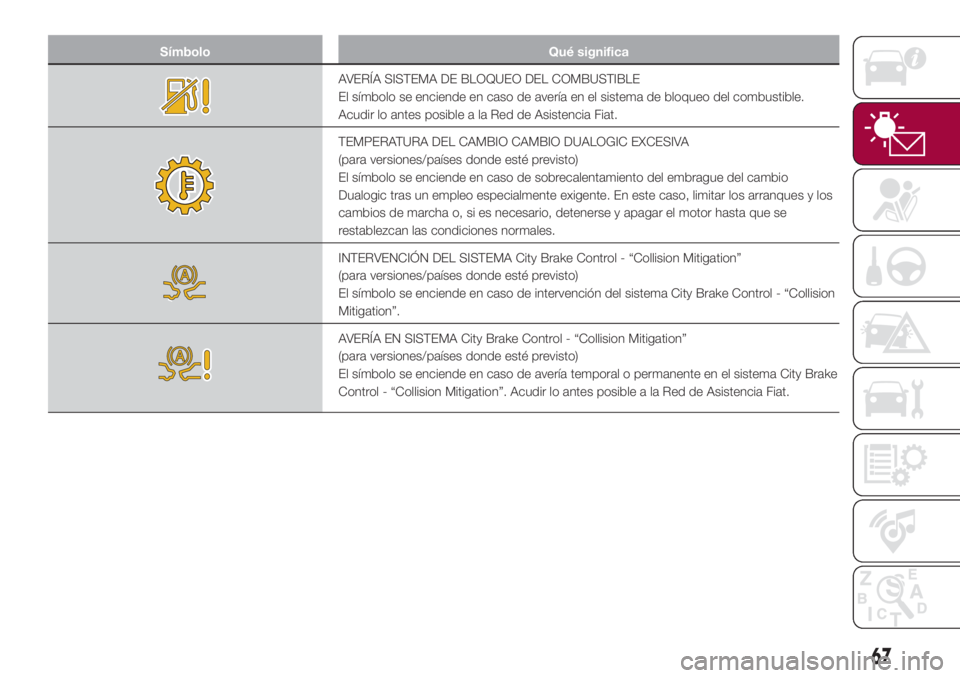

AVERÍA SISTEMA DE BLOQUEO DEL COMBUSTIBLE
El símbolo se enciende en caso de avería en el sistema de bloqueo del combustible.
Acudir lo antes posible a la Red de Asistencia Fiat.
TEMPERATURA DEL CAMBIO CAMBIO DUALOGIC EXCESIVA
(para versiones/países donde esté previsto)
El símbolo se enciende en caso de sobrecalentamiento del embrague del cambio
Dualogic tras un empleo especialmente exigente. En este caso, limitar los arranques y los
cambios de marcha o, si es necesario, detenerse y apagar el motor hasta que se
restablezcan las condiciones normales.
INTERVENCIÓN DEL SISTEMA City Brake Control - “Collision Mitigation”
(para versiones/países donde esté previsto)
El símbolo se enciende en caso de intervención del sistema City Brake Control - “Collision
Mitigation”.
AVERÍA EN SISTEMA City Brake Control - “Collision Mitigation”
(para versiones/países donde esté previsto)
El símbolo se enciende en caso de avería temporal o permanente en el sistema City Brake
Control - “Collision Mitigation”. Acudir lo antes posible a la Red de Asistencia Fiat.
67

Símbolo Qué significa

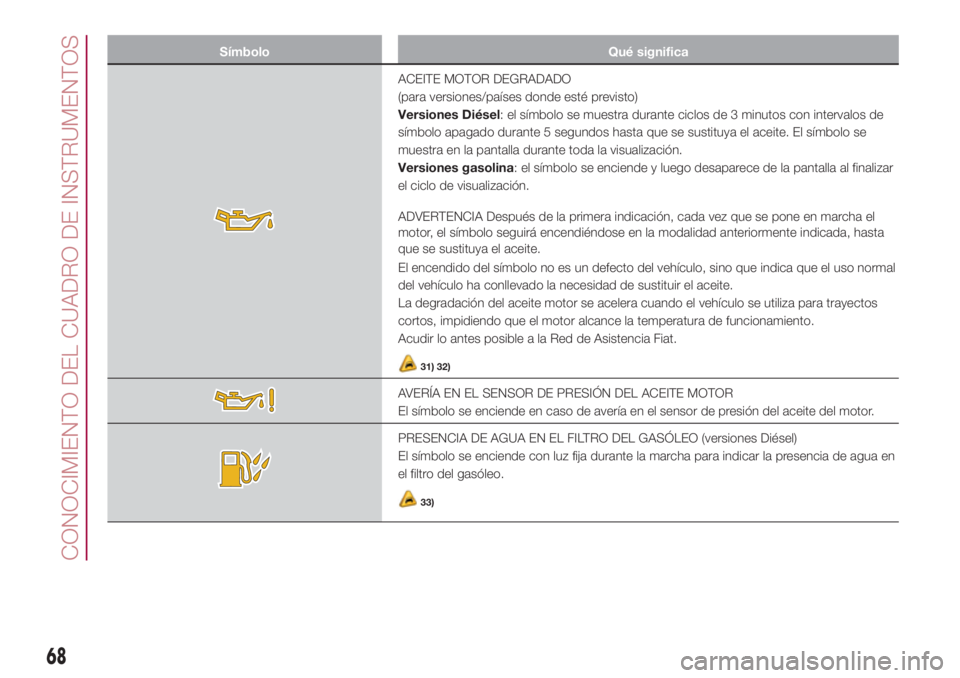

ACEITE MOTOR DEGRADADO
(para versiones/países donde esté previsto)
Versiones Diésel: el símbolo se muestra durante ciclos de 3 minutos con intervalos de
símbolo apagado durante 5 segundos hasta que se sustituya el aceite. El símbolo se
muestra en la pantalla durante toda la visualización.
Versiones gasolina: el símbolo se enciende y luego desaparece de la pantalla al finalizar
el ciclo de visualización.
ADVERTENCIA Después de la primera indicación, cada vez que se pone en marcha el
motor, el símbolo seguirá encendiéndose en la modalidad anteriormente indicada, hasta
que se sustituya el aceite.
El encendido del símbolo no es un defecto del vehículo, sino que indica que el uso normal
del vehículo ha conllevado la necesidad de sustituir el aceite.
La degradación del aceite motor se acelera cuando el vehículo se utiliza para trayectos
cortos, impidiendo que el motor alcance la temperatura de funcionamiento.
Acudir lo antes posible a la Red de Asistencia Fiat.
31) 32)
AVERÍA EN EL SENSOR DE PRESIÓN DEL ACEITE MOTOR
El símbolo se enciende en caso de avería en el sensor de presión del aceite del motor.
PRESENCIA DE AGUA EN EL FILTRO DEL GASÓLEO (versiones Diésel)
El símbolo se enciende con luz fija durante la marcha para indicar la presencia de agua en
el filtro del gasóleo.
33)
68
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS
