FIAT 500L LIVING 2019 Brugs- og vedligeholdelsesvejledning (in Danish)

Følgende tabel, i overensstemmelse med den europæiske lovgivning ECE 129, angiver mulighed for installation af
i-Size-barnestole.
PLACERING AF i-Size I BILEN
AnordningPassagersæde
fortilPassagersæder
bagtil i sidernePassagersæde
bagtil i midten
i-Size-barnestoleISO/R2 X i-U X
ISO/F2 X i-U X
i-U: egnet til i-Size Universal-barnestole både bagudvendte og vendt i køreretningen.
X: ikke-egnet plads til installation af i-Size Universal-barnestole.
89

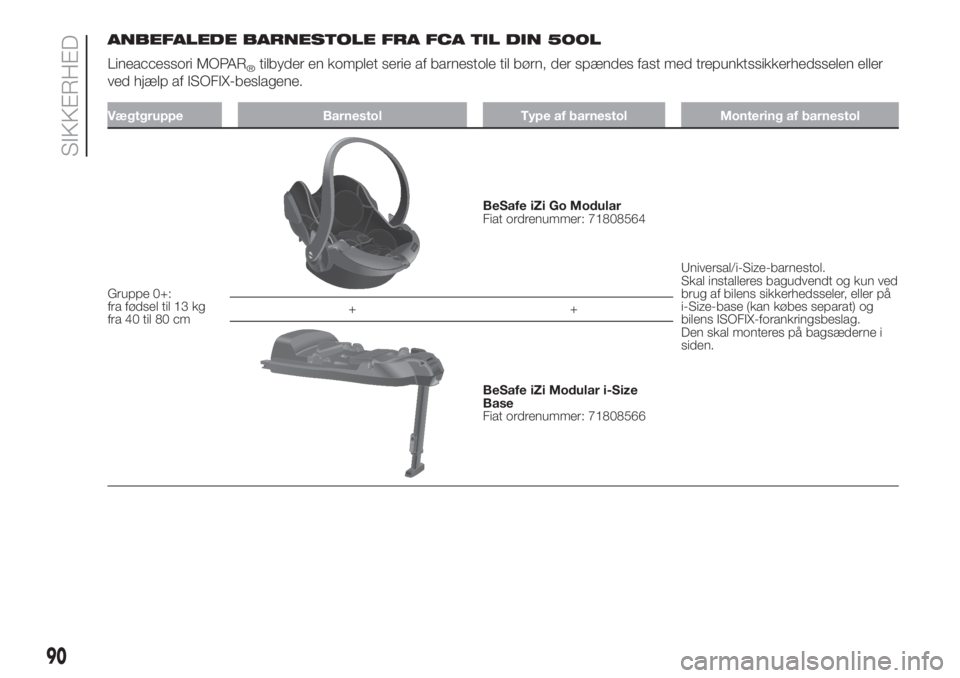

ANBEFALEDE BARNESTOLE FRA FCA TIL DIN 500L
Lineaccessori MOPAR
®tilbyder en komplet serie af barnestole til børn, der spændes fast med trepunktssikkerhedsselen eller
ved hjælp af ISOFIX-beslagene.
Vægtgruppe Barnestol Type af barnestol Montering af barnestol
Gruppe 0+:
fra fødsel til 13 kg
fra 40 til 80 cm
BeSafe iZi Go Modular
Fiat ordrenummer: 71808564
Universal/i-Size-barnestol.
Skal installeres bagudvendt og kun ved
brug af bilens sikkerhedsseler, eller på
i-Size-base (kan købes separat) og
bilens ISOFIX-forankringsbeslag.
Den skal monteres på bagsæderne i
siden. ++
BeSafe iZi Modular i-Size
Base
Fiat ordrenummer: 71808566
90
SIKKERHED

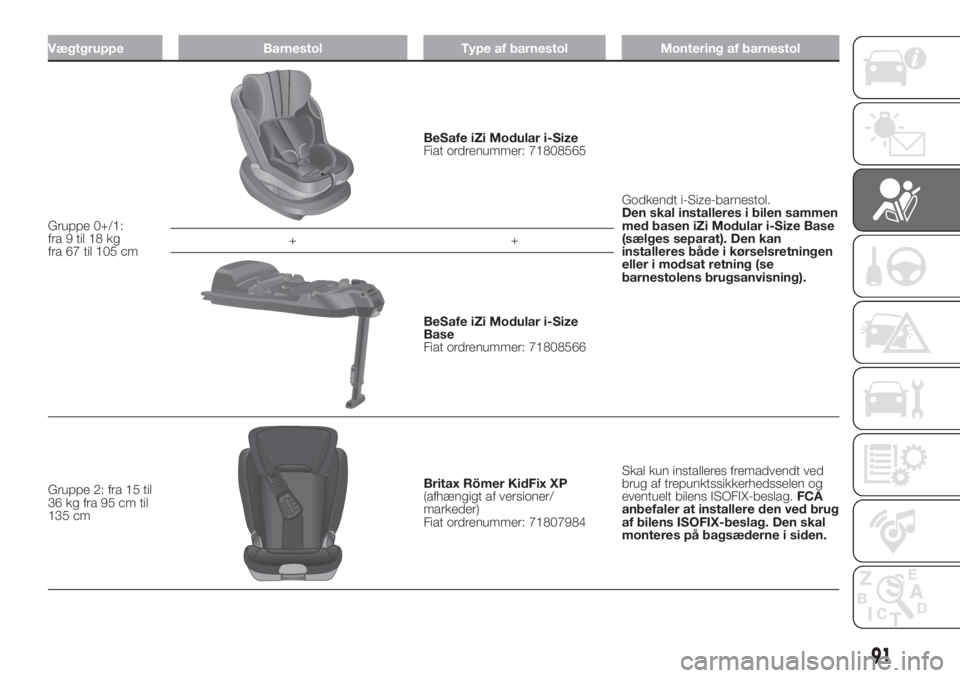

Vægtgruppe Barnestol Type af barnestol Montering af barnestol
Gruppe 0+/1:
fra 9 til 18 kg
fra 67 til 105 cm
BeSafe iZi Modular i-Size
Fiat ordrenummer: 71808565
Godkendt i-Size-barnestol.
Den skal installeres i bilen sammen
med basen iZi Modular i-Size Base
(sælges separat). Den kan
installeres både i kørselsretningen
eller i modsat retning (se
barnestolens brugsanvisning). ++
BeSafe iZi Modular i-Size
Base
Fiat ordrenummer: 71808566
Gruppe 2: fra 15 til
36 kg fra 95 cm til
135 cm
Britax Römer KidFix XP
(afhængigt af versioner/
markeder)
Fiat ordrenummer: 71807984Skal kun installeres fremadvendt ved
brug af trepunktssikkerhedsselen og
eventuelt bilens ISOFIX-beslag.FCA
anbefaler at installere den ved brug
af bilens ISOFIX-beslag. Den skal
monteres på bagsæderne i siden.
91

Vægtgruppe Barnestol Type af barnestol Montering af barnestol
Gruppe 3: fra 22 til
36 kg fra 136 cm til
150 cmBritax Römer KidFix XP
(afhængigt af versioner/
markeder)
Fiat ordrenummer: 71807984Skal kun installeres fremadvendt ved
brug af trepunktssikkerhedsselen og
eventuelt bilens ISOFIX-beslag.FCA
anbefaler at installere den ved brug
af bilens ISOFIX-beslag. Den skal
monteres på bagsæderne i siden.
VIGTIGT FCA anbefaler at installere barnestolen i henhold til de medfølgende anvisninger.
92
SIKKERHED

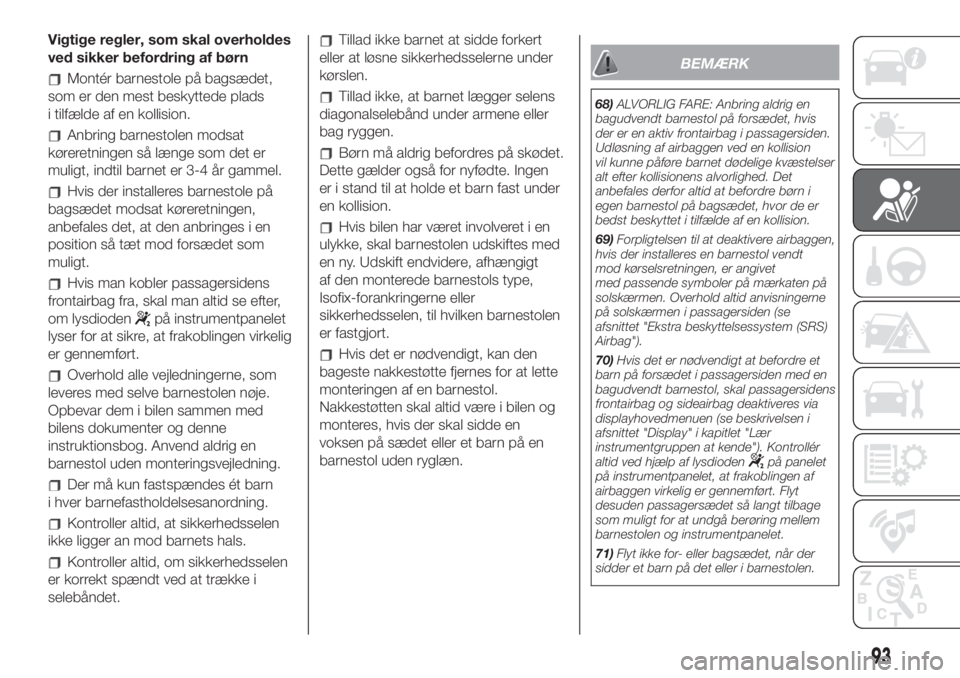

Vigtige regler, som skal overholdes
ved sikker befordring af børn
Montér barnestole på bagsædet,
som er den mest beskyttede plads
i tilfælde af en kollision.
Anbring barnestolen modsat
køreretningen så længe som det er
muligt, indtil barnet er 3-4 år gammel.
Hvis der installeres barnestole på
bagsædet modsat køreretningen,
anbefales det, at den anbringes i en
position så tæt mod forsædet som
muligt.
Hvis man kobler passagersidens
frontairbag fra, skal man altid se efter,
om lysdioden
på instrumentpanelet
lyser for at sikre, at frakoblingen virkelig
er gennemført.
Overhold alle vejledningerne, som
leveres med selve barnestolen nøje.
Opbevar dem i bilen sammen med
bilens dokumenter og denne
instruktionsbog. Anvend aldrig en
barnestol uden monteringsvejledning.
Der må kun fastspændes ét barn
i hver barnefastholdelsesanordning.
Kontroller altid, at sikkerhedsselen
ikke ligger an mod barnets hals.
Kontroller altid, om sikkerhedsselen
er korrekt spændt ved at trække i
selebåndet.
Tillad ikke barnet at sidde forkert
eller at løsne sikkerhedsselerne under
kørslen.
Tillad ikke, at barnet lægger selens
diagonalselebånd under armene eller
bag ryggen.
Børn må aldrig befordres på skødet.
Dette gælder også for nyfødte. Ingen
er i stand til at holde et barn fast under
en kollision.
Hvis bilen har været involveret i en
ulykke, skal barnestolen udskiftes med
en ny. Udskift endvidere, afhængigt
af den monterede barnestols type,
Isofix-forankringerne eller
sikkerhedsselen, til hvilken barnestolen
er fastgjort.
Hvis det er nødvendigt, kan den
bageste nakkestøtte fjernes for at lette
monteringen af en barnestol.
Nakkestøtten skal altid være i bilen og
monteres, hvis der skal sidde en
voksen på sædet eller et barn på en
barnestol uden ryglæn.
BEMÆRK
68)ALVORLIG FARE: Anbring aldrig en
bagudvendt barnestol på forsædet, hvis
der er en aktiv frontairbag i passagersiden.
Udløsning af airbaggen ved en kollision
vil kunne påføre barnet dødelige kvæstelser
alt efter kollisionens alvorlighed. Det
anbefales derfor altid at befordre børn i
egen barnestol på bagsædet, hvor de er
bedst beskyttet i tilfælde af en kollision.
69)Forpligtelsen til at deaktivere airbaggen,
hvis der installeres en barnestol vendt
mod kørselsretningen, er angivet
med passende symboler på mærkaten på
solskærmen. Overhold altid anvisningerne
på solskærmen i passagersiden (se
afsnittet "Ekstra beskyttelsessystem (SRS)
Airbag").
70)Hvis det er nødvendigt at befordre et
barn på forsædet i passagersiden med en
bagudvendt barnestol, skal passagersidens
frontairbag og sideairbag deaktiveres via
displayhovedmenuen (se beskrivelsen i
afsnittet "Display" i kapitlet "Lær
instrumentgruppen at kende"). Kontrollér
altid ved hjælp af lysdioden
på panelet
på instrumentpanelet, at frakoblingen af
airbaggen virkelig er gennemført. Flyt
desuden passagersædet så langt tilbage
som muligt for at undgå berøring mellem
barnestolen og instrumentpanelet.
71)Flyt ikke for- eller bagsædet, når der
sidder et barn på det eller i barnestolen.
93

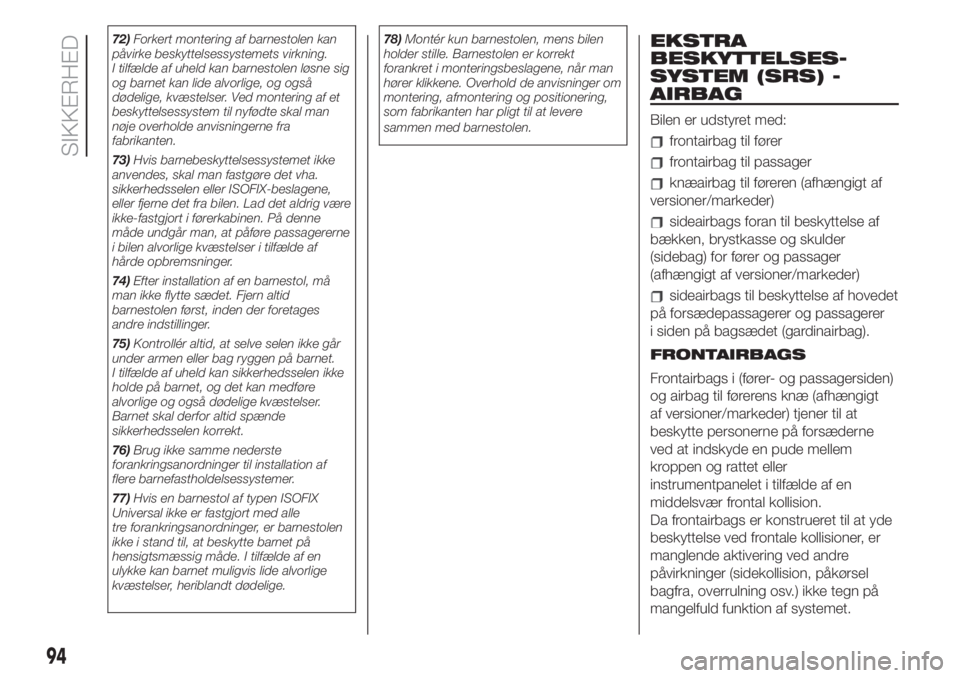

72)Forkert montering af barnestolen kan
påvirke beskyttelsessystemets virkning.
I tilfælde af uheld kan barnestolen løsne sig
og barnet kan lide alvorlige, og også
dødelige, kvæstelser. Ved montering af et
beskyttelsessystem til nyfødte skal man
nøje overholde anvisningerne fra
fabrikanten.
73)Hvis barnebeskyttelsessystemet ikke
anvendes, skal man fastgøre det vha.
sikkerhedsselen eller ISOFIX-beslagene,
eller fjerne det fra bilen. Lad det aldrig være
ikke-fastgjort i førerkabinen. På denne
måde undgår man, at påføre passagererne
i bilen alvorlige kvæstelser i tilfælde af
hårde opbremsninger.
74)Efter installation af en barnestol, må
man ikke flytte sædet. Fjern altid
barnestolen først, inden der foretages
andre indstillinger.
75)Kontrollér altid, at selve selen ikke går
under armen eller bag ryggen på barnet.
I tilfælde af uheld kan sikkerhedsselen ikke
holde på barnet, og det kan medføre
alvorlige og også dødelige kvæstelser.
Barnet skal derfor altid spænde
sikkerhedsselen korrekt.
76)Brug ikke samme nederste
forankringsanordninger til installation af
flere barnefastholdelsessystemer.
77)Hvis en barnestol af typen ISOFIX
Universal ikke er fastgjort med alle
tre forankringsanordninger, er barnestolen
ikke i stand til, at beskytte barnet på
hensigtsmæssig måde. I tilfælde af en
ulykke kan barnet muligvis lide alvorlige
kvæstelser, heriblandt dødelige.78)Montér kun barnestolen, mens bilen
holder stille. Barnestolen er korrekt
forankret i monteringsbeslagene, når man
hører klikkene. Overhold de anvisninger om
montering, afmontering og positionering,
som fabrikanten har pligt til at levere
sammen med barnestolen.EKSTRA
BESKYTTELSES-
SYSTEM (SRS) -
AIRBAG
Bilen er udstyret med:
frontairbag til fører
frontairbag til passager
knæairbag til føreren (afhængigt af
versioner/markeder)
sideairbags foran til beskyttelse af
bækken, brystkasse og skulder
(sidebag) for fører og passager
(afhængigt af versioner/markeder)
sideairbags til beskyttelse af hovedet
på forsædepassagerer og passagerer
i siden på bagsædet (gardinairbag).
FRONTAIRBAGS
Frontairbags i (fører- og passagersiden)
og airbag til førerens knæ (afhængigt
af versioner/markeder) tjener til at
beskytte personerne på forsæderne
ved at indskyde en pude mellem
kroppen og rattet eller
instrumentpanelet i tilfælde af en
middelsvær frontal kollision.
Da frontairbags er konstrueret til at yde
beskyttelse ved frontale kollisioner, er
manglende aktivering ved andre
påvirkninger (sidekollision, påkørsel
bagfra, overrulning osv.) ikke tegn på
mangelfuld funktion af systemet.
94
SIKKERHED

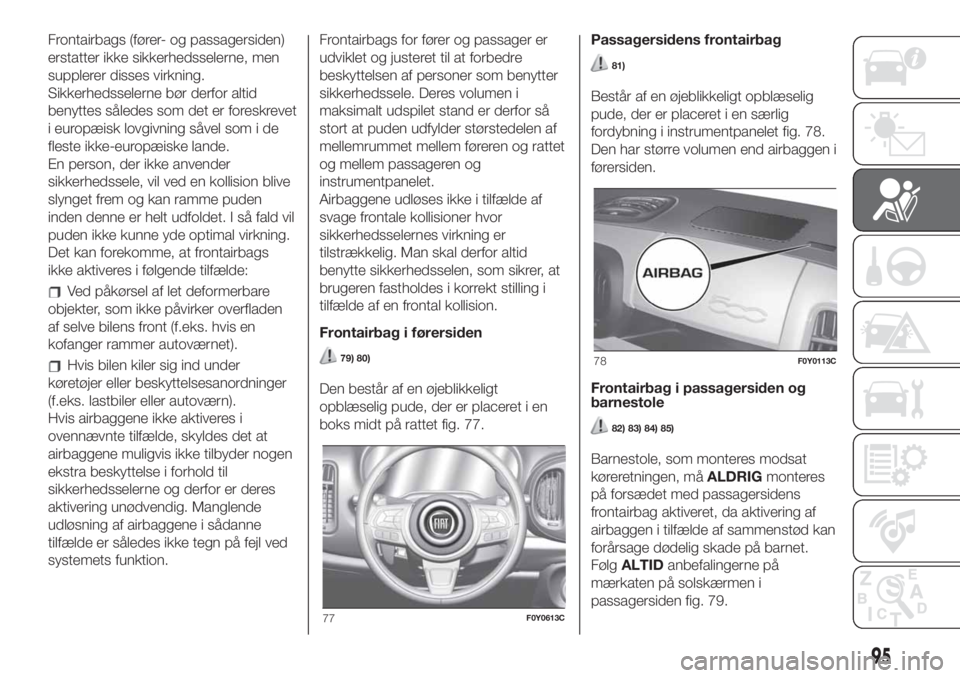

Frontairbags (fører- og passagersiden)
erstatter ikke sikkerhedsselerne, men
supplerer disses virkning.
Sikkerhedsselerne bør derfor altid
benyttes således som det er foreskrevet
i europæisk lovgivning såvel som i de
fleste ikke-europæiske lande.
En person, der ikke anvender
sikkerhedssele, vil ved en kollision blive
slynget frem og kan ramme puden
inden denne er helt udfoldet. I så fald vil
puden ikke kunne yde optimal virkning.
Det kan forekomme, at frontairbags
ikke aktiveres i følgende tilfælde:
Ved påkørsel af let deformerbare
objekter, som ikke påvirker overfladen
af selve bilens front (f.eks. hvis en
kofanger rammer autoværnet).
Hvis bilen kiler sig ind under
køretøjer eller beskyttelsesanordninger
(f.eks. lastbiler eller autoværn).
Hvis airbaggene ikke aktiveres i
ovennævnte tilfælde, skyldes det at
airbaggene muligvis ikke tilbyder nogen
ekstra beskyttelse i forhold til
sikkerhedsselerne og derfor er deres
aktivering unødvendig. Manglende
udløsning af airbaggene i sådanne
tilfælde er således ikke tegn på fejl ved
systemets funktion.Frontairbags for fører og passager er
udviklet og justeret til at forbedre
beskyttelsen af personer som benytter
sikkerhedssele. Deres volumen i
maksimalt udspilet stand er derfor så
stort at puden udfylder størstedelen af
mellemrummet mellem føreren og rattet
og mellem passageren og
instrumentpanelet.
Airbaggene udløses ikke i tilfælde af
svage frontale kollisioner hvor
sikkerhedsselernes virkning er
tilstrækkelig. Man skal derfor altid
benytte sikkerhedsselen, som sikrer, at
brugeren fastholdes i korrekt stilling i
tilfælde af en frontal kollision.
Frontairbag i førersiden79) 80)
Den består af en øjeblikkeligt
opblæselig pude, der er placeret i en
boks midt på rattet fig. 77.Passagersidens frontairbag
81)
Består af en øjeblikkeligt opblæselig
pude, der er placeret i en særlig
fordybning i instrumentpanelet fig. 78.
Den har større volumen end airbaggen i
førersiden.
Frontairbag i passagersiden og
barnestole
82) 83) 84) 85)
Barnestole, som monteres modsat
køreretningen, måALDRIGmonteres
på forsædet med passagersidens
frontairbag aktiveret, da aktivering af
airbaggen i tilfælde af sammenstød kan
forårsage dødelig skade på barnet.
FølgALTIDanbefalingerne på
mærkaten på solskærmen i
passagersiden fig. 79.
77F0Y0613C
78F0Y0113C
95

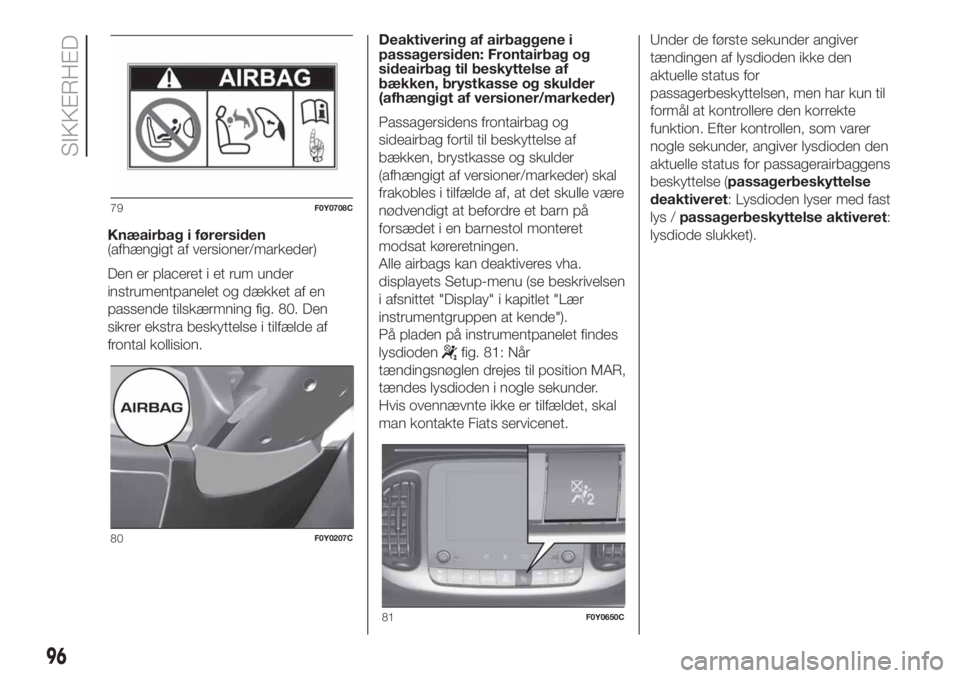

Knæairbag i førersiden
(afhængigt af versioner/markeder)
Den er placeret i et rum under
instrumentpanelet og dækket af en
passende tilskærmning fig. 80. Den
sikrer ekstra beskyttelse i tilfælde af
frontal kollision.Deaktivering af airbaggene i
passagersiden: Frontairbag og
sideairbag til beskyttelse af
bækken, brystkasse og skulder
(afhængigt af versioner/markeder)
Passagersidens frontairbag og
sideairbag fortil til beskyttelse af
bækken, brystkasse og skulder
(afhængigt af versioner/markeder) skal
frakobles i tilfælde af, at det skulle være
nødvendigt at befordre et barn på
forsædet i en barnestol monteret
modsat køreretningen.
Alle airbags kan deaktiveres vha.
displayets Setup-menu (se beskrivelsen
i afsnittet "Display" i kapitlet "Lær
instrumentgruppen at kende").
På pladen på instrumentpanelet findes
lysdioden
fig. 81: Når
tændingsnøglen drejes til position MAR,
tændes lysdioden i nogle sekunder.
Hvis ovennævnte ikke er tilfældet, skal
man kontakte Fiats servicenet.Under de første sekunder angiver
tændingen af lysdioden ikke den
aktuelle status for
passagerbeskyttelsen, men har kun til
formål at kontrollere den korrekte
funktion. Efter kontrollen, som varer
nogle sekunder, angiver lysdioden den
aktuelle status for passagerairbaggens
beskyttelse (passagerbeskyttelse
deaktiveret: Lysdioden lyser med fast
lys /passagerbeskyttelse aktiveret:
lysdiode slukket).
79F0Y0708C
80F0Y0207C
81F0Y0650C
96
SIKKERHED

FRONTAIRBAG I PASSAGERSIDEN OG BARNESTOLE: "Advarsel!
82F0Y0709C
97

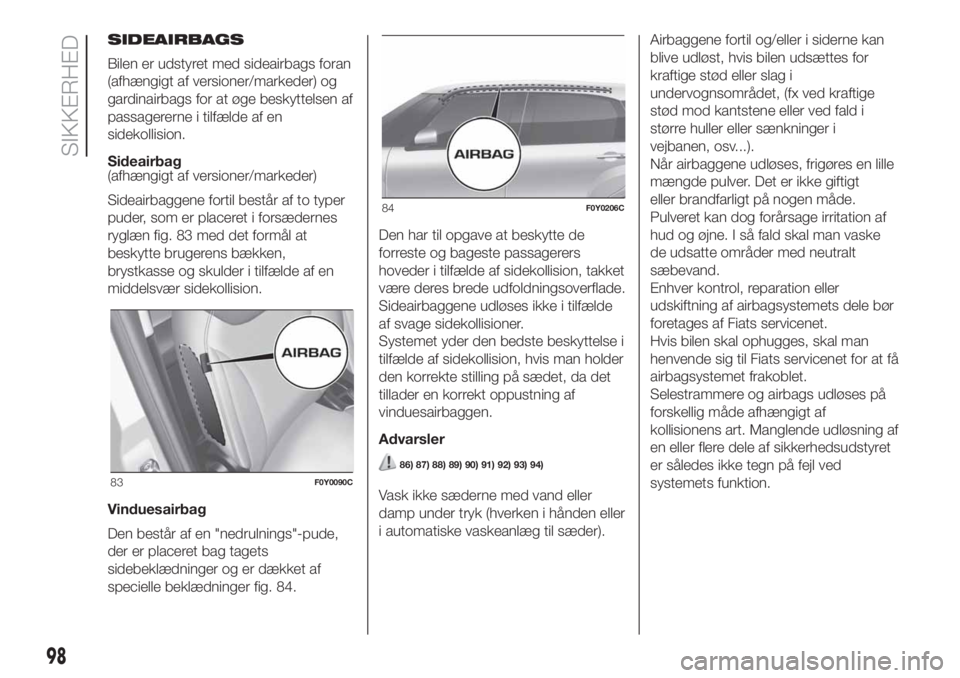

SIDEAIRBAGS
Bilen er udstyret med sideairbags foran
(afhængigt af versioner/markeder) og
gardinairbags for at øge beskyttelsen af
passagererne i tilfælde af en
sidekollision.
Sideairbag
(afhængigt af versioner/markeder)
Sideairbaggene fortil består af to typer
puder, som er placeret i forsædernes
ryglæn fig. 83 med det formål at
beskytte brugerens bækken,
brystkasse og skulder i tilfælde af en
middelsvær sidekollision.
Vinduesairbag
Den består af en "nedrulnings"-pude,
der er placeret bag tagets
sidebeklædninger og er dækket af
specielle beklædninger fig. 84.Den har til opgave at beskytte de
forreste og bageste passagerers
hoveder i tilfælde af sidekollision, takket
være deres brede udfoldningsoverflade.
Sideairbaggene udløses ikke i tilfælde
af svage sidekollisioner.
Systemet yder den bedste beskyttelse i
tilfælde af sidekollision, hvis man holder
den korrekte stilling på sædet, da det
tillader en korrekt oppustning af
vinduesairbaggen.
Advarsler
86) 87) 88) 89) 90) 91) 92) 93) 94)
Vask ikke sæderne med vand eller
damp under tryk (hverken i hånden eller
i automatiske vaskeanlæg til sæder).Airbaggene fortil og/eller i siderne kan
blive udløst, hvis bilen udsættes for
kraftige stød eller slag i
undervognsområdet, (fx ved kraftige
stød mod kantstene eller ved fald i
større huller eller sænkninger i
vejbanen, osv...).
Når airbaggene udløses, frigøres en lille
mængde pulver. Det er ikke giftigt
eller brandfarligt på nogen måde.
Pulveret kan dog forårsage irritation af
hud og øjne. I så fald skal man vaske
de udsatte områder med neutralt
sæbevand.
Enhver kontrol, reparation eller
udskiftning af airbagsystemets dele bør
foretages af Fiats servicenet.
Hvis bilen skal ophugges, skal man
henvende sig til Fiats servicenet for at få
airbagsystemet frakoblet.
Selestrammere og airbags udløses på
forskellig måde afhængigt af
kollisionens art. Manglende udløsning af
en eller flere dele af sikkerhedsudstyret
er således ikke tegn på fejl ved
systemets funktion.83F0Y0090C
84F0Y0206C
98
SIKKERHED
