FIAT 500L LIVING 2019 Knjižica za upotrebu i održavanje (in Serbian)

Verzije 500L WAGON
PneumaticiPrazno vozilo i sa pola opterećenja Pri punom opterećenju
Rezervni točak(*)Prednji Zadnji Prednji Zadnji
195/65 R15 91H 2,4 2,4 2,8 2,7
4,2 205/55 R16 91H 2,4 2,2
2,5 / 2,7
(**)2,5 / 2,7(**)
225/45 R17 91V 2,4 2,2
2,5 / 2,7(**)2,5 / 2,7(**)
(*) Za verzije/tržišta, gde je predviđeno
(**) Verzije sa 7 mesta
PAŽNJA
163)Maksimalna brzina zimskih pneumatika sa oznakom "Q" ne sme premašiti 160 km/h; sa oznakom "T" ne sme premašiti 190 km/h; sa
oznakom "H" ne sme premašiti 210 km/h; u skladu sa važećim Zakonom o saobraćaju.
164)U slučaju da koristite limene ratkapne koji se fiksiraju (pomoću opruge) za felnu i pneumatike koji nisu iz prve ugradnje (rezervni delovi),
opremljene "Rim Protector-om", NE stavljajte ratkapne. Korišćenje neodgovarajućih pneumatika i ratkapni može izazvati iznenadni gubitak
pritiska pneumatika.
PAŽNJA
72)Sa postavljenim lancima, održavajte smanjenu brzinu: nemojte prelaziti 50 km/h. Izbegavajte rupe, nemojte se penjati na stepenike ili
pločnike nemojte duže voziti na neravnom kolovozu, da se ne bi oštetilo vozilo a ni kolovoz.
179

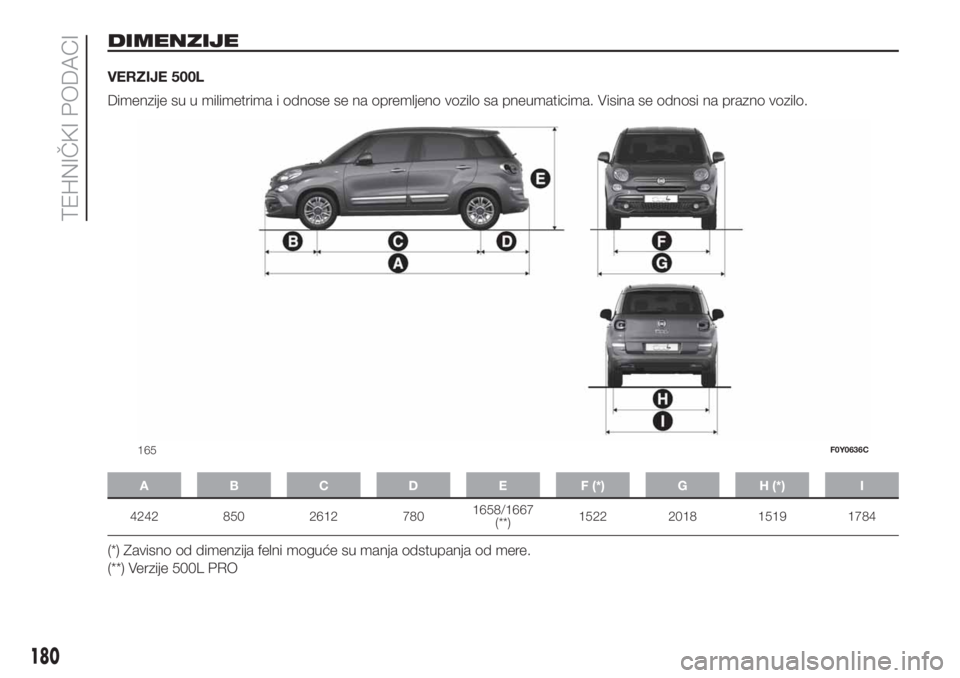

DIMENZIJE
VERZIJE 500L
Dimenzije su u milimetrima i odnose se na opremljeno vozilo sa pneumaticima. Visina se odnosi na prazno vozilo.
A B C D E F (*) G H (*) I
4242 850 2612 7801658/1667
(**)1522 2018 1519 1784
(*) Zavisno od dimenzija felni moguće su manja odstupanja od mere.
(**) Verzije 500L PRO
165F0Y0636C
180
TEHNIČKI PODACI

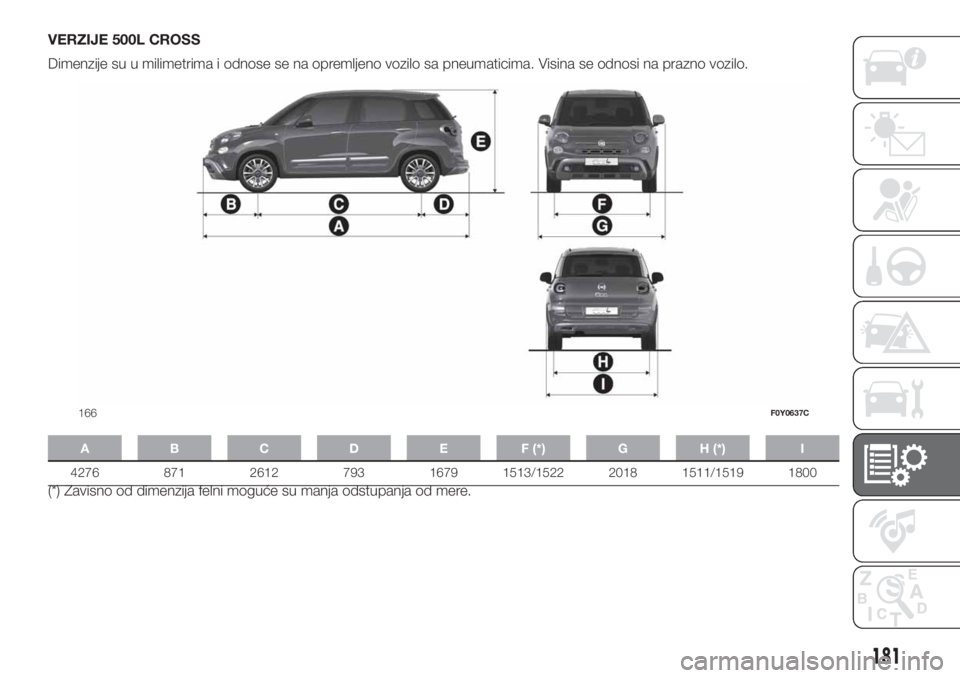

VERZIJE 500L CROSS
Dimenzije su u milimetrima i odnose se na opremljeno vozilo sa pneumaticima. Visina se odnosi na prazno vozilo.
A B C D E F (*) G H (*) I
4276 871 2612 793 1679 1513/1522 2018 1511/1519 1800
(*) Zavisno od dimenzija felni moguće su manja odstupanja od mere.
166F0Y0637C
181

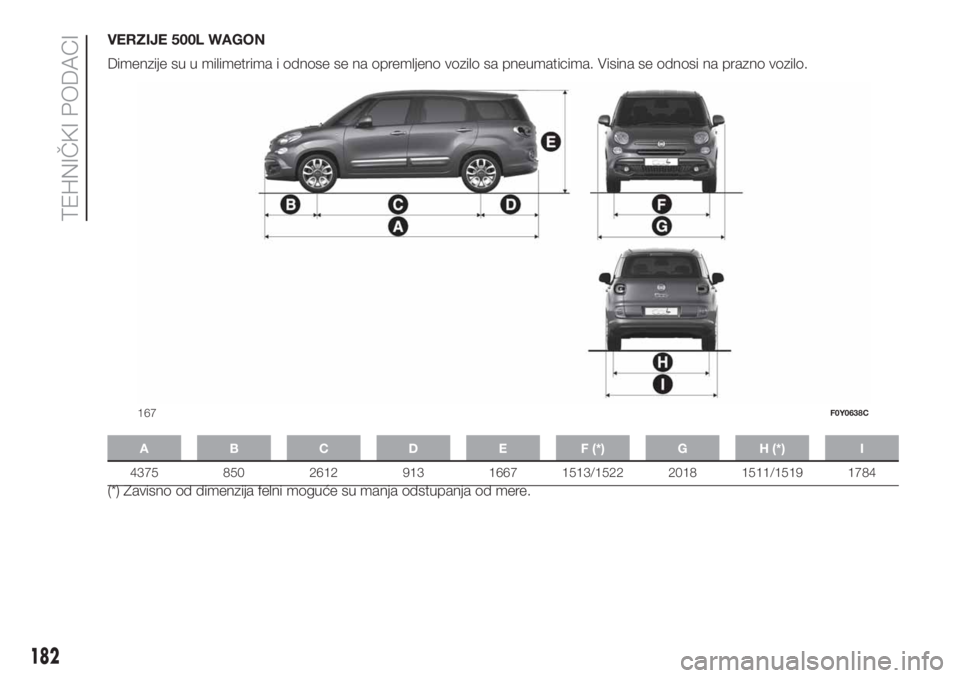

VERZIJE 500L WAGON
Dimenzije su u milimetrima i odnose se na opremljeno vozilo sa pneumaticima. Visina se odnosi na prazno vozilo.
A B C D E F (*) G H (*) I
4375 850 2612 913 1667 1513/1522 2018 1511/1519 1784
(*) Zavisno od dimenzija felni moguće su manja odstupanja od mere.
167F0Y0638C
182
TEHNIČKI PODACI

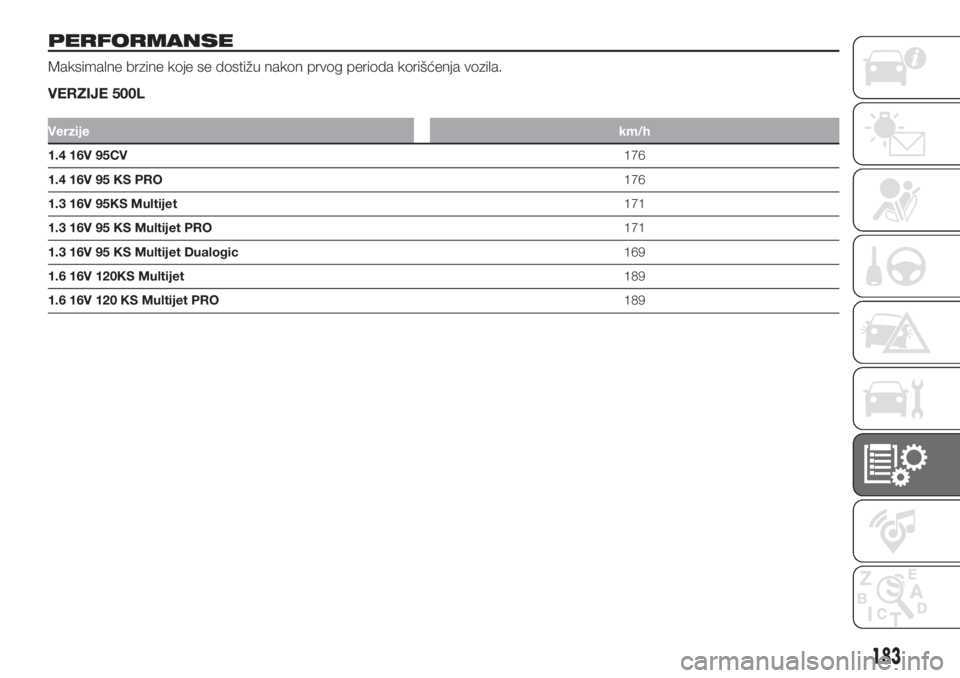

PERFORMANSE
Maksimalne brzine koje se dostižu nakon prvog perioda korišćenja vozila.
VERZIJE 500L
Verzijekm/h
1.4 16V 95CV176
1.4 16V 95 KS PRO176
1.3 16V 95KS Multijet171
1.3 16V 95 KS Multijet PRO171
1.3 16V 95 KS Multijet Dualogic169
1.6 16V 120KS Multijet189
1.6 16V 120 KS Multijet PRO189
183

VERZIJE 500L CROSS
Verzijekm/h
1.4 16V 95CV162
1.3 16V 95KS Multijet166
1.3 16V 95 KS Multijet Dualogic163
1.6 16V 120KS Multijet183
184
TEHNIČKI PODACI

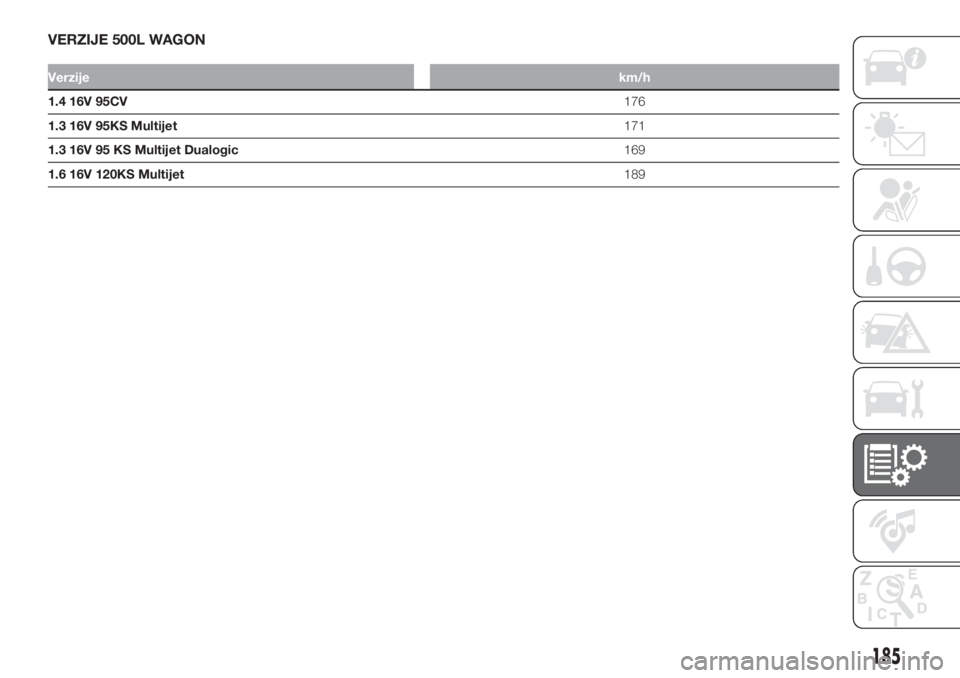

VERZIJE 500L WAGON
Verzijekm/h
1.4 16V 95CV176
1.3 16V 95KS Multijet171
1.3 16V 95 KS Multijet Dualogic169
1.6 16V 120KS Multijet189
185

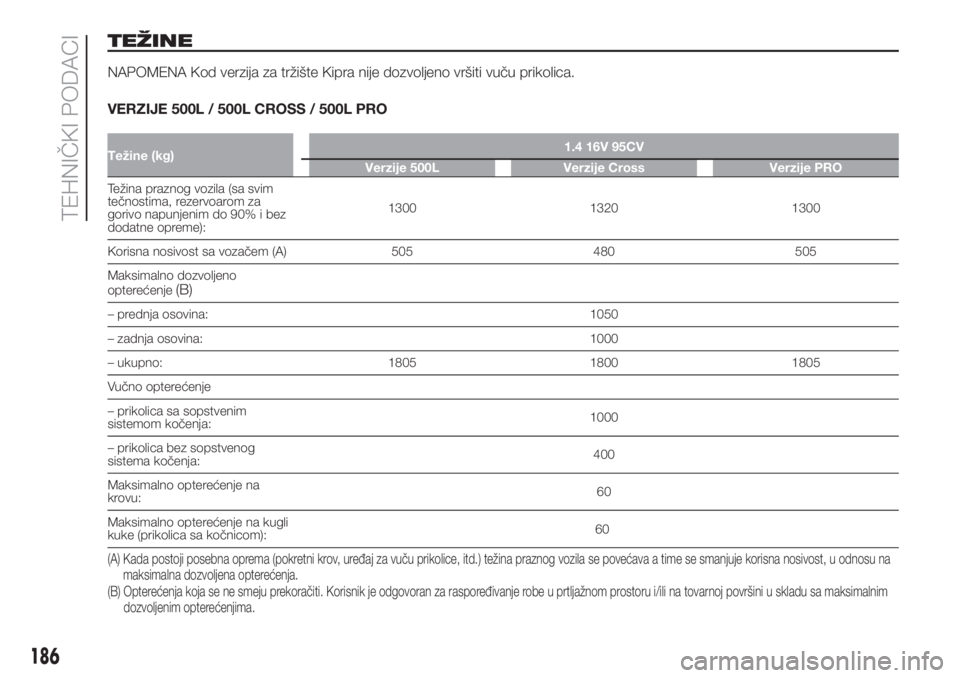

TEŽINE
NAPOMENA Kod verzija za tržište Kipra nije dozvoljeno vršiti vuču prikolica.
VERZIJE 500L / 500L CROSS / 500L PRO
Težine (kg)1.4 16V 95CV
Verzije 500L Verzije Cross Verzije PRO
Težina praznog vozila (sa svim
tečnostima, rezervoarom za
gorivo napunjenim do 90% i bez
dodatne opreme):1300 1320 1300
Korisna nosivost sa vozačem (A) 505 480 505
Maksimalno dozvoljeno
opterećenje
(B)
– prednja osovina: 1050
– zadnja osovina: 1000
– ukupno: 1805 1800 1805
Vučno opterećenje
– prikolica sa sopstvenim
sistemom kočenja:1000
– prikolica bez sopstvenog
sistema kočenja:400
Maksimalno opterećenje na
krovu:60
Maksimalno opterećenje na kugli
kuke (prikolica sa kočnicom):60
(B) Opterećenja koja se ne smeju prekoračiti. Korisnik je odgovoran za raspoređivanje robe u prtljažnom prostoru i/ili na tovarnoj površini u skladusa maksimalnim
dozvoljenim opterećenjima. (A) Kada postoji posebna oprema (pokretni krov, uređaj za vuču prikolice, itd.) težina praznog vozila se povećava a time se smanjuje korisna nosivost, u odnosu na
maksimalna dozvoljena opterećenja.
186
TEHNIČKI PODACI

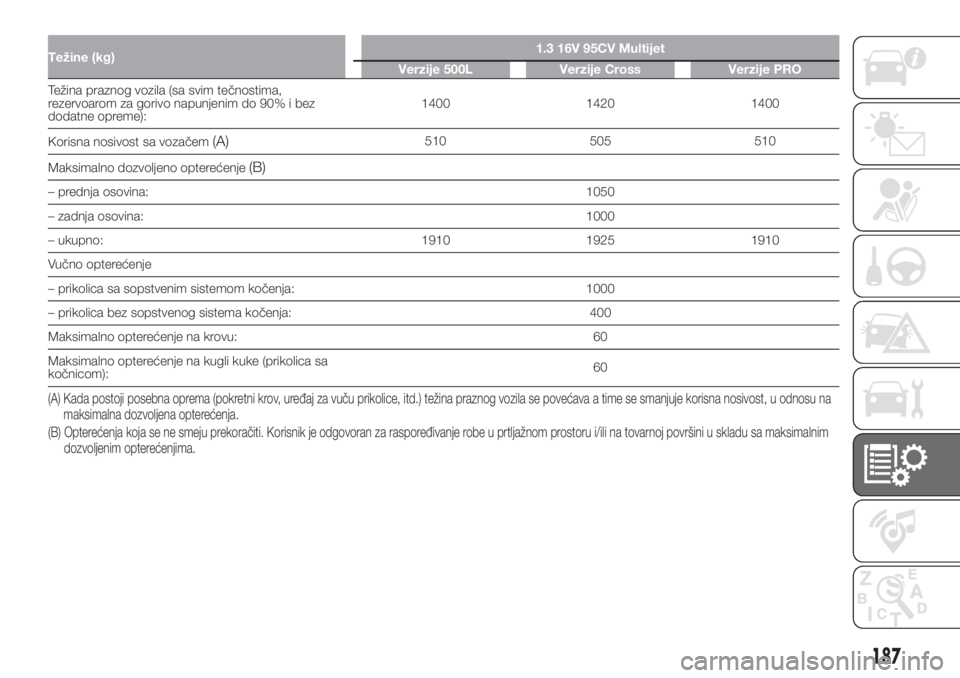

Težine (kg)1.3 16V 95CV Multijet
Verzije 500L Verzije Cross Verzije PRO
Težina praznog vozila (sa svim tečnostima,
rezervoarom za gorivo napunjenim do 90% i bez
dodatne opreme):1400 1420 1400
Korisna nosivost sa vozačem
(A)510 505 510
Maksimalno dozvoljeno opterećenje
(B)
– prednja osovina:1050
– zadnja osovina:1000
– ukupno: 1910 1925 1910
Vučno opterećenje
– prikolica sa sopstvenim sistemom kočenja: 1000
– prikolica bez sopstvenog sistema kočenja: 400
Maksimalno opterećenje na krovu: 60
Maksimalno opterećenje na kugli kuke (prikolica sa
kočnicom):60
(A) Kada postoji posebna oprema (pokretni krov, uređaj za vuču prikolice, itd.) težina praznog vozila se povećava a time se smanjuje korisna nosivost, u odnosu na
maksimalna dozvoljena opterećenja.
(B) Opterećenja koja se ne smeju prekoračiti. Korisnik je odgovoran za raspoređivanje robe u prtljažnom prostoru i/ili na tovarnoj površini u skladusa maksimalnim
dozvoljenim opterećenjima.
187

Težine (kg) 1.3 16V 95 KS Multijet Dualogic
Verzije 500L Verzije Cross Verzije PRO
Težina praznog vozila (sa svim tečnostima,
rezervoarom za gorivo napunjenim do 90% i bez
dodatne opreme):1410 1430 1410
Korisna nosivost sa vozačem
(A)505 500 505
Maksimalno dozvoljeno opterećenje
(B)
– prednja osovina:1050
– zadnja osovina:1000
– ukupno: 1915 1930 1915
Vučno opterećenje
– prikolica sa sopstvenim sistemom kočenja: 1000
– prikolica bez sopstvenog sistema kočenja: 400
Maksimalno opterećenje na krovu: 60
Maksimalno opterećenje na kugli kuke (prikolica sa
kočnicom):60
(A) Kada postoji posebna oprema (pokretni krov, uređaj za vuču prikolice, itd.) težina praznog vozila se povećava a time se smanjuje korisna nosivost, u odnosu na
maksimalna dozvoljena opterećenja.
(B) Opterećenja koja se ne smeju prekoračiti. Korisnik je odgovoran za raspoređivanje robe u prtljažnom prostoru i/ili na tovarnoj površini u skladusa maksimalnim
dozvoljenim opterećenjima.
188
