FIAT 500L LIVING 2019 Libretto Uso Manutenzione (in Italian)
Manufacturer: FIAT, Model Year: 2019, Model line: 500L LIVING, Model: FIAT 500L LIVING 2019Pages: 264, PDF Dimensioni: 5.68 MB
Page 141 of 264

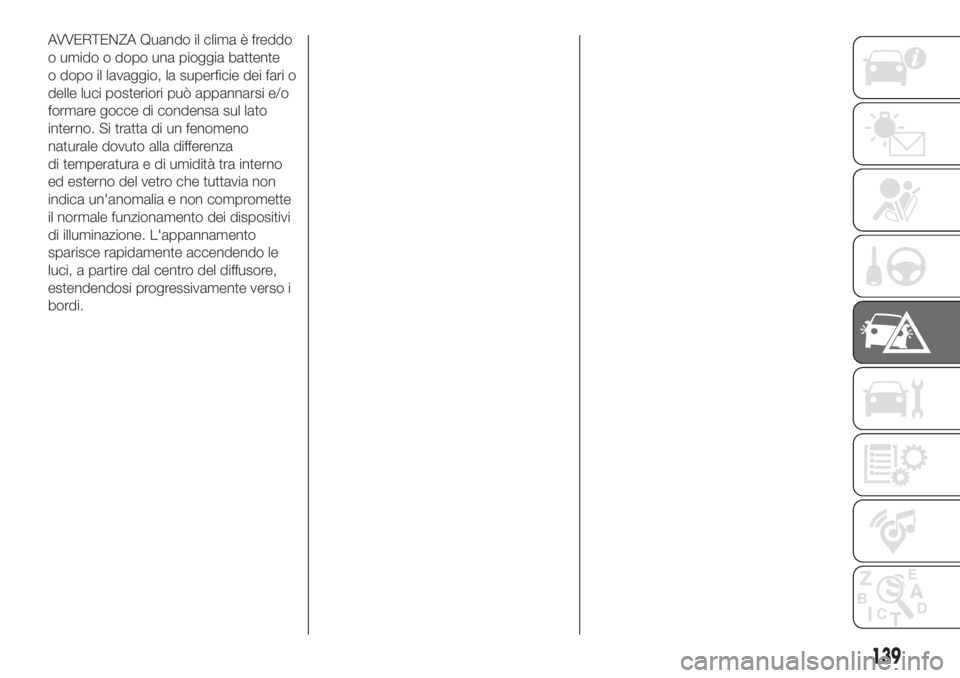

AVVERTENZA Quando il clima è freddo
o umido o dopo una pioggia battente
o dopo il lavaggio, la superficie dei fari o
delle luci posteriori può appannarsi e/o
formare gocce di condensa sul lato
interno. Si tratta di un fenomeno
naturale dovuto alla differenza
di temperatura e di umidità tra interno
ed esterno del vetro che tuttavia non
indica un'anomalia e non compromette
il normale funzionamento dei dispositivi
di illuminazione. L'appannamento
sparisce rapidamente accendendo le
luci, a partire dal centro del diffusore,
estendendosi progressivamente verso i
bordi.
139
Page 142 of 264

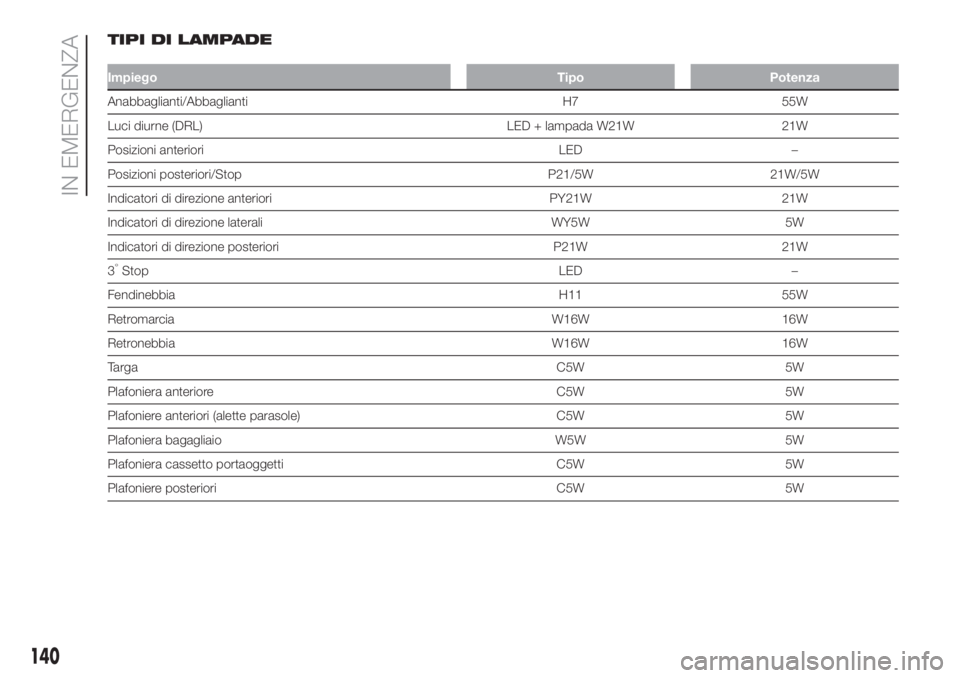

TIPI DI LAMPADE
Impiego Tipo Potenza
Anabbaglianti/Abbaglianti H7 55W
Luci diurne (DRL) LED + lampada W21W 21W
Posizioni anteriori LED –
Posizioni posteriori/Stop P21/5W 21W/5W
Indicatori di direzione anteriori PY21W 21W
Indicatori di direzione laterali WY5W 5W
Indicatori di direzione posteriori P21W 21W
3
°Stop LED –
Fendinebbia H11 55W
Retromarcia W16W 16W
Retronebbia W16W 16W
TargaC5W 5W
Plafoniera anteriore C5W 5W
Plafoniere anteriori (alette parasole) C5W 5W
Plafoniera bagagliaio W5W 5W
Plafoniera cassetto portaoggetti C5W 5W
Plafoniere posteriori C5W 5W
140
IN EMERGENZA
Page 143 of 264

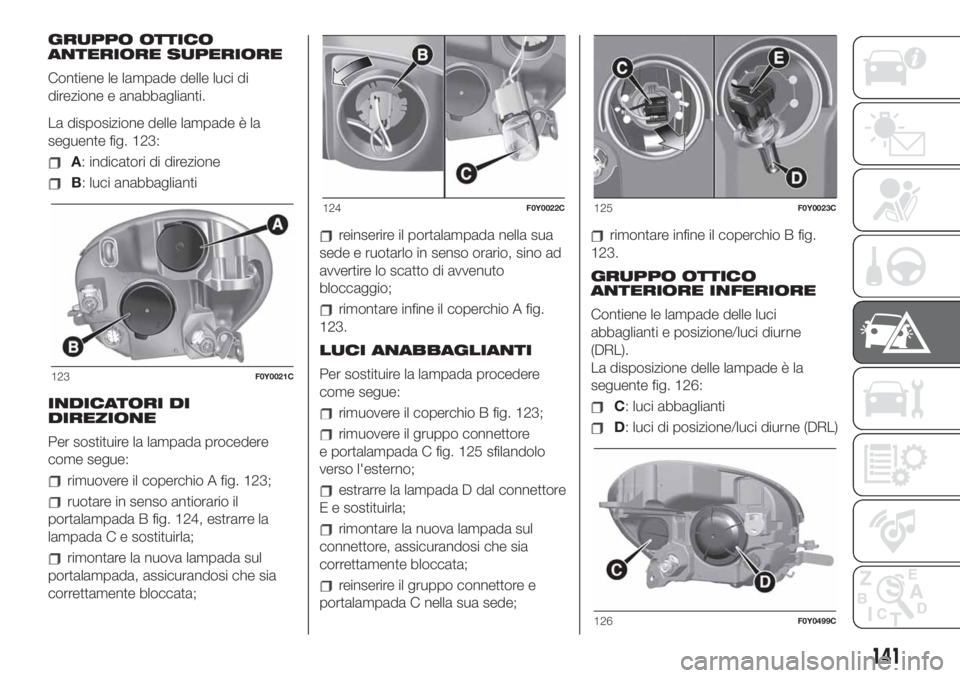

GRUPPO OTTICO
ANTERIORE SUPERIORE
Contiene le lampade delle luci di
direzione e anabbaglianti.
La disposizione delle lampade è la
seguente fig. 123:
A: indicatori di direzione
B: luci anabbaglianti
INDICATORI DI
DIREZIONE
Per sostituire la lampada procedere
come segue:
rimuovere il coperchio A fig. 123;
ruotare in senso antiorario il
portalampada B fig. 124, estrarre la
lampada C e sostituirla;
rimontare la nuova lampada sul
portalampada, assicurandosi che sia
correttamente bloccata;
reinserire il portalampada nella sua
sede e ruotarlo in senso orario, sino ad
avvertire lo scatto di avvenuto
bloccaggio;
rimontare infine il coperchio A fig.
123.
LUCI ANABBAGLIANTI
Per sostituire la lampada procedere
come segue:
rimuovere il coperchio B fig. 123;
rimuovere il gruppo connettore
e portalampada C fig. 125 sfilandolo
verso l'esterno;
estrarre la lampada D dal connettore
E e sostituirla;
rimontare la nuova lampada sul
connettore, assicurandosi che sia
correttamente bloccata;
reinserire il gruppo connettore e
portalampada C nella sua sede;
rimontare infine il coperchio B fig.
123.
GRUPPO OTTICO
ANTERIORE INFERIORE
Contiene le lampade delle luci
abbaglianti e posizione/luci diurne
(DRL).
La disposizione delle lampade è la
seguente fig. 126:
C: luci abbaglianti
D: luci di posizione/luci diurne (DRL)
123F0Y0021C
124F0Y0022C125F0Y0023C
126F0Y0499C
141
Page 144 of 264

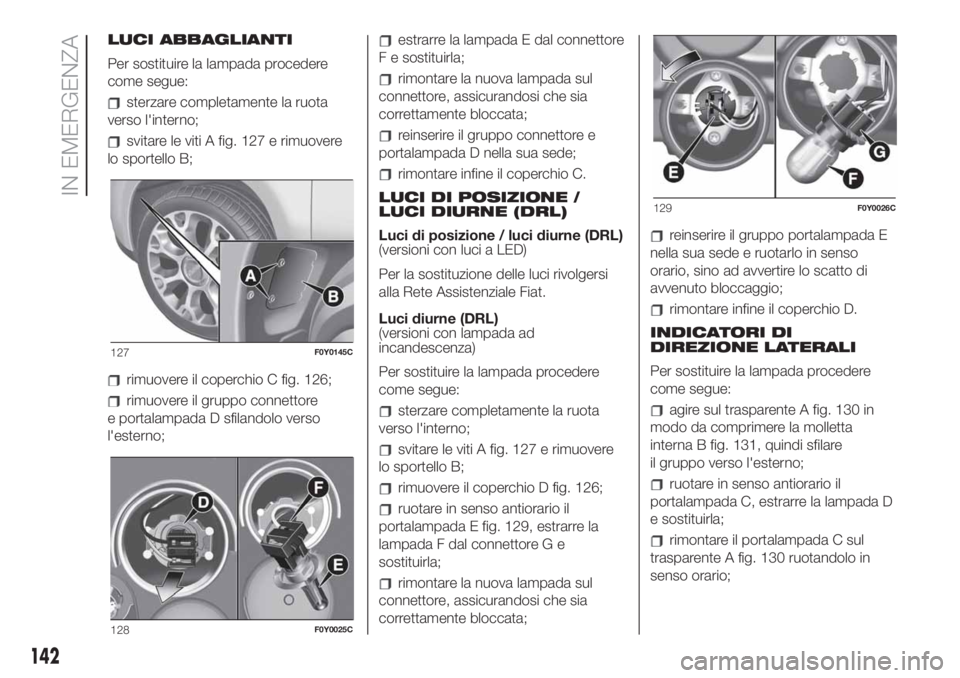

LUCI ABBAGLIANTI
Per sostituire la lampada procedere
come segue:
sterzare completamente la ruota
verso l'interno;
svitare le viti A fig. 127 e rimuovere
lo sportello B;
rimuovere il coperchio C fig. 126;
rimuovere il gruppo connettore
e portalampada D sfilandolo verso
l'esterno;
estrarre la lampada E dal connettore
F e sostituirla;
rimontare la nuova lampada sul
connettore, assicurandosi che sia
correttamente bloccata;
reinserire il gruppo connettore e
portalampada D nella sua sede;
rimontare infine il coperchio C.
LUCI DI POSIZIONE /
LUCI DIURNE (DRL)
Luci di posizione / luci diurne (DRL)
(versioni con luci a LED)
Per la sostituzione delle luci rivolgersi
alla Rete Assistenziale Fiat.
Luci diurne (DRL)
(versioni con lampada ad
incandescenza)
Per sostituire la lampada procedere
come segue:
sterzare completamente la ruota
verso l'interno;
svitare le viti A fig. 127 e rimuovere
lo sportello B;
rimuovere il coperchio D fig. 126;
ruotare in senso antiorario il
portalampada E fig. 129, estrarre la
lampada F dal connettore G e
sostituirla;
rimontare la nuova lampada sul
connettore, assicurandosi che sia
correttamente bloccata;
reinserire il gruppo portalampada E
nella sua sede e ruotarlo in senso
orario, sino ad avvertire lo scatto di
avvenuto bloccaggio;
rimontare infine il coperchio D.
INDICATORI DI
DIREZIONE LATERALI
Per sostituire la lampada procedere
come segue:
agire sul trasparente A fig. 130 in
modo da comprimere la molletta
interna B fig. 131, quindi sfilare
il gruppo verso l'esterno;
ruotare in senso antiorario il
portalampada C, estrarre la lampada D
e sostituirla;
rimontare il portalampada C sul
trasparente A fig. 130 ruotandolo in
senso orario;
127F0Y0145C
128F0Y0025C
129F0Y0026C
142
IN EMERGENZA
Page 145 of 264

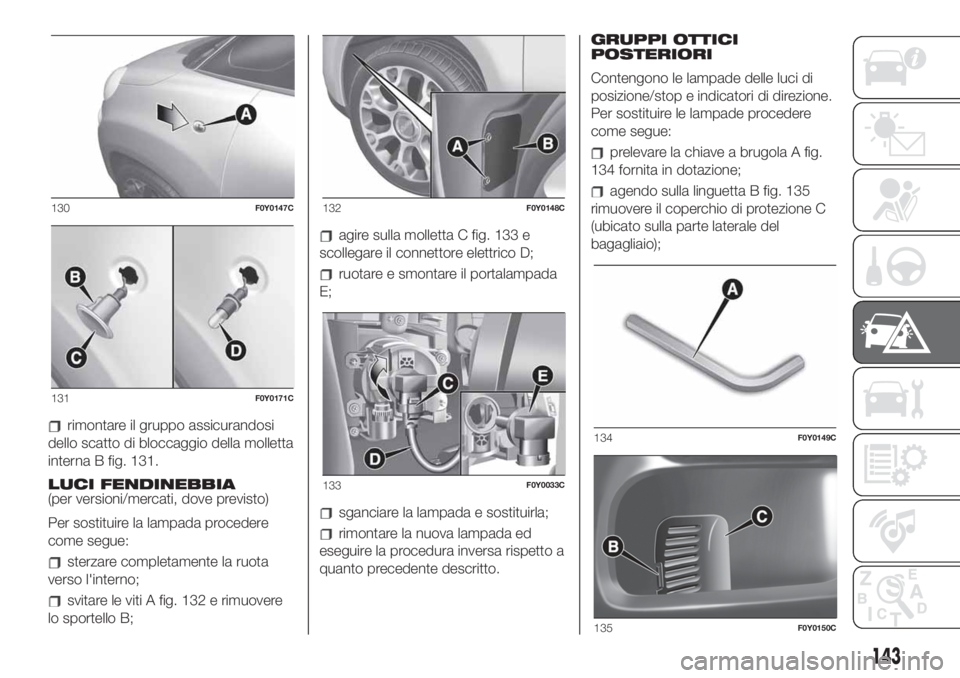

rimontare il gruppo assicurandosi
dello scatto di bloccaggio della molletta
interna B fig. 131.
LUCI FENDINEBBIA
(per versioni/mercati, dove previsto)
Per sostituire la lampada procedere
come segue:
sterzare completamente la ruota
verso l'interno;
svitare le viti A fig. 132 e rimuovere
lo sportello B;
agire sulla molletta C fig. 133 e
scollegare il connettore elettrico D;
ruotare e smontare il portalampada
E;
sganciare la lampada e sostituirla;
rimontare la nuova lampada ed
eseguire la procedura inversa rispetto a
quanto precedente descritto.GRUPPI OTTICI
POSTERIORI
Contengono le lampade delle luci di
posizione/stop e indicatori di direzione.
Per sostituire le lampade procedere
come segue:
prelevare la chiave a brugola A fig.
134 fornita in dotazione;
agendo sulla linguetta B fig. 135
rimuovere il coperchio di protezione C
(ubicato sulla parte laterale del
bagagliaio);
130F0Y0147C
131F0Y0171C
132F0Y0148C
133F0Y0033C
134F0Y0149C
135F0Y0150C
143
Page 146 of 264

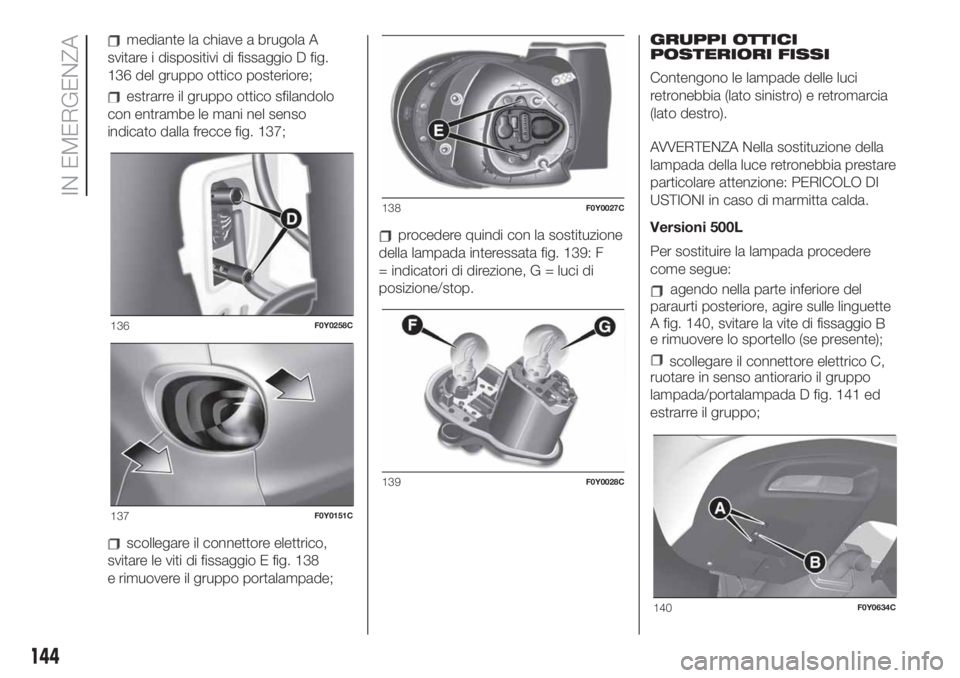

mediante la chiave a brugola A
svitare i dispositivi di fissaggio D fig.
136 del gruppo ottico posteriore;
estrarre il gruppo ottico sfilandolo
con entrambe le mani nel senso
indicato dalla frecce fig. 137;
scollegare il connettore elettrico,
svitare le viti di fissaggio E fig. 138
e rimuovere il gruppo portalampade;
procedere quindi con la sostituzione
della lampada interessata fig. 139: F
= indicatori di direzione, G = luci di
posizione/stop.
GRUPPI OTTICI
POSTERIORI FISSI
Contengono le lampade delle luci
retronebbia (lato sinistro) e retromarcia
(lato destro).
AVVERTENZA Nella sostituzione della
lampada della luce retronebbia prestare
particolare attenzione: PERICOLO DI
USTIONI in caso di marmitta calda.
Versioni 500L
Per sostituire la lampada procedere
come segue:
agendo nella parte inferiore del
paraurti posteriore, agire sulle
linguette
A fig. 140, svitare la vite di fissaggio
B
e rimuovere lo sportello T F Q S F T F O U F
scollegare il connettore elettrico C,
ruotare in senso antiorario il gruppo
lampada/portalampada D fig. 141 ed
estrarre il gruppo;
136F0Y0258C
137F0Y0151C
138F0Y0027C
139F0Y0028C
140F0Y0634C
144
IN EMERGENZA
Page 147 of 264

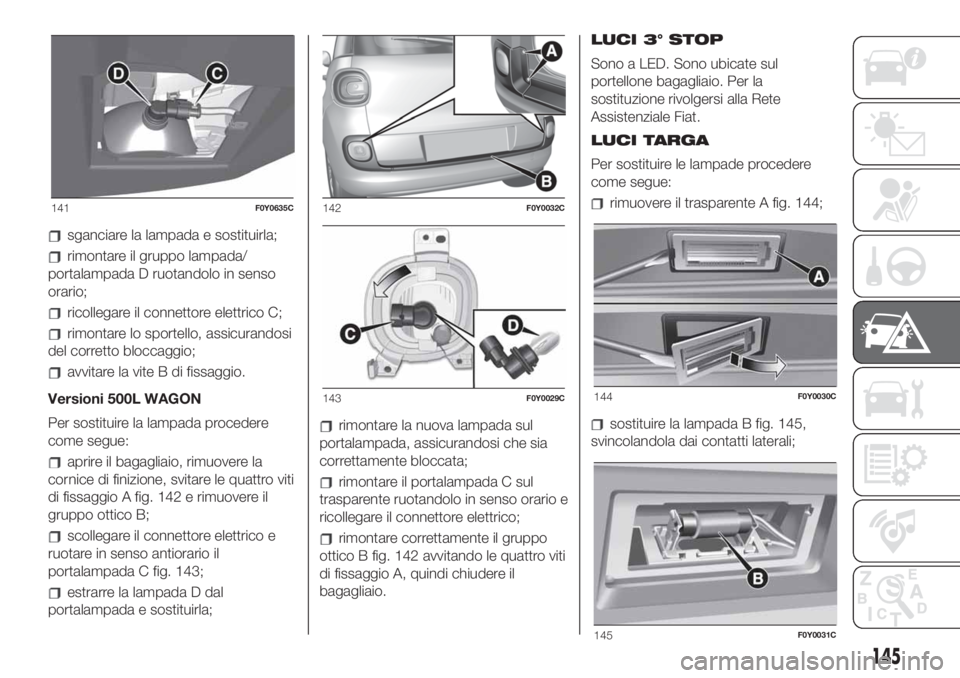

sganciare la lampada e sostituirla;
rimontare il gruppo lampada/
portalampada D ruotandolo in senso
orario;
ricollegare il connettore elettrico C;
rimontare lo sportello, assicurandosi
del corretto bloccaggio;
avvitare la vite B di fissaggio.
Versioni 500L WAGON
Per sostituire la lampada procedere
come segue:
aprire il bagagliaio, rimuovere la
cornice di finizione, svitare le quattro viti
di fissaggio A fig. 142 e rimuovere il
gruppo ottico B;
scollegare il connettore elettrico e
ruotare in senso antiorario il
portalampada C fig. 143;
estrarre la lampada D dal
portalampada e sostituirla;
rimontare la nuova lampada sul
portalampada, assicurandosi che sia
correttamente bloccata;
rimontare il portalampada C sul
trasparente ruotandolo in senso orario e
ricollegare il connettore elettrico;
rimontare correttamente il gruppo
ottico B fig. 142 avvitando le quattro viti
di fissaggio A, quindi chiudere il
bagagliaio.LUCI 3° STOP
Sono a LED. Sono ubicate sul
portellone bagagliaio. Per la
sostituzione rivolgersi alla Rete
Assistenziale Fiat.
LUCI TARGA
Per sostituire le lampade procedere
come segue:
rimuovere il trasparente A fig. 144;
sostituire la lampada B fig. 145,
svincolandola dai contatti laterali;
141F0Y0635C142F0Y0032C
143F0Y0029C144F0Y0030C
145F0Y0031C
145
Page 148 of 264

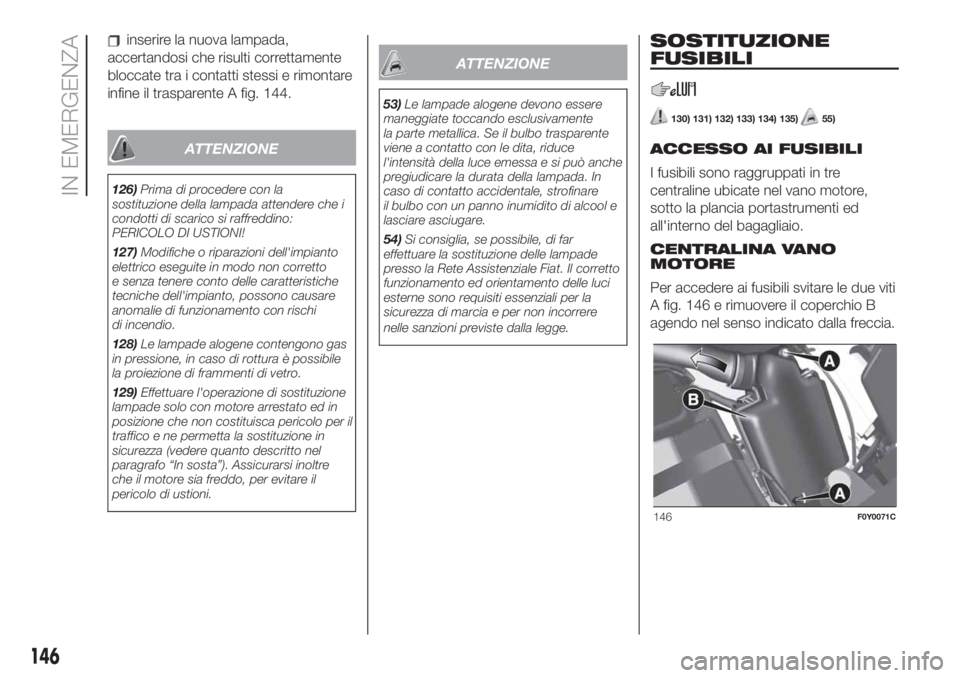

inserire la nuova lampada,
accertandosi che risulti correttamente
bloccate tra i contatti stessi e rimontare
infine il trasparente A fig. 144.
ATTENZIONE
126)Prima di procedere con la
sostituzione della lampada attendere che i
condotti di scarico si raffreddino:
PERICOLO DI USTIONI!
127)Modifiche o riparazioni dell'impianto
elettrico eseguite in modo non corretto
e senza tenere conto delle caratteristiche
tecniche dell'impianto, possono causare
anomalie di funzionamento con rischi
di incendio.
128)Le lampade alogene contengono gas
in pressione, in caso di rottura è possibile
la proiezione di frammenti di vetro.
129)Effettuare l'operazione di sostituzione
lampade solo con motore arrestato ed in
posizione che non costituisca pericolo per il
traffico e ne permetta la sostituzione in
sicurezza (vedere quanto descritto nel
paragrafo “In sosta”). Assicurarsi inoltre
che il motore sia freddo, per evitare il
pericolo di ustioni.
ATTENZIONE
53)Le lampade alogene devono essere
maneggiate toccando esclusivamente
la parte metallica. Se il bulbo trasparente
viene a contatto con le dita, riduce
l'intensità della luce emessa e si può anche
pregiudicare la durata della lampada. In
caso di contatto accidentale, strofinare
il bulbo con un panno inumidito di alcool e
lasciare asciugare.
54)Si consiglia, se possibile, di far
effettuare la sostituzione delle lampade
presso la Rete Assistenziale Fiat. Il corretto
funzionamento ed orientamento delle luci
esterne sono requisiti essenziali per la
sicurezza di marcia e per non incorrere
nelle sanzioni previste dalla legge.
SOSTITUZIONE
FUSIBILI
130) 131) 132) 133) 134) 135)55)
ACCESSO AI FUSIBILI
I fusibili sono raggruppati in tre
centraline ubicate nel vano motore,
sotto la plancia portastrumenti ed
all'interno del bagagliaio.
CENTRALINA VANO
MOTORE
Per accedere ai fusibili svitare le due viti
A fig. 146 e rimuovere il coperchio B
agendo nel senso indicato dalla freccia.
146F0Y0071C
146
IN EMERGENZA
Page 149 of 264

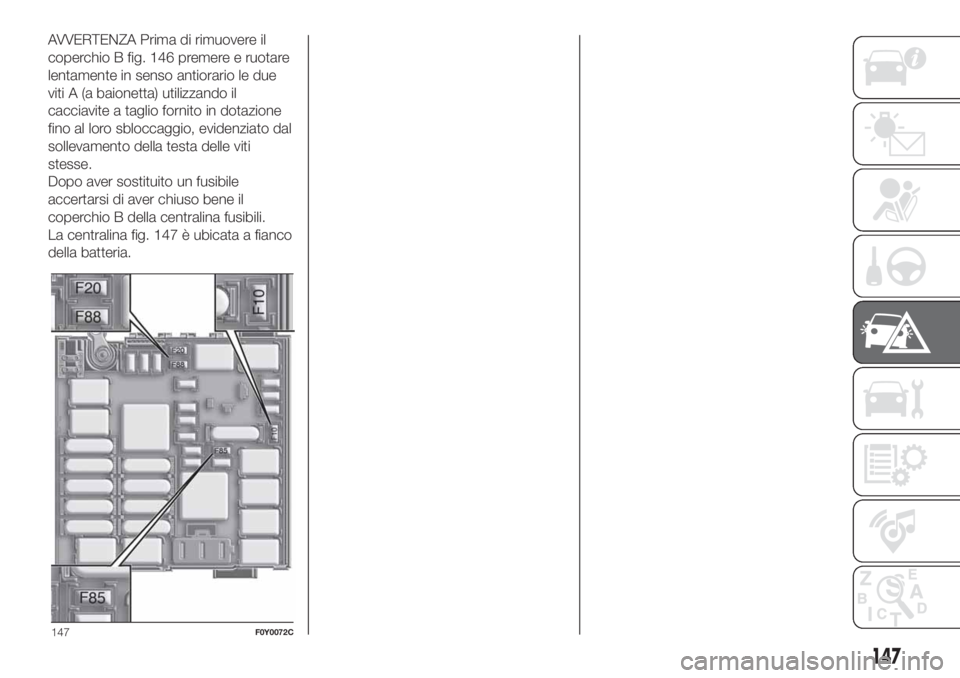

AVVERTENZA Prima di rimuovere il
coperchio B fig. 146 premere e ruotare
lentamente in senso antiorario le due
viti A (a baionetta) utilizzando il
cacciavite a taglio fornito in dotazione
fino al loro sbloccaggio, evidenziato dal
sollevamento della testa delle viti
stesse.
Dopo aver sostituito un fusibile
accertarsi di aver chiuso bene il
coperchio B della centralina fusibili.
La centralina fig. 147 è ubicata a fianco
della batteria.
147F0Y0072C
147
Page 150 of 264

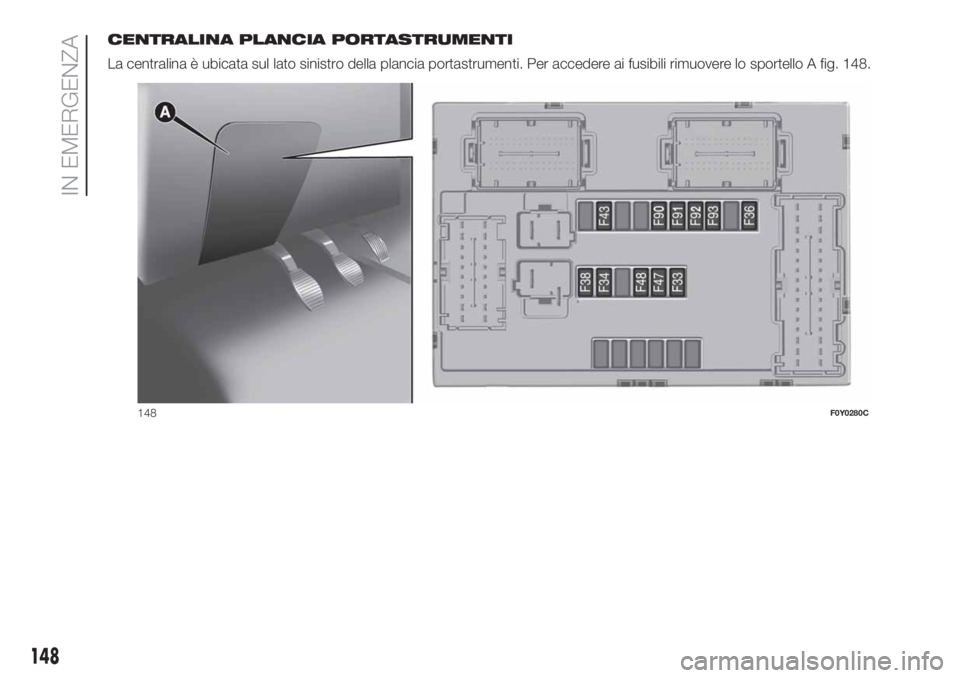

CENTRALINA PLANCIA PORTASTRUMENTI
La centralina è ubicata sul lato sinistro della plancia portastrumenti. Per accedere ai fusibili rimuovere lo sportello A fig. 148.
148F0Y0280C
148
