FIAT 500L LIVING 2019 Manual de Empleo y Cuidado (in Spanish)

ADVERTENCIA
52)El líquido sellador es eficaz con
temperaturas exteriores comprendidas
entre los -40 y los +55 °C. El líquido
sellador también tiene fecha de caducidad.
Se pueden reparar neumáticos en los
que el daño de la banda de rodadura no
supera los 6 mm de diámetro. Mostrar
el cartucho y la etiqueta al personal
encargado de manipular el neumático
tratado con el kit de reparación de
neumáticos.
ADVERTENCIA
2)No tirar la bombona aerosol ni el líquido
sellador en el medio ambiente. Eliminar
según lo previsto por las normativas
nacionales y locales.
SUSTITUCIÓN DE
UNA LÁMPARA
126) 127) 128) 129)53) 54)
INDICACIONES
GENERALES
Antes de sustituir una lámpara,
comprobar que los contactos
correspondientes no estén oxidados.
Las lámparas fundidas deben
sustituirse por otras del mismo tipo y
potencia.
Tras cambiar una lámpara de los
faros, comprobar que el haz luminoso
esté bien orientado.
Cuando no funcione una lámpara,
antes de sustituirla, comprobar el
estado del fusible correspondiente:
para localizar los fusibles, ver el
apartado “Sustitución de fusibles” de
este capítulo.ADVERTENCIA Con clima frío o
húmedo, o después de una lluvia fuerte
o tras un lavado, la superficie de los
faros o de las luces traseras puede
empañarse o formar gotas de
condensación en el interior. Se trata de
un fenómeno natural debido a la
diferencia de temperatura y de
humedad entre el interior y el exterior
del cristal que, sin embargo, no indica
una anomalía y no afecta al
funcionamiento normal de los
dispositivos de iluminación. El
empañamiento desaparece
rápidamente al encender las luces,
empezando desde el centro del difusor
y extendiéndose progresivamente
hacia los bordes.
139

TIPOS DE LÁMPARAS
UsoTipo Potencia
Luces de cruce/Luces de carretera H7 55 W
Luces diurnas (DRL) LED + lámpara W21W 21W
Luces de posición delanteras LED –
Luces de posición traseras/Luces de freno P21/5W 21W/5W
Intermitentes delanteros PY21W 21W
Intermitentes laterales WY5W 5 W
Intermitentes traseros P21W 21W
Tercera luz de freno LED –
Faros antiniebla H11 55 W
Marcha atrás W16W 16 W
Luz antiniebla trasera W16W 16 W
Luces de la matrícula C5W 5 W
Plafón delantero C5W 5 W
Plafones delanteros (viseras parasol) C5W 5 W
Plafón del maletero W5W 5 W
Plafón de la guantera C5W 5 W
Plafones traseros C5W 5 W
140
EN CASO DE EMERGENCIA

GRUPO ÓPTICO
DELANTERO SUPERIOR
Contiene las lámparas de los
intermitentes y de las luces de cruce.
La ubicación de las lámparas es la
siguiente fig. 123:
A: intermitentes
B: luces de cruce
INTERMITENTES
Para sustituir la lámpara, proceder de la
siguiente manera:
quitar la tapa A fig. 123;
girar hacia la izquierda el
portalámparas B fig. 124, extraer la
lámpara C y sustituirla;
volver a montar la nueva lámpara en
el portalámparas, asegurándose de
que esté fijada correctamente;
volver a introducir el portalámparas
en su alojamiento y girarlo hacia la
derecha, hasta oír el clic que indica el
bloqueo;
por último, volver a montar la tapa A
fig. 123.
LUCES DE CRUCE
Para sustituir la lámpara, proceder de la
siguiente manera:
quitar la tapa B fig. 123;
quitar el grupo conector y el
portalámparas C fig. 125 extrayéndolo
hacia el exterior;
extraer la lámpara D del conector E
y sustituirla;
volver a montar la nueva lámpara en
el conector, asegurándose de que
esté fijada correctamente;
volver a introducir el grupo conector
y portalámparas C en su alojamiento;
por último, volver a montar la tapa B
fig. 123.

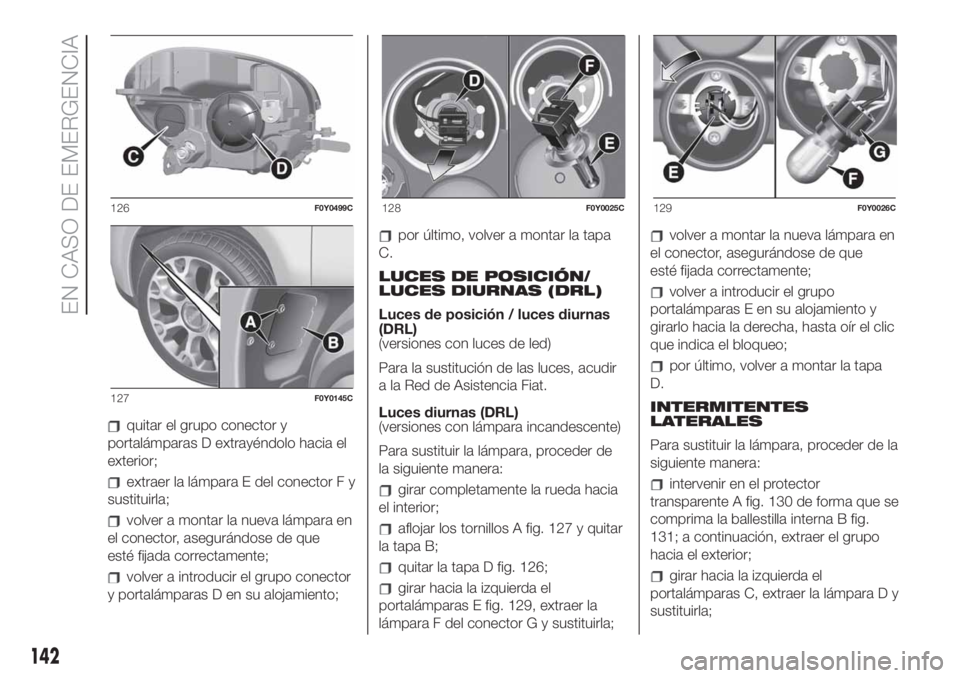

GRUPO ÓPTICO
DELANTERO INFERIOR
Contiene las lámparas de las luces de
carretera y posición/luces diurnas
(DRL).
La ubicación de las lámparas es la
siguiente fig. 126:
C: luces de carretera
D: luces de posición/luces diurnas
(DRL)
LUCES DE CARRETERA
Para sustituir la lámpara, proceder de la
siguiente manera:
girar completamente la rueda hacia
el interior;
aflojar los tornillos A fig. 127 y quitar
la tapa B;
quitar la tapa C fig. 126;
123F0Y0021C
124F0Y0022C125F0Y0023C
141

quitar el grupo conector y
portalámparas D extrayéndolo hacia el
exterior;
extraer la lámpara E del conector F y
sustituirla;
volver a montar la nueva lámpara en
el conector, asegurándose de que
esté fijada correctamente;
volver a introducir el grupo conector
y portalámparas D en su alojamiento;
por último, volver a montar la tapa
C.
LUCES DE POSICIÓN/
LUCES DIURNAS (DRL)
Luces de posición / luces diurnas
(DRL)
(versiones con luces de led)
Para la sustitución de las luces, acudir
a la Red de Asistencia Fiat.
Luces diurnas (DRL)
(versiones con lámpara incandescente)
Para sustituir la lámpara, proceder de
la siguiente manera:
girar completamente la rueda hacia
el interior;
aflojar los tornillos A fig. 127 y quitar
la tapa B;
quitar la tapa D fig. 126;
girar hacia la izquierda el
portalámparas E fig. 129, extraer la
lámpara F del conector G y sustituirla;
volver a montar la nueva lámpara en
el conector, asegurándose de que
esté fijada correctamente;
volver a introducir el grupo
portalámparas E en su alojamiento y
girarlo hacia la derecha, hasta oír el clic
que indica el bloqueo;
por último, volver a montar la tapa
D.

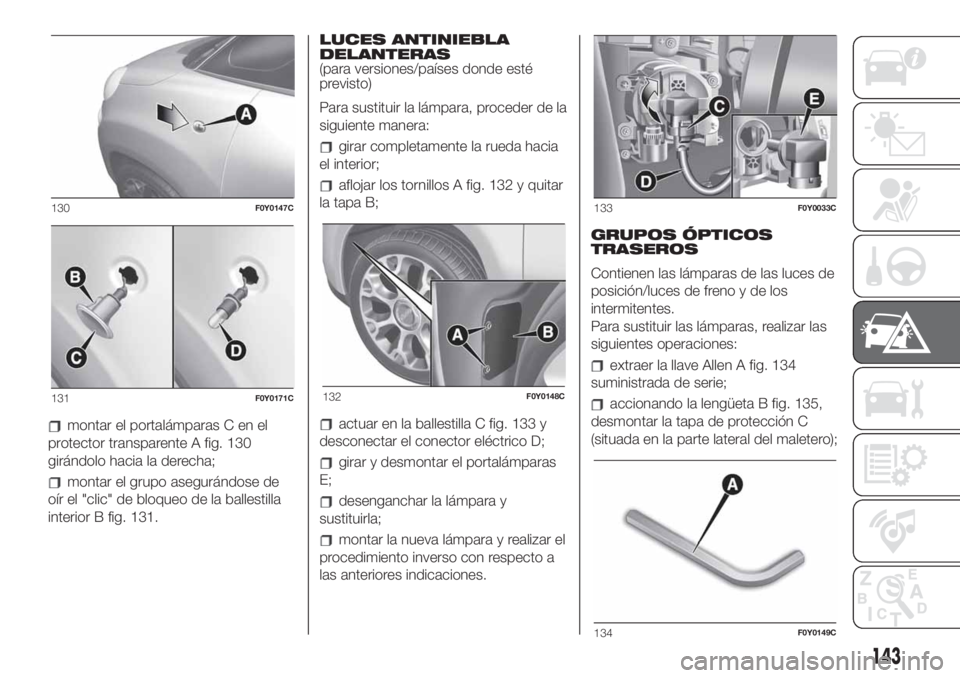

INTERMITENTES
LATERALES
Para sustituir la lámpara, proceder de la
siguiente manera:
intervenir en el protector
transparente A fig. 130 de forma que se
comprima la ballestilla interna B fig.
131; a continuación, extraer el grupo
hacia el exterior;
girar hacia la izquierda el
portalámparas C, extraer la lámpara D y
sustituirla;
126F0Y0499C
127F0Y0145C
128F0Y0025C129F0Y0026C
142
EN CASO DE EMERGENCIA

montar el portalámparas C en el
protector transparente A fig. 130
girándolo hacia la derecha;
montar el grupo asegurándose de
oír el "clic" de bloqueo de la ballestilla
interior B fig. 131.LUCES ANTINIEBLA
DELANTERAS
(para versiones/países donde esté
previsto)
Para sustituir la lámpara, proceder de la
siguiente manera:
girar completamente la rueda hacia
el interior;
aflojar los tornillos A fig. 132 y quitar
la tapa B;
actuar en la ballestilla C fig. 133 y
desconectar el conector eléctrico D;
girar y desmontar el portalámparas
E;
desenganchar la lámpara y
sustituirla;
montar la nueva lámpara y realizar el
procedimiento inverso con respecto a
las anteriores indicaciones.GRUPOS ÓPTICOS
TRASEROS
Contienen las lámparas de las luces de
posición/luces de freno y de los
intermitentes.
Para sustituir las lámparas, realizar las
siguientes operaciones:
extraer la llave Allen A fig. 134
suministrada de serie;
accionando la lengüeta B fig. 135,
desmontar la tapa de protección C
(situada en la parte lateral del maletero);
130F0Y0147C
131F0Y0171C132F0Y0148C
133F0Y0033C
134F0Y0149C
143

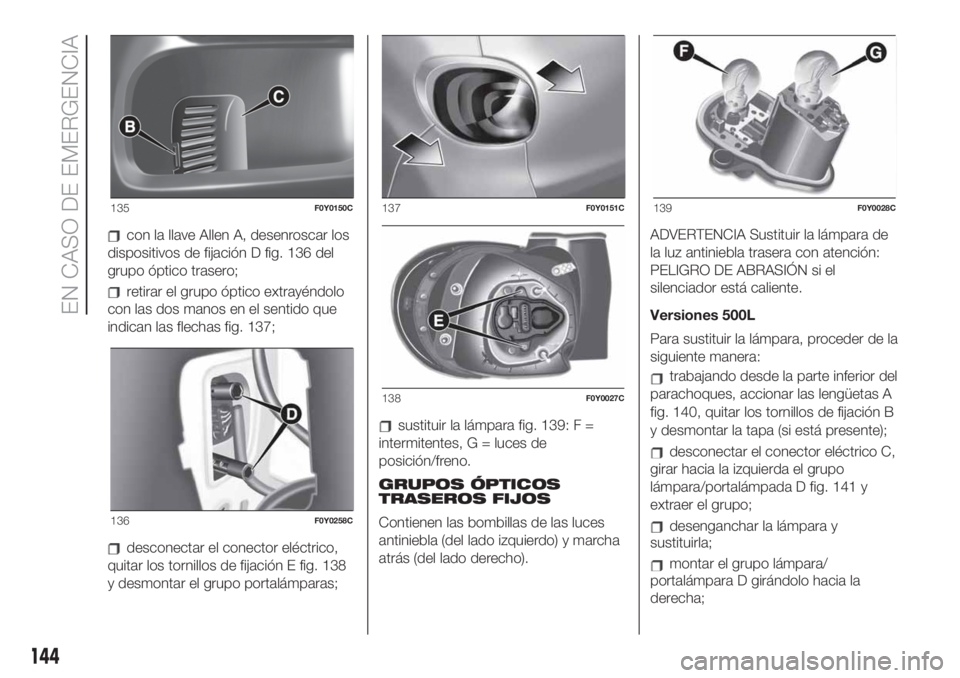

con la llave Allen A, desenroscar los
dispositivos de fijación D fig. 136 del
grupo óptico trasero;
retirar el grupo óptico extrayéndolo
con las dos manos en el sentido que
indican las flechas fig. 137;
desconectar el conector eléctrico,
quitar los tornillos de fijación E fig. 138
y desmontar el grupo portalámparas;
sustituir la lámpara fig. 139: F =
intermitentes, G = luces de
posición/freno.
GRUPOS ÓPTICOS
TRASEROS FIJOS
Contienen las bombillas de las luces
antiniebla (del lado izquierdo) y marcha
atrás (del lado derecho).
ADVERTENCIA
Sustituir
la
lámpara
de

la
luz
antiniebla
trasera
con
atención:

PELIGRO
DE
ABRASIÓN
si
el

silenciador
está
caliente.
Versiones500L
Para
sustituir
la
lámpara,
proceder
de
la

siguiente
manera:
USBCBKBOEP
EFTEF
MB
QBSUF
JOGFSJPS
EFM

QBSBDIPRVFT

BDDJPOBS
MBT
MFOHàFUBT
"

GJH


RVJUBS
MPT
UPSOJMMPT
EF
GJKBDJØO
#

Z
EFTNPOUBS
MB
UBQB
TJ
FTUÈ
QSFTFOUF

desconectar
el
conector
eléctrico
C,

girar
hacia
la
izquierda
el
grupo

lámpara/portalámpada
D
fig.
141
y

extraer
el
grupo;
desenganchar
la

lámpara
y

sustituirla;
montar
el
grupo
lámpara/
portalámpara
D
girándolo
hacia
la

derecha;
135F0Y0150C
136F0Y0258C
137F0Y0151C
138F0Y0027C
139F0Y0028C
144
EN CASO DE EMERGENCIA

volver a conectar el conector
eléctrico C;
volver a montar la tapa
asegurándose de que se haya fijado
correctamente;
apretar el tornillo B de fijación.

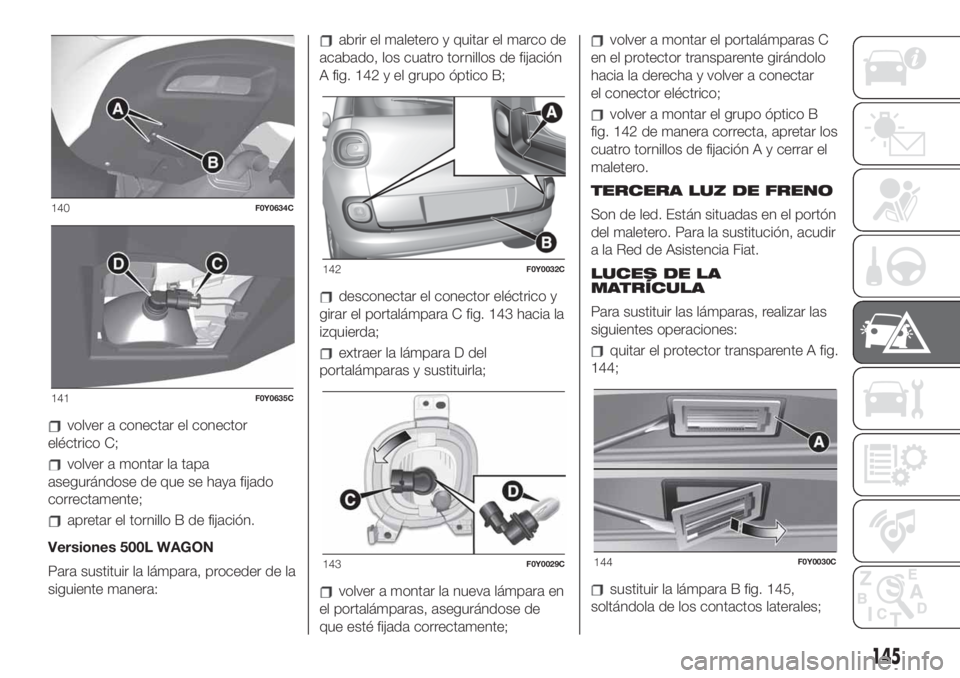

Versiones 500L WAGON
Para sustituir la lámpara, proceder de la
siguiente manera:
abrir el maletero y quitar el marco de
acabado, los cuatro tornillos de fijación
A fig. 142 y el grupo óptico B;
desconectar el conector eléctrico y
girar el portalámpara C fig. 143 hacia la
izquierda;
extraer la lámpara D del
portalámparas y sustituirla;
volver a montar la nueva lámpara en
el portalámparas, asegurándose de
que esté fijada correctamente;
volver a montar el portalámparas C
en el protector transparente girándolo
hacia la derecha y volver a conectar
el conector eléctrico;
volver a montar el grupo óptico B
fig. 142 de manera correcta, apretar los
cuatro tornillos de fijación A y cerrar el
maletero.
TERCERA LUZ DE FRENO
Son de led. Están situadas en el portón
del maletero. Para la sustitución, acudir
a la Red de Asistencia Fiat.

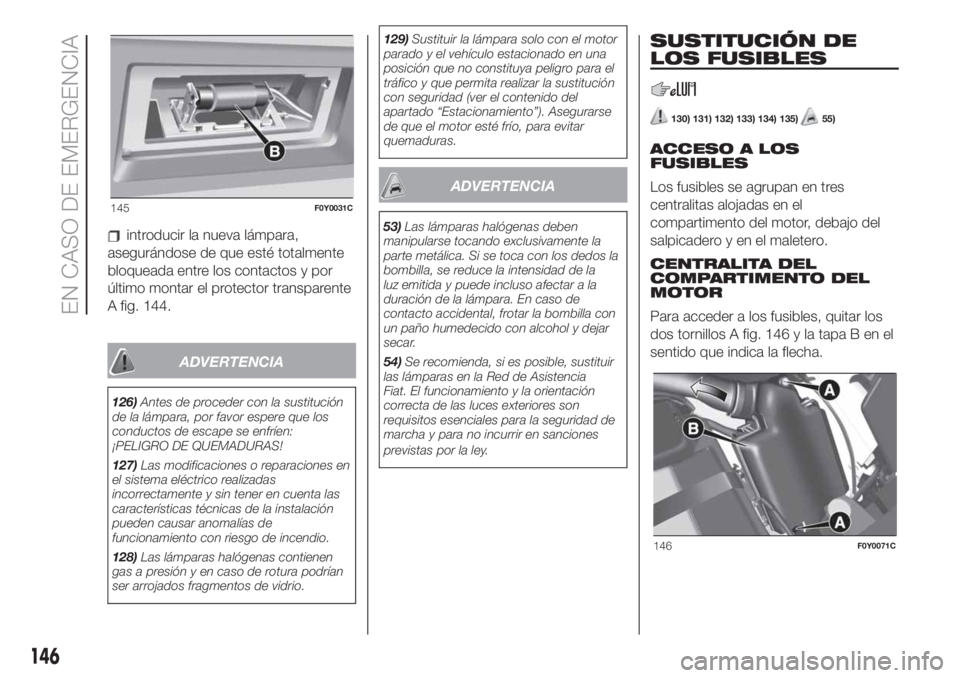

LUCES DE LA
MATRÍCULA
Para sustituir las lámparas, realizar las
siguientes operaciones:
quitar el protector transparente A fig.
144;
sustituir la lámpara B fig. 145,
soltándola de los contactos laterales;
140F0Y0634C
141F0Y0635C
142F0Y0032C
143F0Y0029C144F0Y0030C
145

introducir la nueva lámpara,
asegurándose de que esté totalmente
bloqueada entre los contactos y por
último montar el protector transparente
A fig. 144.
ADVERTENCIA
126)Antes de proceder con la sustitución
de la lámpara, por favor espere que los
conductos de escape se enfríen:
¡PELIGRO DE QUEMADURAS!
127)Las modificaciones o reparaciones en
el sistema eléctrico realizadas
incorrectamente y sin tener en cuenta las
características técnicas de la instalación
pueden causar anomalías de
funcionamiento con riesgo de incendio.
128)Las lámparas halógenas contienen
gas a presión y en caso de rotura podrían
ser arrojados fragmentos de vidrio.129)Sustituir la lámpara solo con el motor
parado y el vehículo estacionado en una
posición que no constituya peligro para el
tráfico y que permita realizar la sustitución
con seguridad (ver el contenido del
apartado “Estacionamiento”). Asegurarse
de que el motor esté frío, para evitar
quemaduras.
ADVERTENCIA
53)Las lámparas halógenas deben
manipularse tocando exclusivamente la
parte metálica. Si se toca con los dedos la
bombilla, se reduce la intensidad de la
luz emitida y puede incluso afectar a la
duración de la lámpara. En caso de
contacto accidental, frotar la bombilla con
un paño humedecido con alcohol y dejar
secar.
54)Se recomienda, si es posible, sustituir
las lámparas en la Red de Asistencia
Fiat. El funcionamiento y la orientación
correcta de las luces exteriores son
requisitos esenciales para la seguridad de
marcha y para no incurrir en sanciones
previstas por la ley.
SUSTITUCIÓN DE
LOS FUSIBLES
130) 131) 132) 133) 134) 135)55)
ACCESO A LOS
FUSIBLES
Los fusibles se agrupan en tres
centralitas alojadas en el
compartimento del motor, debajo del
salpicadero y en el maletero.
CENTRALITA DEL
COMPARTIMENTO DEL
MOTOR
Para acceder a los fusibles, quitar los
dos tornillos A fig. 146 y la tapa B en el
sentido que indica la flecha.
145F0Y0031C
146F0Y0071C
146
EN CASO DE EMERGENCIA

ADVERTENCIA Antes de quitar la tapa
B fig. 146 presionar y girar lentamente
hacia la izquierda los dos tornillos A
de resorte, utilizando el destornillador
plano incluido en la dotación, hasta que
se desbloqueen. La cabeza de los
tornillos se eleva.
Tras sustituir un fusible, comprobar que
la tapa B de la centralita de fusibles
esté bien cerrada.

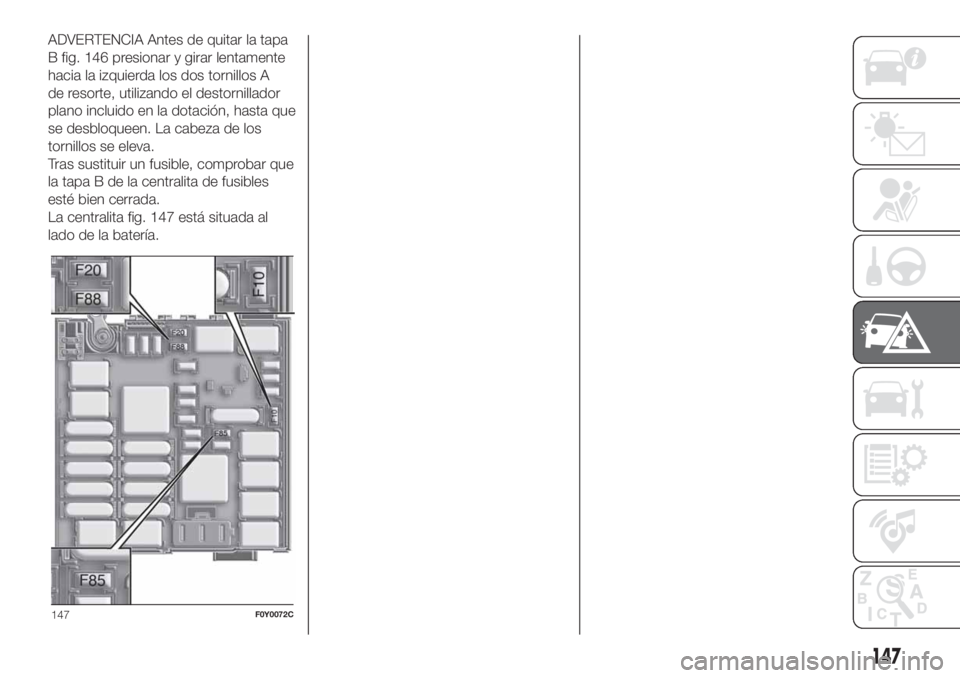

La centralita fig. 147 está situada al
lado de la batería.
147F0Y0072C
147

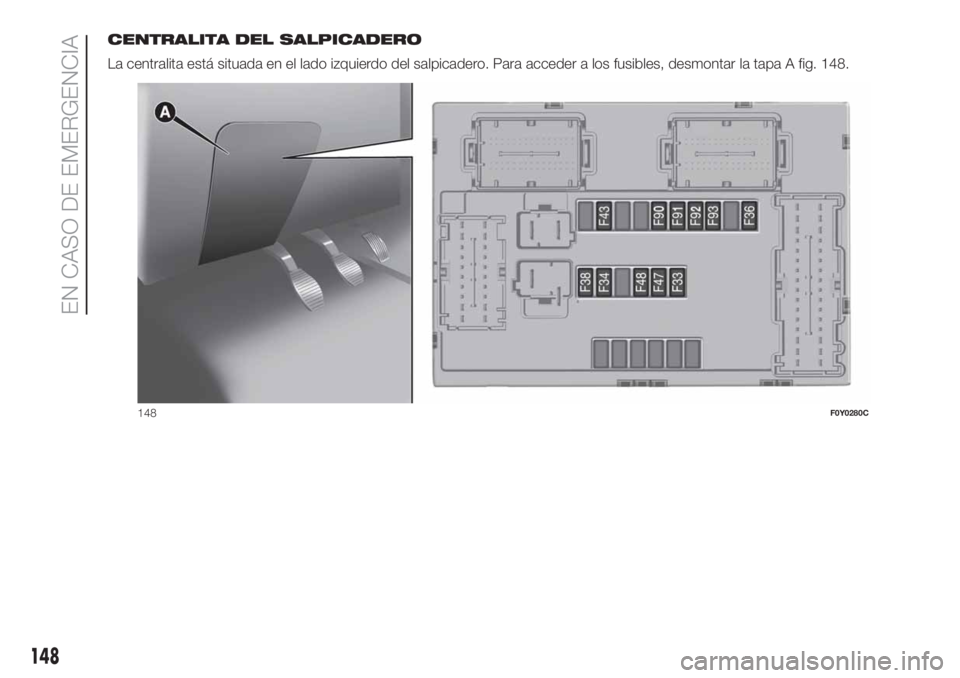

CENTRALITA DEL SALPICADERO
La centralita está situada en el lado izquierdo del salpicadero. Para acceder a los fusibles, desmontar la tapa A fig. 148.
148F0Y0280C
148
EN CASO DE EMERGENCIA
