FIAT 500L LIVING 2019 Manual de Uso e Manutenção (in Portuguese)
Manufacturer: FIAT, Model Year: 2019, Model line: 500L LIVING, Model: FIAT 500L LIVING 2019Pages: 260, PDF Size: 5.55 MB
Page 41 of 260
premir o botãono telecomando;
premir o botãono telecomando;
“CARGO MAGIC SPACE”
(para versões/mercados, se previsto)
14)
O plano de carga regulável “Cargo
Magic Space” pode ser posicionado
em três diferentes alturas:
Posição 0 (plano totalmente em
baixo)
Posição 1 (plano nivelado limite)
Posição 2 (plano totalmente
em cima)
Inclinação do plano de carga
O plano de carga pode também ser
colocado na posição oblíqua (inclinado
na direção dos encostos dos bancos
traseiros, consultar fig. 46), de modo a
facilitar o acesso à zona por baixo da
bagageira (por ex., para extrair a roda
sobresselente ou o kit “Fix&Go
Automatic”).
Além disso, nesta posição, o plano
garante o correto bloqueio de eventuais
objetos presentes no interior da
bagageira, evitando que estes deslizem
em caso de travagens bruscas.CORTINA
COBRE-BAGAGEIRA
(versões 500L WAGON)
30)15)
A cortina cobre-bagagem A fig. 47
pode ser enrolada e removida.Enrolamento da cortina: segurar no
puxador C e, de seguida, libertar os
pernos B fig. 48 (um de cada lado) das
respetivas sedes. Acompanhar a
cortina para a parte dianteira do vão da
bagageira.
Remoção da cortina: enrolar a cortina
e puxar os dois ganchos A fig. 49 (um
de cada lado) para o interior da
bagageira. Levantar, em seguida, a
cortina e removê-la.
46F0Y0609C
47F0Y0371C
48F0Y0373C
49F0Y0374C
39
Page 42 of 260
AVISO
27)Proceder com cuidado para não
danificar os objetos colocados no
porta-bagagens ao abrir a porta da
bagageira.
28)Certificar-se de que o encosto do
banco está corretamente engatado de
ambos os lados para evitar que, em caso
de travagem brusca, o encosto do banco
possa projetar-se para a frente, colidindo
com eventuais ocupantes.
29)Não movimentar o banco na presença
de uma criança sentada ou alojada na
respetiva cadeira-auto.
30)Em caso de acidente ou de travagens
bruscas, objetos posicionados sobre a
cortina poderão ser projetados para o
interior do habitáculo, com o risco de ferir
os ocupantes.
31)Em caso de travagens bruscas ou
colisões ocasionais, um deslocamento
imprevisto da carga poderia criar situações
de perigo para o condutor e para o
passageiro: antes de partir, prender
adequadamente a carga, utilizando os
respetivos ganchos. Para o bloqueio,
utilizar cabos, cordas ou correias de
robustez adequada ao peso do material a
fixar.
AVISO
13)Antes de rebater totalmente o encosto
do banco, remover qualquer objeto
presente no mesmo.
14)O plano está dimensionado para uma
capacidade máxima de peso distribuído
igual a 70 kg (na posição 1) ou 40 kg
(na posição 2): não carregar objetos com
peso superior.
15)Para evitar danos na cortina não apoiar
objetos pesados na mesma.
DIREÇÃO ASSISTIDA
ELÉTRICA
DUALDRIVE
(para versões/mercados, onde
previsto)
Funciona apenas com a chave de
ignição na posição MAR e o motor
ligado. A direção assistida elétrica
permite personalizar o esforço
no volante em relação às condições de
condução.
ATENÇÃO Em caso de rápida rotação
da chave de ignição, a funcionalidade
completa da direção assistida pode
alcançar-se após alguns segundos.
ATENÇÃO Nas manobras de
estacionamento efetuadas com um
número elevado de viragens pode
verificar-se um endurecimento da
direção; isto é normal e deve-se à
intervenção do sistema de proteção
contra sobreaquecimento do motor
elétrico de comando da direção. Neste
caso, não é necessária qualquer
intervenção de reparação. Na utilização
seguinte do veículo, a direção
assistida voltará a funcionar
normalmente.
40
CONHECIMENTO DO VEÍCULO
Page 43 of 260
ATENÇÃO A direção assistida elétrica
Dualdrive caracteriza-se, ao
aproximar-se do fim de curso, pela
presença de um efeito amortecedor
realizado eletronicamente. Em algumas
condições de manobra, o volante
pode efetuar mais uma pequena
rotação antes da paragem mecânica.
Este comportamento é normal e
desejado para evitar impactos
excessivos nos componentes
mecânicos situados no interior do
dispositivo.
ATIVAÇÃO/DESATIVAÇÃO
DA DIREÇÃO ASSISTIDA
32) 33)
Para ativar/desativar a direção assistida
elétrica, premir o botão fig. 50.
A ativação é assinalada pelo
acendimento do LED situado no
próprio botão.Com a direção assistida ativada, o
esforço no volante é menor, facilitando
as manobras de estacionamento: a
ativação da função é, portanto,
particularmente útil na condução nas
cidades.
AVISO
32)É estritamente proibida qualquer
intervenção em pós-venda, com
consequentes violações da direção ou da
coluna da direção (por ex., montagem
de antirroubo), que poderia causar, além
da redução do desempenho do sistema e
da cessação da garantia, graves
problemas de segurança, e ainda a não
conformidade de homologação do veículo.
33)Antes de efetuar qualquer intervenção
de manutenção, desligar sempre o motor e
remover a chave do dispositivo de
arranque, ativando o bloqueio do volante
(em particular quando o veículo se
encontra com as rodas elevadas do chão).
Caso não seja possível (necessidade de
manter a chave na posição MAR ou o
motor ligado), retirar o fusível principal de
proteção da direção assistida elétrica.
50F0Y0646C
41
Page 44 of 260
CONHECIMENTO DO QUADRO DE
INSTRUMENTOS
Esta secção do manual fornece todas
as informações úteis para conhecer,
interpretar e utilizar corretamente o
quadro de instrumentos.QUADRO E INSTRUMENTOS DE
BORDO........................................... 43
VISOR ............................................. 44
LUZES AVISADORAS E
MENSAGENS ................................. 47
-Luzes avisadoras de cor vermelha.... 47
-Luzes avisadoras de cor amarelo
âmbar................................................. 51
-Luzes avisadoras de cor verde........... 56
-Luzes avisadoras de cor azul.............. 57
-SINALIZAÇÃO DE BAIXO NÍVEL DE
ADITIVO PARA EMISSÕES DIESEL
AdBlue® (UREIA)................................. 65
42
CONHECIMENTO DO QUADRO DE INSTRUMENTOS
Page 45 of 260
QUADRO E INSTRUMENTOS DE BORDO
A cor de fundo dos instrumentos e a sua tipologia pode variar em função das versões.
A. Velocímetro (indicador de velocidade)/B. Indicador digital do nível de combustível/C. Visor/D. Indicador digital da
temperatura do líquido de refrigeração do motor/E. Conta-rotações
As luzes avisadoras no quadro de instrumentos podem variar conforme as versões/equipamentos (por ex. caixa de
velocidades Dualogic, etc.) do veículo. A luz avisadora
está presente apenas nas versões Diesel. Nas versões Diesel, o
número máximo de rotações/motor (escala vermelha do conta-rotações) corresponde a 7000 r.p.m..
51F0Y0639C
43
Page 46 of 260

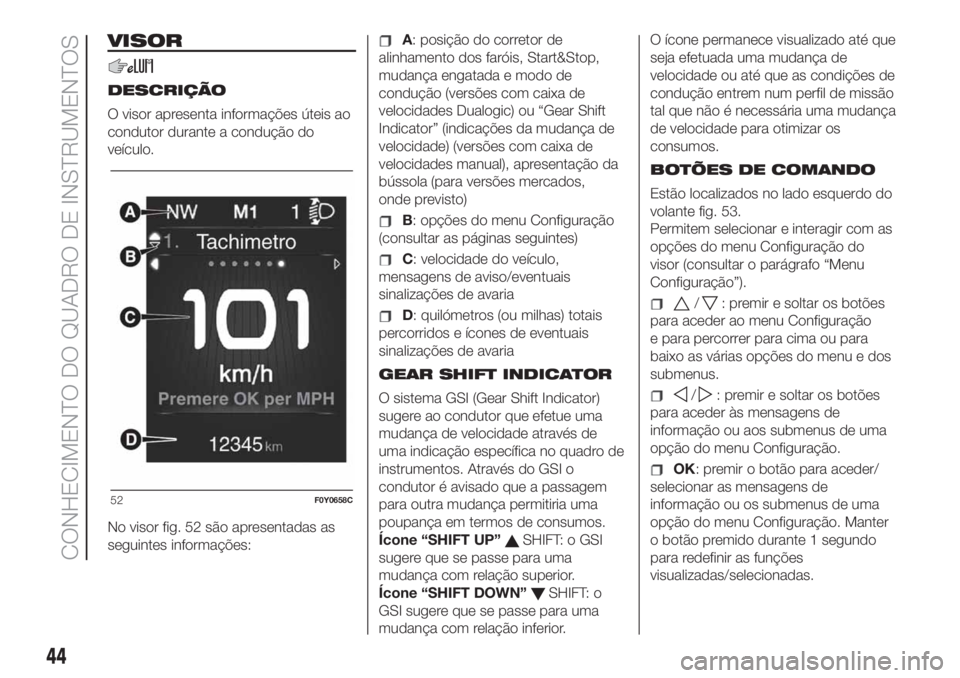

VISOR
DESCRIÇÃO
O visor apresenta informações úteis ao
condutor durante a condução do
veículo.
No visor fig. 52 são apresentadas as
seguintes informações:
A: posição do corretor de
alinhamento dos faróis, Start&Stop,
mudança engatada e modo de
condução (versões com caixa de
velocidades Dualogic) ou “Gear Shift
Indicator” (indicações da mudança de
velocidade) (versões com caixa de
velocidades manual), apresentação da
bússola (para versões mercados,
onde previsto)
B: opções do menu Configuração
(consultar as páginas seguintes)
C: velocidade do veículo,
mensagens de aviso/eventuais
sinalizações de avaria
D: quilómetros (ou milhas) totais
percorridos e ícones de eventuais
sinalizações de avaria
GEAR SHIFT INDICATOR
O sistema GSI (Gear Shift Indicator)
sugere ao condutor que efetue uma
mudança de velocidade através de
uma indicação específica no quadro de
instrumentos. Através do GSI o
condutor é avisado que a passagem
para outra mudança permitiria uma
poupança em termos de consumos.
Ícone “SHIFT UP”
SHIFT: o GSI
sugere que se passe para uma
mudança com relação superior.
Ícone “SHIFT DOWN”
SHIFT: o
GSI sugere que se passe para uma
mudança com relação inferior.O ícone permanece visualizado até que
seja efetuada uma mudança de
velocidade ou até que as condições de
condução entrem num perfil de missão
tal que não é necessária uma mudança
de velocidade para otimizar os
consumos.
BOTÕES DE COMANDO
Estão localizados no lado esquerdo do
volante fig. 53.
Permitem selecionar e interagir com as
opções do menu Configuração do
visor (consultar o parágrafo “Menu
Configuração”).
/: premir e soltar os botões
para aceder ao menu Configuração
e para percorrer para cima ou para
baixo as várias opções do menu e dos
submenus.
/: premir e soltar os botões
para aceder às mensagens de
informação ou aos submenus de uma
opção do menu Configuração.
OK: premir o botão para aceder/
selecionar as mensagens de
informação ou os submenus de uma
opção do menu Configuração. Manter
o botão premido durante 1 segundo
para redefinir as funções
visualizadas/selecionadas.
52F0Y0658C
44
CONHECIMENTO DO QUADRO DE INSTRUMENTOS
Page 47 of 260

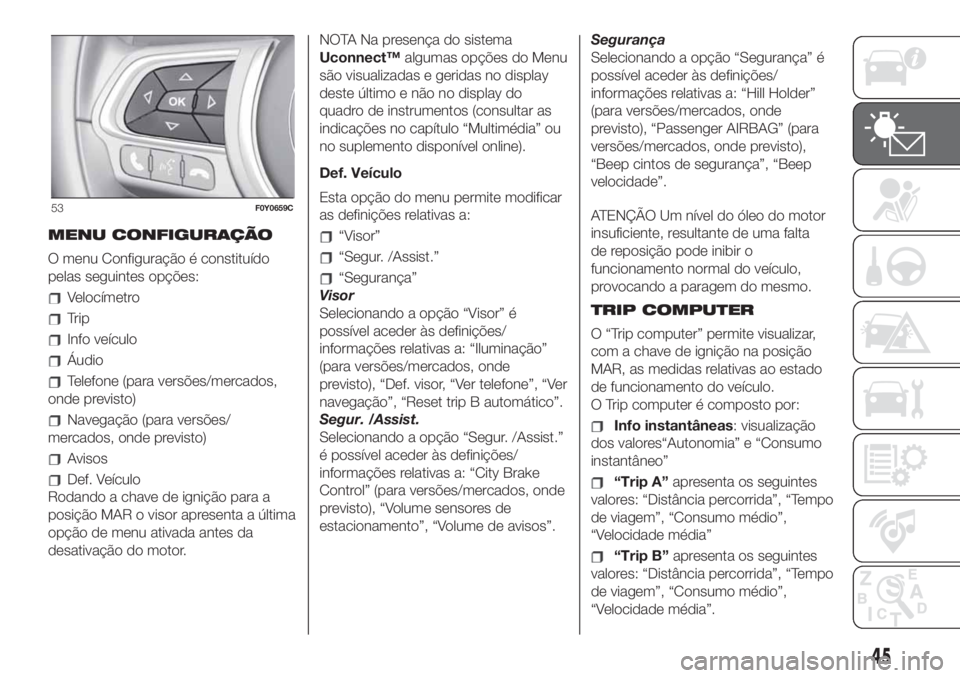

MENU CONFIGURAÇÃO
O menu Configuração é constituído
pelas seguintes opções:
Velocímetro
Trip
Info veículo
Áudio
Telefone (para versões/mercados,
onde previsto)
Navegação (para versões/
mercados, onde previsto)
Avisos
Def. Veículo
Rodando a chave de ignição para a
posição MAR o visor apresenta a última
opção de menu ativada antes da
desativação do motor.NOTA Na presença do sistema
Uconnect™algumas opções do Menu
são visualizadas e geridas no display
deste último e não no display do
quadro de instrumentos (consultar as
indicações no capítulo “Multimédia” ou
no suplemento disponível online).
Def. Veículo
Esta opção do menu permite modificar
as definições relativas a:
“Visor”
“Segur. /Assist.”
“Segurança”
Visor
Selecionando a opção “Visor” é
possível aceder às definições/
informações relativas a: “Iluminação”
(para versões/mercados, onde
previsto), “Def. visor, “Ver telefone”, “Ver
navegação”, “Reset trip B automático”.
Segur. /Assist.
Selecionando a opção “Segur. /Assist.”
é possível aceder às definições/
informações relativas a: “City Brake
Control” (para versões/mercados, onde
previsto), “Volume sensores de
estacionamento”, “Volume de avisos”.Segurança
Selecionando a opção “Segurança” é
possível aceder às definições/
informações relativas a: “Hill Holder”
(para versões/mercados, onde
previsto), “Passenger AIRBAG” (para
versões/mercados, onde previsto),
“Beep cintos de segurança”, “Beep
velocidade”.
ATENÇÃO Um nível do óleo do motor
insuficiente, resultante de uma falta
de reposição pode inibir o
funcionamento normal do veículo,
provocando a paragem do mesmo.
TRIP COMPUTER
O “Trip computer” permite visualizar,
com a chave de ignição na posição
MAR, as medidas relativas ao estado
de funcionamento do veículo.
O Trip computer é composto por:
Info instantâneas: visualização
dos valores“Autonomia” e “Consumo
instantâneo”
“Trip A”apresenta os seguintes
valores: “Distância percorrida”, “Tempo
de viagem”, “Consumo médio”,
“Velocidade média”
“Trip B”apresenta os seguintes
valores: “Distância percorrida”, “Tempo
de viagem”, “Consumo médio”,
“Velocidade média”.
53F0Y0659C
45

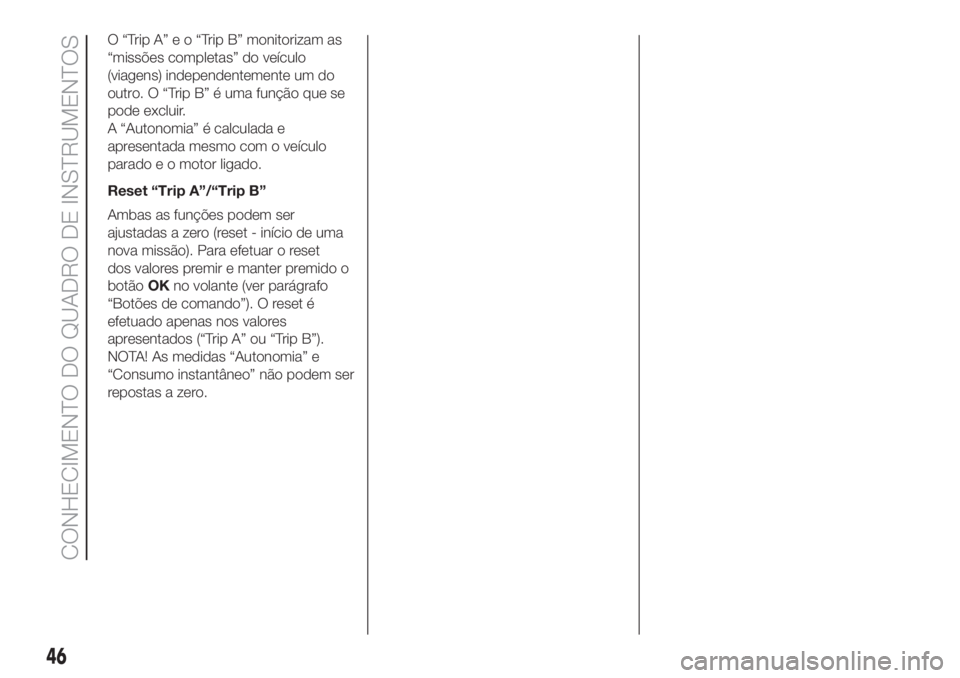

Page 48 of 260
O“TripA”eo“TripB”monitorizam as
“missões completas” do veículo
(viagens) independentemente um do
outro. O “Trip B” é uma função que se
pode excluir.
A “Autonomia” é calculada e
apresentada mesmo com o veículo
parado e o motor ligado.
Reset “Trip A”/“Trip B”
Ambas as funções podem ser
ajustadas a zero (reset - início de uma
nova missão). Para efetuar o reset
dos valores premir e manter premido o
botãoOKno volante (ver parágrafo
“Botões de comando”). O reset é
efetuado apenas nos valores
apresentados (“Trip A” ou “Trip B”).
NOTA! As medidas “Autonomia” e
“Consumo instantâneo” não podem ser
repostas a zero.
46
CONHECIMENTO DO QUADRO DE INSTRUMENTOS

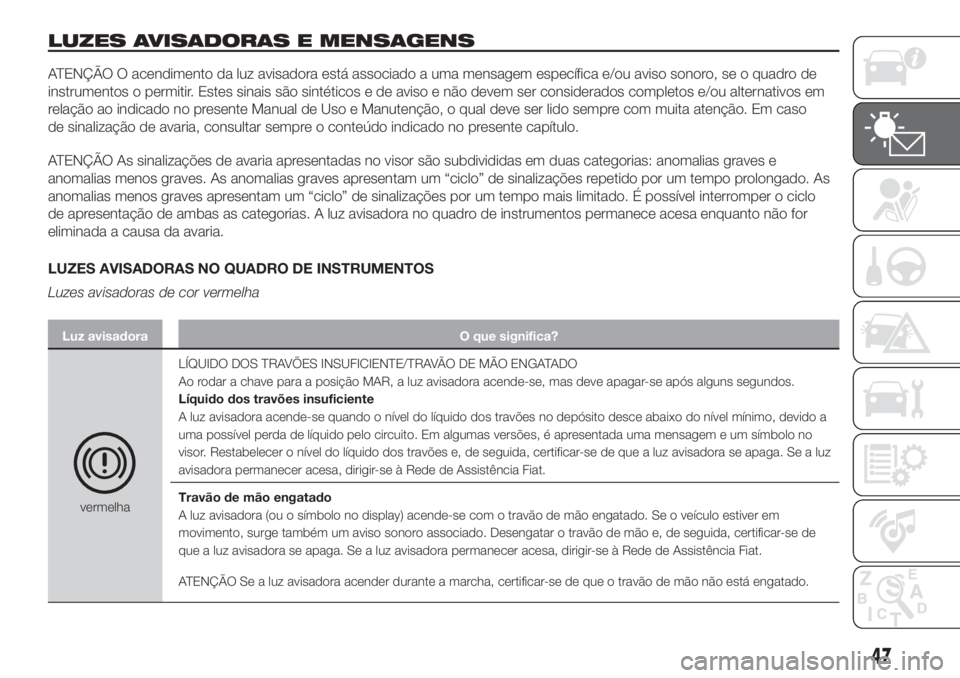

Page 49 of 260
LUZES AVISADORAS E MENSAGENS
ATENÇÃO O acendimento da luz avisadora está associado a uma mensagem específica e/ou aviso sonoro, se o quadro de
instrumentos o permitir. Estes sinais são sintéticos e de aviso e não devem ser considerados completos e/ou alternativos em
relação ao indicado no presente Manual de Uso e Manutenção, o qual deve ser lido sempre com muita atenção. Em caso
de sinalização de avaria, consultar sempre o conteúdo indicado no presente capítulo.
ATENÇÃO As sinalizações de avaria apresentadas no visor são subdivididas em duas categorias: anomalias graves e
anomalias menos graves. As anomalias graves apresentam um “ciclo” de sinalizações repetido por um tempo prolongado. As
anomalias menos graves apresentam um “ciclo” de sinalizações por um tempo mais limitado. É possível interromper o ciclo
de apresentação de ambas as categorias. A luz avisadora no quadro de instrumentos permanece acesa enquanto não for
eliminada a causa da avaria.
LUZES AVISADORAS NO QUADRO DE INSTRUMENTOS
Luzes avisadoras de cor vermelha
Luz avisadora O que significa?
vermelhaLÍQUIDO DOS TRAVÕES INSUFICIENTE/TRAVÃO DE MÃO ENGATADO
Ao rodar a chave para a posição MAR, a luz avisadora acende-se, mas deve apagar-se após alguns segundos.
Líquido dos travões insuficiente
A luz avisadora acende-se quando o nível do líquido dos travões no depósito desce abaixo do nível mínimo, devido a
uma possível perda de líquido pelo circuito. Em algumas versões, é apresentada uma mensagem e um símbolo no
visor. Restabelecer o nível do líquido dos travões e, de seguida, certificar-se de que a luz avisadora se apaga. Se a luz
avisadora permanecer acesa, dirigir-se à Rede de Assistência Fiat.
Travão de mão engatado
A luz avisadora (ou o símbolo no display) acende-se com o travão de mão engatado. Se o veículo estiver em
movimento, surge também um aviso sonoro associado. Desengatar o travão de mão e, de seguida, certificar-se de
que a luz avisadora se apaga. Se a luz avisadora permanecer acesa, dirigir-se à Rede de Assistência Fiat.
ATENÇÃO Se a luz avisadora acender durante a marcha, certificar-se de que o travão de mão não está engatado.
47

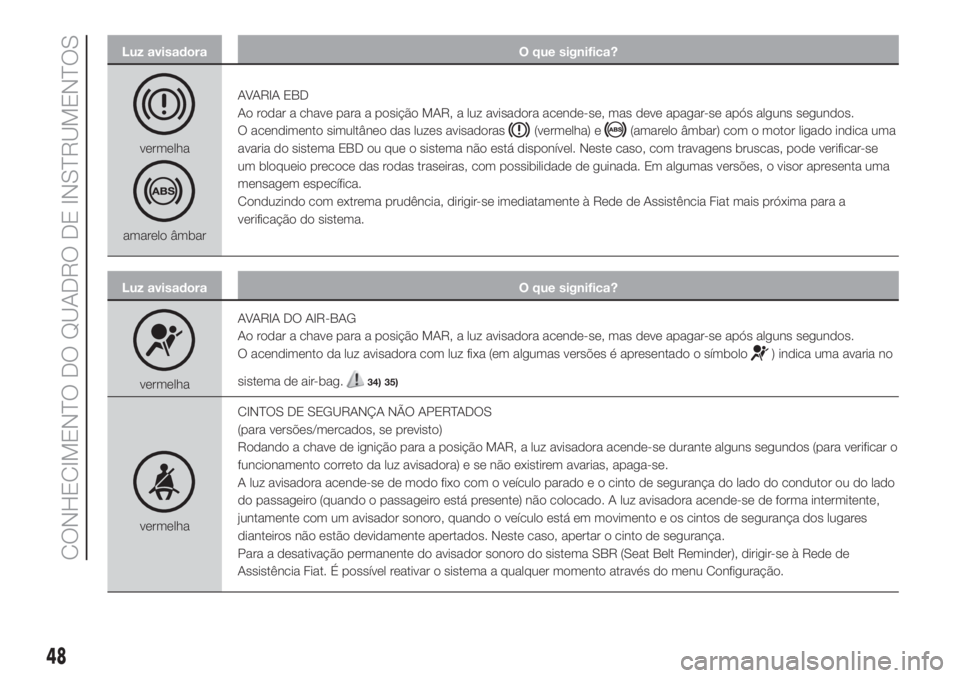

Page 50 of 260
Luz avisadora O que significa?
vermelha
amarelo âmbarAVARIA EBD
Ao rodar a chave para a posição MAR, a luz avisadora acende-se, mas deve apagar-se após alguns segundos.
O acendimento simultâneo das luzes avisadoras
(vermelha) e(amarelo âmbar) com o motor ligado indica uma
avaria do sistema EBD ou que o sistema não está disponível. Neste caso, com travagens bruscas, pode verificar-se
um bloqueio precoce das rodas traseiras, com possibilidade de guinada. Em algumas versões, o visor apresenta uma
mensagem específica.
Conduzindo com extrema prudência, dirigir-se imediatamente à Rede de Assistência Fiat mais próxima para a
verificação do sistema.
Luz avisadora O que significa?
vermelhaAVARIA DO AIR-BAG
Ao rodar a chave para a posição MAR, a luz avisadora acende-se, mas deve apagar-se após alguns segundos.
O acendimento da luz avisadora com luz fixa (em algumas versões é apresentado o símbolo
) indica uma avaria no
sistema de air-bag.
34) 35)
vermelhaCINTOS DE SEGURANÇA NÃO APERTADOS
(para versões/mercados, se previsto)
Rodando a chave de ignição para a posição MAR, a luz avisadora acende-se durante alguns segundos (para verificar o
funcionamento correto da luz avisadora) e se não existirem avarias, apaga-se.
A luz avisadora acende-se de modo fixo com o veículo parado e o cinto de segurança do lado do condutor ou do lado
do passageiro (quando o passageiro está presente) não colocado. A luz avisadora acende-se de forma intermitente,
juntamente com um avisador sonoro, quando o veículo está em movimento e os cintos de segurança dos lugares
dianteiros não estão devidamente apertados. Neste caso, apertar o cinto de segurança.
Para a desativação permanente do avisador sonoro do sistema SBR (Seat Belt Reminder), dirigir-se à Rede de
Assistência Fiat. É possível reativar o sistema a qualquer momento através do menu Configuração.
48
CONHECIMENTO DO QUADRO DE INSTRUMENTOS
