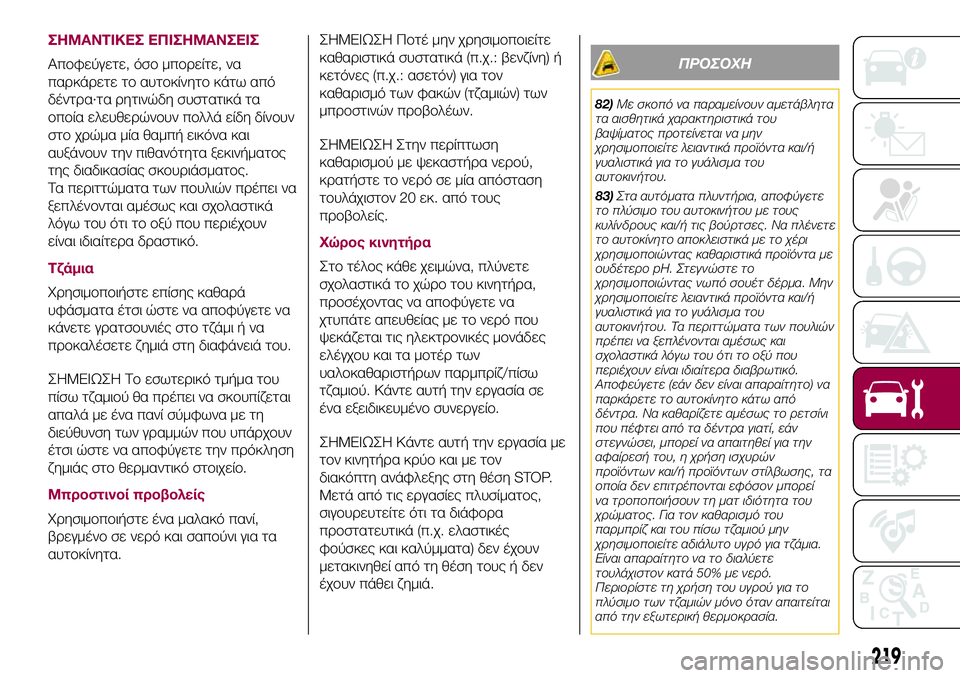

ΣΗΜΑΝΤΙΚΕΣ ΕΠΙΣΗΜΑΝΣΕΙΣ
Αποφεύγετε, όσο μπορείτε, να
παρκάρετε το αυτοκίνητο κάτω από
δέντρα·τα ρητινώδη συστατικά τα
οποία ελευθερώνουν πολλά είδη δίνουν
στο χρώμα μία θαμπή εικόνα και
αυξάνουν την πιθανότητα ξεκινήματος
της διαδικασίας σκουριάσματος.
Τα περιττώματα των πουλιών πρέπει να
ξεπλένονται αμέσως και σχολαστικά
λόγω του ότι το οξύ που περιέχουν
είναι ιδιαίτερα δραστικό.
Τζάμια
Χρησιμοποιήστε επίσης καθαρά
υφάσματα έτσι ώστε να αποφύγετε να
κάνετε γρατσουνιές στο τζάμι ή να
προκαλέσετε ζημιά στη διαφάνειά του.
ΣHMEIΩΣH Το εσωτερικό τμήμα του
πίσω τζαμιού θα πρέπει να σκουπίζεται
απαλά με ένα πανί σύμφωνα με τη
διεύθυνση των γραμμών που υπάρχουν
έτσι ώστε να αποφύγετε την πρόκληση
ζημιάς στο θερμαντικό στοιχείο.
Μπροστινοί προβολείς
Χρησιμοποιήστε ένα μαλακό πανί,
βρεγμένο σε νερό και σαπούνι για τα
αυτοκίνητα.ΣHMEIΩΣH Ποτέ μην χρησιμοποιείτε
καθαριστικά συστατικά (π.χ.: βενζίνη) ή
κετόνες (π.χ.: ασετόν) για τον
καθαρισμό των φακών (τζαμιών) των
μπροστινών προβολέων.
ΣHMEIΩΣH Στην περίπτωση
καθαρισμού με ψεκαστήρα νερού,
κρατήστε το νερό σε μία απόσταση
τουλάχιστον 20 εκ. από τους
προβολείς.
Χώρος κινητήρα
Στο τέλος κάθε χειμώνα, πλύνετε
σχολαστικά το χώρο του κινητήρα,
προσέχοντας να αποφύγετε να
χτυπάτε απευθείας με το νερό που
ψεκάζεται τις ηλεκτρονικές μονάδες
ελέγχου και τα μοτέρ των
υαλοκαθαριστήρων παρμπρίζ/πίσω
τζαμιού. Κάντε αυτή την εργασία σε
ένα εξειδικευμένο συνεργείο.
ΣHMEIΩΣH Κάντε αυτή την εργασία με
τον κινητήρα κρύο και με τον
διακόπτη ανάφλεξης στη θέση STOP.
Μετά από τις εργασίες πλυσίματος,
σιγουρευτείτε ότι τα διάφορα
προστατευτικά (π.χ. ελαστικές
φούσκες και καλύμματα) δεν έχουν
μετακινηθεί από τη θέση τους ή δεν
έχουν πάθει ζημιά.
ΠΡΟΣΟΧΗ
82)Με σκοπό να παραμείνουν αμετάβλητα
τα αισθητικά χαρακτηριστικά του
βαψίματος προτείνεται να μην
χρησιμοποιείτε λειαντικά προϊόντα και/ή
γυαλιστικά για το γυάλισμα του
αυτοκινήτου.
83)Στα αυτόματα πλυντήρια, αποφύγετε
το πλύσιμο του αυτοκινήτου με τους
κυλίνδρους και/ή τις βούρτσες. Να πλένετε
το αυτοκίνητο αποκλειστικά με το χέρι
χρησιμοποιώντας καθαριστικά προϊόντα με
ουδέτερο pH. Στεγνώστε το
χρησιμοποιώντας νωπό σουέτ δέρμα. Μην
χρησιμοποιείτε λειαντικά προϊόντα και/ή
γυαλιστικά για το γυάλισμα του
αυτοκινήτου. Τα περιττώματα των πουλιών
πρέπει να ξεπλένονται αμέσως και
σχολαστικά λόγω του ότι το οξύ που
περιέχουν είναι ιδιαίτερα διαβρωτικό.
Αποφεύγετε (εάν δεν είναι απαραίτητο) να
παρκάρετε το αυτοκίνητο κάτω από
δέντρα. Να καθαρίζετε αμέσως το ρετσίνι
που πέφτει από τα δέντρα γιατί, εάν
στεγνώσει, μπορεί να απαιτηθεί για την
αφαίρεσή του, η χρήση ισχυρών
προϊόντων και/ή προϊόντων στίλβωσης, τα
οποία δεν επιτρέπονται εφόσον μπορεί
να τροποποιήσουν τη ματ ιδιότητα του
χρώματος. Για τον καθαρισμό του
παρμπρίζ και του πίσω τζαμιού μην
χρησιμοποιείτε αδιάλυτο υγρό για τζάμια.
Είναι απαραίτητο να το διαλύετε
τουλάχιστον κατά 50% με νερό.
Περιορίστε τη χρήση του υγρού για το
πλύσιμο των τζαμιών μόνο όταν απαιτείται
από την εξωτερική θερμοκρασία.
219

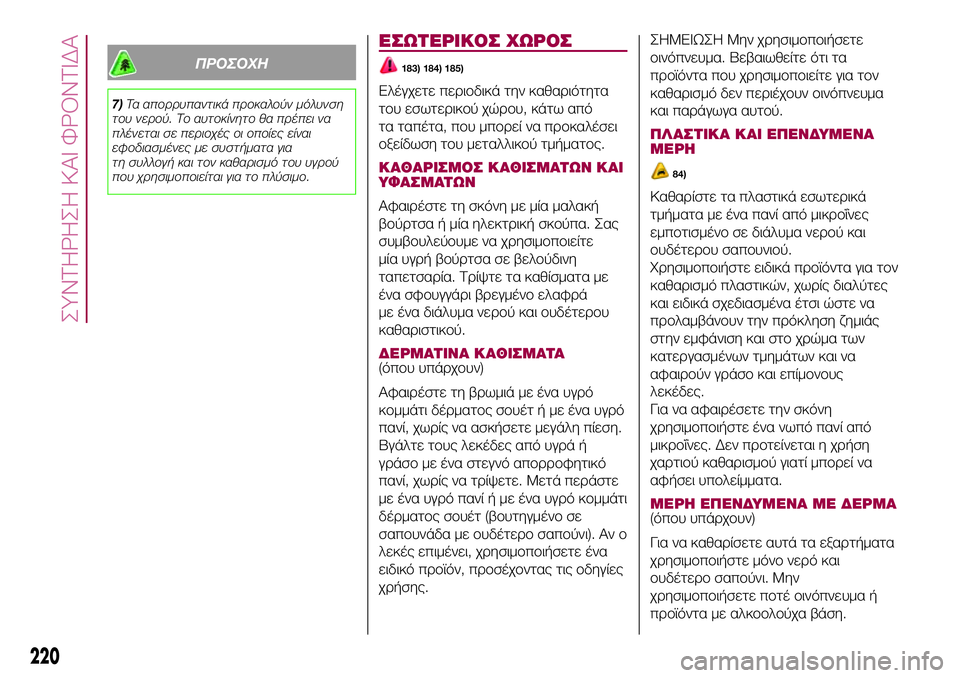

ΠΡΟΣΟΧΗ
7)Τα απορρυπαντικά προκαλούν μόλυνση
του νερού. Το αυτοκίνητο θα πρέπει να
πλένεται σε περιοχές οι οποίες είναι
εφοδιασμένες με συστήματα για
τη συλλογή και τον καθαρισμό του υγρού
που χρησιμοποιείται για το πλύσιμο.
ΕΣΩΤΕΡΙΚΟΣ ΧΩΡΟΣ
183) 184) 185)
Ελέγχετε περιοδικά την καθαριότητα
του εσωτερικού χώρου, κάτω από
τα ταπέτα, που μπορεί να προκαλέσει
οξείδωση του μεταλλικού τμήματος.
ΚΑΘΑΡΙΣΜΟΣ ΚΑΘΙΣΜΑΤΩΝ ΚΑΙ
ΥΦΑΣΜΑΤΩΝ
Αφαιρέστε τη σκόνη με μία μαλακή
βούρτσα ή μία ηλεκτρική σκούπα. Σας
συμβουλεύουμε να χρησιμοποιείτε
μία υγρή βούρτσα σε βελούδινη
ταπετσαρία. Τρίψτε τα καθίσματα με
ένα σφουγγάρι βρεγμένο ελαφρά
με ένα διάλυμα νερού και ουδέτερου
καθαριστικού.
ΔΕΡΜΑΤΙΝΑ ΚΑΘΙΣΜΑΤΑ(όπου υπάρχουν)
Αφαιρέστε τη βρωμιά με ένα υγρό
κομμάτι δέρματος σουέτ ή με ένα υγρό
πανί, χωρίς να ασκήσετε μεγάλη πίεση.
Βγάλτε τους λεκέδες από υγρά ή
γράσο με ένα στεγνό απορροφητικό
πανί, χωρίς να τρίψετε. Μετά περάστε
με ένα υγρό πανί ή με ένα υγρό κομμάτι
δέρματος σουέτ (βουτηγμένο σε
σαπουνάδα με ουδέτερο σαπούνι). Αν ο
λεκές επιμένει, χρησιμοποιήσετε ένα
ειδικό προϊόν, προσέχοντας τις οδηγίες
χρήσης.ΣHMEIΩΣH Μην χρησιμοποιήσετε
οινόπνευμα. Βεβαιωθείτε ότι τα
προϊόντα που χρησιμοποιείτε για τον
καθαρισμό δεν περιέχουν οινόπνευμα
και παράγωγα αυτού.
ΠΛΑΣΤΙΚΑ ΚΑΙ ΕΠΕΝΔΥΜΕΝΑ
ΜΕΡΗ
84)
Καθαρίστε τα πλαστικά εσωτερικά
τμήματα με ένα πανί από μικροΐνες
εμποτισμένο σε διάλυμα νερού και
ουδέτερου σαπουνιού.
Χρησιμοποιήστε ειδικά προϊόντα για τον
καθαρισμό πλαστικών, χωρίς διαλύτες
και ειδικά σχεδιασμένα έτσι ώστε να
προλαμβάνουν την πρόκληση ζημιάς
στην εμφάνιση και στο χρώμα των
κατεργασμένων τμημάτων και να
αφαιρούν γράσο και επίμονους
λεκέδες.
Για να αφαιρέσετε την σκόνη
χρησιμοποιήστε ένα νωπό πανί από
μικροΐνες. Δεν προτείνεται η χρήση
χαρτιού καθαρισμού γιατί μπορεί να
αφήσει υπολείμματα.
ΜΕΡΗ ΕΠΕΝΔΥΜΕΝΑ ΜΕ ΔΕΡΜΑ(όπου υπάρχουν)
Για να καθαρίσετε αυτά τα εξαρτήματα
χρησιμοποιήστε μόνο νερό και
ουδέτερο σαπούνι. Μην
χρησιμοποιήσετε ποτέ οινόπνευμα ή
προϊόντα με αλκοολούχα βάση.
220

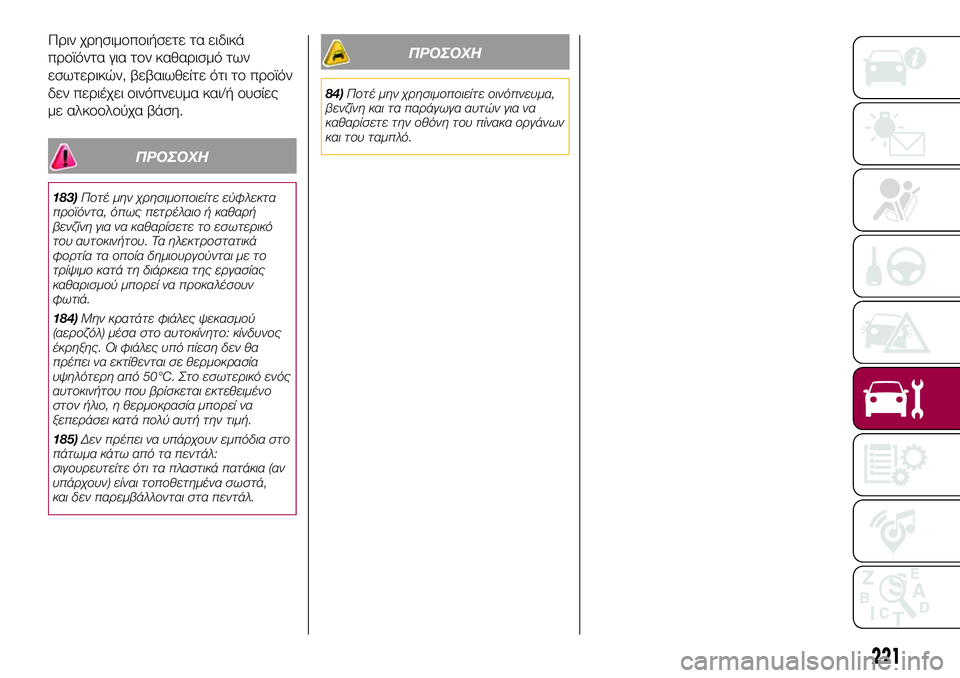

ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΦΡΟΝΤΙΔΑ

Πριν χρησιμοποιήσετε τα ειδικά
προϊόντα για τον καθαρισμό των
εσωτερικών, βεβαιωθείτε ότι το προϊόν
δεν περιέχει οινόπνευμα και/ή ουσίες
με αλκοολούχα βάση.
ΠΡΟΣΟΧΗ
183)Ποτέ μην χρησιμοποιείτε εύφλεκτα
προϊόντα, όπως πετρέλαιο ή καθαρή
βενζίνη για να καθαρίσετε το εσωτερικό
του αυτοκινήτου. Τα ηλεκτροστατικά
φορτία τα οποία δημιουργούνται με το
τρίψιμο κατά τη διάρκεια της εργασίας
καθαρισμού μπορεί να προκαλέσουν
φωτιά.
184)Μην κρατάτε φιάλες ψεκασμού
(αεροζόλ) μέσα στο αυτοκίνητο: κίνδυνος
έκρηξης. Οι φιάλες υπό πίεση δεν θα
πρέπει να εκτίθενται σε θερμοκρασία
υψηλότερη από 50°C. Στο εσωτερικό ενός
αυτοκινήτου που βρίσκεται εκτεθειμένο
στον ήλιο, η θερμοκρασία μπορεί να
ξεπεράσει κατά πολύ αυτή την τιμή.
185)Δεν πρέπει να υπάρχουν εμπόδια στο
πάτωμα κάτω από τα πεντάλ:
σιγουρευτείτε ότι τα πλαστικά πατάκια (αν
υπάρχουν) είναι τοποθετημένα σωστά,
και δεν παρεμβάλλονται στα πεντάλ.
ΠΡΟΣΟΧΗ
84)Ποτέ μην χρησιμοποιείτε οινόπνευμα,
βενζίνη και τα παράγωγα αυτών για να
καθαρίσετε την οθόνη του πίνακα οργάνων
και του ταμπλό.
221

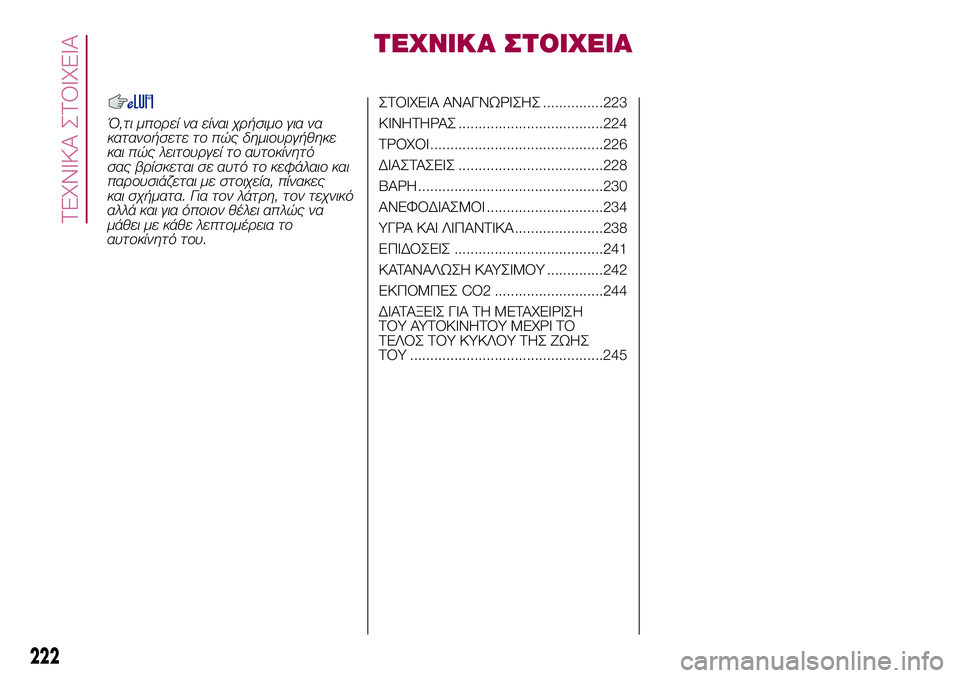

ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
Ό,τι μπορεί να είναι χρήσιμο για να
κατανοήσετε το πώς δημιουργήθηκε
και πώς λειτουργεί το αυτοκίνητό
σας βρίσκεται σε αυτό το κεφάλαιο και
παρουσιάζεται με στοιχεία, πίνακες
και σχήματα. Για τον λάτρη, τον τεχνικό
αλλά και για όποιον θέλει απλώς να
μάθει με κάθε λεπτομέρεια το
αυτοκίνητό του.ΣΤΟΙΧΕΙΑ ΑΝΑΓΝΩΡΙΣΗΣ ...............223
ΚΙΝΗΤΗΡΑΣ ....................................224
ΤΡΟΧΟΙ ...........................................226
ΔΙΑΣΤΑΣΕΙΣ ....................................228
ΒΑΡΗ ..............................................230
ΑΝΕΦΟΔΙΑΣΜΟΙ .............................234
ΥΓΡΑ ΚΑΙ ΛΙΠΑΝΤΙΚΑ......................238
ΕΠΙΔΟΣΕΙΣ .....................................241
ΚΑΤΑΝΑΛΩΣΗ ΚΑΥΣΙΜΟΥ ..............242
ΕΚΠΟΜΠΕΣ CO2 ...........................244
ΔΙΑΤΑΞΕΙΣ ΓΙΑ ΤΗ ΜΕΤΑΧΕΙΡΙΣΗ
ΤΟΥ ΑΥΤΟΚΙΝΗΤΟΥ ΜΕΧΡΙ ΤΟ
ΤΕΛΟΣ ΤΟΥ ΚΥΚΛΟΥ ΤΗΣ ΖΩΗΣ
ΤΟΥ ................................................245
222

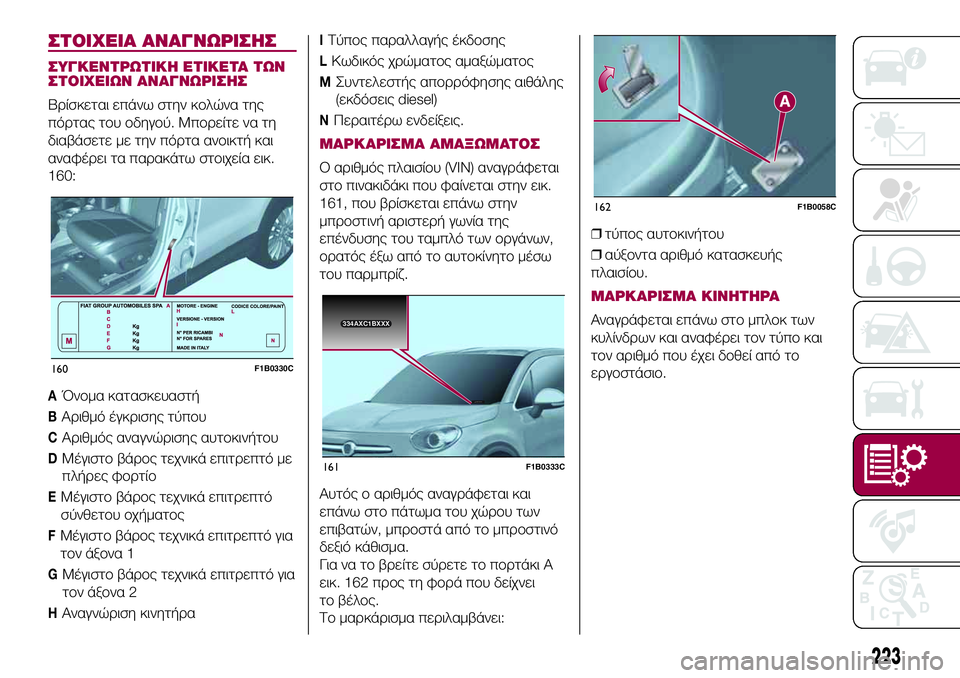

ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ

ΣΤΟΙΧΕΙΑ ΑΝΑΓΝΩΡΙΣΗΣ
ΣΥΓΚΕΝΤΡΩΤΙΚΗ ΕΤΙΚΕΤΑ ΤΩΝ
ΣΤΟΙΧΕΙΩΝ ΑΝΑΓΝΩΡΙΣΗΣ
Βρίσκεται επάνω στην κολώνα της
πόρτας του οδηγού. Μπορείτε να τη
διαβάσετε με την πόρτα ανοικτή και
αναφέρει τα παρακάτω στοιχεία εικ.
160:
AΌνομα κατασκευαστή
BΑριθμό έγκρισης τύπου
CΑριθμός αναγνώρισης αυτοκινήτου
DΜέγιστο βάρος τεχνικά επιτρεπτό με
πλήρες φορτίο
EΜέγιστο βάρος τεχνικά επιτρεπτό
σύνθετου οχήματος
FΜέγιστο βάρος τεχνικά επιτρεπτό για
τον άξονα 1
GΜέγιστο βάρος τεχνικά επιτρεπτό για
τον άξονα 2
HΑναγνώριση κινητήρα
IΤύπος παραλλαγής έκδοσης
LΚωδικός χρώματος αμαξώματος
MΣυντελεστής απορρόφησης αιθάλης
(εκδόσεις diesel)
NΠεραιτέρω ενδείξεις.
ΜΑΡΚΑΡΙΣΜΑ ΑΜΑΞΩΜΑΤΟΣ
Ο αριθμός πλαισίου (VIN) αναγράφεται
στο πινακιδάκι που φαίνεται στην εικ.
161, που βρίσκεται επάνω στην
μπροστινή αριστερή γωνία της
επένδυσης του ταμπλό των οργάνων,
ορατός έξω από το αυτοκίνητο μέσω
του παρμπρίζ.
Αυτός ο αριθμός αναγράφεται και
επάνω στο πάτωμα του χώρου των
επιβατών, μπροστά από το μπροστινό
δεξιό κάθισμα.
Για να το βρείτε σύρετε το πορτάκι A
εικ. 162 προς τη φορά που δείχνει
το βέλος.
Το μαρκάρισμα περιλαμβάνει:❒τύπος αυτοκινήτου
❒αύξοντα αριθμό κατασκευής
πλαισίου.
ΜΑΡΚΑΡΙΣΜΑ ΚΙΝΗΤΗΡΑ
Αναγράφεται επάνω στο μπλοκ των
κυλίνδρων και αναφέρει τον τύπο και
τον αριθμό που έχει δοθεί από το
εργοστάσιο.
160F1B0330C
3
34AXC1
BXXX
334AXC1BXXX
161F1B0333C
162F1B0058C
223

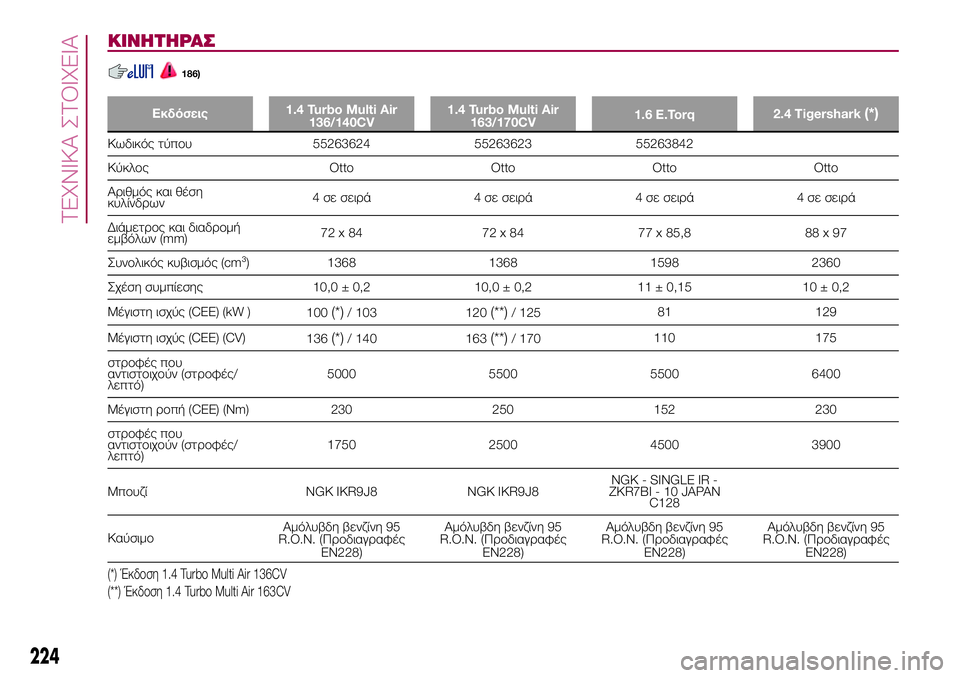

ΚΙΝΗΤΗΡΑΣ
186)
Εκδόσεις1.4 Turbo Multi Air
136/140CV1.4 Turbo Multi Air
163/170CV1.6 E.Torq2.4 Tigershark(*)
Κωδικός τύπου 55263624 55263623 55263842
Κύκλος Otto Otto Otto Otto
Αριθμός και θέση
κυλίνδρων4 σε σειρά 4 σε σειρά 4 σε σειρά 4 σε σειρά
Διάμετρος και διαδρομή
εμβόλων (mm)72 x 84 72 x 84 77 x 85,8 88 x 97
Συνολικός κυβισμός (cm³) 1368 1368 1598 2360
Σχέση συμπίεσης 10,0 ± 0,2 10,0 ± 0,2 11 ± 0,15 10 ± 0,2
Μέγιστη ισχύς (CEE) (kW )
100
(*)/ 103 120(**)/ 12581 129
Μέγιστη ισχύς (CEE) (CV)
136
(*)/ 140 163(**)/ 170110 175
στροφές που
αντιστοιχούν (στροφές/
λεπτό)5000 5500 5500 6400
Μέγιστη ροπή (CEE) (Nm) 230 250 152 230
στροφές που
αντιστοιχούν (στροφές/
λεπτό)1750 2500 4500 3900
Μπουζί NGK IKR9J8 NGK IKR9J8NGK - SINGLE IR -
ZKR7BI - 10 JAPAN
C128
ΚαύσιμοΑμόλυβδη βενζίνη 95
R.O.N. (Προδιαγραφές
EN228)Αμόλυβδη βενζίνη 95
R.O.N. (Προδιαγραφές
EN228)Αμόλυβδη βενζίνη 95
R.O.N. (Προδιαγραφές
EN228)Αμόλυβδη βενζίνη 95
R.O.N. (Προδιαγραφές
EN228)
(*) Έκδοση 1.4 Turbo Multi Air 136CV
(**) Έκδοση 1.4 Turbo Multi Air 163CV
224

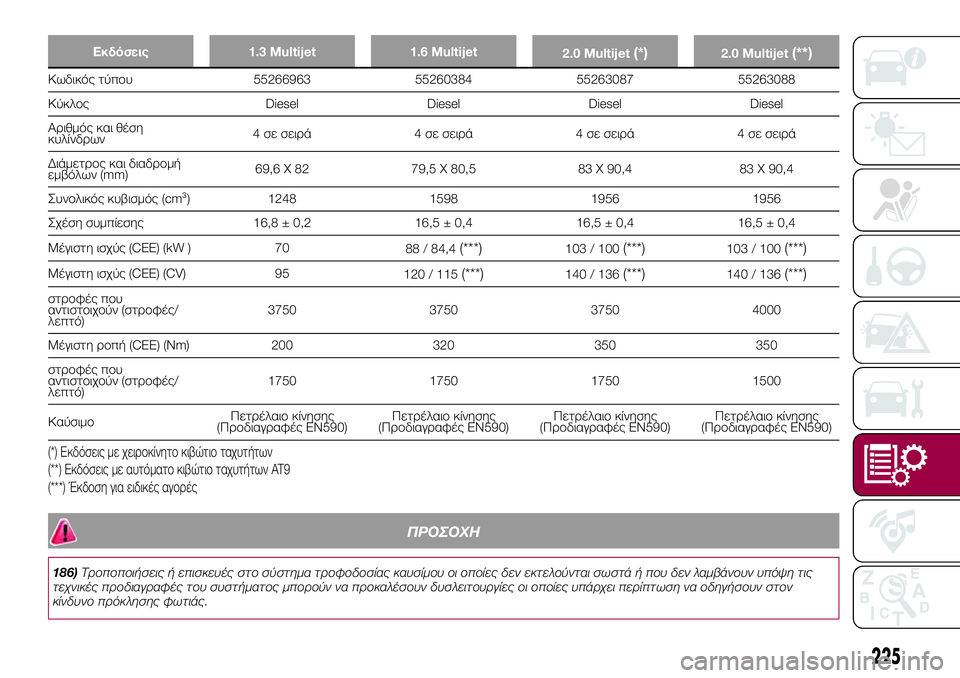

ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ

Εκδόσεις 1.3 Multijet 1.6 Multijet
2.0 Multijet(*)2.0 Multijet(**)
Κωδικός τύπου 55266963 55260384 55263087 55263088
Κύκλος Diesel Diesel Diesel Diesel
Αριθμός και θέση
κυλίνδρων4 σε σειρά 4 σε σειρά 4 σε σειρά 4 σε σειρά
Διάμετρος και διαδρομή
εμβόλων (mm)69,6 X 82 79,5 X 80,5 83 X 90,4 83 X 90,4
Συνολικός κυβισμός (cm³) 1248 1598 1956 1956
Σχέση συμπίεσης 16,8 ± 0,2 16,5 ± 0,4 16,5 ± 0,4 16,5 ± 0,4
Μέγιστη ισχύς (CEE) (kW ) 70
88 / 84,4
(***)103 / 100(***)103 / 100(***)
Μέγιστη ισχύς (CEE) (CV) 95
120 / 115(***)140 / 136(***)140 / 136(***)
στροφές που
αντιστοιχούν (στροφές/
λεπτό)3750 3750 3750 4000
Μέγιστη ροπή (CEE) (Nm) 200 320 350 350
στροφές που
αντιστοιχούν (στροφές/
λεπτό)1750 1750 1750 1500
ΚαύσιμοΠετρέλαιο κίνησης
(Προδιαγραφές EN590)Πετρέλαιο κίνησης
(Προδιαγραφές EN590)Πετρέλαιο κίνησης
(Προδιαγραφές EN590)Πετρέλαιο κίνησης
(Προδιαγραφές EN590)
(*) Εκδόσεις με χειροκίνητο κιβώτιο ταχυτήτων
(**) Εκδόσεις με αυτόματο κιβώτιο ταχυτήτων AT9
(***) Έκδοση για ειδικές αγορές
ΠΡΟΣΟΧΗ
186)Τροποποιήσεις ή επισκευές στο σύστημα τροφοδοσίας καυσίμου οι οποίες δεν εκτελούνται σωστά ή που δεν λαμβάνουν υπόψη τις
τεχνικές προδιαγραφές του συστήματος μπορούν να προκαλέσουν δυσλειτουργίες οι οποίες υπάρχει περίπτωση να οδηγήσουν στον
κίνδυνο πρόκλησης φωτιάς.
225

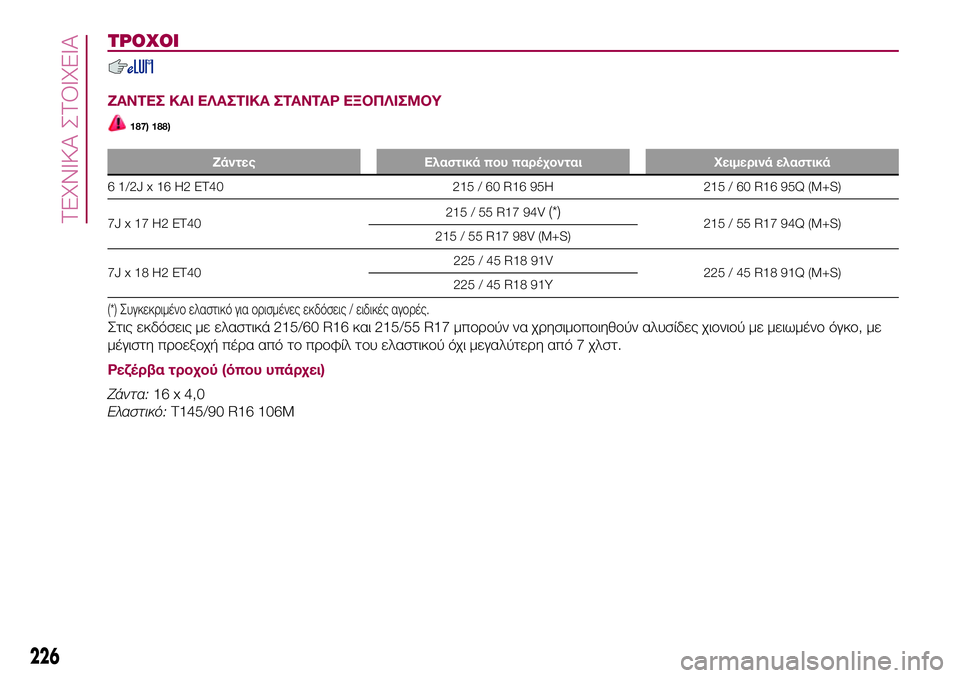

ΤΡΟΧΟΙ
ΖΑΝΤΕΣ ΚΑΙ ΕΛΑΣΤΙΚΑ ΣΤΑΝΤΑΡ ΕΞΟΠΛΙΣΜΟΥ
187) 188)
Ζάντες Ελαστικά που παρέχονται Χειμερινά ελαστικά
6 1/2J x 16 H2 ET40 215 / 60 R16 95H 215 / 60 R16 95Q (M+S)
7J x 17 H2 ET40215 / 55 R17 94V
(*)215 / 55 R17 94Q (M+S)
215 / 55 R17 98V (M+S)
7J x 18 H2 ET40225 / 45 R18 91V
225 / 45 R18 91Q (M+S)
225 / 45 R18 91Y
(*) Συγκεκριμένο ελαστικό για ορισμένες εκδόσεις / ειδικές αγορές.
Στις εκδόσεις με ελαστικά 215/60 R16 και 215/55 R17 μπορούν να χρησιμοποιηθούν αλυσίδες χιονιού με μειωμένο όγκο, με
μέγιστη προεξοχή πέρα από το προφίλ του ελαστικού όχι μεγαλύτερη από 7 χλστ.
Ρεζέρβα τροχού (όπου υπάρχει)
Ζάντα:16 x 4,0
Ελαστικό:T145/90 R16 106M
226
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ

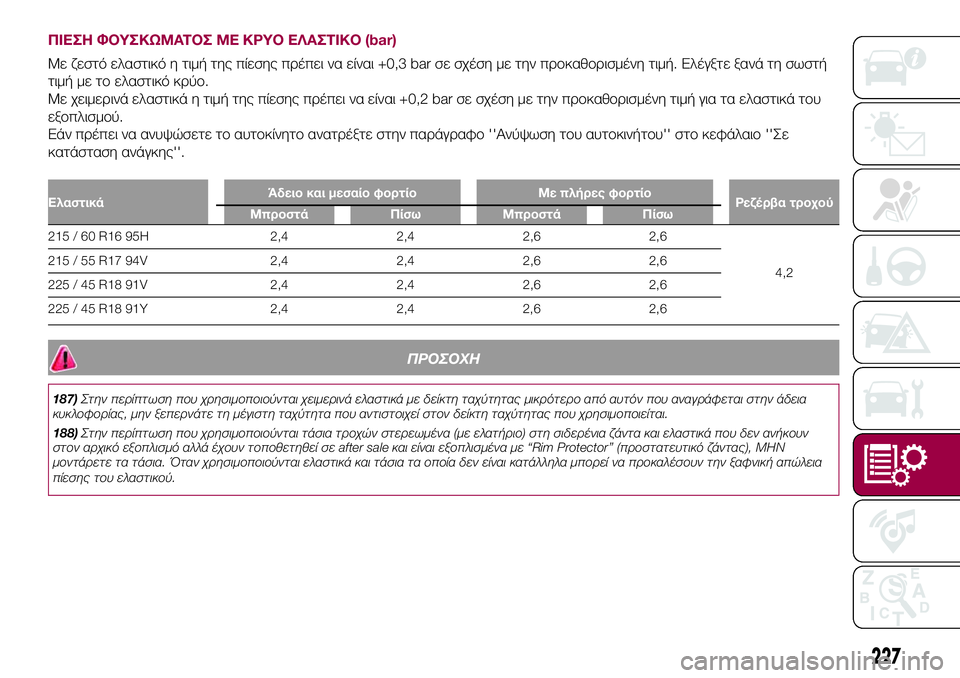

ΠΙΕΣΗ ΦΟΥΣΚΩΜΑΤΟΣ ΜΕ ΚΡΥΟ ΕΛΑΣΤΙΚΟ (bar)
Με ζεστό ελαστικό η τιμή της πίεσης πρέπει να είναι +0,3 bar σε σχέση με την προκαθορισμένη τιμή. Ελέγξτε ξανά τη σωστή
τιμή με το ελαστικό κρύο.
Με χειμερινά ελαστικά η τιμή της πίεσης πρέπει να είναι +0,2 bar σε σχέση με την προκαθορισμένη τιμή για τα ελαστικά του
εξοπλισμού.
Εάν πρέπει να ανυψώσετε το αυτοκίνητο ανατρέξτε στην παράγραφο ''Ανύψωση του αυτοκινήτου'' στο κεφάλαιο ''Σε
κατάσταση ανάγκης''.
ΕλαστικάΆδειο και μεσαίο φορτίο Με πλήρες φορτίο
Ρεζέρβα τροχού
Μπροστά Πίσω Μπροστά Πίσω
215 / 60 R16 95H 2,4 2,4 2,6 2,6
4,2 215 / 55 R17 94V 2,4 2,4 2,6 2,6
225 / 45 R18 91V 2,4 2,4 2,6 2,6
225 / 45 R18 91Y 2,4 2,4 2,6 2,6
ΠΡΟΣΟΧΗ
187)Στην περίπτωση που χρησιμοποιούνται χειμερινά ελαστικά με δείκτη ταχύτητας μικρότερο από αυτόν που αναγράφεται στην άδεια
κυκλοφορίας, μην ξεπερνάτε τη μέγιστη ταχύτητα που αντιστοιχεί στον δείκτη ταχύτητας που χρησιμοποιείται.
188)Στην περίπτωση που χρησιμοποιούνται τάσια τροχών στερεωμένα (με ελατήριο) στη σιδερένια ζάντα και ελαστικά που δεν ανήκουν
στον αρχικό εξοπλισμό αλλά έχουν τοποθετηθεί σε after sale και είναι εξοπλισμένα με “Rim Protector” (προστατευτικό ζάντας), ΜΗΝ
μοντάρετε τα τάσια. Όταν χρησιμοποιούνται ελαστικά και τάσια τα οποία δεν είναι κατάλληλα μπορεί να προκαλέσουν την ξαφνική απώλεια
πίεσης του ελαστικού.
227

ΔΙΑΣΤΑΣΕΙΣ
Οι διαστάσεις εκφράζονται σε χιλιοστά (mm) και αναφέρονται σε αυτοκίνητο που είναι εξοπλισμένο με τα στάνταρτ ελαστικά.
Το ύψος υπολογίζεται με το αυτοκίνητο ξεφόρτωτο. Ανάλογα με τις διαστάσεις των ζαντών υπάρχει πιθανότητα μικρών
αποκλίσεων σε σχέση με τις αναφερόμενες τιμές.
AB C D E FGH I
877 2570 801 4248
1600 / 1608(*)1545 1545 2025 1796
(*) Με μπάρες οροφής
Χωρητικότητα χώρο αποσκευών: 350 λίτρα. Με τα πίσω καθίσματα κατεβασμένα: 1000 λίτρα.
163F1B0169C
228
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
