FIAT 500X 2017 Betriebsanleitung (in German)

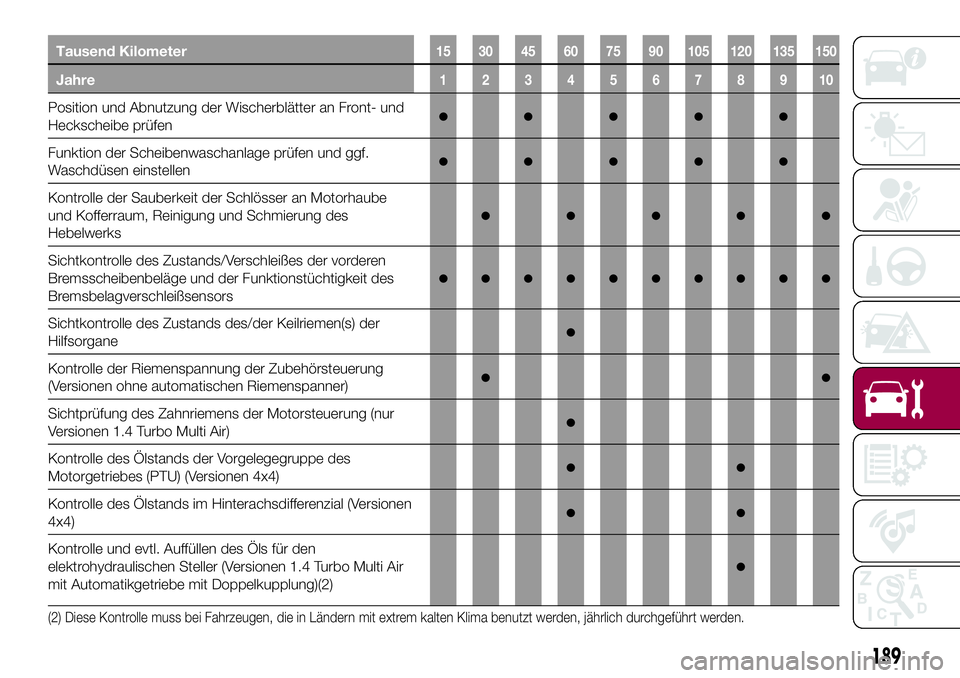

Tausend Kilometer15 30 45 60 75 90 105 120 135 150
Jahre12345678910
Position und Abnutzung der Wischerblätter an Front- und
Heckscheibe prüfen●●●●●
Funktion der Scheibenwaschanlage prüfen und ggf.
Waschdüsen einstellen●●●●●
Kontrolle der Sauberkeit der Schlösser an Motorhaube
und Kofferraum, Reinigung und Schmierung des
Hebelwerks
●●●●●
Sichtkontrolle des Zustands/Verschleißes der vorderen
Bremsscheibenbeläge und der Funktionstüchtigkeit des
Bremsbelagverschleißsensors
●●●●●●●●●●
Sichtkontrolle des Zustands des/der Keilriemen(s) der
Hilfsorgane●
Kontrolle der Riemenspannung der Zubehörsteuerung
(Versionen ohne automatischen Riemenspanner)●●
Sichtprüfung des Zahnriemens der Motorsteuerung (nur
Versionen 1.4 Turbo Multi Air)●
Kontrolle des Ölstands der Vorgelegegruppe des
Motorgetriebes (PTU) (Versionen 4x4)●●
Kontrolle des Ölstands im Hinterachsdifferenzial (Versionen
4x4)●●
Kontrolle und evtl. Auffüllen des Öls für den
elektrohydraulischen Steller (Versionen 1.4 Turbo Multi Air
mit Automatikgetriebe mit Doppelkupplung)(2)
●
(2) Diese Kontrolle muss bei Fahrzeugen, die in Ländern mit extrem kalten Klima benutzt werden, jährlich durchgeführt werden.
189

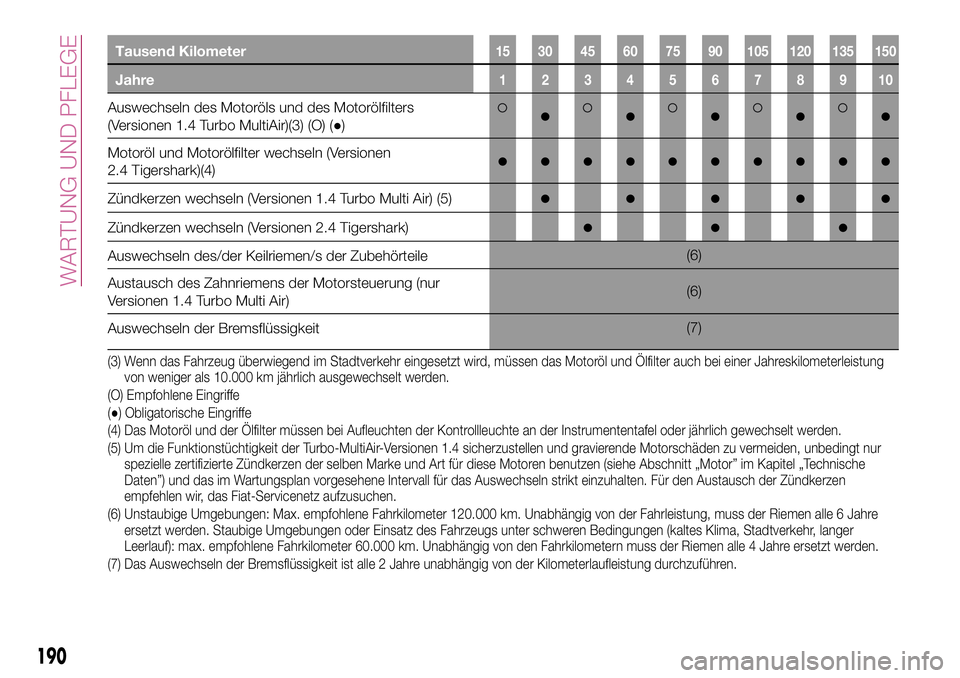

Tausend Kilometer15 30 45 60 75 90 105 120 135 150
Jahre12345678910
Auswechseln des Motoröls und des Motorölfilters
(Versionen 1.4 Turbo MultiAir)(3) (O) (●)●●●●●
Motoröl und Motorölfilter wechseln (Versionen
2.4 Tigershark)(4)●●●●●●●●●●
Zündkerzen wechseln (Versionen 1.4 Turbo Multi Air) (5)●●●●●
Zündkerzen wechseln (Versionen 2.4 Tigershark)●●●
Auswechseln des/der Keilriemen/s der Zubehörteile(6)
Austausch des Zahnriemens der Motorsteuerung (nur
Versionen 1.4 Turbo Multi Air)(6)
Auswechseln der Bremsflüssigkeit(7)
(3) Wenn das Fahrzeug überwiegend im Stadtverkehr eingesetzt wird, müssen das Motoröl und Ölfilter auch bei einer Jahreskilometerleistung
von weniger als 10.000 km jährlich ausgewechselt werden.
(O) Empfohlene Eingriffe
(●) Obligatorische Eingriffe
(4) Das Motoröl und der Ölfilter müssen bei Aufleuchten der Kontrollleuchte an der Instrumententafel oder jährlich gewechselt werden.
(5) Um die Funktionstüchtigkeit der Turbo-MultiAir-Versionen 1.4 sicherzustellen und gravierende Motorschäden zu vermeiden, unbedingt nur
spezielle zertifizierte Zündkerzen der selben Marke und Art für diese Motoren benutzen (siehe Abschnitt „Motor” im Kapitel „Technische
Daten”) und das im Wartungsplan vorgesehene Intervall für das Auswechseln strikt einzuhalten. Für den Austausch der Zündkerzen
empfehlen wir, das Fiat-Servicenetz aufzusuchen.
(6) Unstaubige Umgebungen: Max. empfohlene Fahrkilometer 120.000 km. Unabhängig von der Fahrleistung, muss der Riemen alle 6 Jahre
ersetzt werden. Staubige Umgebungen oder Einsatz des Fahrzeugs unter schweren Bedingungen (kaltes Klima, Stadtverkehr, langer
Leerlauf): max. empfohlene Fahrkilometer 60.000 km. Unabhängig von den Fahrkilometern muss der Riemen alle 4 Jahre ersetzt werden.
(7) Das Auswechseln der Bremsflüssigkeit ist alle 2 Jahre unabhängig von der Kilometerlaufleistung durchzuführen.
190
WARTUNG UND PFLEGE

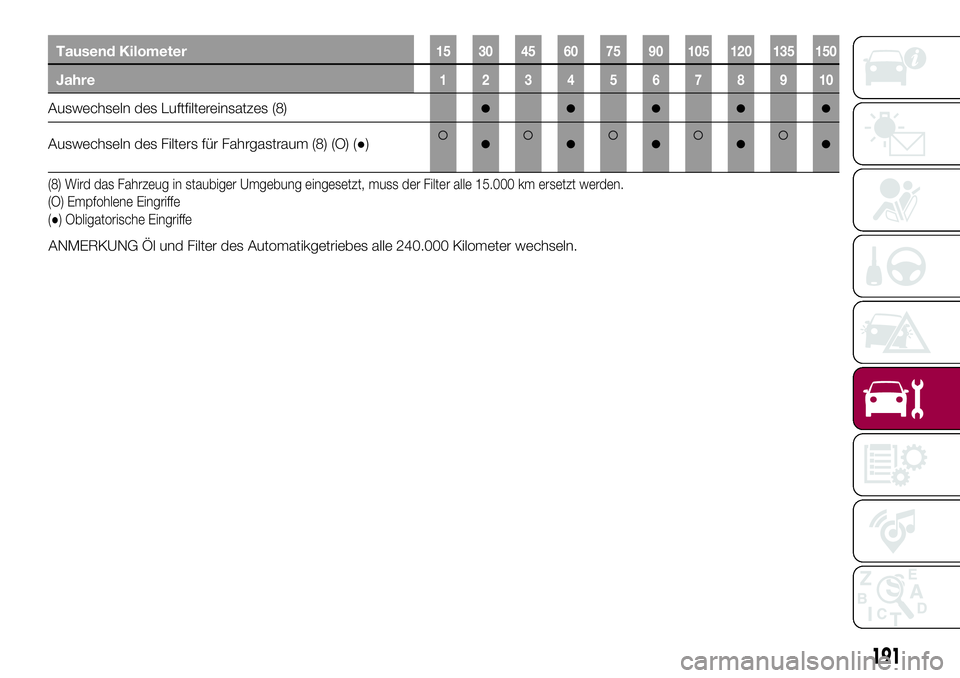

Tausend Kilometer15 30 45 60 75 90 105 120 135 150
Jahre12345678910
Auswechseln des Luftfiltereinsatzes (8)●●●●●
Auswechseln des Filters für Fahrgastraum (8) (O) (●)●●●●●
(8) Wird das Fahrzeug in staubiger Umgebung eingesetzt, muss der Filter alle 15.000 km ersetzt werden.
(O) Empfohlene Eingriffe
(●) Obligatorische Eingriffe
ANMERKUNG Öl und Filter des Automatikgetriebes alle 240.000 Kilometer wechseln.
191

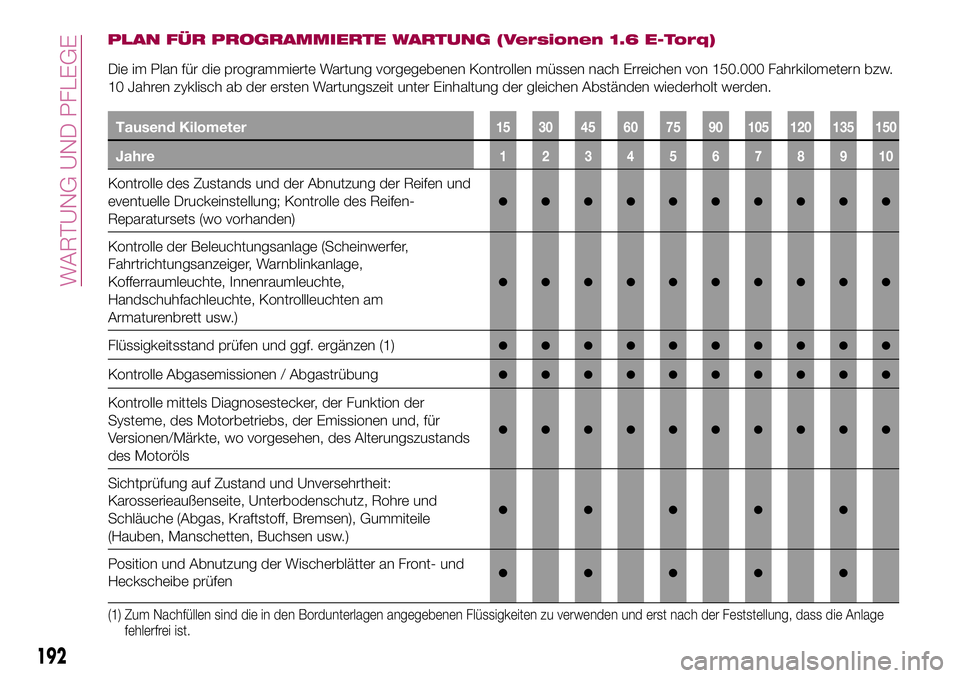

PLAN FÜR PROGRAMMIERTE WARTUNG (Versionen 1.6 E-Torq)
192
WARTUNG UND PFLEGE
Die im Plan für die programmierte Wartung vorgegebenen Kontrollen müssen nach Erreichen von 150.000 Fahrkilometern bzw.
10 Jahren zyklisch ab der ersten Wartungszeit unter Einhaltung der gleichen Abständen wiederholt werden.
Tausend Kilometer15 30 45 60 75 90 105 120 135 150
Jahre12345678910
Kontrolle des Zustands und der Abnutzung der Reifen und
eventuelle Druckeinstellung; Kontrolle des Reifen-
Reparatursets (wo vorhanden)
●●●●●●●●●●
Kontrolle der Beleuchtungsanlage (Scheinwerfer,
Fahrtrichtungsanzeiger, Warnblinkanlage,
Kofferraumleuchte, Innenraumleuchte,
Handschuhfachleuchte, Kontrollleuchten am
Armaturenbrett usw.)
●●●●●●●●●●
Flüssigkeitsstand prüfen und ggf. ergänzen (1)●●●●●●●●●●
Kontrolle Abgasemissionen / Abgastrübung●●●●●●●●●●
Kontrolle mittels Diagnosestecker, der Funktion der
Systeme, des Motorbetriebs, der Emissionen und, für
Versionen/Märkte, wo vorgesehen, des Alterungszustands
des Motoröls
●●●●●●●●●●
Sichtprüfung auf Zustand und Unversehrtheit:
Karosserieaußenseite, Unterbodenschutz, Rohre und
Schläuche (Abgas, Kraftstoff, Bremsen), Gummiteile
(Hauben, Manschetten, Buchsen usw.)
●●●●●
Position und Abnutzung der Wischerblätter an Front- und
Heckscheibe prüfen●●●●●
(1) Zum Nachfüllen sind die in den Bordunterlagen angegebenen Flüssigkeiten zu verwenden und erst nach der Feststellung, dass die Anlage
fehlerfrei ist.

193

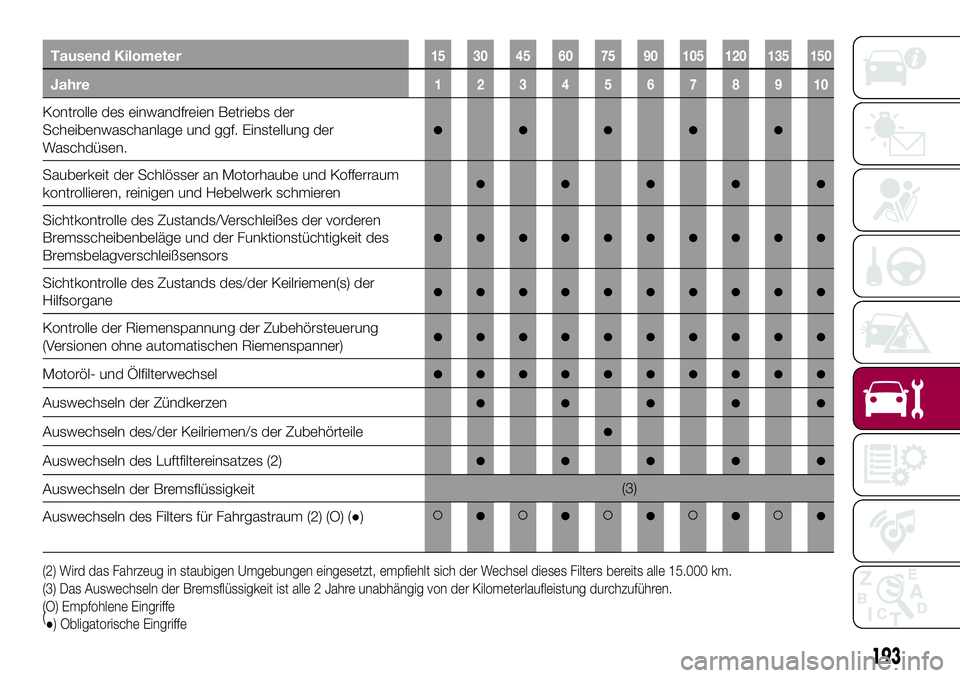

Tausend Kilometer15 30 45 60 75 90 105 120 135 150
Jahre12345678910
Kontrolle des einwandfreien Betriebs der
Scheibenwaschanlage und ggf. Einstellung der
Waschdüsen.
●●●●●
Sauberkeit der Schlösser an Motorhaube und Kofferraum
kontrollieren, reinigen und Hebelwerk schmieren●●●●●
Sichtkontrolle des Zustands/Verschleißes der vorderen
Bremsscheibenbeläge und der Funktionstüchtigkeit des
Bremsbelagverschleißsensors
●●●●●●●●●●
Sichtkontrolle des Zustands des/der Keilriemen(s) der
Hilfsorgane●●●●●●●●●●
Kontrolle der Riemenspannung der Zubehörsteuerung
(Versionen ohne automatischen Riemenspanner)●●●●●●●●●●
Motoröl- und Ölfilterwechsel●●●●●●●●●●
Auswechseln der Zündkerzen●●●●●
Auswechseln des/der Keilriemen/s der Zubehörteile●
Auswechseln des Luftfiltereinsatzes (2)●●●●●
Auswechseln der Bremsflüssigkeit(3)
Auswechseln des Filters für Fahrgastraum (2) (O) (●)
●●●●●
(2) Wird das Fahrzeug in staubigen Umgebungen eingesetzt, empfiehlt sich der Wechsel dieses Filters bereits alle 15.000 km.
(3) Das Auswechseln der Bremsflüssigkeit ist alle 2 Jahre unabhängig von der Kilometerlaufleistung durchzuführen.
(O) Empfohlene Eingriffe
(
●) Obligatorische Eingriffe

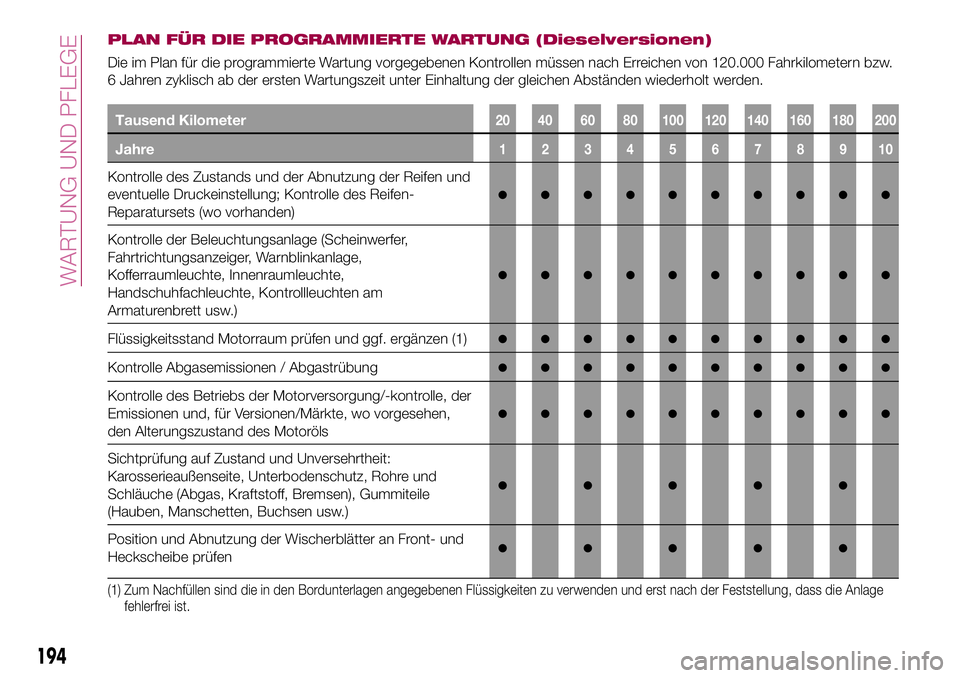

PLAN FÜR DIE PROGRAMMIERTE WARTUNG (Dieselversionen)
Die im Plan für die programmierte Wartung vorgegebenen Kontrollen müssen nach Erreichen von 120.000 Fahrkilometern bzw.
6 Jahren zyklisch ab der ersten Wartungszeit unter Einhaltung der gleichen Abständen wiederholt werden.
Tausend Kilometer20 40 60 80 100 120 140 160 180 200
Jahre12345678910
Kontrolle des Zustands und der Abnutzung der Reifen und
eventuelle Druckeinstellung; Kontrolle des Reifen-
Reparatursets (wo vorhanden)
●●●●●●●●●●
Kontrolle der Beleuchtungsanlage (Scheinwerfer,
Fahrtrichtungsanzeiger, Warnblinkanlage,
Kofferraumleuchte, Innenraumleuchte,
Handschuhfachleuchte, Kontrollleuchten am
Armaturenbrett usw.)
●●●●●●●●●●
Flüssigkeitsstand Motorraum prüfen und ggf. ergänzen (1)●●●●●●●●●●
Kontrolle Abgasemissionen / Abgastrübung●●●●●●●●●●
Kontrolle des Betriebs der Motorversorgung/-kontrolle, der
Emissionen und, für Versionen/Märkte, wo vorgesehen,
den Alterungszustand des Motoröls
●●●●●●●●●●
Sichtprüfung auf Zustand und Unversehrtheit:
Karosserieaußenseite, Unterbodenschutz, Rohre und
Schläuche (Abgas, Kraftstoff, Bremsen), Gummiteile
(Hauben, Manschetten, Buchsen usw.)
●●●●●
Position und Abnutzung der Wischerblätter an Front- und
Heckscheibe prüfen●●●●●
(1) Zum Nachfüllen sind die in den Bordunterlagen angegebenen Flüssigkeiten zu verwenden und erst nach der Feststellung, dass die Anlage
fehlerfrei ist.
194
WARTUNG UND PFLEGE

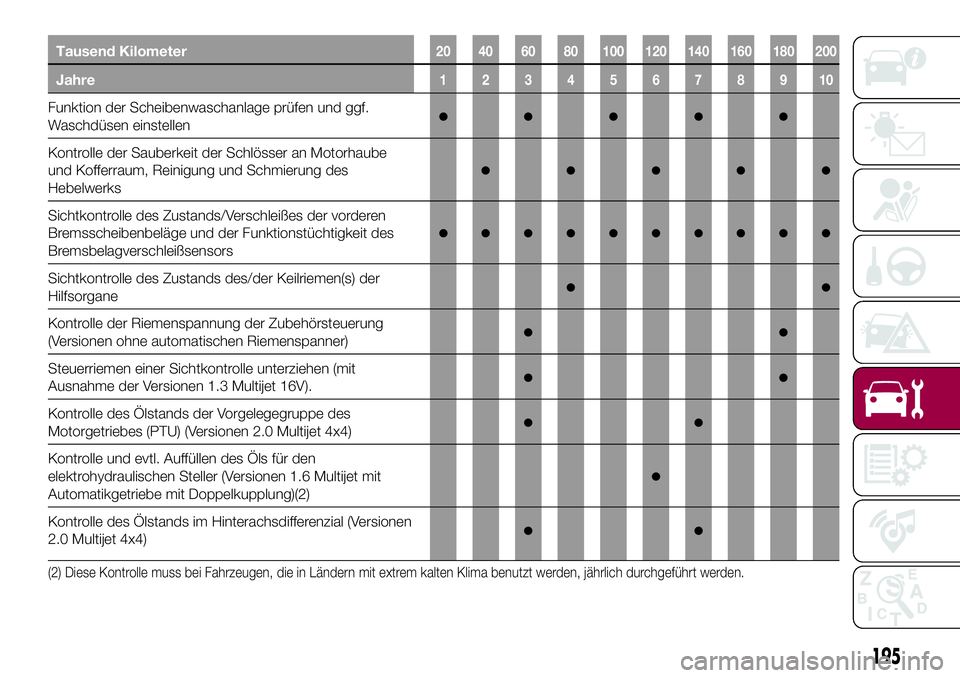

Tausend Kilometer20 40 60 80 100 120 140 160 180 200
Jahre12345678910
Funktion der Scheibenwaschanlage prüfen und ggf.
Waschdüsen einstellen●●●●●
Kontrolle der Sauberkeit der Schlösser an Motorhaube
und Kofferraum, Reinigung und Schmierung des
Hebelwerks
●●●●●
Sichtkontrolle des Zustands/Verschleißes der vorderen
Bremsscheibenbeläge und der Funktionstüchtigkeit des
Bremsbelagverschleißsensors
●●●●●●●●●●
Sichtkontrolle des Zustands des/der Keilriemen(s) der
Hilfsorgane●●
Kontrolle der Riemenspannung der Zubehörsteuerung
(Versionen ohne automatischen Riemenspanner)●●
Steuerriemen einer Sichtkontrolle unterziehen (mit
Ausnahme der Versionen 1.3 Multijet 16V).●●
Kontrolle des Ölstands der Vorgelegegruppe des
Motorgetriebes (PTU) (Versionen 2.0 Multijet 4x4)●●
Kontrolle und evtl. Auffüllen des Öls für den
elektrohydraulischen Steller (Versionen 1.6 Multijet mit
Automatikgetriebe mit Doppelkupplung)(2)
●
Kontrolle des Ölstands im Hinterachsdifferenzial (Versionen
2.0 Multijet 4x4)●●
(2) Diese Kontrolle muss bei Fahrzeugen, die in Ländern mit extrem kalten Klima benutzt werden, jährlich durchgeführt werden.
195

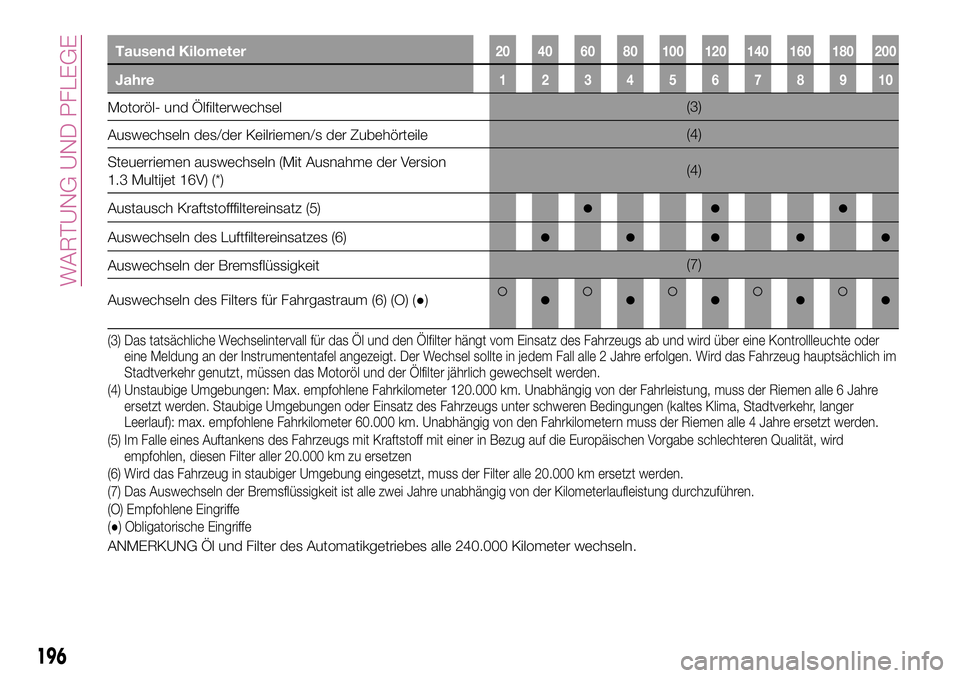

Tausend Kilometer20 40 60 80 100 120 140 160 180 200
Jahre12345678910
Motoröl- und Ölfilterwechsel(3)
Auswechseln des/der Keilriemen/s der Zubehörteile(4)
Steuerriemen auswechseln (Mit Ausnahme der Version
1.3 Multijet 16V) (*)(4)
Austausch Kraftstofffiltereinsatz (5)
●●●
Auswechseln des Luftfiltereinsatzes (6)●●●●●
Auswechseln der Bremsflüssigkeit(7)
Auswechseln des Filters für Fahrgastraum (6) (O) (●)
●●●●●
(3) Das tatsächliche Wechselintervall für das Öl und den Ölfilter hängt vom Einsatz des Fahrzeugs ab und wird über eine Kontrollleuchte oder
eine Meldung an der Instrumententafel angezeigt. Der Wechsel sollte in jedem Fall alle 2 Jahre erfolgen. Wird das Fahrzeug hauptsächlich im
Stadtverkehr genutzt, müssen das Motoröl und der Ölfilter jährlich gewechselt werden.
(4) Unstaubige Umgebungen: Max. empfohlene Fahrkilometer 120.000 km. Unabhängig von der Fahrleistung, muss der Riemen alle 6 Jahre
ersetzt werden. Staubige Umgebungen oder Einsatz des Fahrzeugs unter schweren Bedingungen (kaltes Klima, Stadtverkehr, langer
Leerlauf): max. empfohlene Fahrkilometer 60.000 km. Unabhängig von den Fahrkilometern muss der Riemen alle 4 Jahre ersetzt werden.
(5) Im Falle eines Auftankens des Fahrzeugs mit Kraftstoff mit einer in Bezug auf die Europäischen Vorgabe schlechteren Qualität, wird
empfohlen, diesen Filter aller 20.000 km zu ersetzen
(6) Wird das Fahrzeug in staubiger Umgebung eingesetzt, muss der Filter alle 20.000 km ersetzt werden.
(7) Das Auswechseln der Bremsflüssigkeit ist alle zwei Jahre unabhängig von der Kilometerlaufleistung durchzuführen.
(O) Empfohlene Eingriffe
(●) Obligatorische Eingriffe
ANMERKUNG Öl und Filter des Automatikgetriebes alle 240.000 Kilometer wechseln.
196
WARTUNG UND PFLEGE

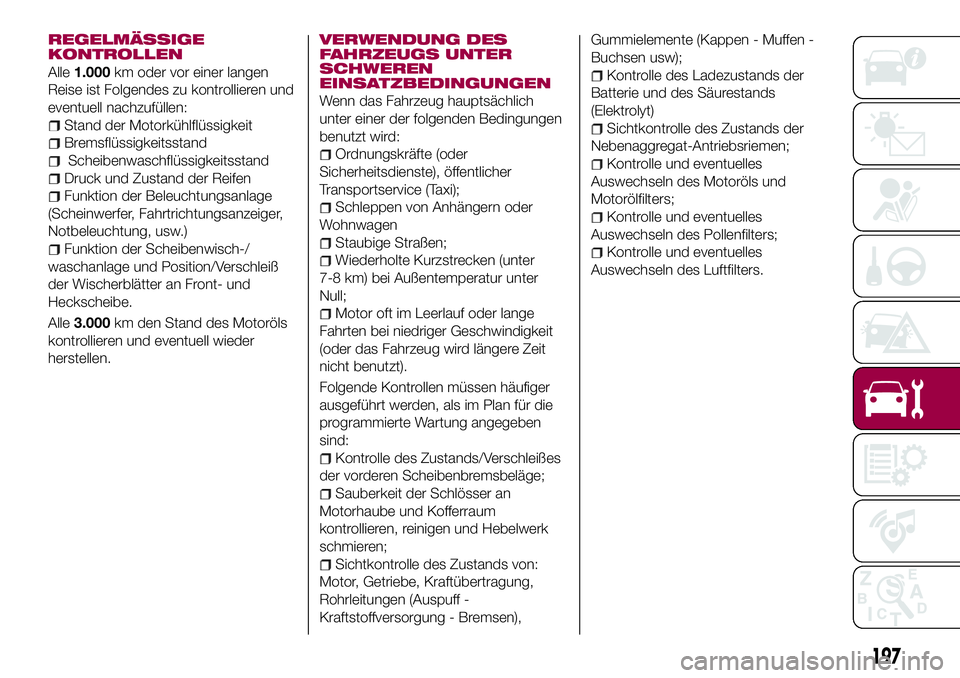

REGELMÄSSIGE
KONTROLLEN
Alle1.000km oder vor einer langen
Reise ist Folgendes zu kontrollieren und
eventuell nachzufüllen:
Stand der Motorkühlflüssigkeit
Bremsflüssigkeitsstand
Scheibenwaschflüssigkeitsstand
Druck und Zustand der Reifen
Funktion der Beleuchtungsanlage
(Scheinwerfer, Fahrtrichtungsanzeiger,
Notbeleuchtung, usw.)
Funktion der Scheibenwisch-/
waschanlage und Position/Verschleiß
der Wischerblätter an Front- und
Heckscheibe.
Alle3.000km den Stand des Motoröls
kontrollieren und eventuell wieder
herstellen.
VERWENDUNG DES
FAHRZEUGS UNTER
SCHWEREN
EINSATZBEDINGUNGEN
Wenn das Fahrzeug hauptsächlich
unter einer der folgenden Bedingungen
benutzt wird:
Ordnungskräfte (oder
Sicherheitsdienste), öffentlicher
Transportservice (Taxi);
Schleppen von Anhängern oder
Wohnwagen
Staubige Straßen;
Wiederholte Kurzstrecken (unter
7-8 km) bei Außentemperatur unter
Null;
Motor oft im Leerlauf oder lange
Fahrten bei niedriger Geschwindigkeit
(oder das Fahrzeug wird längere Zeit
nicht benutzt).
Folgende Kontrollen müssen häufiger
ausgeführt werden, als im Plan für die
programmierte Wartung angegeben
sind:
Kontrolle des Zustands/Verschleißes
der vorderen Scheibenbremsbeläge;
Sauberkeit der Schlösser an
Motorhaube und Kofferraum
kontrollieren, reinigen und Hebelwerk
schmieren;
Sichtkontrolle des Zustands von:
Motor, Getriebe, Kraftübertragung,
Rohrleitungen (Auspuff -
Kraftstoffversorgung - Bremsen),Gummielemente (Kappen - Muffen -
Buchsen usw);
Kontrolle des Ladezustands der
Batterie und des Säurestands
(Elektrolyt)
Sichtkontrolle des Zustands der
Nebenaggregat-Antriebsriemen;
Kontrolle und eventuelles
Auswechseln des Motoröls und
Motorölfilters;
Kontrolle und eventuelles
Auswechseln des Pollenfilters;
Kontrolle und eventuelles
Auswechseln des Luftfilters.
197

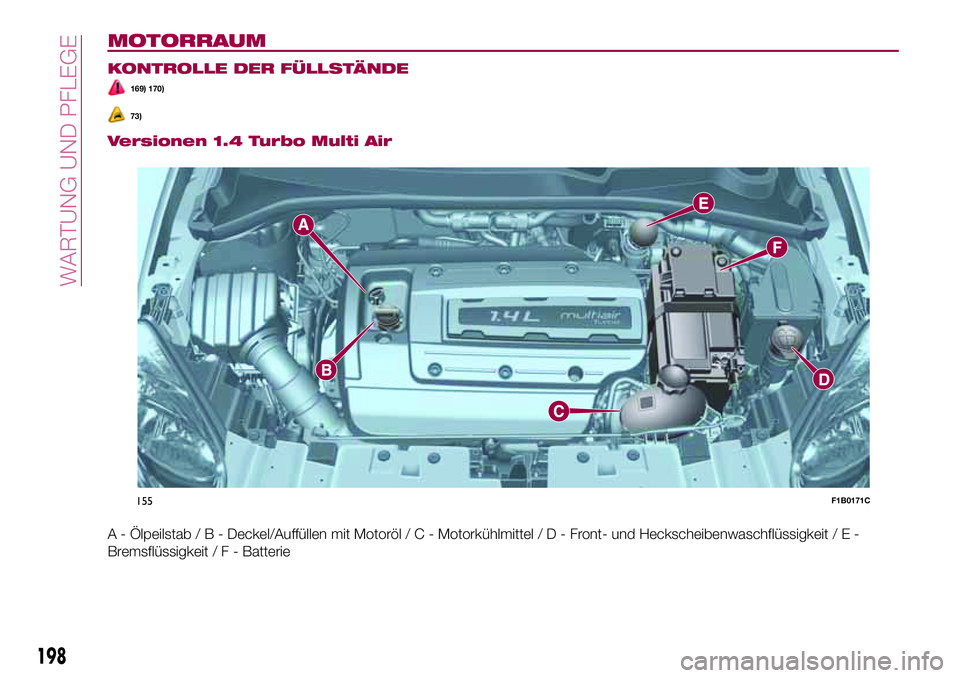

MOTORRAUM
KONTROLLE DER FÜLLSTÄNDE
169) 170)
73)
Versionen 1.4 Turbo Multi Air
A - Ölpeilstab/B-Deckel/Auffüllen mit Motoröl/C-Motorkühlmittel/D-Front- und Heckscheibenwaschflüssigkeit/E-
Bremsflüssigkeit/F-Batterie
155F1B0171C
