FIAT 500X 2017 Betriebsanleitung (in German)

ZUR BEACHTUNG
69)Vermeiden Sie ein schnelles Aufladen
der Batterie für den Notstart: elektronische
Systeme und die Steuerungen der
Zündung und der Motorversorgung
könnten dabei beschädigt werden.
70)Das Kabel nicht an den Minuspol (-) der
entladenen Batterie anschließen. Hierdurch
könnten Funken entstehen, die eine
Explosion der Batterie zur Folge haben und
schwere Verletzungen verursachen
könnten. Nur einen spezifischen
Massepunkt benutzen. Keine anderen
bloßgelegten Metallteile benutzten.

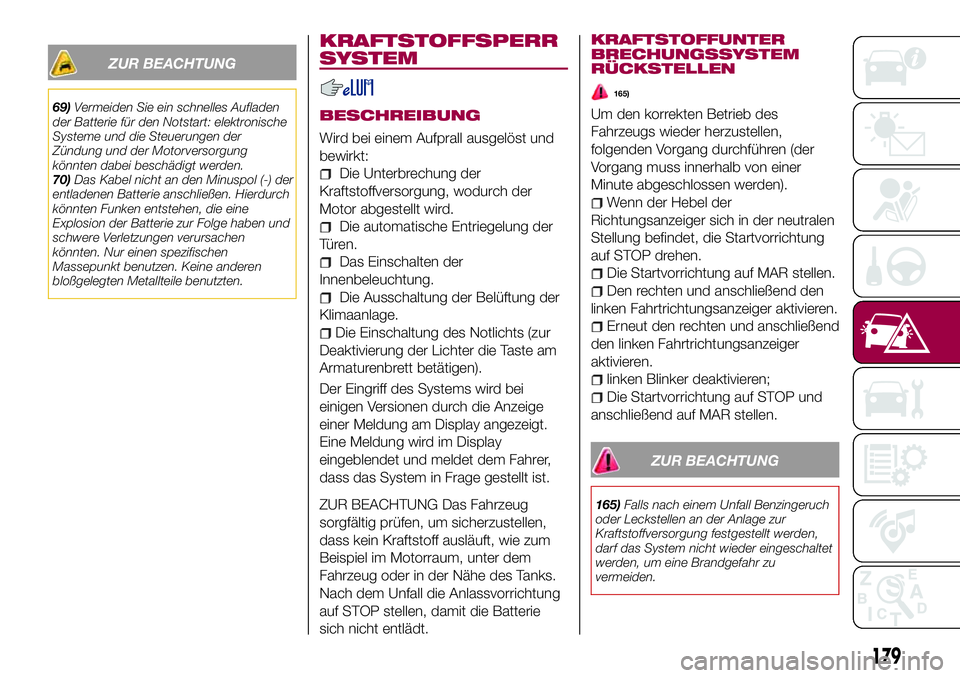

KRAFTSTOFFSPERR
SYSTEM
BESCHREIBUNG
Wird bei einem Aufprall ausgelöst und
bewirkt:
Die Unterbrechung der
Kraftstoffversorgung, wodurch der
Motor abgestellt wird.
Die automatische Entriegelung der
Türen.
Das Einschalten der
Innenbeleuchtung.
Die Ausschaltung der Belüftung der
Klimaanlage.
Die Einschaltung des Notlichts (zur
Deaktivierung der Lichter die Taste am
Armaturenbrett betätigen).
Der Eingriff des Systems wird bei
einigen Versionen durch die Anzeige
einer Meldung am Display angezeigt.
Eine Meldung wird im Display
eingeblendet und meldet dem Fahrer,
dass das System in Frage gestellt ist.
ZUR BEACHTUNG Das Fahrzeug
sorgfältig prüfen, um sicherzustellen,
dass kein Kraftstoff ausläuft, wie zum
Beispiel im Motorraum, unter dem
Fahrzeug oder in der Nähe des Tanks.
Nach dem Unfall die Anlassvorrichtung
auf STOP stellen, damit die Batterie
sich nicht entlädt.KRAFTSTOFFUNTER
BRECHUNGSSYSTEM
RÜCKSTELLEN
165)
Um den korrekten Betrieb des
Fahrzeugs wieder herzustellen,
folgenden Vorgang durchführen (der
Vorgang muss innerhalb von einer
Minute abgeschlossen werden).
Wenn der Hebel der
Richtungsanzeiger sich in der neutralen
Stellung befindet, die Startvorrichtung
auf STOP drehen.
Die Startvorrichtung auf MAR stellen.
Den rechten und anschließend den
linken Fahrtrichtungsanzeiger aktivieren.
Erneut den rechten und anschließend
den linken Fahrtrichtungsanzeiger
aktivieren.
linken Blinker deaktivieren;
Die Startvorrichtung auf STOP und
anschließend auf MAR stellen.
ZUR BEACHTUNG
165)Falls nach einem Unfall Benzingeruch
oder Leckstellen an der Anlage zur
Kraftstoffversorgung festgestellt werden,
darf das System nicht wieder eingeschaltet
werden, um eine Brandgefahr zu
vermeiden.
179

AUTOMATIK
GETRIEBE -
HEBELENT
SPERRUNG
Im Falle eines Fehlbetriebs muss der
Getriebehebel aus der Position P
(Parking) geschoben werden.
Folgendermaßen vorgehen:
Den Motor abstellen.
Die elektrische Feststellbremse
betätigen.
Die Blende A Abb. 141 (mit
Manschette) vorsichtig in Pfeilrichtung
entfernen. Hierzu muss sie nach oben
gezogen werden (siehe Abb. 142 ).Das Bremspedal drücken und
gedrückt halten.
Den im Lieferumfang enthaltenen
Schraubenzieher senkrecht in die
Bohrung B Abb. 143 stecken und den
Hebel betätigen.
Den Schalthebel auf die Position N
stellen (Leerlauf).
Die Blende und die Manschette des
Getriebeschalthebels korrekt einbauen.
Motor anlassen.
141F1B0028C
142F1B0055C
143F1B0056C
180
IM NOTFALL

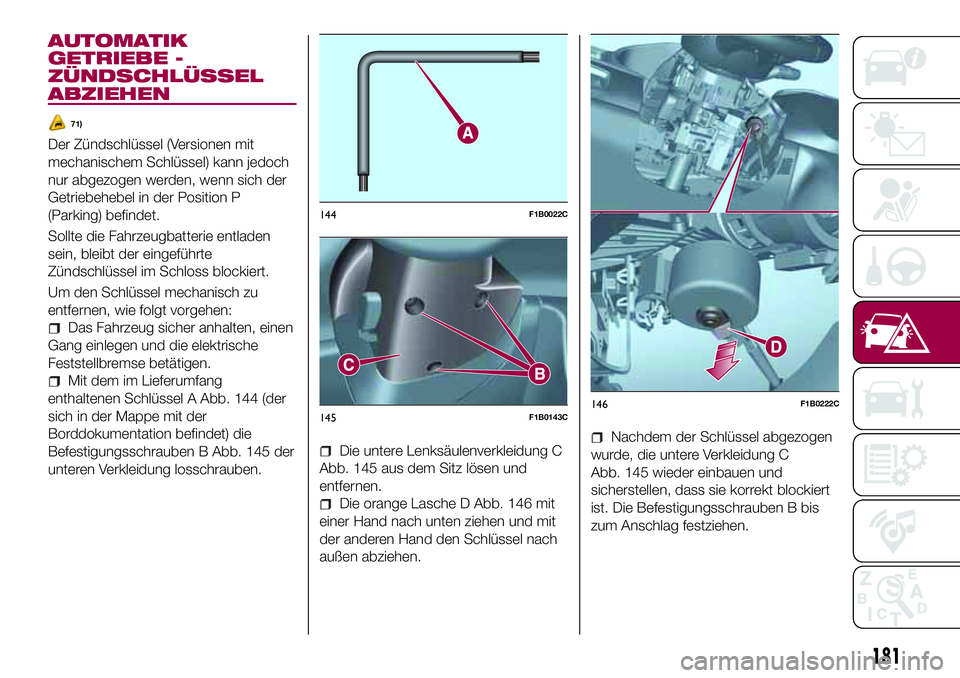

AUTOMATIK
GETRIEBE -
ZÜNDSCHLÜSSEL
ABZIEHEN
71)
Der Zündschlüssel (Versionen mit
mechanischem Schlüssel) kann jedoch
nur abgezogen werden, wenn sich der
Getriebehebel in der Position P
(Parking) befindet.
Sollte die Fahrzeugbatterie entladen
sein, bleibt der eingeführte
Zündschlüssel im Schloss blockiert.
Um den Schlüssel mechanisch zu
entfernen, wie folgt vorgehen:
Das Fahrzeug sicher anhalten, einen
Gang einlegen und die elektrische
Feststellbremse betätigen.
Mit dem im Lieferumfang
enthaltenen Schlüssel A Abb. 144 (der
sich in der Mappe mit der
Borddokumentation befindet) die
Befestigungsschrauben B Abb. 145 der
unteren Verkleidung losschrauben.
Die untere Lenksäulenverkleidung C
Abb. 145 aus dem Sitz lösen und
entfernen.
Die orange Lasche D Abb. 146 mit
einer Hand nach unten ziehen und mit
der anderen Hand den Schlüssel nach
außen abziehen.
Nachdem der Schlüssel abgezogen
wurde, die untere Verkleidung C
Abb. 145 wieder einbauen und
sicherstellen, dass sie korrekt blockiert
ist. Die Befestigungsschrauben B bis
zum Anschlag festziehen.
144F1B0022C
145F1B0143C146F1B0222C
181

ZUR BEACHTUNG
71)Es ist empfehlenswert, diese
Montagearbeiten durch das
Fiat-Kundendienstnetz durchführen zu
lassen. Sollte man die Einbauarbeiten
trotzdem selbst vornehmen wollen, muss
besonders auf die korrekte Kopplung der
Befestigungsklammern geachtet werden.
Bei einer falschen Kopplung könnte es zu
Geräuschbildung aufgrund einer nicht
korrekten Befestigung der unteren mit der
oberen Verkleidung kommen.

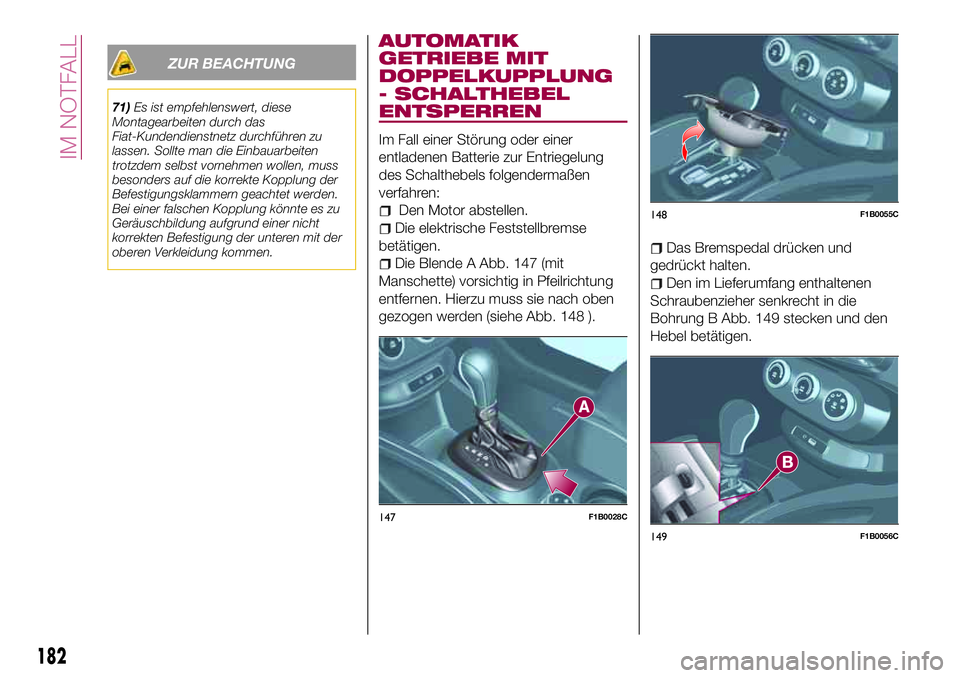

AUTOMATIK
GETRIEBE MIT
DOPPELKUPPLUNG
- SCHALTHEBEL
ENTSPERREN
Im Fall einer Störung oder einer
entladenen Batterie zur Entriegelung
des Schalthebels folgendermaßen
verfahren:
Den Motor abstellen.
Die elektrische Feststellbremse
betätigen.
Die Blende A Abb. 147 (mit
Manschette) vorsichtig in Pfeilrichtung
entfernen. Hierzu muss sie nach oben
gezogen werden (siehe Abb. 148 ).Das Bremspedal drücken und
gedrückt halten.
Den im Lieferumfang enthaltenen
Schraubenzieher senkrecht in die
Bohrung B Abb. 149 stecken und den
Hebel betätigen.
147F1B0028C
148F1B0055C
149F1B0056C
182
IM NOTFALL

Den Schalthebel auf die Position N
stellen (Leerlauf).
Die Blende und die Manschette des
Getriebeschalthebels korrekt einbauen.
Motor anlassen.

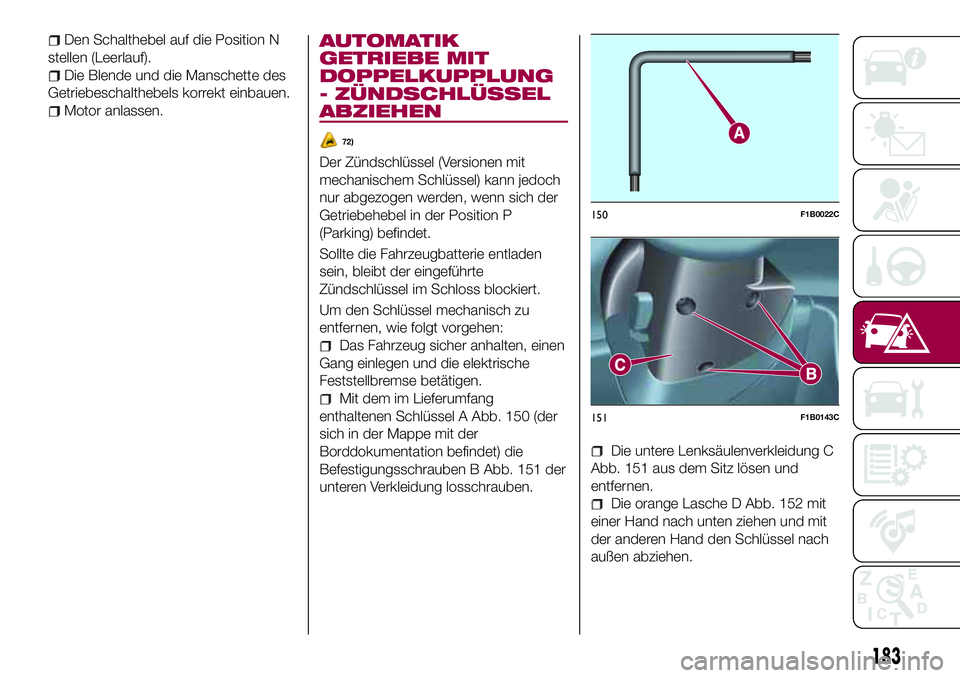

AUTOMATIK
GETRIEBE MIT
DOPPELKUPPLUNG
- ZÜNDSCHLÜSSEL
ABZIEHEN
72)
Der Zündschlüssel (Versionen mit
mechanischem Schlüssel) kann jedoch
nur abgezogen werden, wenn sich der
Getriebehebel in der Position P
(Parking) befindet.
Sollte die Fahrzeugbatterie entladen
sein, bleibt der eingeführte
Zündschlüssel im Schloss blockiert.
Um den Schlüssel mechanisch zu
entfernen, wie folgt vorgehen:
Das Fahrzeug sicher anhalten, einen
Gang einlegen und die elektrische
Feststellbremse betätigen.
Mit dem im Lieferumfang
enthaltenen Schlüssel A Abb. 150 (der
sich in der Mappe mit der
Borddokumentation befindet) die
Befestigungsschrauben B Abb. 151 der
unteren Verkleidung losschrauben.
Die untere Lenksäulenverkleidung C
Abb. 151 aus dem Sitz lösen und
entfernen.
Die orange Lasche D Abb. 152 mit
einer Hand nach unten ziehen und mit
der anderen Hand den Schlüssel nach
außen abziehen.
150F1B0022C
151F1B0143C
183

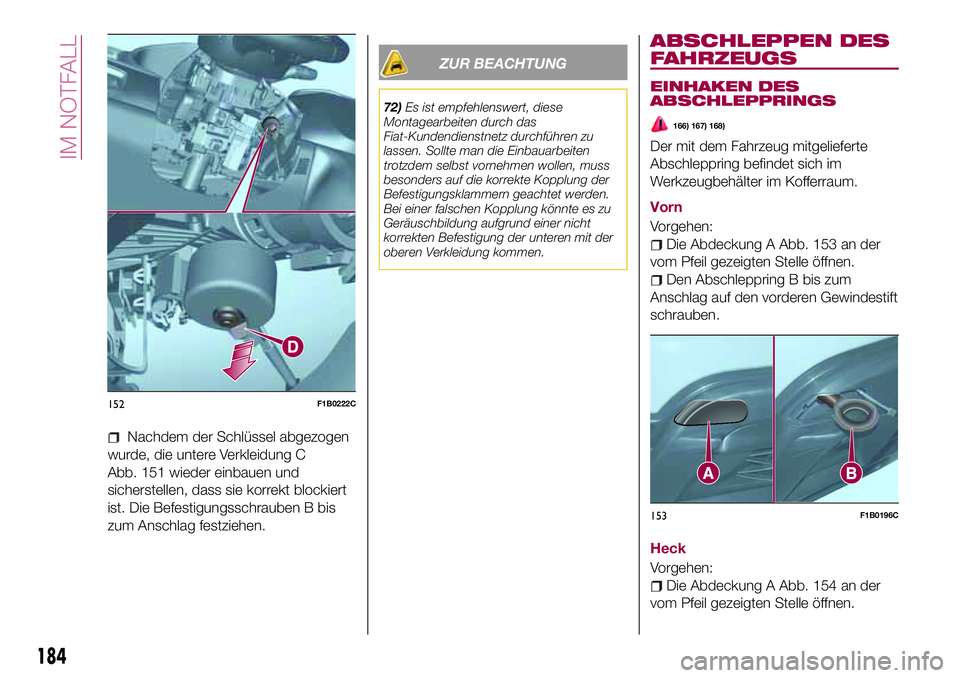

Nachdem der Schlüssel abgezogen
wurde, die untere Verkleidung C
Abb. 151 wieder einbauen und
sicherstellen, dass sie korrekt blockiert
ist. Die Befestigungsschrauben B bis
zum Anschlag festziehen.
ZUR BEACHTUNG
72)Es ist empfehlenswert, diese
Montagearbeiten durch das
Fiat-Kundendienstnetz durchführen zu
lassen. Sollte man die Einbauarbeiten
trotzdem selbst vornehmen wollen, muss
besonders auf die korrekte Kopplung der
Befestigungsklammern geachtet werden.
Bei einer falschen Kopplung könnte es zu
Geräuschbildung aufgrund einer nicht
korrekten Befestigung der unteren mit der
oberen Verkleidung kommen.
ABSCHLEPPEN DES
FAHRZEUGS
EINHAKEN DES
ABSCHLEPPRINGS
166) 167) 168)
Der mit dem Fahrzeug mitgelieferte
Abschleppring befindet sich im
Werkzeugbehälter im Kofferraum.
Vorn
Vorgehen:
Die Abdeckung A Abb. 153 an der
vom Pfeil gezeigten Stelle öffnen.
Den Abschleppring B bis zum
Anschlag auf den vorderen Gewindestift
schrauben.
Heck
Vorgehen:
Die Abdeckung A Abb. 154 an der
vom Pfeil gezeigten Stelle öffnen.
152F1B0222C
153F1B0196C
184
IM NOTFALL

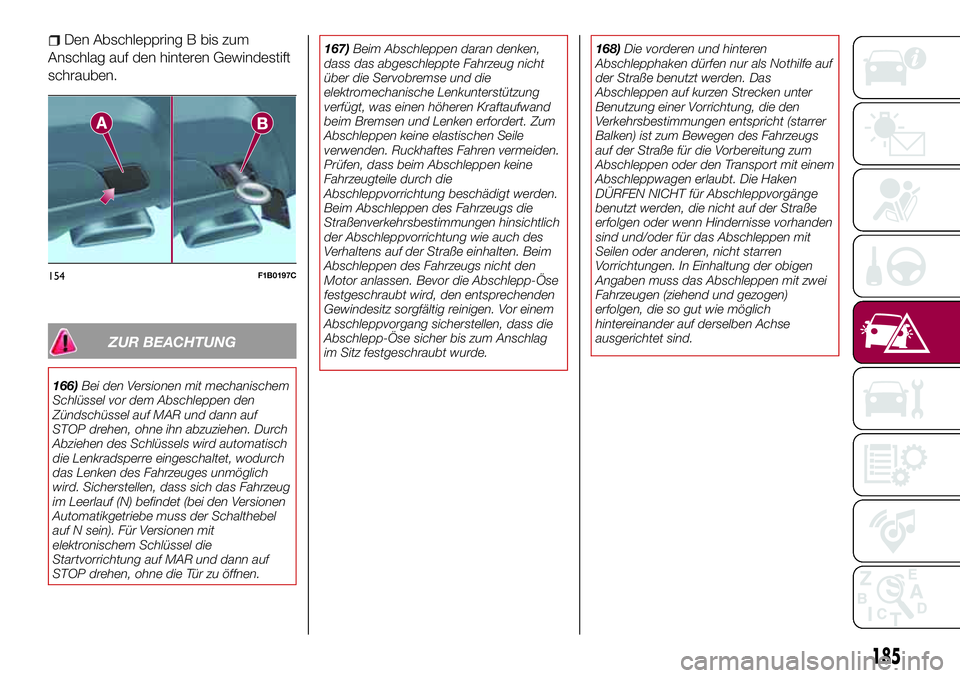

Den Abschleppring B bis zum
Anschlag auf den hinteren Gewindestift
schrauben.
ZUR BEACHTUNG
166)Bei den Versionen mit mechanischem
Schlüssel vor dem Abschleppen den
Zündschüssel auf MAR und dann auf
STOP drehen, ohne ihn abzuziehen. Durch
Abziehen des Schlüssels wird automatisch
die Lenkradsperre eingeschaltet, wodurch
das Lenken des Fahrzeuges unmöglich
wird. Sicherstellen, dass sich das Fahrzeug
im Leerlauf (N) befindet (bei den Versionen
Automatikgetriebe muss der Schalthebel
auf N sein). Für Versionen mit
elektronischem Schlüssel die
Startvorrichtung auf MAR und dann auf
STOP drehen, ohne die Tür zu öffnen.167)Beim Abschleppen daran denken,
dass das abgeschleppte Fahrzeug nicht
über die Servobremse und die
elektromechanische Lenkunterstützung
verfügt, was einen höheren Kraftaufwand
beim Bremsen und Lenken erfordert. Zum
Abschleppen keine elastischen Seile
verwenden. Ruckhaftes Fahren vermeiden.
Prüfen, dass beim Abschleppen keine
Fahrzeugteile durch die
Abschleppvorrichtung beschädigt werden.
Beim Abschleppen des Fahrzeugs die
Straßenverkehrsbestimmungen hinsichtlich
der Abschleppvorrichtung wie auch des
Verhaltens auf der Straße einhalten. Beim
Abschleppen des Fahrzeugs nicht den
Motor anlassen. Bevor die Abschlepp-Öse
festgeschraubt wird, den entsprechenden
Gewindesitz sorgfältig reinigen. Vor einem
Abschleppvorgang sicherstellen, dass die
Abschlepp-Öse sicher bis zum Anschlag
im Sitz festgeschraubt wurde.168)Die vorderen und hinteren
Abschlepphaken dürfen nur als Nothilfe auf
der Straße benutzt werden. Das
Abschleppen auf kurzen Strecken unter
Benutzung einer Vorrichtung, die den
Verkehrsbestimmungen entspricht (starrer
Balken) ist zum Bewegen des Fahrzeugs
auf der Straße für die Vorbereitung zum
Abschleppen oder den Transport mit einem
Abschleppwagen erlaubt. Die Haken
DÜRFEN NICHT für Abschleppvorgänge
benutzt werden, die nicht auf der Straße
erfolgen oder wenn Hindernisse vorhanden
sind und/oder für das Abschleppen mit
Seilen oder anderen, nicht starren
Vorrichtungen. In Einhaltung der obigen
Angaben muss das Abschleppen mit zwei
Fahrzeugen (ziehend und gezogen)
erfolgen, die so gut wie möglich
hintereinander auf derselben Achse
ausgerichtet sind.
154F1B0197C
185

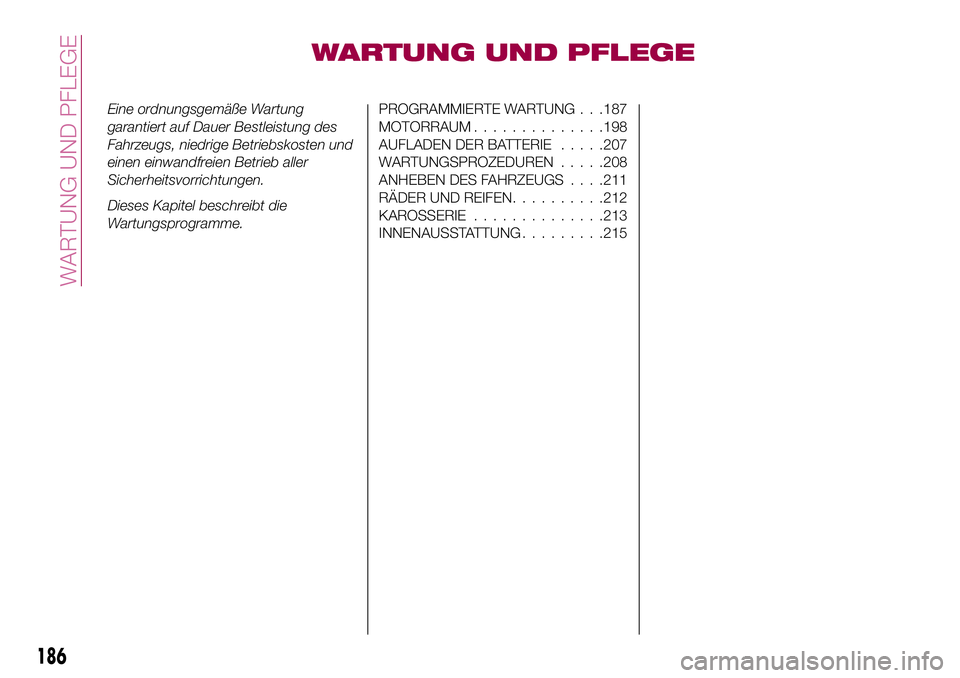

WARTUNG UND PFLEGE
Eine ordnungsgemäße Wartung
garantiert auf Dauer Bestleistung des
Fahrzeugs, niedrige Betriebskosten und
einen einwandfreien Betrieb aller
Sicherheitsvorrichtungen.
Dieses Kapitel beschreibt die
Wartungsprogramme.PROGRAMMIERTE WARTUNG . . .187
MOTORRAUM..............198
AUFLADEN DER BATTERIE.....207
WARTUNGSPROZEDUREN.....208
ANHEBEN DES FAHRZEUGS. . . .211
RÄDER UND REIFEN..........212
KAROSSERIE..............213
INNENAUSSTATTUNG.........215
186
WARTUNG UND PFLEGE

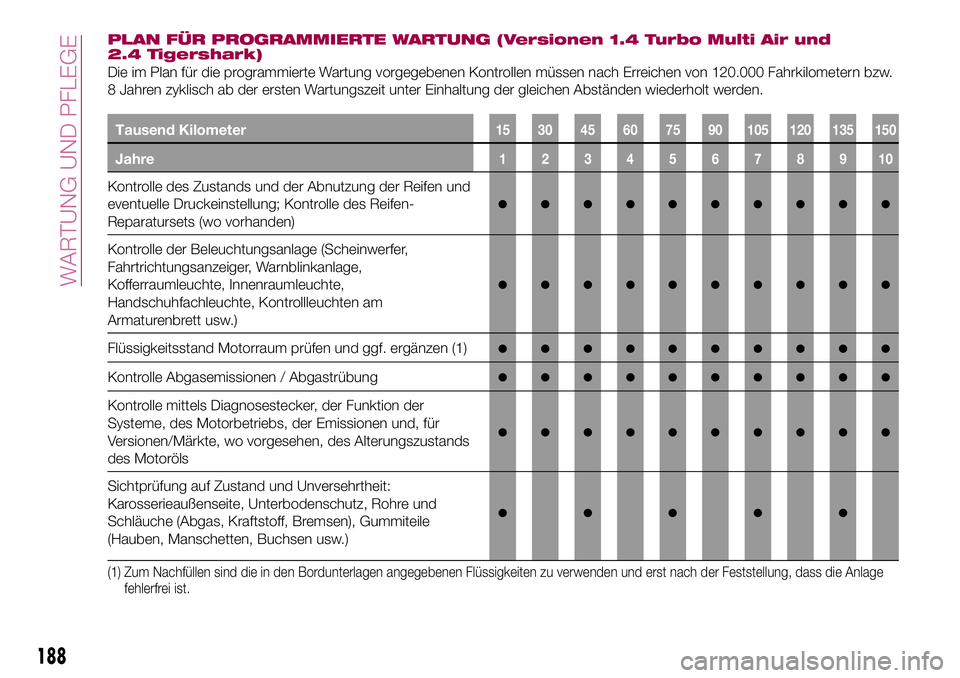

PROGRAMMIERTE
WARTUNG
Eine ordnungsgemäße Wartung ist zur
Sicherstellung einer langen
Lebensdauer des Fahrzeugs in
optimalem Zustand von entscheidender
Bedeutung.
Aus diesem Grunde hat Fiat eine Reihe
von Kontrollen und Wartungseingriffen
zu bestimmten Kilometerfälligkeiten
und, für Versionen/Märkte, wo
vorgesehen, in zeitlichen Abständen,
wie im Plan für die programmierte
Wartung beschrieben, vorgegeben.
Hiervon unabhängig ist es immer sehr
wichtig, die Angaben im Plan für die
programmierte Wartung zu beachten (z.
B. regelmäßige Kontrolle des
Flüssigkeitsstandes, des Reifendrucks,
usw.).Die programmierte Wartung wird vom
ganzen Fiat-Kundendienstnetz zu den
vorgeschriebenen Terminen mit
Fälligkeiten in Kilometern oder Meilen
angeboten. Sollten im Verlauf der
Inspektion außer der vorgesehenen
Eingriffe zusätzliche Austausch- oder
Reparaturarbeiten erforderlich werden,
können diese nur mit Ihrem
ausdrücklichen Einverständnis
ausgeführt werden. Wird das Fahrzeug
häufig zum Ziehen eines Anhängers
benutzt, ist die Zeitspanne zwischen
den Terminen der programmierten
Wartung zu verkürzen.HINWEIS
Die Inspektionen der programmierten
Wartung sind vom Hersteller
vorgeschrieben. Mangelnde Wartung
kann zum Verfall der Garantie führen.
Es empfiehlt sich, eventuelle kleine
Betriebsstörungen sofort dem
Fiat-Kundendienst zu melden, ohne bis
zur Ausführung der nächsten Inspektion
zu warten.
187

PLAN FÜR PROGRAMMIERTE WARTUNG (Versionen 1.4 Turbo Multi Air und
2.4 Tigershark)
Die im Plan für die programmierte Wartung vorgegebenen Kontrollen müssen nach Erreichen von 120.000 Fahrkilometern bzw.
8 Jahren zyklisch ab der ersten Wartungszeit unter Einhaltung der gleichen Abständen wiederholt werden.
Tausend Kilometer15 30 45 60 75 90 105 120 135 150
Jahre12345678910
Kontrolle des Zustands und der Abnutzung der Reifen und
eventuelle Druckeinstellung; Kontrolle des Reifen-
Reparatursets (wo vorhanden)
●●●●●●●●●●
Kontrolle der Beleuchtungsanlage (Scheinwerfer,
Fahrtrichtungsanzeiger, Warnblinkanlage,
Kofferraumleuchte, Innenraumleuchte,
Handschuhfachleuchte, Kontrollleuchten am
Armaturenbrett usw.)
●●●●●●●●●●
Flüssigkeitsstand Motorraum prüfen und ggf. ergänzen (1)●●●●●●●●●●
Kontrolle Abgasemissionen / Abgastrübung●●●●●●●●●●
Kontrolle mittels Diagnosestecker, der Funktion der
Systeme, des Motorbetriebs, der Emissionen und, für
Versionen/Märkte, wo vorgesehen, des Alterungszustands
des Motoröls
●●●●●●●●●●
Sichtprüfung auf Zustand und Unversehrtheit:
Karosserieaußenseite, Unterbodenschutz, Rohre und
Schläuche (Abgas, Kraftstoff, Bremsen), Gummiteile
(Hauben, Manschetten, Buchsen usw.)
●●●●●
(1) Zum Nachfüllen sind die in den Bordunterlagen angegebenen Flüssigkeiten zu verwenden und erst nach der Feststellung, dass die Anlage
fehlerfrei ist.
188
WARTUNG UND PFLEGE
