53)Tildæk ikke videokameraets
detektionsområde med klæbemærkater
eller lignende. Vær opmærksom på
genstande på bilens motorhjelm (fx snelag)
og sørg for, at de ikke interfererer med
lyset, som laseren udsender.
54)Videokameraet kan have en begrænset
eller manglende funktion, hvis vejret er
dårligt: styrtregn, hagl, tæt tåge, tung sne,
is på forruden.
55)Videokameraets funktion kan desuden
blive påvirket af støv, kondens, snavs
eller is på forruden, trafikforholdene (fx
andre biler, der ikke kører på linje med din
egen bil, biler, der kører på tværs eller i
modsat retning, skarpe sving),
vejbaneforholdene og køreforholdene (fx
off-road-kørsel). Sørg altid for, at frontruden
er ren. For at undgå at ridse frontruden
skal du anvende særlige rengøringsmidler
og rene klude. Desuden kan
videokameraets funktion begrænses eller
slet ikke fungere under visse kørselsforhold,

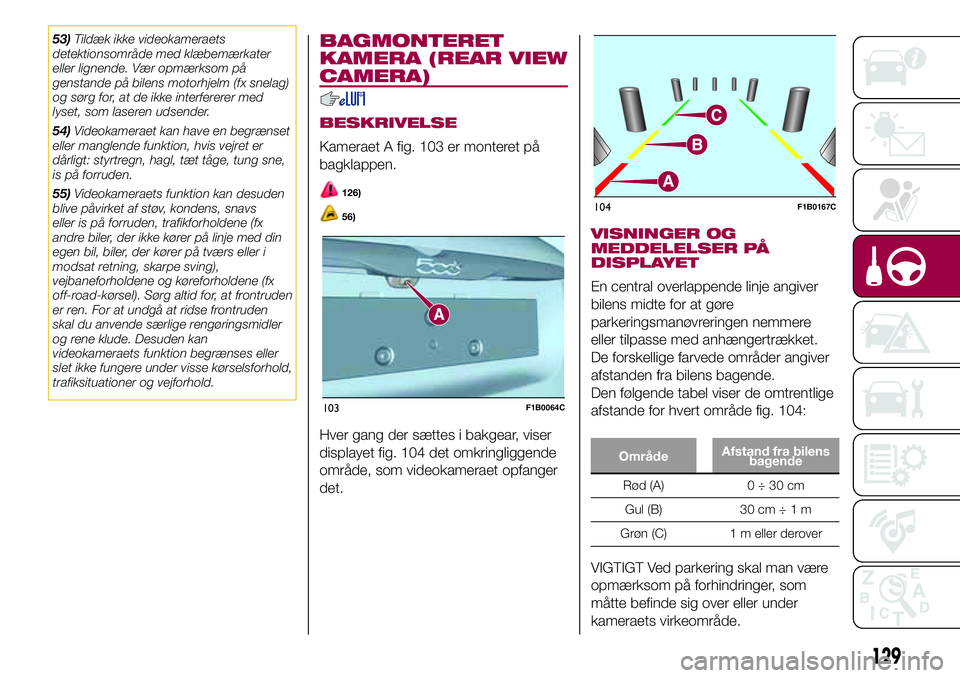

trafiksituationer og vejforhold.BAGMONTERET
KAMERA (REAR VIEW
CAMERA)
BESKRIVELSE
Kameraet A fig. 103 er monteret på
bagklappen.
126)
56)
Hver gang der sættes i bakgear, viser
displayet fig. 104 det omkringliggende
område, som videokameraet opfanger
det.
VISNINGER OG
MEDDELELSER PÅ
DISPLAYET
En central overlappende linje angiver
bilens midte for at gøre
parkeringsmanøvreringen nemmere
eller tilpasse med anhængertrækket.
De forskellige farvede områder angiver
afstanden fra bilens bagende.
Den følgende tabel viser de omtrentlige
afstande for hvert område fig. 104:
OmrådeAfstand fra bilens
bagende
Rød (A) 0 ÷ 30 cm
Gul(B) 30cm÷1m
Grøn (C) 1 m eller derover
VIGTIGT Ved parkering skal man være
opmærksom på forhindringer, som
måtte befinde sig over eller under
kameraets virkeområde.
103F1B0064C
104F1B0167C
129

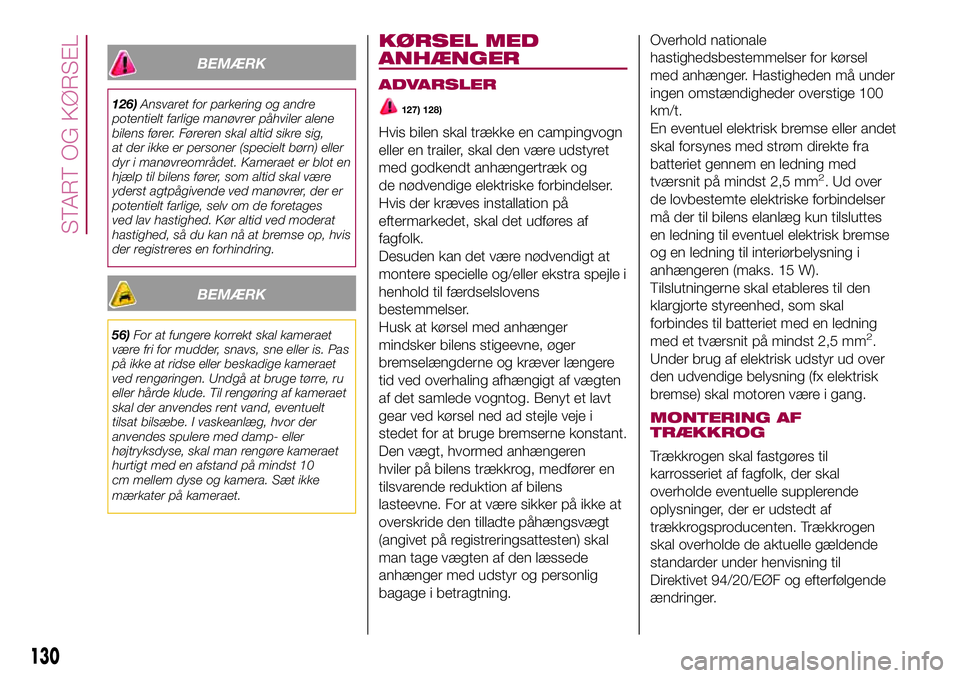

BEMÆRK
126)Ansvaret for parkering og andre
potentielt farlige manøvrer påhviler alene
bilens fører. Føreren skal altid sikre sig,
at der ikke er personer (specielt børn) eller
dyr i manøvreområdet. Kameraet er blot en
hjælp til bilens fører, som altid skal være
yderst agtpågivende ved manøvrer, der er
potentielt farlige, selv om de foretages
ved lav hastighed. Kør altid ved moderat
hastighed, så du kan nå at bremse op, hvis
der registreres en forhindring.
BEMÆRK
56)For at fungere korrekt skal kameraet
være fri for mudder, snavs, sne eller is. Pas
på ikke at ridse eller beskadige kameraet
ved rengøringen. Undgå at bruge tørre, ru
eller hårde klude. Til rengøring af kameraet
skal der anvendes rent vand, eventuelt
tilsat bilsæbe. I vaskeanlæg, hvor der
anvendes spulere med damp- eller
højtryksdyse, skal man rengøre kameraet
hurtigt med en afstand på mindst 10
cm mellem dyse og kamera. Sæt ikke
mærkater på kameraet.
KØRSEL MED
ANHÆNGER
ADVARSLER
127) 128)
Hvis bilen skal trække en campingvogn
eller en trailer, skal den være udstyret
med godkendt anhængertræk og
de nødvendige elektriske forbindelser.
Hvis der kræves installation på
eftermarkedet, skal det udføres af
fagfolk.
Desuden kan det være nødvendigt at
montere specielle og/eller ekstra spejle i
henhold til færdselslovens
bestemmelser.
Husk at kørsel med anhænger
mindsker bilens stigeevne, øger
bremselængderne og kræver længere
tid ved overhaling afhængigt af vægten
af det samlede vogntog. Benyt et lavt
gear ved kørsel ned ad stejle veje i
stedet for at bruge bremserne konstant.
Den vægt, hvormed anhængeren
hviler på bilens trækkrog, medfører en
tilsvarende reduktion af bilens
lasteevne. For at være sikker på ikke at
overskride den tilladte påhængsvægt
(angivet på registreringsattesten) skal
man tage vægten af den læssede
anhænger med udstyr og personlig
bagage i betragtning.Overhold nationale
hastighedsbestemmelser for kørsel
med anhænger. Hastigheden må under
ingen omstændigheder overstige 100
km/t.
En eventuel elektrisk bremse eller andet
skal forsynes med strøm direkte fra
batteriet gennem en ledning med
tværsnit på mindst 2,5 mm
2. Ud over
de lovbestemte elektriske forbindelser
må der til bilens elanlæg kun tilsluttes
en ledning til eventuel elektrisk bremse
og en ledning til interiørbelysning i
anhængeren (maks. 15 W).
Tilslutningerne skal etableres til den
klargjorte styreenhed, som skal
forbindes til batteriet med en ledning
med et tværsnit på mindst 2,5 mm
2.
Under brug af elektrisk udstyr ud over
den udvendige belysning (fx elektrisk
bremse) skal motoren være i gang.
MONTERING AF
TRÆKKROG
Trækkrogen skal fastgøres til
karrosseriet af fagfolk, der skal
overholde eventuelle supplerende
oplysninger, der er udstedt af
trækkrogsproducenten. Trækkrogen
skal overholde de aktuelle gældende
standarder under henvisning til
Direktivet 94/20/EØF og efterfølgende
ændringer.
130
START OG KØRSEL

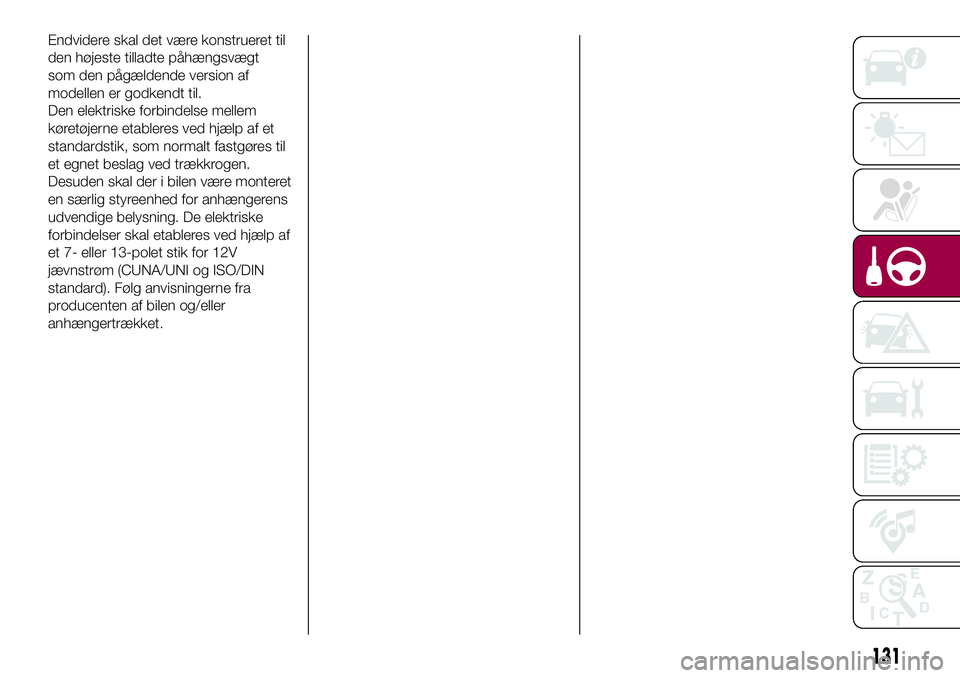

Endvidere skal det være konstrueret til
den højeste tilladte påhængsvægt
som den pågældende version af
modellen er godkendt til.
Den elektriske forbindelse mellem
køretøjerne etableres ved hjælp af et
standardstik, som normalt fastgøres til
et egnet beslag ved trækkrogen.
Desuden skal der i bilen være monteret
en særlig styreenhed for anhængerens
udvendige belysning. De elektriske
forbindelser skal etableres ved hjælp af
et 7- eller 13-polet stik for 12V
jævnstrøm (CUNA/UNI og ISO/DIN
standard). Følg anvisningerne fra
producenten af bilen og/eller
anhængertrækket.
131

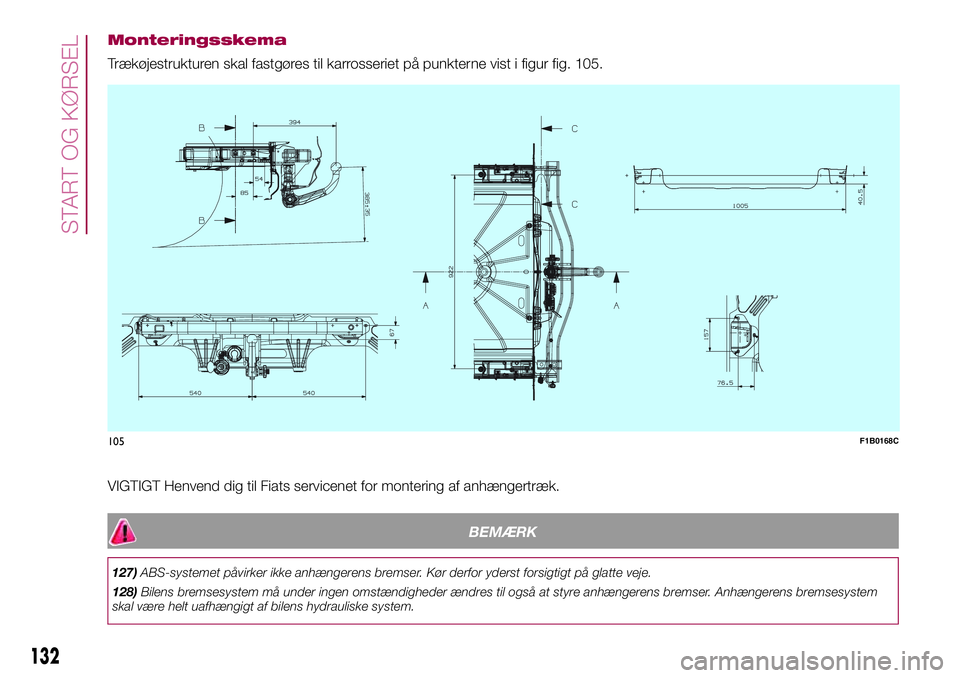

Monteringsskema
Trækøjestrukturen skal fastgøres til karrosseriet på punkterne vist i figur fig. 105.
.
VIGTIGT Henvend dig til Fiats servicenet for montering af anhængertræk.
BEMÆRK
127)ABS-systemet påvirker ikke anhængerens bremser. Kør derfor yderst forsigtigt på glatte veje.
128)Bilens bremsesystem må under ingen omstændigheder ændres til også at styre anhængerens bremser. Anhængerens bremsesystem
skal være helt uafhængigt af bilens hydrauliske system.
105F1B0168C
132
START OG KØRSEL

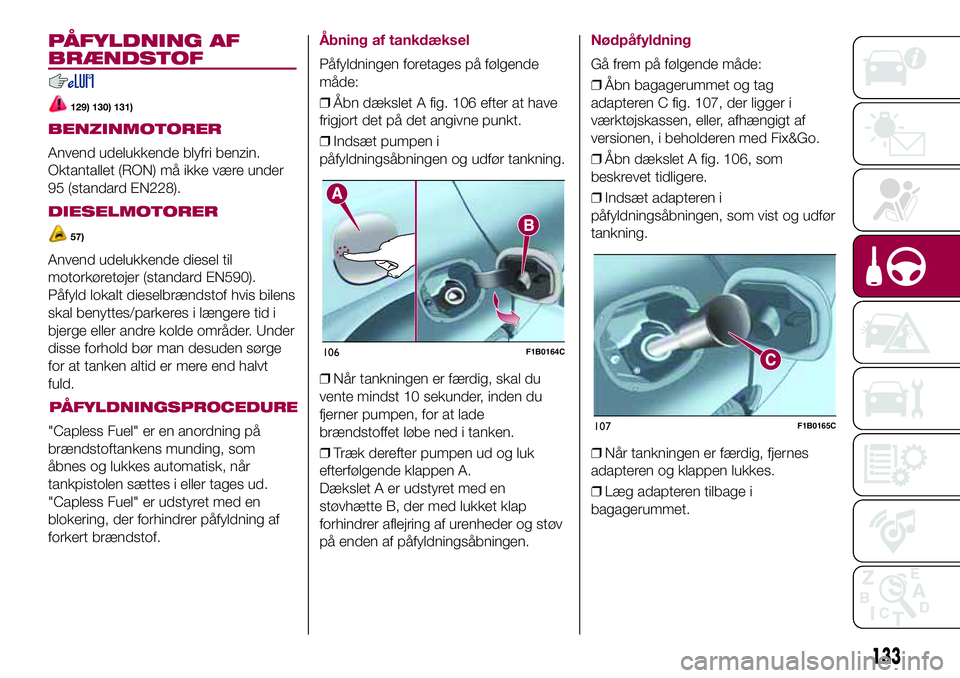

PÅFYLDNING AF
BRÆNDSTOF
129) 130) 131)
BENZINMOTORER
Anvend udelukkende blyfri benzin.
Oktantallet (RON) må ikke være under
95 (standard EN228).
DIESELMOTORER
57)
Anvend udelukkende diesel til
motorkøretøjer (standard EN590).
Påfyld lokalt dieselbrændstof hvis bilens
skal benyttes/parkeres i længere tid i
bjerge eller andre kolde områder. Under
disse forhold bør man desuden sørge
for at tanken altid er mere end halvt
fuld.
PÅFYLDNINGSPROCEDURE
"Capless Fuel" er en anordning på
brændstoftankens munding, som
åbnes og lukkes automatisk, når
tankpistolen sættes i eller tages ud.
"Capless Fuel" er udstyret med en
blokering, der forhindrer påfyldning af
forkert brændstof.
Åbning af tankdæksel
Påfyldningen foretages på følgende
måde:
❒Åbn dækslet A fig. 106 efter at have
frigjort det på det angivne punkt.
❒Indsæt pumpen i
påfyldningsåbningen og udfør tankning.
❒Når tankningen er færdig, skal du
vente mindst 10 sekunder, inden du
fjerner pumpen, for at lade
brændstoffet løbe ned i tanken.
❒Træk derefter pumpen ud og luk
efterfølgende klappen A.
Dækslet A er udstyret med en
støvhætte B, der med lukket klap
forhindrer aflejring af urenheder og støv
på enden af påfyldningsåbningen.
Nødpåfyldning
Gå frem på følgende måde:
❒Åbn bagagerummet og tag
adapteren C fig. 107, der ligger i
værktøjskassen, eller, afhængigt af
versionen, i beholderen med Fix&Go.
❒Åbn dækslet A fig. 106, som
beskrevet tidligere.
❒Indsæt adapteren i
påfyldningsåbningen, som vist og udfør
tankning.
❒Når tankningen er færdig, fjernes
adapteren og klappen lukkes.
❒Læg adapteren tilbage i
bagagerummet.
106F1B0164C
107F1B0165C
133

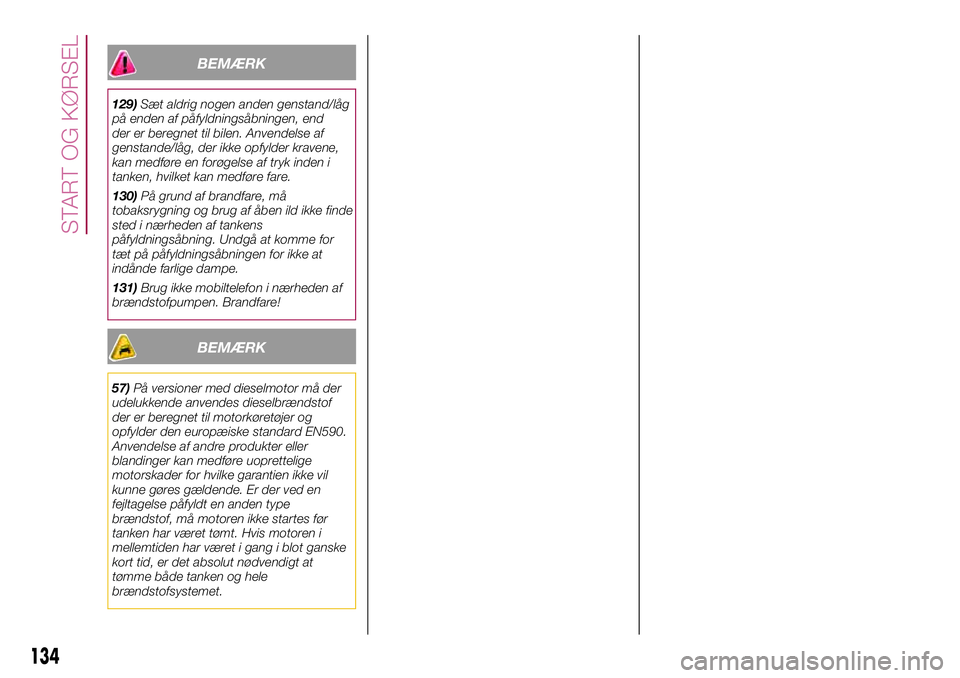

BEMÆRK
129)Sæt aldrig nogen anden genstand/låg
på enden af påfyldningsåbningen, end
der er beregnet til bilen. Anvendelse af
genstande/låg, der ikke opfylder kravene,
kan medføre en forøgelse af tryk inden i
tanken, hvilket kan medføre fare.
130)På grund af brandfare, må
tobaksrygning og brug af åben ild ikke finde
sted i nærheden af tankens
påfyldningsåbning. Undgå at komme for
tæt på påfyldningsåbningen for ikke at
indånde farlige dampe.
131)Brug ikke mobiltelefon i nærheden af
brændstofpumpen. Brandfare!
BEMÆRK
57)På versioner med dieselmotor må der
udelukkende anvendes dieselbrændstof
der er beregnet til motorkøretøjer og
opfylder den europæiske standard EN590.
Anvendelse af andre produkter eller
blandinger kan medføre uoprettelige
motorskader for hvilke garantien ikke vil
kunne gøres gældende. Er der ved en
fejltagelse påfyldt en anden type
brændstof, må motoren ikke startes før
tanken har været tømt. Hvis motoren i
mellemtiden har været i gang i blot ganske
kort tid, er det absolut nødvendigt at
tømme både tanken og hele
brændstofsystemet.
134
START OG KØRSEL

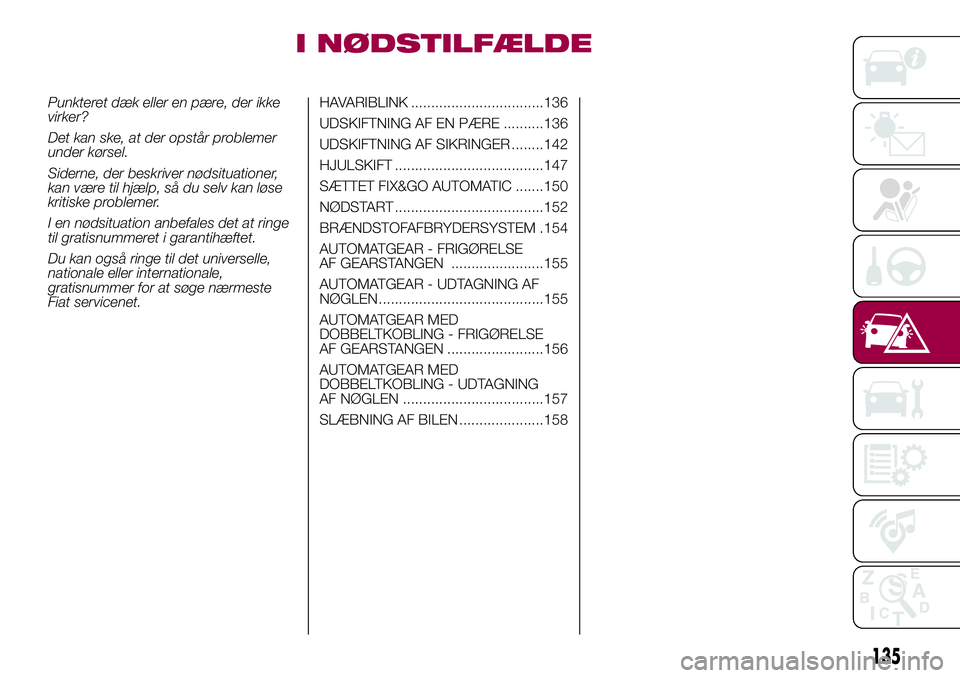

I NØDSTILFÆLDE
Punkteret dæk eller en pære, der ikke
virker?
Det kan ske, at der opstår problemer
under kørsel.
Siderne, der beskriver nødsituationer,
kan være til hjælp, så du selv kan løse
kritiske problemer.
I en nødsituation anbefales det at ringe
til gratisnummeret i garantihæftet.
Du kan også ringe til det universelle,
nationale eller internationale,
gratisnummer for at søge nærmeste
Fiat servicenet.HAVARIBLINK .................................136
UDSKIFTNING AF EN PÆRE ..........136
UDSKIFTNING AF SIKRINGER ........142
HJULSKIFT .....................................147
SÆTTET FIX&GO AUTOMATIC .......150
NØDSTART .....................................152
BRÆNDSTOFAFBRYDERSYSTEM .154
AUTOMATGEAR - FRIGØRELSE
AF GEARSTANGEN .......................155
AUTOMATGEAR - UDTAGNING AF
NØGLEN .........................................155
AUTOMATGEAR MED
DOBBELTKOBLING - FRIGØRELSE
AF GEARSTANGEN ........................156
AUTOMATGEAR MED
DOBBELTKOBLING - UDTAGNING
AF NØGLEN ...................................157
SLÆBNING AF BILEN .....................158
135

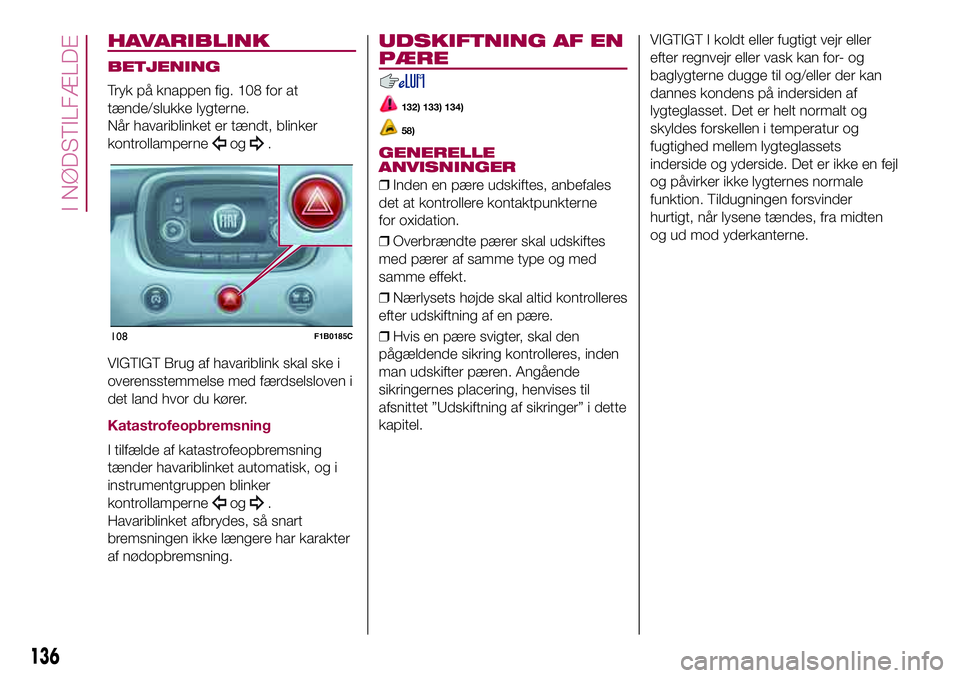

HAVARIBLINK
BETJENING
Tryk på knappen fig. 108 for at
tænde/slukke lygterne.
Når havariblinket er tændt, blinker
kontrollamperne
og.
VIGTIGT Brug af havariblink skal ske i
overensstemmelse med færdselsloven i
det land hvor du kører.
Katastrofeopbremsning
I tilfælde af katastrofeopbremsning
tænder havariblinket automatisk, og i
instrumentgruppen blinker
kontrollamperne
og.
Havariblinket afbrydes, så snart
bremsningen ikke længere har karakter
af nødopbremsning.
UDSKIFTNING AF EN
PÆRE
132) 133) 134)
58)
GENERELLE
ANVISNINGER
❒Inden en pære udskiftes, anbefales
det at kontrollere kontaktpunkterne
for oxidation.
❒Overbrændte pærer skal udskiftes
med pærer af samme type og med
samme effekt.
❒Nærlysets højde skal altid kontrolleres
efter udskiftning af en pære.
❒Hvis en pære svigter, skal den
pågældende sikring kontrolleres, inden
man udskifter pæren. Angående
sikringernes placering, henvises til
afsnittet ”Udskiftning af sikringer” i dette
kapitel.VIGTIGT I koldt eller fugtigt vejr eller
efter regnvejr eller vask kan for- og
baglygterne dugge til og/eller der kan
dannes kondens på indersiden af
lygteglasset. Det er helt normalt og
skyldes forskellen i temperatur og
fugtighed mellem lygteglassets
inderside og yderside. Det er ikke en fejl
og påvirker ikke lygternes normale
funktion. Tildugningen forsvinder
hurtigt, når lysene tændes, fra midten
og ud mod yderkanterne.
108F1B0185C
136
I NØDSTILFÆLDE

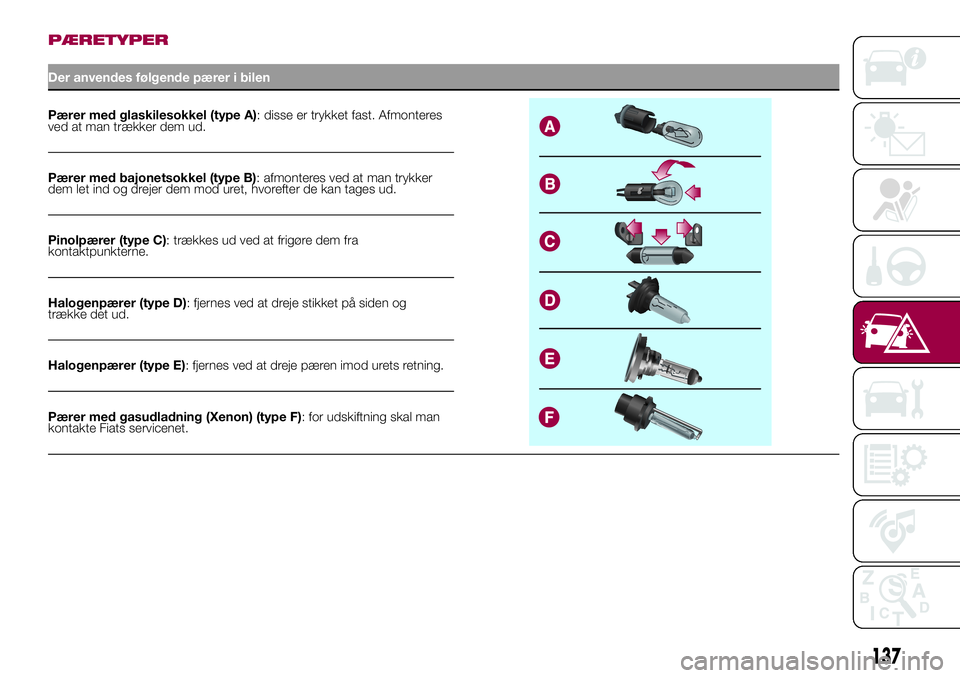

PÆRETYPER
Der anvendes følgende pærer i bilen
Pærer med glaskilesokkel (type A): disse er trykket fast. Afmonteres
ved at man trækker dem ud.
Pærer med bajonetsokkel (type B): afmonteres ved at man trykker
dem let ind og drejer dem mod uret, hvorefter de kan tages ud.
Pinolpærer (type C): trækkes ud ved at frigøre dem fra
kontaktpunkterne.
Halogenpærer (type D): fjernes ved at dreje stikket på siden og
trække det ud.
Halogenpærer (type E): fjernes ved at dreje pæren imod urets retning.
Pærer med gasudladning (Xenon) (type F): for udskiftning skal man
kontakte Fiats servicenet.
137

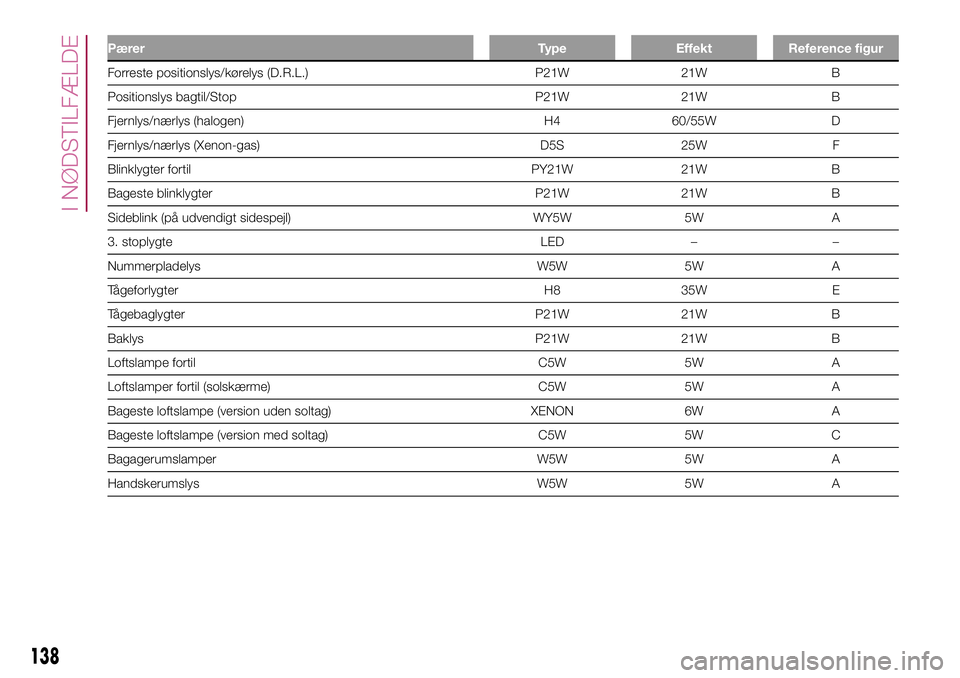

Pærer Type Effekt Reference figur
Forreste positionslys/kørelys (D.R.L.) P21W 21W B
Positionslys bagtil/Stop P21W 21W B
Fjernlys/nærlys (halogen) H4 60/55W D
Fjernlys/nærlys (Xenon-gas) D5S 25W F
Blinklygter fortil PY21W 21W B
Bageste blinklygter P21W 21W B
Sideblink (på udvendigt sidespejl) WY5W 5W A
3. stoplygte LED – –
Nummerpladelys W5W 5W A
Tågeforlygter H8 35W E
Tågebaglygter P21W 21W B
Baklys P21W 21W B
Loftslampe fortil C5W 5W A
Loftslamper fortil (solskærme) C5W 5W A
Bageste loftslampe (version uden soltag) XENON 6W A
Bageste loftslampe (version med soltag) C5W 5W C
Bagagerumslamper W5W 5W A
Handskerumslys W5W 5W A
138
I NØDSTILFÆLDE
