FIAT 500X 2017 Drift- och underhållshandbok (in Swedish)

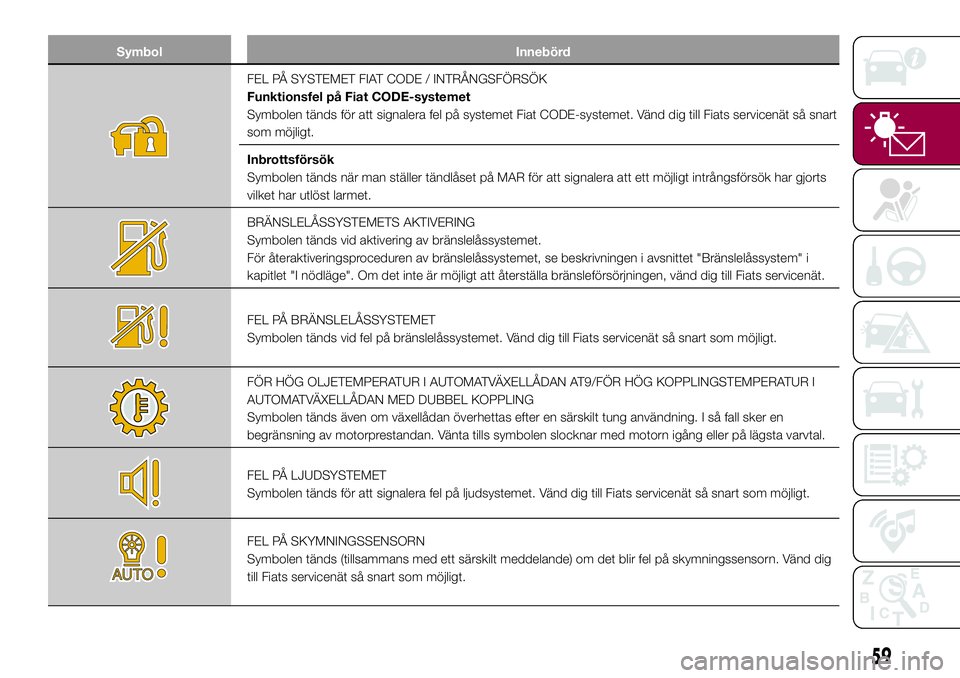

Symbol Innebörd
FEL PÅ SYSTEMET FIAT CODE / INTRÅNGSFÖRSÖK
Funktionsfel på Fiat CODE-systemet
Symbolen tänds för att signalera fel på systemet Fiat CODE-systemet. Vänd dig till Fiats servicenät så snart
som möjligt.
Inbrottsförsök
Symbolen tänds när man ställer tändlåset på MAR för att signalera att ett möjligt intrångsförsök har gjorts
vilket har utlöst larmet.
BRÄNSLELÅSSYSTEMETS AKTIVERING
Symbolen tänds vid aktivering av bränslelåssystemet.
För återaktiveringsproceduren av bränslelåssystemet, se beskrivningen i avsnittet "Bränslelåssystem" i
kapitlet "I nödläge". Om det inte är möjligt att återställa bränsleförsörjningen, vänd dig till Fiats servicenät.
FEL PÅ BRÄNSLELÅSSYSTEMET
Symbolen tänds vid fel på bränslelåssystemet. Vänd dig till Fiats servicenät så snart som möjligt.
FÖR HÖG OLJETEMPERATUR I AUTOMATVÄXELLÅDAN AT9/FÖR HÖG KOPPLINGSTEMPERATUR I
AUTOMATVÄXELLÅDAN MED DUBBEL KOPPLING
Symbolen tänds även om växellådan överhettas efter en särskilt tung användning. I så fall sker en
begränsning av motorprestandan. Vänta tills symbolen slocknar med motorn igång eller på lägsta varvtal.
FEL PÅ LJUDSYSTEMET
Symbolen tänds för att signalera fel på ljudsystemet. Vänd dig till Fiats servicenät så snart som möjligt.
FEL PÅ SKYMNINGSSENSORN
Symbolen tänds (tillsammans med ett särskilt meddelande) om det blir fel på skymningssensorn. Vänd dig
till Fiats servicenät så snart som möjligt.
59

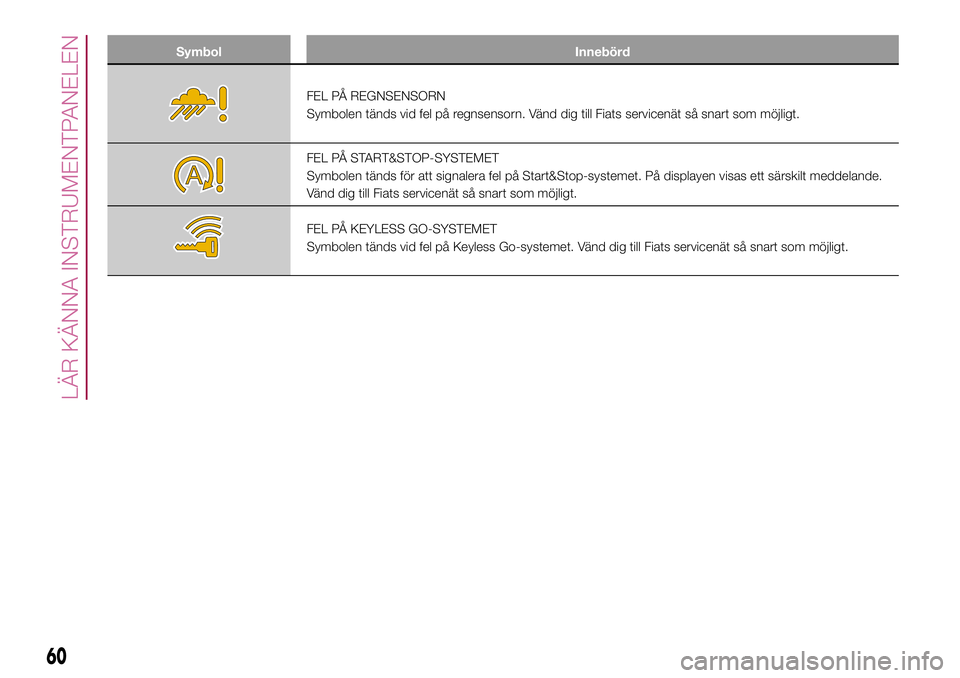

Symbol Innebörd
FEL PÅ REGNSENSORN
Symbolen tänds vid fel på regnsensorn. Vänd dig till Fiats servicenät så snart som möjligt.
FEL PÅ START&STOP-SYSTEMET
Symbolen tänds för att signalera fel på Start&Stop-systemet. På displayen visas ett särskilt meddelande.
Vänd dig till Fiats servicenät så snart som möjligt.
FEL PÅ KEYLESS GO-SYSTEMET
Symbolen tänds vid fel på Keyless Go-systemet. Vänd dig till Fiats servicenät så snart som möjligt.
60
LÄR KÄNNA INSTRUMENTPANELEN

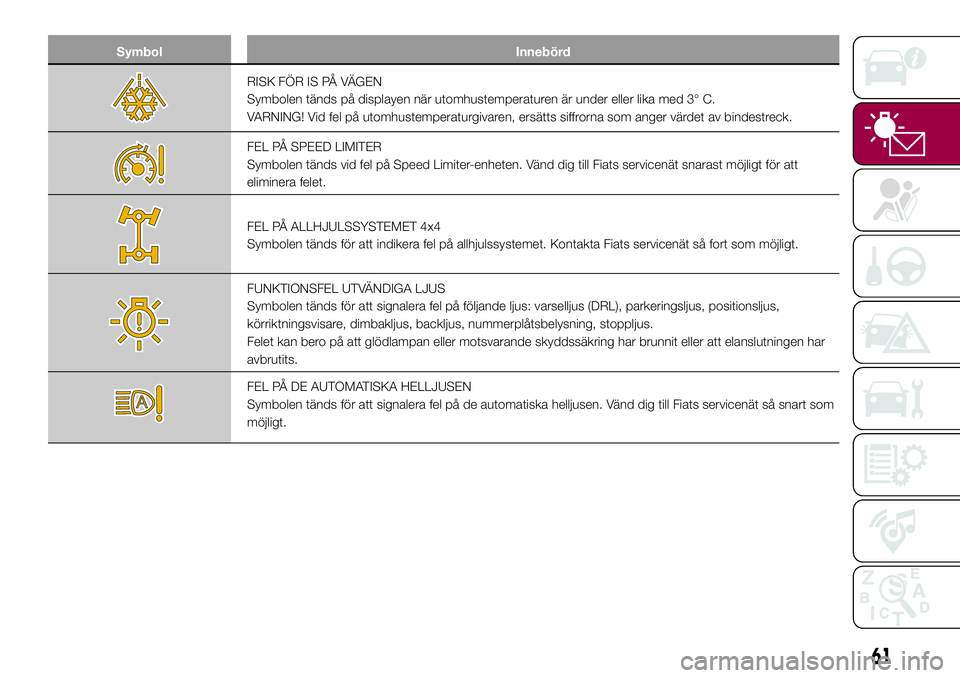

Symbol Innebörd
RISK FÖR IS PÅ VÄGEN
Symbolen tänds på displayen när utomhustemperaturen är under eller lika med 3° C.
VARNING! Vid fel på utomhustemperaturgivaren, ersätts siffrorna som anger värdet av bindestreck.
FEL PÅ SPEED LIMITER
Symbolen tänds vid fel på Speed Limiter-enheten. Vänd dig till Fiats servicenät snarast möjligt för att
eliminera felet.
FEL PÅ ALLHJULSSYSTEMET 4x4
Symbolen tänds för att indikera fel på allhjulssystemet. Kontakta Fiats servicenät så fort som möjligt.
FUNKTIONSFEL UTVÄNDIGA LJUS
Symbolen tänds för att signalera fel på följande ljus: varselljus (DRL), parkeringsljus, positionsljus,
körriktningsvisare, dimbakljus, backljus, nummerplåtsbelysning, stoppljus.
Felet kan bero på att glödlampan eller motsvarande skyddssäkring har brunnit eller att elanslutningen har
avbrutits.
FEL PÅ DE AUTOMATISKA HELLJUSEN
Symbolen tänds för att signalera fel på de automatiska helljusen. Vänd dig till Fiats servicenät så snart som
möjligt.
61

Symbol Innebörd
DET FINNS VATTEN I DIESELFILTRET (dieselversioner)
Symbolen tänds och lyser med fast sken under körningen (tillsammans med ett meddelande som visas på
displayen) för att meddela att det finns vatten i dieselfiltret.
17)
RENGÖRING AV DPF (partikelfiltret) pågår (endast dieselversioner med DPF)
Symbolen tänds och lyser med fast sken för att visa föraren att DPF-systemet måste rengöras för att
avlägsna föroreningar (partiklar) som infångats under regenereringsprocessen.
Symbolen tänds inte varje gång som partikelfiltret regenereras, utan bara när körförhållandena kräver att
föraren uppmärksammas på detta. För att stänga av symbolen, håll bilen i rörelse tills regenereringen är
slutförd. Proceduren tar i genomsnitt 15 minuter. Processen genomförs på bästa sätt om man kör bilen i 60
km/tim. med ett varvtal på över 2 000 varv/min.
Att denna symbol tänds betyder inte att det är fel på bilen och man behöver därför inte få den kontrollerad
på en serviceverkstad.
18)
VARNING
17)Vatten i bränslekretsen kan orsaka allvarliga skador på insprutningssystemet och få motorn att gå oregelbundet. Om symbolentänds
på instrumentpanelen, ska du snarast möjligt vända dig till Fiats servicenät för avluftning. Om signaleringen återkommer omedelbart efter
tankningen är det möjligt att vatten har trängt in i tanken: stäng i så fall omedelbart av motorn och vänd dig till Fiats servicenät.
18)Körhastigheten bör anpassas till den aktuella trafiksituationen, väderleken och gällande vägtrafikförordningar. Observera att det går att
stänga av motorn även om varningslampan för partikelfiltret lyser. Frekventa avbrott av regenereringsprocessen kan också leda till att
motoroljan försämras snabbare. Därför bör man vänta tills symbolen slocknar innan man stänger av motorn enligt indikationerna ovan. Vi
avråder från att låta regenereringen av partikelfiltret slutföras med stillastående bil.
62
LÄR KÄNNA INSTRUMENTPANELEN

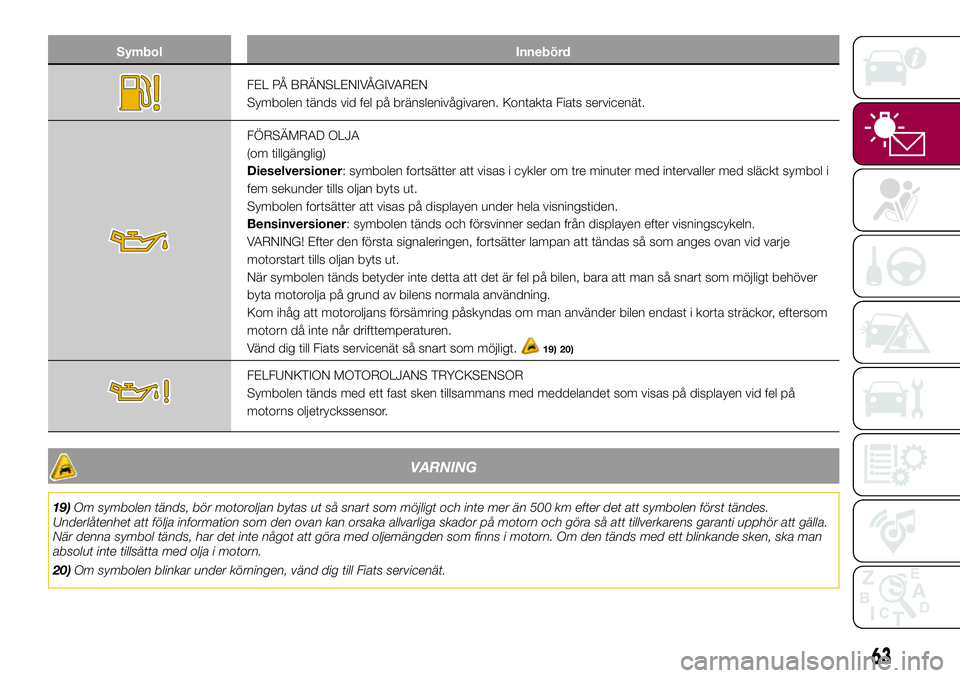

Symbol Innebörd
FEL PÅ BRÄNSLENIVÅGIVAREN
Symbolen tänds vid fel på bränslenivågivaren. Kontakta Fiats servicenät.
FÖRSÄMRAD OLJA
(om tillgänglig)
Dieselversioner: symbolen fortsätter att visas i cykler om tre minuter med intervaller med släckt symbol i
fem sekunder tills oljan byts ut.
Symbolen fortsätter att visas på displayen under hela visningstiden.
Bensinversioner: symbolen tänds och försvinner sedan från displayen efter visningscykeln.
VARNING! Efter den första signaleringen, fortsätter lampan att tändas så som anges ovan vid varje
motorstart tills oljan byts ut.
När symbolen tänds betyder inte detta att det är fel på bilen, bara att man så snart som möjligt behöver
byta motorolja på grund av bilens normala användning.
Kom ihåg att motoroljans försämring påskyndas om man använder bilen endast i korta sträckor, eftersom
motorn då inte når drifttemperaturen.
Vänd dig till Fiats servicenät så snart som möjligt.
19) 20)
FELFUNKTION MOTOROLJANS TRYCKSENSOR
Symbolen tänds med ett fast sken tillsammans med meddelandet som visas på displayen vid fel på
motorns oljetryckssensor.
VARNING
19)Om symbolen tänds, bör motoroljan bytas ut så snart som möjligt och inte mer än 500 km efter det att symbolen först tändes.
Underlåtenhet att följa information som den ovan kan orsaka allvarliga skador på motorn och göra så att tillverkarens garanti upphör att gälla.
När denna symbol tänds, har det inte något att göra med oljemängden som finns i motorn. Om den tänds med ett blinkande sken, ska man
absolut inte tillsätta med olja i motorn.
20)Om symbolen blinkar under körningen, vänd dig till Fiats servicenät.
63

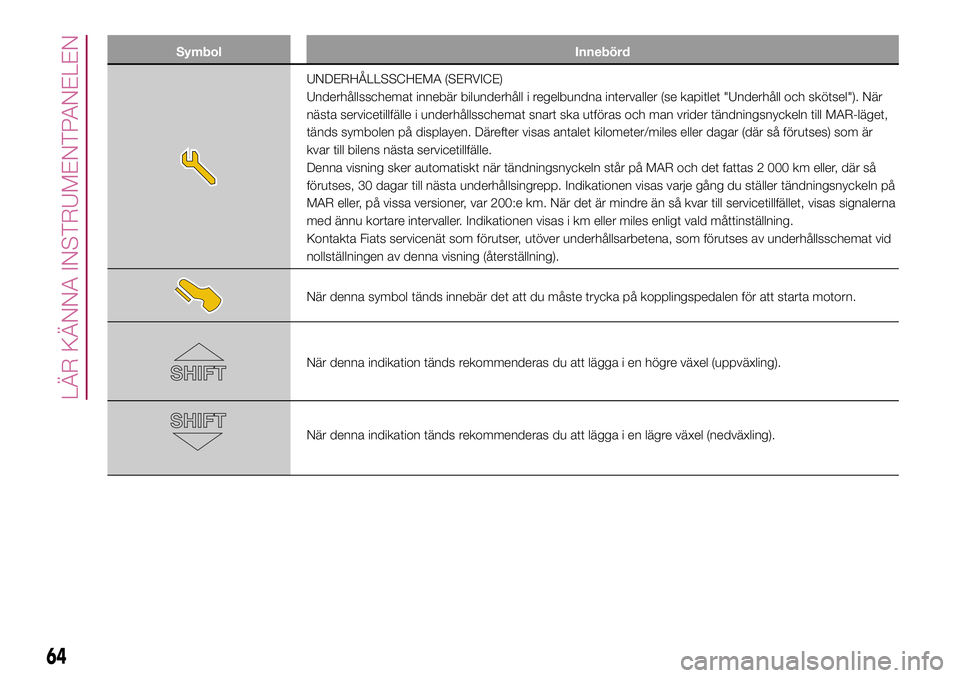

Symbol Innebörd
UNDERHÅLLSSCHEMA (SERVICE)
Underhållsschemat innebär bilunderhåll i regelbundna intervaller (se kapitlet "Underhåll och skötsel"). När
nästa servicetillfälle i underhållsschemat snart ska utföras och man vrider tändningsnyckeln till MAR-läget,
tänds symbolen på displayen. Därefter visas antalet kilometer/miles eller dagar (där så förutses) som är
kvar till bilens nästa servicetillfälle.
Denna visning sker automatiskt när tändningsnyckeln står på MAR och det fattas 2 000 km eller, där så
förutses, 30 dagar till nästa underhållsingrepp. Indikationen visas varje gång du ställer tändningsnyckeln på
MAR eller, på vissa versioner, var 200:e km. När det är mindre än så kvar till servicetillfället, visas signalerna
med ännu kortare intervaller. Indikationen visas i km eller miles enligt vald måttinställning.
Kontakta Fiats servicenät som förutser, utöver underhållsarbetena, som förutses av underhållsschemat vid
nollställningen av denna visning (återställning).
När denna symbol tänds innebär det att du måste trycka på kopplingspedalen för att starta motorn.
När denna indikation tänds rekommenderas du att lägga i en högre växel (uppväxling).
När denna indikation tänds rekommenderas du att lägga i en lägre växel (nedväxling).
64
LÄR KÄNNA INSTRUMENTPANELEN

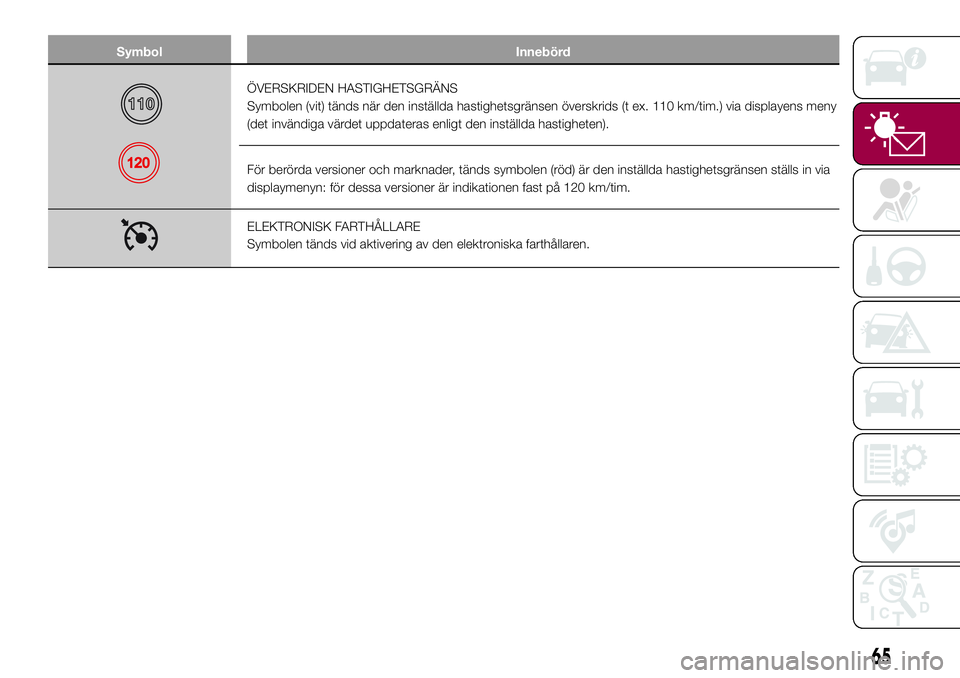

Symbol Innebörd
ÖVERSKRIDEN HASTIGHETSGRÄNS
Symbolen (vit) tänds när den inställda hastighetsgränsen överskrids (t ex. 110 km/tim.) via displayens meny
(det invändiga värdet uppdateras enligt den inställda hastigheten).
För berörda versioner och marknader, tänds symbolen (röd) är den inställda hastighetsgränsen ställs in via
displaymenyn: för dessa versioner är indikationen fast på 120 km/tim.
ELEKTRONISK FARTHÅLLARE
Symbolen tänds vid aktivering av den elektroniska farthållaren.
65

Meddelanden som visas på displayen
Meddelande på displayen
BLIND SPOT ASSISTBLIND-SPOT ASSIST-SYSTEMET
Blockerad givare: vid fel på Blind-spot Assist-systemets givare visas ett
meddelande på displayen. I detta fall är lysdioderna på ytterbackspeglarna lyser
med fast sken. Frigör stötfångaren från eventuella hinder eller rengör den från
orenheter.
Systemet är inte tillgängligt: vid fel på Blind-spot Assist-systemet visas ett
meddelande på displayen. I detta fall är lysdioderna på ytterbackspeglarna lyser
med fast sken. Orsaken till att systemet inte fungerar kan vara en otillräcklig
batterispänning eller ett eventuellt fel på elsystemet. Vänd dig till Fiats servicenät
snarast möjligt för att låta kontrollera elsystemet.
Fel på Blind Spot Assist-systemet: vid fel på Blind Spot Assist-systemet visas
ett meddelande på displayen. I detta fall är lysdioderna på ytterbackspeglarna
släckta. Dessutom utsänds en ljudsignal. Vänd dig till Fiats servicenät så snart
som möjligt.
DYNAMIC STEERING TORQUEDST-SYSTEM (Dynamic Steering Torque)
På displayen visas ett dedikerat meddelande vid fel på DST-systemet. Vänd dig till
Fiats servicenät så snart som möjligt.
PARK ASSISTPARK ASSIST-SYSTEM (om tillgängligt)
Tillfälligt fel på parkeringssensorerna: På displayen visas ett dedikerat
meddelande vid fel på parkeringssensorerna. Om problemet inte försvinner efter
att du rengjort området kring parkeringsgivarna, vänd dig till Fiats servicenät.
Permanent fel på parkeringssensorerna: på displayen visas ett dedikerat
meddelande vid permanent fel på parkeringssensorerna. Orsaken till att systemet
inte fungerar kan vara en otillräcklig batterispänning eller ett eventuellt fel på
elsystemet. Vänd dig till Fiats servicenät så snart som möjligt.
66
LÄR KÄNNA INSTRUMENTPANELEN

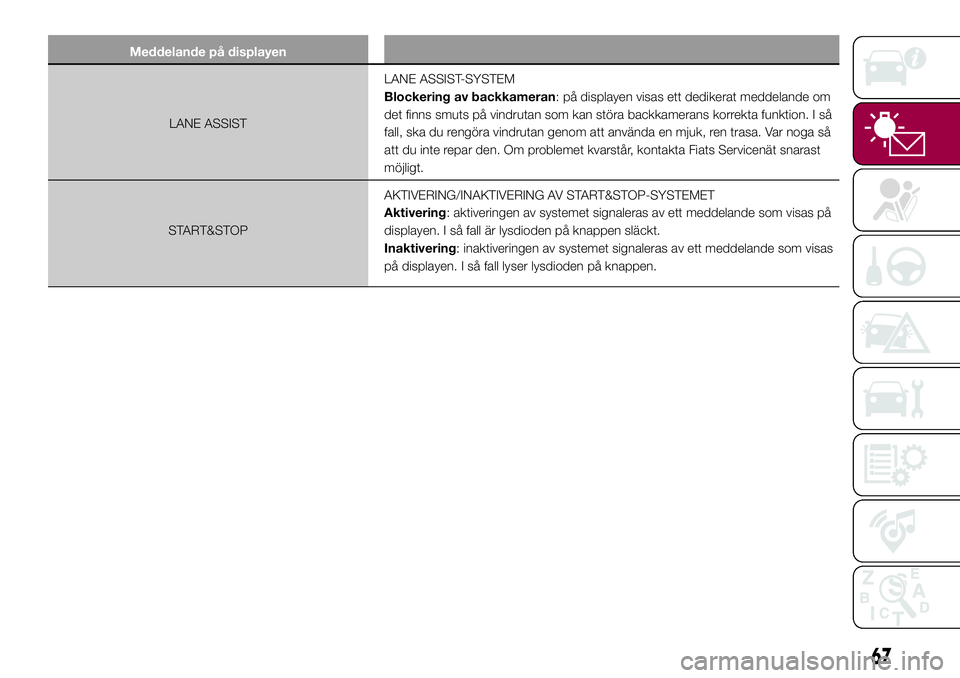

Meddelande på displayen
LANE ASSISTLANE ASSIST-SYSTEM
Blockering av backkameran: på displayen visas ett dedikerat meddelande om
det finns smuts på vindrutan som kan störa backkamerans korrekta funktion. I så
fall, ska du rengöra vindrutan genom att använda en mjuk, ren trasa. Var noga så
att du inte repar den. Om problemet kvarstår, kontakta Fiats Servicenät snarast
möjligt.
START&STOPAKTIVERING/INAKTIVERING AV START&STOP-SYSTEMET
Aktivering: aktiveringen av systemet signaleras av ett meddelande som visas på
displayen. I så fall är lysdioden på knappen släckt.
Inaktivering: inaktiveringen av systemet signaleras av ett meddelande som visas
på displayen. I så fall lyser lysdioden på knappen.
67

SÄKERHET
Kapitlet du har framför dig är mycket
viktigt: här beskrivs säkerhetssystemen
som ingår med bilen samt all
information som krävs för att kunna
använda dem på rätt sätt.AKTIVA SÄKERHETSSYSTEM ........ 69
KÖRHJÄLPSYSTEM ....................... 73
SKYDDSSYSTEM FÖR
PASSAGERARNA ........................... 82
SÄKERHETSBÄLTEN ...................... 82
SBR-SYSTEMET (SEAT BELT
REMINDER) .................................... 84
BÄLTESFÖRSTRÄCKARE ............... 86
SKYDDSSYSTEM FÖR BARN ......... 88
EXTRA SKYDDSSYSTEM (SRS) -
AIRBAG ..........................................100
