FIAT 500X 2017 Kezelési és karbantartási útmutató (in Hungarian)

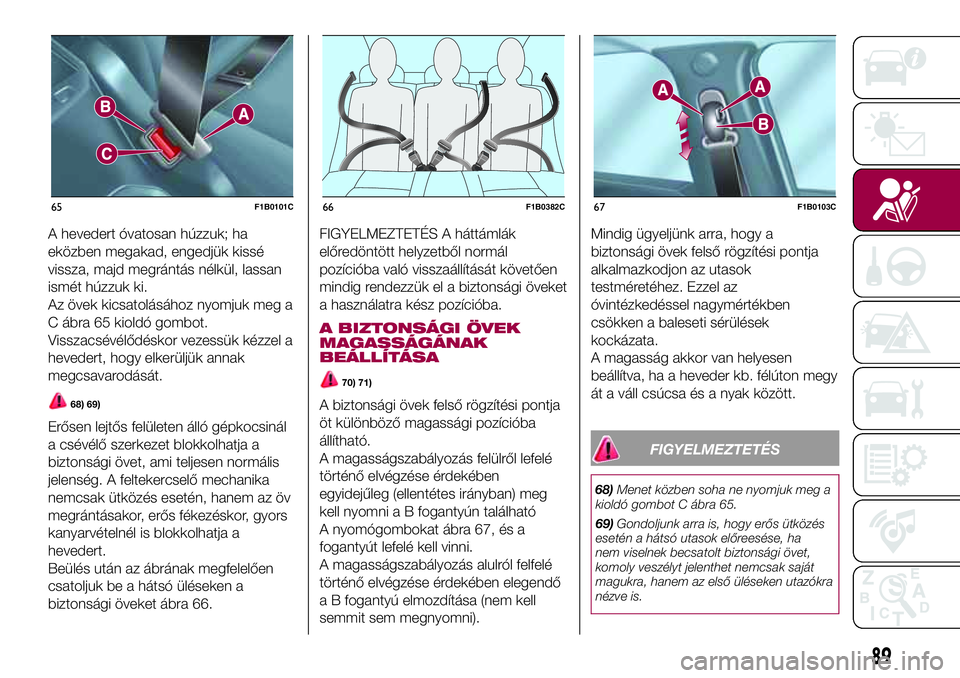

A hevedert óvatosan húzzuk; ha
eközben megakad, engedjük kissé
vissza, majd megrántás nélkül, lassan
ismét húzzuk ki.
Az övek kicsatolásához nyomjuk meg a
C ábra 65 kioldó gombot.
Visszacsévélődéskor vezessük kézzel a
hevedert, hogy elkerüljük annak
megcsavarodását.
68) 69)
Erősen lejtős felületen álló gépkocsinál
a csévélő szerkezet blokkolhatja a
biztonsági övet, ami teljesen normális
jelenség. A feltekercselő mechanika
nemcsak ütközés esetén, hanem az öv
megrántásakor, erős fékezéskor, gyors
kanyarvételnél is blokkolhatja a
hevedert.
Beülés után az ábrának megfelelően
csatoljuk be a hátsó üléseken a
biztonsági öveket ábra 66.FIGYELMEZTETÉS A háttámlák
előredöntött helyzetből normál
pozícióba való visszaállítását követően
mindig rendezzük el a biztonsági öveket
a használatra kész pozícióba.
A BIZTONSÁGI ÖVEK
MAGASSÁGÁNAK
BEÁLLÍTÁSA
70) 71)
A biztonsági övek felső rögzítési pontja
öt különböző magassági pozícióba
állítható.
A magasságszabályozás felülről lefelé
történő elvégzése érdekében
egyidejűleg (ellentétes irányban) meg
kell nyomni a B fogantyún található
A nyomógombokat ábra 67, és a
fogantyút lefelé kell vinni.
A magasságszabályozás alulról felfelé
történő elvégzése érdekében elegendő
a B fogantyú elmozdítása (nem kell
semmit sem megnyomni).Mindig ügyeljünk arra, hogy a
biztonsági övek felső rögzítési pontja
alkalmazkodjon az utasok
testméretéhez. Ezzel az
óvintézkedéssel nagymértékben
csökken a baleseti sérülések
kockázata.
A magasság akkor van helyesen
beállítva, ha a heveder kb. félúton megy
át a váll csúcsa és a nyak között.
FIGYELMEZTETÉS
68)Menet közben soha ne nyomjuk meg a
kioldó gombot C ábra 65.
69)Gondoljunk arra is, hogy erős ütközés
esetén a hátsó utasok előreesése, ha
nem viselnek becsatolt biztonsági övet,
komoly veszélyt jelenthet nemcsak saját
magukra, hanem az első üléseken utazókra
nézve is.
65F1B0101C66F1B0382C67F1B0103C
89

70)A biztonsági öv magasságának
beállítását kizárólag a jármű álló
helyzetében szabad elvégezni.
71)A magasságszabályozás elvégzése
után mindig ellenőrizni kell, hogy a fogantyú
a meghatározott állások egyikében
rögzítve legyen. Ehhez az A ábra 67
gombok elengedése után mozgassuk meg
kézzel az átvezető gyűrűt, hogy az

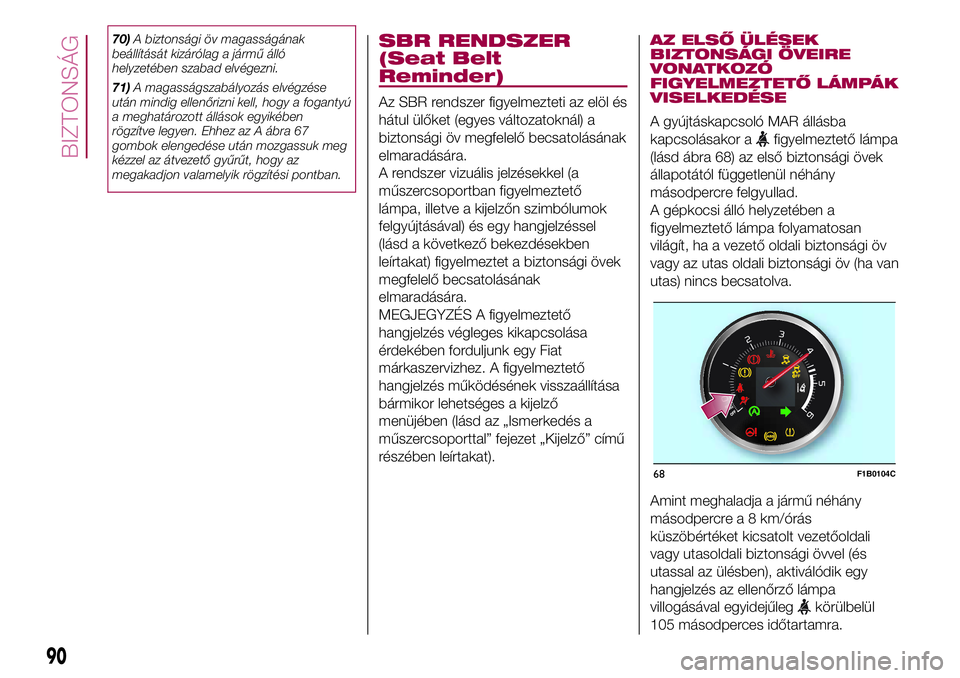

megakadjon valamelyik rögzítési pontban.SBR RENDSZER
(Seat Belt
Reminder)
Az SBR rendszer figyelmezteti az elöl és
hátul ülőket (egyes változatoknál) a
biztonsági öv megfelelő becsatolásának
elmaradására.
A rendszer vizuális jelzésekkel (a
műszercsoportban figyelmeztető
lámpa, illetve a kijelzőn szimbólumok
felgyújtásával) és egy hangjelzéssel
(lásd a következő bekezdésekben
leírtakat) figyelmeztet a biztonsági övek
megfelelő becsatolásának
elmaradására.
MEGJEGYZÉS A figyelmeztető
hangjelzés végleges kikapcsolása
érdekében forduljunk egy Fiat
márkaszervizhez. A figyelmeztető
hangjelzés működésének visszaállítása
bármikor lehetséges a kijelző
menüjében (lásd az „Ismerkedés a
műszercsoporttal” fejezet „Kijelző” című
részében leírtakat).
AZ ELSŐ ÜLÉSEK
BIZTONSÁGI ÖVEIRE
VONATKOZÓ
FIGYELMEZTETŐ LÁMPÁK
VISELKEDÉSE
A gyújtáskapcsoló MAR állásba
kapcsolásakor a
figyelmeztető lámpa
(lásd ábra 68) az első biztonsági övek
állapotától függetlenül néhány
másodpercre felgyullad.
A gépkocsi álló helyzetében a
figyelmeztető lámpa folyamatosan
világít, ha a vezető oldali biztonsági öv
vagy az utas oldali biztonsági öv (ha van
utas) nincs becsatolva.
Amint meghaladja a jármű néhány
másodpercre a 8 km/órás
küszöbértéket kicsatolt vezetőoldali
vagy utasoldali biztonsági övvel (és
utassal az ülésben), aktiválódik egy
hangjelzés az ellenőrző lámpa
villogásával egyidejűleg
körülbelül
105 másodperces időtartamra.
68F1B0104C
90
BIZTONSÁG

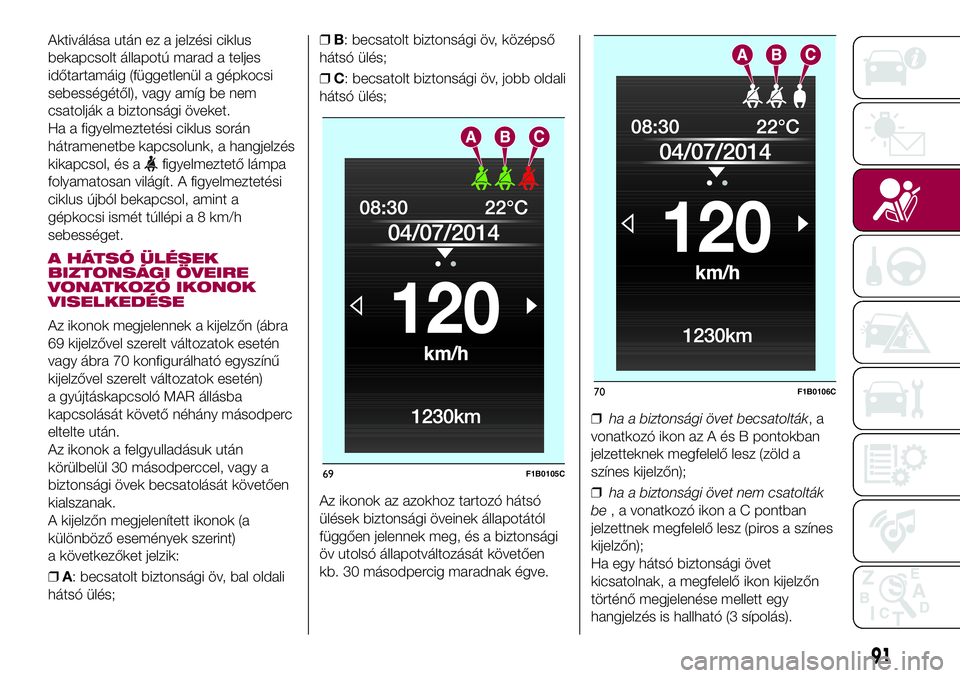

Aktiválása után ez a jelzési ciklus
bekapcsolt állapotú marad a teljes
időtartamáig (függetlenül a gépkocsi
sebességétől), vagy amíg be nem
csatolják a biztonsági öveket.
Ha a figyelmeztetési ciklus során
hátramenetbe kapcsolunk, a hangjelzés
kikapcsol, és a
figyelmeztető lámpa
folyamatosan világít. A figyelmeztetési
ciklus újból bekapcsol, amint a
gépkocsi ismét túllépi a 8 km/h
sebességet.
A HÁTSÓ ÜLÉSEK
BIZTONSÁGI ÖVEIRE
VONATKOZÓ IKONOK
VISELKEDÉSE
Az ikonok megjelennek a kijelzőn (ábra
69 kijelzővel szerelt változatok esetén
vagy ábra 70 konfigurálható egyszínű
kijelzővel szerelt változatok esetén)
a gyújtáskapcsoló MAR állásba
kapcsolását követő néhány másodperc
eltelte után.
Az ikonok a felgyulladásuk után
körülbelül 30 másodperccel, vagy a
biztonsági övek becsatolását követően
kialszanak.
A kijelzőn megjelenített ikonok (a
különböző események szerint)
a következőket jelzik:
❒A: becsatolt biztonsági öv, bal oldali
hátsó ülés;❒B: becsatolt biztonsági öv, középső
hátsó ülés;
❒C: becsatolt biztonsági öv, jobb oldali
hátsó ülés;
Az ikonok az azokhoz tartozó hátsó
ülések biztonsági öveinek állapotától
függően jelennek meg, és a biztonsági
öv utolsó állapotváltozását követően
kb. 30 másodpercig maradnak égve.❒ha a biztonsági övet becsatolták,a
vonatkozó ikon az A és B pontokban
jelzetteknek megfelelő lesz (zöld a
színes kijelzőn);
❒ha a biztonsági övet nem csatolták
be, a vonatkozó ikon a C pontban
jelzettnek megfelelő lesz (piros a színes
kijelzőn);
Ha egy hátsó biztonsági övet
kicsatolnak, a megfelelő ikon kijelzőn
történő megjelenése mellett egy
hangjelzés is hallható (3 sípolás).
69F1B0105C
70F1B0106C
91

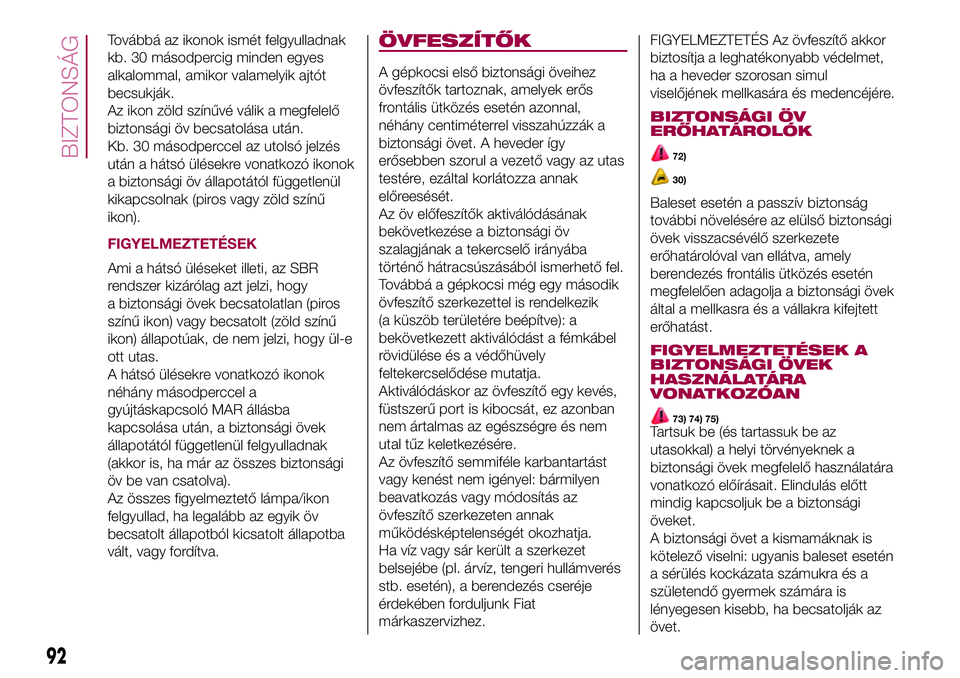

Továbbá az ikonok ismét felgyulladnak
kb. 30 másodpercig minden egyes
alkalommal, amikor valamelyik ajtót
becsukják.
Az ikon zöld színűvé válik a megfelelő
biztonsági öv becsatolása után.
Kb. 30 másodperccel az utolsó jelzés
után a hátsó ülésekre vonatkozó ikonok
a biztonsági öv állapotától függetlenül
kikapcsolnak (piros vagy zöld színű
ikon).
FIGYELMEZTETÉSEK
Ami a hátsó üléseket illeti, az SBR
rendszer kizárólag azt jelzi, hogy
a biztonsági övek becsatolatlan (piros
színű ikon) vagy becsatolt (zöld színű
ikon) állapotúak, de nem jelzi, hogy ül-e
ott utas.
A hátsó ülésekre vonatkozó ikonok
néhány másodperccel a
gyújtáskapcsoló MAR állásba
kapcsolása után, a biztonsági övek
állapotától függetlenül felgyulladnak
(akkor is, ha már az összes biztonsági
öv be van csatolva).
Az összes figyelmeztető lámpa/ikon
felgyullad, ha legalább az egyik öv
becsatolt állapotból kicsatolt állapotba
vált, vagy fordítva.
ÖVFESZÍTŐK
A gépkocsi első biztonsági öveihez
övfeszítők tartoznak, amelyek erős
frontális ütközés esetén azonnal,
néhány centiméterrel visszahúzzák a
biztonsági övet. A heveder így
erősebben szorul a vezető vagy az utas
testére, ezáltal korlátozza annak
előreesését.
Az öv előfeszítők aktiválódásának
bekövetkezése a biztonsági öv
szalagjának a tekercselő irányába
történő hátracsúszásából ismerhető fel.
Továbbá a gépkocsi még egy második
övfeszítő szerkezettel is rendelkezik
(a küszöb területére beépítve): a
bekövetkezett aktiválódást a fémkábel
rövidülése és a védőhüvely
feltekercselődése mutatja.
Aktiválódáskor az övfeszítő egy kevés,
füstszerű port is kibocsát, ez azonban
nem ártalmas az egészségre és nem
utal tűz keletkezésére.
Az övfeszítő semmiféle karbantartást
vagy kenést nem igényel: bármilyen
beavatkozás vagy módosítás az
övfeszítő szerkezeten annak
működésképtelenségét okozhatja.
Ha víz vagy sár került a szerkezet
belsejébe (pl. árvíz, tengeri hullámverés
stb. esetén), a berendezés cseréje
érdekében forduljunk Fiat
márkaszervizhez.FIGYELMEZTETÉS Az övfeszítő akkor
biztosítja a leghatékonyabb védelmet,
ha a heveder szorosan simul
viselőjének mellkasára és medencéjére.
BIZTONSÁGI ÖV
ERŐHATÁROLÓK
72)
30)
Baleset esetén a passzív biztonság
további növelésére az elülső biztonsági
övek visszacsévélő szerkezete
erőhatárolóval van ellátva, amely
berendezés frontális ütközés esetén
megfelelően adagolja a biztonsági övek
által a mellkasra és a vállakra kifejtett
erőhatást.
FIGYELMEZTETÉSEK A
BIZTONSÁGI ÖVEK
HASZNÁLATÁRA
VONATKOZÓAN
73) 74) 75)Tartsuk be (és tartassuk be az
utasokkal) a helyi törvényeknek a
biztonsági övek megfelelő használatára
vonatkozó előírásait. Elindulás előtt
mindig kapcsoljuk be a biztonsági
öveket.
A biztonsági övet a kismamáknak is
kötelező viselni: ugyanis baleset esetén
a sérülés kockázata számukra és a
születendő gyermek számára is
lényegesen kisebb, ha becsatolják az
övet.
92
BIZTONSÁG

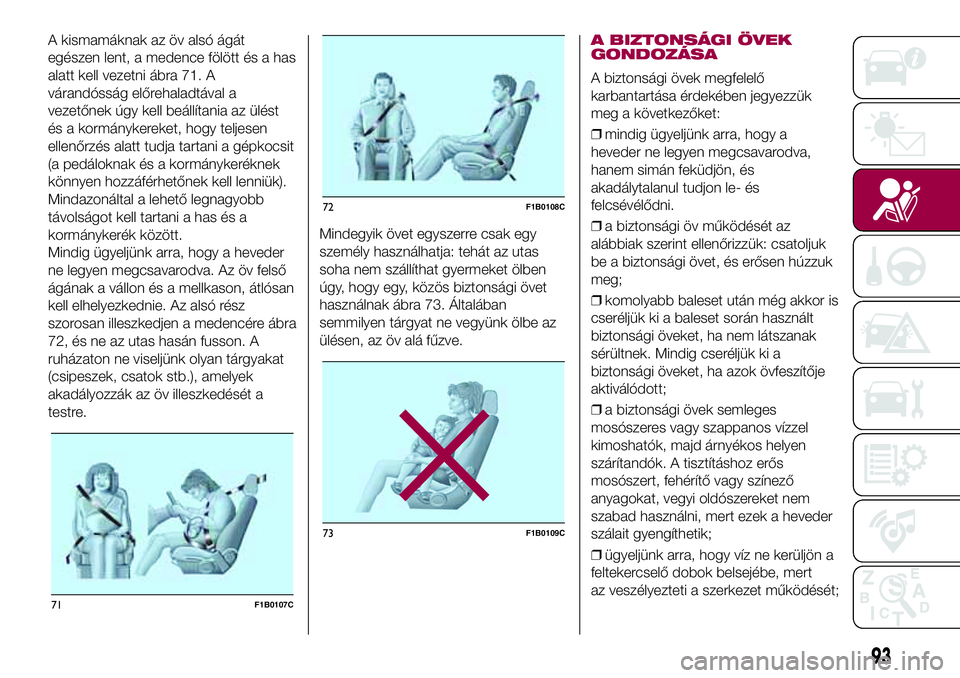

A kismamáknak az öv alsó ágát
egészen lent, a medence fölött és a has
alatt kell vezetni ábra 71. A
várandósság előrehaladtával a
vezetőnek úgy kell beállítania az ülést
és a kormánykereket, hogy teljesen
ellenőrzés alatt tudja tartani a gépkocsit
(a pedáloknak és a kormánykeréknek
könnyen hozzáférhetőnek kell lenniük).
Mindazonáltal a lehető legnagyobb
távolságot kell tartani a has és a
kormánykerék között.
Mindig ügyeljünk arra, hogy a heveder
ne legyen megcsavarodva. Az öv felső
ágának a vállon és a mellkason, átlósan
kell elhelyezkednie. Az alsó rész
szorosan illeszkedjen a medencére ábra
72, és ne az utas hasán fusson. A
ruházaton ne viseljünk olyan tárgyakat
(csipeszek, csatok stb.), amelyek
akadályozzák az öv illeszkedését a
testre.Mindegyik övet egyszerre csak egy
személy használhatja: tehát az utas
soha nem szállíthat gyermeket ölben
úgy, hogy egy, közös biztonsági övet
használnak ábra 73. Általában
semmilyen tárgyat ne vegyünk ölbe az
ülésen, az öv alá fűzve.A BIZTONSÁGI ÖVEK
GONDOZÁSA
A biztonsági övek megfelelő
karbantartása érdekében jegyezzük
meg a következőket:
❒mindig ügyeljünk arra, hogy a
heveder ne legyen megcsavarodva,
hanem simán feküdjön, és
akadálytalanul tudjon le- és
felcsévélődni.
❒a biztonsági öv működését az
alábbiak szerint ellenőrizzük: csatoljuk
be a biztonsági övet, és erősen húzzuk
meg;
❒komolyabb baleset után még akkor is
cseréljük ki a baleset során használt
biztonsági öveket, ha nem látszanak
sérültnek. Mindig cseréljük ki a
biztonsági öveket, ha azok övfeszítője
aktiválódott;
❒a biztonsági övek semleges
mosószeres vagy szappanos vízzel
kimoshatók, majd árnyékos helyen
szárítandók. A tisztításhoz erős
mosószert, fehérítő vagy színező
anyagokat, vegyi oldószereket nem
szabad használni, mert ezek a heveder
szálait gyengíthetik;
❒ügyeljünk arra, hogy víz ne kerüljön a
feltekercselő dobok belsejébe, mert
az veszélyezteti a szerkezet működését;
71F1B0107C
72F1B0108C
73F1B0109C
93

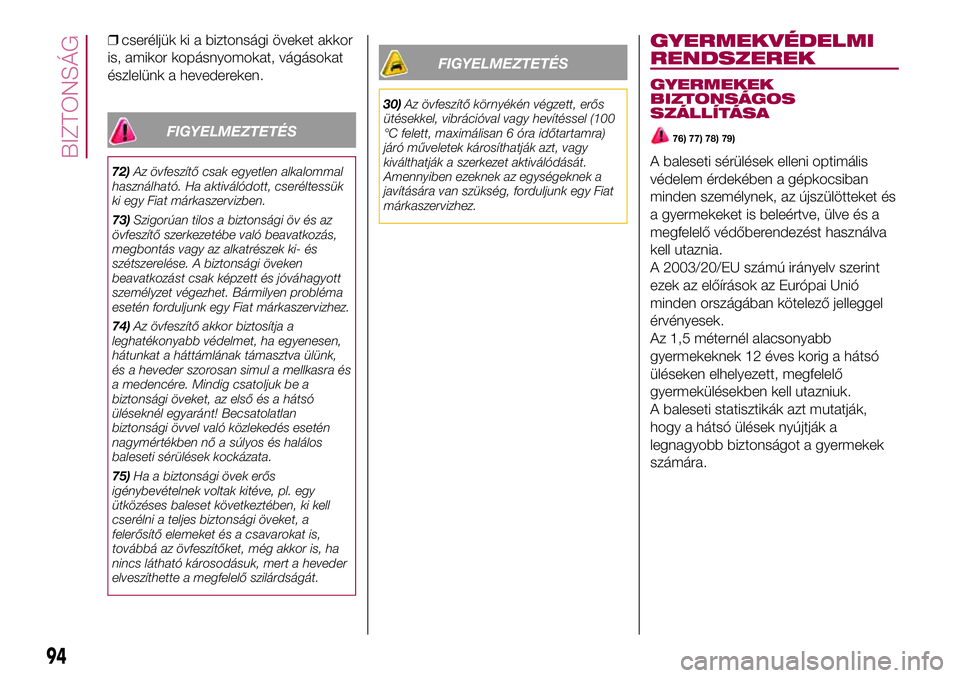

❒cseréljük ki a biztonsági öveket akkor
is, amikor kopásnyomokat, vágásokat
észlelünk a hevedereken.
FIGYELMEZTETÉS
72)Az övfeszítő csak egyetlen alkalommal
használható. Ha aktiválódott, cseréltessük
ki egy Fiat márkaszervizben.
73)Szigorúan tilos a biztonsági öv és az
övfeszítő szerkezetébe való beavatkozás,
megbontás vagy az alkatrészek ki- és
szétszerelése. A biztonsági öveken
beavatkozást csak képzett és jóváhagyott
személyzet végezhet. Bármilyen probléma
esetén forduljunk egy Fiat márkaszervizhez.
74)Az övfeszítő akkor biztosítja a
leghatékonyabb védelmet, ha egyenesen,
hátunkat a háttámlának támasztva ülünk,
és a heveder szorosan simul a mellkasra és
a medencére. Mindig csatoljuk be a
biztonsági öveket, az első és a hátsó
üléseknél egyaránt! Becsatolatlan
biztonsági övvel való közlekedés esetén
nagymértékben nő a súlyos és halálos
baleseti sérülések kockázata.
75)Ha a biztonsági övek erős
igénybevételnek voltak kitéve, pl. egy
ütközéses baleset következtében, ki kell
cserélni a teljes biztonsági öveket, a
felerősítő elemeket és a csavarokat is,
továbbá az övfeszítőket, még akkor is, ha
nincs látható károsodásuk, mert a heveder
elveszíthette a megfelelő szilárdságát.
FIGYELMEZTETÉS
30)Az övfeszítő környékén végzett, erős
ütésekkel, vibrációval vagy hevítéssel (100
°C felett, maximálisan 6 óra időtartamra)
járó műveletek károsíthatják azt, vagy
kiválthatják a szerkezet aktiválódását.
Amennyiben ezeknek az egységeknek a
javítására van szükség, forduljunk egy Fiat
márkaszervizhez.
GYERMEKVÉDELMI
RENDSZEREK
GYERMEKEK
BIZTONSÁGOS
SZÁLLÍTÁSA
76) 77) 78) 79)
A baleseti sérülések elleni optimális
védelem érdekében a gépkocsiban
minden személynek, az újszülötteket és
a gyermekeket is beleértve, ülve és a
megfelelő védőberendezést használva
kell utaznia.
A 2003/20/EU számú irányelv szerint
ezek az előírások az Európai Unió
minden országában kötelező jelleggel
érvényesek.
Az 1,5 méternél alacsonyabb
gyermekeknek 12 éves korig a hátsó
üléseken elhelyezett, megfelelő
gyermekülésekben kell utazniuk.
A baleseti statisztikák azt mutatják,
hogy a hátsó ülések nyújtják a
legnagyobb biztonságot a gyermekek
számára.
94
BIZTONSÁG

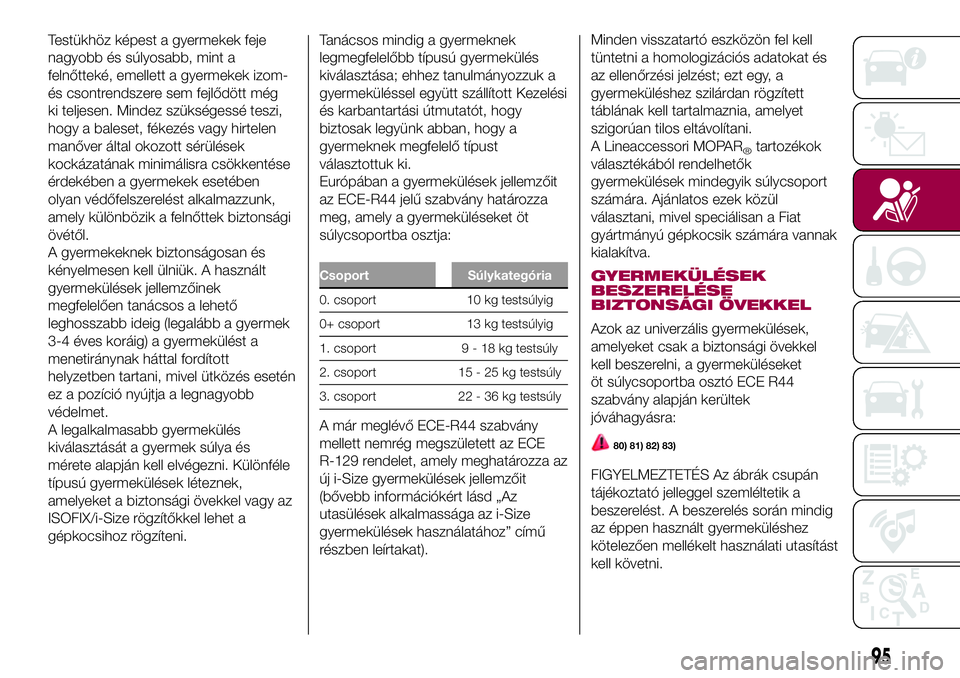

Testükhöz képest a gyermekek feje
nagyobb és súlyosabb, mint a
felnőtteké, emellett a gyermekek izom-
és csontrendszere sem fejlődött még
ki teljesen. Mindez szükségessé teszi,
hogy a baleset, fékezés vagy hirtelen
manőver által okozott sérülések
kockázatának minimálisra csökkentése
érdekében a gyermekek esetében
olyan védőfelszerelést alkalmazzunk,
amely különbözik a felnőttek biztonsági
övétől.
A gyermekeknek biztonságosan és
kényelmesen kell ülniük. A használt
gyermekülések jellemzőinek
megfelelően tanácsos a lehető
leghosszabb ideig (legalább a gyermek
3-4 éves koráig) a gyermekülést a
menetiránynak háttal fordított
helyzetben tartani, mivel ütközés esetén
ez a pozíció nyújtja a legnagyobb
védelmet.
A legalkalmasabb gyermekülés
kiválasztását a gyermek súlya és
mérete alapján kell elvégezni. Különféle
típusú gyermekülések léteznek,
amelyeket a biztonsági övekkel vagy az
ISOFIX/i-Size rögzítőkkel lehet a
gépkocsihoz rögzíteni.Tanácsos mindig a gyermeknek
legmegfelelőbb típusú gyermekülés
kiválasztása; ehhez tanulmányozzuk a
gyermeküléssel együtt szállított Kezelési
és karbantartási útmutatót, hogy
biztosak legyünk abban, hogy a
gyermeknek megfelelő típust
választottuk ki.
Európában a gyermekülések jellemzőit
az ECE-R44 jelű szabvány határozza
meg, amely a gyermeküléseket öt
súlycsoportba osztja:
Csoport Súlykategória
0. csoport 10 kg testsúlyig
0+ csoport 13 kg testsúlyig
1. csoport 9 - 18 kg testsúly
2. csoport 15 - 25 kg testsúly
3. csoport 22 - 36 kg testsúly
A már meglévő ECE-R44 szabvány
mellett nemrég megszületett az ECE
R-129 rendelet, amely meghatározza az
új i-Size gyermekülések jellemzőit
(bővebb információkért lásd „Az
utasülések alkalmassága az i-Size
gyermekülések használatához” című
részben leírtakat).Minden visszatartó eszközön fel kell
tüntetni a homologizációs adatokat és
az ellenőrzési jelzést; ezt egy, a
gyermeküléshez szilárdan rögzített
táblának kell tartalmaznia, amelyet
szigorúan tilos eltávolítani.
A Lineaccessori MOPAR
®tartozékok
választékából rendelhetők
gyermekülések mindegyik súlycsoport
számára. Ajánlatos ezek közül
választani, mivel speciálisan a Fiat
gyártmányú gépkocsik számára vannak
kialakítva.
GYERMEKÜLÉSEK
BESZERELÉSE
BIZTONSÁGI ÖVEKKEL
Azok az univerzális gyermekülések,
amelyeket csak a biztonsági övekkel
kell beszerelni, a gyermeküléseket
öt súlycsoportba osztó ECE R44
szabvány alapján kerültek
jóváhagyásra:
80) 81) 82) 83)
FIGYELMEZTETÉS Az ábrák csupán
tájékoztató jelleggel szemléltetik a
beszerelést. A beszerelés során mindig
az éppen használt gyermeküléshez
kötelezően mellékelt használati utasítást
kell követni.
95

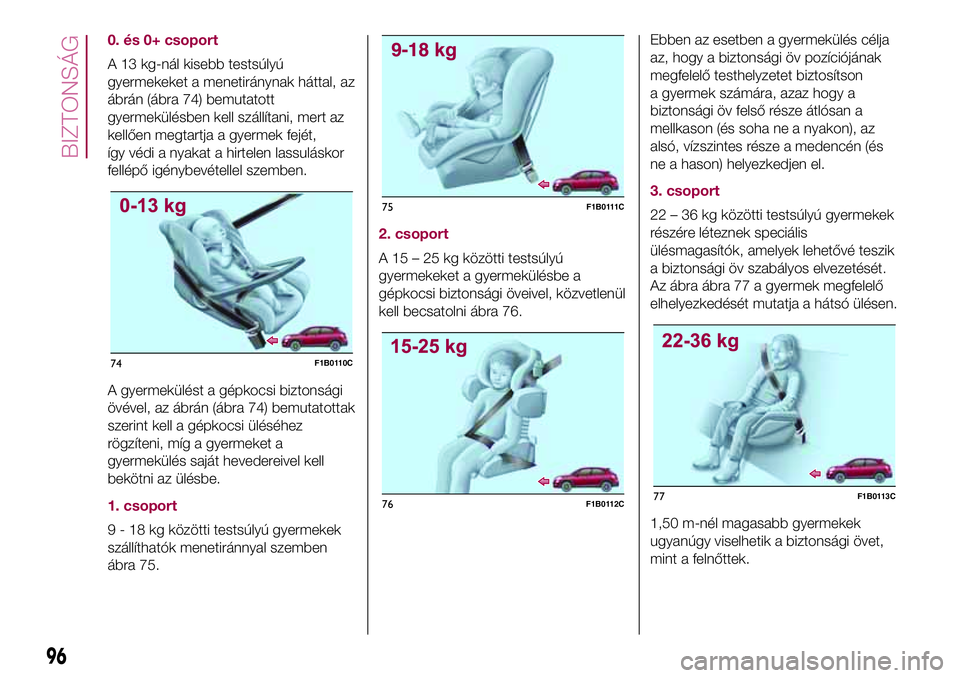

0. és 0+ csoport
A 13 kg-nál kisebb testsúlyú
gyermekeket a menetiránynak háttal, az
ábrán (ábra 74) bemutatott
gyermekülésben kell szállítani, mert az
kellően megtartja a gyermek fejét,
így védi a nyakat a hirtelen lassuláskor
fellépő igénybevétellel szemben.
A gyermekülést a gépkocsi biztonsági
övével, az ábrán (ábra 74) bemutatottak
szerint kell a gépkocsi üléséhez
rögzíteni, míg a gyermeket a
gyermekülés saját hevedereivel kell
bekötni az ülésbe.
1. csoport
9 - 18 kg közötti testsúlyú gyermekek
szállíthatók menetiránnyal szemben
ábra 75.
2. csoport
A 15 – 25 kg közötti testsúlyú
gyermekeket a gyermekülésbe a
gépkocsi biztonsági öveivel, közvetlenül
kell becsatolni ábra 76.Ebben az esetben a gyermekülés célja
az, hogy a biztonsági öv pozíciójának
megfelelő testhelyzetet biztosítson
a gyermek számára, azaz hogy a
biztonsági öv felső része átlósan a
mellkason (és soha ne a nyakon), az
alsó, vízszintes része a medencén (és
ne a hason) helyezkedjen el.
3. csoport
22 – 36 kg közötti testsúlyú gyermekek
részére léteznek speciális
ülésmagasítók, amelyek lehetővé teszik
a biztonsági öv szabályos elvezetését.
Az ábra ábra 77 a gyermek megfelelő
elhelyezkedését mutatja a hátsó ülésen.
1,50 m-nél magasabb gyermekek
ugyanúgy viselhetik a biztonsági övet,
mint a felnőttek.
74F1B0110C
75F1B0111C
76F1B0112C77F1B0113C
96
BIZTONSÁG

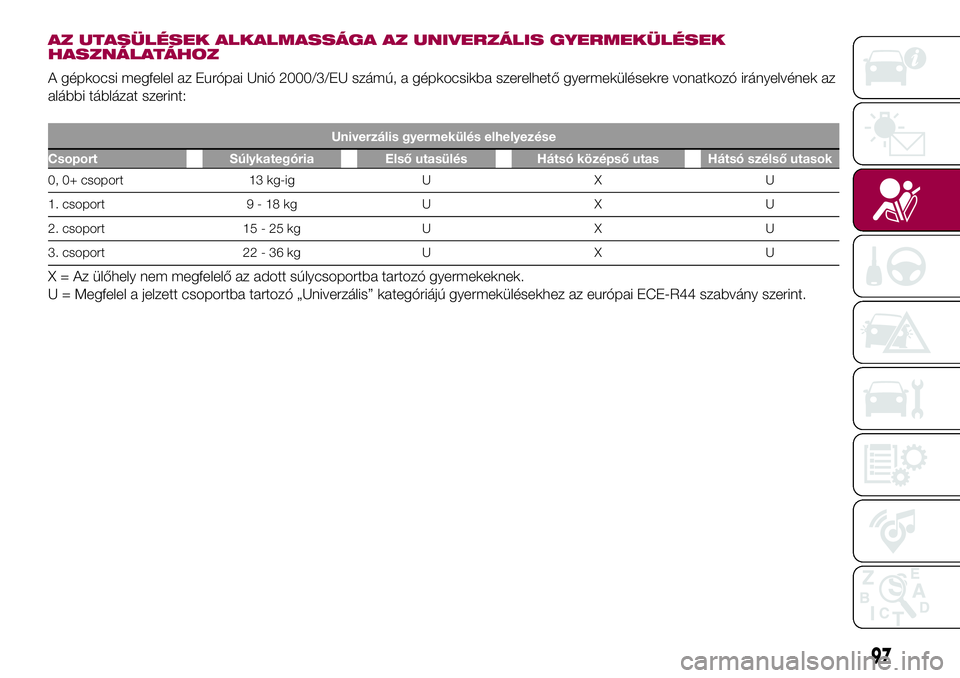

AZ UTASÜLÉSEK ALKALMASSÁGA AZ UNIVERZÁLIS GYERMEKÜLÉSEK
HASZNÁLATÁHOZ
A gépkocsi megfelel az Európai Unió 2000/3/EU számú, a gépkocsikba szerelhető gyermekülésekre vonatkozó irányelvének az
alábbi táblázat szerint:
Univerzális gyermekülés elhelyezése
Csoport Súlykategória Első utasülés Hátsó középső utas Hátsó szélső utasok
0, 0+ csoport 13 kg-ig U X U
1. csoport 9 - 18 kg U X U
2. csoport 15 - 25 kg U X U
3. csoport 22 - 36 kg U X U
X = Az ülőhely nem megfelelő az adott súlycsoportba tartozó gyermekeknek.
U = Megfelel a jelzett csoportba tartozó „Univerzális” kategóriájú gyermekülésekhez az európai ECE-R44 szabvány szerint.
97

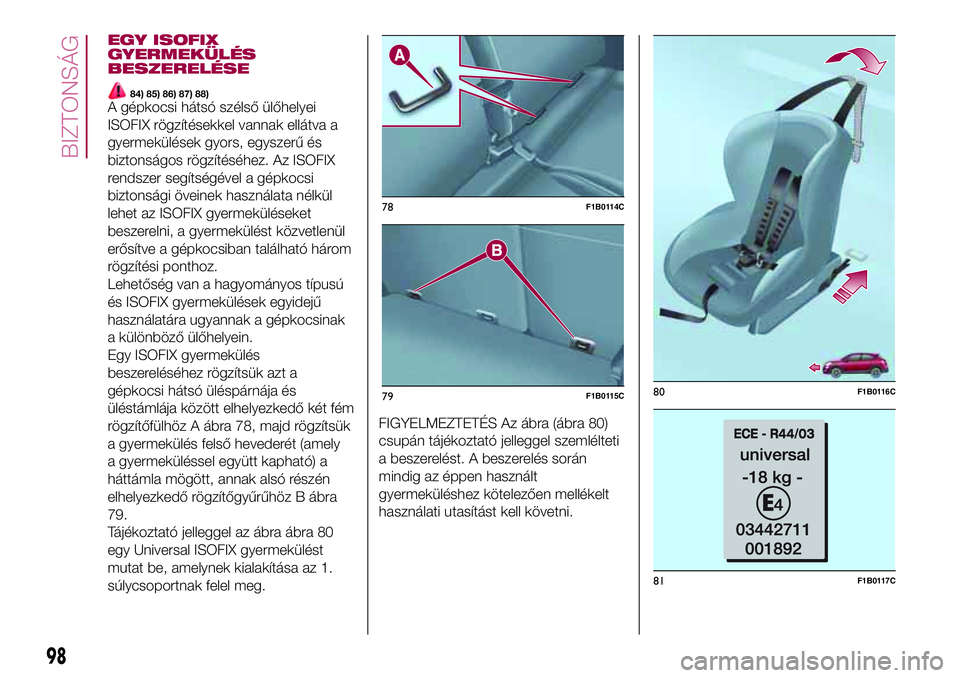

EGY ISOFIX
GYERMEKÜLÉS
BESZERELÉSE
84) 85) 86) 87) 88)A gépkocsi hátsó szélső ülőhelyei
ISOFIX rögzítésekkel vannak ellátva a
gyermekülések gyors, egyszerű és
biztonságos rögzítéséhez. Az ISOFIX
rendszer segítségével a gépkocsi
biztonsági öveinek használata nélkül
lehet az ISOFIX gyermeküléseket
beszerelni, a gyermekülést közvetlenül
erősítve a gépkocsiban található három
rögzítési ponthoz.
Lehetőség van a hagyományos típusú
és ISOFIX gyermekülések egyidejű
használatára ugyannak a gépkocsinak
a különböző ülőhelyein.
Egy ISOFIX gyermekülés
beszereléséhez rögzítsük azt a
gépkocsi hátsó üléspárnája és
üléstámlája között elhelyezkedő két fém
rögzítőfülhöz A ábra 78, majd rögzítsük
a gyermekülés felső hevederét (amely
a gyermeküléssel együtt kapható) a
háttámla mögött, annak alsó részén
elhelyezkedő rögzítőgyűrűhöz B ábra
79.
Tájékoztató jelleggel az ábra ábra 80
egy Universal ISOFIX gyermekülést
mutat be, amelynek kialakítása az 1.
súlycsoportnak felel meg.FIGYELMEZTETÉS Az ábra (ábra 80)
csupán tájékoztató jelleggel szemlélteti
a beszerelést. A beszerelés során
mindig az éppen használt
gyermeküléshez kötelezően mellékelt
használati utasítást kell követni.
78F1B0114C
79F1B0115C80F1B0116C
81F1B0117C
98
BIZTONSÁG
