FIAT 500X 2017 Knjižica za upotrebu i održavanje (in Serbian)

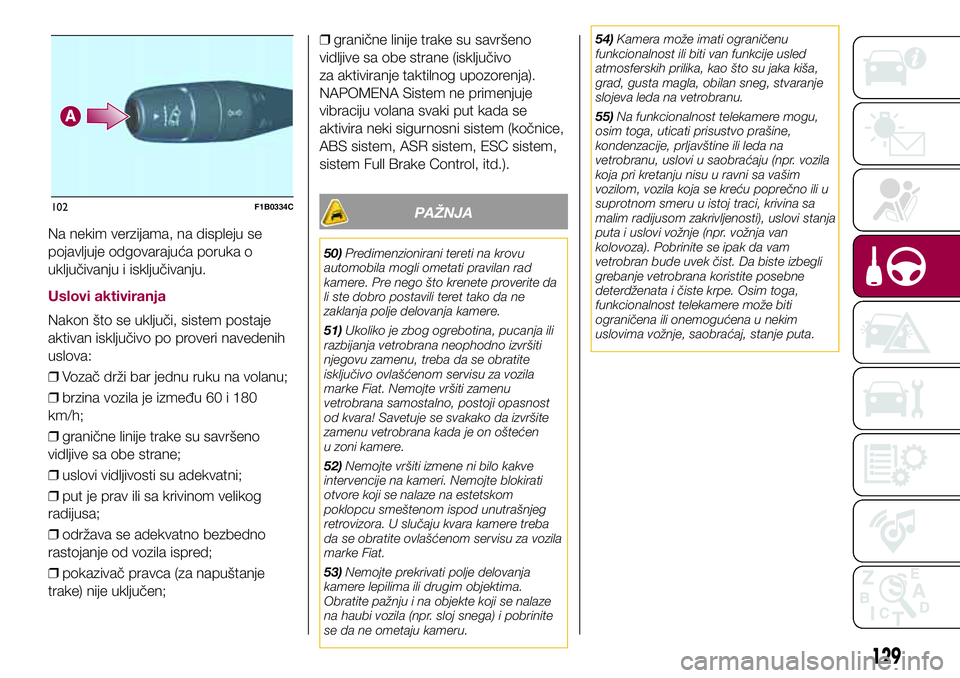

Na nekim verzijama, na displeju se
pojavljuje odgovarajuća poruka o
uključivanju i isključivanju.
Uslovi aktiviranja
Nakon što se uključi, sistem postaje
aktivan isključivo po proveri navedenih
uslova:
❒Vozač drži bar jednu ruku na volanu;
❒brzina vozila je između 60 i 180
km/h;
❒granične linije trake su savršeno
vidljive sa obe strane;
❒uslovi vidljivosti su adekvatni;
❒put je prav ili sa krivinom velikog
radijusa;
❒održava se adekvatno bezbedno
rastojanje od vozila ispred;
❒pokazivač pravca (za napuštanje
trake) nije uključen;❒granične linije trake su savršeno
vidljive sa obe strane (isključivo
za aktiviranje taktilnog upozorenja).
NAPOMENA Sistem ne primenjuje
vibraciju volana svaki put kada se
aktivira neki sigurnosni sistem (kočnice,
ABS sistem, ASR sistem, ESC sistem,
sistem Full Brake Control, itd.).
PAŽNJA
50)Predimenzionirani tereti na krovu
automobila mogli ometati pravilan rad
kamere. Pre nego što krenete proverite da
li ste dobro postavili teret tako da ne
zaklanja polje delovanja kamere.
51)Ukoliko je zbog ogrebotina, pucanja ili
razbijanja vetrobrana neophodno izvršiti
njegovu zamenu, treba da se obratite
isključivo ovlašćenom servisu za vozila
marke Fiat. Nemojte vršiti zamenu
vetrobrana samostalno, postoji opasnost
od kvara! Savetuje se svakako da izvršite
zamenu vetrobrana kada je on oštećen
u zoni kamere.
52)Nemojte vršiti izmene ni bilo kakve
intervencije na kameri. Nemojte blokirati
otvore koji se nalaze na estetskom
poklopcu smeštenom ispod unutrašnjeg
retrovizora. U slučaju kvara kamere treba
da se obratite ovlašćenom servisu za vozila
marke Fiat.
53)Nemojte prekrivati polje delovanja
kamere lepilima ili drugim objektima.
Obratite pažnju i na objekte koji se nalaze
na haubi vozila (npr. sloj snega) i pobrinite
se da ne ometaju kameru.54)Kamera može imati ograničenu
funkcionalnost ili biti van funkcije usled
atmosferskih prilika, kao što su jaka kiša,
grad, gusta magla, obilan sneg, stvaranje
slojeva leda na vetrobranu.
55)Na funkcionalnost telekamere mogu,
osim toga, uticati prisustvo prašine,
kondenzacije, prljavštine ili leda na
vetrobranu, uslovi u saobraćaju (npr. vozila
koja pri kretanju nisu u ravni sa vašim
vozilom, vozila koja se kreću poprečno ili u
suprotnom smeru u istoj traci, krivina sa
malim radijusom zakrivljenosti), uslovi stanja
puta i uslovi vožnje (npr. vožnja van
kolovoza). Pobrinite se ipak da vam
vetrobran bude uvek čist. Da biste izbegli
grebanje vetrobrana koristite posebne
deterdženata i čiste krpe. Osim toga,
funkcionalnost telekamere može biti
ograničena ili onemogućena u nekim
uslovima vožnje, saobraćaj, stanje puta.
102F1B0334C
129

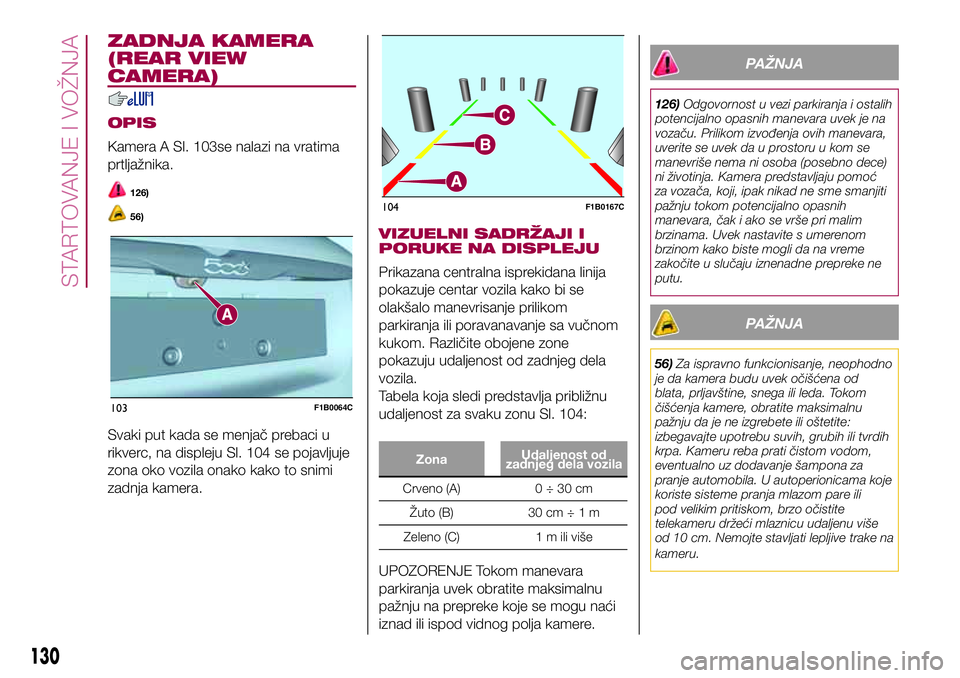

ZADNJA KAMERA
(REAR VIEW
CAMERA)
OPIS
Kamera A Sl. 103se nalazi na vratima
prtljažnika.
126)
56)
Svaki put kada se menjač prebaci u
rikverc, na displeju Sl. 104 se pojavljuje
zona oko vozila onako kako to snimi
zadnja kamera.
VIZUELNI SADRŽAJI I
PORUKE NA DISPLEJU
Prikazana centralna isprekidana linija
pokazuje centar vozila kako bi se
olakšalo manevrisanje prilikom
parkiranja ili poravanavanje sa vučnom
kukom. Različite obojene zone
pokazuju udaljenost od zadnjeg dela
vozila.
Tabela koja sledi predstavlja približnu
udaljenost za svaku zonu Sl. 104:
ZonaUdaljenost od
zadnjeg dela vozila
Crveno (A) 0 ÷ 30 cm
Žuto (B) 30 cm÷1m
Zeleno (C) 1 m ili više
UPOZORENJE Tokom manevara
parkiranja uvek obratite maksimalnu
pažnju na prepreke koje se mogu naći
iznad ili ispod vidnog polja kamere.
PAŽNJA
126)Odgovornost u vezi parkiranja i ostalih
potencijalno opasnih manevara uvek je na
vozaču. Prilikom izvođenja ovih manevara,
uverite se uvek da u prostoru u kom se
manevriše nema ni osoba (posebno dece)
ni životinja. Kamera predstavljaju pomoć
za vozača, koji, ipak nikad ne sme smanjiti
pažnju tokom potencijalno opasnih
manevara, čak i ako se vrše pri malim
brzinama. Uvek nastavite s umerenom
brzinom kako biste mogli da na vreme
zakočite u slučaju iznenadne prepreke ne
putu.
PAŽNJA
56)Za ispravno funkcionisanje, neophodno
je da kamera budu uvek očišćena od
blata, prljavštine, snega ili leda. Tokom
čišćenja kamere, obratite maksimalnu
pažnju da je ne izgrebete ili oštetite:
izbegavajte upotrebu suvih, grubih ili tvrdih
krpa. Kameru reba prati čistom vodom,
eventualno uz dodavanje šampona za
pranje automobila. U autoperionicama koje
koriste sisteme pranja mlazom pare ili
pod velikim pritiskom, brzo očistite
telekameru držeći mlaznicu udaljenu više
od 10 cm. Nemojte stavljati lepljive trake na
kameru.
103F1B0064C
104F1B0167C
130
STARTOVANJE I VOŽNJA

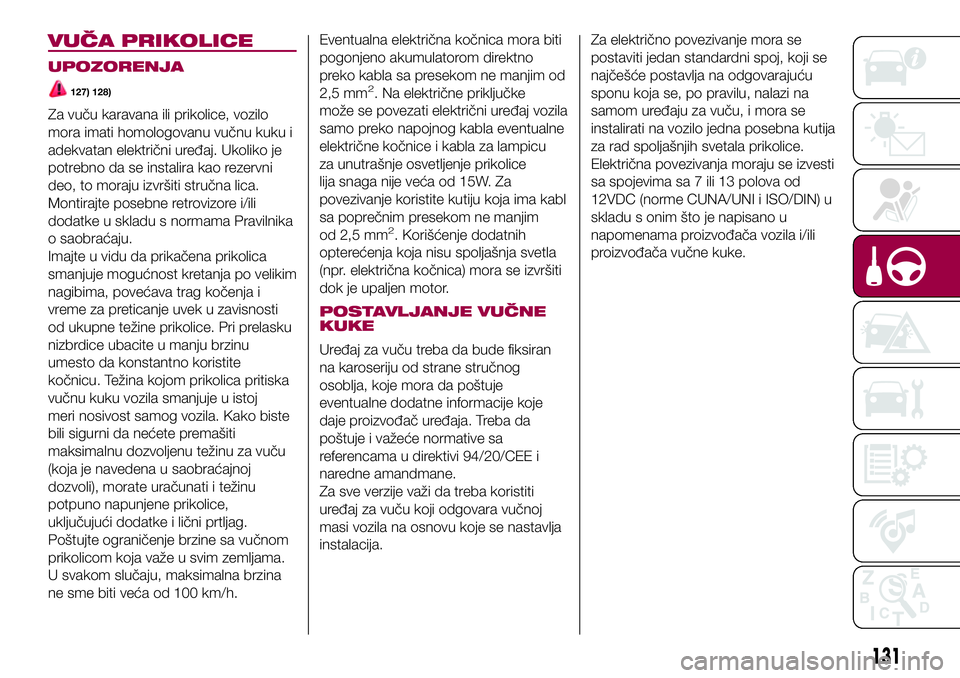

VUČA PRIKOLICE
UPOZORENJA
127) 128)
Za vuču karavana ili prikolice, vozilo
mora imati homologovanu vučnu kuku i
adekvatan električni uređaj. Ukoliko je
potrebno da se instalira kao rezervni
deo, to moraju izvršiti stručna lica.
Montirajte posebne retrovizore i/ili
dodatke u skladu s normama Pravilnika
o saobraćaju.
Imajte u vidu da prikačena prikolica
smanjuje mogućnost kretanja po velikim
nagibima, povećava trag kočenja i
vreme za preticanje uvek u zavisnosti
od ukupne težine prikolice. Pri prelasku
nizbrdice ubacite u manju brzinu
umesto da konstantno koristite
kočnicu. Težina kojom prikolica pritiska
vučnu kuku vozila smanjuje u istoj
meri nosivost samog vozila. Kako biste
bili sigurni da nećete premašiti
maksimalnu dozvoljenu težinu za vuču
(koja je navedena u saobraćajnoj
dozvoli), morate uračunati i težinu
potpuno napunjene prikolice,
uključujući dodatke i lični prtljag.
Poštujte ograničenje brzine sa vučnom
prikolicom koja važe u svim zemljama.
U svakom slučaju, maksimalna brzina
ne sme biti veća od 100 km/h.Eventualna električna kočnica mora biti
pogonjeno akumulatorom direktno
preko kabla sa presekom ne manjim od
2,5 mm
2. Na električne priključke
može se povezati električni uređaj vozila
samo preko napojnog kabla eventualne
električne kočnice i kabla za lampicu
za unutrašnje osvetljenje prikolice
lija snaga nije veća od 15W. Za
povezivanje koristite kutiju koja ima kabl
sa poprečnim presekom ne manjim
od 2,5 mm
2. Korišćenje dodatnih
opterećenja koja nisu spoljašnja svetla
(npr. električna kočnica) mora se izvršiti
dok je upaljen motor.
POSTAVLJANJE VUČNE
KUKE
Uređaj za vuču treba da bude fiksiran
na karoseriju od strane stručnog
osoblja, koje mora da poštuje
eventualne dodatne informacije koje
daje proizvođač uređaja. Treba da
poštuje i važeće normative sa
referencama u direktivi 94/20/CEE i
naredne amandmane.
Za sve verzije važi da treba koristiti
uređaj za vuču koji odgovara vučnoj
masi vozila na osnovu koje se nastavlja
instalacija.Za električno povezivanje mora se
postaviti jedan standardni spoj, koji se
najčešće postavlja na odgovarajuću
sponu koja se, po pravilu, nalazi na
samom uređaju za vuču, i mora se
instalirati na vozilo jedna posebna kutija
za rad spoljašnjih svetala prikolice.
Električna povezivanja moraju se izvesti
sa spojevima sa 7 ili 13 polova od
12VDC (norme CUNA/UNI i ISO/DIN) u
skladu s onim što je napisano u
napomenama proizvođača vozila i/ili
proizvođača vučne kuke.
131

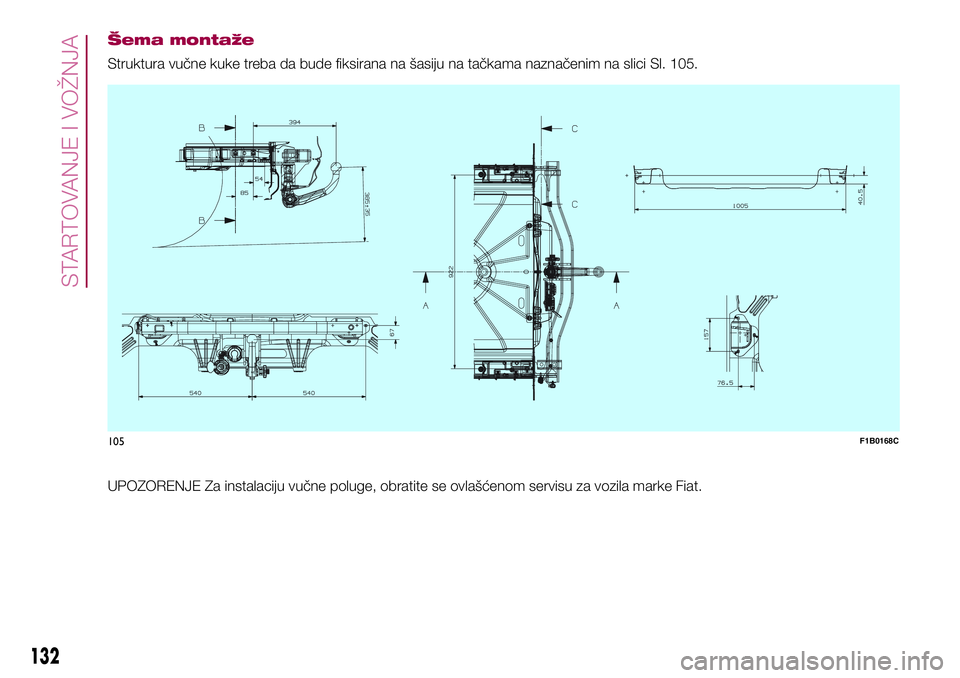

Šema montaže
Struktura vučne kuke treba da bude fiksirana na šasiju na tačkama naznačenim na slici Sl. 105.
.
UPOZORENJE Za instalaciju vučne poluge, obratite se ovlašćenom servisu za vozila marke Fiat.
105F1B0168C
132
STARTOVANJE I VOŽNJA

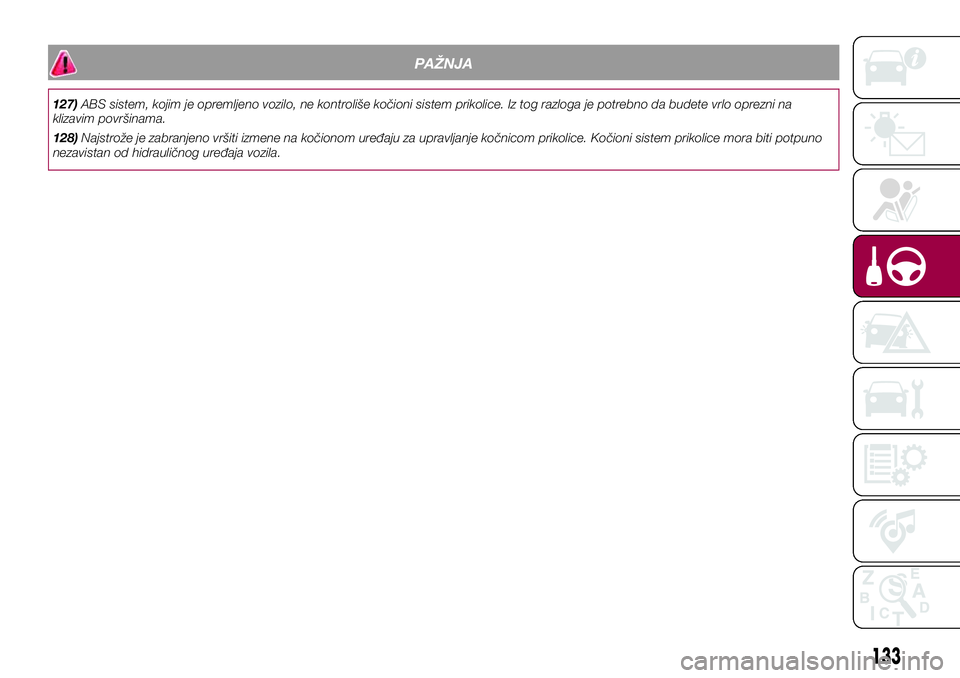

PAŽNJA
127)ABS sistem, kojim je opremljeno vozilo, ne kontroliše kočioni sistem prikolice. Iz tog razloga je potrebno da budete vrlo oprezni na
klizavim površinama.
128)Najstrože je zabranjeno vršiti izmene na kočionom uređaju za upravljanje kočnicom prikolice. Kočioni sistem prikolice mora biti potpuno
nezavistan od hidrauličnog uređaja vozila.
133

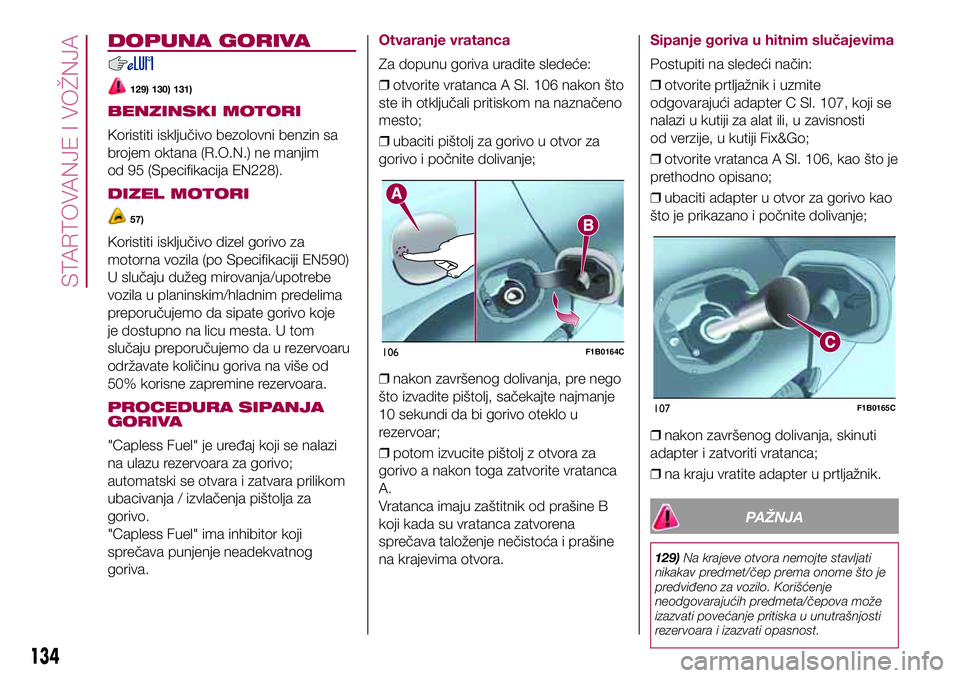

DOPUNA GORIVA
129) 130) 131)
BENZINSKI MOTORI
Koristiti isključivo bezolovni benzin sa
brojem oktana (R.O.N.) ne manjim
od 95 (Specifikacija EN228).
DIZEL MOTORI
57)
Koristiti isključivo dizel gorivo za
motorna vozila (po Specifikaciji EN590)
U slučaju dužeg mirovanja/upotrebe
vozila u planinskim/hladnim predelima
preporučujemo da sipate gorivo koje
je dostupno na licu mesta. U tom
slučaju preporučujemo da u rezervoaru
održavate količinu goriva na više od
50% korisne zapremine rezervoara.
PROCEDURA SIPANJA
GORIVA
"Capless Fuel" je uređaj koji se nalazi
na ulazu rezervoara za gorivo;
automatski se otvara i zatvara prilikom
ubacivanja / izvlačenja pištolja za
gorivo.
"Capless Fuel" ima inhibitor koji
sprečava punjenje neadekvatnog
goriva.
Otvaranje vratanca
Za dopunu goriva uradite sledeće:
❒otvorite vratanca A Sl. 106 nakon što
ste ih otključali pritiskom na naznačeno
mesto;
❒ubaciti pištolj za gorivo u otvor za
gorivo i počnite dolivanje;
❒nakon završenog dolivanja, pre nego
što izvadite pištolj, sačekajte najmanje
10 sekundi da bi gorivo oteklo u
rezervoar;
❒potom izvucite pištolj z otvora za
gorivo a nakon toga zatvorite vratanca
A.
Vratanca imaju zaštitnik od prašine B
koji kada su vratanca zatvorena
sprečava taloženje nečistoća i prašine
na krajevima otvora.
Sipanje goriva u hitnim slučajevima
Postupiti na sledeći način:
❒otvorite prtljažnik i uzmite
odgovarajući adapter C Sl. 107, koji se
nalazi u kutiji za alat ili, u zavisnosti
od verzije, u kutiji Fix&Go;
❒otvorite vratanca A Sl. 106, kao što je
prethodno opisano;
❒ubaciti adapter u otvor za gorivo kao
što je prikazano i počnite dolivanje;
❒nakon završenog dolivanja, skinuti
adapter i zatvoriti vratanca;
❒na kraju vratite adapter u prtljažnik.
PAŽNJA
129)Na krajeve otvora nemojte stavljati
nikakav predmet/čep prema onome što je
predviđeno za vozilo. Korišćenje
neodgovarajućih predmeta/čepova može
izazvati povećanje pritiska u unutrašnjosti
rezervoara i izazvati opasnost.
106F1B0164C
107F1B0165C
134
STARTOVANJE I VOŽNJA

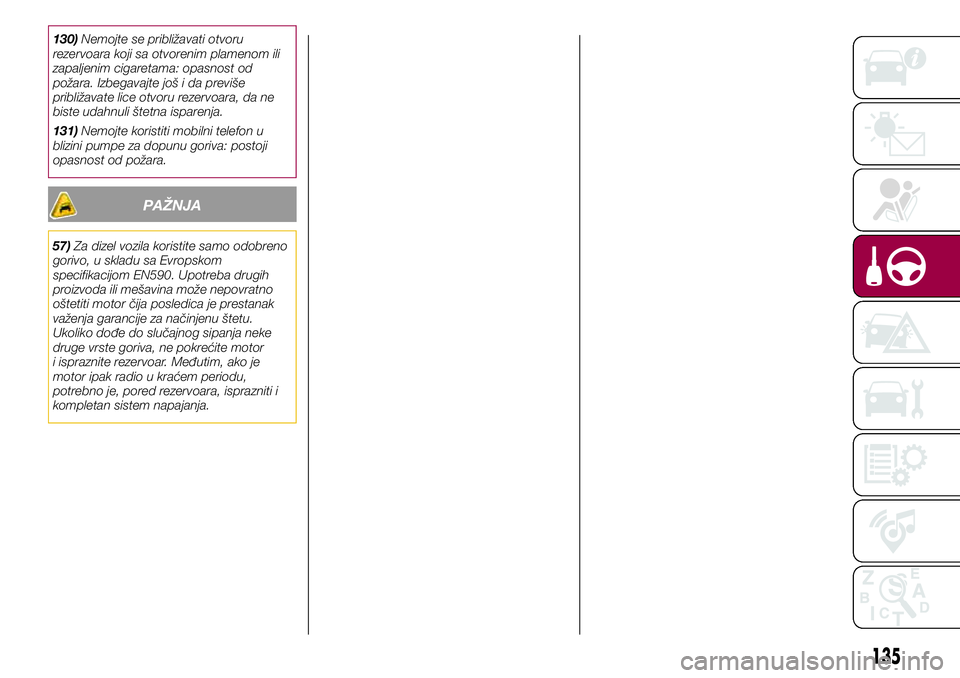

130)Nemojte se približavati otvoru
rezervoara koji sa otvorenim plamenom ili
zapaljenim cigaretama: opasnost od
požara. Izbegavajte još i da previše
približavate lice otvoru rezervoara, da ne
biste udahnuli štetna isparenja.
131)Nemojte koristiti mobilni telefon u
blizini pumpe za dopunu goriva: postoji
opasnost od požara.
PAŽNJA
57)Za dizel vozila koristite samo odobreno
gorivo, u skladu sa Evropskom
specifikacijom EN590. Upotreba drugih
proizvoda ili mešavina može nepovratno
oštetiti motor čija posledica je prestanak
važenja garancije za načinjenu štetu.
Ukoliko dođe do slučajnog sipanja neke
druge vrste goriva, ne pokrećite motor
i ispraznite rezervoar. Međutim, ako je
motor ipak radio u kraćem periodu,
potrebno je, pored rezervoara, isprazniti i
kompletan sistem napajanja.
135

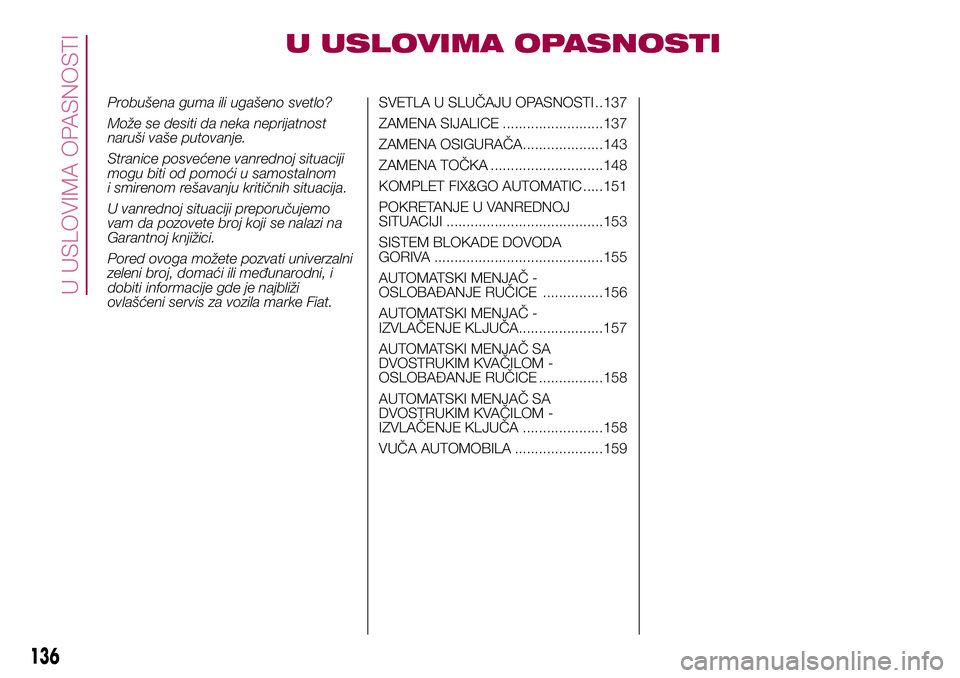

U USLOVIMA OPASNOSTI
Probušena guma ili ugašeno svetlo?
Može se desiti da neka neprijatnost
naruši vaše putovanje.
Stranice posvećene vanrednoj situaciji
mogu biti od pomoći u samostalnom
i smirenom rešavanju kritičnih situacija.
U vanrednoj situaciji preporučujemo
vam da pozovete broj koji se nalazi na
Garantnoj knjižici.
Pored ovoga možete pozvati univerzalni
zeleni broj, domaći ili međunarodni, i
dobiti informacije gde je najbliži
ovlašćeni servis za vozila marke Fiat.SVETLA U SLUČAJU OPASNOSTI ..137
ZAMENA SIJALICE .........................137
ZAMENA OSIGURAČA....................143
ZAMENA TOČKA ............................148
KOMPLET FIX&GO AUTOMATIC .....151
POKRETANJE U VANREDNOJ
SITUACIJI .......................................153
SISTEM BLOKADE DOVODA
GORIVA ..........................................155
AUTOMATSKI MENJAČ -
OSLOBAĐANJE RUČICE ...............156
AUTOMATSKI MENJAČ -
IZVLAČENJE KLJUČA.....................157
AUTOMATSKI MENJAČ SA
DVOSTRUKIM KVAČILOM -
OSLOBAĐANJE RUČICE ................158
AUTOMATSKI MENJAČ SA
DVOSTRUKIM KVAČILOM -
IZVLAČENJE KLJUČA ....................158
VUČA AUTOMOBILA ......................159
136
U USLOVIMA OPASNOSTI

SVETLA U SLUČAJU
OPASNOSTI
KOMANDE
Pritisnuti taster Sl. 108 za paljenje /
gašenje svetla.
Kada su upaljena svetla upozorenja
svetle lampice
i.
UPOZORENJE Korišćenje svetla
upozorenja je regulisano zakonom o
saobraćaju zemlje u kojoj se nalazite:
pažljivo proučite pravila.
Prinudno kočenje
U slučaju prinudnog kočenja
automatski se pale svetla upozorenja a
na instrument tabli se pale lampice
i.
Svetla se gase automatski u trenutku
kada kočenje gubi karakter prinudnog.
ZAMENA SIJALICE
132) 133) 134)
58)
OPŠTA PRAVILA
❒Pre nego što zamenite sijalicu
proverite da odgovarajući kontakti nisu
oksidirali;
❒zamenite pregorele sijalice sijalicama
istog tipa i snage;
❒nakon što ste zamenili sijalicu fara,
uvek proverite da li je ispravno
orijentisana;
❒kada sijalica ne funkcioniše, pre nego
što je zamenite, proverite da li je
odgovarajući osigurač čitav: da biste
utvrdili položaj osigurača pogledajte
odeljak "Zamena osigurača" u ovom
poglavlju.UPOZORENJE Kada su vremenski
uslovi hladni ili vlažni ili nakon jake kiše
ili pranja, površina farova ili zadnjih
svetala može se zamagliti i/ili stvoriti
kapljice kondenzata na unutrašnjoj
strani. Ovde se radi o jednoj prirodnoj
pojavi nastaloj zbog razlike u
temperaturi i vlažnosti između
unutrašnjosti i spoljašnosti stakla, koja
ni u kom slučaju ne ukazuje na
anomaliju i ne utiče na normalno
funkcionisanje osvetljenja. Zamagljenost
nestaje ubrzo nakon paljenja svetala,
počev od centra difuzora, progresivno
se šireći ka ivicama.
108F1B0185C
137

VRSTE SIJALICA
Na vozilu su instalirane sledeće sijalice
Staklene sijalice (tip A): ugrađene su pod pritiskom. Da biste ih
izvadili povucite ih.
Sijalice bajonet (tip B): da biste ih izvadili iz njihovog ležišta pritisnite
sijalicu, okrećući je u smeru suprotnom kretanju kazaljki na satu, i
potom je izvadite.
Cilindrične sijalice (tip C): da biste ih izvadili skinite ih sa njihovih
kontakata.
Halogene sijalice (tip D): da biste skinuli sijalicu okrenite konektor sa
strane i izvadite ga.
Halogene sijalice (tip E): da biste skinuli sijalicu okrenite je u smeru
suprotnom kretanju kazaljki na satu.
Ksenonove sijalice (tip F): da biste skinuli sijalicu obratite se
ovlašćenom servisu za vozila marke Fiat.
138
U USLOVIMA OPASNOSTI
