FIAT 500X 2017 Knjižica za upotrebu i održavanje (in Serbian)

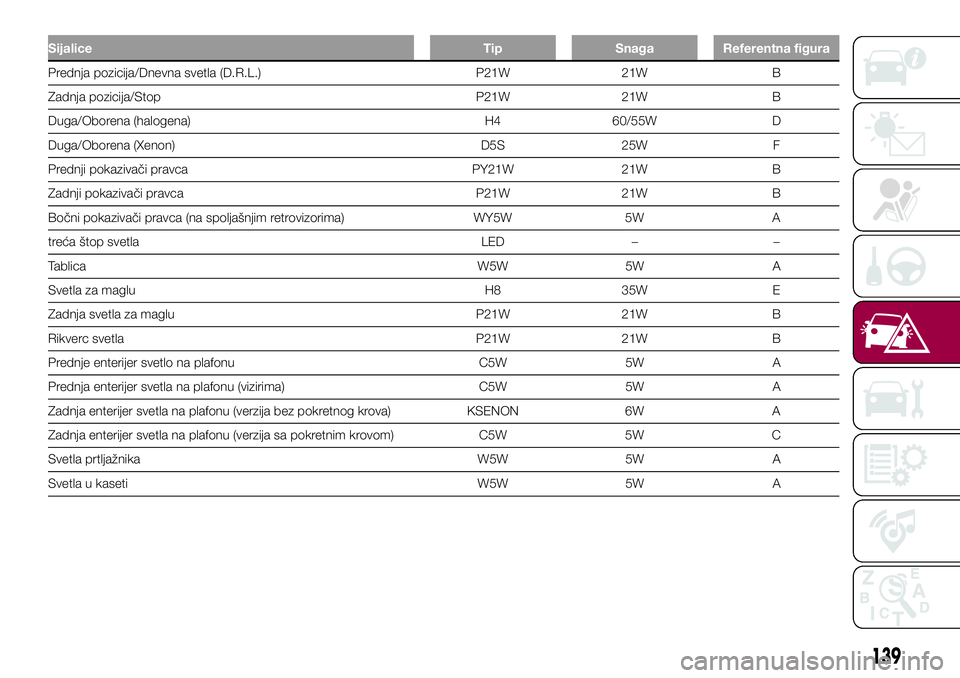

Sijalice Tip Snaga Referentna figura
Prednja pozicija/Dnevna svetla (D.R.L.) P21W 21W B
Zadnja pozicija/Stop P21W 21W B
Duga/Oborena (halogena) H4 60/55W D
Duga/Oborena (Xenon) D5S 25W F
Prednji pokazivači pravca PY21W 21W B
Zadnji pokazivači pravca P21W 21W B
Bočni pokazivači pravca (na spoljašnjim retrovizorima) WY5W 5W A
treća štop svetla LED – –
Tablica W5W 5W A
Svetla za maglu H8 35W E
Zadnja svetla za maglu P21W 21W B
Rikverc svetla P21W 21W B
Prednje enterijer svetlo na plafonu C5W 5W A
Prednja enterijer svetla na plafonu (vizirima) C5W 5W A
Zadnja enterijer svetla na plafonu (verzija bez pokretnog krova) KSENON 6W A
Zadnja enterijer svetla na plafonu (verzija sa pokretnim krovom) C5W 5W C
Svetla prtljažnika W5W 5W A
Svetla u kaseti W5W 5W A
139

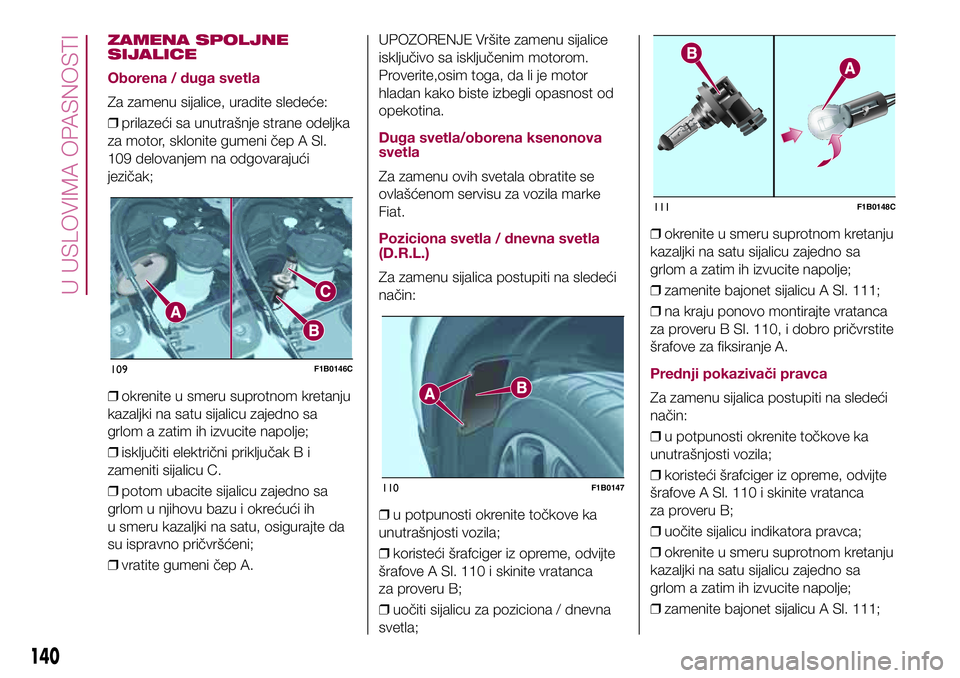

ZAMENA SPOLJNE
SIJALICE
Oborena / duga svetla
Za zamenu sijalice, uradite sledeće:
❒prilazeći sa unutrašnje strane odeljka
za motor, sklonite gumeni čep A Sl.
109 delovanjem na odgovarajući
jezičak;
❒okrenite u smeru suprotnom kretanju
kazaljki na satu sijalicu zajedno sa
grlom a zatim ih izvucite napolje;
❒isključiti električni priključak B i
zameniti sijalicu C.
❒potom ubacite sijalicu zajedno sa
grlom u njihovu bazu i okrećući ih
u smeru kazaljki na satu, osigurajte da
su ispravno pričvršćeni;
❒vratite gumeni čep A.UPOZORENJE Vršite zamenu sijalice
isključivo sa isključenim motorom.
Proverite,osim toga, da li je motor
hladan kako biste izbegli opasnost od
opekotina.
Duga svetla/oborena ksenonova
svetla
Za zamenu ovih svetala obratite se
ovlašćenom servisu za vozila marke
Fiat.
Poziciona svetla / dnevna svetla
(D.R.L.)
Za zamenu sijalica postupiti na sledeći
način:
❒u potpunosti okrenite točkove ka
unutrašnjosti vozila;
❒koristeći šrafciger iz opreme, odvijte
šrafove A Sl. 110 i skinite vratanca
za proveru B;
❒uočiti sijalicu za poziciona / dnevna
svetla;❒okrenite u smeru suprotnom kretanju
kazaljki na satu sijalicu zajedno sa
grlom a zatim ih izvucite napolje;
❒zamenite bajonet sijalicu A Sl. 111;
❒na kraju ponovo montirajte vratanca
za proveru B Sl. 110, i dobro pričvrstite
šrafove za fiksiranje A.
Prednji pokazivači pravca
Za zamenu sijalica postupiti na sledeći
način:
❒u potpunosti okrenite točkove ka
unutrašnjosti vozila;
❒koristeći šrafciger iz opreme, odvijte
šrafove A Sl. 110 i skinite vratanca
za proveru B;
❒uočite sijalicu indikatora pravca;
❒okrenite u smeru suprotnom kretanju
kazaljki na satu sijalicu zajedno sa
grlom a zatim ih izvucite napolje;
❒zamenite bajonet sijalicu A Sl. 111;
109F1B0146C
110F1B0147
111F1B0148C
140
U USLOVIMA OPASNOSTI

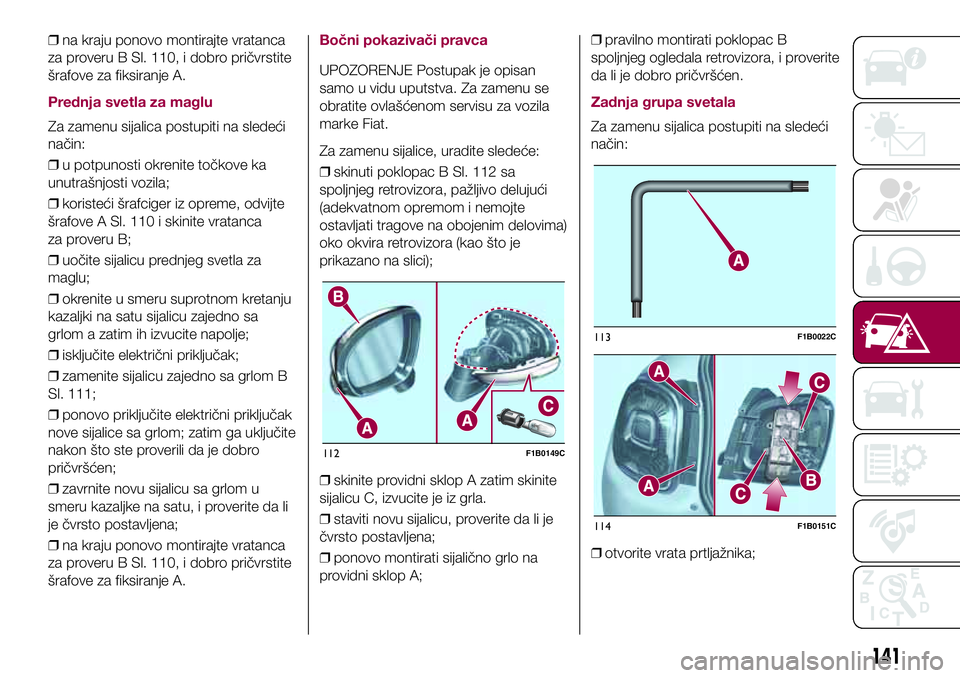

❒na kraju ponovo montirajte vratanca
za proveru B Sl. 110, i dobro pričvrstite
šrafove za fiksiranje A.
Prednja svetla za maglu
Za zamenu sijalica postupiti na sledeći
način:
❒u potpunosti okrenite točkove ka
unutrašnjosti vozila;
❒koristeći šrafciger iz opreme, odvijte
šrafove A Sl. 110 i skinite vratanca
za proveru B;
❒uočite sijalicu prednjeg svetla za
maglu;
❒okrenite u smeru suprotnom kretanju
kazaljki na satu sijalicu zajedno sa
grlom a zatim ih izvucite napolje;
❒isključite električni priključak;
❒zamenite sijalicu zajedno sa grlom B
Sl. 111;
❒ponovo priključite električni priključak
nove sijalice sa grlom; zatim ga uključite
nakon što ste proverili da je dobro
pričvršćen;
❒zavrnite novu sijalicu sa grlom u
smeru kazaljke na satu, i proverite da li
je čvrsto postavljena;
❒na kraju ponovo montirajte vratanca
za proveru B Sl. 110, i dobro pričvrstite
šrafove za fiksiranje A.
Bočni pokazivači pravca
UPOZORENJE Postupak je opisan
samo u vidu uputstva. Za zamenu se
obratite ovlašćenom servisu za vozila
marke Fiat.
Za zamenu sijalice, uradite sledeće:
❒skinuti poklopac B Sl. 112 sa
spoljnjeg retrovizora, pažljivo delujući
(adekvatnom opremom i nemojte
ostavljati tragove na obojenim delovima)
oko okvira retrovizora (kao što je
prikazano na slici);
❒skinite providni sklop A zatim skinite
sijalicu C, izvucite je iz grla.
❒staviti novu sijalicu, proverite da li je
čvrsto postavljena;
❒ponovo montirati sijalično grlo na
providni sklop A;❒pravilno montirati poklopac B
spoljnjeg ogledala retrovizora, i proverite
da li je dobro pričvršćen.
Zadnja grupa svetala
Za zamenu sijalica postupiti na sledeći
način:
❒otvorite vrata prtljažnika;
112F1B0149C
113F1B0022C
114F1B0151C
141

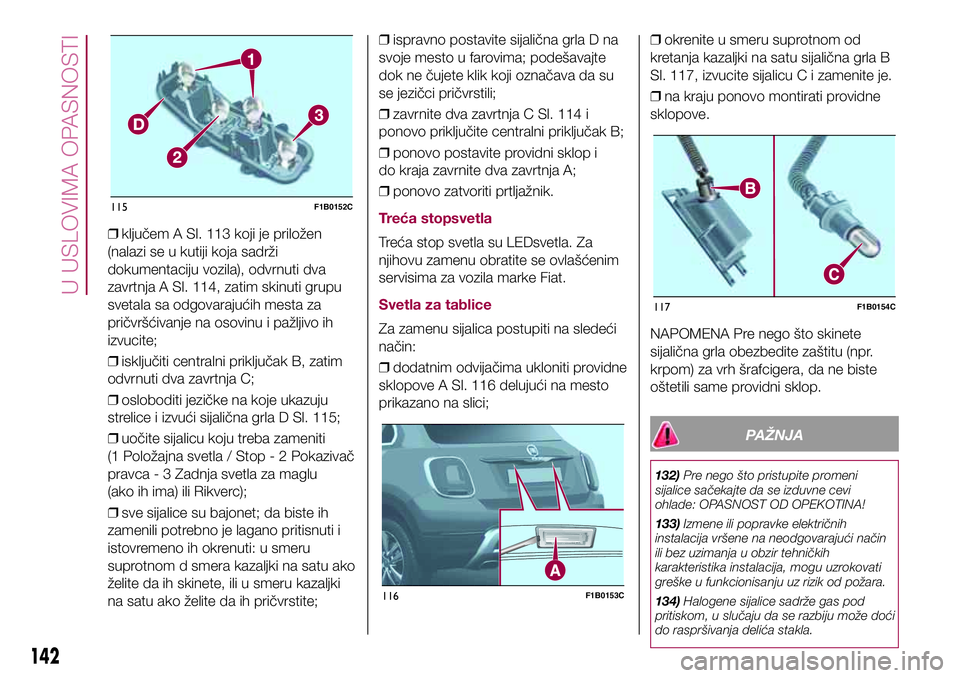

❒ključem A Sl. 113 koji je priložen
(nalazi se u kutiji koja sadrži
dokumentaciju vozila), odvrnuti dva
zavrtnja A Sl. 114, zatim skinuti grupu
svetala sa odgovarajućih mesta za
pričvršćivanje na osovinu i pažljivo ih
izvucite;
❒isključiti centralni priključak B, zatim
odvrnuti dva zavrtnja C;
❒osloboditi jezičke na koje ukazuju
strelice i izvući sijalična grla D Sl. 115;
❒uočite sijalicu koju treba zameniti
(1 Položajna svetla / Stop - 2 Pokazivač
pravca - 3 Zadnja svetla za maglu
(ako ih ima) ili Rikverc);
❒sve sijalice su bajonet; da biste ih
zamenili potrebno je lagano pritisnuti i
istovremeno ih okrenuti: u smeru
suprotnom d smera kazaljki na satu ako
želite da ih skinete, ili u smeru kazaljki
na satu ako želite da ih pričvrstite;❒ispravno postavite sijalična grla D na
svoje mesto u farovima; podešavajte
dok ne čujete klik koji označava da su
se jezičci pričvrstili;
❒zavrnite dva zavrtnja C Sl. 114 i
ponovo priključite centralni priključak B;
❒ponovo postavite providni sklop i
do kraja zavrnite dva zavrtnja A;
❒ponovo zatvoriti prtljažnik.Treća stopsvetla
Treća stop svetla su LEDsvetla. Za
njihovu zamenu obratite se ovlašćenim
servisima za vozila marke Fiat.
Svetla za tablice
Za zamenu sijalica postupiti na sledeći
način:
❒dodatnim odvijačima ukloniti providne
sklopove A Sl. 116 delujući na mesto
prikazano na slici;❒okrenite u smeru suprotnom od
kretanja kazaljki na satu sijalična grla B
Sl. 117, izvucite sijalicu C i zamenite je.
❒na kraju ponovo montirati providne
sklopove.
NAPOMENA Pre nego što skinete
sijalična grla obezbedite zaštitu (npr.
krpom) za vrh šrafcigera, da ne biste
oštetili same providni sklop.
PAŽNJA
132)Pre nego što pristupite promeni
sijalice sačekajte da se izduvne cevi
ohlade: OPASNOST OD OPEKOTINA!
133)Izmene ili popravke električnih
instalacija vršene na neodgovarajući način
ili bez uzimanja u obzir tehničkih
karakteristika instalacija, mogu uzrokovati
greške u funkcionisanju uz rizik od požara.
134)Halogene sijalice sadrže gas pod
pritiskom, u slučaju da se razbiju može doći
do raspršivanja delića stakla.
115F1B0152C
116F1B0153C
117F1B0154C
142
U USLOVIMA OPASNOSTI

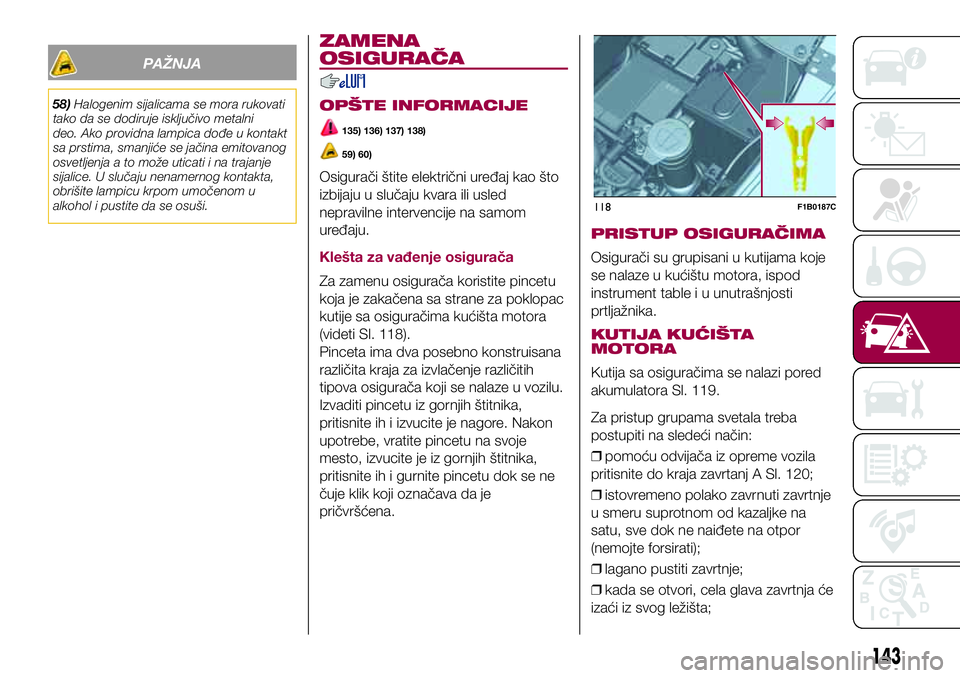

PAŽNJA
58)Halogenim sijalicama se mora rukovati
tako da se dodiruje isključivo metalni
deo. Ako providna lampica dođe u kontakt
sa prstima, smanjiće se jačina emitovanog
osvetljenja a to može uticati i na trajanje
sijalice. U slučaju nenamernog kontakta,
obrišite lampicu krpom umočenom u
alkohol i pustite da se osuši.
ZAMENA
OSIGURAČA
OPŠTE INFORMACIJE
135) 136) 137) 138)
59) 60)
Osigurači štite električni uređaj kao što
izbijaju u slučaju kvara ili usled
nepravilne intervencije na samom
uređaju.
Klešta za vađenje osigurača
Za zamenu osigurača koristite pincetu
koja je zakačena sa strane za poklopac
kutije sa osiguračima kućišta motora
(videti Sl. 118).
Pinceta ima dva posebno konstruisana
različita kraja za izvlačenje različitih
tipova osigurača koji se nalaze u vozilu.
Izvaditi pincetu iz gornjih štitnika,
pritisnite ih i izvucite je nagore. Nakon
upotrebe, vratite pincetu na svoje
mesto, izvucite je iz gornjih štitnika,
pritisnite ih i gurnite pincetu dok se ne
čuje klik koji označava da je
pričvršćena.
PRISTUP OSIGURAČIMA
Osigurači su grupisani u kutijama koje
se nalaze u kućištu motora, ispod
instrument table i u unutrašnjosti
prtljažnika.
KUTIJA KUĆIŠTA
MOTORA
Kutija sa osiguračima se nalazi pored
akumulatora Sl. 119.
Za pristup grupama svetala treba
postupiti na sledeći način:
❒pomoću odvijača iz opreme vozila
pritisnite do kraja zavrtanj A Sl. 120;
❒istovremeno polako zavrnuti zavrtnje
u smeru suprotnom od kazaljke na
satu, sve dok ne naiđete na otpor
(nemojte forsirati);
❒lagano pustiti zavrtnje;
❒kada se otvori, cela glava zavrtnja će
izaći iz svog ležišta;
118F1B0187C
143

❒skinuti poklopac B, povlačeći ga
nagore niz bočne vođice, kao što
je prikazano na slici.
Broj koji pokazuje na koje električno
kolo se odnosi svaki osigurač nalazi se
na poklopcu.
Nakon zamene osigurača, postupiti na
sledeći način:
❒pravilno ponovo postaviti poklopac B
na bočne vođice kutije;
❒povucite ga do kraja odozgo nadole;❒pomoću odvijača iz opreme vozila
pritisnite do kraja zavrtanj A;
❒polako zavrnuti zavrtnje u smeru
suprotnom od kazaljki na satu, sve dok
ne naiđete na otpor (nemojte forsirati);
❒polako otpustite vijak;
❒kada se zatvori, cela glava vijka će
ući u svoje ležište.

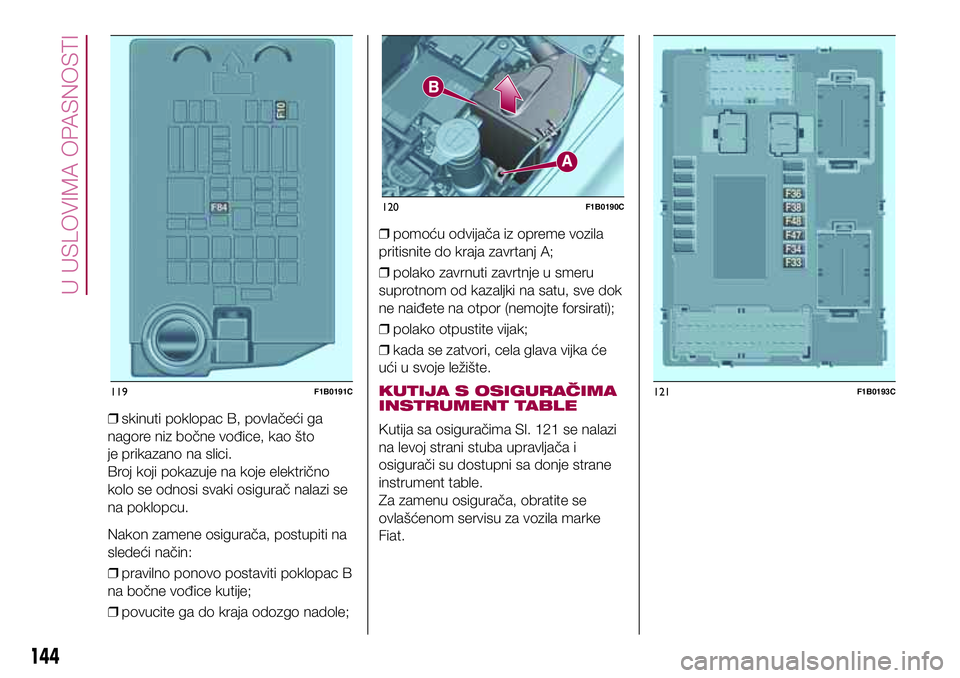

KUTIJA S OSIGURAČIMA
INSTRUMENT TABLE
Kutija sa osiguračima Sl. 121 se nalazi
na levoj strani stuba upravljača i
osigurači su dostupni sa donje strane
instrument table.
Za zamenu osigurača, obratite se
ovlašćenom servisu za vozila marke
Fiat.
119F1B0191C
120F1B0190C
121F1B0193C
144
U USLOVIMA OPASNOSTI

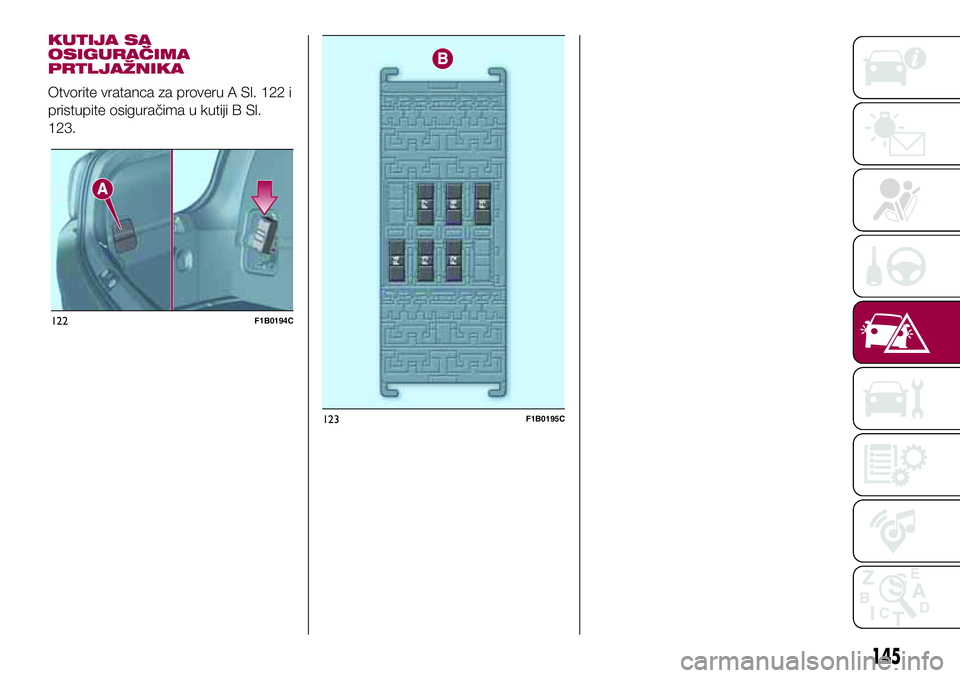

KUTIJA SA
OSIGURAČIMA
PRTLJAŽNIKA
Otvorite vratanca za proveru A Sl. 122 i
pristupite osiguračima u kutiji B Sl.
123.
122F1B0194C
123F1B0195C
145

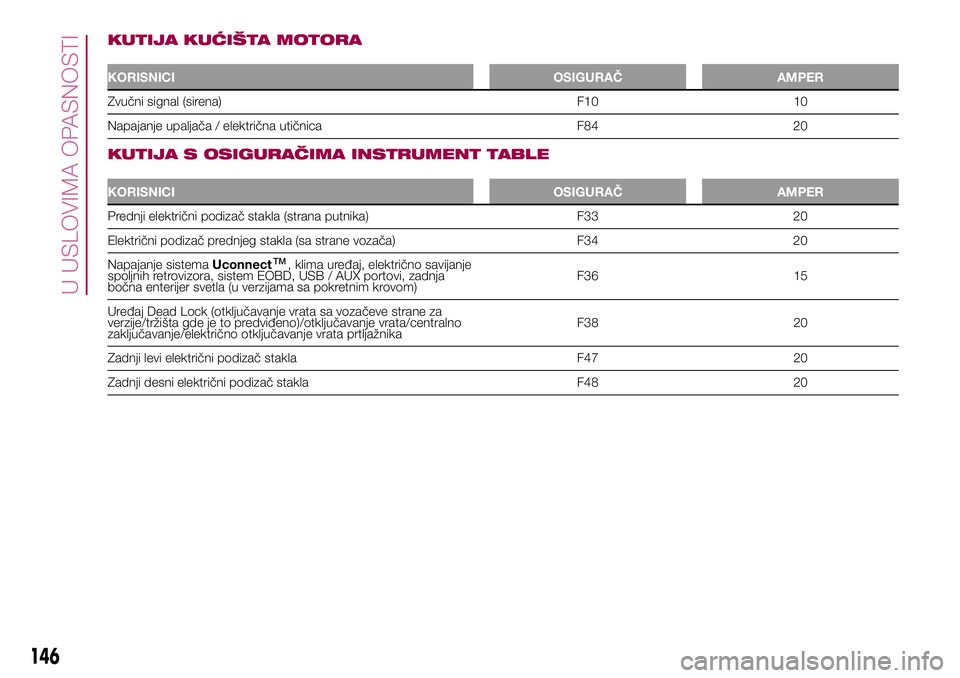

KUTIJA KUĆIŠTA MOTORA
KORISNICI OSIGURAČ AMPER
Zvučni signal (sirena) F10 10
Napajanje upaljača / električna utičnica F84 20
.
KUTIJA S OSIGURAČIMA INSTRUMENT TABLE
KORISNICI OSIGURAČ AMPER
Prednji električni podizač stakla (strana putnika) F33 20
Električni podizač prednjeg stakla (sa strane vozača) F34 20
Napajanje sistemaUconnect
™, klima uređaj, električno savijanje
spoljnih retrovizora, sistem EOBD, USB / AUX portovi, zadnja
bočna enterijer svetla (u verzijama sa pokretnim krovom)F36 15
Uređaj Dead Lock (otključavanje vrata sa vozačeve strane za
verzije/tržišta gde je to predviđeno)/otključavanje vrata/centralno
zaključavanje/električno otključavanje vrata prtljažnikaF38 20
Zadnji levi električni podizač stakla F47 20
Zadnji desni električni podizač stakla F48 20
146
U USLOVIMA OPASNOSTI

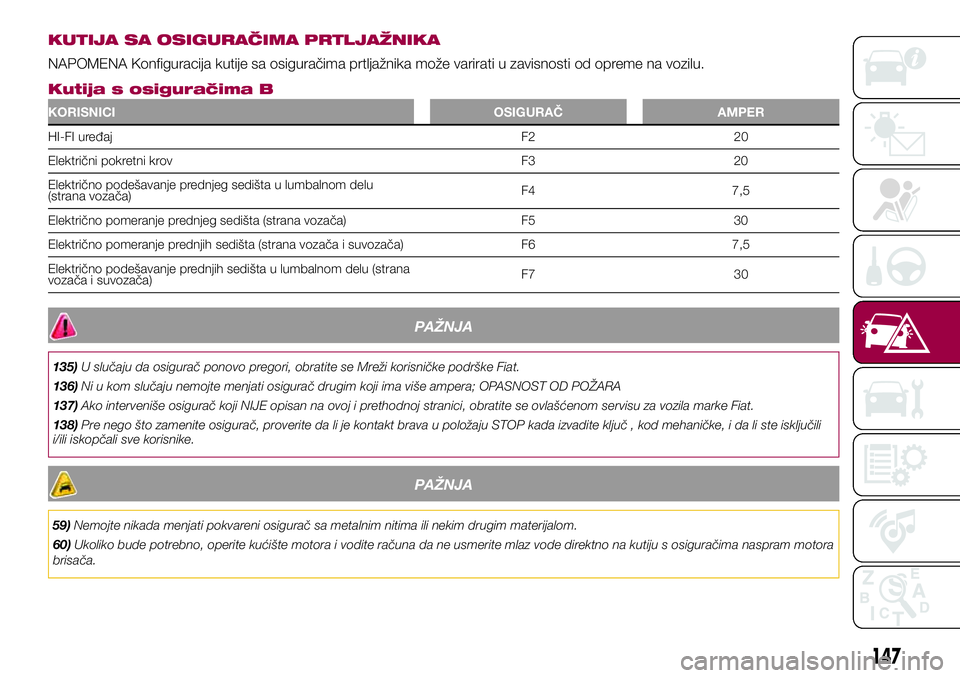

KUTIJA SA OSIGURAČIMA PRTLJAŽNIKA
NAPOMENA Konfiguracija kutije sa osiguračima prtljažnika može varirati u zavisnosti od opreme na vozilu.
Kutija s osiguračima B
KORISNICI OSIGURAČ AMPER
HI-FI uređaj F2 20
Električni pokretni krov F3 20
Električno podešavanje prednjeg sedišta u lumbalnom delu
(strana vozača)F4 7,5
Električno pomeranje prednjeg sedišta (strana vozača) F5 30
Električno pomeranje prednjih sedišta (strana vozača i suvozača) F6 7,5
Električno podešavanje prednjih sedišta u lumbalnom delu (strana
vozača i suvozača)F7 30
PAŽNJA
135)U slučaju da osigurač ponovo pregori, obratite se Mreži korisničke podrške Fiat.
136)Ni u kom slučaju nemojte menjati osigurač drugim koji ima više ampera; OPASNOST OD POŽARA
137)Ako interveniše osigurač koji NIJE opisan na ovoj i prethodnoj stranici, obratite se ovlašćenom servisu za vozila marke Fiat.
138)Pre nego što zamenite osigurač, proverite da li je kontakt brava u položaju STOP kada izvadite ključ , kod mehaničke, i da li ste isključili
i/ili iskopčali sve korisnike.
PAŽNJA
59)Nemojte nikada menjati pokvareni osigurač sa metalnim nitima ili nekim drugim materijalom.
60)Ukoliko bude potrebno, operite kućište motora i vodite računa da ne usmerite mlaz vode direktno na kutiju s osiguračima naspram motora
brisača.
147

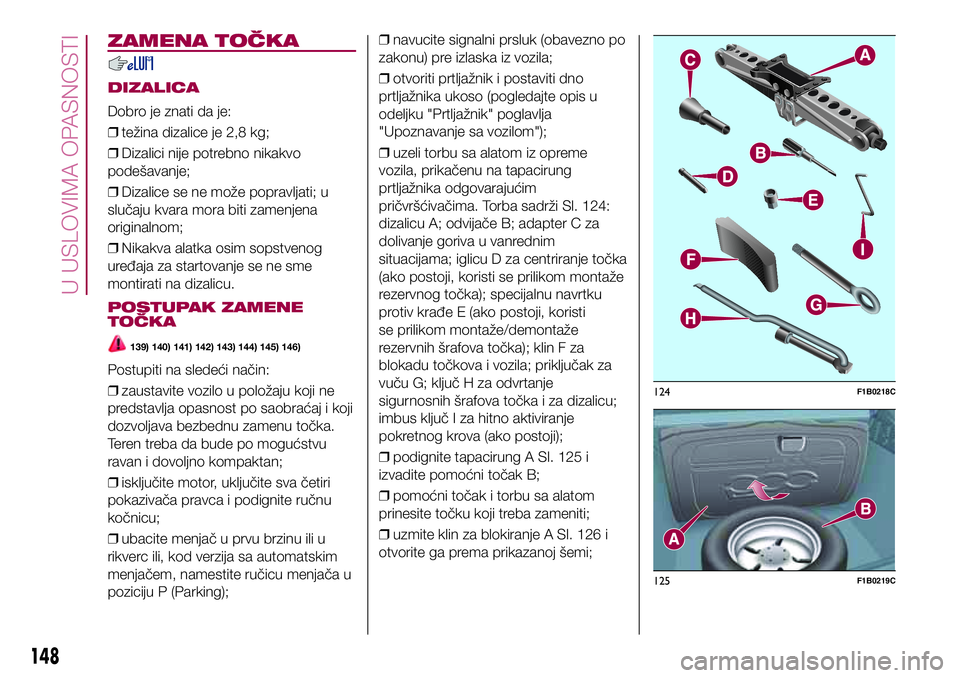

ZAMENA TOČKA
DIZALICA
Dobro je znati da je:
❒težina dizalice je 2,8 kg;
❒Dizalici nije potrebno nikakvo
podešavanje;
❒Dizalice se ne može popravljati; u
slučaju kvara mora biti zamenjena
originalnom;
❒Nikakva alatka osim sopstvenog
uređaja za startovanje se ne sme
montirati na dizalicu.
POSTUPAK ZAMENE
TOČKA
139) 140) 141) 142) 143) 144) 145) 146)
Postupiti na sledeći način:
❒zaustavite vozilo u položaju koji ne
predstavlja opasnost po saobraćaj i koji
dozvoljava bezbednu zamenu točka.
Teren treba da bude po mogućstvu
ravan i dovoljno kompaktan;
❒isključite motor, uključite sva četiri
pokazivača pravca i podignite ručnu
kočnicu;
❒ubacite menjač u prvu brzinu ili u
rikverc ili, kod verzija sa automatskim
menjačem, namestite ručicu menjača u
poziciju P (Parking);❒navucite signalni prsluk (obavezno po
zakonu) pre izlaska iz vozila;
❒otvoriti prtljažnik i postaviti dno
prtljažnika ukoso (pogledajte opis u
odeljku "Prtljažnik" poglavlja
"Upoznavanje sa vozilom");
❒uzeli torbu sa alatom iz opreme
vozila, prikačenu na tapacirung
prtljažnika odgovarajućim
pričvršćivačima. Torba sadrži Sl. 124:
dizalicu A; odvijače B; adapter C za
dolivanje goriva u vanrednim
situacijama; iglicu D za centriranje točka
(ako postoji, koristi se prilikom montaže
rezervnog točka); specijalnu navrtku
protiv krađe E (ako postoji, koristi
se prilikom montaže/demontaže
rezervnih šrafova točka); klin F za
blokadu točkova i vozila; priključak za
vuču G; ključ H za odvrtanje
sigurnosnih šrafova točka i za dizalicu;
imbus ključ I za hitno aktiviranje
pokretnog krova (ako postoji);
❒podignite tapacirung A Sl. 125 i
izvadite pomoćni točak B;
❒pomoćni točak i torbu sa alatom
prinesite točku koji treba zameniti;
❒uzmite klin za blokiranje A Sl. 126 i
otvorite ga prema prikazanoj šemi;
124F1B0218C
125F1B0219C
148
U USLOVIMA OPASNOSTI
