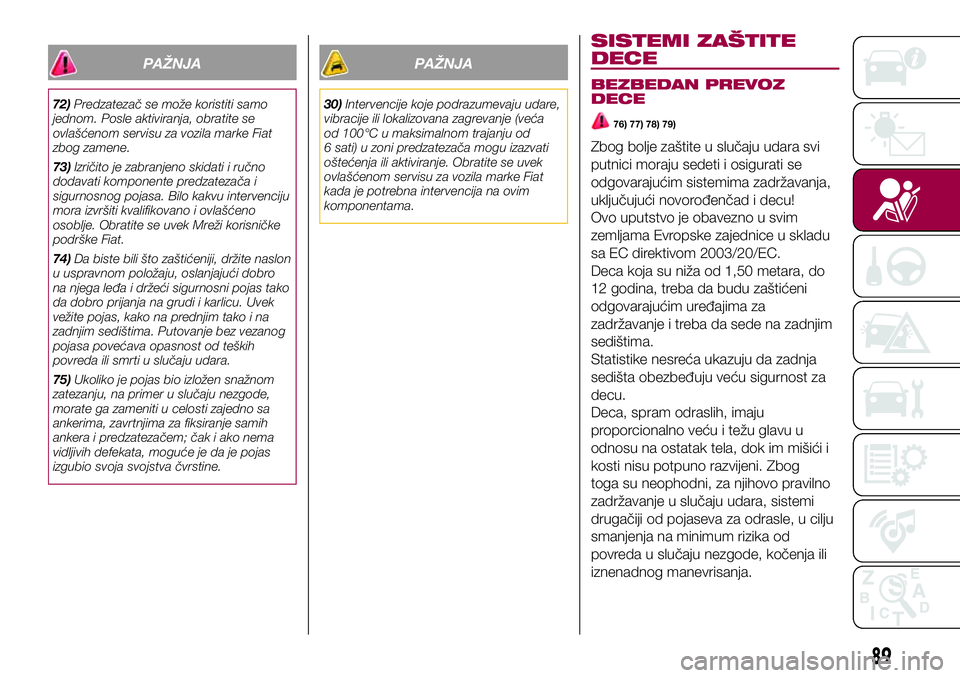

PAŽNJA
72)Predzatezač se može koristiti samo
jednom. Posle aktiviranja, obratite se
ovlašćenom servisu za vozila marke Fiat
zbog zamene.
73)Izričito je zabranjeno skidati i ručno
dodavati komponente predzatezača i
sigurnosnog pojasa. Bilo kakvu intervenciju
mora izvršiti kvalifikovano i ovlašćeno
osoblje. Obratite se uvek Mreži korisničke
podrške Fiat.
74)Da biste bili što zaštićeniji, držite naslon
u uspravnom položaju, oslanjajući dobro
na njega leđa i držeći sigurnosni pojas tako
da dobro prijanja na grudi i karlicu. Uvek
vežite pojas, kako na prednjim tako i na
zadnjim sedištima. Putovanje bez vezanog
pojasa povećava opasnost od teških
povreda ili smrti u slučaju udara.
75)Ukoliko je pojas bio izložen snažnom
zatezanju, na primer u slučaju nezgode,
morate ga zameniti u celosti zajedno sa
ankerima, zavrtnjima za fiksiranje samih
ankera i predzatezačem; čak i ako nema
vidljivih defekata, moguće je da je pojas
izgubio svoja svojstva čvrstine.
PAŽNJA
30)Intervencije koje podrazumevaju udare,
vibracije ili lokalizovana zagrevanje (veća
od 100°C u maksimalnom trajanju od
6 sati) u zoni predzatezača mogu izazvati
oštećenja ili aktiviranje. Obratite se uvek
ovlašćenom servisu za vozila marke Fiat
kada je potrebna intervencija na ovim
komponentama.
SISTEMI ZAŠTITE
DECE
BEZBEDAN PREVOZ
DECE
76) 77) 78) 79)
Zbog bolje zaštite u slučaju udara svi
putnici moraju sedeti i osigurati se
odgovarajućim sistemima zadržavanja,
uključujući novorođenčad i decu!
Ovo uputstvo je obavezno u svim
zemljama Evropske zajednice u skladu
sa EC direktivom 2003/20/EC.
Deca koja su niža od 1,50 metara, do
12 godina, treba da budu zaštićeni
odgovarajućim uređajima za
zadržavanje i treba da sede na zadnjim
sedištima.
Statistike nesreća ukazuju da zadnja
sedišta obezbeđuju veću sigurnost za
decu.
Deca, spram odraslih, imaju
proporcionalno veću i težu glavu u
odnosu na ostatak tela, dok im mišići i
kosti nisu potpuno razvijeni. Zbog
toga su neophodni, za njihovo pravilno
zadržavanje u slučaju udara, sistemi
drugačiji od pojaseva za odrasle, u cilju
smanjenja na minimum rizika od
povreda u slučaju nezgode, kočenja ili
iznenadnog manevrisanja.
89

Deca moraju sedeti tako da budu
bezbedna i da im bude udobno. U
skladu sa karateristikama upotrebljenih
dečijih sedišta, preporučuje se da što
je moguće duže (najmanje do 3-4
godine starosti) držite decu u sedištima
okrenutim suprotno od smera kretanja,
jer taj položaj najviše štiti u slučaju
udara.
Izbor uređaja za zadržavanje dece koji
najviše odgovara se vrši na osnovu
težine i dimenzija deteta. Postoje
različiti tipovi i sistemi zadržavanja dece
koji se mogu fiksirati na vozilo
sigurnosnim pojasevima ili ankera
ISOFIX/i-Size.
Preporučuje se da uvek odaberete
sistem za zadržavanje koji najviše
odgovara detetu; stoga uvek
konsultujte korisničko uputstvo i
uputstvo za održavanje koje se dobija
sa sedištem za decu da biste bili sigurni
da odgovara detetu za koje je
namenjeno.
U Evropi karakteristike sistema za
zadržavanje dece su propisane
normom ECE-R44, koja ih deli u pet
težinskih grupa:
Grupa Raspon težine
Grupa 0 do 10 kg težine
Grupa 0+ do 13 kg težine
Grupa Raspon težine
Grupa 1 9 do 18 kg težine
Grupa 2 15 do 25 kg težine
Grupa 3 22 do 36 kg težine
Normi ECE-R44 je nedavno dodat
propis ECE R-129, koji definiše
karakteristike novih sedišta za decu
i-Size (videti opis u paragrafu
"Prikladnost putničkih sedišta za
upotrebu sedišta za decu i-Size" za više
informacija).
Svi uređaji za zadržavanje moraju nositi
homologacione podatke, zajedno sa
kontrolnom markicom, na pločici čvrsto
fiksiranoj za sedište, koju nipošto ne
treba uklanjati.
U Liniji dodatne opreme MOPAR
®na
raspolaganju su dečija sedišta koja
odgovaraju svakoj težinskoj grupi.
Preporučujemo ovaj izbor, buduće da
su osmišljena upravo za vozila Fiat.
INSTALACIJA SEDIŠTA
PUTEM SIGURNOSNIH
POJASEVA
Univerzalna sedišta za decu koja se
instaliraju samo putem sigurnosnih
pojaseva su prošla homologaciju na
osnovu norme ECE R44 i podeljena su
u četiri težinske grupe.
80) 81) 82) 83)
UPOZORENJE Slike kojima se prikazuje
montaža su samo indikativnog
karaktera. Sedište ugradite prema
uputstvima koja su obavezno priložena
uz isto.
GRUPE0i0+
Deca do 13 kg moraju se prevoziti
okrenuta prema nazad u sedištu
predstavljenom na Sl. 74 koje,
podržavajući glavu, ne izaziva
pomeranje kolevke u slučaju naglog
usporavanja.
Sedišta za decu zadržavaju sigurnosni
pojasevi vozila, kao što je prikazano
na Sl. 74 i treba da zadrži dete svojim
ugrađenim pojasevima.
74F1B0110C
90
BEZBEDNOST

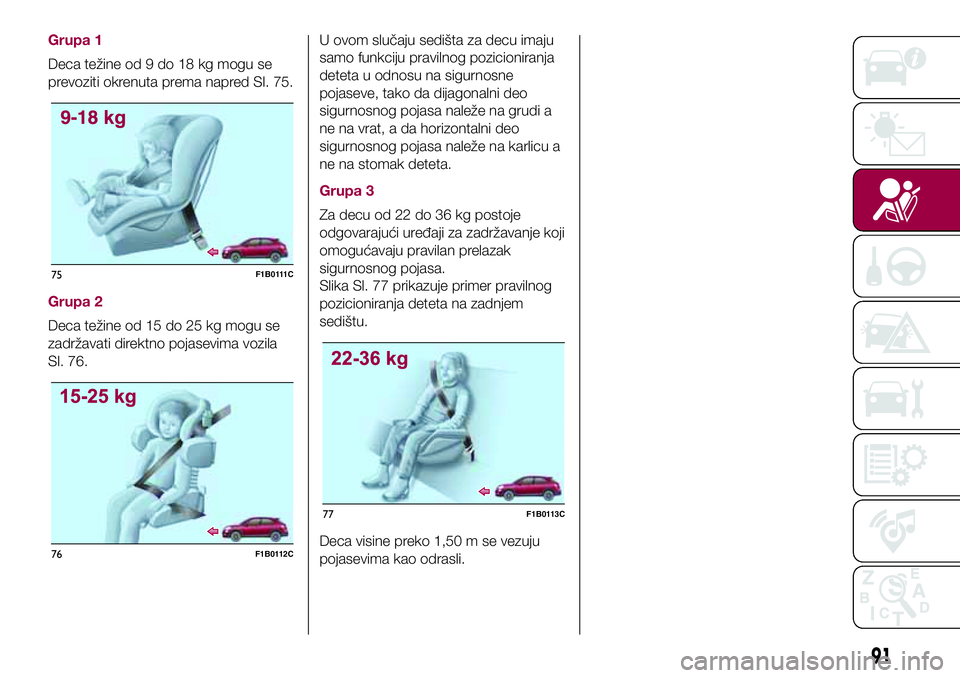

Grupa 1
Deca težine od 9 do 18 kg mogu se
prevoziti okrenuta prema napred Sl. 75.
Grupa 2
Deca težine od 15 do 25 kg mogu se
zadržavati direktno pojasevima vozila
Sl. 76.U ovom slučaju sedišta za decu imaju
samo funkciju pravilnog pozicioniranja
deteta u odnosu na sigurnosne
pojaseve, tako da dijagonalni deo
sigurnosnog pojasa naleže na grudi a
ne na vrat, a da horizontalni deo
sigurnosnog pojasa naleže na karlicu a
ne na stomak deteta.
Grupa 3
Za decu od 22 do 36 kg postoje
odgovarajući uređaji za zadržavanje koji
omogućavaju pravilan prelazak
sigurnosnog pojasa.
Slika Sl. 77 prikazuje primer pravilnog
pozicioniranja deteta na zadnjem
sedištu.
Deca visine preko 1,50 m se vezuju
pojasevima kao odrasli.
75F1B0111C
76F1B0112C
77F1B0113C
91

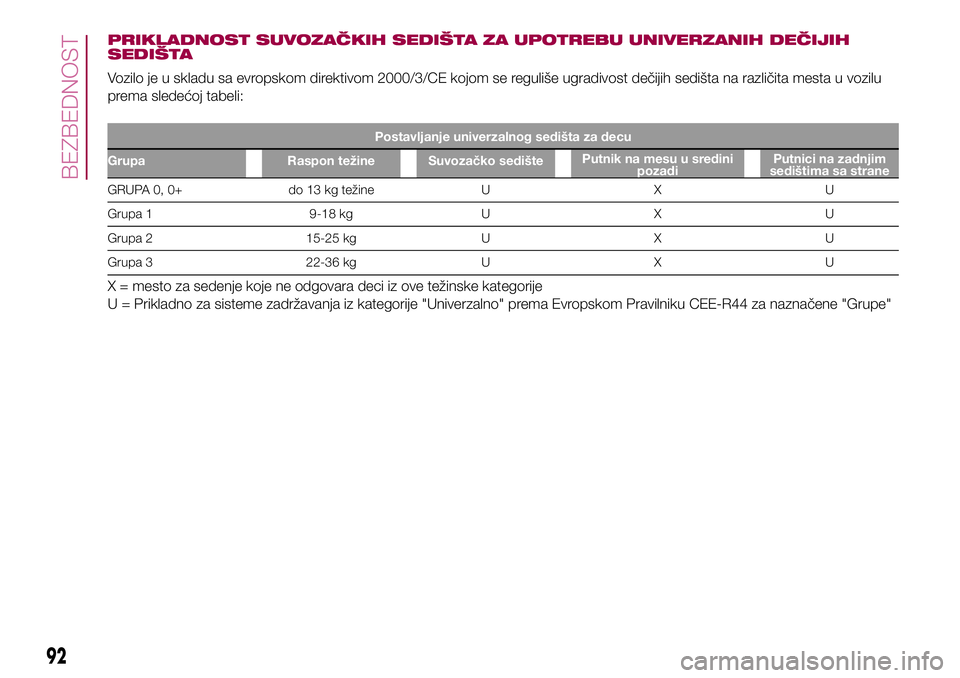

PRIKLADNOST SUVOZAČKIH SEDIŠTA ZA UPOTREBU UNIVERZANIH DEČIJIH
SEDIŠTA
Vozilo je u skladu sa evropskom direktivom 2000/3/CE kojom se reguliše ugradivost dečijih sedišta na različita mesta u vozilu
prema sledećoj tabeli:
Postavljanje univerzalnog sedišta za decu
Grupa Raspon težine Suvozačko sedištePutnik na mesu u sredini
pozadiPutnici na zadnjim
sedištima sa strane
GRUPA 0, 0+ do 13 kg težine U X U
Grupa 1 9-18 kg U X U
Grupa 2 15-25 kg U X U
Grupa 3 22-36 kg U X U
X = mesto za sedenje koje ne odgovara deci iz ove težinske kategorije
U = Prikladno za sisteme zadržavanja iz kategorije "Univerzalno" prema Evropskom Pravilniku CEE-R44 za naznačene "Grupe"
92
BEZBEDNOST

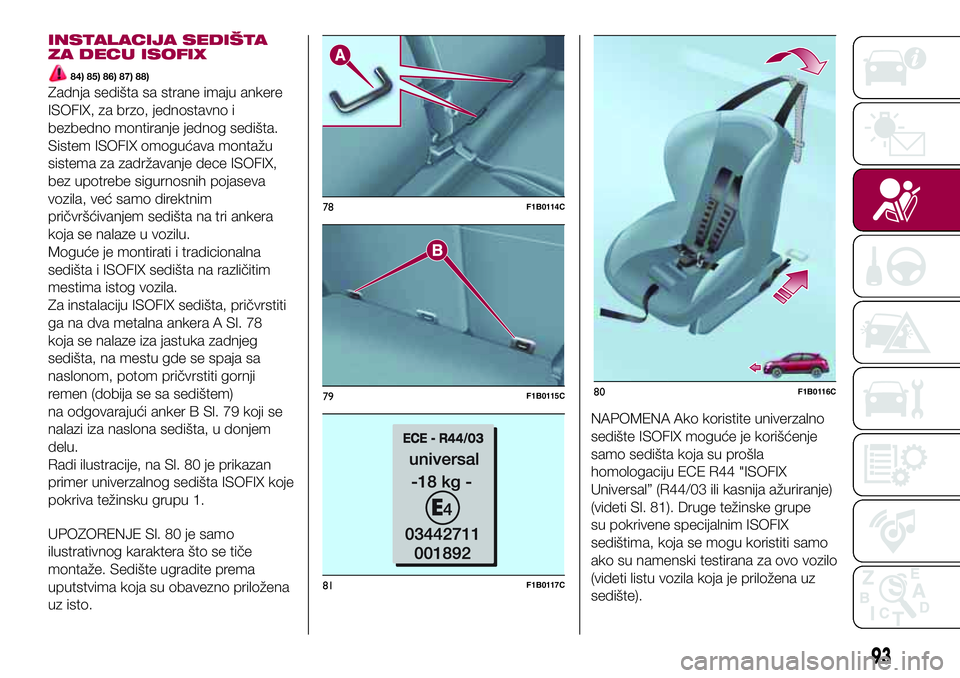

INSTALACIJA SEDIŠTA
ZA DECU ISOFIX
84) 85) 86) 87) 88)
Zadnja sedišta sa strane imaju ankere
ISOFIX, za brzo, jednostavno i
bezbedno montiranje jednog sedišta.
Sistem ISOFIX omogućava montažu
sistema za zadržavanje dece ISOFIX,
bez upotrebe sigurnosnih pojaseva
vozila, već samo direktnim
pričvršćivanjem sedišta na tri ankera
koja se nalaze u vozilu.
Moguće je montirati i tradicionalna
sedišta i ISOFIX sedišta na različitim
mestima istog vozila.
Za instalaciju ISOFIX sedišta, pričvrstiti
ga na dva metalna ankera A Sl. 78
koja se nalaze iza jastuka zadnjeg
sedišta, na mestu gde se spaja sa
naslonom, potom pričvrstiti gornji
remen (dobija se sa sedištem)
na odgovarajući anker B Sl. 79 koji se
nalazi iza naslona sedišta, u donjem
delu.
Radi ilustracije, na Sl. 80 je prikazan
primer univerzalnog sedišta ISOFIX koje
pokriva težinsku grupu 1.
UPOZORENJE Sl. 80 je samo
ilustrativnog karaktera što se tiče
montaže. Sedište ugradite prema
uputstvima koja su obavezno priložena
uz isto.NAPOMENA Ako koristite univerzalno
sedište ISOFIX moguće je korišćenje
samo sedišta koja su prošla
homologaciju ECE R44 "ISOFIX
Universal” (R44/03 ili kasnija ažuriranje)
(videti Sl. 81). Druge težinske grupe
su pokrivene specijalnim ISOFIX
sedištima, koja se mogu koristiti samo
ako su namenski testirana za ovo vozilo
(videti listu vozila koja je priložena uz
sedište).
78F1B0114C
79F1B0115C
81F1B0117C
80F1B0116C
93

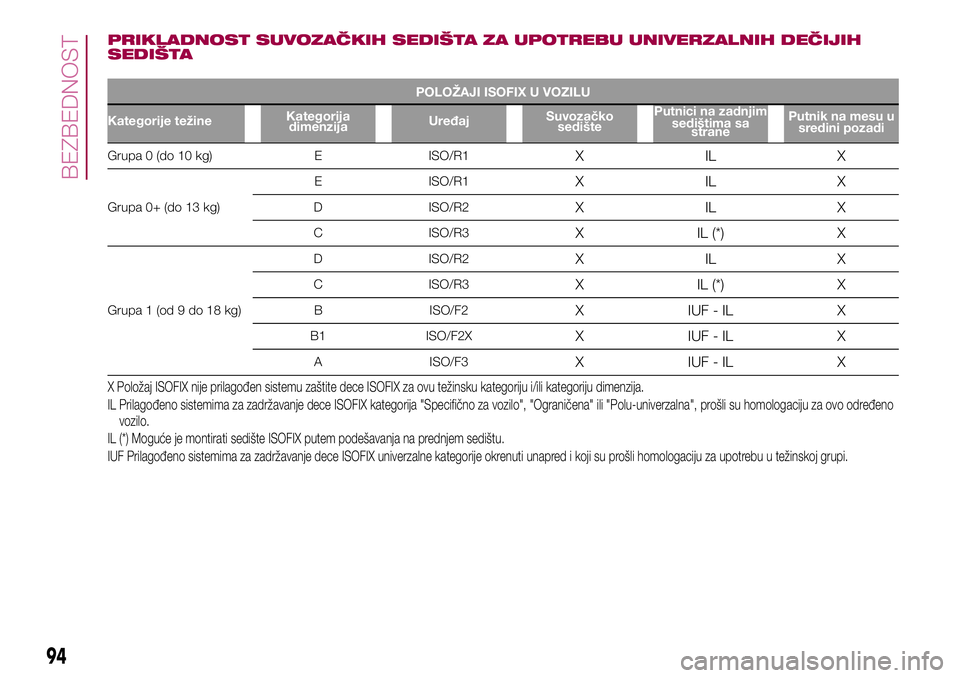

PRIKLADNOST SUVOZAČKIH SEDIŠTA ZA UPOTREBU UNIVERZALNIH DEČIJIH
SEDIŠTA
POLOŽAJI ISOFIX U VOZILU
Kategorije težineKategorija
dimenzijaUređajSuvozačko
sedištePutnici na zadnjim
sedištima sa
stranePutnik na mesu u
sredini pozadi
Grupa 0 (do 10 kg) E ISO/R1XILX
Grupa 0+ (do 13 kg)E ISO/R1
XILX
D ISO/R2XILX
C ISO/R3X IL (*) X
Grupa 1 (od 9 do 18 kg)D ISO/R2
XILX
C ISO/R3X IL (*) X
B ISO/F2X IUF-IL X
B1 ISO/F2XX IUF-IL X
A ISO/F3X IUF-IL X
X Položaj ISOFIX nije prilagođen sistemu zaštite dece ISOFIX za ovu težinsku kategoriju i/ili kategoriju dimenzija.
IL Prilagođeno sistemima za zadržavanje dece ISOFIX kategorija "Specifično za vozilo", "Ograničena" ili "Polu-univerzalna", prošli su homologaciju za ovo određeno
vozilo.
IL (*) Moguće je montirati sedište ISOFIX putem podešavanja na prednjem sedištu.
IUF Prilagođeno sistemima za zadržavanje dece ISOFIX univerzalne kategorije okrenuti unapred i koji su prošli homologaciju za upotrebu u težinskojgrupi.
94
BEZBEDNOST

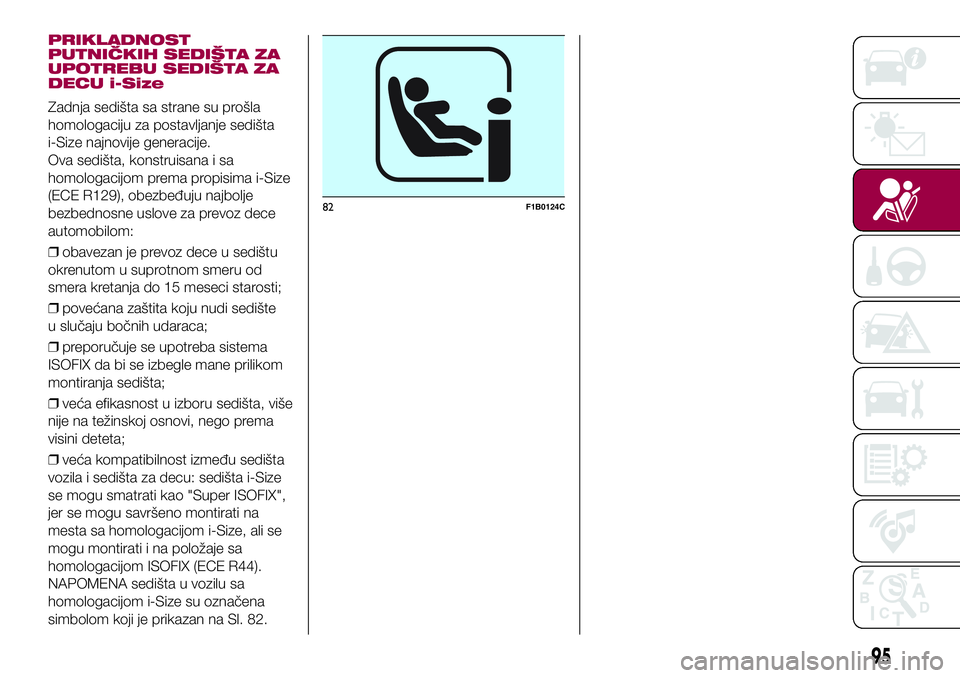

PRIKLADNOST
PUTNIČKIH SEDIŠTA ZA
UPOTREBU SEDIŠTA ZA
DECU i-Size
Zadnja sedišta sa strane su prošla
homologaciju za postavljanje sedišta
i-Size najnovije generacije.
Ova sedišta, konstruisana i sa
homologacijom prema propisima i-Size
(ECE R129), obezbeđuju najbolje
bezbednosne uslove za prevoz dece
automobilom:
❒obavezan je prevoz dece u sedištu
okrenutom u suprotnom smeru od
smera kretanja do 15 meseci starosti;
❒povećana zaštita koju nudi sedište
u slučaju bočnih udaraca;
❒preporučuje se upotreba sistema
ISOFIX da bi se izbegle mane prilikom
montiranja sedišta;
❒veća efikasnost u izboru sedišta, više
nije na težinskoj osnovi, nego prema
visini deteta;
❒veća kompatibilnost između sedišta
vozila i sedišta za decu: sedišta i-Size
se mogu smatrati kao "Super ISOFIX",
jer se mogu savršeno montirati na
mesta sa homologacijom i-Size, ali se
mogu montirati i na položaje sa
homologacijom ISOFIX (ECE R44).
NAPOMENA sedišta u vozilu sa
homologacijom i-Size su označena
simbolom koji je prikazan na Sl. 82.
82F1B0124C
95

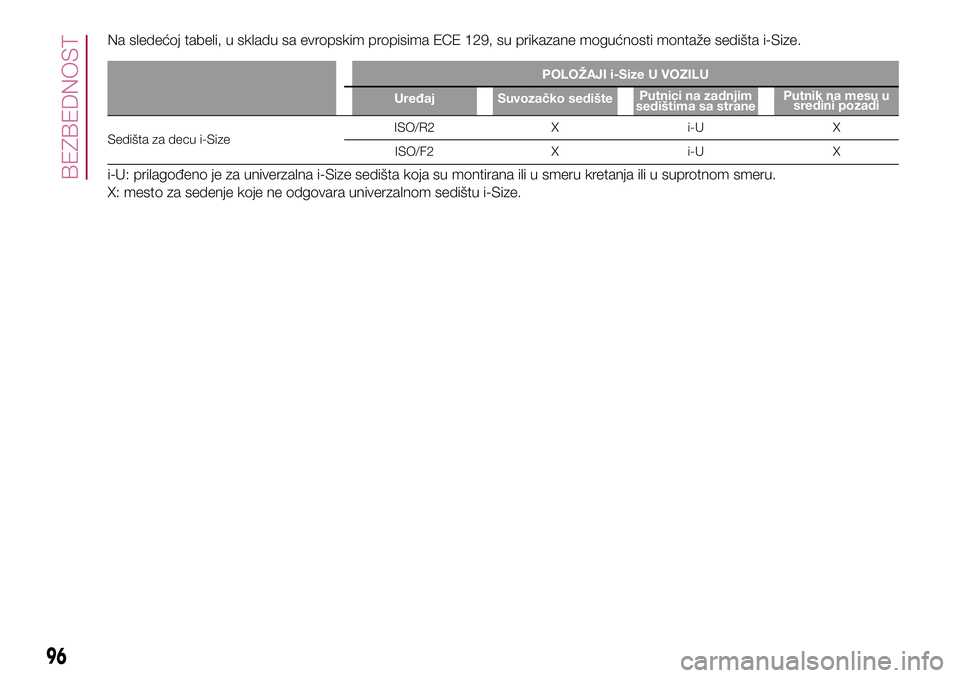

Na sledećoj tabeli, u skladu sa evropskim propisima ECE 129, su prikazane mogućnosti montaže sedišta i-Size.
POLOŽAJI i-Size U VOZILU
Uređaj Suvozačko sedištePutnici na zadnjim
sedištima sa stranePutnik na mesu u
sredini pozadi
Sedišta za decu i-SizeISO/R2 X i-U X
ISO/F2 X i-U X
i-U: prilagođeno je za univerzalna i-Size sedišta koja su montirana ili u smeru kretanja ili u suprotnom smeru.
X: mesto za sedenje koje ne odgovara univerzalnom sedištu i-Size.
96
BEZBEDNOST

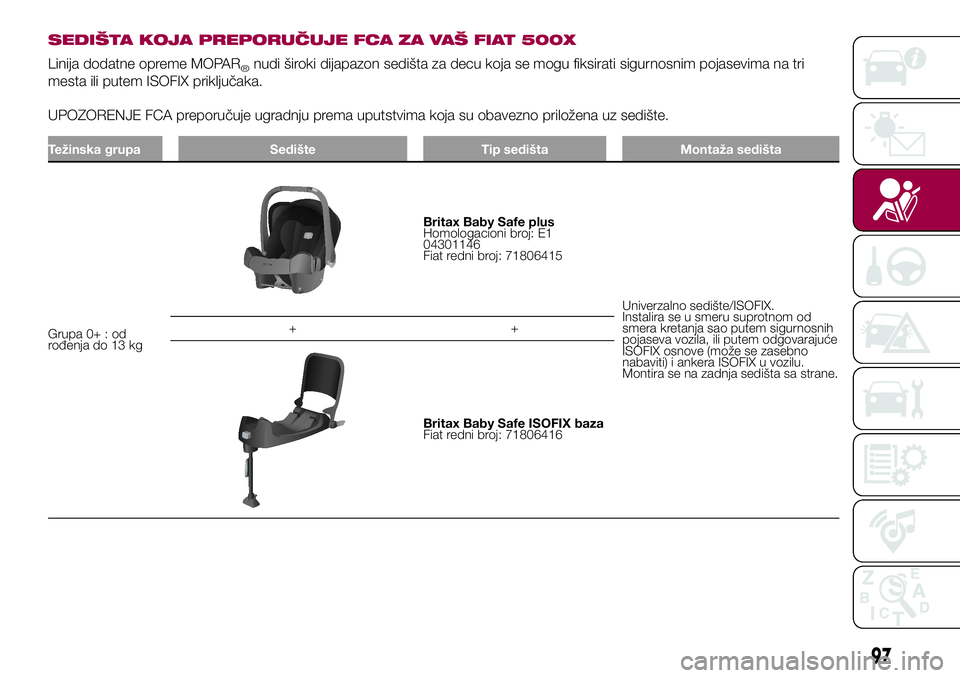

SEDIŠTA KOJA PREPORUČUJE FCA ZA VAŠ FIAT 500X
Linija dodatne opreme MOPAR®nudi široki dijapazon sedišta za decu koja se mogu fiksirati sigurnosnim pojasevima na tri
mesta ili putem ISOFIX priključaka.
UPOZORENJE FCA preporučuje ugradnju prema uputstvima koja su obavezno priložena uz sedište.
Težinska grupa Sedište Tip sedišta Montaža sedišta
Grupa 0+ : od
rođenja do 13 kg
Britax Baby Safe plus
Homologacioni broj: E1
04301146
Fiat redni broj: 71806415
Univerzalno sedište/ISOFIX.
Instalira se u smeru suprotnom od
smera kretanja sao putem sigurnosnih
pojaseva vozila, ili putem odgovarajuće
ISOFIX osnove (može se zasebno
nabaviti) i ankera ISOFIX u vozilu.
Montira se na zadnja sedišta sa strane. ++
Britax Baby Safe ISOFIX baza
Fiat redni broj: 71806416
97

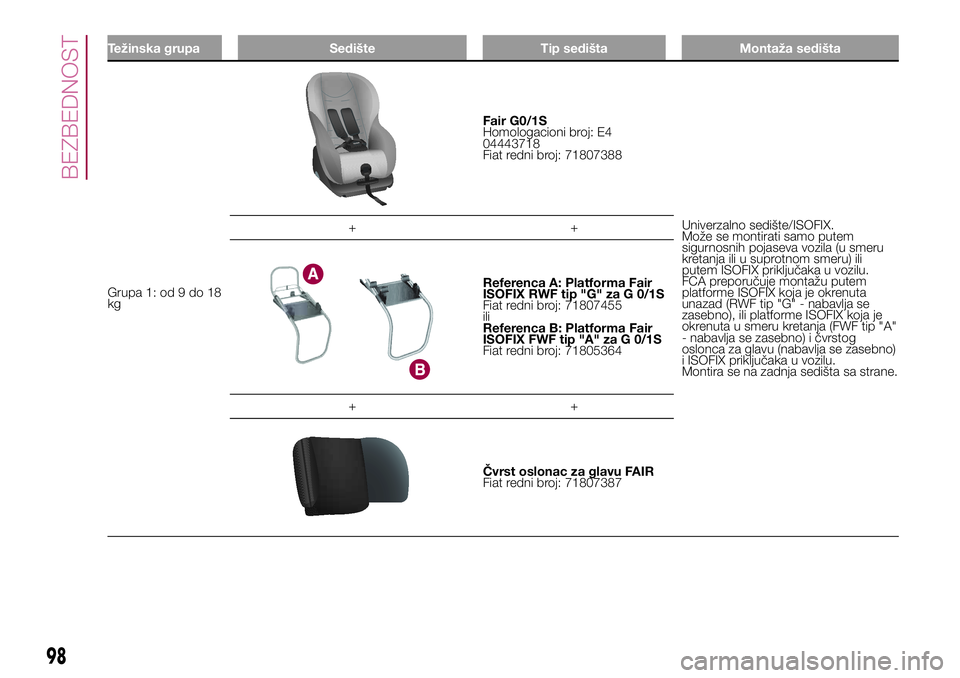

Težinska grupa Sedište Tip sedišta Montaža sedišta
Grupa 1: od 9 do 18
kg
Fair G0/1S
Homologacioni broj: E4
04443718
Fiat redni broj: 71807388
Univerzalno sedište/ISOFIX.
Može se montirati samo putem
sigurnosnih pojaseva vozila (u smeru
kretanja ili u suprotnom smeru) ili
putem ISOFIX priključaka u vozilu.
FCA preporučuje montažu putem
platforme ISOFIX koja je okrenuta
unazad (RWF tip "G" - nabavlja se
zasebno), ili platforme ISOFIX koja je
okrenuta u smeru kretanja (FWF tip "A"
- nabavlja se zasebno) i čvrstog
oslonca za glavu (nabavlja se zasebno)
i ISOFIX priključaka u vozilu.
Montira se na zadnja sedišta sa strane. ++
Referenca A: Platforma Fair
ISOFIX RWF tip "G" za G 0/1S
Fiat redni broj: 71807455
ili
Referenca B: Platforma Fair
ISOFIX FWF tip "A" za G 0/1S
Fiat redni broj: 71805364
++
Čvrst oslonac za glavu FAIR
Fiat redni broj: 71807387
98
BEZBEDNOST
