❒kada su ključevi izvučeni, ponovo
namestiti donju oblogu C Sl. 146,
proverite da li je dobro pričvršćena i do
kraja zavrnite pričvrsne zavrtnje B.
PAŽNJA
65)Preporučuje se da se ponovna
montaža obavi u ovlašćenom servisu za
vozila marke Fiat. Ako želite sami ovo
da obavite, obratite posebnu pažnju na
pravilno spajanje spojnica. U suprotnom se
može čuti šum usled nepravilnog
pričvršćivanja donje obloge na gornju.

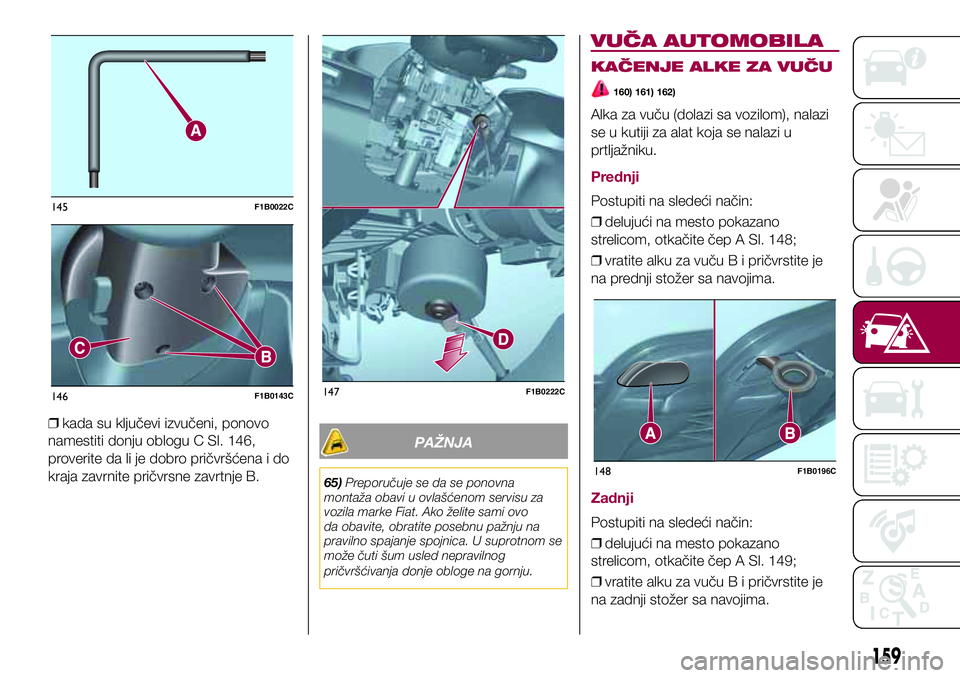

VUČA AUTOMOBILA
KAČENJE ALKE ZA VUČU
160) 161) 162)
Alka za vuču (dolazi sa vozilom), nalazi
se u kutiji za alat koja se nalazi u
prtljažniku.
Prednji
Postupiti na sledeći način:
❒delujući na mesto pokazano
strelicom, otkačite čep A Sl. 148;
❒vratite alku za vuču B i pričvrstite je
na prednji stožer sa navojima.
Zadnji
Postupiti na sledeći način:
❒delujući na mesto pokazano
strelicom, otkačite čep A Sl. 149;
❒vratite alku za vuču B i pričvrstite je
na zadnji stožer sa navojima.
145F1B0022C
146F1B0143C147F1B0222C
148F1B0196C
159

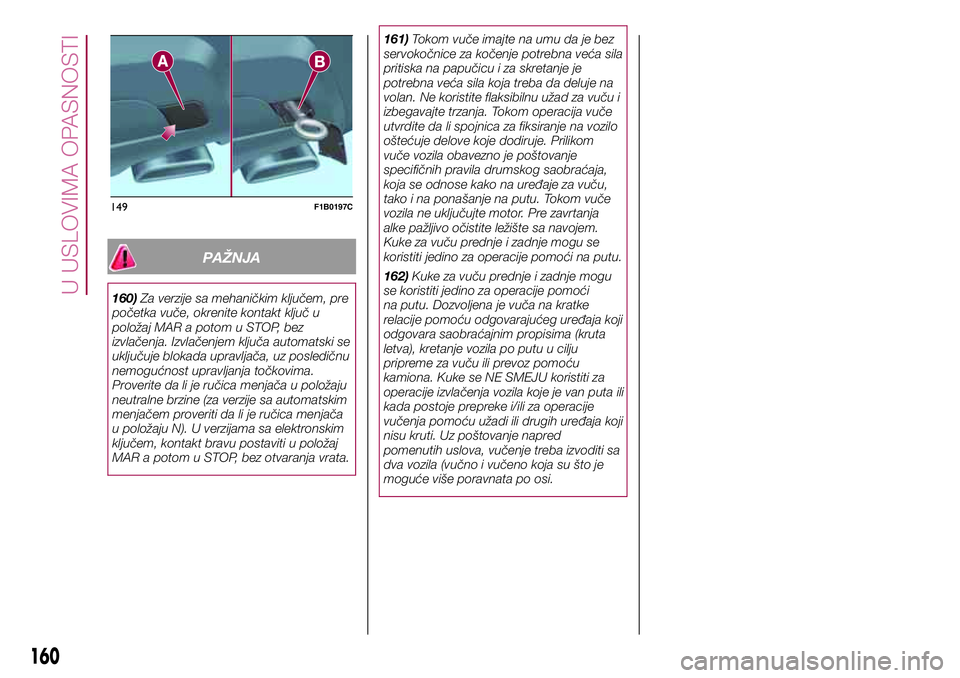

PAŽNJA
160)Za verzije sa mehaničkim ključem, pre
početka vuče, okrenite kontakt ključ u
položaj MAR a potom u STOP, bez
izvlačenja. Izvlačenjem ključa automatski se
uključuje blokada upravljača, uz posledičnu
nemogućnost upravljanja točkovima.
Proverite da li je ručica menjača u položaju
neutralne brzine (za verzije sa automatskim
menjačem proveriti da li je ručica menjača
u položaju N). U verzijama sa elektronskim
ključem, kontakt bravu postaviti u položaj
MAR a potom u STOP, bez otvaranja vrata.161)Tokom vuče imajte na umu da je bez
servokočnice za kočenje potrebna veća sila
pritiska na papučicu i za skretanje je
potrebna veća sila koja treba da deluje na
volan. Ne koristite flaksibilnu užad za vuču i
izbegavajte trzanja. Tokom operacija vuče
utvrdite da li spojnica za fiksiranje na vozilo
oštećuje delove koje dodiruje. Prilikom
vuče vozila obavezno je poštovanje
specifičnih pravila drumskog saobraćaja,
koja se odnose kako na uređaje za vuču,
tako i na ponašanje na putu. Tokom vuče
vozila ne uključujte motor. Pre zavrtanja
alke pažljivo očistite ležište sa navojem.
Kuke za vuču prednje i zadnje mogu se
koristiti jedino za operacije pomoći na putu.
162)Kuke za vuču prednje i zadnje mogu
se koristiti jedino za operacije pomoći
na putu. Dozvoljena je vuča na kratke
relacije pomoću odgovarajućeg uređaja koji
odgovara saobraćajnim propisima (kruta
letva), kretanje vozila po putu u cilju
pripreme za vuču ili prevoz pomoću
kamiona. Kuke se NE SMEJU koristiti za
operacije izvlačenja vozila koje je van puta ili
kada postoje prepreke i/ili za operacije
vučenja pomoću užadi ili drugih uređaja koji
nisu kruti. Uz poštovanje napred
pomenutih uslova, vučenje treba izvoditi sa
dva vozila (vučno i vučeno koja su što je
moguće više poravnata po osi.
149F1B0197C
160
U USLOVIMA OPASNOSTI

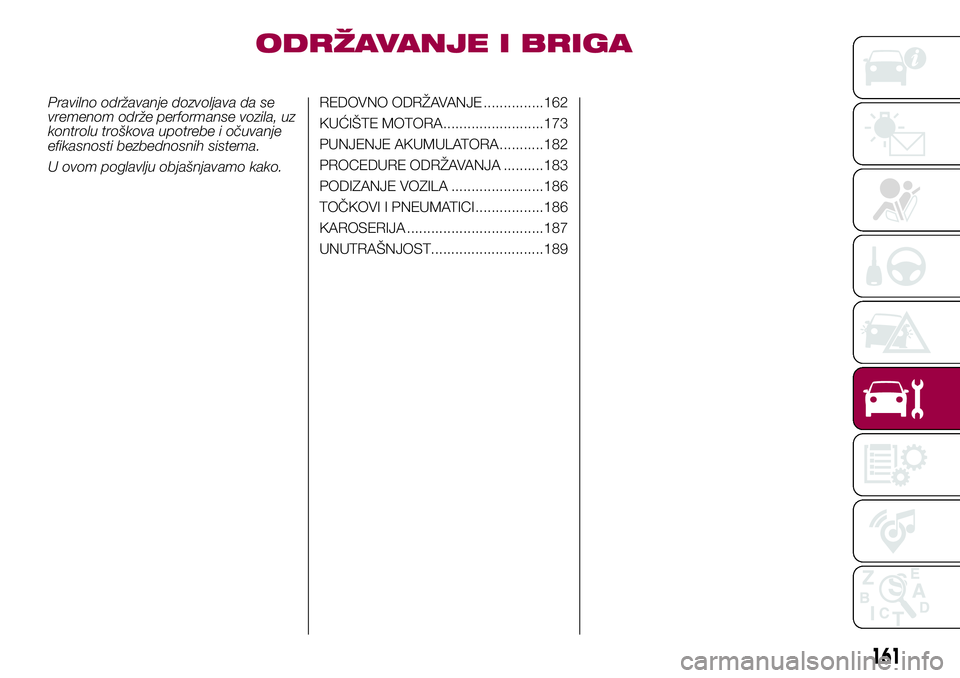

ODRŽAVANJE I BRIGA
Pravilno održavanje dozvoljava da se
vremenom održe performanse vozila, uz
kontrolu troškova upotrebe i očuvanje
efikasnosti bezbednosnih sistema.
U ovom poglavlju objašnjavamo kako.REDOVNO ODRŽAVANJE ...............162
KUĆIŠTE MOTORA.........................173
PUNJENJE AKUMULATORA ...........182
PROCEDURE ODRŽAVANJA ..........183
PODIZANJE VOZILA .......................186
TOČKOVI I PNEUMATICI .................186
KAROSERIJA ..................................187
UNUTRAŠNJOST............................189
161

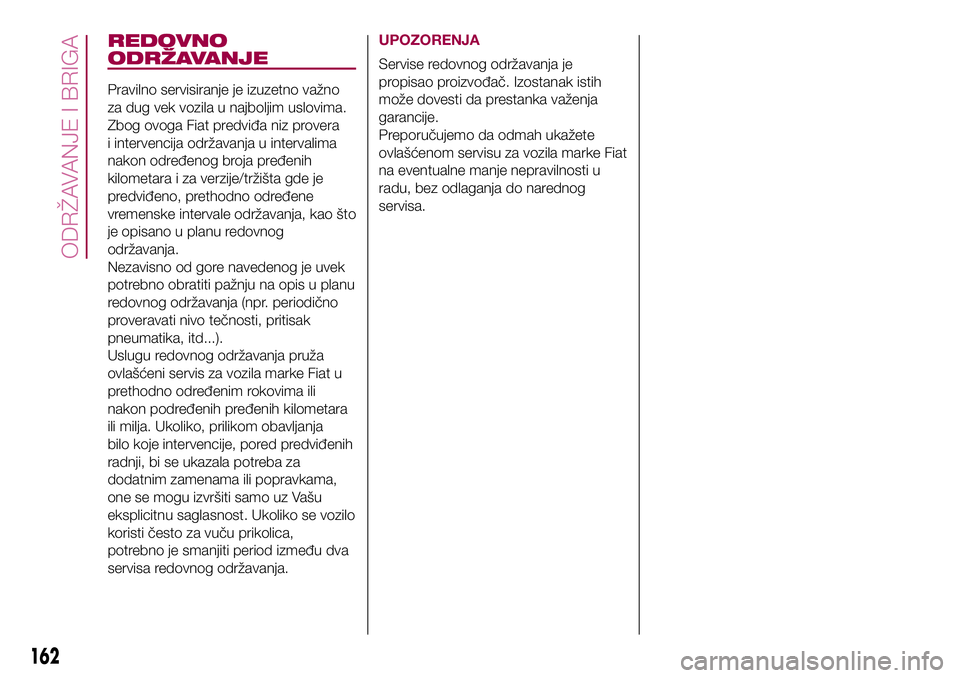

REDOVNO
ODRŽAVANJE
Pravilno servisiranje je izuzetno važno
za dug vek vozila u najboljim uslovima.
Zbog ovoga Fiat predviđa niz provera
i intervencija održavanja u intervalima
nakon određenog broja pređenih
kilometara i za verzije/tržišta gde je
predviđeno, prethodno određene
vremenske intervale održavanja, kao što
je opisano u planu redovnog
održavanja.
Nezavisno od gore navedenog je uvek
potrebno obratiti pažnju na opis u planu
redovnog održavanja (npr. periodično
proveravati nivo tečnosti, pritisak
pneumatika, itd...).
Uslugu redovnog održavanja pruža
ovlašćeni servis za vozila marke Fiat u
prethodno određenim rokovima ili
nakon podređenih pređenih kilometara
ili milja. Ukoliko, prilikom obavljanja
bilo koje intervencije, pored predviđenih
radnji, bi se ukazala potreba za
dodatnim zamenama ili popravkama,
one se mogu izvršiti samo uz Vašu
eksplicitnu saglasnost. Ukoliko se vozilo
koristi često za vuču prikolica,
potrebno je smanjiti period između dva
servisa redovnog održavanja.
UPOZORENJA
Servise redovnog održavanja je
propisao proizvođač. Izostanak istih
može dovesti da prestanka važenja
garancije.
Preporučujemo da odmah ukažete
ovlašćenom servisu za vozila marke Fiat
na eventualne manje nepravilnosti u
radu, bez odlaganja do narednog
servisa.
162
ODRŽAVANJE I BRIGA

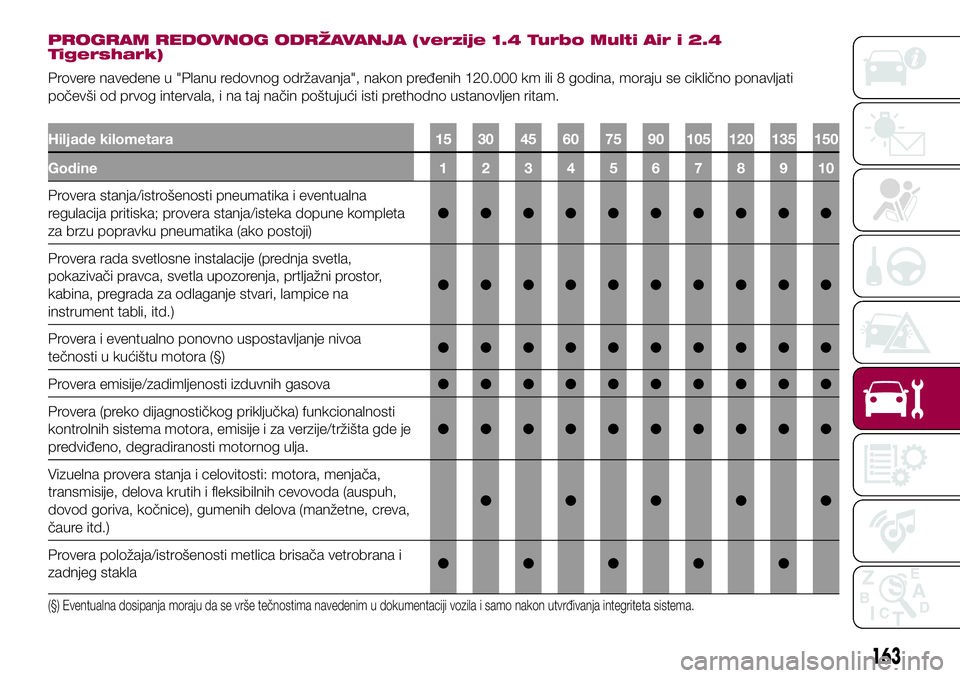

PROGRAM REDOVNOG ODRŽAVANJA (verzije 1.4 Turbo Multi Air i 2.4
Tigershark)
Provere navedene u "Planu redovnog održavanja", nakon pređenih 120.000 km ili 8 godina, moraju se ciklično ponavljati
počevši od prvog intervala, i na taj način poštujući isti prethodno ustanovljen ritam.
Hiljade kilometara 15 30 45 60 75 90 105 120 135 150
Godine12345678910
Provera stanja/istrošenosti pneumatika i eventualna
regulacija pritiska; provera stanja/isteka dopune kompleta
za brzu popravku pneumatika (ako postoji)●●●●●●●●●●
Provera rada svetlosne instalacije (prednja svetla,
pokazivači pravca, svetla upozorenja, prtljažni prostor,
kabina, pregrada za odlaganje stvari, lampice na
instrument tabli, itd.)●●●●●●●●●●
Provera i eventualno ponovno uspostavljanje nivoa
tečnosti u kućištu motora (§)●●●●●●●●●●
Provera emisije/zadimljenosti izduvnih gasova●●●●●●●●●●
Provera (preko dijagnostičkog priključka) funkcionalnosti
kontrolnih sistema motora, emisije i za verzije/tržišta gde je
predviđeno, degradiranosti motornog ulja.●●●●●●●●●●
Vizuelna provera stanja i celovitosti: motora, menjača,
transmisije, delova krutih i fleksibilnih cevovoda (auspuh,
dovod goriva, kočnice), gumenih delova (manžetne, creva,
čaure itd.)●●●●●
Provera položaja/istrošenosti metlica brisača vetrobrana i
zadnjeg stakla●●●●●
(§) Eventualna dosipanja moraju da se vrše tečnostima navedenim u dokumentaciji vozila i samo nakon utvrđivanja integriteta sistema.
163

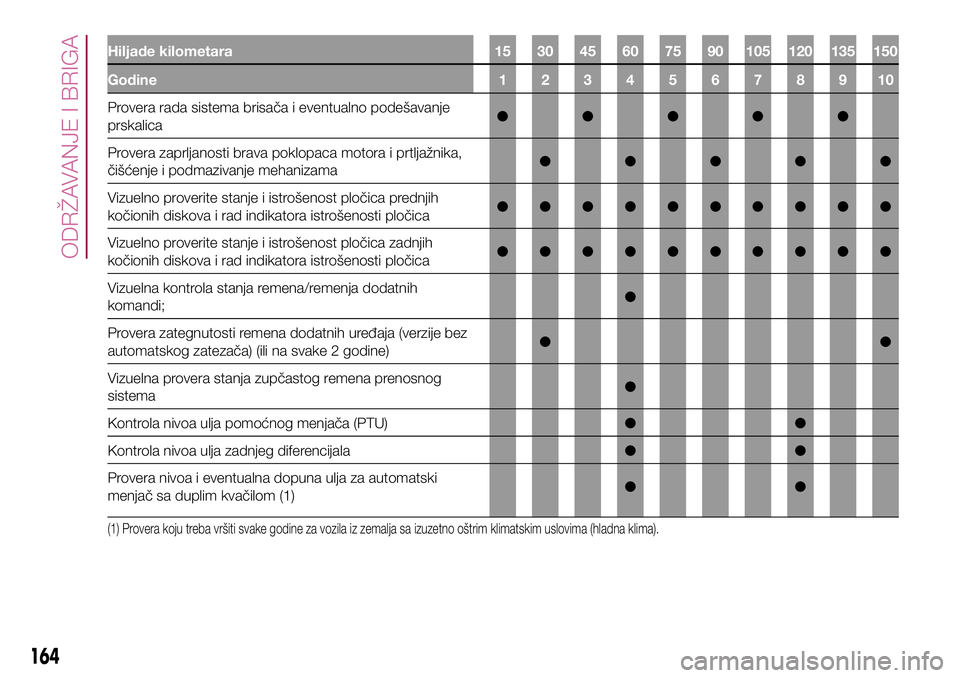

Hiljade kilometara 15 30 45 60 75 90 105 120 135 150
Godine12345678910
Provera rada sistema brisača i eventualno podešavanje
prskalica●●●●●
Provera zaprljanosti brava poklopaca motora i prtljažnika,
čišćenje i podmazivanje mehanizama●●●●●
Vizuelno proverite stanje i istrošenost pločica prednjih
kočionih diskova i rad indikatora istrošenosti pločica●●●●●●●●●●
Vizuelno proverite stanje i istrošenost pločica zadnjih
kočionih diskova i rad indikatora istrošenosti pločica●●●●●●●●●●
Vizuelna kontrola stanja remena/remenja dodatnih
komandi;●
Provera zategnutosti remena dodatnih uređaja (verzije bez
automatskog zatezača) (ili na svake 2 godine)●●
Vizuelna provera stanja zupčastog remena prenosnog
sistema●
Kontrola nivoa ulja pomoćnog menjača (PTU)●●
Kontrola nivoa ulja zadnjeg diferencijala●●
Provera nivoa i eventualna dopuna ulja za automatski
menjač sa duplim kvačilom (1)●●
(1) Provera koju treba vršiti svake godine za vozila iz zemalja sa izuzetno oštrim klimatskim uslovima (hladna klima).
164
ODRŽAVANJE I BRIGA

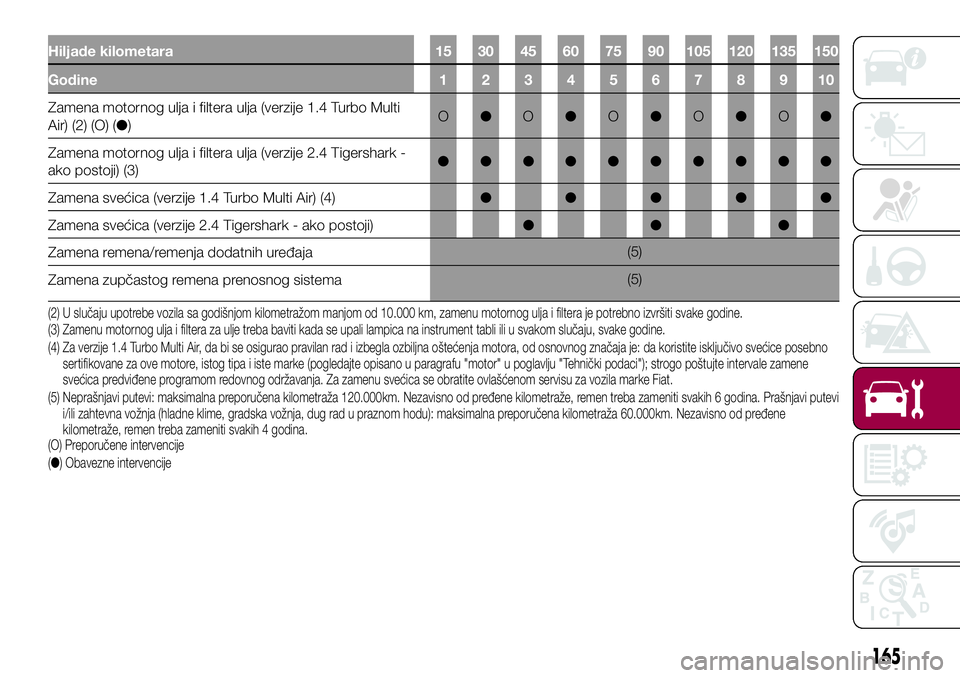

Hiljade kilometara 15 30 45 60 75 90 105 120 135 150
Godine12345678910
Zamena motornog ulja i filtera ulja (verzije 1.4 Turbo Multi
Air) (2) (O) (●)O●O●O●O●O●
Zamena motornog ulja i filtera ulja (verzije 2.4 Tigershark -
ako postoji) (3)●●●●●●●●●●
Zamena svećica (verzije 1.4 Turbo Multi Air) (4)●●●●●
Zamena svećica (verzije 2.4 Tigershark - ako postoji)●●●
Zamena remena/remenja dodatnih uređaja(5)
Zamena zupčastog remena prenosnog sistema(5)
(2) U slučaju upotrebe vozila sa godišnjom kilometražom manjom od 10.000 km, zamenu motornog ulja i filtera je potrebno izvršiti svake godine.
(O) Preporučene intervencije
(●) Obavezne intervencije (3) Zamenu motornog ulja i filtera za ulje treba baviti kada se upali lampica na instrument tabli ili u svakom slučaju, svake godine.
(4) Za verzije 1.4 Turbo Multi Air, da bi se osigurao pravilan rad i izbegla ozbiljna oštećenja motora, od osnovnog značaja je: da koristite isključivosvećice posebno
sertifikovane za ove motore, istog tipa i iste marke (pogledajte opisano u paragrafu "motor" u poglavlju "Tehnički podaci"); strogo poštujte intervale zamene
svećica predviđene programom redovnog održavanja. Za zamenu svećica se obratite ovlašćenom servisu za vozila marke Fiat.
(5) Neprašnjavi putevi: maksimalna preporučena kilometraža 120.000km. Nezavisno od pređene kilometraže, remen treba zameniti svakih 6 godina. Prašnjavi putevi
i/ili zahtevna vožnja (hladne klime, gradska vožnja, dug rad u praznom hodu): maksimalna preporučena kilometraža 60.000km. Nezavisno od pređene
kilometraže, remen treba zameniti svakih 4 godina.
165

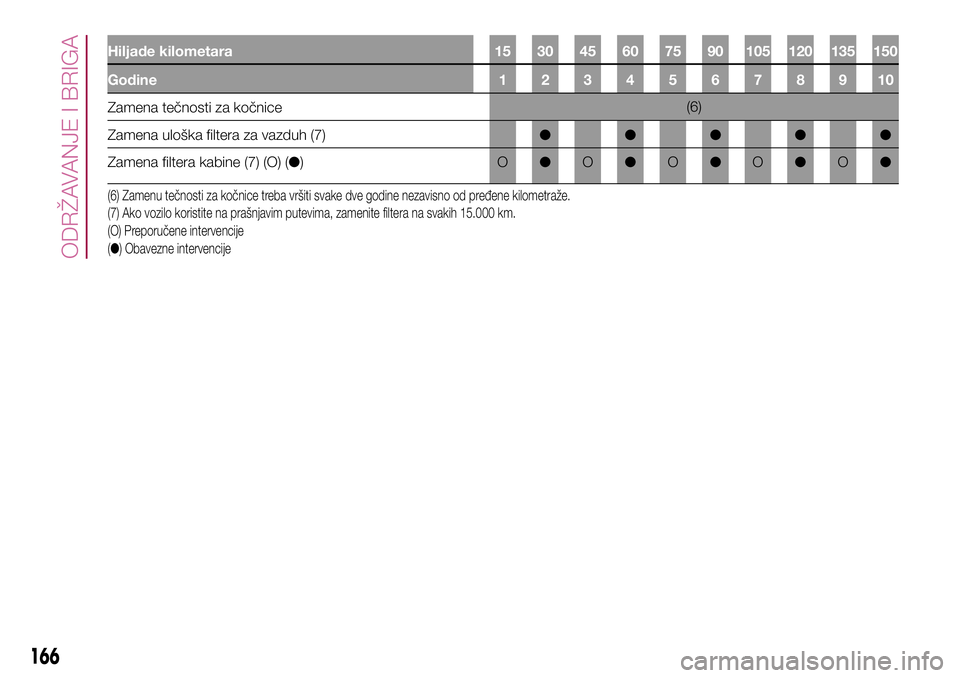

Hiljade kilometara 15 30 45 60 75 90 105 120 135 150
Godine12345678910
Zamena tečnosti za kočnice(6)
Zamena uloška filtera za vazduh (7)●●●●●
Zamena filtera kabine (7) (O) (●)O●O●O●O●O●
(6) Zamenu tečnosti za kočnice treba vršiti svake dve godine nezavisno od pređene kilometraže.
(7) Ako vozilo koristite na prašnjavim putevima, zamenite filtera na svakih 15.000 km.
(O) Preporučene intervencije
(●) Obavezne intervencije
166
ODRŽAVANJE I BRIGA

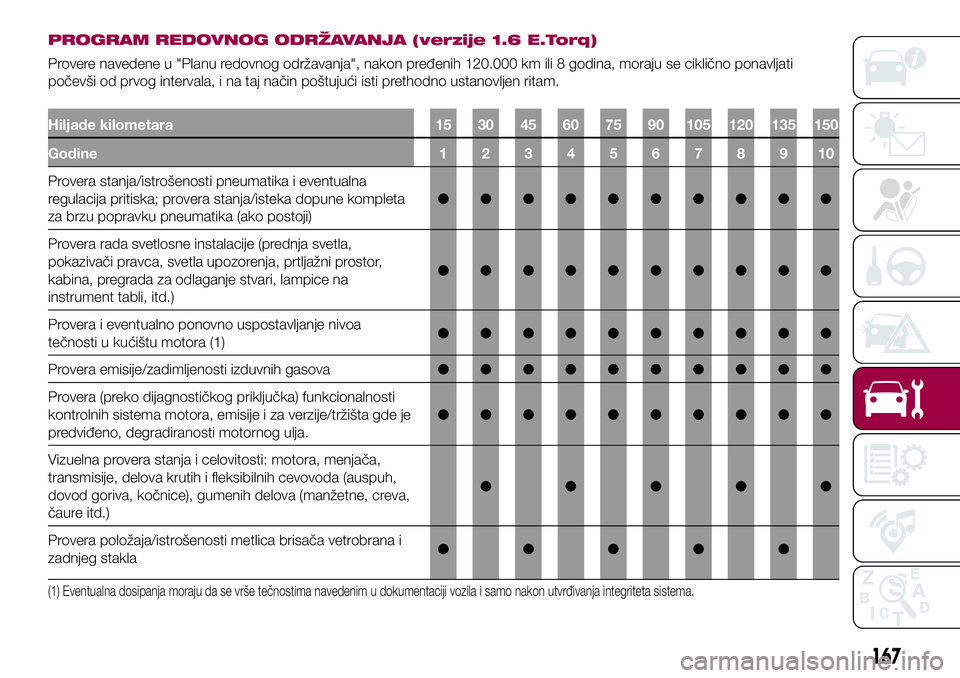

PROGRAM REDOVNOG ODRŽAVANJA (verzije 1.6 E.Torq)
Provere navedene u "Planu redovnog održavanja", nakon pređenih 120.000 km ili 8 godina, moraju se ciklično ponavljati
počevši od prvog intervala, i na taj način poštujući isti prethodno ustanovljen ritam.
Hiljade kilometara 15 30 45 60 75 90 105 120 135 150
Godine12345678910
Provera stanja/istrošenosti pneumatika i eventualna
regulacija pritiska; provera stanja/isteka dopune kompleta
za brzu popravku pneumatika (ako postoji)●●●●●●●●●●
Provera rada svetlosne instalacije (prednja svetla,
pokazivači pravca, svetla upozorenja, prtljažni prostor,
kabina, pregrada za odlaganje stvari, lampice na
instrument tabli, itd.)●●●●●●●●●●
Provera i eventualno ponovno uspostavljanje nivoa
tečnosti u kućištu motora (1)●●●●●●●●●●
Provera emisije/zadimljenosti izduvnih gasova●●●●●●●●●●
Provera (preko dijagnostičkog priključka) funkcionalnosti
kontrolnih sistema motora, emisije i za verzije/tržišta gde je
predviđeno, degradiranosti motornog ulja.●●●●●●●●●●
Vizuelna provera stanja i celovitosti: motora, menjača,
transmisije, delova krutih i fleksibilnih cevovoda (auspuh,
dovod goriva, kočnice), gumenih delova (manžetne, creva,
čaure itd.)●●●●●
Provera položaja/istrošenosti metlica brisača vetrobrana i
zadnjeg stakla●●●●●
(1) Eventualna dosipanja moraju da se vrše tečnostima navedenim u dokumentaciji vozila i samo nakon utvrđivanja integriteta sistema.
167

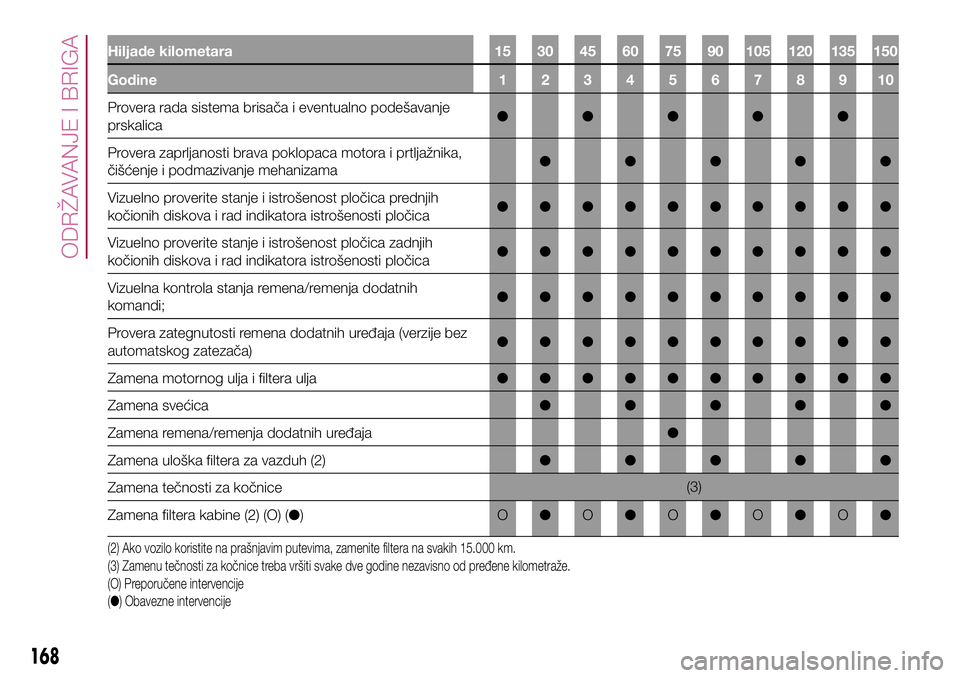

Hiljade kilometara 15 30 45 60 75 90 105 120 135 150
Godine12345678910
Provera rada sistema brisača i eventualno podešavanje
prskalica●●●●●
Provera zaprljanosti brava poklopaca motora i prtljažnika,
čišćenje i podmazivanje mehanizama●●●●●
Vizuelno proverite stanje i istrošenost pločica prednjih
kočionih diskova i rad indikatora istrošenosti pločica●●●●●●●●●●
Vizuelno proverite stanje i istrošenost pločica zadnjih
kočionih diskova i rad indikatora istrošenosti pločica●●●●●●●●●●
Vizuelna kontrola stanja remena/remenja dodatnih
komandi;●●●●●●●●●●
Provera zategnutosti remena dodatnih uređaja (verzije bez
automatskog zatezača)●●●●●●●●●●
Zamena motornog ulja i filtera ulja●●●●●●●●●●
Zamena svećica●●●●●
Zamena remena/remenja dodatnih uređaja●
Zamena uloška filtera za vazduh (2)●●●●●
Zamena tečnosti za kočnice(3)
Zamena filtera kabine (2) (O) (●)O●O●O●O●O●
(2) Ako vozilo koristite na prašnjavim putevima, zamenite filtera na svakih 15.000 km.
(3) Zamenu tečnosti za kočnice treba vršiti svake dve godine nezavisno od pređene kilometraže.
(O) Preporučene intervencije
(●) Obavezne intervencije
168
