FIAT 500X 2017 Knjižica za upotrebu i održavanje (in Serbian)

TEŽINE
Težine (kg) 1.4 Turbo Multi Air
1.4 Turbo Multi Air(*)1.6 E.Torq
Težina praznog vozila (sa svim
tečnostima, rezervoarom za
gorivo napunjenim do 90% i bez
dodatne opreme)1320 1430 1275
Korisna nosivost sa vozačem
(**)555 / 540(***)670 600
Maksimalno dozvoljeno
opterećenje
(****)
– prednja osovina 1050 1150 1050
– zadnja osovina 900 1000 900
– ukupno: 1875 2100 1875
Vučno opterećenje
– prikolica sa sopstvenim
sistemom kočenja1200 1200 800
Maksimalno opterećenje na kugli
kuke (prikolica sa kočnicom)60 60 60
Maksimalno opterećenje na
krovu
(*****)50 50 50
(*) Verzije sa automatskim menjačem AT9
(**) Kada postoji posebna oprema (pokretni krov, uređaj za vuču prikolice, itd.) težina praznog vozila se povećava a time se smanjuje korisna nosivost, u odnosu na
maksimalna dozvoljena opterećenja.
(***) Verzije za specijalna tržišta
(****) Opterećenja koja se ne smeju prekoračiti. Korisnik je odgovoran za raspoređivanje robe u prtljažnom prostoru i/ili na tovarnoj površini u skladu sa maksimalnim
dozvoljenim opterećenjima.
(*****) Sa šipkama nosača prtljaga
199

Težine (kg)
2,4 Tigershark(*)1.3 Multijet 1.6 Multijet
Težina praznog vozila (sa svim
tečnostima, rezervoarom za
gorivo napunjenim do 90% i bez
dodatne opreme)1505 1320 1320
Korisna nosivost sa vozačem
(**)595 555 555
Maksimalno dozvoljeno
opterećenje
(***)
– prednja osovina 1150 1050 1050
– zadnja osovina 1000 900 900
– ukupno: 2080 1875 1875
Vučno opterećenje
– prikolica sa sopstvenim
sistemom kočenja1000 1200
Maksimalno opterećenje na kugli
kuke (prikolica sa kočnicom)60 60 60
Maksimalno opterećenje na
krovu
(****)50 50 50
(*) Verzije za specijalna tržišta
(**) Kada postoji posebna oprema (pokretni krov, uređaj za vuču prikolice, itd.) težina praznog vozila se povećava a time se smanjuje korisna nosivost, u odnosu na
maksimalna dozvoljena opterećenja.
(***) Opterećenja koja se ne smeju prekoračiti. Korisnik je odgovoran za raspoređivanje robe u prtljažnom prostoru i/ili na tovarnoj površini u skladu sa maksimalnim
dozvoljenim opterećenjima.
(****) Sa šipkama nosača prtljaga
200
TEHNIČKI PODACI

Težine (kg)
2.0 Multijet(*)2.0 Multijet(**)
Težina praznog vozila (sa svim tečnostima,
rezervoarom za gorivo napunjenim do 90% i
bez dodatne opreme)1430 1495
Korisna nosivost sa vozačem
(***)620 605
Maksimalno dozvoljeno opterećenje
(****)
– prednja osovina 1150 1150
– zadnja osovina 1000 1000
– ukupno: 2050 2100
Vučno opterećenje
– prikolica sa sopstvenim sistemom kočenja 1200 1200
Maksimalno opterećenje na kugli kuke
(prikolica sa kočnicom)60 60
Maksimalno opterećenje na krovu
(*****)50 50
(*) Verzija sa ručnim menjačem
(**) Verzije sa automatskim menjačem AT9
(***) Kada postoji posebna oprema (pokretni krov, uređaj za vuču prikolice, itd.) težina praznog vozila se povećava a time se smanjuje korisna nosivost, u odnosu na
maksimalna dozvoljena opterećenja.
(****) Opterećenja koja se ne smeju prekoračiti. Korisnik je odgovoran za raspoređivanje robe u prtljažnom prostoru i/ili na tovarnoj površini u skladu sa maksimalnim
dozvoljenim opterećenjima.
(*****) Sa šipkama nosača prtljaga
201

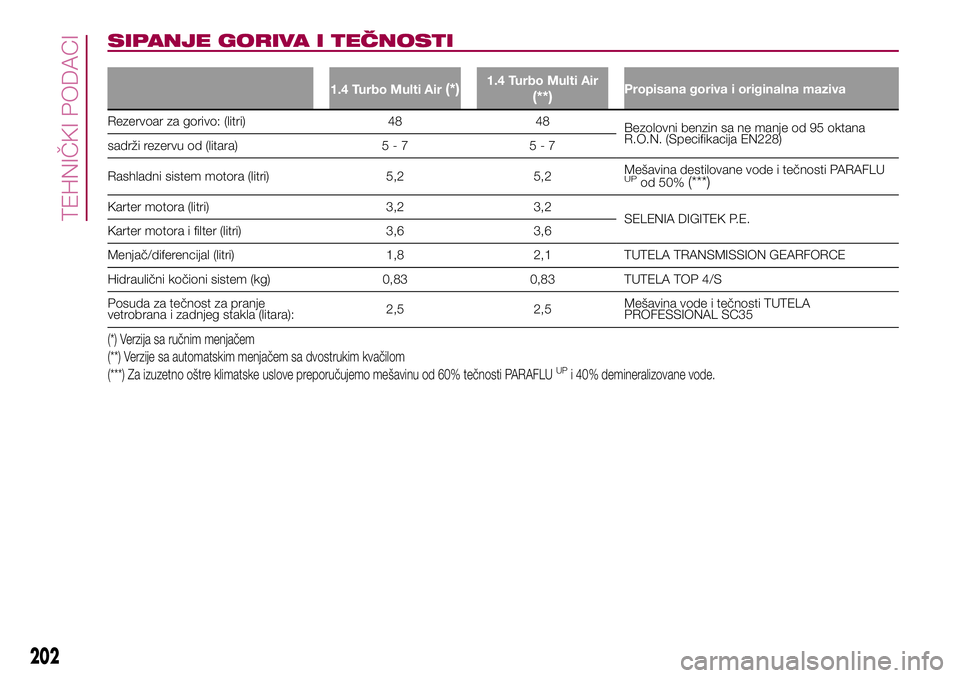

SIPANJE GORIVA I TEČNOSTI
1.4 Turbo Multi Air(*)1.4 Turbo Multi Air
(**)Propisana goriva i originalna maziva
Rezervoar za gorivo: (litri) 48 48
Bezolovni benzin sa ne manje od 95 oktana
R.O.N. (Specifikacija EN228)
sadrži rezervu od (litara) 5 - 7 5 - 7
Rashladni sistem motora (litri) 5,2 5,2Mešavina destilovane vode i tečnosti PARAFLU
UPod 50%(***)
Karter motora (litri) 3,2 3,2
SELENIA DIGITEK P.E.
Karter motora i filter (litri) 3,6 3,6
Menjač/diferencijal (litri) 1,8 2,1 TUTELA TRANSMISSION GEARFORCE
Hidraulični kočioni sistem (kg) 0,83 0,83 TUTELA TOP 4/S
Posuda za tečnost za pranje
vetrobrana i zadnjeg stakla (litara):2,5 2,5Mešavina vode i tečnosti TUTELA
PROFESSIONAL SC35
(*) Verzija sa ručnim menjačem
(**) Verzije sa automatskim menjačem sa dvostrukim kvačilom
(***) Za izuzetno oštre klimatske uslove preporučujemo mešavinu od 60% tečnosti PARAFLU
UPi 40% demineralizovane vode.
202
TEHNIČKI PODACI

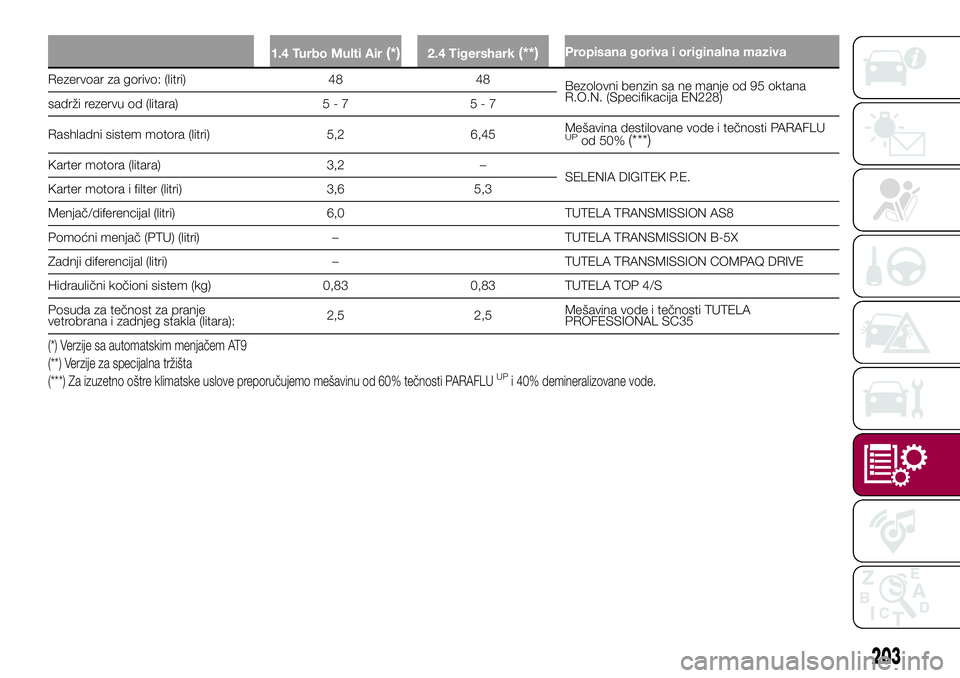

1.4 Turbo Multi Air(*)2.4 Tigershark(**)Propisana goriva i originalna maziva
Rezervoar za gorivo: (litri) 48 48
Bezolovni benzin sa ne manje od 95 oktana
R.O.N. (Specifikacija EN228)
sadrži rezervu od (litara) 5 - 7 5 - 7
Rashladni sistem motora (litri) 5,2 6,45Mešavina destilovane vode i tečnosti PARAFLU
UPod 50%(***)
Karter motora (litara) 3,2 –
SELENIA DIGITEK P.E.
Karter motora i filter (litri) 3,6 5,3
Menjač/diferencijal (litri) 6,0 TUTELA TRANSMISSION AS8
Pomoćni menjač (PTU) (litri) – TUTELA TRANSMISSION B-5X
Zadnji diferencijal (litri) – TUTELA TRANSMISSION COMPAQ DRIVE
Hidraulični kočioni sistem (kg) 0,83 0,83 TUTELA TOP 4/S
Posuda za tečnost za pranje
vetrobrana i zadnjeg stakla (litara):2,5 2,5Mešavina vode i tečnosti TUTELA
PROFESSIONAL SC35
(*) Verzije sa automatskim menjačem AT9
(**) Verzije za specijalna tržišta
(***) Za izuzetno oštre klimatske uslove preporučujemo mešavinu od 60% tečnosti PARAFLU
UPi 40% demineralizovane vode.
203

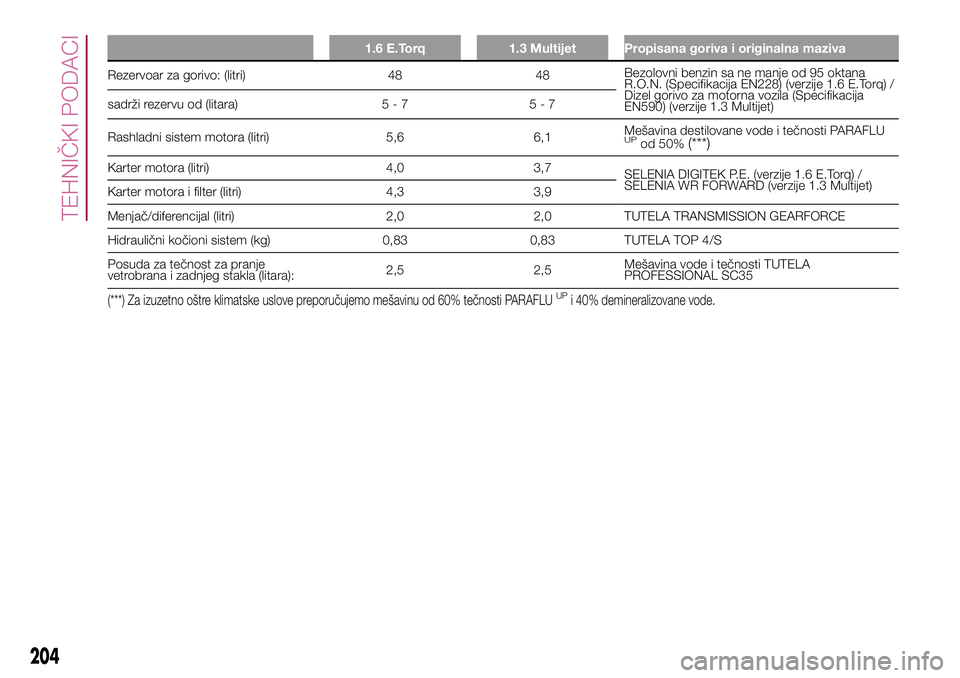

1.6 E.Torq 1.3 Multijet Propisana goriva i originalna maziva
Rezervoar za gorivo: (litri) 48 48Bezolovni benzin sa ne manje od 95 oktana
R.O.N. (Specifikacija EN228) (verzije 1.6 E.Torq) /
Dizel gorivo za motorna vozila (Specifikacija
EN590) (verzije 1.3 Multijet) sadrži rezervu od (litara) 5 - 7 5 - 7
Rashladni sistem motora (litri) 5,6 6,1Mešavina destilovane vode i tečnosti PARAFLU
UPod 50%(***)
Karter motora (litri) 4,0 3,7
SELENIA DIGITEK P.E. (verzije 1.6 E.Torq) /
SELENIA WR FORWARD (verzije 1.3 Multijet)
Karter motora i filter (litri) 4,3 3,9
Menjač/diferencijal (litri) 2,0 2,0 TUTELA TRANSMISSION GEARFORCE
Hidraulični kočioni sistem (kg) 0,83 0,83 TUTELA TOP 4/S
Posuda za tečnost za pranje
vetrobrana i zadnjeg stakla (litara):2,5 2,5Mešavina vode i tečnosti TUTELA
PROFESSIONAL SC35
(***) Za izuzetno oštre klimatske uslove preporučujemo mešavinu od 60% tečnosti PARAFLUUPi 40% demineralizovane vode.
204
TEHNIČKI PODACI

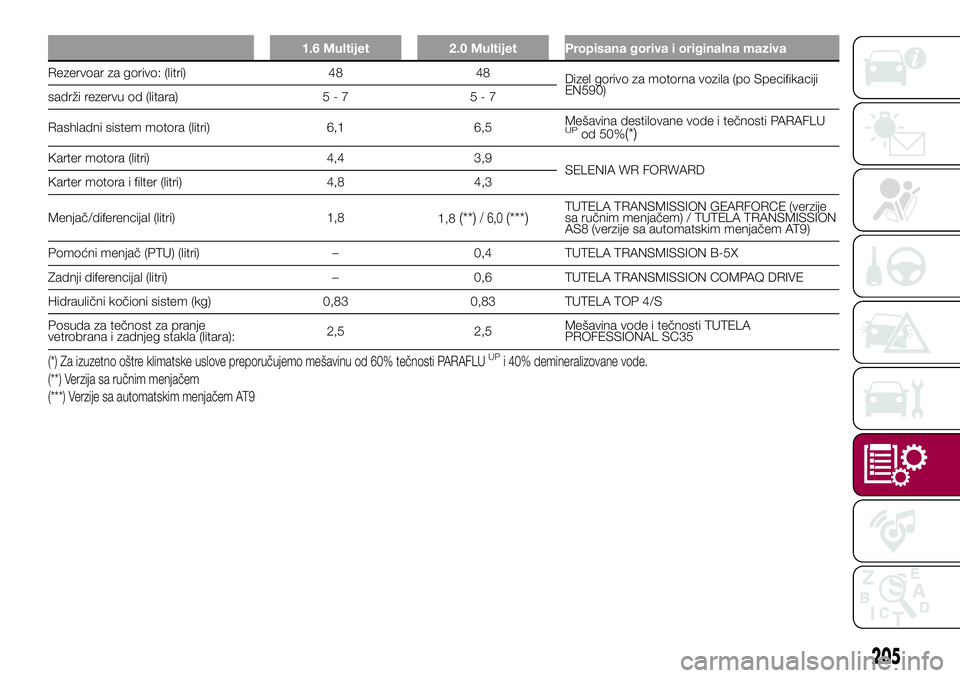

1.6 Multijet 2.0 Multijet Propisana goriva i originalna maziva
Rezervoar za gorivo: (litri) 48 48
Dizel gorivo za motorna vozila (po Specifikaciji
EN590)
sadrži rezervu od (litara) 5 - 7 5 - 7
Rashladni sistem motora (litri) 6,1 6,5Mešavina destilovane vode i tečnosti PARAFLU
UPod 50%(*)
Karter motora (litri) 4,4 3,9
SELENIA WR FORWARD
Karter motora i filter (litri) 4,8 4,3
Menjač/diferencijal (litri) 1,8
1,8
(**)/ 6,0(***)TUTELA TRANSMISSION GEARFORCE (verzije
sa ručnim menjačem) / TUTELA TRANSMISSION
AS8 (verzije sa automatskim menjačem AT9)
Pomoćni menjač (PTU) (litri) – 0,4 TUTELA TRANSMISSION B-5X
Zadnji diferencijal (litri) – 0,6 TUTELA TRANSMISSION COMPAQ DRIVE
Hidraulični kočioni sistem (kg) 0,83 0,83 TUTELA TOP 4/S
Posuda za tečnost za pranje
vetrobrana i zadnjeg stakla (litara):2,5 2,5Mešavina vode i tečnosti TUTELA
PROFESSIONAL SC35
(*) Za izuzetno oštre klimatske uslove preporučujemo mešavinu od 60% tečnosti PARAFLUUPi 40% demineralizovane vode.
(**) Verzija sa ručnim menjačem
(***) Verzije sa automatskim menjačem AT9
205

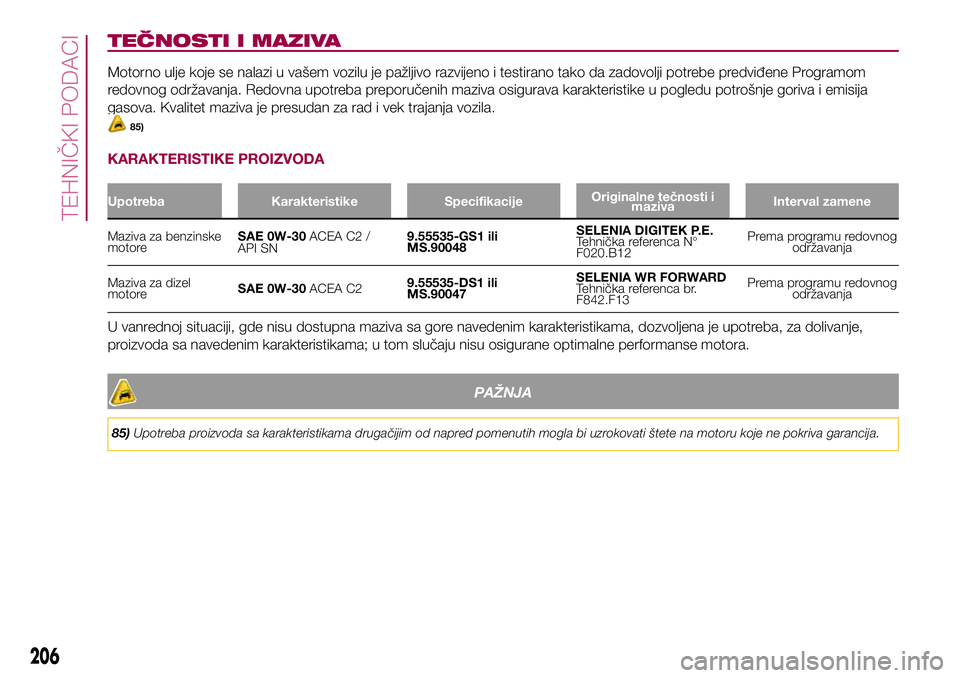

TEČNOSTI I MAZIVA
Motorno ulje koje se nalazi u vašem vozilu je pažljivo razvijeno i testirano tako da zadovolji potrebe predviđene Programom
redovnog održavanja. Redovna upotreba preporučenih maziva osigurava karakteristike u pogledu potrošnje goriva i emisija
gasova. Kvalitet maziva je presudan za rad i vek trajanja vozila.
85)
KARAKTERISTIKE PROIZVODA
Upotreba Karakteristike SpecifikacijeOriginalne tečnosti i
mazivaInterval zamene
Maziva za benzinske
motoreSAE 0W-30ACEA C2 /
API SN9.55535-GS1 ili
MS.90048SELENIA DIGITEK P.E.
Tehnička referenca N°
F020.B12Prema programu redovnog
održavanja
Maziva za dizel
motoreSAE 0W-30ACEA C29.55535-DS1 ili
MS.90047SELENIA WR FORWARD
Tehnička referenca br.
F842.F13Prema programu redovnog
održavanja
U vanrednoj situaciji, gde nisu dostupna maziva sa gore navedenim karakteristikama, dozvoljena je upotreba, za dolivanje,
proizvoda sa navedenim karakteristikama; u tom slučaju nisu osigurane optimalne performanse motora.
PAŽNJA
85)Upotreba proizvoda sa karakteristikama drugačijim od napred pomenutih mogla bi uzrokovati štete na motoru koje ne pokriva garancija.
206
TEHNIČKI PODACI

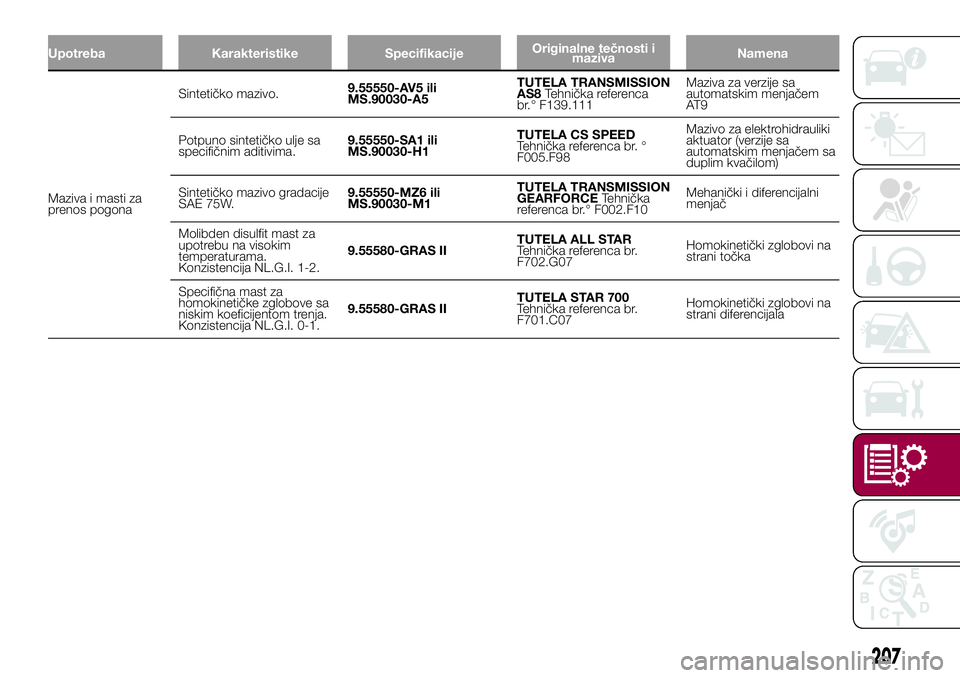

Upotreba Karakteristike SpecifikacijeOriginalne tečnosti i
mazivaNamena
Maziva i masti za
prenos pogonaSintetičko mazivo.9.55550-AV5 ili
MS.90030-A5TUTELA TRANSMISSION
AS8Tehnička referenca
br.° F139.111Maziva za verzije sa
automatskim menjačem
AT 9
Potpuno sintetičko ulje sa
specifičnim aditivima.9.55550-SA1 ili
MS.90030-H1TUTELA CS SPEED
Tehnička referenca br. °
F005.F98Mazivo za elektrohidrauliki
aktuator (verzije sa
automatskim menjačem sa
duplim kvačilom)
Sintetičko mazivo gradacije
SAE 75W.9.55550-MZ6 ili
MS.90030-M1TUTELA TRANSMISSION
GEARFORCETehnička
referenca br.° F002.F10Mehanički i diferencijalni
menjač
Molibden disulfit mast za
upotrebu na visokim
temperaturama.
Konzistencija NL.G.I. 1-2.9.55580-GRAS IITUTELA ALL STAR
Tehnička referenca br.
F702.G07Homokinetički zglobovi na
strani točka
Specifična mast za
homokinetičke zglobove sa
niskim koeficijentom trenja.
Konzistencija NL.G.I. 0-1.9.55580-GRAS IITUTELA STAR 700
Tehnička referenca br.
F701.C07Homokinetički zglobovi na
strani diferencijala
207

9.55597 ili MS.90039TUTELA TOP 4/S
Contractual Technical
Reference N° (br.
ugovorne tehničke
oznake) F001.A93
9.55523 ili MS.90032PARAFLU
UPContractual
Technical Reference N°
(br. ugovorne tehničke
oznake) F101.M01
TUTELA
PROFESSIONAL SC 35
Contractual Technical
Reference N° F201.D02
208
TEHNIČKI PODACI
Upotreba Karakteristike SpecifikacijeOriginalne tečnosti i
mazivaNamena
Kočiona tečnostSintetička tečnost za
sisteme kočnica i kvačila.
Prevazilazi specifikacije:
FMVSS n° 116 DOT 4,
ISO 4925 SAE J1704.Hidraulične kočnice i
hidraulične komande
kvačila
Zaštita za hladnjakeZaštita protiv smrzavanja
crvene boje na bazi
monoetilen glikola sa
organskim inhibitorima.
Prevazilazi specifikacije
CUNA NC 956-16, ASTM
D 3306.Procenat udela rashladnih
ciklusa: 50% voda 50%
PARAFLU
UP(**)
Tečnost za pranje
vetrobrana / zadnjeg
staklaMešavina alkohola i
surfaktanata. Prelazi
specifikaciju CUNA NC
956-11.9.55522 ili MS.90043Upotrebljavati čistu illi
razblaženu u sistemima za
pranje stakala.
(**) Za izuzetno oštre klimatske uslove preporučujemo mešavinu od 60% tečnostiPARAFLUUPi 40% demineralizovane vode.
