FIAT 500X 2018 Brugs- og vedligeholdelsesvejledning (in Danish)

Detektionsafstande
Hvis der konstateres flere forhindringer,
vil kun den nærmeste blive taget i
betragtning.
Signaleringer på displayet
Signaleringer fra Park Assist-systemet
vises kun på instrumentgruppens
display, hvis man har valgt menupunktet
til signalering via alarm og meddelelse i
menuen "Setup" iUconnect™-
systemet (for yderligere informationer,
se beskrivelsen i det pågældende
kapitel).
Systemet signalerer tilstedeværelsen af
en forhindring ved at vise en enkelt bue
i en af de tilgængelige områder,
afhængigt af afstanden til forhindringen
og bilens position. Hvis forhindringen
registreres i bageste midterste område,
viser displayet en enkelt bue - i takt
med at hindringen kommer nærmere -
som først lyser fast, hvorefter den
blinker og der høres et lydsignal.
FUNKTION VED KØRSEL
MED ANHÆNGER
68)
Parkeringssensorernes funktion
afbrydes automatisk, når anhængerens
kabel sluttes til stikket på
anhængertrækket.Sensorerne genaktiveres automatisk,
når anhængerkablet fjernes. Inden Park
Assist-systemet anvendes, anbefales
det at afmontere trækkrog og
koblingsforbindelse fra bilen.
Manglende overholdelse af denne
forholdsregel kan medføre personskade
eller skade på biler eller forhindringer,
da trækkrogen befinder sig i meget
tættere på forhindringen end bageste
kofanger, når der udsendes et
vedvarende lydsignal.
GENERELLE
ANVISNINGER
Følgende forhold kan medføre
uregelmæssig præstation i
parkeringssystemet:
Reduceret følsomhed af sensoren
og parkeringssystemets reducerede
præstationer kan skyldes, at der på
overfladen af sensoren findes is, sne,
mudder, lak osv.
Sensoren registrerer en ikke
eksisterende genstand
(“forstyrrelsesekko”), der skyldes
mekaniske forstyrrelser, for eksempel:
vask af bilen, regn (meget hård vind),
hagl.
Signalerne fra sensoren kan også
blive forvrænget af ultralyd fra kilder i
nærheden af bilen (f.eks.
trykluftbremser på lastbiler eller
trykluftshamre).
Systemets måleresultater kan
desuden påvirkes af sensorernes
position ved ændringer i vognhøjden
(pga. slidte støddæmpere eller
hjulophæng), ved udskiftning af
dækkene, ved kørsel med overvægt
eller hvis affjedringen er sænket.
Et anhængertræk uden tilkobling af
anhænger kan forstyrre
parkeringssensorernes korrekte
funktion. Hvis du ønsker at lade
anhængertrækket forblive monteret når
der ikke køres med anhænger, bør du
lade Fiats servicenet opdatere Park
Assist-systemet for at undgå at de
midterste sensorer opfatter
anhængertrækket som en forhindring.
Klæbemærkater på sensorerne. Pas
på ikke at påsætte klæbemærkater på
sensorerne.
BEMÆRK
132)Ansvaret for parkering og andre
potentielt farlige manøvrer påhviler alene
bilens fører. Under sådanne manøvrer skal
man altid sikre sig, at der ikke er personer
(særligt børn) eller dyr langs den tiltænkte
strækning. Parkeringssystemet er blot en
hjælp til bilens fører, som altid skal være
yderst agtpågivende ved manøvrer, der er
potentielt farlige, selv om de foretages ved
lav hastighed.
139

VIGTIGT
65)For at fungere korrekt skal sensorerne
være fri for mudder, snavs, sne eller is. Pas
på ikke at ridse eller beskadige sensorerne
ved rengøringen. Undgå at bruge tørre, ru
eller hårde klude. Sensorerne skal vaskes
med rent vand, eventuelt tilsat
autoshampoo. I vaskeanlæg hvor der
anvendes spulere med damp- eller
højtryksdyse, skal man rengøre sensorerne
hurtigt med en afstand på mindst 10 cm
mellem dyse og sensor.
66)Eventuelle indgreb på kofangerne i
nærheden af sensorerne bør udelukkende
udføres af Fiats servicenet. Forkerte
indgreb på kofangerne kan påvirke den
korrekte funktion af parkeringssensorerne.
67)Oplakering af kofangerne og
pletreparationer i nærheden af sensorerne
bør kun udføres af Fiats servicenet. Forkert
påføring af lak kan nedsætte eller hindre
parkeringssensorernes funktion.
68)Sensorerne kan udsende fejlagtige
angivelser, idet trækkrog og
koblingsforbindelse fortolkes som en
forhindring bag ved bilen.
LANE ASSIST-
SYSTEM (advarsel
om overskridelse af
kørebanen)
BESKRIVELSE
69) 70) 71) 72) 73) 74)
Lane Assist-systemet benytter et
videokamera på forruden til at registrere
kørebanens grænser og vurdere bilens
position i forhold til grænserne, så bilen
holder sig inden for kørebanen.
Når begge kørebanens grænser er
registreret, og hvis bilen overskrider en
af dem utilsigtet (blinklyset ikke
aktiveret), udsender Lane
Assist-systemet en mærkbar advarsel i
form af øget moment på rattet, så
føreren gøres opmærksom på, at han
skal gribe ind for at blive inden for
kørebanegrænsen.
VIGTIGT! Det moment, som systemet
påfører på rattet, er tilstrækkelig til, at
man kan mærke det, uden at det
fratager dig herredømmet over bilen.
Føreren kan derfor dreje på rattet efter
behov.Hvis bilen fortsætter ud over
kørebanelinjen uden at føreren griber
ind, tænder kontrollampen
desuden i
instrumentgruppen (eller det tilsvarende
ikon på displayet) for at advare føreren
om, at han skal holde bilen inden for
kørebanegrænsen.
VIGTIGT! Systemet registrerer, om
føreren har hænderne på rattet. Hvis
det ikke registreres, at føreren har
hænderne på rattet, udsender systemet
en lydalarm og frakobles, indtil det igen
indkobles ved tryk på den tilhørende
knap (se den efterfølgende beskrivelse).
Hvis der kun registreres én
kørebanegrænse og hvis bilen
overskrider denne utilsigtet (blinklyset
ikke aktiveret), tænder kontrollampen
i instrumentgruppen (eller ikonet på
displayet) for at advare føreren om, at
han skal holde bilen inden for
kørebanen. I sådanne tilfælde afgives
ingen mærkbar advarsel (vibration på
rattet).
140
START OG KØRSEL

AKTIVERING/
DEAKTIVERING AF
SYSTEMET
Lane Assist-systemet kan slås til / fra
på knappen A fig. 109 på venstre
kontaktarm.
Hver gang motoren startes, holder
systemet funktionen aktiveret, hvis det
var aktiveret sidste gang motoren blev
slukket.
På nogle versioner vises på displayet en
tilhørende meddelelse vedrørende
aktivering og deaktivering af systemet.
Aktiveringsbetingelser
Efter tilslutning aktiveres systemet
udelukkende ved tilstedeværelse af
følgende forhold:
Føreren har mindst én hånd på rattet.
Bilens hastighed er mellem 60 og
180 km/t.
Kørebanelinjerne er synlige på begge
sider.
Sigtbarheden er tilstrækkelig.
Vejen er lige eller med store kurver.
Der holdes en tilstrækkelig stor
sikkerhedsafstand til den forankørende
bil.
Blinklyset (for vognbaneskift) er ikke
aktiveret.
Kørebanelinjerne er fuldt ud synlige
på begge sider (udelukkende for
aktivering af den mærkbare advarsel).
BEMÆRK: Systemet afgiver ikke
vibration på rattet, hver gang et
sikkerhedssystem griber ind (bremser,
ABS-system, ASR-system,
ESC-system, Full Brake Control osv.).
VIGTIGT
69)Last på bilens tag, der rager frem ud
over taget, kan forstyrre kameraets korrekte
funktion. Inden du starter bilen, skal du
sørge for at placere lasten, så den ikke
dækker videokameraets detektionsområde.
70)Hvis det bliver nødvendigt at udskifte
frontruden på grund af ridser, skår eller
revner på frontruden, skal du udelukkende
henvende dig til Fiats servicenet. Udskift
ikke frontruden selv: risiko for fejlfunktion!
Det anbefales at udskifte frontruden, hvis
den er beskadiget i området ved
videokameraet.71)Pil ikke ved eller udfør noget indgreb på
kameraet. Tildæk ikke åbningerne på
pyntepladen under det indvendige bakspejl.
Ved fejl på kameraet skal man kontakte
Fiats servicenet.
72)Tildæk ikke videokameraets
detektionsområde med klæbemærkater
eller lignende. Vær opmærksom på
genstande på bilens motorhjelm (fx snelag)
og sørg for, at de ikke interfererer med
videokameraet.
73)Videokameraet kan have en begrænset
eller manglende funktion, hvis vejret er
dårligt: styrtregn, hagl, tæt tåge, tung sne,
is på forruden.
74)Videokameraets funktion kan desuden
blive påvirket af støv, kondens, snavs eller is
på forruden, trafikforholdene (fx andre biler,
der ikke kører på linje med din egen bil,
biler, der kører på tværs eller i modsat
retning, skarpe sving), vejbaneforholdene
og køreforholdene (fx off-road-kørsel). Sørg
altid for, at frontruden er ren. For at undgå
at ridse frontruden skal du anvende særlige
rengøringsmidler og rene klude. Desuden
kan videokameraets funktion begrænses
eller slet ikke fungere under visse
kørselsforhold, trafiksituationer og
vejforhold.
109F1B0334C
141

BAGMONTERET
KAMERA (REAR VIEW
CAMERA)
BESKRIVELSE
Kameraet A fig. 110 er monteret på
bagklappen.
133)
75)
Hver gang der sættes i bakgear, viser
displayet fig. 111 det omkringliggende
område, som videokameraet opfanger
det.
VISNINGER OG
MEDDELELSER PÅ
DISPLAYET
En central overlappende linje angiver
bilens midte for at gøre
parkeringsmanøvreringen nemmere
eller tilpasse med anhængertrækket. De
forskellige farvede områder angiver
afstanden fra bilens bagende.
Den følgende tabel viser de omtrentlige
afstande for hvert område fig. 111:
OmrådeAfstand fra bilens
bagende
Rød (A) 0 ÷ 30 cm
Gul(B) 30cm÷1m
Grøn (C) 1 m eller derover
VIGTIGT Ved parkering skal man være
opmærksom på forhindringer, som
måtte befinde sig over eller under
kameraets virkeområde.
BEMÆRK
133)Ansvaret for parkering og andre
potentielt farlige manøvrer påhviler alene
bilens fører. Føreren skal altid sikre sig, at
der ikke er personer (specielt børn) eller dyr
i manøvreområdet. Kameraet er blot en
hjælp til bilens fører, som altid skal være
yderst agtpågivende ved manøvrer, der er
potentielt farlige, selv om de foretages ved
lav hastighed. Kør altid ved moderat
hastighed, så du kan nå at bremse op, hvis
der registreres en forhindring.
VIGTIGT
75)For at fungere korrekt skal kameraet
være fri for mudder, snavs, sne eller is. Pas
på ikke at ridse eller beskadige kameraet
ved rengøringen. Undgå at bruge tørre, ru
eller hårde klude. Til rengøring af kameraet
skal der anvendes rent vand, eventuelt tilsat
bilsæbe. I vaskeanlæg, hvor der anvendes
spulere med damp- eller højtryksdyse, skal
man rengøre kameraet hurtigt med en
afstand på mindst 10 cm mellem dyse og
kamera. Sæt ikke mærkater på kameraet.110F1B0064C
111F1B0167C
142
START OG KØRSEL

KØRSEL MED
ANHÆNGER
ADVARSLER
134) 135)
Hvis bilen skal trække en campingvogn
eller en trailer, skal den være udstyret
med godkendt anhængertræk og de
nødvendige elektriske forbindelser. Hvis
der kræves installation på
eftermarkedet, skal det udføres af
fagfolk.
Desuden kan det være nødvendigt at
montere specielle og/eller ekstra spejle i
henhold til færdselslovens
bestemmelser.
Husk at kørsel med anhænger
mindsker bilens stigeevne, øger
bremselængderne og kræver længere
tid ved overhaling afhængigt af vægten
af det samlede vogntog. Benyt et lavt
gear ved kørsel ned ad stejle veje i
stedet for at bruge bremserne konstant.
Den vægt, hvormed anhængeren hviler
på bilens trækkrog, medfører en
tilsvarende reduktion af bilens
lasteevne. For at være sikker på ikke at
overskride den tilladte påhængsvægt
(angivet på registreringsattesten) skal
man tage vægten af den læssede
anhænger med udstyr og personlig
bagage i betragtning.Overhold nationale
hastighedsbestemmelser for kørsel
med anhænger. Hastigheden må under
ingen omstændigheder overstige
100 km/t.
En eventuel elektrisk bremse eller andet
skal forsynes med strøm direkte fra
batteriet gennem en ledning med
tværsnit på mindst 2,5 mm
2. Ud over
de lovbestemte elektriske forbindelser
må der til bilens elanlæg kun tilsluttes
en ledning til eventuel elektrisk bremse
og en ledning til interiørbelysning i
anhængeren (maks. 15 W).
Tilslutningerne skal etableres til den
klargjorte styreenhed, som skal
forbindes til batteriet med en ledning
med et tværsnit på mindst 2,5 mm
2.
Under brug af elektrisk udstyr ud over
den udvendige belysning (fx elektrisk
bremse) skal motoren være i gang.
MONTERING AF
TRÆKKROG
Trækkrogen skal fastgøres til
karrosseriet af fagfolk, der skal
overholde eventuelle supplerende
oplysninger, der er udstedt af
trækkrogsproducenten. Trækkrogen
skal overholde de aktuelle gældende
standarder under henvisning til
Direktivet 94/20/EØF og efterfølgende
ændringer.
Endvidere skal det være konstrueret til
den højeste tilladte påhængsvægt som
den pågældende version af modellen er
godkendt til.
Den elektriske forbindelse mellem
køretøjerne etableres ved hjælp af et
standardstik, som normalt fastgøres til
et egnet beslag ved trækkrogen.
Desuden skal der i bilen være monteret
en særlig styreenhed for anhængerens
udvendige belysning. De elektriske
forbindelser skal etableres ved hjælp af
et 7- eller 13-polet stik for 12V
jævnstrøm (CUNA/UNI og ISO/DIN
standard). Følg anvisningerne fra
producenten af bilen og/eller
anhængertrækket.
143

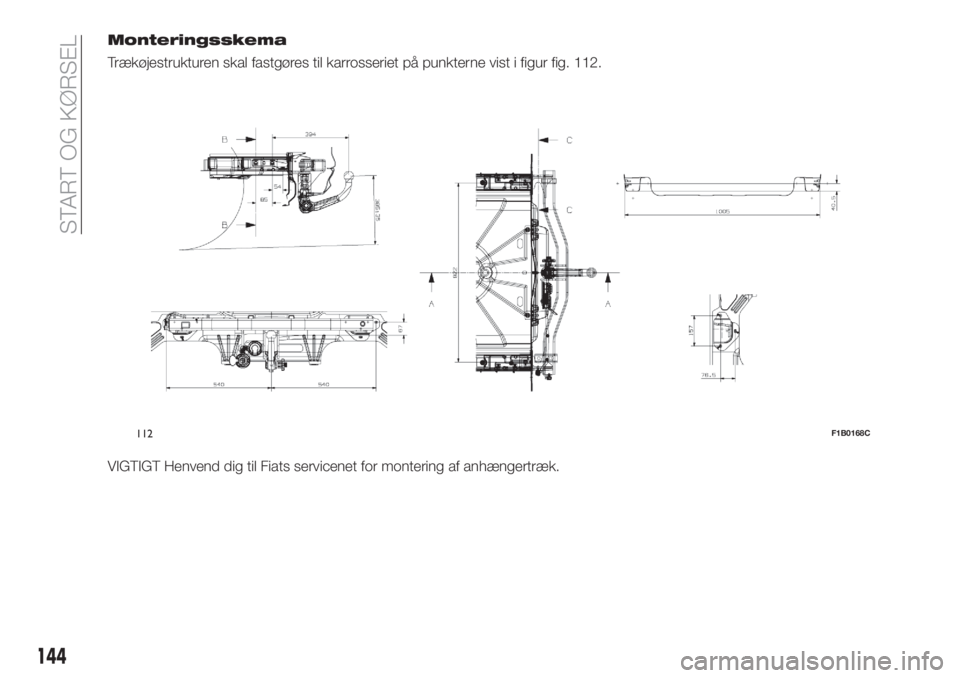

Monteringsskema
Trækøjestrukturen skal fastgøres til karrosseriet på punkterne vist i figur fig. 112.
VIGTIGT Henvend dig til Fiats servicenet for montering af anhængertræk.
112F1B0168C
144
START OG KØRSEL

BEMÆRK
134)ABS-systemet påvirker ikke
anhængerens bremser. Kør yderst forsigtigt
på glatte veje.
135)Bilens bremsesystem må under ingen
omstændigheder ændres til også at styre
anhængerens bremser. Anhængerens
bremsesystem skal være helt uafhængigt af
bilens hydrauliske system.
145
PÅFYLDNING AF
BRÆNDSTOF
136) 137) 138)
BENZINMOTORER
Anvend udelukkende blyfri benzin.
Oktantallet (RON) må ikke være under
95 (standard EN228).
VIGTIGT Der må aldrig fyldes blyholdig
benzin i tanken, heller ikke i
nødstilfælde eller i ganske små
mængder, da dette vil medføre
uoprettelig skade på bilens katalysator.
DIESELMOTORER
76)
Anvend udelukkende diesel til
motorkøretøjer (standard EN590).
Påfyld lokalt dieselbrændstof hvis bilens
skal benyttes/parkeres i længere tid i
bjerge eller andre kolde områder. Under
disse forhold bør man desuden sørge
for at tanken altid er mere end halvt
fuld.
LPG-MOTORER
Gaspåfyldningsstudsen er placeret ved
siden af dækslet til
benzinpåfyldningsstudsen. Den er
udstyret med "kontraventil", der er
indsat i selve påfyldningsstudsen.
For at få adgang til LPG-
påfyldningsstudsen, skal du åbne
klappen A fig. 113og skrue dækslet B
af.
Under påfyldning skal følgende
forholdsregler overholdes:
sluk motoren
Aktiver den elektriske
parkeringsbremse.
bring tændingskontakten på STOP
lad være med at ryge;
udlever den tilhørende
påfyldningsadapter A fig. 114til
personalet, der påfylder LPG.
113F1B0614C

VIGTIGT Afhængig af det pågældende
land, hvor bilen sælges, findes der
forskellige adaptere til LPG-
påfyldningspumpen. Sammen med
bilen leveres en påfyldningsadapter A
fig. 114, der ligger i et specielt etui, der
er specifik for det land, hvor bilen
sælges. Hvis du skal rejse til et andet
land, skal du søge oplysninger om den
type adapter, der skal bruges.
114F1B0615C
146
START OG KØRSEL
VIGTIGT Personalet, der påfylder LPG,
skal inden påfyldningen sørge for, at
påfyldningsadapteren er skruet korrekt
på påfyldningsstudsen.
VIGTIGT Opbevar adapteren til
påfyldning af LPG omhyggeligt, så den
ikke beskadiges.
VIGTIGT Anvend kun LPG til
motorkøretøjer.
VIGTIGT Brug udelukkende adapteren,
der leveres med bilen, da den er
udstyret med et særligt
brændstofforfilter.PÅFYLDNINGS-
PROCEDURE
"Capless Fuel" er en anordning på
brændstoftankens munding, som
åbnes og lukkes automatisk, når
tankpistolen sættes i eller tages ud.
"Capless Fuel" er udstyret med en
blokering, der forhindrer påfyldning af
forkert brændstof.
Åbning af tankdæksel
Påfyldningen foretages på følgende
måde:
åbn dækslet A fig. 115 efter at have
frigjort det på det angivne punkt
Indsæt pumpen i
påfyldningsåbningen og udfør tankning.

Når tankningen er færdig, skal du
vente mindst 10 sekunder, inden du
fjerner pumpen, for at lade brændstoffet
løbe ned i tanken.
Træk derefter pumpen ud og luk
efterfølgende klappen A.
Dækslet A er udstyret med en
støvhætte B, der med lukket klap
forhindrer aflejring af urenheder og støv
på enden af påfyldningsåbningen.
Nødpåfyldning
Gå frem på følgende måde:
åbn bagagerummet og tag
adapteren C fig. 116, der ligger i
værktøjskassen, eller, afhængigt af
versionen, i beholderen med Fix&Go
åbn dækslet A fig. 115, som
beskrevet tidligere
indsæt adapteren i
påfyldningsåbningen, som vist og udfør
tankning;
når tankningen er færdig, fjernes
adapteren og klappen lukkes;
læg adapteren tilbage i
bagagerummet.
Brændstof -
Identifikation af
køretøjernes
kompatibilitet - Grafisk
symbol for information
til forbrugerne iht.
bestemmelsen EN16942
De symboler, som bringes i det
følgende, letter genkendelsen af den
korrekte type brændstof, du skal bruge
til din bil.
Før du fortsætter påfyldningen, skal du
kontrollere symbolerne placeret inde i
tankdækslet (hvor de findes) og
sammenligne dem med symbolet på
påfyldningspumpen (hvis monteret).
115F1B0164C116F1B0165C
147
Symboler til biler med benzinmotor
E5: Blyfri benzin, der indeholder op til
2,7 % (m/m) oxygen og ethanol med op
til 5,0 % (V/V) i overensstemmelse med
specifikationenEN228
E10: Blyfri benzin, som indeholder op til
3,7 % (m/m) oxygen og med ethanol på
maks. 10,0 % (V/V) i overensstemmelse
med bestemmelsenEN228
Symboler til biler meddieselmotor
B7: Dieselolie, som indeholder op til 7
% (V/V) FAME (Fatty Acid Methyl Esters)
i overensstemmelse med
bestemmelsenEN590
B10: Dieselolie, som indeholder op til
10 % (V/V) FAME (Fatty Acid Methyl
Esters) i overensstemmelse med
bestemmelsenEN16734

Symboler til biler med dobbelt
forsyning benzin LPG
E5: Blyfri benzin, der indeholder op til
2,7 % (m/m) oxygen og ethanol med op
til 5,0 % (V/V) i overensstemmelse med
specifikationenEN228
E10: Blyfri benzin, som indeholder op til
3,7 % (m/m) oxygen og med ethanol på
maks. 10,0 % (V/V) i overensstemmelse
med bestemmelsenEN228
LPG: LPG til motorkøretøjer i
overensstemmelse med bestemmelsen
EN589
BEMÆRK
136)Sæt aldrig nogen anden genstand/låg
på enden af påfyldningsåbningen, end der
er beregnet til bilen. Anvendelse af
genstande/låg, der ikke opfylder kravene,
kan medføre en forøgelse af tryk inden i
tanken, hvilket kan medføre fare.
137)På grund af brandfare, må
tobaksrygning og brug af åben ild ikke
finde sted i nærheden af tankens
påfyldningsåbning. For at undgå indånding
af skadelige dampe bør man ikke bøje sig
for langt ned mod påfyldningsåbningen.
138)Brug aldrig mobiltelefon i nærheden af
brændstofpumpen: brandfare!
VIGTIGT
76)På versioner med dieselmotor må der
udelukkende anvendes dieselbrændstof der
er beregnet til motorkøretøjer og opfylder
den europæiske standard EN590.
Anvendelse af andre produkter eller
blandinger kan medføre uoprettelige
motorskader for hvilke garantien ikke vil
kunne gøres gældende. Er der ved en
fejltagelse påfyldt en anden type
brændstof, må motoren ikke startes før
tanken har været tømt. Hvis motoren i
mellemtiden har været i gang i blot ganske
kort tid, er det absolut nødvendigt at
tømme både tanken og hele
brændstofsystemet.
148
START OG KØRSEL
