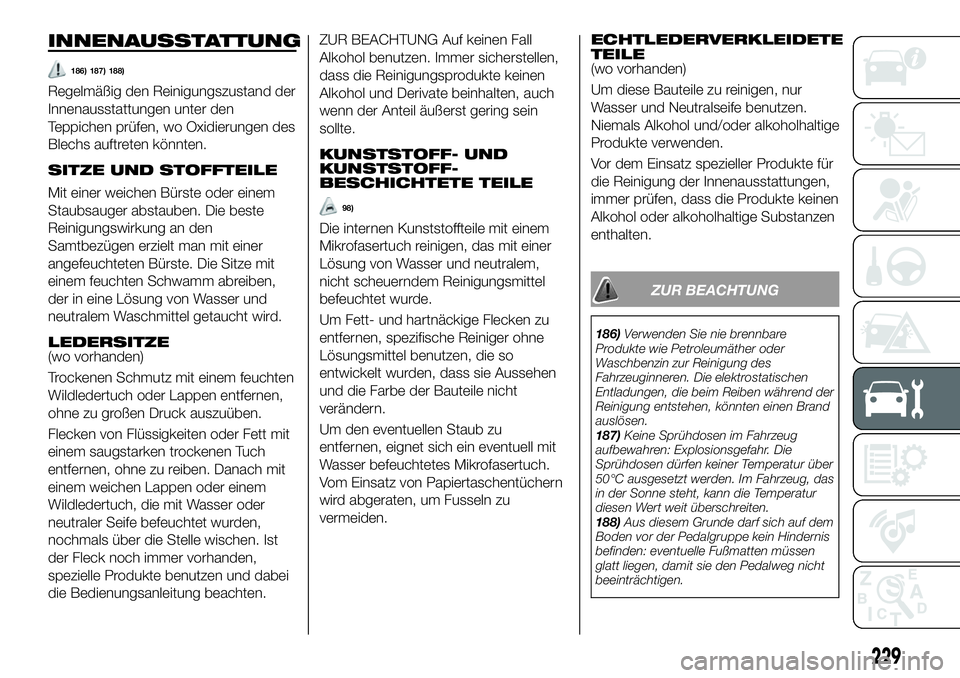

INNENAUSSTATTUNG
186) 187) 188)
Regelmäßig den Reinigungszustand der
Innenausstattungen unter den
Teppichen prüfen, wo Oxidierungen des
Blechs auftreten könnten.
SITZE UND STOFFTEILE
Mit einer weichen Bürste oder einem
Staubsauger abstauben. Die beste
Reinigungswirkung an den
Samtbezügen erzielt man mit einer
angefeuchteten Bürste. Die Sitze mit
einem feuchten Schwamm abreiben,
der in eine Lösung von Wasser und
neutralem Waschmittel getaucht wird.
LEDERSITZE(wo vorhanden)
Trockenen Schmutz mit einem feuchten
Wildledertuch oder Lappen entfernen,
ohne zu großen Druck auszuüben.
Flecken von Flüssigkeiten oder Fett mit
einem saugstarken trockenen Tuch
entfernen, ohne zu reiben. Danach mit
einem weichen Lappen oder einem
Wildledertuch, die mit Wasser oder
neutraler Seife befeuchtet wurden,
nochmals über die Stelle wischen. Ist
der Fleck noch immer vorhanden,
spezielle Produkte benutzen und dabei
die Bedienungsanleitung beachten.
ZUR BEACHTUNG Auf keinen Fall
Alkohol benutzen. Immer sicherstellen,
dass die Reinigungsprodukte keinen
Alkohol und Derivate beinhalten, auch
wenn der Anteil äußerst gering sein
sollte.
KUNSTSTOFF- UND
KUNSTSTOFF-
BESCHICHTETE TEILE
98)
Die internen Kunststoffteile mit einem
Mikrofasertuch reinigen, das mit einer
Lösung von Wasser und neutralem,
nicht scheuerndem Reinigungsmittel
befeuchtet wurde.
Um Fett- und hartnäckige Flecken zu
entfernen, spezifische Reiniger ohne
Lösungsmittel benutzen, die so
entwickelt wurden, dass sie Aussehen
und die Farbe der Bauteile nicht
verändern.
Um den eventuellen Staub zu
entfernen, eignet sich ein eventuell mit
Wasser befeuchtetes Mikrofasertuch.
Vom Einsatz von Papiertaschentüchern
wird abgeraten, um Fusseln zu
vermeiden.
ECHTLEDERVERKLEIDETE
TEILE
(wo vorhanden)
Um diese Bauteile zu reinigen, nur
Wasser und Neutralseife benutzen.
Niemals Alkohol und/oder alkoholhaltige
Produkte verwenden.
Vor dem Einsatz spezieller Produkte für
die Reinigung der Innenausstattungen,
immer prüfen, dass die Produkte keinen
Alkohol oder alkoholhaltige Substanzen
enthalten.
ZUR BEACHTUNG
186)Verwenden Sie nie brennbare
Produkte wie Petroleumäther oder
Waschbenzin zur Reinigung des
Fahrzeuginneren. Die elektrostatischen
Entladungen, die beim Reiben während der
Reinigung entstehen, könnten einen Brand
auslösen.
187)Keine Sprühdosen im Fahrzeug
aufbewahren: Explosionsgefahr. Die
Sprühdosen dürfen keiner Temperatur über
50°C ausgesetzt werden. Im Fahrzeug, das
in der Sonne steht, kann die Temperatur
diesen Wert weit überschreiten.
188)Aus diesem Grunde darf sich auf dem
Boden vor der Pedalgruppe kein Hindernis
befinden: eventuelle Fußmatten müssen
glatt liegen, damit sie den Pedalweg nicht
beeinträchtigen.
229

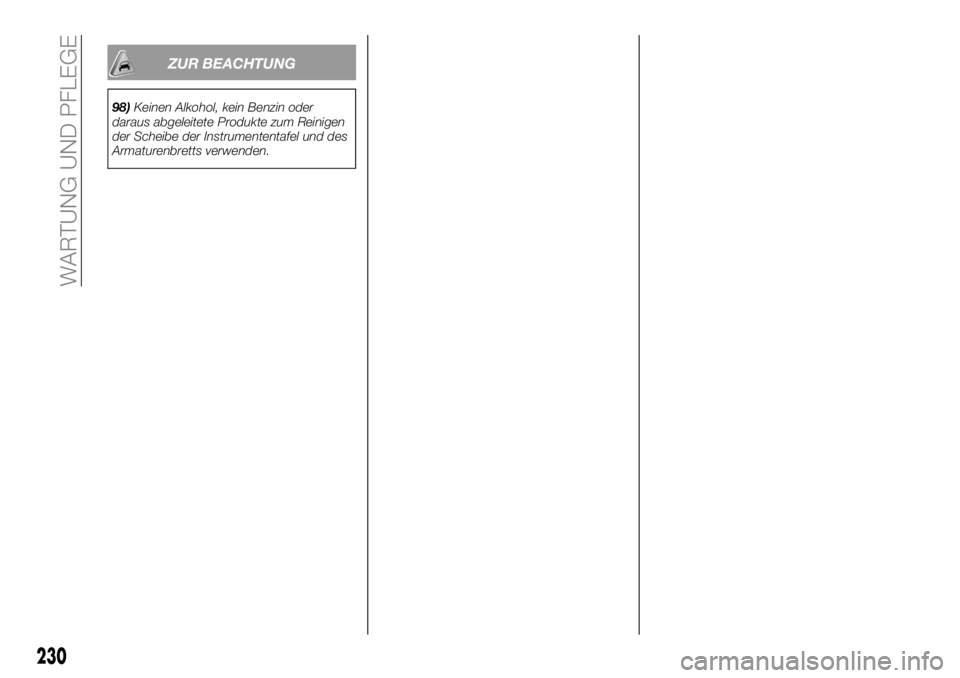

ZUR BEACHTUNG
98)Keinen Alkohol, kein Benzin oder
daraus abgeleitete Produkte zum Reinigen
der Scheibe der Instrumententafel und des
Armaturenbretts verwenden.
230
WARTUNG UND PFLEGE

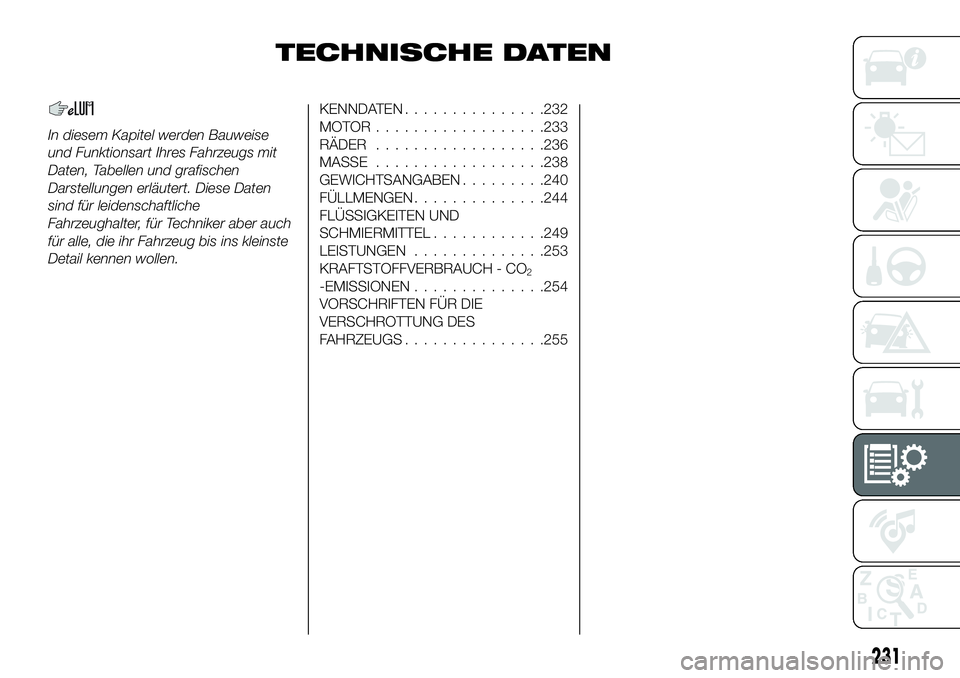

TECHNISCHE DATEN
In diesem Kapitel werden Bauweise
und Funktionsart Ihres Fahrzeugs mit
Daten, Tabellen und grafischen
Darstellungen erläutert. Diese Daten
sind für leidenschaftliche
Fahrzeughalter, für Techniker aber auch
für alle, die ihr Fahrzeug bis ins kleinste
Detail kennen wollen.
KENNDATEN...............232
MOTOR..................233
RÄDER..................236
MASSE..................238
GEWICHTSANGABEN.........240
FÜLLMENGEN..............244
FLÜSSIGKEITEN UND
SCHMIERMITTEL............249
LEISTUNGEN..............253
KRAFTSTOFFVERBRAUCH - CO
-EMISSIONEN..............254
VORSCHRIFTEN FÜR DIE
VERSCHROTTUNG DES
FAHRZEUGS...............255
231
2

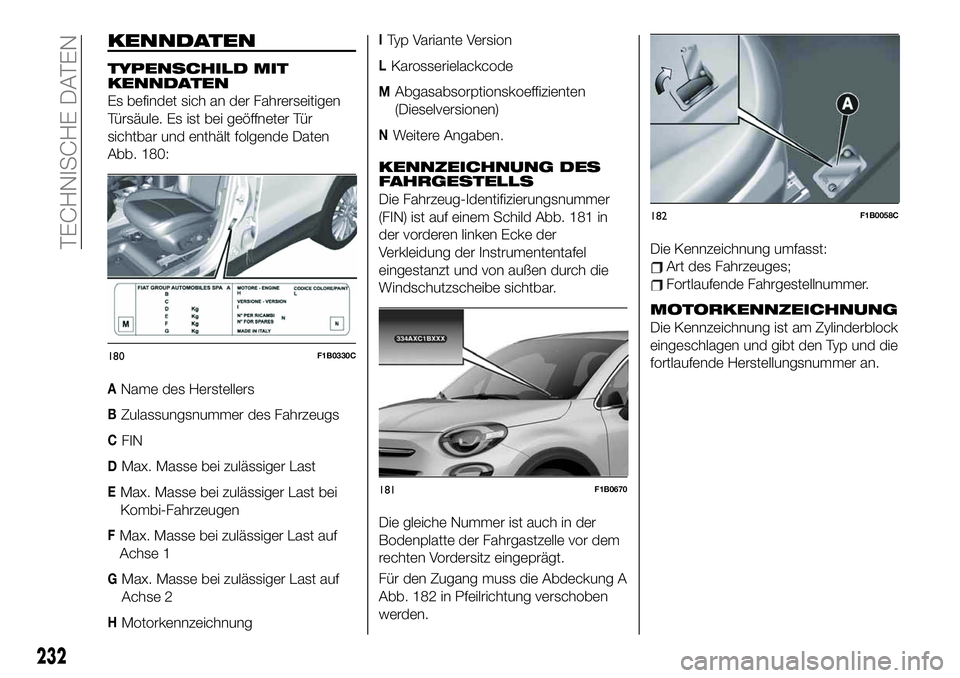

KENNDATEN
TYPENSCHILD MIT
KENNDATEN
Es befindet sich an der Fahrerseitigen
Türsäule. Es ist bei geöffneter Tür
sichtbar und enthält folgende Daten
Abb. 180:
AName des Herstellers
BZulassungsnummer des Fahrzeugs
CFIN
DMax. Masse bei zulässiger Last
EMax. Masse bei zulässiger Last bei
Kombi-Fahrzeugen
FMax. Masse bei zulässiger Last auf
Achse 1
GMax. Masse bei zulässiger Last auf
Achse 2
HMotorkennzeichnung
ITyp Variante Version
LKarosserielackcode
MAbgasabsorptionskoeffizienten
(Dieselversionen)
NWeitere Angaben.
KENNZEICHNUNG DES
FAHRGESTELLS
Die Fahrzeug-Identifizierungsnummer
(FIN) ist auf einem Schild Abb. 181 in
der vorderen linken Ecke der
Verkleidung der Instrumententafel
eingestanzt und von außen durch die
Windschutzscheibe sichtbar.
Die gleiche Nummer ist auch in der
Bodenplatte der Fahrgastzelle vor dem
rechten Vordersitz eingeprägt.
Für den Zugang muss die Abdeckung A
Abb. 182 in Pfeilrichtung verschoben
werden.Die Kennzeichnung umfasst:
Art des Fahrzeuges;
Fortlaufende Fahrgestellnummer.
MOTORKENNZEICHNUNG
Die Kennzeichnung ist am Zylinderblock
eingeschlagen und gibt den Typ und die
fortlaufende Herstellungsnummer an.
180F1B0330C
181F1B0670
182F1B0058C
232
TECHNISCHE DATEN

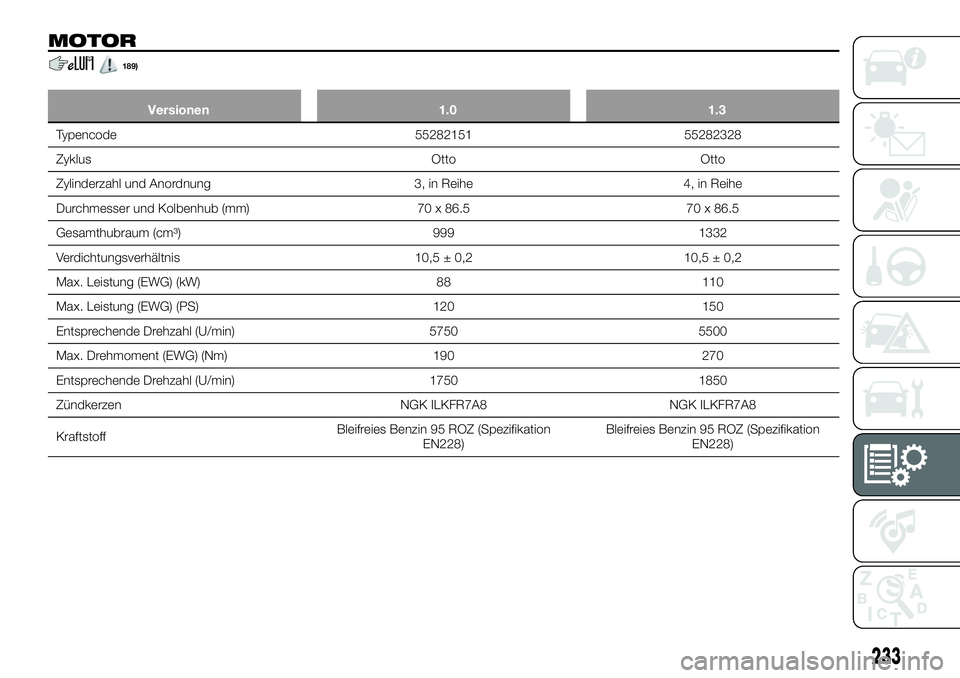

MOTOR
189)
Versionen 1.0 1.3
Typencode 55282151 55282328
Zyklus Otto Otto
Zylinderzahl und Anordnung 3, in Reihe 4, in Reihe
Durchmesser und Kolbenhub (mm) 70 x 86.5 70 x 86.5
Gesamthubraum (cm³) 999 1332
Verdichtungsverhältnis 10,5 ± 0,2 10,5 ± 0,2
Max. Leistung (EWG) (kW) 88 110
Max. Leistung (EWG) (PS) 120 150
Entsprechende Drehzahl (U/min) 5750 5500
Max. Drehmoment (EWG) (Nm) 190 270
Entsprechende Drehzahl (U/min) 1750 1850
Zündkerzen NGK ILKFR7A8 NGK ILKFR7A8
KraftstoffBleifreies Benzin 95 ROZ (Spezifikation
EN228)Bleifreies Benzin 95 ROZ (Spezifikation
EN228)
233

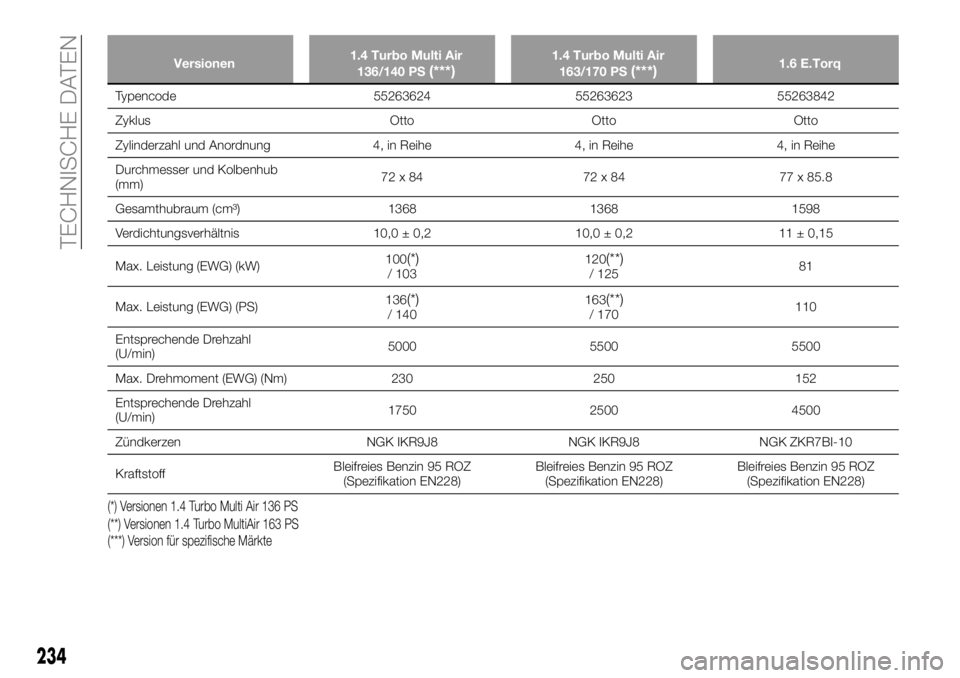

Versionen1.4 Turbo Multi Air
136/140 PS(***)1.4 Turbo Multi Air
163/170 PS(***)1.6 E.Torq
Typencode 55263624 55263623 55263842
Zyklus Otto Otto Otto
Zylinderzahl und Anordnung 4, in Reihe 4, in Reihe 4, in Reihe
Durchmesser und Kolbenhub
(mm)72 x 84 72 x 84 77 x 85.8
Gesamthubraum (cm³) 1368 1368 1598
Verdichtungsverhältnis 10,0 ± 0,2 10,0 ± 0,2 11 ± 0,15
Max. Leistung (EWG) (kW)100
(*)/ 103120(**)/ 12581
Max. Leistung (EWG) (PS)136
(*)/ 140163(**)/ 170110
Entsprechende Drehzahl
(U/min)5000 5500 5500
Max. Drehmoment (EWG) (Nm) 230 250 152
Entsprechende Drehzahl
(U/min)1750 2500 4500
Zündkerzen NGK IKR9J8 NGK IKR9J8 NGK ZKR7BI-10
KraftstoffBleifreies Benzin 95 ROZ
(Spezifikation EN228)Bleifreies Benzin 95 ROZ
(Spezifikation EN228)Bleifreies Benzin 95 ROZ
(Spezifikation EN228)
(***) Version für spezifische Märkte (*) Versionen 1.4 Turbo Multi Air 136 PS
(**) Versionen 1.4 Turbo MultiAir 163 PS
234
TECHNISCHE DATEN

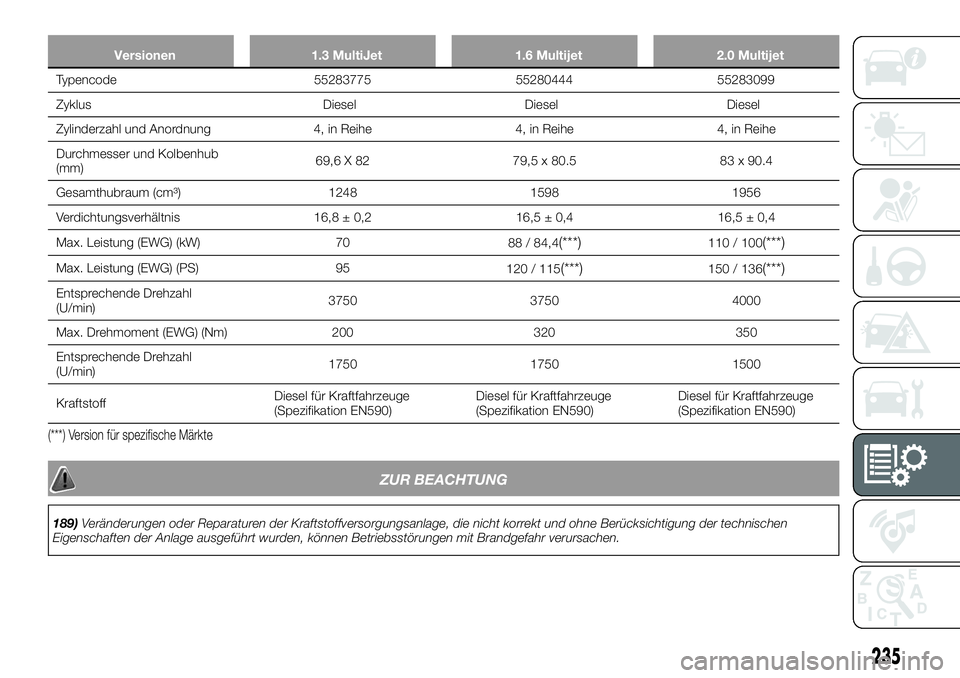

Versionen 1.3 MultiJet 1.6 Multijet 2.0 Multijet
Typencode 55283775 55280444 55283099
Zyklus Diesel Diesel Diesel
Zylinderzahl und Anordnung 4, in Reihe 4, in Reihe 4, in Reihe
Durchmesser und Kolbenhub
(mm)69,6 X 82 79,5 x 80.5 83 x 90.4
Gesamthubraum (cm³) 1248 1598 1956
Verdichtungsverhältnis 16,8 ± 0,2 16,5 ± 0,4 16,5 ± 0,4
Max. Leistung (EWG) (kW) 70
88 / 84,4
(***)110 / 100(***)
Max. Leistung (EWG) (PS) 95
120 / 115(***)150 / 136(***)
Entsprechende Drehzahl
(U/min)3750 3750 4000
Max. Drehmoment (EWG) (Nm) 200 320 350
Entsprechende Drehzahl
(U/min)1750 1750 1500
KraftstoffDiesel für Kraftfahrzeuge
(Spezifikation EN590)Diesel für Kraftfahrzeuge
(Spezifikation EN590)Diesel für Kraftfahrzeuge
(Spezifikation EN590)
(***) Version für spezifische Märkte
ZUR BEACHTUNG
189)Veränderungen oder Reparaturen der Kraftstoffversorgungsanlage, die nicht korrekt und ohne Berücksichtigung der technischen
Eigenschaften der Anlage ausgeführt wurden, können Betriebsstörungen mit Brandgefahr verursachen.
235

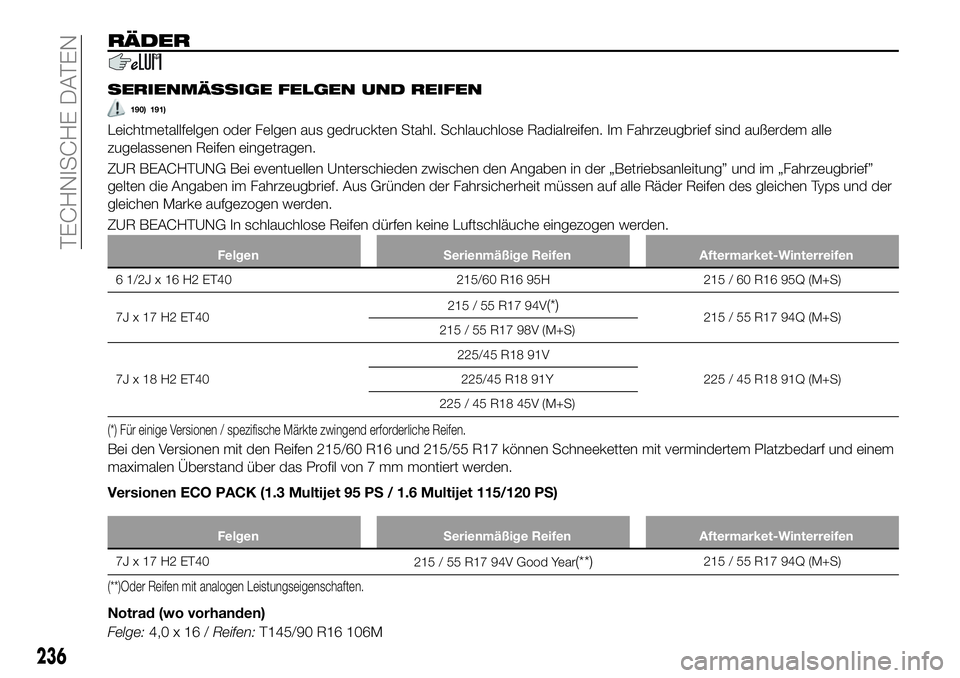

RÄDER
SERIENMÄSSIGE FELGEN UND REIFEN
190) 191)
Leichtmetallfelgen oder Felgen aus gedruckten Stahl. Schlauchlose Radialreifen. Im Fahrzeugbrief sind außerdem alle
zugelassenen Reifen eingetragen.
ZUR BEACHTUNG Bei eventuellen Unterschieden zwischen den Angaben in der „Betriebsanleitung” und im „Fahrzeugbrief”
gelten die Angaben im Fahrzeugbrief. Aus Gründen der Fahrsicherheit müssen auf alle Räder Reifen des gleichen Typs und der
gleichen Marke aufgezogen werden.
ZUR BEACHTUNG In schlauchlose Reifen dürfen keine Luftschläuche eingezogen werden.
(*) Für einige Versionen / spezifische Märkte zwingend erforderliche Reifen.
Bei den Versionen mit den Reifen 215/60 R16 und 215/55 R17 können Schneeketten mit vermindertem Platzbedarf und einem
maximalen Überstand über das Profil von 7 mm montiert werden.
Versionen ECO PACK (1.3 Multijet 95 PS / 1.6 Multijet 115/120 PS)
Notrad (wo vorhanden)
Felge:4,0x16/Reifen:T145/90 R16 106M
236
TECHNISCHE DATENFelgen Serienmäßige Reifen Aftermarket-Winterreifen
6 1/2J x 16 H2 ET40 215/60 R16 95H 215 / 60 R16 95Q (M+S)
7J x 17 H2 ET40215 / 55 R17 94V
(*)215 / 55 R17 94Q (M+S)
215 / 55 R17 98V (M+S)
7J x 18 H2 ET40225/45 R18 91V
225 / 45 R18 91Q (M+S) 225/45 R18 91Y
225 / 45 R18 45V (M+S)
Felgen Serienmäßige Reifen Aftermarket-Winterreifen
7J x 17 H2 ET40
215 / 55 R17 94V Good Year(**)215 / 55 R17 94Q (M+S)
(**)Oder Reifen mit analogen Leistungseigenschaften.

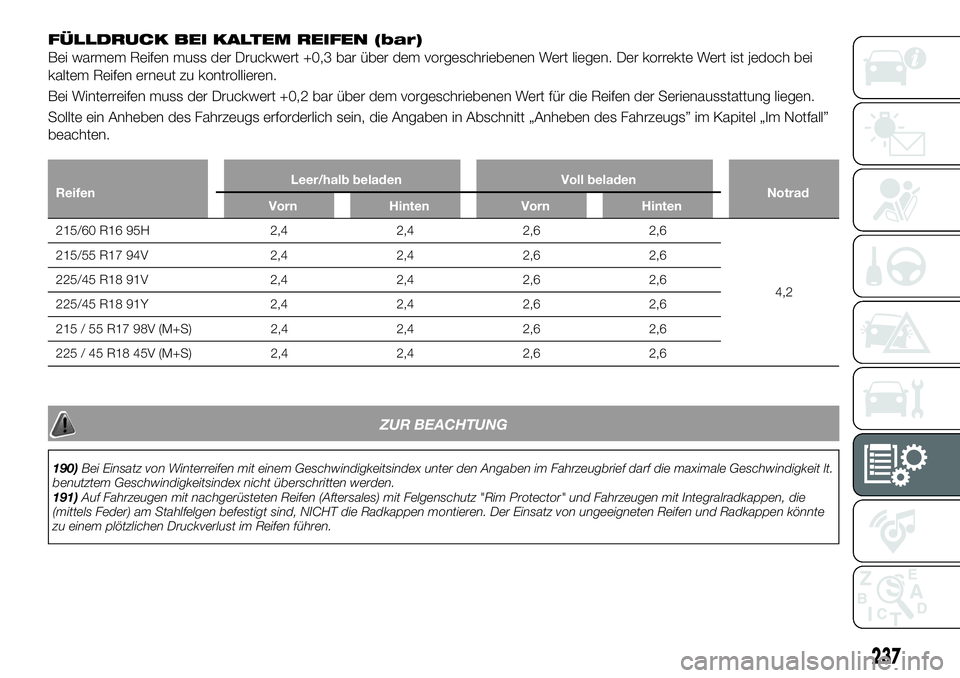

FÜLLDRUCK BEI KALTEM REIFEN (bar)
Bei warmem Reifen muss der Druckwert +0,3 bar über dem vorgeschriebenen Wert liegen. Der korrekte Wert ist jedoch bei
kaltem Reifen erneut zu kontrollieren.
Bei Winterreifen muss der Druckwert +0,2 bar über dem vorgeschriebenen Wert für die Reifen der Serienausstattung liegen.
Sollte ein Anheben des Fahrzeugs erforderlich sein, die Angaben in Abschnitt „Anheben des Fahrzeugs” im Kapitel „Im Notfall”
beachten.
ZUR BEACHTUNG
190)Bei Einsatz von Winterreifen mit einem Geschwindigkeitsindex unter den Angaben im Fahrzeugbrief darf die maximale Geschwindigkeit lt.
benutztem Geschwindigkeitsindex nicht überschritten werden.
191)Auf Fahrzeugen mit nachgerüsteten Reifen (Aftersales) mit Felgenschutz "Rim Protector" und Fahrzeugen mit Integralradkappen, die
(mittels Feder) am Stahlfelgen befestigt sind, NICHT die Radkappen montieren. Der Einsatz von ungeeigneten Reifen und Radkappen könnte
zu einem plötzlichen Druckverlust im Reifen führen.
237
ReifenLeer/halb beladen Voll beladen
Notrad
Vorn Hinten Vorn Hinten
215/60 R16 95H 2,4 2,4 2,6 2,6
4,2 215/55 R17 94V 2,4 2,4 2,6 2,6
225/45 R18 91V 2,4 2,4 2,6 2,6
225/45 R18 91Y 2,4 2,4 2,6 2,6
215 / 55 R17 98V (M+S) 2,4 2,4 2,6 2,6
225 / 45 R18 45V (M+S) 2,4 2,4 2,6 2,6

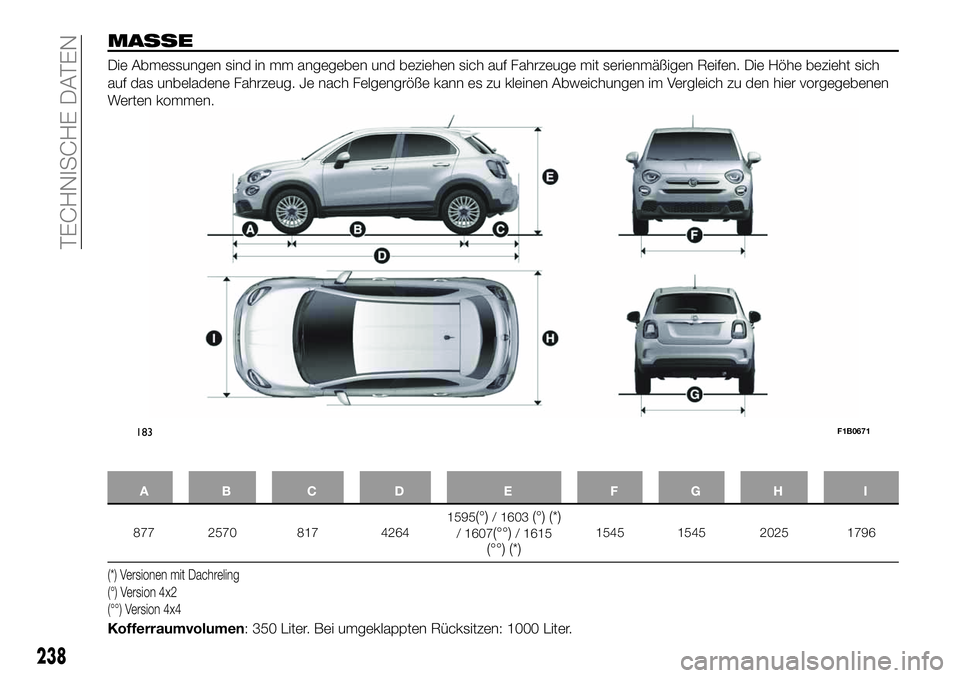

MASSE
Die Abmessungen sind in mm angegeben und beziehen sich auf Fahrzeuge mit serienmäßigen Reifen. Die Höhe bezieht sich
auf das unbeladene Fahrzeug. Je nach Felgengröße kann es zu kleinen Abweichungen im Vergleich zu den hier vorgegebenen
Werten kommen.
AB C D E FGH I
877 2570 817 42641595(°)/ 1603(°) (*)/ 1607(°°)/ 1615(°°) (*)
1545 1545 2025 1796
(°) Version 4x2 (*) Versionen mit Dachreling
(°°) Version 4x4
Kofferraumvolumen: 350 Liter. Bei umgeklappten Rücksitzen: 1000 Liter.
183F1B0671
238
